BEDIENUNGSANLEITUNG Cool 12 WILFA

BEDIENUNGSANLEITUNG · KLIMAGERÄT163

INHALTSVERZEICHNIS 164 WICHTIGE SICHERHEITSHINWEISE 166 AUSNAHMEKLAUSELN 168 KÄLTEMITTEL 170 BETRIEBSUMGEBUNG

172 PRODUKTÜBERSICHT – HAUPTEINHEIT

174 ÜBERSICHT – BEDIENFELD

176 PRODUKTÜBERSICHT – FERNBEDIENUNG

177 PRODUKTÜBERSICHT – FERNBEDIENUNGSANZEIGE

179 AUSTAUSCH DER BATTERIEN

180 REINIGUNG UND PFLEGE

181 KONTROLLEN 181 LANGZEITLAGERUNG

181 HINWEISE ZUM RECYCLING

182 FEHLERBEHEBUNG 184 FEHLERCODE 185 INSTALLATION 192 GARANTIE 193 TECHNISCHE DATEN

BEDIENUNGSANLEITUNG · KLIMAGERÄT

WICHTIGE SICHERHEITSHINWEISE

• Lesen Sie diese Anleitung vor Verwendung des Geräts gründlich durch und bewahren Sie sie auf. Die Gebrauchsanleitung nden Sie auch auf unserer Website wilfa.com.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensoriellen oder geistigen Fähigkeiten bzw. ohne ausreichende Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt werden, eine Einweisung zur sicheren Nutzung des Geräts erhalten haben und die damit verbundenen Gefahren verstanden haben.

• Die Reinigung und Wartung darf von Kindern nicht ohne Beaufsichtigung ausgeführt werden. Das Gerät ist kein Spielzeug für Kinder.

• Prüfen Sie vor der Benutzung, dass die Netzleistung mit der Angabe auf dem Typenschild übereinstimmt.

• Schalten Sie das Klimagerät vor der Reinigung oder Wartung aus und ziehen Sie den Netzstecker.

• Stellen Sie sicher, dass das Netzkabel nicht durch harte Gegenstände gedrückt wurde.

• Ziehen Sie nicht am Netzkabel, um den Netzstecker zu ziehen oder das Klimagerät zu bewegen.165

• Den Stecker nicht mit nassen Händen an- oder abstecken.

• Verwenden Sie eine geerdete Stromversorgung. Stellen Sie sicher, dass die Erdung zuverlässig ist.

• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, seiner Servicestelle oder ähnlich qualizierten Personen ersetzt werden, um eine Gefährdung auszuschließen.

• Wenn ein außergewöhnlicher Zustand auftritt (z. B. Brandgeruch), trennen Sie sofort die Stromversorgung und wenden Sie sich an Ihren Händler.

• Wenn das Gerät unbeaufsichtigt ist, schalten Sie es bitte aus und ziehen Sie den Netzstecker oder trennen Sie es von der Stromversorgung.

• Spritzen oder gießen Sie niemals Wasser auf das Klimagerät. Anderenfalls kann es zu einem Kurzschluss oder Schäden am Klimagerät kommen.

• Wenn ein Abussschlauch verwendet wird, darf die Umgebungstemperatur nicht unter 0 °C liegen. Anderenfalls kommt es zu einem Wasserleck im Klimagerät.

• Unterlassen Sie den Betrieb von Heizgeräten in der Umgebung des Klimageräts.166

BEDIENUNGSANLEITUNG · KLIMAGERÄT

• Unterlassen Sie den Betrieb des Geräts im Badezimmer oder in der Waschküche.

• Halten Sie das Gerät fern von Brandquellen und brennbaren und explosiven Gegenständen.

• Kinder und funktionsbeeinträchtigte Personen dürfen das Gerät nicht ohne Aufsicht benutzen.

• Kinder dürfen nicht mit dem Klimagerät spielen oder darauf klettern.

• Legen oder hängen Sie keine nassen, tropfenden Gegenstände über das Klimagerät.

• Reparieren oder demontieren Sie das Klimagerät nicht selbst.

• Führen Sie keine Gegenstände ins Klimagerät.

• Verwenden Sie für das Gerät kein Verlängerungskabel.

• Legen Sie keine Gegenstände in den Luftkanal. Wenn Gegenstände in den Luftkanal gelangen, wenden Sie sich bitte an die Werkstatt. AUSNAHMEKLAUSELN Der Hersteller übernimmt keine Verantwortung, wenn Personen- oder Sachschäden aus den folgenden Gründen verursacht werden:167

1. Beschädigung des Produkts durch unsachgemäßen

Gebrauch oder missbräuchliche Nutzung des Produkts.

2. Modizierung, Änderung, Wartung oder Nutzung

des Geräts zusammen mit anderen Geräten ohne Beachtung der Betriebsanleitung des Herstellers.

3. Nach der Überprüfung wird der Defekt des

Produkts unmittelbar durch korrosives Gas verursacht.

4. Nach der Überprüfung treten Defekte aufgrund

von unsachgemäßem Betrieb während des Transports des Produkts auf.

5. Bedienung, Reparatur und Wartung des Geräts

ohne Befolgung der Betriebsanleitung oder der entsprechenden Vorschriften.

6. Nach der Überprüfung wird das Problem oder der

strittige Vorfall durch die Qualitätsspezikation oder Leistung von Teilen und Komponenten verursacht, die von anderen Herstellern hergestellt werden.

7. Der Schaden wird durch Naturkatastrophen,

eine schlechte Nutzungsumgebung oder höhere Gewalt verursacht.168

BEDIENUNGSANLEITUNG · KLIMAGERÄT

Das Gerät ist mit brennbarem Kältemittel R290 gefüllt. Lesen Sie vor der Installation und Benutzung des Geräts zuerst die Bedienungsanleitung. KÄLTEMITTEL

• Damit das Klimagerät ordnungsgemäß funktioniert, läuft ein spezielles Kältemittel im System um. Das verwendete Kältemittel ist das Fluorid R290, das speziell gereinigt wurde.

• Das Kältemittel ist entzündlich und geruchlos. Darüber hinaus kann es unter bestimmten Bedingungen zu einer Explosion kommen.

• Im Vergleich zu herkömmlichen Kältemitteln ist R290 ein nicht umweltschädliches Kältemittel, das die Ozonschicht nicht schädigt. Auch der Einuss auf den Treibhauseffekt ist geringer. R290 weist sehr gute thermodynamische Eigenschaften auf, die zu einer hohen Energieefzienz führen. Die Geräte können daher mit einer geringeren Menge befüllt werden.

• Die Füllmenge von R290 entnehmen Sie bitte dem Typenschild.169

• Das Gerät ist mit brennbarem Kältemittel R290 gefüllt.

• Das Gerät muss in einem Raum mit einer Grundäche von mindestens 11 m² aufgestellt, betrieben und gelagert werden.

• Das Gerät muss in einem Raum ohne im Dauerbetrieb bendlichen Zündquellen aufbewahrt werden (z. B. offene Flammen, Gasgeräte oder Elektroheizgeräte).

• Das Gerät muss in einem gut belüfteten Bereich aufbewahrt werden, in dem die Raumgröße dem für den Betrieb spezizierten Raumbereich entspricht.

• Das Gerät ist so aufzubewahren, dass mechanische Beschädigungen vermieden werden.

• An ein Gerät angeschlossene Kanäle dürfen keine Zündquelle enthalten.

• Halten Sie alle erforderlichen Belüftungsöffnungen frei von Hindernissen.

• Nicht durchstechen oder anzünden.

• Beachten Sie, dass Kältemittel geruchlos sein können.170

BEDIENUNGSANLEITUNG · KLIMAGERÄT

• Verwenden Sie ausschließlich die vom Hersteller empfohlenen Mittel zur Beschleunigung des Abtauvorgangs oder zur Reinigung.

• Die Wartung darf nur gemäß den Empfehlungen des Herstellers durchgeführt werden.

• Sollte eine Reparatur erforderlich sein, wenden Sie sich an eine autorisierte Werkstatt in Ihrer Nähe.

• Reparaturen durch unqualiziertes Personal können gefährlich sein.

• Die Einhaltung der geltenden Gasvorschriften ist zu beachten. BETRIEBSUMGEBUNG

• Das Klimagerät muss innerhalb des folgenden Temperaturbereichs betrieben werden: 16 °C ~ 35 °C.

• Dieses Gerät ist nur für die Verwendung in Innenräumen vorgesehen.

• Das Gerät muss so aufgestellt werden, dass der Stecker zugänglich ist.

• Dieses Klimagerät ist nur für den privaten, nicht gewerblichen Gebrauch bestimmt.171

• Der Freiraum um das Klimagerät sollte mindestens 30 cm betragen.

• Verwenden Sie das Klimagerät nicht in feuchter Umgebung.

• Bitte halten Sie den Lufteinlass und Luftauslass sauber und frei von Hindernissen.

• Schließen Sie während des Betriebs Türen und Fenster, um die Kühlwirkung zu verbessern.

• Stellen Sie das Klimagerät für den Betrieb auf einen ebenen Untergrund, um Geräusche und Vibrationen zu vermeiden.

• Dieses Klimagerät ist mit Rollen ausgestattet. Die Rollen sollten auf einem glatten, ebenen Untergrund gerollt werden.

• Das Klimagerät darf nicht geneigt oder auf den Kopf gestellt werden. Sollte etwas Außergewöhnliches auftreten, unterbrechen Sie sofort die Stromversorgung und wenden sich an den Händler.

• Vermeiden Sie direkte Sonneneinstrahlung.172

BEDIENUNGSANLEITUNG · KLIMAGERÄT

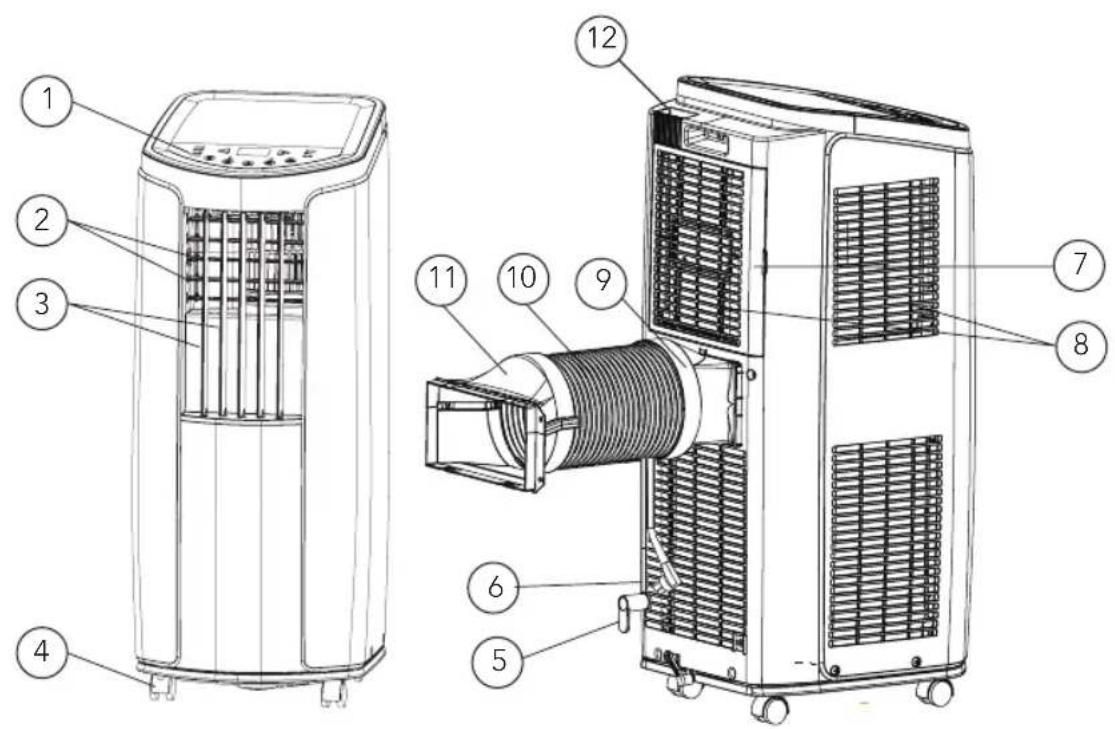

PRODUKTÜBERSICHT – HAUPTEINHEIT

2. Horizontale Lüftungsschlitze

3. Vertikale Lüftungsschlitze

11. Hinterer Anschluss

12. Haken für Fernbedienung

GEBRAUCH Um die Luftrichtung zu ändern:

1. Aufwärts-/Abwärts-Luftstromrichtung:

– Halten Sie die horizontalen Lüftungsschlitze wie in der Abbildung gezeigt und stellen Sie die Luftstromrichtung ein. – Stellen Sie die horizontalen Lüftungsschlitze im Kühl- oder Entfeuchtungsmodus nicht für längere Zeit auf die niedrigste oder höchste Position, wenn die Lüfterdrehzahl zu niedrig eingestellt ist. An den Lüftungsschlitzen kann sich Kondenswasser bilden.

2. Links/Rechts-Luftstromrichtung: Halten Sie die vertikalen Lüftungsschlitze wie

im Diagramm gezeigt und stellen Sie die Luftstromrichtung ein. Vorsicht:

• Stellen Sie die vertikalen Lüftungsschlitze im Kühl- oder Entfeuchtungsmodus nicht ganz nach links oder rechts ein, wenn die Lüfterdrehzahl für längere Zeit zu niedrig eingestellt ist. An den Lüftungsklappen kann sich Kondenswasser bilden. BETRIEBSTEST

• Drücken Sie die Ein-/Aus-Taste auf der Fernbedienung, um das Gerät zu starten.

• Drücken Sie die Modustaste, um die Automatik-, Kühlungs-, Entfeuchtungs- oder Lüfterfunktion auszuwählen, und prüfen Sie, ob das Gerät normal funktioniert.

• Wenn die Umgebungstemperatur unter 16 °C liegt, kann das Gerät nicht im Kühlmodus betrieben werden.174

BEDIENUNGSANLEITUNG · KLIMAGERÄT

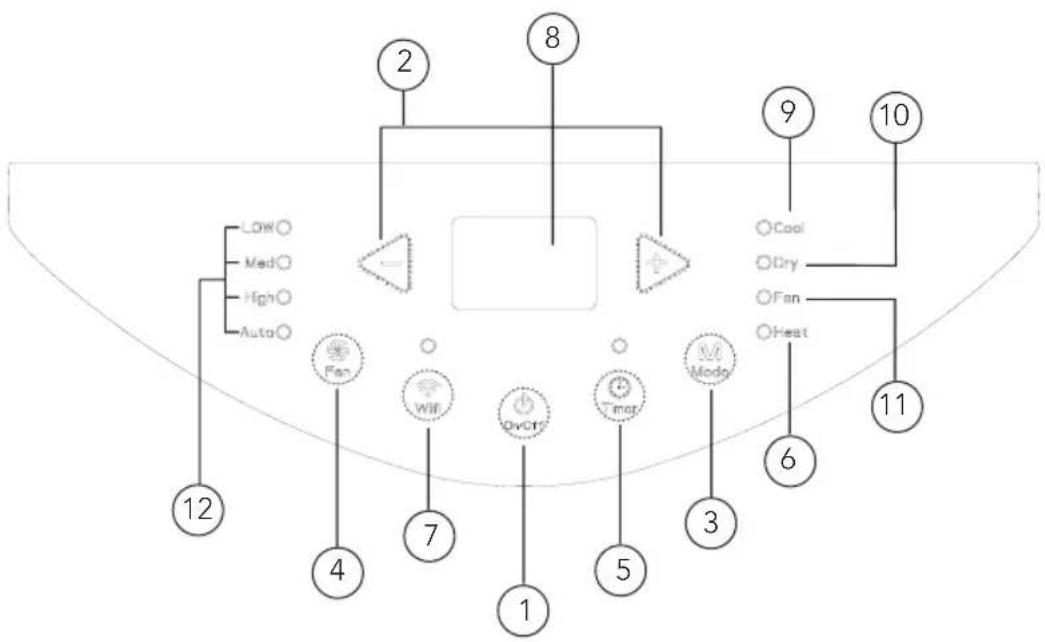

ÜBERSICHT – BEDIENFELD

1. „ON/OFF“-Taste (Ein/Aus):

4. Fan-Taste (Lüfter)

6. Heat (Heizen) – nicht verfügbar

9. Anzeige Kühlmodus

10. Anzeige Entfeuchtungsmodus

11. Anzeige Lüftermodus

12. Anzeige Lüfterdrehzahl

• Nach dem Anschließen des Klimageräts an die Stromversorgung ertönt ein Piepton. Danach können Sie das Klimagerät über das Bedienfeld bedienen.

• Im Status ON gibt das Klimagerät nach jedem Drücken der Taste auf dem Bedienfeld einen Ton aus. Die entsprechende Anzeige leuchtet auf dem Bedienfeld. 1 „ON/OFF“-Taste (Ein/Aus) Durch Drücken dieser Taste wird das Klimagerät ein- oder ausgeschaltet.175

2 +/- Taste Drücken Sie im Kühl- oder Heizmodus die „+“ oder „-“ Taste, um die Temperatur um 1 °C zu erhöhen oder zu senken. Der einstellbare Temperaturbereich liegt zwischen 16 °C und 30 °C. Im Entfeuchtungs- oder Lüftermodus ist diese Taste außer Betrieb. 3 Mode-Taste (Modus) Durch Drücken dieser Taste werden die Betriebsarten in der folgenden Reihenfolge durchlaufen: Kühlen-> Entfeuchten-> Lüfter-> Heizen

• Kühlen: In diesem Modus leuchtet die Kühlmodusanzeige. Das Display zeigt die eingestellte Temperatur an. Der Temperatureinstellbereich beträgt 16 bis 30 °C.

• Entfeuchten: In diesem Modus leuchtet die Entfeuchtungsmodusanzeige.

• Lüfter: In diesem Modus läuft im Klimagerät nur der Lüfter. Die Lüfteranzeige leuchtet.

• Heizen: Nicht verfügbar 4 Lüftertaste Durch Drücken dieser Taste wechselt die Lüfterdrehzahl in der Reihenfolge „niedrige Drehzahl – mittlere Drehzahl – hohe Drehzahl – automatische Drehzahl – niedrige Drehzahl“. 5 Timer-Taste

• Durch Drücken der Timer-Taste gelangen Sie zur Timer-Einstellung.

• Drücken Sie in diesem Modus die Taste „ + “ oder „ - “, um den Timer einzustellen.

• Bis 10 Stunden erhöht oder verringert sich der Timer durch Drücken auf „ + “ oder „ - “ um 0,5 Stunden. Über 10 Stunden erhöht oder verringert sich der Timer durch Drücken auf „ + “ oder „ - “ um 1 Stunde. Nach dem Einstellen des Timers zeigt das Display die Temperatur an, wenn 5 Sekunden lang kein Betrieb ist. Wenn die Timer-Funktion gestartet wird, behält die obere Anzeige den Anzeigestatus bei. Um den Timer- Modus abzubrechen, drücken Sie im Timer-Modus erneut auf die Timer-Taste. 6 Wärme – nicht verfügbar 7 WLAN-Taste

• Drücken Sie die Taste „WiFi“, um die WLAN-Funktion einzuschalten. Das WLAN-Symbol wird auf der Fernbedienung angezeigt: Halten Sie die Taste „WiFi“ 5 Sekunden lang gedrückt, um die WLAN-Funktion auszuschalten, und das WLAN-Symbol verschwindet.

• Um die Werkseinstellungen wiederherzustellen, drücken Sie 1 Sekunde lang gleichzeitig auf die Tasten „MODE“ und „WiFi“.176

BEDIENUNGSANLEITUNG · KLIMAGERÄT

Lüfterdrehzahl einstellen

PRODUKTÜBERSICHT – FERNBEDIENUNG

1. „ON/OFF“-Taste (Ein/Aus):

4. Swing-Taste (nicht verfügbar)

5. Fan-Taste (Lüfter)

8. Health-Taste (nicht verfügbar)

FANAUTOOPERFan Swing ModeOn/Off Sleep Timer Health WiFi FAN AUTO OPER I-Feel-Funktion Turbo-Modus Signal senden Gesundheitsfunktion Lichtfunktion 8 °C Heizfunktion

TIMER EIN /TIMER AUS

Temperatur einstellen Kindersicherung Schwenkbewegung hoch/runter Lüfterdrehzahl einstellen Auto-Modus Kühlmodus Entfeuchtungs- Lüftermodus Heizmodus Energiesparmodus Soll-Temp.Umgebungstemp. außenUmgebungstemp. innenBetriebsmodusTemp. Anzeigetyp

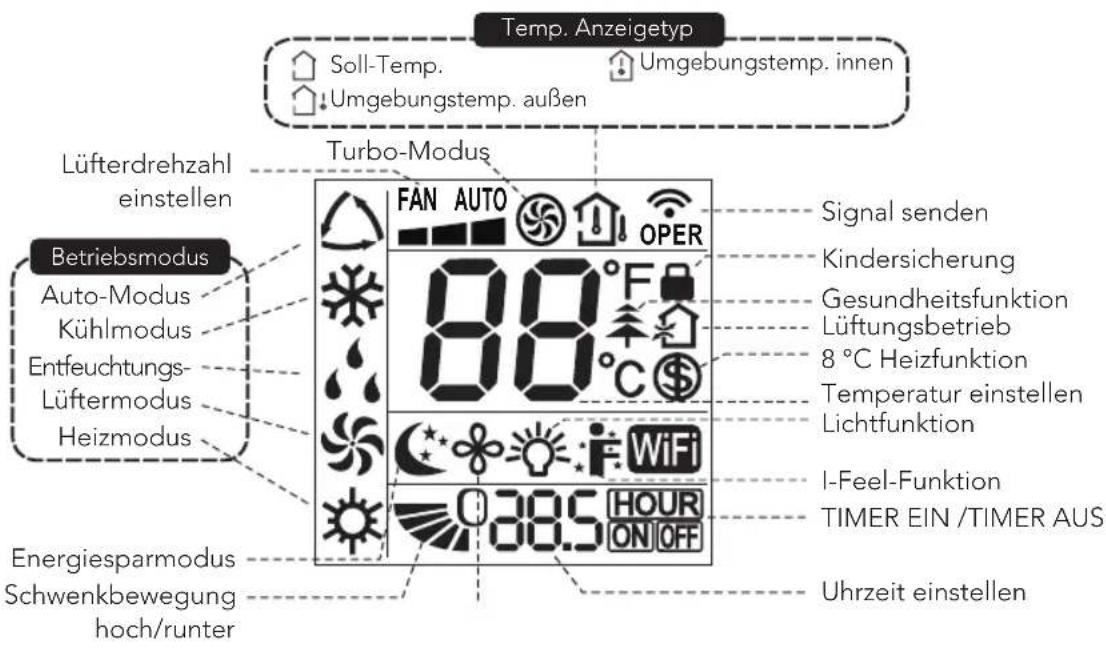

PRODUKTÜBERSICHT – FERNBEDIENUNGSANZEIGE

Lüftungsbetrieb Uhrzeit einstellen Hinweis: Dies ist eine Universalfernbedienung für Klimaanlagen und einige der beschriebenen Funktionen stehen nicht zur Verfügung. GEBRAUCH 1 „ON/OFF“-Taste (Ein/Aus) Drücken Sie diese Taste, um das Gerät einzuschalten. Drücken Sie diese Taste erneut, um das Gerät auszuschalten. 2 Mode-Taste (Modus) Durch Drücken dieser Taste werden die Betriebsarten in der folgenden Reihenfolge durchlaufen: Auto-> Kühlen-> Entfeuchtung-> Lüfter-> Heizen

• Auto: Im Automatikmodus passt das Gerät die Einstellungen automatisch an. Die eingestellte Temperatur kann nicht geändert werden.

• Kühlen: In diesem Modus arbeitet das Klimagerät im Kühlmodus. Die Kühlanzeige leuchtet. Drücken Sie die Taste „Lüfterdrehzahl“, um die Lüfterdrehzahl einzustellen.

• Entfeuchten: In diesem Modus läuft das Gerät mit niedriger Lüfterdrehzahl zur Entfeuchtung und die entsprechende Anzeige leuchtet. Die Lüfterdrehzahl kann nicht eingestellt werden.178

BEDIENUNGSANLEITUNG · KLIMAGERÄT

• Lüfter: In diesem Modus kühlt oder heizt das Klimagerät nicht, sondern bläst nur Luft. Die Lüfteranzeige leuchtet. Drücken Sie die Taste „Lüfterdrehzahl“, um die Lüfterdrehzahl einzustellen.

• Heizen: Nicht verfügbar 3 +/- Taste

• Durch einmaliges Drücken der „+“- oder „-“ Taste wird die eingestellte Temperatur um 1 °C erhöht oder gesenkt. Halten Sie die „+“ oder „-“ Taste 2 Sekunden lang gedrückt. Die eingestellte Temperatur an der Fernbedienung ändert sich schnell.

• Lassen Sie die Taste los, wenn die gewünschte Temperatureinstellung erreicht ist. Nach jedem Drücken der „+“ oder „-“ Taste erhöht oder verringert sich die Zeit im Timer-Einstellungsstatus um 0,5 Stunden. Halten Sie die „+“ oder „-“ Taste gedrückt, und die Uhrzeit auf dem Display ändert sich schnell. 4 Swing-Taste Für dieses Gerät nicht verfügbar. 5 Lüftertaste Mit dieser Taste wird die Lüfterdrehzahl eingestellt. Die Einstellung wechselt von Auto über 1, 2, 3 und zurück zu Auto. 6 Sleep-Taste (Ruhemodus) Drücken Sie diese Taste, um den Ruhemodus einzuschalten. Diese Funktion hält die für Sie angenehmste Temperatur aufrecht. 7 Timer-Taste

• Drücken Sie einmal auf diese Taste und die Ziffern von HOUR ON (OFF) blinken.

• Drücken Sie derweil die „+“ Taste oder die „-“ Taste, um die Timer- Einstellung anzupassen (die Zeit ändert sich schnell, wenn Sie die „+“ oder „-“ Taste gedrückt halten). Der Zeitbereich beträgt 0,5 bis 24 Stunden.

• Drücken Sie diese Taste erneut, um die Timer-Einstellung zu bestätigen. Die Ziffern von HOUR ON (OFF) hören auf zu blinken. Wenn die Ziffern blinken, Sie aber die Timer-Taste nicht gedrückt haben, wird der Status der Timer-Einstellung nach 5 Sekunden angehalten. Nachdem der Timer bestätigt ist, drücken Sie diese Taste erneut, um den Timer abzubrechen. 8 Health-Taste Für dieses Gerät nicht verfügbar.179

• Drücken Sie die Taste „WiFi“, um die WLAN-Funktion einzuschalten. Das WLAN-Symbol wird auf der Fernbedienung angezeigt: Halten Sie die Taste „WiFi“ 5 Sekunden lang gedrückt, um die WLAN-Funktion auszuschalten, und das WLAN-Symbol verschwindet.

• Um die Werkseinstellungen wiederherzustellen, drücken Sie 1 Sekunde lang gleichzeitig auf die Tasten „MODE“ und „WiFi“. Tastenkombinationen:

• Umschaltfunktion für die Temperaturanzeige: Drücken Sie im OFF-Status gleichzeitig die Tasten „-“ und „Mode“, um die Temperaturanzeige zwischen °C und °F umzuschalten.

• Lichtfunktion: Halten Sie im Ein- oder Ausschaltzustand gleichzeitig die Tasten „+“ und „LÜFTER“ gedrückt, um die Beleuchtung ein- oder auszuschalten und den Code zu senden. Nach dem Einschalten ist die Beleuchtung standgemäß eingeschaltet.

AUSTAUSCH DER BATTERIEN

1. Drücken Sie auf der Rückseite der Fernbedienung auf die mit markierte

Stelle und schieben Sie die Abdeckung des Batteriefachs in Pfeilrichtung.

2. Setzen Sie zwei (AAA 1,5V) Trockenbatterien ein und achten Sie auf die

Korrektheit der Pole.

3. Bringen Sie die Abdeckung des Batteriefachs wieder an.

• Richten Sie während der Bedienung den Sender des Fernbedienungssignals auf das Empfangsfenster am Gerät.

• Der Abstand zwischen dem Sender des Signals und dem Empfangsfenster sollte nicht mehr als 8 Meter betragen und es sollten keine Hindernisse dazwischen liegen.

• Das Signal kann im Raum durch eine Leuchtstofampe oder ein schnurloses Telefon leicht gestört werden; die Fernbedienung sollte sich während des Betriebs in der Nähe des Geräts benden.

• Ersetzen Sie die Batterien durch das gleiche Modell, wenn ein Austausch erforderlich ist.

• Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie bitte die Batterien heraus.

• Wenn das Display der Fernbedienung undeutlich ist oder keine Anzeige vorhanden ist, tauschen Sie bitte die Batterien aus.180

BEDIENUNGSANLEITUNG · KLIMAGERÄT

REINIGUNG UND PFLEGE

• Schalten Sie vor der Reinigung des Klimageräts das Gerät aus und trennen Sie es von der Stromversorgung. Sonst kann ein elektrischer Schlag auftreten.

• Waschen Sie das Klimagerät nicht mit Wasser. Sonst kann ein elektrischer Schlag auftreten.

• Verwenden Sie keine üchtigen Flüssigkeiten (z. B. Verdünnungsmittel oder Gas), um das Klimagerät zu reinigen. Andernfalls kann das Aussehen des Klimageräts beeinträchtigt werden.

• Spritzen Sie kein Wasser oder andere Flüssigkeiten ins Gerät, da dies die Kunststoffteile beschädigen oder einen elektrischen Schlag verursachen kann.

REINIGUNG DES AUSSENGEHÄUSES

Wenn sich Staub auf der Oberäche des Außengehäuses bendet, wischen Sie es bitte mit einem weichen Tuch ab. Wenn das Außengehäuse stark verschmutzt ist (z. B. Fett), wischen Sie es bitte mit einem neutralen Reinigungsmittel ab.

REINIGUNG DES GITTERS

Verwenden Sie zur Reinigung einen Reiniger oder eine weiche Bürste.

REINIGUNG DER FILTER

1. Nehmen Sie die Filter heraus.

– Drücken Sie den Verschluss, wie in der Abbildung gezeigt, und nehmen Sie dann den Filter 1 heraus. – Ziehen Sie den Filter 2 heraus.

2. Reinigung der Filter

– Reinigen Sie den Filter mit einem Reinigungsmittel oder mit Wasser. Wenn der Filter stark verschmutzt ist (z. B. Fett), verwenden Sie 40 °C warmes Wasser mit einem neutralen Reinigungsmittel, um ihn zu reinigen, und lassen Sie ihn dann an einem schattigen Ort trocknen.

3. Einsetzen des Filters

– Setzen Sie den Filter nach der Reinigung und Trocknung wieder korrekt ein. Hinweis:

• Der Filter sollte etwa alle drei Monate gereinigt werden. Wenn die Betriebs- umgebung sehr staubhaltig ist, können Sie die Reinigungshäugkeit erhöhen.

• Trocknen Sie den Filter nicht mit Feuer oder einem Fön. Andernfalls kann er sich verformen oder entzünden.

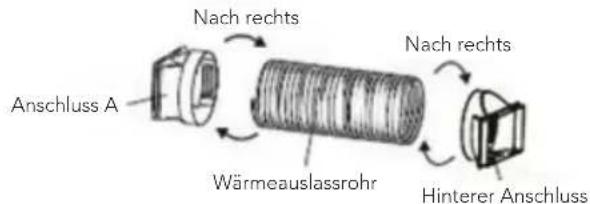

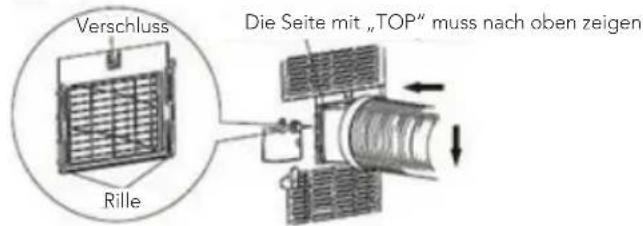

REINIGUNG DES WÄRMEAUSLASSROHRS

Nehmen Sie das Wärmeauslassrohr vom Klimagerät ab, reinigen und trocknen Sie es und bringen Sie es anschließend wieder an. (Hinweise zum Ein- und Ausbau nden Sie in der Anleitung „Ein- und Ausbau des Wärmeauslassrohrs“.)181

KONTROLLE VOR DER VERWENDUNG

1. Prüfen Sie, ob die Lufteinlässe und Luftauslässe verstopft sind.

2. Prüfen Sie Stecker und Steckdose auf einwandfreien Zustand.

3. Prüfen Sie, dass der Filter sauber ist.

4. Prüfen Sie, ob Batterien in der Fernbedienung eingelegt sind.

5. Prüfen Sie, ob der Anschluss, die Fensterhalterung und das Wärmeauslassrohr

6. Prüfen Sie, ob das Wärmeauslassrohr beschädigt ist.

KONTROLLE NACH DER VERWENDUNG

1. Trennen Sie die Stromversorgung.

2. Reinigen Sie Filter und Außengehäuse.

3. Beseitigen Sie Staub und andere Verunreinigungen vom Klimagerät.

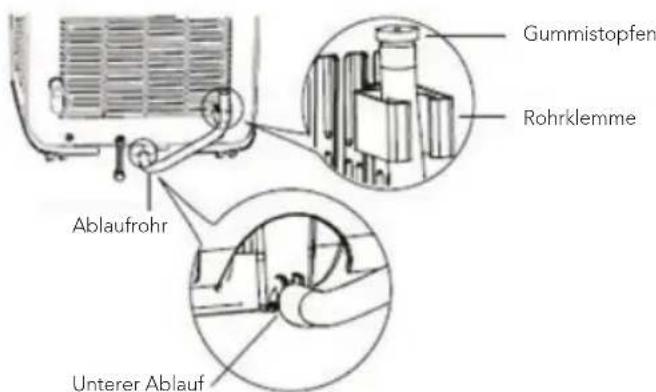

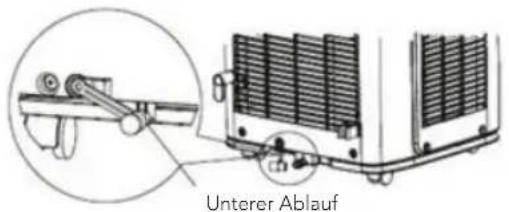

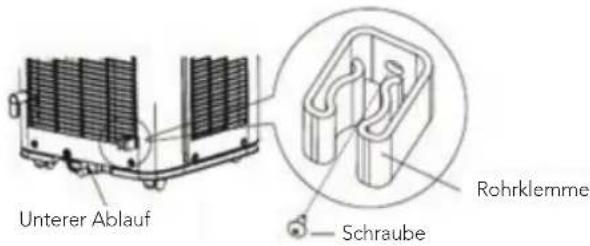

4. Beseitigen Sie angesammeltes Wasser im Fahrgestell (Einzelheiten nden Sie

im Abschnitt „Entwässerung“).

5. Prüfen Sie, ob die Fensterhalterung beschädigt ist oder nicht. Wenn ja,

wenden Sie sich bitte an Ihren Händler. LANGZEITLAGERUNG Wenn Sie das Klimagerät längere Zeit nicht verwenden, führen Sie bitte die folgenden Wartungsschritte aus, um die Leistungsfähigkeit des Geräts zu bewahren:

• Stellen Sie sicher, dass sich kein Wasser im Fahrgestell angesammelt hat und dass das Wärmeauslassrohr demontiert ist.

• Ziehen Sie den Stecker heraus und wickeln Sie das Netzkabel auf.

• Reinigen Sie das Klimagerät und verpacken Sie es gut, um Staubbildung zu vermeiden.

HINWEISE ZUM RECYCLING

• Teile der Geschenkverpackung werden recycelt. Den Benutzern wird empfohlen, die örtlichen Vorschriften zu befolgen oder sich an das Personal des örtlichen Recyclingzentrums zu wenden, um weitere Informationen zu erhalten.

• Wenn Sie das Klimagerät entsorgen möchten, wenden Sie sich bitte an die örtliche Abteilung oder das Kundendienstzentrum, um die richtige Entsorgungsmethode zu erfahren.182

BEDIENUNGSANLEITUNG · KLIMAGERÄT

FEHLERBEHEBUNG Bitte überprüfen Sie die folgenden Punkte, bevor Sie eine Wartung anfordern. Wenn die Störung dadurch nicht behoben werden kann, wenden Sie sich bitte an Ihren Händler oder eine qualizierte Werkstatt. Problem Mögliche Ursachen Lösungen Klimagerät funktioniert nicht Stromausfall Ist der Stecker lose? Wurde der Luftschalter ausgelöst oder ist die Sicherung durchgebrannt? Liegt eine Störung im Stromkreis vor? Wurde das Gerät sofort nach einem Stopp neu gestartet? Nach Wiederkehr der Spannung kurz warten Den Stecker wieder einstecken Professionelle Hilfe beim Austausch von Luftschalter oder Sicherung anfordern. Professionelle Hilfe bei Austauschen des Kreises anfordern. 3 Minuten warten, dann das Gerät wieder einschalten. Schlechte Kühlung Ist die Leistung zu niedrig? Ist der Luftlter mit Staub/Verunreinigungen gefüllt? Ist die Temperatur für das Gerät korrekt eingestellt? Sind Türen und Fenster geschlossen? Sicherstellen, dass das Gerät an eine geeignete Stromquelle angeschlossen ist. Luftlter bei Bedarf reinigen. Temperatur anpassen. Tür und Fenster schließen. Kein Lüftergebläse aus dem Klimagerät. Ist der Luftauslass oder -einlass verstopft? Ist der Filter verschmutzt? Hindernisse beseitigen. Filter reinigen.183

Das Klimagerät kann kein Signal von der Fernbedienung empfangen oder die Fernbedienung reagiert nicht. Wird der Normalbetrieb durch Ereignisse wie statischen Druck oder instabile Spannung unterbrochen? Bendet sich die Fernbedienung im Empfangsbereich? Blockieren Hindernisse die freie Sicht zwischen Fernbedienung und Gerät? Ist die Empndlichkeit der Fernbedienung gering? Bendet sich eine Fluoreszenzlampe im Raum? Den Stecker herausziehen. Nach ca. 3 Minuten den Stecker wieder einstecken und das Gerät einschalten. Die Empfangsreichweite der Fernbedienung beträgt 8 Meter. Diesen Bereich nicht überschreiten. Hindernisse beseitigen. Die Batterien der Fernbedienung kontrollieren. Wenn der Ladezustand niedrig ist, die Batterien austauschen. Die Fernbedienung in die Nähe des Klimageräts bringen. Die Fluoreszenzlampe ausschalten und es erneut versuchen. Die Temperatur- einstellung kann nicht geändert werden. Wurde das Gerät in den Auto-Modus versetzt oder ist die Kindersicherung aktiviert? Liegt die Raumtem- peratur innerhalb des Temperaturbereichs für das Gerät? Die Temperatur kann im Automatikmodus nicht angepasst werden. Die Kindersicherung kann durch Drücken von „+“ und „-“ entriegelt werden. Temperatureinstellbereich: 16 °C–30 °C. Es gibt einen merkwürdigen Geruch. Es gibt intensive Geruchsquellen im Raum, wie Möbel, Zigaretten usw. Die Geruchsquelle beseitigen. Die Filter reinigen.184

BEDIENUNGSANLEITUNG · KLIMAGERÄT

Während des Betriebs sind ungewöhnliche Geräusche zu hören. Wurde das Gerät durch Gewitter, Funk usw. gestört? Stromversorgung unterbrechen und wieder einschalten, dann das Gerät einschalten. Das Geräusch von ießendem Wasser ist zu hören. Wurde das Gerät gerade ein- oder ausgeschaltet? Das Kältemittel im Inneren des Geräts ist zu hören. Das ist normal. Ein Geräusch, als würde etwas brechen, ist zu hören. Wurde das Gerät gerade ein- oder ausgeschaltet? Ausdehnen oder Zusammen- ziehen des Gehäuses aufgrund von Temperaturänderungen kann Geräusche verursachen. Das ist normal. FEHLERCODE Fehlercode Problembehebung F0, F1, F2, F4 Bitte wenden Sie sich an unser Service-Center. E8, H3 1. Prüfen Sie, ob sich das Gerät in einer Umgebung mit hohen Temperaturen und hoher Luftfeuchtigkeit bendet. Wenn die Umgebungstemperatur zu hoch ist, schalten Sie das Gerät aus und schalten Sie es für den Betrieb ein, nachdem die Umgebungstemperatur auf unter 35 °C gesunken ist.

2. Prüfen Sie, ob Verdampfer und Kondensator durch

Gegenstände blockiert sind. Wenn ja, entfernen Sie die Gegenstände, schalten Sie das Gerät aus und schalten Sie es für den Betrieb wieder ein.

3. Wenn die Störung weiterhin auftritt, wenden Sie sich bitte an

unser Service-Center. H8 1. Gießen Sie das Wasser im Fahrgestell aus.

2. Wenn H8 immer noch auftritt, wenden Sie sich bitte an unser

Service-Center. Warnung:

• Wenn eines der folgenden Probleme auftritt, schalten Sie bitte das Klimagerät aus, trennen Sie es sofort von der Stromversorgung und wenden Sie sich dann sofort an Ihren Händler. – Netzkabel ist überhitzt oder beschädigt. – Ungewöhnliche Geräusche während des Betriebs. – Merkwürdige Gerüche. – Wasseraustritt.185

• Reparieren Sie das Klimagerät nicht selbst.

• Bei Betrieb der Klimaanlage unter anormalen Bedingungen können Fehl- funktionen, Stromschläge oder Brandgefahr auftreten. INSTALLATION VORSICHTSMASSNAHMEN Warnung:

• Beachten Sie alle einschlägigen Vorschriften.

• Verwenden Sie kein beschädigtes oder nicht standardmäßiges Netzkabel.

• Gehen Sie bei Installation und Wartung vorsichtig vor. Unterlassen Sie einen unsachgemäßen Betrieb, um Stromschläge, Unfälle und Verletzungen zu vermeiden.

AUSWAHL DES AUFBAUORTS – GRUNDLEGENDE ANFORDERUNGEN

Der Aufbau des Geräts in den folgenden Umgebungen kann zu Fehlfunktionen führen. Wenn dort der Aufbau unvermeidbar ist, wenden Sie sich bitte an Ihren Händler:

1. Bereiche mit starken Wärmequellen, Dämpfen, brennbaren oder explosiven

Gasen oder üchtigen Objekten, die sich in der Luft ausbreiten.

2. Bereiche mit Hochfrequenzgeräten (z. B. Schweißmaschine, medizinische

3. Bereiche in Küstennähe.

4. Bereiche, in denen sich Öl oder Dämpfe in der Luft benden.

5. Bereiche mit Schwefelgas.

6. Andere Bereiche mit außergewöhnlichen Umständen.

7. Das Gerät darf nicht auf einem instabilen oder beweglichen Untergrund (z. B.

Lkw) oder in korrosiver Umgebung (z. B. Chemiefabrik) aufgebaut werden.

ANFORDERUNG AN DAS KLIMAGERÄT

1. Der Lufteinlass sollte weit von Hindernissen entfernt sein. Bringen Sie keine

Gegenstände in die Nähe des Luftauslasses. Anderenfalls wird die Strahlung des Wärmeauslassrohrs beeinträchtigt.

2. Bitte versuchen Sie, sich möglichst weit von Leuchtstofampen fernzuhalten.

3. Das Gerät darf nicht in einem Waschraum aufgestellt werden. Hohe

Luftfeuchtigkeit kann zu Fehlfunktionen führen.

ANFORDERUNGEN AN DEN ELEKTRISCHEN ANSCHLUSS

Sicherheitsvorkehrungen:

1. Bei der Installation des Gerätes sind die elektrischen Sicherheitsbestimmungen

2. Verwenden Sie entsprechend den geltenden Sicherheitsbestimmungen eine

zugelassene Stromversorgung.186

BEDIENUNGSANLEITUNG · KLIMAGERÄT

1. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, seiner

Servicestelle oder ähnlich qualizierten Personen ersetzt werden, um eine Gefährdung auszuschließen.

2. Schließen Sie den spannungsführenden Leiter, den Neutralleiter und den

Erdungsleiter der Netzsteckdose ordnungsgemäß an.

3. Vor allen Arbeiten im Zusammenhang mit Elektrizität und Sicherheit die

Stromversorgung abschalten!

4. Schließen Sie das Gerät nicht vor Abschluss der Installation an die

5. Das Klimagerät ist ein elektrisches Gerät der Spitzenklasse. Es muss von

einer Fachkraft ordnungsgemäß mit einem speziellen Erdungsgerät geerdet werden. Achten Sie darauf, dass es immer richtig geerdet ist, da es sonst einen elektrischen Schlag verursachen kann.

6. Der Erdungswiderstand muss den nationalen Vorschriften für elektrische

Sicherheit entsprechen.

7. Das Gerät muss in Übereinstimmung mit den geltenden

Installationsvorschriften installiert werden.

VORBEREITUNG VOR DER INSTALLATION

Hinweis: Prüfen Sie vor der Installation, ob das Zubehör vorhanden ist. Zubehörliste Anschluss A Wärmeauslassrohr Hinterer Anschluss KabelhalterRohrklemme Schraube Ablaufrohr GummistopfenAblaufstutzen Fernbedienung Batterien (AAA 1,5 V) Bedienungsanleitung187

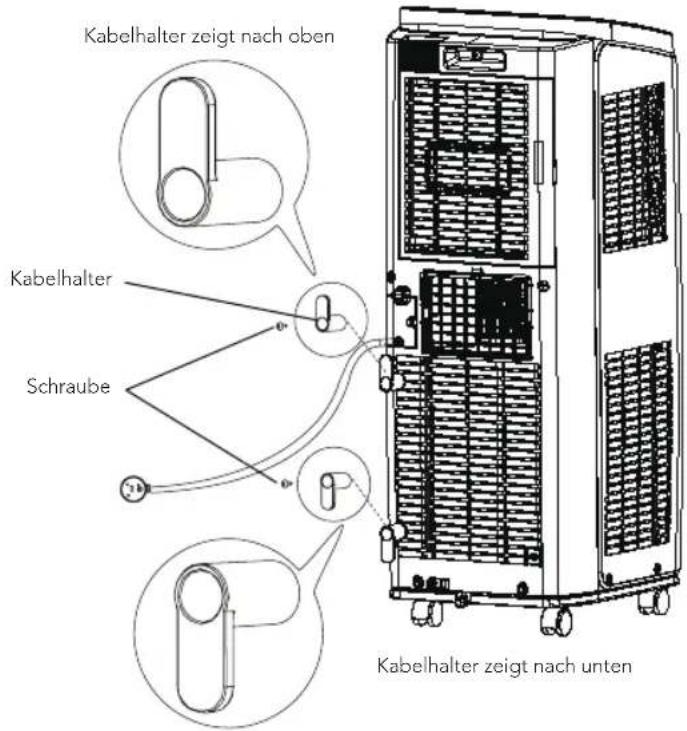

• Montieren Sie die Kabelhalter an der Rückseite des Geräts mit Schrauben (die Richtung der Kabelhalter ist in der folgenden Abbildung dargestellt).

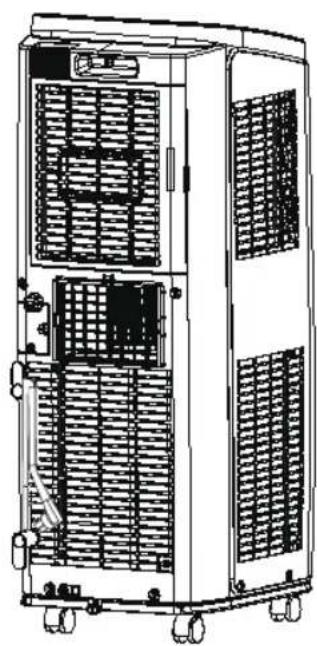

• Wickeln Sie das Netzkabel um den Kabelhalter Kabelhalter zeigt nach obenKabelhalterKabelhalter zeigt nach untenSchraube188

BEDIENUNGSANLEITUNG · KLIMAGERÄT

ANGESAMMELTES WASSER ENTFERNEN

Wenn Sie den unteren Ablauf zum Ablassen von Wasser verwenden, bringen Sie zuvor das Ablaufrohr an. Eine mangelhafte Entleerung beeinträchtigt den normalen Betrieb des Geräts. Anleitung für die Anbringung des Ablaufrohrs:

1. Befestigen Sie die Rohrklemme rechts auf der hinteren Seitenplatte in der

Nähe des Ablaufs mit einer Schraube.

2. Entfernen Sie den Gummistopfen vom unteren Ablauf.

3. Setzen Sie das Ablaufrohr in den unteren Ablauf ein und schrauben Sie es

4. Stecken Sie den Gummistopfen auf der anderen Seite des Ablaufrohrs ein

und befestigen Sie es dann in der Rohrklemme. Unterer AblaufSchraubeRohrklemmeUnterer AblaufGummistopfenRohrklemmeAblaufrohrUnterer Ablauf189

1. Wasser aus dem unteren Ablauf ablassen

– Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. – Stellen Sie eine Wanne unter den unteren Ablauf oder stellen Sie das Gerät an einen Ort, wo das Wasser frei ablaufen kann. – Entfernen Sie den Gummistopfen vom unteren Ablauf, um Wasser abzulassen. – Stecken Sie nach dem Ablassen den Gummistopfen ein. – Stecken Sie den Stecker in die Steckdose und schalten Sie das Gerät ein.

2. Wasser aus dem mittleren Ablauf ablassen.

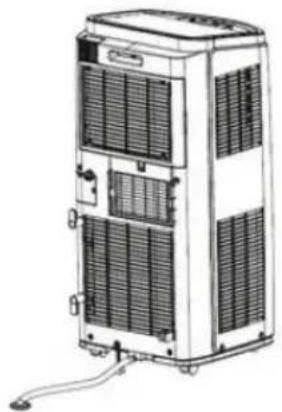

Hinweis: Wasser kann automatisch in einen Bodenablauf abgelassen werden, indem ein Schlauch mit 13 mm Innendurchmesser (nicht im Lieferumfang enthalten) angeschlossen wird – Drehen Sie den Ablassdeckel nach links und entfernen Sie den Gummistopfen vom Auslauf. – Schrauben Sie den Ablaufstutzen nach rechts auf den Auslauf.190

BEDIENUNGSANLEITUNG · KLIMAGERÄT

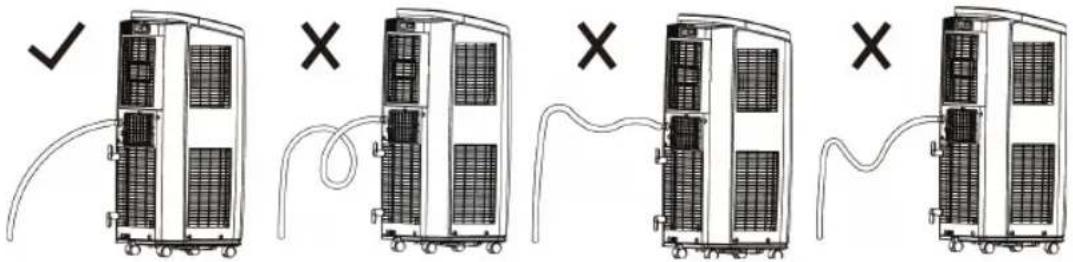

– Stecken Sie den Ablaufschlauch in den Ablaufstutzen. Hinweis: Stellen Sie das tragbare Gerät bei Verwendung des kontinuierlichen Ablaufs über den mittleren Ablauf auf eine ebene Fläche und stellen Sie sicher, dass der Gartenschlauch frei von Hindernissen und nach unten gerichtet ist. Das Aufstellen des tragbaren Geräts auf einer unebenen Oberäche oder eine unsachgemäße Schlauchanbringung kann dazu führen, dass sich Wasser im Fahrgestell ansammelt und das Gerät abschaltet. Lassen Sie das Wasser im Fahrgestell ab, wenn eine solche Abschaltung auftritt, und überprüfen Sie dann die Position des tragbaren Geräts und den Schlauch auf ordnungsgemäße Anbringung.

MONTAGE DES WÄRMEAUSLASSROHRS

1. Drehen Sie den Anschluss A und den hinteren Anschluss nach rechts in die

beiden Enden des Wärmeauslassrohrs.

2. Führen Sie den Anschluss A des Wärmeauslassrohrs (die Seite mit TOP ist

nach oben gerichtet) in die Rille ein, bis Sie ein Klickgeräusch hören. Anschluss ANach rechtsNach rechtsWärmeauslassrohrHinterer AnschlussVerschlussRille Die Seite mit „TOP“ muss nach oben zeigen191

3. Führen Sie das Wärmeauslassrohr nach außen. Für eine optimale Wirkung

wählen Sie ein Fenster ohne direkte Sonneneinstrahlung. Halten Sie die anderen Fenster geschlossen.

4. Schieben und öffnen Sie die Abluftabdeckung an der Öffnung für das Fenster

und befestigen Sie den hinteren Anschluss. (Optional)

HINWEIS ZUR MONTAGE DER WÄRMEAUSLASSROHRS

• Um die Kühlleistung zu verbessern, sollte das Wärmeauslassrohr so kurz wie möglich und ach und ohne Krümmung sein, um eine gleichmäßige Wärmeableitung zu gewährleisten.

• Die Länge des Wärmeauslassrohrs beträgt weniger als 1 Meter. Es wird empfohlen, es mit der kürzestmöglichen Länge zu verwenden.

• Bei der Installation sollte das Wärmeauslassrohr so ach wie möglich sein. Verlängern Sie das Rohr nicht und verbinden Sie es nicht mit anderen Wärmeauslassrohren. RichtigRichtigRichtigFalsch192

BEDIENUNGSANLEITUNG · KLIMAGERÄT

GARANTIE Wilfa gewährt auf dieses Produkt 5 Jahre Garantie ab Kaufdatum. Die Garantie deckt Produktionsfehler oder Mängel ab, die während der Garantiezeit auftreten. Ihr Kaufbeleg dient als Nachweis gegenüber dem Händler, wenn Sie Ihre Garantie in Anspruch nehmen. Die Garantie gilt nur für Produkte, die für Privathaushalte gekauft und dort verwendet werden. Die Garantie gilt nicht, wenn das Produkt gewerblich verwendet wird. Die Garantie gilt nicht bei unsachgemäßer oder fahrlässiger Verwendung, Nichtbefolgung der Anleitungen von Wilfa oder falls das Gerät modiziert oder eine nicht-autorisierte Reparatur daran vorgenommen wurde. Die Garantie gilt auch nicht für normalen Verschleiß und Abnutzung des Produkts, fehlerhafte Verwendung, mangelhafte Pege, Verwendung einer falschen elektrischen Spannung oder:

• Überlastung des Produkts

• Teile, die normal abgenutzt sind

• Teile, bei denen ein regelmäßiger Austausch zu erwarten ist (z. B. Filter, Batterie usw.) Die Gebrauchsanweisung nden Sie auch auf unserer Website wilfa.com193

Support erhalten Sie auf wilfa.com und auf unserer Kundenservice-/Support- seite. Dort nden Sie Antworten auf häug gestellte Fragen, Ersatzteile, Tipps und Tricks sowie alle unsere Kontaktdaten. RECYCLINGFÄHIGKEIT Diese Kennzeichnung weist darauf hin, dass das Produkt in der EU nicht über den Hausmüll entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recyceln Sie das Gerät verantwortungsvoll. Sie fördern so die nachhaltige Wiederverwendung von Materialressourcen. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte eines der Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. Dort kann das Produkt kostenlos für ein umweltfreundliches Recycling zurückgenommen werden.194

257 DANE TECHNICZNE PRODUKTU

DANE TECHNICZNE PRODUKTU
