BRUKSANVISNING Cool 12 WILFA

1. Skade på produktet som skylder feilbruk eller

misbruk av produktet.

produktet forårsaket av etsende gass.

• Overbelastning av produktet

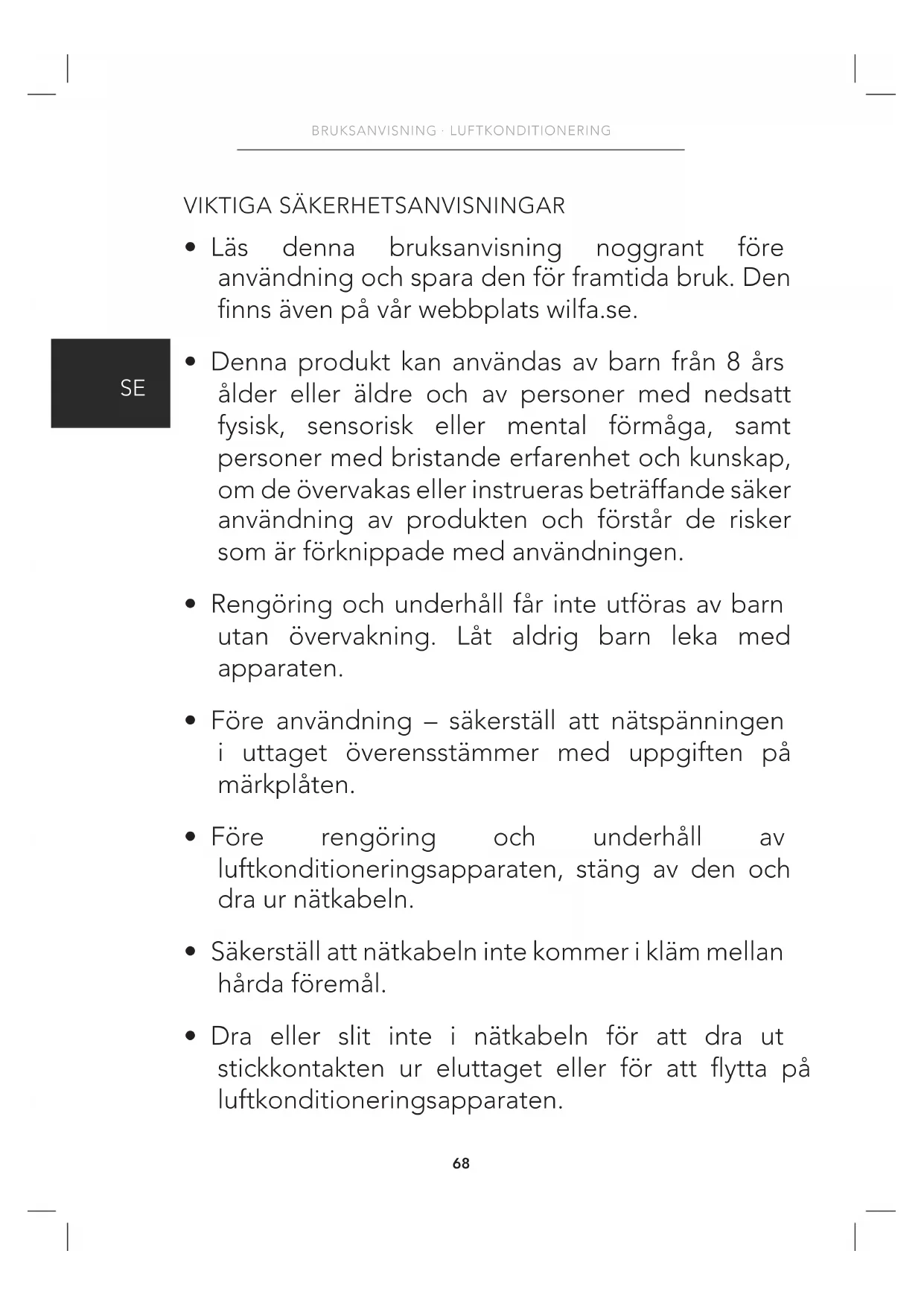

• Läs denna bruksanvisning noggrant före användning och spara den för framtida bruk. Den nns även på vår webbplats wilfa.se.

• Denna produkt kan användas av barn från 8 års ålder eller äldre och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande säker användning av produkten och förstår de risker som är förknippade med användningen.

• Rengöring och underhåll får inte utföras av barn utan övervakning. Låt aldrig barn leka med apparaten.

• Före användning – säkerställ att nätspänningen i uttaget överensstämmer med uppgiften på märkplåten.

• Före rengöring och underhåll av luftkonditioneringsapparaten, stäng av den och dra ur nätkabeln.

• Säkerställ att nätkabeln inte kommer i kläm mellan hårda föremål.

• Dra eller slit inte i nätkabeln för att dra ut stickkontakten ur eluttaget eller för att ytta på luftkonditioneringsapparaten.69

• Sätt aldrig i eller dra ut stickkontakten med fuktiga händer.

• Använd alltid jordade eluttag. Se till att jordningen är tillförlitlig.

• Om nätkabeln är skadad ska den ersättas av tillverkaren eller dennas servicerepresentant eller motsvarande, detta för att undvika fara/skador.

• Vid tecken på att något är fel (t.ex.om det luktar bränt från apparaten) måste du dra ut nätkabeln direkt och sedan kontakta återförsäljaren.

• Stäng av apparaten och dra ut stickkontakten ur eluttaget när apparaten ska lämnas utan uppsikt.

• Stänk eller häll inte vatten på apparaten. Detta för att undvika risk för kortslutning och/eller att apparaten tar skada.

• Om dräneringsslang används får omgivnings- temperaturen inte understiga 0º C. Annars kan det orsaka vattenläckage till luftkonditioneringen.

• Ingen uppvärmningsutrustning får användas runt luftkonditioneringsapparaten.

• Luftkonditioneringsapparaten får inte användas i badrum eller tvättstuga.70

• Se till att luftkonditioneringsapparaten inte placeras i närheten av öppen eld, lättantändliga eller explosiva ämnen eller föremål.

• Barn och funktionshindrade får inte använda apparaten utan uppsikt av ansvarig vuxen person.

• Låt aldrig barn leka med eller klättra på luftkonditioneringsapparaten.

• Häng eller placera aldrig föremål som droppar vatten över luftkonditioneringsapparaten.

• Försök aldrig reparera eller montera isär luftkonditioneringsapparaten på egen hand.

• Säkerställ att inga föremål stoppas in i luftkonditioneringsapparaten.

• Använd aldrig förlängningssladd.

• Se till att inga föremål hamnar i luftkanalen. Om föremål har råkat hamna i luftkanalen, kontakta auktoriserad verkstad för att åtgärda detta. FRISKRIVNINGSKLAUSULER Tillverkaren frånsäger sig allt ansvar när person- eller materialskada uppstår till följd av följande skäl:

1. Produktskada på grund av felaktig användning av

2. Modiering, ändring, underhåll eller användning

av produkten med annan utrustning utan att följa anvisningarna i bruksanvisningen från tillverkaren.

3. Efter kontroll har det konstaterats att

produktskadan har orsakats av frätande gas.

4. Efter kontroll har det konstaterats att produktskadan

har orsakats av felaktig användning vid transport av produkten.

5. Produktskadan beror på att bruksanvisningen

eller tillämpliga föreskrifter inte har följts vid användning, reparation eller underhåll av apparaten.

6. Efter kontroll har det konstaterats att

produktskadan har orsakats av användning av delar eller komponenter från tredje part.

7. Skadan har orsakats av naturkatastrof, undermålig

användarmiljö eller force majeure. Apparaten innehåller den lättantändliga gasen R290. Läs bruksanvisningen före installation och användning av apparaten.72

• För att luftkonditioneringen ska fungera cirkulerar ett speciellt köldmedium i systemet. Det specialrenade köldmediet heter uorid R290.

• Köldmediet är både lättantändligt och luktfritt. Under vissa omständigheter kan det även vara explosivt.

• Jämfört med vanliga köldmedier är R290 ett icke miljöförstörande köldmedium som inte skadar atmosfärens ozonlager. Dess påverkan på växthuseffekten är också lägre. R290 har mycket goda termodynamiska egenskaper som leder till mycket hög energieffektivitet. Detta innebär att apparaten kräver påfyllning betydligt mer sällan.

• Se märkplåten för information om påfyllning av R290. VARNING

• Apparaten innehåller den lättantändliga gasen R290.

• Apparaten måste installeras, användas och förvaras i ett rum med en golvyta på minst 11m

• Apparaten ska förvaras i ett rum utan kontinuerligt aktiva värmekällor (till exempel öppen eld, gasvärmare eller elektriskt värmeelement i drift.)73

• Apparaten ska förvaras i ett välventilerat utrymme vars storlek motsvarar den rumsyta som speciceras för drift.

• Förvara apparaten så att den inte riskerar att utsättas för mekanisk skada.

• Kanaler som ansluts till apparaten får inte innehålla någon värmekälla.

• Se till att ventilationsöppningarna inte blockeras eller täpps igen.

• Punktera eller bränn aldrig apparaten.

• Observera att köldmedier kan vara luktfria.

• Försök aldrig påskynda avfrostningsprocessen eller rengöringen av apparaten på annat sätt än det som rekommenderas av tillverkaren.

• Underhåll får endast utföras i enlighet med tillverkarens rekommendationer.

• Om reparation behövs, kontakta närmaste auktoriserade servicecenter.

• Alla reparationer som utförs av icke kvalicerad personal kan medföra fara.

• Luftkonditioneringen måste köras inom temperaturintervallet: 16° C~35° C.

• Apparaten är endast avsedd för hemmabruk.

• Apparaten måste placeras så att stickkontakten är tillgänglig.

• Denna luftkonditioneringsapparat är endast avsedd för hemmabruk och inte för kommersiell användning.

• Det tomma utrymmet runt apparaten bör vara minst 30 cm.

• Använd inte luftkonditioneringen i fuktiga miljöer.

• Håll luftintag och luftutsläpp rena, utan hinder.

• Under drift, stäng dörrar och fönster för att förbättra kyleffekten.

• Ställ enheten på ett jämnt och slätt underlag vid drift för att undvika buller och vibrationer.

• Enheten är försedd med svängbara hjul. Hjulen rullar smidigt på jämnt och slätt underlag.

• Luta eller vänd inte på luftkonditioneringen. Om det uppstår problem, koppla direkt bort strömmen och kontakta återförsäljaren.75

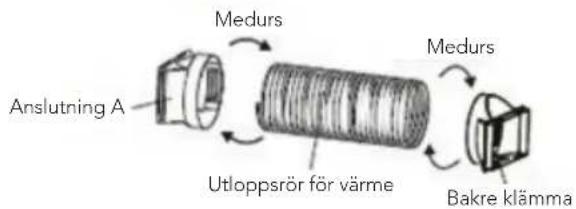

10. Utloppsrör för värme

ANVÄNDNING Ändra luftödets riktning

– Ta tag i det horisontella spjället som visas i diagrammet och justera luftödets riktning. – Justera inte det horisontella spjället till lägsta eller högsta positionen i läge COOL eller DRY med äkthastigheten inställd på Low under en längre tid. Då kan det bildas kondens på spjället.

2. Luftöde vänster/höger. Ta tag i det vertikala spjället som visas i diagrammet

och justera luftödets riktning. Varning:

• Justera inte det horisontella spjället till de yttersta positionerna i läge COOL eller DRY med äkthastigheten inställd på Low under en längre tid. Då kan det bildas kondens på spjället. FUNKTIONSTEST

• Tryck på ON/OFF-knappen på fjärrkontrollen för att starta enheten.

• Tryck på Mode-knappen för att välja auto, kylning, avfuktning eller äktfunktion och kontrollera om enheten fungerar normalt.

• Om omgivningstemperaturen understiger 16°C kan enheten inte köras i kylningsläge.78

6. Värme – ej tillgänglig

9. Kylningsindikator

12. Fläkthastighetsindikator

• När luftkonditioneringen ansluts till elnätet hörs ett pip. Därefter kan du styra luftkonditioneringen från kontrollpanelen.

• När apparaten är på (ON) hörs ett ljud vid varje knapptryckning. Samtidigt lyser motsvarande indikatorlampa på kontrollpanelen.79

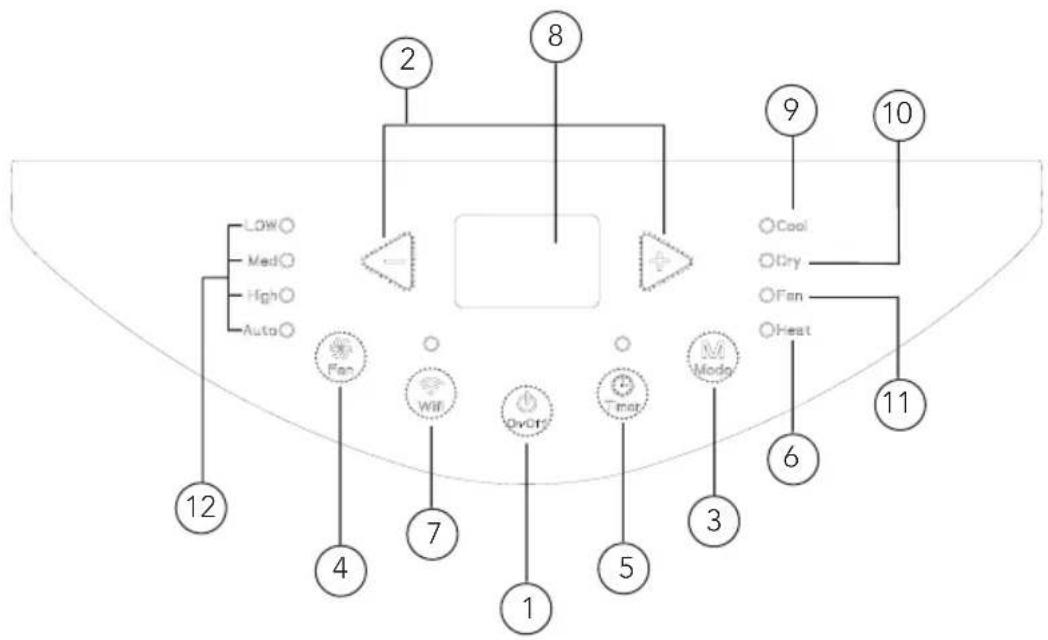

1 ON/OFF-knapp Slå på och av luftkonditioneringen genom att trycka på denna knapp. 2 +/- knapp I kylningsläge, tryck på ”+” eller ”-” för att höja eller sänka temperaturen i steg om 1° C. Det inställda temperaturintervallet är 16° C~30° C. Vid avfuktning- eller äktläge är denna knapp oanvändbar. 3 Mode-knapp När du trycker på denna knapp växlar apparaten läge i följande sekvens: Kyla-> Avfuktning-> Fläkt-> Värme

• Cool: I detta läge lyser kylindikatorlampan. Displayen visar inställd temperatur. Temperaturinställningsområdet är 16-30 grader Celsius.

• Dry: I detta läge lyser inidkatorlampan för avfuktning.

• Fan: I detta läge blåser apparaten enbart luft. Fläktindikatorlampan lyser.

• Heat: Ej tillgänglig 4 Fan-knappen Tryck på den här knappen så cirkulerar äkthastigheten som ”låg hastighet- medelhastighet-hög hastighet-auto äkt-låg hastighet” Timerknapp

• Tryck på timerknappen för att gå in i timerinställningsläge.

• I detta läge trycker du på ”+” eller ”-” för att justera timerinställningen.

• Timern ökar eller minskar 0,5 timme vid varje tryck på ” + ” eller ” - ” inom 10 timmar. Om 10 timmar överskrids kommer timern att öka eller minska med 1 timme när ” + ” eller ” - ” trycks in. När timern har ställts in visar displayen temperaturen om den inte har använts på 5 sekunder. Om timerfunktionen startas visar indikatorlampan ovanför status. I timerläge, tryck på knappen timer igen för att avbryta timerläget. 6 Värme – ej tillgänglig 7 WiFi-knapp

• Tryck på ”WiFi”-knappen för att aktivera WiFi-funktionen. Ikonen ”WiFi” visas på fjärrkontrollen: Håll ”WiFi-knappen” intryckt i 5 sekunder för att stänga av WiFi-funktionen. Ikonen ”WiFi” försvinner.

• Med enheten avstängd trycker du samtidigt på knapparna ”Mode” och ”WiFi” i 1 sekund. WiFi-modulen återställs till fabriksinställningarna.80

4. Svängknapp (ej tillgänglig)

8. Hälsoknapp (ej tillgänglig)

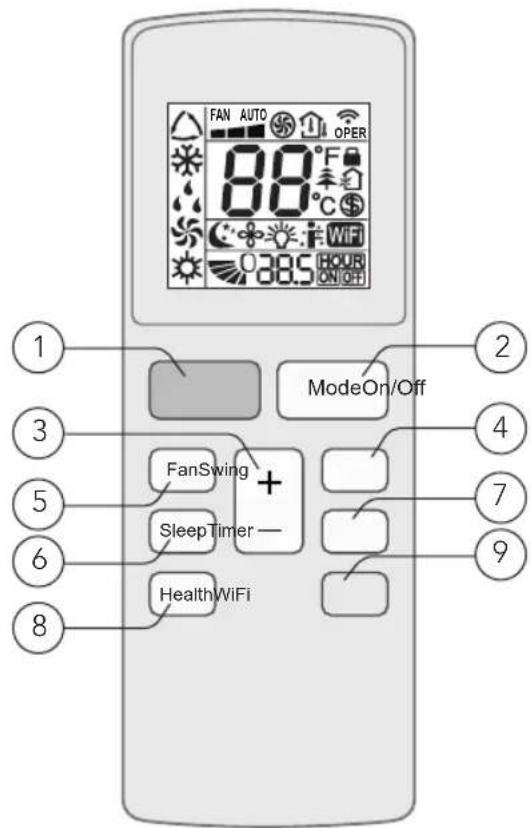

FANAUTOOPERFan Swing ModeOn/Off Sleep Timer Health WiFi FAN AUTO OPER I feel-funktion TURBO-läge Överföringssignal Hälsofunktion Ljusfunktion 8 °C uppvärmningsfunktion

Temperaturinställning Barnspärr Sväng uppåt & neråt Inställd äkthastighet Auto-läge KylningslägeAvfuktningslägeFläktlägeHeat-läge Viloläge Inställd temp.Omgiv. utomhustemp.Omgivningstemp. inneDriftlägeVisad temp.typ

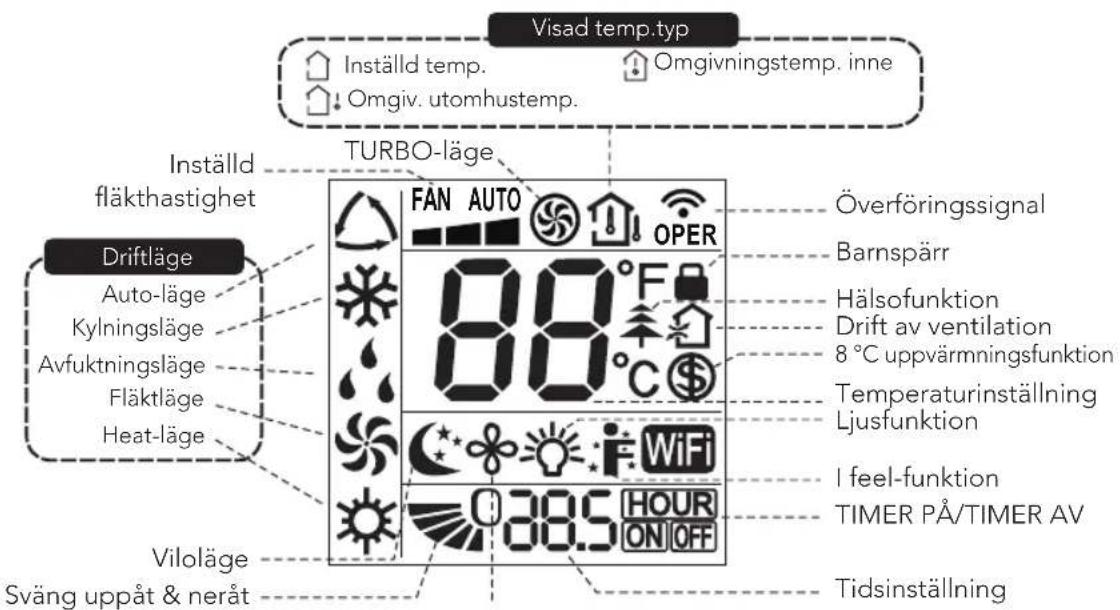

PRODUKTÖVERSIKT– FJÄRRKONTROLLENS DISPLAY

Drift av ventilation Tidsinställning Observera: Detta är en allmän fjärrkontroll och vissa funktioner som beskrivs fungerar inte. ANVÄNDNING 1 ON/OFF-knapp Tryck på denna knapp för att slå på apparaten. Tryck på knappen för att stänga av apparaten. 2 Mode-knapp När du trycker på denna knapp växlar apparaten läge i följande sekvens: Auto -> Cool -> Dry-> Fan-> Heat

• Auto Under auto kommer enheten automatiskt att justera inställningarna. Den inställda temperaturen kan inte ändras.

• Cool: I det här läget körs luftkonditioneringen i kylningsläge. Kylningsindikatorn tänds. Tryck på knappen ”Fan Speed” (Fläkthastighet) för att justera äkthastigheten.

• Dry: I detta läge körs aggregatet med låg äkthastighet för avfuktning och motsvarande indikator är tänd. Fläkthastigheten kan inte justeras.

• Fan: I det här läget kommer luftkonditioneringen inte att ge kyla eller värme, utan bara blåsa luft. Fläktindikatorn tänds. Tryck på knappen ”Fan Speed” (Fläkthastighet) för att justera äkthastigheten.

• Heat: Ej tillgänglig82

• Ett tryck på + eller -knappen ökar eller minskar den inställda temperaturen med 1° C. Om man håller "+" eller "-" knappen nedtryckt 2 sekunder ändras den inställda temperaturen snabbare.

• Släpp upp knappen när den inställda temperaturen uppnåtts. När timern ställs in ökar eller minskar tiden med 0,5 timme varje gång du trycker på ”+” eller ”-”. Håll ”+” eller ”-” knappen nedtryckt så ändras tiden på displayen snabbt. 4 Swing-knapp Ej tillgänglig för denna enhet. 5 Fan-knapp Med den här knappen ställer du in äkthastigheten. Sekvensen går från auto, 1, 2, 3 och tillbaka till auto. 6 Sleep-knapp Tryck på den här knappen för att aktivera viloläget. Den här funktionen bibehåller den mest behagliga temperaturen för dig. 7 Timer-knapp

• Tryck en gång på den här knappen så att tecknen HOUR ON (AV) blinkar.

• Tryck samtidigt på ”+” knappen eller ”-” knappen för att justera timerinställningen (tiden ändras snabbt om du håller ”+” eller ”-” knappen nedtryckt). Tidsintervallet är 0,5~24 timmar.

• Tryck på den här knappen igen för att bekräfta timerinställningen och så att tecknen HOUR ON (OFF) slutar blinka. Om tecknen blinkar men du inte har tryckt på timerknappen stoppas timerinställningen efter 5 sekunder. Om timern har bekräftats trycker du på den här knappen igen för att avbryta timern. 8 Health-knapp Ej tillgänglig för denna enhet. 9 WiFi-knapp

• Tryck på ”WiFi”-knappen för att aktivera WiFi-funktionen. Ikonen ”WiFi” visas på fjärrkontrollen: Håll ”WiFi-knappen” intryckt i 5 sekunder för att stänga av WiFi-funktionen. Ikonen ”WiFi” försvinner.

• Med enheten avstängd trycker du samtidigt på knapparna ”Mode” och ”WiFi” i 1 sekund. WiFi-modulen återställs till fabriksinställningarna.83

• Byte av temperaturskala När enheten är avstängd (OFF-läge) tryck samtidigt på ”-” och ”Mode”-knappen för att växla temperaturvisning mellan °C och °F.

• Ljusfunktion: När lampan är påslagen eller avstängd kan du trycka på knapparna ”+” och ”Fan” samtidigt för att tända eller släcka lampan och skicka koden. När lampan har strömsatts är den tänd som standard. BYTA BATTERIER

1. Tryck på baksidan av fjärrkontrollen på platsen märkt med och tryck sedan

ut locket till batterifacket i pilens riktning.

2. Byt ut de två AAA-batterierna (1,5 V) och se till att + och - polerna sitter åt rätt

• När du använder fjärrkontrollen ska du rikta signalen mot det mottagande fönstret på enheten.

• Avståndet mellan signalsändaren och det mottagande fönstret får inte vara mer än 8 m och det får inte nnas några fysiska hinder mellan dem.

• Signalen kan lätt störas lätt i rum där det nns lysrör eller trådlös telefon. Håll fjärrkontrollen nära apparaten när du använder den.

• Ersätt batterierna till nya av samma modell när byte krävs.

• Ta ut batterierna när du inte använder fjärrkontrollen under en längre tid.

• Om displayen på fjärrkontrollen är otydlig eller bild helt saknas är det dags att byta batterier.84

• Före rengöring av luftkonditioneringen, stäng av enheten och koppla bort strömmen. I annat fall föreligger risk att få en elektrisk stöt.

• Tvätta inte luftkonditioneringen med vatten. I annat fall föreligger risk att få en elektrisk stöt.

• Använd inte yktiga vätskor (t.ex. thinner eller bensin) för att rengöra luft- konditioneringen. Annars kan det skada ytan på luftkonditioneringsenheten.

• Stänk inte vatten eller annan vätska i den eftersom det kan skada plastdelarna och till och med orsaka elstötar. RENGÖRA YTTERHÖLJET: Om ytterhöljet är dammigt, torka av med en mjuk handduk. Om ytterhöljet är mycket smutsigt (t.ex. av fett), gör rent med ett milt rengöringsmedel. RENGÖRA GALLREN: Rengör med trasa eller mjuk borste.

1. Avlägsna luftltret.

– Tryck på spännet som visas i guren och ta sedan bort ltret 1. – Dra ut ltret 2.

– Använd rengöringsmedel eller vatten för att rengöra ltret. Om ltret är mycket smutsigt (t.ex. fett), använd varmt vatten 40°C (104°F) blandat med neutralt rengöringsmedel för att rengöra det och ställ det sedan på en skuggig plats att torka.

3. Sätt tillbaka ltret

– Efter att ltret rengjorts och torkats, sätt tillbaka det på rätt sätt. Observera:

• Filtret bör rengöras ungefär var tredje månad. Om driftsmiljön är mycket dammig kan du rengöra oftare.

• Torka inte ltret vid öppen eld eller med hårtork. Då kan det deformeras eller fatta eld.

RENGÖRA VÄRMEUTLOPPSRÖRET

Avlägsna värmeutloppsröret från enheten, rengör och torka av det och sätt sedan tillbaka det. (Se hur man avlägsnar och återmonterar utloppsröret i instruktionen ”Montera och avmontera värmeutloppsröret”).85

1. Kontrollera att luftintag och luftutlopp inte är blockerade.

2. Kontrollera att stickpropp och uttag är i gott skick.

3. Kontrollera att ltret är rent.

4. Kontrollera att batterierna är insatta i fjärrkontrollen.

5. Kontrollera att anslutningarna, fönsterfästet och värmeutloppsröret monterats

6. Kontrollera att värmeutloppsröret inte är skadat.

KONTROLL EFTER ANVÄNDNING

1. Koppla bort strömmen.

2. Rengör ltret och ytterhöljet.

3. Torka bort damm och annan smuts från luftkonditioneringen.

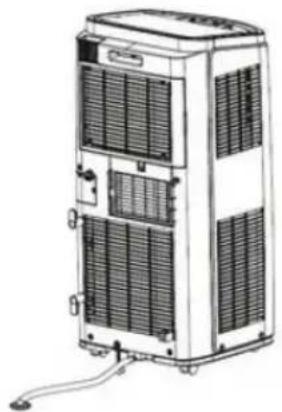

4. Avlägsna eventuellt vatten i chassit (se avsnittet om dränering för mer

5. Kontrollera att fönsterfästet inte är skadat. Om så är fallet, kontakta

Om du inte ska använda luftkonditioneringen på lång tid, förvara den på följande sätt:

• Se till att det inte nns något vatten som samlats i chassit och att värme- utloppsröret är avmonterat.

• Dra ur stickkontakten och linda upp elkabeln.

• Rengör apparaten och förpacka den väl för att undvika damm. OM ÅTERVINNING

• Delar av förpackningen kan återvinnas. Följ de föreskrifter som gäller där du bor eller kontakta personal på den lokala återvinningsstationen för ytterligare vägledning.

• Om du vill kasta enheten, kontakta den lokala representanten för rätt metod att hantera avfallet.86

BRUKSANVISNING · LUFTKONDITIONERING FELSÖKNING Kontrollera nedanstående innan du söker hjälp. Om felet fortfarande inte kan åtgärdas, kontakta din återförsäljare eller kvalicerad service. Problem Möjliga orsaker Åtgärder Luftkonditione- ringen går inte att använda Ingen ström Sitter stickkontakten löst? Har luftbrytaren löst ut eller har säkringen gått? Är det något fel på kretskortet? Har enheten startas direkt efter ett avbrott? Vänta tills strömmen kommer tillbaka. Sätt i stickkontakten igen. Be om professionell hjälp för att ersätta luftbrytare eller säkring. Be om professionell hjälp för att ersätta kretskortet. Vänta 3 min och försök sedan slå på den igen. Dålig kylning Är effekten för svag? Är luftltret igensatt med damm/ föroreningar? Har temperaturen ställts in på rätt sätt? Är dörrar och fönster stängda? Se till att enheten har anslutits till en lämplig strömkälla Rengör luftltret. Justera temperaturen. Stäng dörr och fönster.87

Luftkonditioner- ingen kan inte ta emot signaler från fjärrkontrollen eller fjärrkontrollen reagerar inte. Avbryts vanlig drift av orsaker som statiskt tryck, instabil spänning? Är fjärrkontrollen tillräckligt nära? Finns det fysiska hinder som blockerar den fria sikten mellan enheten och fjärrkontrollen? Har fjärrkontrollen låg känslighet? Finns det lysrörsbelysning i rummet? Dra ur stickkontakten. Sätt i kontakten efter cirka 3 min och slå sedan på enheten. Fjärrkontrollens mottagningsområde är 8 m. Överskrid inte detta avstånd. Avlägsna hindren. Kontrollera batterierna i fjärrkontrollen. Om effekten är låg, ersätt batterierna. Flytta fjärrkontrollen närmare luftkonditioneringen. Stäng av lysrören och prova igen. Ingen luft blåses ut från luftkondi- tioneringen Är luftutloppet eller luftintaget blockerat? Är ltret smutsigt? Ta bort hindren. Rengör ltret. Den inställda temperaturen kan inte justeras. Har enheten ställts in i autoläge eller har barnlåset aktiverats? Håller sig rumstemperaturen inom enhetens temperaturintervall? Temperaturen kan inte regleras i AUTO-läge. Barnlåset kan låsas upp genom att trycka på ”+” och ”-”. Temperaturintervall: 16°–30° C. Dålig lukt uppstår. Den dåliga lukten härrör från något i rummet – möbel, askkopp etc. Eliminera källan till den oönskade lukten. Rengör ltret. Onormalt ljud hörs under drift. Stördes enheten av åska, radio osv? Koppla från strömmen, slå på strömmen igen och slå sedan på enheten.88

BRUKSANVISNING · LUFTKONDITIONERING Du kan höra ljud av strömmande vatten. Har enheten precis slagits på eller av? Det hörs ett ljud från köldmediet inuti enheten. Detta är normalt. Det låter som om något går sönder. Har enheten precis slagits på eller av? När temperaturen ändras utvidgas eller krymper panelen, vilket orsakar ett friktionsljud. Detta är normalt. FELKOD Felkod Felsökning F0, F1, F2, F4 Kontakta vårt servicecenter. E8, H3 1. Kontrollera om enheten benner sig i en miljö med hög temperatur och hög luftfuktighet. Kontrollera om den omgivande temperaturen och luftfuktigheten är för hög. Stäng av enheten och sätt igång den efter att omgivningstemperaturen sjunkit till under 35˚C.

2. Kontrollera om avdunstningsenheten och kondensorn är

blockerade. I så fall, ta bort föremålen, stäng av enheten och starta sedan om den.

3. Om felet kvarstår, kontakta kundservice.

H8 1. Häll ut vattnet ur chassit.

• Om följande problem uppstår, stäng av luftkonditioneringen, koppla bort apparaten från elnätet och kontakta sedan omedelbart återförsäljaren . – Nätkabeln är överhettad eller skadad. – Onormala ljud hörs under drift. – Dålig lukt. – Vattenläckage.

• Reparera inte eller återmontera luftkonditioneringen själv.

• Om luftkonditioneringen används i onormalt tillstånd kan det orsaka fel, elek- triska stötar eller brandfara.89

• Följ alla regler och föreskrifter.

• Använd inte skadad eller otillåten strömkabel.

• Iaktta försiktighet vid installation och underhåll. Förhindra felaktig användning för att undvika elstötar, skador och olyckor.

VAL AV INSTALLATIONSPLATS – BASKRAV

Om du installerar enheten på någon av följande platser kan det orsaka fel. Om det inte går att undvika, kontakta återförsäljaren:

1. Platser med kraftiga värmekällor, ångor, lättantändlig eller explosiv gas eller

yktiga föremål som sprids i luften.

2. Platser med högfrekvensenheter (t.ex. svetsmaskin, medicinsk utrustning).

3. Platser nära kusten.

4. Platser med olja eller ångor i luften.

5. Platser med svavelångor.

6. Andra platser med besvärliga förhållanden.

7. Det är inte tillåtet att installera den på den instabila eller rörliga ytor (t.ex.

lastbil) eller i korrosiv miljö (t.ex. en kemisk fabrik).

KRAV PÅ LUFTKONDITIONERINGEN

1. Se till att luftintaget är långt från hinder och blockera inte luftutloppet.

Annars påverkar detta värmeutloppet.

2. Försök ställa enheten så långt som möjligt från lysrör.

3. Apparaten får inte installeras i tvättstuga. Hög luftfuktighet kan orsaka

1. Se till att följa gällande föreskrifter för elsäkerhet när du installerar enheten.

2. Anslut enheten till strömförsörjning i enlighet med gällande lokala föreskrifter.

3. Av säkerhetsskäl måste en skadad elkabel bytas ut av tillverkaren, dennes

servicerepresentant eller motsvarande.

4. Anslut fas, nolla och jord på korrekt sätt till eluttaget.

5. Se till att strömmen är avstängd när du arbetar med el och elsäkerhet.

6. Slå inte på strömmen förrän installationen är klar.

7. Luftkonditioneringen är en klass 1-apparat. Den måste vara korrekt skydds-

jordad. Se till att den alltid är jordad, annars föreligger risk för elektrisk stöt.90

1. Skyddsjorden ska uppfylla nationella elsäkerhetsföreskrifter.

2. Apparaten ska installeras i enlighet med gällande nationella föreskrifter för

kabeldragning och elsäkerhet.

FÖRBEREDELSER FÖRE INSTALLATION

Observera: Kontrollera att tillbehören är tillgängliga före installationen. Tillbehörslista Anslutning A Utloppsrör för värme Bakre klämma KabelvindaRörklammer Skruv Dräneringsrör GummipluggAvloppsanslutning Fjärrkontroll Batteri (AAA 1,5V) Bruksanvisning91

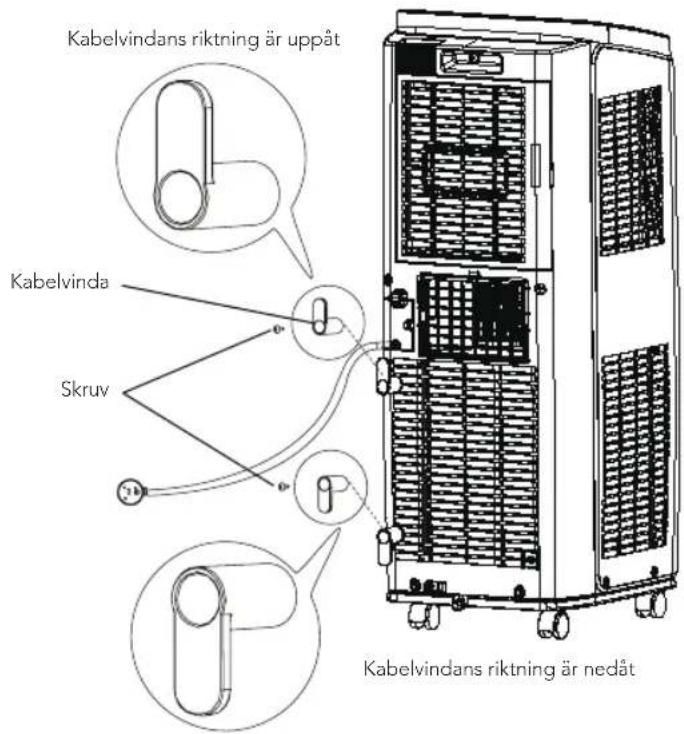

• Montera krokarna till kabelvindan på baksidan av enheten med skruvar (se riktningen i följande gur)

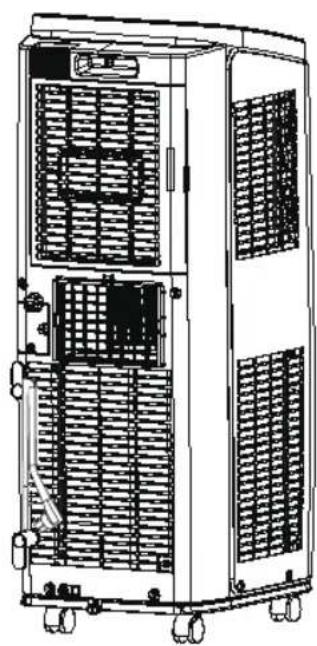

• Linda upp elkabeln runt vindan Kabelvindans riktning är uppåtKabelvindaKabelvindans riktning är nedåtSkruv92

När du använder den nedre dräneringsporten för att tömma vatten ska du sätta i dräneringsröret före användning. Dålig dränering påverkar enhetens normala drift. Montera dräneringsröret på följande sätt:

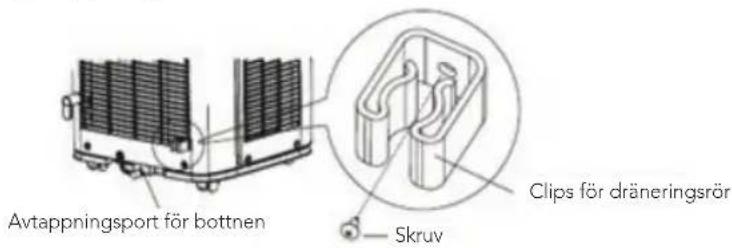

1. Fäst clipset till dräneringsröret med en skruv till höger på baksidan nära

dräneringsöppningen.

2. Ta bort gummipluggen från bottendräneringsporten.

3. För in dräneringsröret i bottendräneringsporten och skruva fast det.

4. Sätt gummipluggen i den andra ändan av dräneringsröret xera den med

slangklämma och fäst sedan dräneringsröret i clipset. Avtappningsport för bottnenSkruvClips för dräneringsrörAvtappningsport för bottnenGummipluggClips för dräneringsrörDräneringsrörAvtappningsport för bottnen93

1. Avloppsvatten från bottendräneringsporten

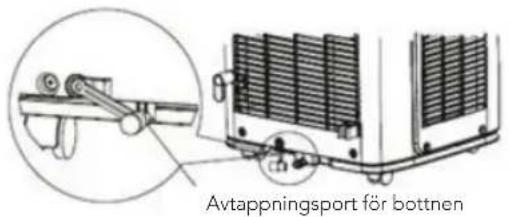

– Stäng av enheten och dra ut stickkontakten ur vägguttaget. – Placera en vattenbehållare under den nedre dräneringsporten eller ytta enheten till en plats där den kan tömmas. – Ta bort gummipluggen från den nedre avtappningsporten för att tömma ut vattnet. – Sätt i gummipluggen efter tömningen. – Sätt i stickkontakten i vägguttaget och sätt på enheten.

2. Dränera vatten från den mittersta dräneringsporten.

Observera: Vattnet kan automatiskt tömmas i en golvbrunn genom att man ansluter en slang med 13 mm innerdiameter (ingår ej). – Ta bort dräneringslocket genom att vrida det moturs och ta sedan bort gummiproppen från munstycket. – Skruva fast dräneringskopplingen på pipen genom att vrida den medurs.94

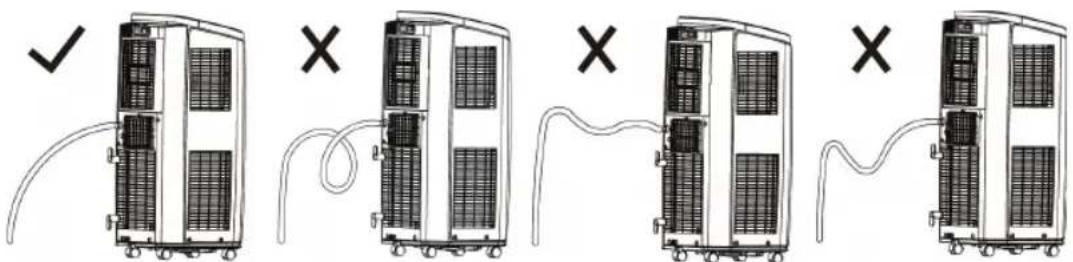

BRUKSANVISNING · LUFTKONDITIONERING – Trä på dräneringsslangen på dräneringskopplingen. Observera: Vid användning av kontinuerlig dränering från mittenhålet placera enheten på en plan yta och se till att den anslutna slangen är fri från hinder och är riktad nedåt. Om enheten ställs på ett ojämnt underlag eller att vattnet inta kan rinna fritt i slangen kan det resultera i vatten fyller upp chassit och gör att enheten stängs av. Töm vattnet från chassit om enheten stängs av och kontrollera sedan enhetens placering och slangen.

INSTALLATION AV VÄRMEUTLOPPSRÖR

1. Trä på anslutningarna A och B medsols i båda ändar av värmeutloppsröret.

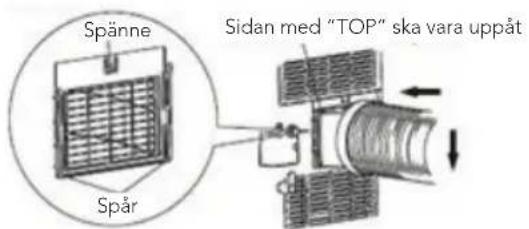

2. Trä in anslutningen A i spåren på enheten (med ”TOP” uppåt) tills du hör ett

klickljud. Anslutning AMedursMedursUtloppsrör för värmeBakre klämmaSpänne Spår Sidan med ”TOP” ska vara uppåt95

3. Led värmeutloppsröret utomhus. Välj ett fönster utan direkt solljus för bästa

effekt. Håll övriga fönster stängda.

4. Skjut och öppna utblåskåpan på fönsterpanelen och fäst den bakre klämman.

(Tillval) ATT TÄNKA PÅ NÄR MAN MONTERAR UTLOPPSRÖRET

• För att förbättra kylningseffektiviteten bör värmeutloppsröret vara så kort som möjligt och jämnt utan böjningar för att säkerställa ett jämnt värmeutsläpp.

• Värmeutloppets längd är mindre än 1 m. Vi rekommenderar att du använder kortast möjliga längd.

• Vid montering ska värmeutloppsröret vara så rakt som möjligt. Förläng inte röret eller anslut det inte till annat värmeutsläpp. KorrektKorrektKorrekt Fel96

BRUKSANVISNING · LUFTKONDITIONERING GARANTI Wilfa ger en garanti på fem (5) år på denna produkt från och med inköpsdatum. Garantin täcker tillverkningsfel eller defekter som uppstår under garantiperioden. Ditt inköpskvitto fungerar som bevis gentemot återförsäljaren om du åberopar garanti. Garantin gäller endast produkter som köps och används för privat bruk, för normala hushållsändamål. Garantin gäller inte om produkten används för kommersiella ändamål. Garantin gäller inte om produkten används felaktigt eller oaktsamt, om du underlåter att följa Wilfas anvisningar, om produkten har modierats eller om reparation har utförts av en icke auktoriserad person/ verkstad. Garantin omfattar vidare inte fel som uppstår till följd av normalt slitage, felaktig användning, bristande underhåll eller felaktig elektrisk spänning eller:

• Överbelastning av produkten

• Delar som normalt slits

• Delar som du kan förvänta dig ska bytas ut regelbundet (t.ex. lter, batteri) Bruksanvisningen nns även på vår hemsida wilfa.se97

Wilfa Sverige AB Traktorvägen 6B 4 trp., 226 60 Lund, Sverige

För support besök oss på wilfa.se och se vår kundservice-/supportsida. Här hittar du svar på vanliga frågor, reservdelar, tips och tricks och all vår kontaktinforma- tion. ÅTERVINNINGSBARHET Denna märkning anger att produkten inte får kastas med vanligt hushållsavfall inom EU. För att förhindra skador på miljö och människor ska produkten lämnas in och återvinnas i enlighet med gällande miljöbestämmelser. Den uttjänta produkten kan lämnas på angivna återvinningsanläggningar eller lämnas till din lokala återförsäljare. Där kan du lämna produkten för miljövänlig återvinning gratis.98
