BEDIENUNGSANLEITUNG Deluxe Power Rack 3.1 Energetics

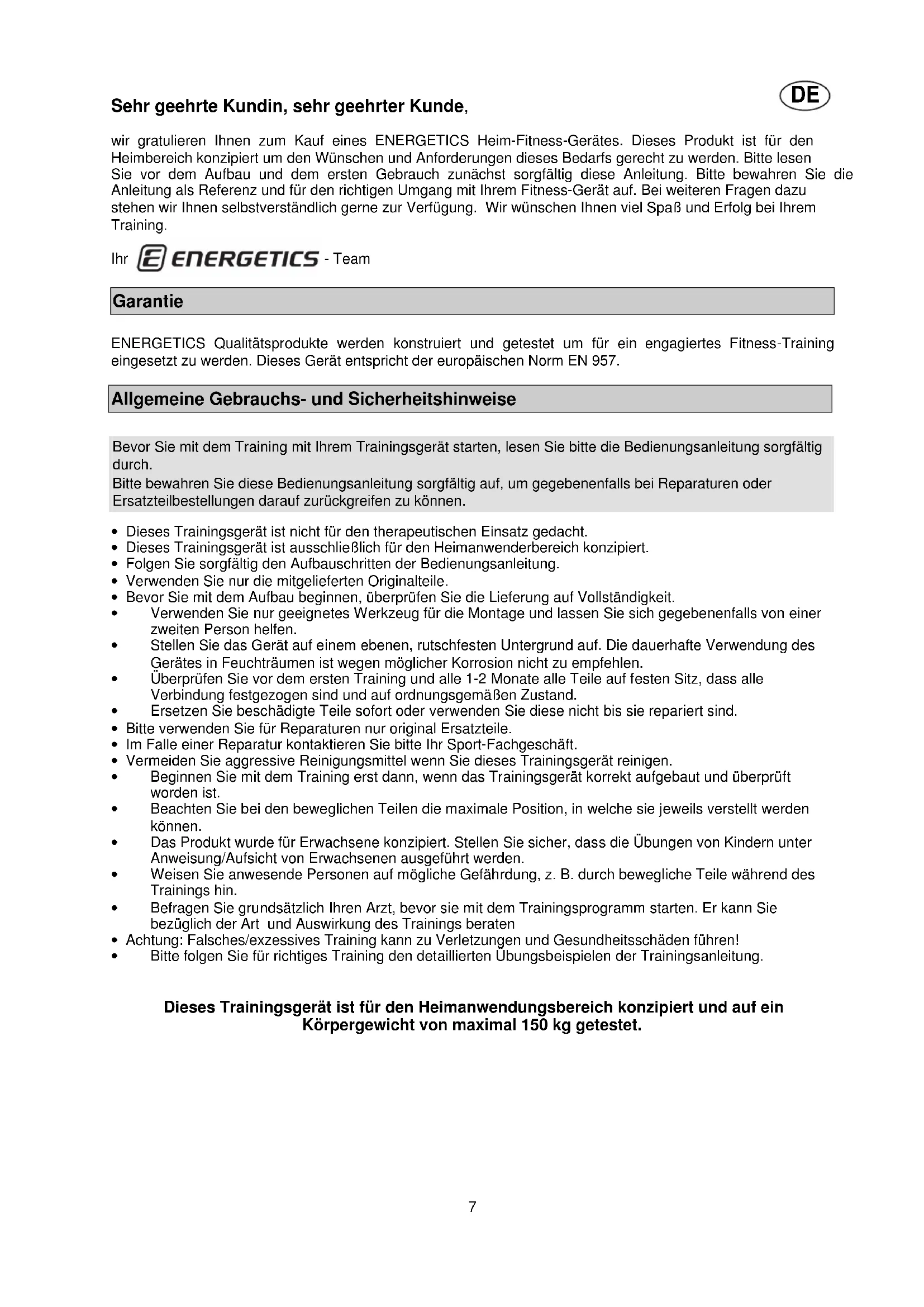

Sehr geehrte Kundin, sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf eines ENERGETICS Heim-Fitness-Gerätes. Dieses Produkt ist für den Heimbereich konzipiert um den Wünschen und Anforderungen dieses Bedarfs gerecht zu werden. Bitte lesen Sie vor dem Aufbau und dem ersten Gebrauch zunächst sorgfältig diese Anleitung. Bitte bewahren Sie die Anleitung als Referenz und für den richtigen Umgang mit Ihrem Fitness-Gerät auf. Bei weiteren Fragen dazu stehen wir Ihnen selbstverständlich gerne zur Verfügung. Wir wünschen Ihnen viel Spaß und Erfolg bei Ihrem Training.
Ihr E ENERGETICS - Team
Garantie
ENERGETICS Qualitätsprodukte werden konstruiert und getestet um für ein engagiertes Fitness-Training eingesetzt zu werden. Dieses Gerät entspricht der europäischen Norm EN 957.
Allgemeine Gebrauchs- und Sicherheitshinweise
Bevor Sie mit dem Training mit Ihrem Trainingsgerät starten, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.
Bitte bewahren Sie diese Bedienungsanleitung sorgfältig auf, um gegebenenfalls bei Reparaturen oder Ersatzteilbestellungen darauf zurückgreifen zu können.
- Dieses Trainingsgerät ist nicht für den therapeutischen Einsatz gedacht.
- Dieses Trainingsgerät ist ausschließlich für den Heimanwenderbereich konzipiert.
- Folgen Sie sorgfältig den Aufbauschritten der Bedienungsanleitung.
- Verwenden Sie nur die mitgelieferten Originalteile.
- Bevor Sie mit dem Aufbau beginnen, überprüfen Sie die Lieferung auf Vollständigkeit.
- Verwenden Sie nur geeignetes Werkzeug für die Montage und lassen Sie sich gegebenenfalls von einer zweiten Person helfen.
- Stellen Sie das Gerät auf einem ebenen, rutschfesten Untergrund auf. Die dauerhafte Verwendung des Gerätes in Feuchträumen ist wegen möglicher Korrosion nicht zu empfehlen.
- Überprüfen Sie vor dem ersten Training und alle 1-2 Monate alle Teile auf festen Sitz, dass alle Verbindung festgezogen sind und auf ordnungsgemäßen Zustand.
- Ersetzen Sie beschädigte Teile sofort oder verwenden Sie diese nicht bis sie repariert sind.
- Bitte verwenden Sie für Reparaturen nur original Ersatzteile.
- Im Falle einer Reparatur kontaktieren Sie bitte Ihr Sport-Fachgeschäft.
- Vermeiden Sie aggressive Reinigungsmittel wenn Sie dieses Trainingsgerät reinigen.
- Beginnen Sie mit dem Training erst dann, wenn das Trainingsgerät korrekt aufgebaut und überprüft worden ist.
- Beachten Sie bei den beweglichen Teilen die maximale Position, in welche sie jeweils verstellt werden können.
- Das Produkt wurde für Erwachsene konzipiert. Stellen Sie sicher, dass die Übungen von Kindern unter Anweisung/Aufsicht von Erwachsenen ausgeführt werden.
- Weisen Sie anwesende Personen auf mögliche Gefährdung, z. B. durch bewegliche Teile während des Trainings hin.
- Befragen Sie grundsätzlich Ihren Arzt, bevor sie mit dem Trainingsprogramm starten. Er kann Sie bezüglich der Art und Auswirkung des Trainings beraten
- Achtung: Falsches/exzessives Training kann zu Verletzungen und Gesundheitsschäden führen!
- Bitte folgen Sie für richtiges Training den detaillierten Übungsbeispielen der Trainingsanleitung.
Dieses Trainingsgerät ist für den Heimanwendungsbereich konzipiert und auf ein Körpergewicht von maximal 150 kg getestet.
Trainingsanleitung
KRAFT-TRAINING PROGRAMME
Am besten geeignet für Personen die:
- Ausdauer und Krafttraining auseinander halten möchten
■ Dreimal - oder mehr die Woche trainieren möchten
- Mit einer hohen Intensität trainieren möchten, um die Definition der Muskeln zu verbessern?
- Mehrere Sätze pro Übung durchführen möchten
Intensität: Hoch
Wiederholungen: * 8-12
Pause: 30 Sekunden bis 2 Minuten
Sätze: * 1 bis 3
Trainingsintervalle pro Woche: 2 bis 3
Wichtig: Um eine umfangreiche Fitness zu erreichen, sollten Sie 2 –3 Tage die Woche Ausdauertraining in Verbindung mit 2 – 3 Tagen Krafttraining absolvieren.
ZIRKEL-TRAININGS-PROGRAMME
Am besten geeignet für Personen die:
- Ausdauer und Krafttraining kombinieren möchten
- Nur drei Tage die Woche Zeit haben, um zu trainieren
- ein Grundlagenausdauertraining möchten
■ Probleme hatten das richtige Training zu finden
Intensität: gemäßigt/niedrig
Wiederholungen: * 15-20
Pause: sehr wenig
Sätze: * 1
Trainingsintervalle pro Woche: 3
Wichtig: Stellen Sie Ihr Trainingsprogramm von Zeit zu Zeit um, um eine Stagnation zu vermeiden und die Muskeln von den Wiederholungen und der Reizsetzung erholen lassen zu können.
Personen die Kraftraining durchführen:
- Absolvieren Sie einmal die Woche ein Kreislauftraining.
- Teilen Sie sich die Woche auf:
- einen Tag Krafttraining
- einen Tag Ausdauertraining
- einen Tag Zirkeltraining
Vermeiden Sie Überanstrengung und verbessern Sie Ihre Ausdauerfitness, wenn Sie alle 6 bis 8 Wochen eine Woche Zirkeltraining einlegen.
Leute die Zirkeltraining durchführen:
- Wenn Sie möchten, absolvieren Sie jeden zweiten Tag und zwischen dem Zirkeltraining ein Ausdauertraining.
Denken Sie daran, mindestens einmal die Woche Pause zu machen.
- Legen Sie ein Krafttraining oder ein Ausdauertraining in Ihr wöchentliches Programm.
* Wiederholungen. Die Zahl sagt an, wie viele Wiederholungen Sie in der jeweiligen Übung machen sollen.
*Sätze: Die Zahl sagt an wie oft Sie die Übung durchführen sollen. (2 Sätze a 12 Wiederholungen).
Sorgfalt und Wartung
- Um die Gefahr von Korrosionsschäden zu vermeiden, verwenden oder lagern Sie dieses Heim-Fitness-Gerät nicht in feuchten Räumen.
- Überprüfen Sie spätestens alle 4 Wochen, dass alle Verbindungen fest angezogen und in einem guten Zustand sind.
- Im Falle einer Reparatur kontaktieren Sie bitte Ihren Händler.
- Ersetzen Sie beschädigte Teile sofort und/oder verwenden Sie diese nicht bis sie repariert sind.
- Bitte verwenden Sie für Reparaturen nur original Ersatzteile
- Verwenden Sie zum reinigen einen feuchten Lappen und vermeiden Sie die Anwendung von aggressiven Reinigungsmitteln.
- Wischen Sie unmittelbar nach dem Training den Schweiß ab. Schweiß kann zu Schäden führen und die Funktion des Heim-Fitness-Gerätes beeinträchtigen.
Aufbau
- Folgendes Werkzeug wird zum Aufbau empfohlen: zwei verstellbare Schraubenschlüssel (Franzose) und ein Imbuss-Schlüssel.
- Verwenden Sie bei der Montage immer die richtigen Schrauben:
Für Löcher mit einer rechteckigen Aussparrung Schrauben, die einen entsprechenden Kopf haben. Die Unterlegscheibe kommt immer auf die Seite, auf der die Schraube mit der Mutter fixiert wird.
Für runde Löcher Schrauben mit einem runden Kopf.
- Ziehen Sie die Schrauben erst dann fest, wenn alle Schrauben verbaut sind.
- Aufstellmaß: L 150 x B 80 x H 158 cm
Folgende Abbildungen sind in der Aufbauanleitung verwendet.
Festziehen von Muttern und Schrauben
Nachdem alle Komponenten und Schrauben in diesen und vorangegangenen Schritten montiert sind, können Sie alle verbauten Schrauben und Muttern festziehen.
Anmerkung: Achten Sie darauf, dass Sie verstellbare Teile nicht zu fest anziehen. Diese verstellbaren Teile müssen leicht gängig sein.
Ziehen Sie in diesem Schritt die Muttern und Schrauben nicht fest an. Wenn das "Jetzt festziehen"-Bild (siehe oben) im nächsten Schritt erscheint, stellen Sie sicher, dass alle Schrauben die bereits montiert sind auch festgezogen wurden.
Ersatzteilliste – DPR 3.1 - 2010
| Nr. | Bezeichnung Größe Menge | | |
| 1 | Senkrechte Stütze 2 | | |
| 2 | Grundrahmen 2 | | |
| 3 | Querstütze 1 | | |
| 4 | Hintere Stütze 2 | | |
| 5 | Gewichtsablage 2 | | |
| 6 | Rechte Hantelstangenablage, kurz 1 | | |
| 7 | Rechte Hantelstangenablage, lang 1 | | |
| 8 | Linke Hantelstangenablage, kurz 1 | | |
| 9 | Linke Hantelstangenablage, lang 1 | | |
| 10 | Metallplatte 75mm x 45mm 2 | | |
| 11 | Abdeckkappe | 4 | |
| 12 | Abdeckkappe | ∅ 60mm | 2 |
| 13 | Abdeckkappe | 40mm x 60mm | 2 |
| 14 | Gewichtsablage-Überzug, groß | ∅ 50mm x 210mm | 2 |
| 15 | Abdeckkappe | ∅ 25mm | 2 |
| 16 | Abdeckkappe Schrauben | | 18 |
| 17 | Gewichtsablage-Überzug | ∅ 27mm | 2 |
| 18 | Gummidämpfer | 90mm x 40mm | 2 |
| 19 | Gummidämpfer | 140mm x 50mm | 2 |
| 20 | Schnellverschluss, groß | ∅ 49mm | 2 |
| 21 | Schnellverschluss, klein | ∅ 24.5mm | 2 |
| 22 | Schraube | M10 x 60mm | 2 |
| 23 | Schraube | M10 x 65mm | 8 |
| 24 | Schraube | M10 x 75mm | 4 |
| 25 | Mutter, selbstsichernd | M10 | 12 |
| 26 | Unterlegscheibe | ∅ 10mm | 26 |
| 27 | Abdeckkappe | ∅ 19mm | 16 |
| 28 | Schraube | STE2.9 x 13mm | 4 |
