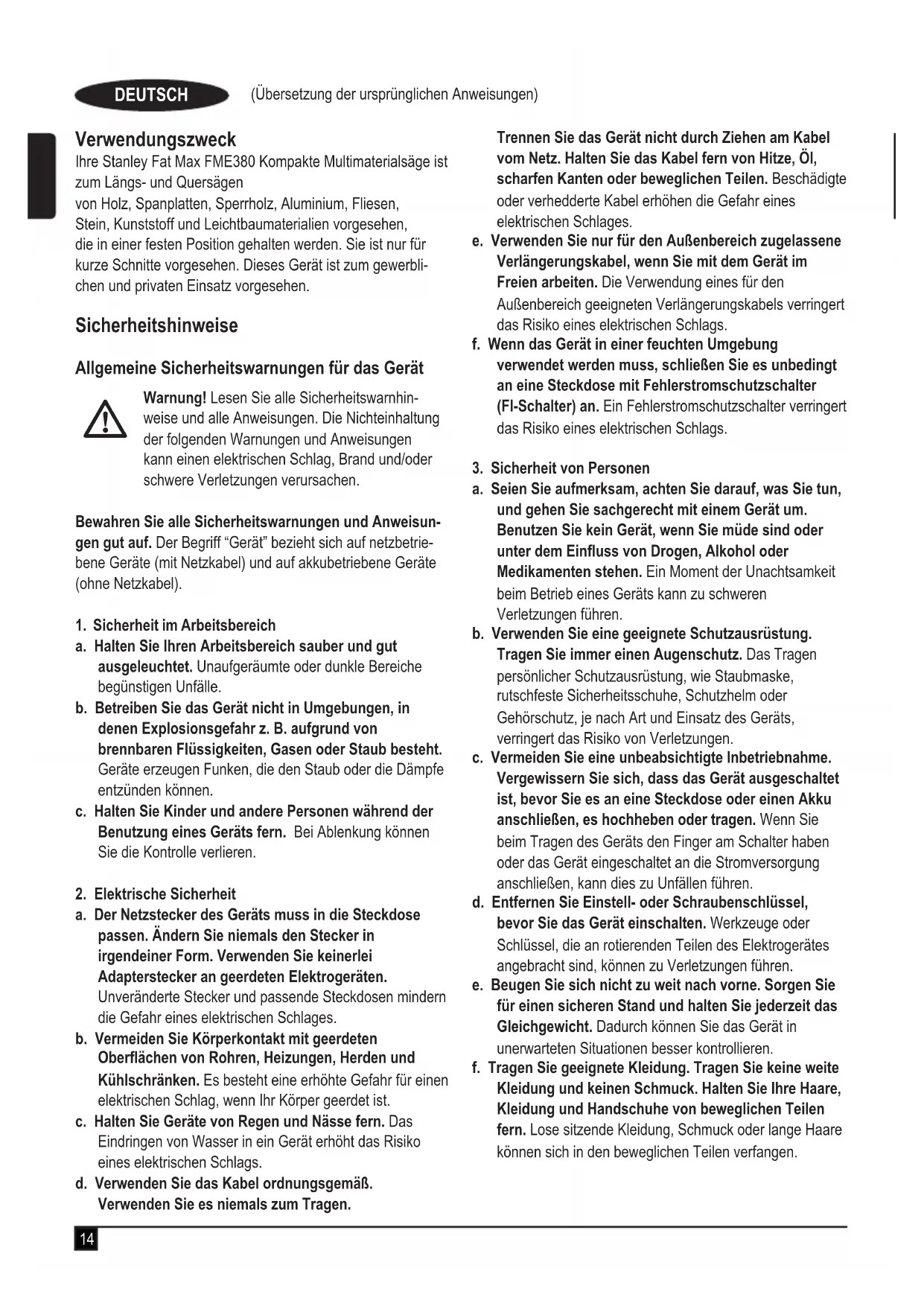

Ohre Stanley Fat Max FME380 Kompakte Multimaterialsäge ist zum Längs- und Quersagen

von Holz, Spanplatten, Sperrholz, Aluminium, Fliesen, Stein, Kunststoff und Leichtbaummaterialien vorgesehen, die in einer festen Position gehalten werden. Sie ist nur für kurze Schnitte vorgesehen. Dieses Gerät ist zum gewerblichen und privaten Einsatz vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarnings für das Gerät

Warning! Lesen Sie alle Sicherheitswärnhinweise und alle Anweisungen. Die Nichteinhaltung der folgenden Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitswarnings und Anweisungen gut auf. Der Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich

a. Halten Sie ihren Arbeitsbereich sauber und gut ausgeleucht. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
b. Betreiben Sie das Gerät nicht in Umgebungen, in denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzüden können.
c. Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Bei Ablenkung konnen Sie die Kontrolle verlieren.

1. Elektrische Sicherheit

a. Der Netzstecker des Geräts muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
c. Halten Sie Geräte von Regen und Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags.
d. Verwenden Sie das Kabel ordnungsgemäß.
Verwenden Sie es niemals zum Tragen.

Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

e. Verwenden Sie nur für den Außenbereich zugelassene Verlängerungskabel, wenn Sie mit dem Gerät im Freien arbeiten. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.
f. Wenn das Gerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (Fl-Schalter) an. Ein Fehlerstromschutzschalter verringgert das Risiko eines elektrischen Schlags.

1. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie sachgerecht mit einem Gerät um. Benutzen Sie kein Gerät, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Geräts kann zu schweren Verletzungen führen.
b. Verwenden Sie eine geeignete Schutzausrüstung. Tragen Sie immer einen Augenschutz. Das Tragen personlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Gerats, verringt das Risiko von Verletzungen.
c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschelt ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheiten oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d. Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerä einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.
e. Beugen Sie sich nicht zuweit nach vorne. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare konnen sich in den beweglichen Teilen verfangen.

g. Falls Vorrichtungen zum Absaugen oder Auffangen von Staub vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden einer Staubauffangvorrichtung verringert Gefährdungen durch Staub.

4. Gebrauch und Pflege von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für ihre Arbeit passende Gerät. Das richtige Gerät wird die Aufgabe better und{sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.

b. Verwenden Sie das Gerät nicht, wenn der Ein-/ Ausschalter nicht Funktioniert. Ein Gerät, das sich nicht mehr ein- oder ausschalten{lsst, ist gefährlich und muss repariert werden.

c. Ziehen Sie den Stecker aus der Steckdose, oder trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorbeugemaßnahmen mirnern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.

d. Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind in den Händen nicht geschulter Personen gefährlich.

e. Halten Sie das Gerät in einem einwandfrei Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Bei Beschädigungen halten Sie das Gerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Geräte.

f. Halten Sie Schneidgeräte scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.

g. Verwenden Sie Geräte, Zubehör, Einsätze usw. entsprechend diesen Anweisungen und berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Zwecke kann zu gefährlichen Situationen führen.

5. Service

a. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

Sicherheitshinweise für Sagen

Vorgehen beim Sagen

Gefahr: Halten Sie ihre Hande vom Sägebereich und dem Sägeblatt fern. Halten Sie die andere Hand am Zusatzgriff oder dem Motorgehäuse. Wenn Sie die Säge mit beiden Händen halten, kann das Sägeblatt keine Verletzungen an den Händen verursachen.

Greifen Sie niemals unter das Werkstück. Die Schutzeinrichtungen können Sie nicht vor dem Teil des Sägeblatts schätzen, der sich unterhalb des Werkstücks befindet.
Stellen Sie die Schnittiefe auf die Dicke des Werkstücks ein. Unterhalb des Werkstücks solle weniger als ein ganzer Sagezahn sightbar sein.
Halten Sie das zu schneidende Werkstück niemals mit den Händen oder über den Beinen. Sichern Sie das Werkstück auf einer stabilen Plattform. Es ist wichtig, das Werkstück richtig abzustützen, damit Ihr Körper geschätzt wird, die Trennscheibe nicht festklemmt und Sie die Kontrolle behalten.
Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidewerkzeug versteckte Leitungen oder die eigene Anschlussleitung berühren können. Der Kontakt mit stromfuhrenden Leitungen kann auch offen liegende Metalteile am Gerät unter Strom setzen und zu einem Stromschlag führen.
Verwenden Sie beim Längsschneiden stets einen Parallelanschlag oder eine gerade Schnittführung. Auf diese Weise wird die Genauigkeit des Schnits verbessert, und die Gefahr, dass sich das Sägeblatt verklemmt, wird reduziert.
Verwenden Sie stets Sägeblätter der richtigen Höhe und Form (Diamant kontra rund) der Wellenbohrungen.

Trennscheiben, die nicht zu den Befestigungsteilen der Säge passen, laufen exzentrisch, was zu einem Kontrollverlust führt.

Verwenden Sie niemals beschädigte oder falsche Unterlegscheiben oder einen beschädigten oder falschen Bolzen für das Sägeblatt. Die Unterlegscheiben und der Bolzen für die Trennscheibe wurden speziell für ihre Säge konstruiert, so dass eine optimale Leistung und Betriebssicherheit erzielt wird.

Warning! Die Berührung und das Einatmen von Stäuben, die beim Sagen von Materialien entstehen, können beim Bediener und bei Umstehenden gesundheitliche Schäden verursachen. Tragen Sie eine speziell für den Schutz vor Staub und Dämpfen vorgesehene Staubmaske, und stellen Sie safer, dass auch andere Personen entsprechend geschützt sind, die den Arbeitsplatz betreten oder sich dORT aufhalten.

Entfernen Sie nach dem Sagen sorgfältig alle Staubreste.
Verhindern Sie, dass Kinder oder Schwangere den Arbeitsplatz betreten.
Essen, trinken und rauchen Sie nicht am Arbeitsplatz.
Entsorgen Sie Staubteilchen und andere Schleifabfälle sachgerecht.

Die bestimmungsgemäß Verwendung ist in dieser Betriebsanleitung beschreiben. Die Verwendung von Zubehör- oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschrieben Verfahren können zu Verletzungen und/oder Sachschäden führen.
Das Zubehörteil bewegt sich auch dann noch, wenn Sie den Schalter losgelassen haben. Schalten Sie das Gerät vor dem Ablegen stets aus, und warten Sie, bis das Zubehörteil zum Stillstand gekommen ist.
Halten Sie die Sägeblätter scharf. Stumpfe oder beschädigte Klingen können dazu führen, dass das Gerät unter Druck blockiert oder ausbricht. Verwenden Sie immer ein für das jeweilige Werkstück und die Schnittart geeignetes Sägeblatt.
Achten Sie beim Sagen von Rohren oder Leitungen darauf, dass diese frei von Wasser, Stromkabeln und Ahnlichem sind.
Berühren Sie das Werkstück oder das Sageblatt nicht direkt nach dem Gebrauch. Sie können sehr heiß werden.
Achten Sie auch auf nicht sightbare Gefahren, wenn Sie in Wände, Böden oder Decken sagen. Prufen Sie diese Stellen auf dahinter liegende Kabel oder Rohre.
Vermeiden Sie das Sagen von Nageln, kontrollieren SieDMAher das Material, das gesagt werden soll, um zu sehen,ob sich darin Nagel befinden; wenn ja, entfernen Sie diese vor dem Sagen.
Tragen Sie niemals eine laufende Säge seitlich am Körper.
Achten Sie darauf, dass der Sicherungshebel für die Sageblatttiefe gesichert ist, bevor Sie einen Schnitt machen.

Wenn die Schneidarbeit unterbrochen wird oder das Sägeblatt klemmt, schalten Sie die Säge aus, und halten Sie sie fest im Material, bis das Sägeblatt vollständig zum Stillstand kommt. Versuchen Sie niemals, das Sägeblatt aus dem Werkstück zu entfernen oder nach hinter den ziehen, während das Sägeblatt in Bewegung ist, da dies zu einem Rückschlag führen kann.

Weitere Sicherheitsanweisungen für alle Sagen

Rückschlagursachen und damit verbundene Sicherheitshinweise

Ein Rückschlag ist die plötzliche Reaktion auf ein eingeklemmtes, hangendes oder falsch ausgerichtetes Sageblatt. Dies führt dazu, dass sich die Sage unkontrolliert nach oben und aus dem Werkstück in Richtung Benutzer Herausbewegt;
- Falls das Sägeblatt eingeklemmt wird oder durch den Schlitz hängen bleibt, so wird das Sägeblatt festgebremst, und durch die Reaktion des Motors wird die Einheit rasch zum Benutzer zurückgeschnellit;
Falls das Sägeblatt verdreht oder im Schnitt falsch ausgerichtet wird, so konnen sich die Zähne an der Hinterkante des Sägeblatts in die Oberfläche des Holzes graben, wodurch das Sägeblatt aus dem Schlitz "herausklettert" und in Richtung Benutzer zusckschnelt.

Ein Rückschlag ist das Resultat eines Missbrauchs und/oder einer falschen Bedienung der Kettensäge oder falscherArbeitsbedingungen. Er kann durch die entsprechenden unter angegebenen Vorsichtsmaßnahmen vermieden werden.

Halten Sie die Säge mit beiden Händen fest, und positionieren Sie ihre Arme so, dass Sie Rückschlägen entgegenwirken können. Positionieren Sie ihren Körper auf einer der beiden Seiten des Säeblatts, jedoch nicht in einer Reihe mit dem Säeblatt. Ein Rückschlag kann dazu führen, dass die Säge zurückschnelt; die Rückschlagkräfte können jedoch vom Bediener unter Kontrolle gehalten werden, wenn entsprechende Vorsichtsmaßnahmen getroffen werden.
Wenn das Säeblatt klemmt oder Sie die Schneiderarbeit aus sonstigen Gründen unterbrechen sollen, schalten Sie die Säge aus, und halten Sie sie bewegungslos im Material, bis das Säeblatt vollständig zum Stillstand kommt. Versuchen Sie niemals, das Säeblatt aus dem Werkstück zu entfern den oder nach hinten zuziehen, während das Säeblatt in Bewegung ist, da dies zu einem Rückschlag führen kann. Untersuchen Sie den Fall und treffen Sie Abhilfemaßnahmen, um die Ursache des Hangens des Säeblatts zu beseitigen.

Wird eine Säge im Werkstück wieder in Betrieb genommen, zentrierten Sie das Sägeblatt im Schlitz und vergewissern Sie sich, dass die Sägeblattzähne nicht in das Material eingreifen. Wenn das Sägeblatt klemmt, kann es beim erneuten Einschalten nach oben gehoben werden, oder es kann zu einem Rückschlag vom Werkstück kommt.
Stützen Sie große Platten ab, damit das Sägeblatt nicht eingeklemmt wird und kein Rückschlag entstehen. Große Platten neigen zum Durchbiedgen unter ihrem eigenen Gewicht. Unter der Platte in der Höhe der Schnittlinie und in der Höhe der Plattenkante müssen auf beiden Seiten Stützen platziert werden.
Verwenden Sie niemals stumpfe oder beschädigte Sägeblätter. Ungeschärfte oder falsch geschrankte Sägeblätter erzeugen einen schmalen Sageschlitz. Die Folgs sind übermäßige Reibung, Verklemmen des Sägeblatts und Rückschlag.
Die Sicherungshebel für die Sägeblattiefe und – neigung mussen fest und gesichert sein, bevör der Schnitt durchgeführt wird. Wenn sich die Sägeblatteinstellung beim Schneiden ändert, kann dies zu Klemmen und Rückschlag führen.
Gehen Sie beim Sagen in Wände oder sonstige unübersichtliche Bereiche besonderss vorsichtig vor. Die vorstehende Klinge kann in Objekte schneiden, die zu einem Rückschlag führen.

Funktion der unteren Schutzvorrichtung

Vergewissern Sie sich vor jedem Gebrauch, dass die Schutzvorrichtung richtig schließt. Benutzen Sie die Säge nicht, wenn sich die Schutzvorrichtung nicht frei bewegen lasst und das Blatt nicht vollständig umschließt. Klemmen oder binden Sie die Schutzvorrichtung keinesfalls so fest, dass das Sägeblatt freiieigt. Wenn die Säge versehentlich fallen gelassen wird, kann sich die Schutzvorrichtung verbiegen. Stellen Sie safer, dass sich die Schutzvorrichtung frei bewegen lasst und inSAMtlichen Schnittwinkeln und -tiefen nicht das Sägeblatt oder ein anderes Teil berührt.
Überprüfen Sie die Funktionsfähigkeit der Feder für dieunte Schutzvorrichtung.Falls Schutzvorrichtung und Feder nicht einwandfrei funktionieren, so müssen.
these Teile vor dem Gebrauch instandgesetzt werden.
Moglicherweise arbeitet dieunte Schutzvorrichtung aufgrund beschadigter Teile, Harzablagerungen oder einer Ansammlung von Spanen schwergängig.
Derunte Blattschutzfarndurbe speziellen Schnittenwie Eintauch-und Verbundschnitten von Handzurückgezogen werden.

Heben Sie dieunte Schutzvorrichtung an, indem Sie den Einzugshebel einfahren,und sobald das Sägeblatt in den Werkstoff tritt,muss dieunte Schutzvorrichtung freigegeben werden. Bei allen anderen Sägerarbeitemussdieunte Schutzvorrichtung automatisch arbeiten.

Achten Sie stets darauf, dass der untere Blattschutz das Sägeblatt umschliebt, bevor Sie die Säge auf einer Werkbank oder auf dem Boden ablegen. Ein ungeschützt auslaufendes Sägeblatt lost eine Rückwärtsbewegung der Säge aus und zerschneidet alles, was sich im Weg befindet. Seien Sie sich darüber im Klaren, dass es eine Zeit dauer, bis das Sägeblatt zum Stillstand kommt, nachdem der Schalter losgelassen wurde.

Sägeblätter

Verwenden Sie keine Blätter mit einem kleineren oder größeren Durchmesser als empfohlen. Angaben über die richtigen Säeblätter sind den Technischen Daten zu entnahmen. Verwenden Sie nur die in thisem Handbuch spezifizierten Säeblätter im Einklang mit EN 847-1.
Warning! Verwenden Sie auf keinen Fall Trennscheiben.

Sicherheit anderer Personen

Dieses Werkzeugarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, wenn sie bei der Verwendung des Geräts beaufsichtigt oder angeleitet werden und die möglichen Gefahren verstehen.
Kinder {durref}nicht mit dem Gerat spielen. Reinigung und Wartungsarbeiten {durref}n von Kindern nur unter Aufsicht durchgefuhrt werden.

Restrisiken

Beim Gebrauch these Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswannungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch.

Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese sind:

Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursacht werden.
Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehor verursacht werden.
Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
Beeinträchtigung des Gehörs.

Gesundheitsrisiken durch das Einatmen von Staub beim Verwenden des Gerats (beispisseweise bei Holzarbeiten, insbesondere Eiche, Buche und MDF.)

Vibration

Die in den Abschnitten "Technische Daten" und "EG-Konformitätserklärung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außen dem kann mit Hilfe these Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschiedt werden.

Warning! Die bei Verwendung des Geräts auftretende Vibrationsemission hangt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Für die Ermittlung der Vibrationsbelastung mussen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu konnen.

Etiketten am Werkzeug

Folgende Piktomagramme sowie der Datumcode befinden sich auf dem Werkzeug:

Warning! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.

Tragen Sie eine Schutzbrille.

Tragen Sie Gehorschutz.

Tragen Sie eine Staubmaske.

Das GeratarfndichtvonPersonenunter 16Jahren verwendetwerden.

Bereich "Keine Hande" - Halten Sie Finger und Arme von den rotierenden Sägeblättern fern.

Tragen Sie beim Umgang mit den Sageblättern Handschuhe.

Warning! Laserstrahlung.

Blichen Sie nicht unter Verwendung optischer Hilfsmittel direkt in den Laserstrahl.

Elektrische Sicherheit

Dieses Gerät ist schutzisoliert, daß ist keine Erdleitung erforderlich. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

Ist das Netzkabel beschädigt, muss es durch den Hersteller oder eine Stanley Fat Max Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährung zu vermeiden.

Merkmale

Dieses Gerat verfügbar über eine oder alle der folgenden Merkmale:

1. Ausloser Ein-/Ausschalter
2. Schnitttiefenskala
3. Klemme zum Festlegen der Schnitttiefe
4. Untere Schutzvorrichtung
5. Knopf zum Einstellen des Parallelanschlags
6. Parallelanschlag
7. Fußplatte
8. Spannflansch

9. Sägeblattschraube

10. Abzugssperre und Schuhentriegelungsknopf

11. Lüftungsschlitze

12. Laservisier
13. Anschluss für Staubabsaugvorrichtung
14. Spindelarretierung
15. Innensechskantschlüssel
16. Diamantsägeblatt
17. Sägeblatt aus geharteten Stahl
18. TCT-Sägeblatt
19. Spanabsaugschlauch
20. Schnittlinienanzeige

Montage

Prufen Sie das Gerät, die Teile und Zubehörteile auf Beschädigungen, die beim Transport entstanden sein konnten. Nehmen Sie sich vor der Montage und dem Betrieb etwas Zeit, um diesen Handbuch sorgfältig zulesen und den gesamten Inhalt zu verstehen.

Verwendung

Warning! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung.

Ein- und Ausschalten (Abb. A)

Hinweis:Bevor Sie den Ein/Aus-Schalter betätigten, überprüfen Sie, ob das Sageblatt richtig eingebaut ist und reibungslos lauft und ob die Sageblattklemmschraube richtig angezogen ist.

Drücken Sie auf Abzugssperre und den Schuhentriege-lungsknopf (10), um den Abzug freiugeben.
Schalten Sie das Werkzeug durch Ziehen des Abzugschalters (1) ein.
Schalten Sie das Werkzeug durch Loslassen des Abzugschalters (1) aus.

Einstellen der Schnitttiefe (0-28,5 mm) (Abb. B)

Losen Sie die Klemme (3).
Stellen Sie die gewünschte Schnitttiefe mit Hilfe der Skala (2) ein.
Ziehen Sie die Klemme (3) fest.
Für eine optimale Schnittqualität sollte das Sägeblatt nicht weiter als 3 mm unterhalb des Werkstücks reichen.
Bedenken Sie, dass die tatsächliche Schnitttiefe von Diamantscheiben sich um ca. 2 mm von der Schnitttiefe auf der Skala (2) unterscheidet.

Hinweis: Machen Sie immer erst einen Probeschnitt, um die tatsächliche

Schnittlinie zu überprüfen.

Staubabsaugung (Abb.C)

Verbinden Sie den Staubsaugerschlauch (19) wie gezeigt mit dem Verbindungsstück (13) und dem Staubsauger.

Warning! Der Staubsaugerschlauch damit keinesfalls in den Bereich der unteren Schutzvorrichtung gelangen oder den Schneidvorgang stären.

Warning! Verwenden Sie beim Schneiden von Metall keinen Staubsauger.

Wechseln des Sägeblatts (Abb. D - G)

Warning! Vor dem Wechseln von Sägeblättern oder bevor Wartungsarbeiten durchgeführt werden, ist sicherzustellen, dass das Werkzeug ausgeschaltet ist und von der Stromquelle getrennt wurde.

Stellen Sie die Schnitttiefe auf das Maximum ein (Abb. D).
Verwenden Sie den mitgelieferten Innensechskantschlüssel (15).
Halten Sie die Spindelarretierung (14) gedrückt (Abb. E). Entfernen Sie die Sägeblattschraube (9) mit dem Innensechskantschluss (15).

IM UHRZEIGERSINN (= in gleicher Richtung wie der eingeprägte Pfeil auf der Schutzvorrichtung) (Abb. F).

Lassen Sie die Spindelarretierung (14) los.
Entfernen Sie den Flansch (8).
Drucken Sie mit dem Daumen auf die Taste (10).
Heben Sie den Fuß (7) an und entfernen Sie das Sägeb-latt.
Installieren Sie das neue Sägeblatt und achten Sie damit darauf, es sich in die gleiche Richtung dreht wie der eingeprägte Pfeil auf der Schutzvorrichtung.
Montieren Sie den Flansch (8).
Ziehen Sie die Sägeblattschraube (9) durch Drehen des Innensechskantschlüssels (15)

GEGEN DEN UHRZEIGERSINN fest, während Sie die Spindelarretierung (14) gedrückt halten.

Lassen Sie die Spindelarretierung (14) los.

Verwendendes Geräts (Abb. H - M)

Stellen Sie die gewünschte Schnitttiefe ein.
Verbinden Sie den Stecker mit der Stromquelle.
Drucken Sie mit dem Daumen auf die Taste (10).
Setzen Sie das Werkzeug mit der Fußvorderseite flach auf das Werkstück.
Kippen Sie das Werkzeug so nach vorne, dass die Schnittlinienanzeige (20) an der gewünschten Schnittlinie ausgerichtet ist, die auf dem Werkstück markiert ist (Abb. H).
Stellen Sie sicher, dass die Sagezahne sich nicht im Werkstuck verkeilt haben.
Schalten Sie das Werkzeug ein.
Das Werkzeug sollte mit voller Geschwindigkeit laufen, bevor das Sageblatt in das Werkstück eintritt.
Das Werkzeug nicht mit Gewalt vorwärts bewegen (leichten und andauernden

Druck ausüben, um die Überhitzung der Sägeblattspitzen und beim Schneiden von Kunststoff das Schmelzen zu vermeiden).

Das Werkzeug während der Arbeit immer an den isolierten Griffbereichen halten.
Nach Abschluss des Schnits das Werkzeug durch Loslassen des Abzugs (1) ausschalten.
Sicherstellen, dass das Sägeblatt zum Stillstand gekommen ist, bevor Sie das Werkzeug vom Werkstück haben.

Elektronikfunktion. Laserstrahlaktivität (Abb. I)

Achtung! Bei Nichtgebrauch sollen den Laser ausschalten.

Schauen Sie nie direkt in den Laserstrahl; Laserstrahlung kann zu Augenverletzungen führen.

LASERSTRAHLUNG: NICT IN DEN LASERSTRAHL ODER IN LASERPRODUKTE DER KLASSE II BLICKEN.

Bevor die Laserlinie verschoben wird oder Wartungseinstellungen vorgenommen werden, muss der Netzstecker des Werkzeugs gezogen werden.

Zum Ein-/Ausschalten des Lasers betätigten Sie den Schalter (12a) an der Rückseite des Lasergehäuses.

Reinigen der Linse für das Laserlicht

Wenn die Linse für das Laserlicht verschmutzt ist oder Sägemehl an ihr haftet, so dass die Laserlinie nicht mehr gut sightbar ist, zieren Sie den Netzstecker der Säge und reinigen Sie die Linse vorsichtig mit einem feuchten, weichen Tuch. Verwenden Sie keine Lösungsmittel oder Reinigungsmittel auf Erdölbasis, diese können die Linse beschädigen.

Hinweis: Wenn die Laserlinie schwach und aufgrund direkter Sonneneinstrahlung fast oder vollig unsichtbar ist, weil in der Nähe von Fenstern garbeitet wird, verlagern sie den Arbeitsbereich an eine Stelle, die keiner direkten Sonneneinstrahlung ausgesetzt ist.

Hinweis: Alle Einstellungen für den Betrieb dieser Maschine wurden im Werk vorgenommen.

Vorsicht: Durch Verwendung von Steuerungen oder Anpassung oder Verfahren, die nicht in dieser Dokument angegeben sind, kann der Verwender gefährlicher Strahlung ausgesetzt werden. Wenn zusammen mit diesen Produkt optische Instrumente verwendet werden, erhöht sich die Gefahr von Augenschäden. Versuchen Sie nicht, den Laser selbst zu reparieren oder zu zerlegen. Wenn unqualifizierte Personen versuchen, diesen Laser-Produkt zu reparieren, kann es zu schweren Verletzungen kommt.

Jegliche Reparaturen an thisem Laser-Produkt müssen durch Mitarbeiter einer autorisierten Vertragswerkstatt erfolgen.

Eintauchschnitte (Abb.J)

Drucken Sie Taste (10).
Schalten Sie das Werkzeug ein.

Warning! Das Werkzeug sollte mit voller Geschwindigkeit laufen, bevor das Sägeblatt in das Werkstück eintritt.

Kippen Sie das Werkzeug so nach vorne, dass die Schnittlinienanzeige (20) an der gewünschten Schnittlinie ausgerichtet ist, die auf dem Werkstück markiert ist. Bewegen Sie das Werkzeug langsam vorwärts.

Warning! Ziehen Sie das Werkzeug niemals nach hinter.

Verwendung des Parallelanschlags (Abb.K)

Fur exakte Schnitte entlang einer Werkstückkante.
Kann in beiden Seiten des Füßes eingesetzt werden.

Einstellen des Parallelanschlags

Losen Sie den Knopf (5).
Stellen Sie die gewündte Schnittbreite mit Hilfe der Skala des Parallelanschlags ein (Verwendung der Schnittlinienanzeige (20) als 0-Referenz).

Ziehen Sie den Knopf fest (5).

Hinweise für optimale Arbeitsergebnisse

Nur scharfe Sägeblätter der richtigen Art und große verwenden (Abb. L)
Sageblätter aus geharteten Stahl (17) zum Schneiden von Holz, Aluminium, Kunststoff und alle Arten von Schichtholz verwenden
Die Diamantsäge (16) zum Schneiden von Keramik und Fliesen verwenden
Hartmetall-Sägeblätter (18) nur für Holz und Kunststoff verwenden

Schneiden großer Platten (Abb. M)

Die Platte nahe der Schnittlinie entweder am Boden, Tisch oder der Werkbank abstutzen.

Warning! Die Schnitttiefe so einstellen, dass Sie durch die Platte schneiden

und nicht durch die Stütze.

Wenn der Parallelanschlag die gewünschte Schnittbreite nicht erhögt, eine gerades Stück Holz als Führung an das Werkstück klammern oder nageln und die rechte Seite des Fußes gegen diese Führung setzen.

Splitterfreies Schneiden

• Immer die gute Seite des Werkstücks nach unten legen - dazu ein gerades Stück Holz mit 2 Klammern am Werkstück befestigen.

Schneiden besonderss harter oder abrasiver Materialien

Weichblech

• Setzen Sie die Tiefenverstellung immer mindestens 1 mm tiefer als die Materialstärke ein, damit das Sägeblatt sich über die Oberfläche bewegen kann. Es sollte Schrottmaterial unter die Arbeitsfläche gelegt werden.
  Entfernen Sie Grate und Rost, da diese den Vorschub über das Material befindern.
  Eine dicke Schicht Bienenwachs (Möbelpolitur) auf der Grundplatte des Werkzeugs erleichtert das Schneiden von Metall.
  Nur geeignet zum Schneiden von Messing, Kupfer, Blei oder Aluminium.
  Nach jeweils 2 Minuten Schneiden in Metall sollen eine Pause von mindestens 3 Minuten eingehalten werden.

Keramische Fliesen und Platten, Schiefer usw.

Verwenden Sie nur ein Sägeblatt, das speziell für diesen Zweck entwickelt wurde.

Verwenden Sie immer einen geeigneten Staubsauger oder eine Staubabsaugvorrichtung, da Staub für den Bediener gefährlich sein und die richtige Funktion der Schutzvorrichtung verhindern kann.

Gipskarton:

Der Eintauchsäge wird nur für gelegentliche Schnitte in Gipskarton empfohlen und sollte immer mit einem geeigneten Staubsauger oder einer Staubabsaugvorrichtung verwendet werden. Staub kann die richtige Funktion der Schutzvorrichtung verhindern.
Herkommliche Werkzeuge wie Lochsagen oder Messer ergeben im Allgemeinen hervorragende Ergebnisse, obwohl auch eine Eintauchsage verwendet werden kann, wenn ein besonders sauberer, staubfreier Schnitt erforderlich ist, oder wenn die Gefahr besteht, auf Rohre oder Kabel zu treffen.

Wartung

Ihr Stanley Fat Max Gerat (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

Warning! Vor dem Ausführren jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

Schalten Sie das Gerät aus, undziehen Sie den Netzstecker.
Wenn das Gerät über einen separates Batteriepack oder Akku verfügbar, schalten Sie das Gerät ab, und entnehmen Sie die Batterien aus dem Gerät.
Wenn der Akku integriert ist, entladen Sie diesen vor dem Abschalten vollständig.
Reinigen Sie regelmäßige die Lüftungsschlitze des Geräts und des Ladegerats mit einer weichen Bürste oder einem trockenen Tuch.
Reinigen Sie das Motorgnahme regelmäßig mit einem feuchten Tuch.

Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

Warning! Wenn während des normalen Betriebs eins der folgenden Reignisse auftritt, muss sofort die Stromversorgung abgeschelt werden und das Werkzeug muss von einer qualifizierten Person sorgfältig inspiert und eventuel repariert werden:

Rotierende Teile bleiben stecken oder die Geschwindigkeit wird ungewohnlich niedrig.
Das Werkzeug vibriert stark und macht ungewöhnliche Gerausche.
Das Motorgehäuse wird ungewöhnlich heiß.
Starke Funkenbildung rund um den Motorbereich.

Austauschen des Netzsteckers (nur Großbritannien und Irland)

Wenn ein neuer Netzstecker angebracht werden muss:

Entsorgen Sie den alten Stecker auf sachgerechte Weise.
Verbinden Sie die braune Leitung mit dem spannungsführenden Anschluss des neuen Steckers.
Verbinden Sie die blaue Leitung mit dem neutralen Anschluss.

Warning! Stellen Sie keine Verbindung mit dem Erdung-sanschluss her. Befolgen Sie die Montageanweisungen, die mit hochwertigen Steckern mitgeliefert werden. Empfohlene Sicherung: 5 A.

Umweltschutz

Getrennte Entsorgung. Produkte und Batterien, die mit diesen Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden.

Produkte und Batterien enthalten Materialien, die zusückgewonnen oder recycliert werden konnen und die Nachfrage nach Rohstoffen reduzieren.

Bitte recycleln Sie Elektroprodukte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com

Technische Daten

		FME380
Spannung	\( V_{AC} \)	230
Leerlaufdrehzahl	\( min^{-1} \)	4500
Messergroße mm		89
Max Schnittliche(Weichholz)	mm	28,5
Max. Schnittliche(Fliesen)	mm	8
Max. Schnittliche(Aluminium)	mm	3

Schaldruckpegel gemäß EN 60745:

Betrieb als Handkreissäge: Schaldruck (Lp) 90 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Schalleistung (Lw) 101 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Betrieb als Gehrungssäge: (L) 97 dB(A), Unsicherheitsfaktor (K) 3 m/s2Schalleistung (Lw) 108 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Holzscheiden (a h) 2,4 m/s2, UNSicherheitsfaktor (K) 1,5 m/s2Schneiden von Metallblech (ah,m) 5,5 m/s2Unsicherheitsfaktor (K) 1,5 m/s2

Schneiden von Betonplatten (a h) 5,5 m/s2, UNSicherheitsfaktor (K) 1,5 m/s2

EU-Konformitätserklarung MASCHINENRICHTLINIE

CE

FME380 Kompakte Multimaterialsäge

Stanley Europe erklärt, dass diese unter "Technische Daten" beschrieben. Geräte übereinstimmen mit: 2006/42/EC, EN62841-1:2015, EN 62841-2-5:2014

These Produkte entsprechen außer dem der Richtlinie 2014/30/EU und 2011/65/EU. Weitere Informationen erhalten Sie von Stanley Europe unter der folgenden Adresse. Diese befindet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichne ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im Namen von Stanley Europe ab.

R. Laverick

Engineering Manager

Stanley Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgien

23.08.2016

Garantie

Stanley Europe vertraut auf die Qualität der eigenen Geräte und bietet dem Käfer eine außergewöhnliche Garantie von 12 Monaten ab Kaufdatum. Diese Garantie versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schänkt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Stanley Europe entsprechen und dem Verkäfer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die 1-jährige Garantie von Stanley Europe und den Standort ihrer nachstgelegen den Vertragswerkstatt finden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale Stanley FatMax-Niederlassung wenden, deren Adresse Sie in dieser Anleitung finden.

Ihr neues Stanley Fat Max-Produkt konnen Sie auf unserer Website unter www.stanley.eu/3 registrierten. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.

2. Elektrische verilgheit

Elektrische veiligkeit

Elektronisk Funktion. Laserstralfunktion (bild I)
