BEDIENUNGSANLEITUNG SP 46 STIGA

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir danken Ihnen, dass Sie unseren Produktien den Vorzug gegeben haben und wünschen Ihnen, dass Ihnen de brauch ihrer neuen Maschine Freude macht und ihren Erwartungen vollkommen entspricht. Diese Handbuch wurde Herausgegeben, um Sie mit ihrer Maschine vertraut zu machen und diese sicher und wirksam einsetzen zu konne Beachten Sie, dass das Handbuch ein wesentlicher Bestandteil der Maschine ist. Halten Sie es stets griffbereit, u es jederzeit einsehen zu konnen, und liefern Sie es mit, sollen den Sie die Maschine eines Tages an Dritte abtreten ausleihen.

Thesee neue Maschine wurd nach den geltenden Bestimmungen entwickelt und hergestellt. Sie arbeitet sicher unc zuverlssig, wenn sie unter strikter Beachtung der in thisem Handbuch enthaltenen Anweisungen verwendet wird stimmungsgemaiBer Gebrauch). Jede andere Verwendung oder die Nichtbeachtung der angezeigten Sicherheitsvorschriften beim Gebrauch bzw. der Anweisungen fur Wartung und Reparatur werden als "unzweckmaBige Verwendung" der Maschine angesehen und haben den Verfall der Garantie und die Ablehnung jeder Verantwortung des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefugte Schaden oder Verletzungen gehen zu Lasten des Benutzers.

Falls Sie Kleinere Unterschiede zwischen der Beschreibung im Handbuch und der Maschine feststellen sollenen, kohen Sie davon ausgehen, dass die in thisem Handbuch enthaltenen Informationen auf Grund fortwahrender Verbesserungen des Erzeugnisses Änderungen unterliegen, ohne dass der Hersteller die Pflicht zur Bekanntgabe odezur Aktualisierung hat, unter der Voraussetzung, dass sich die wesentlichen Eigenschaften fur Sicherheit und Betriebsweise nicht verändern. Im Zweifelsfall wenden Sie sichitte an den Handler. Viel SpaB bei der Arbeit!

INHALTSVERZEICHNIS

1. Kennzeichnung der wesentlichen Bauteile 2
2. Symbole 3
3. Sicherheitsvorschriften 4
4. Montage der Maschine 7
5. Arbeitsvorbereitung 8
   6.Motor anlassen,benutzen und ausschalten. 10
   7.Maschineneinsatz 11
6. Wartung und Aufbewahrung 13
7. Störungssuche 17
   10.Zubehor 18

1. KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

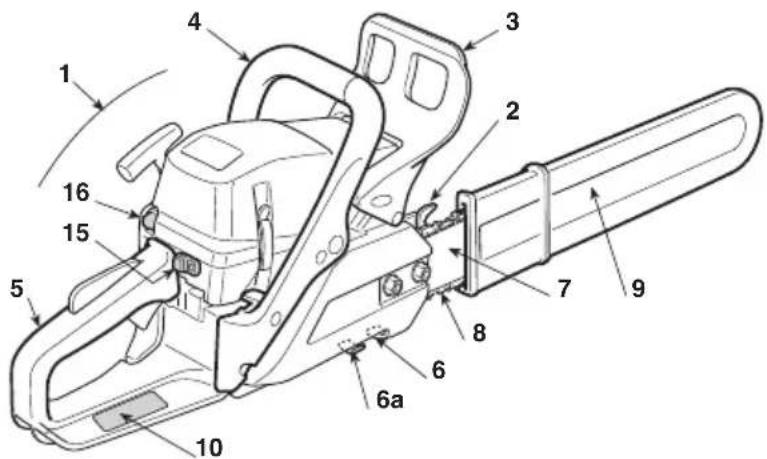

WESENTLICHE BAUTEILE

1. Motor
2. Krallenanschlag
3. Vorderer Handschutz
4. Vorderer Handgriff
5. Hinterer Handgriff
6. Kettenhaltestift
   6a. Kettenhaltestift (nur für Mod. 46/52)
7. Schwert
8. Kette
9. Schwertschutz
10. Typenschild

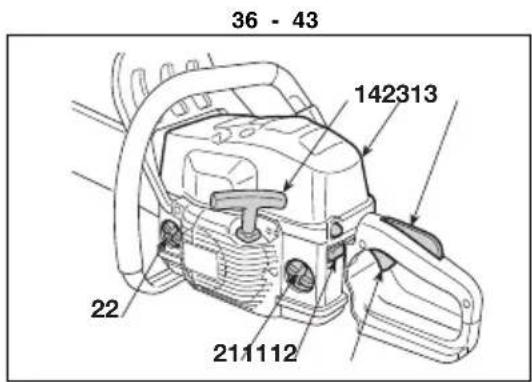

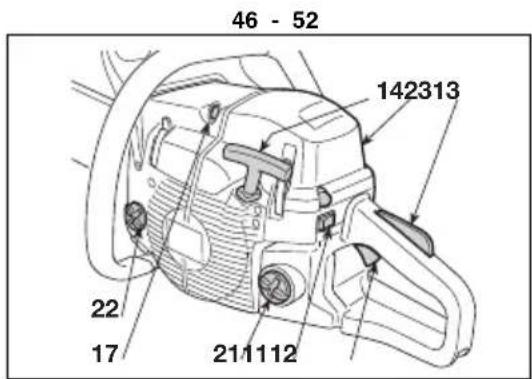

STEUERUNGEN UND AUFFULLEN

1. Motorabstellschalter
2. Drehzahlregler
3. Verriegelung Drehzahlregler
4. Startgriff
5. Chokehebel
6. Primer

7. Dekompressor (nur für Mod. 46/52)

8. Verschluss Gemischtank

9. Verschluss Kettenöltank
10. Luftfilterdeckel

TYPENSCHILDS

10.1) Konformitätszeichen gemäß der Richtlinie 2006/42/EG
10.2) Name und Anschrift des Herstellers
10.3) Schalleistungspegel LwAgemäß Richtlinie 2000/14/EG
10.4) Bezugsmodell des Herstellers
10.5) Maschinenmodell
10.6) Kennnummer
10.7) Baujahr
10.8) Artikelnummer
10.9) Emission-Nummer

Maximale Gerasch- und Vibrationswerte [1]	Modell	36 43	46 52
Gewichteter Schaldruck am Ohr des Bedienes ISO 22868)	dB(A)	9,8,9	9,8,9	102,3	101,6
- Messungenauigkeit (2006/42/EG - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Gemessener Schallleistungspegel(ISO 22868)	dB(A)	108,1	108,1	113	113,4
- Messungenauigkeit (2006/42/EG - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Gewichteter Vibrationspegel I\$O 22867)	m/sec2	7,5 - 6,2	7,5 - 6,2	4,9 - 3	6 5,7 - 4
- Messungenauigkeit (2006/42/EG - EN 12096)	m/sec	0,5	0,5	0,5	0,5
TECHNISCHE DATEN
Motor (einzyindrisch 2-Takt) - Hubraum	cm3	36,3	40,2	45	52
Gemisch (Benzin / Öl)	%	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %
Leistung	kW	1,5	2,0	2,2	2,4
Leerlaufdrehzahl	Y/min	2800 ± 150	2800 ± 150	2800 ± 150	2800 ± 150
Zulässige maximale Drehzahl ohne Belastung mit montierter Kette Y/min		11300	12000	12500	12500
Inhalt des Kraftstofftanks	cm3	370	370	500	500
Spezifischer Verbrauch bei maximaler Leistung	g/kWh	490	410	510	500
Inhalt Öltank	cm3	190	190	300	300
Zähne des Kettenrads		6	7	7	7
Gewicht (mit leerem Tank)	kg	4,2	4,1	4,7	4,7

[1] ACHTUNG! Der Schwingugswert kann sich abhängig vom Einsatz und Einsatzwerkzeugen ändern und auch über dem angegebenen Wert liegen. Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Belastung durch Schwingungen während der tatsächlichen Benutzungsbedingungen berufen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigten, beispiselsweise Zeiten, in denen das Elektrowerkzeug abgeschelt ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).

2. SYMBOLE

BESCHREIBENDE SYMBOLE AN DER MASCHINE (falls vorhanden)

1) Vor Inbetriebnahme des Geräts die Gebrauchsanleitung aufmerksam lesen.
2) Wir weisen den Bediener des Geräts daraufhin, dass er bei normalen Arbeitsbedingungen tätiglich einer Gerauschbelastung von 85 dB (A) oder mehr ausgesetzt ist. Helm und Schutzvorrichtungen, Gehorschutz und Schutzbrille anlagen.

11) Gemischtank
12) Kettenoltank und Ölpumpenregler (nur für Mod. 46/52)
13) Vergasereinstellung
T = Leerlaufeinstellung
(L) = Gemischregelung niedrige Drehzahl
(H) = Gemischregelung hohe Drehzahl
14) Chokehebel
15) Primer

3. SICHERHEITSVORSCHRIFTEN

A) AUSBILDUNG

1) Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.
2) Die Maschinearf nur fur den vorgesehenen Zweck verwendet werden, d.h. „das Fällen, Schneiden und Entastenvon Bäumen mit einer GroBe entsprechend der Schwertlänge" oder Holzgegenständen mit entsprechenden Eigenschaften. Ein unzweckmäßiger Gebrauch kann generell gefährlich sein und die Maschine beschädigten.

Ein unzweckmäßiger Gebrauch kann generell gefährlich sein und die Maschine beschädigten. Folgende Punkte gehoren zur unzweckmäßigen Verwendung (beiselhaft):

• Schneiden von Hecken;
  Schnitzarbeiten;
• Durchschnitten von Holzpaletten, Holzkisten und Verpackungen im Allgemeinen;
• Durchschnitten von Möbeln oder anderen Objekten, die Nä-gel, Schrauben oder andere Metallgegenstände enthalten - konnen;
  Ausfuhrn von Metzgerarbeiten;
• Verwenden der Maschine als Hebel, um Gegenstände anzuheiten, zu bewegen oder zu brechen;
• Verwenden der Maschine in fest eingespannten Zustand.
  3) Erlauben Sie niemals Kindern oder Personen, die nicht über4 die erforderlichen Kenntnisse dieser Gebrauchsanweisung ver- pugen, die Maschine zu benutzen. Ortliche Bestimmungen kon- nen das Mindestalter des Benutzers festlegen.
  4) Die Maschinearf nicht von mehr als einer Person benutzt werden.
  5) Maschine niemals benutzen:
• Wahrend Personen, besonders Kinder oder Tiere in der Nähesind;
• Wenn der Benutzer mude ist oder sich nicht wohl fuhl't, oder wenn er Arzneimittel oder Drogen, Alkohol oder andere Stoffe zu sich genommen hat, die seine Aufmerksamkeits- und Reaktionsfähigkeit beeinträchtigen;
• Wenn der Benutzer nicht imstande ist, die Maschine mit zwei Händen festzuhalten bzw. wenn er bei der Arbeit nicht stabil auf den Beinen das Gleichgewicht halten kann.
  6) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum – widerfahrens können.

B) VORBEREITENDE MASSNAHMAN

1) Bei der Arbeit, muss der Benutzer eine geeignete Kleidung tragen, dieihn in seinen Bewegungen nicht hindert.

• Enganliegende Schutzkleidung mit schnittfesten Schutzeinsatzen/TRagen.
• Schutzhelm, Handschuhe, Schutzbrille, Staubschutzmaske und schnittfeste Sicherheitsschuhe mit rutschfester Sohlen gen.
• Gehorschutz tragen.
• Keine Schale, Hemden, Halsketten oder andere lose hang-2 ende Zubehore tragen, die sich in der Maschine oder in eve3 tuell auf dem Arbeitsplatz befindlichen Gegenständen ver- fangen konnten.

• Langes Haar zusammenbinden.
  2) ACHTUNG: GEFAHR! Benzin ist hochgradig entflammbar:

• Kraftstoff in eigens zu diesen Zweck vorgesehenen, zugelassenen Behältern aufbewahren;

• beim Umgang mit Kraftstoffen nicht rauchen;
• Tankverschluss langsam öffnen, um den darin entstandenen Druck langsam abzubauen;
• Kraftstoff nur im Freien mit Hilfe eines Trichters nachfüllen;

• Kraftstoff ist vor dem Starten des Motors einzufüllen. Wahrend der Motor lauft oder bei freiBer Maschine darf der Tankverschluss nicht geöffnet bzw. Benzin nachgeführt werden;

• falls Benzin übergelaufen ist, damit kein Versuch unternomindmen werden, den Motor zu starten. Statt dessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft ist und die Benzindämpfe nicht verfluchtigt sind, vermeiden Sie alles, was einen Brand verursachen könnte;

• jegliche Spur von eventuell auf der Maschine oder auf dem Boden verschüttetem Benzin sofort entfernen;
  -- Maschine nicht am Befüllungsort starten;
• der Kontakt zwischen Kraftstoff und den Kleidern ist zu vermeiden, und in einem solchen Fall, kleiden Sie sich lieber um, bevor Sie den Motor starten;
• Tankverschluss und Verschluss des Benzinbehalters mussen immer gut zugeschraubt sein.
  3) Fehlerhafte oder beschädigte Schalldämpfer auswechseln.

(4) Vor dem Gebrauch die ganze Maschine gründlich überprüfen und insbesondere:

• der Gashebel und der Sicherheitshebel müssen sich leicht bewegen laßen, nicht klemmen und wenn losgelassen, müssen sie automatisch und schnell ihre Ausgangsposition wieder einnehmer;
• der Gashebel muss blockiert bleiben, solange der Sicherheitsheitshebel nicht betatigt wird;
• der Motorabstellschalter muss von einer Position auf die andereotide leicht verstellar sein;

fle das Elektrokabel und vor allem das Zündkerzenkabel mössen einwandfrei sein, um eine Funkenbildung auszuschlieben und der Stecker muss vorschrittsmäßig an der Zündkerze angelei.bracht sein;

il- die Handgriffe und Schutzvorrichtungen der Maschine mussengereinigt und abgetrocknet, und schließlich an die Maschine fest angebracht werden;

• die Kettenbremse muss voll Funktionsfähig sein;
• Schwert und Ketten müssen vorschriftgemäß montiert sein;
  Die Kette muss richtig gespannt sein.
  5) Vor Arbeitsbeginn muss sichergestellt werden, dass alle Schutzvorrichtungen richtig angebracht sind

C) DIE MASCHINE IM EINSATZ

1) Der Verbrennungsmotorarfichtin geschlossenen Räumen laufen, in denen sich gefährliche Kohlenmonoxydabgase sammeln konnen.
Den Luftlaufausch sicherstellen, wenn man in Gräben, Höhlen oder ähnlichem arbeitet.
2) Arbeitsen Sie nur bei Tageslicht oder bei gutem Kunstlicht. - Eine sichere und stabile Position einnehmen:

• vermeiden Sie so gut wie möglich den Einsatz der Maschine auf nassem oder rutschigem Boden oder jeder falls auf unebenen oder steilen Böden, wenn für den Benutzer bei der Arbeit keine ausreichende Stabilität gewährleistet ist;

• vermeiden Sie Treppen und unstable Plattformen;

• arbeiten Sie nicht mit der Maschine über Schulterhöhe;
  5) Falls der Tank zu entleeren ist, muss dies im Freien erfolgen

• rennen Sie nicht, gehen Sie immer vorsichtig voran und achund bei kaltem Motor.
  ten Sie auf die Bodenunbenheiten und auf die Anwesenheit6) Tragen Sie bei jedem Eingriff auf der Schneidvorricht- eventueller Hindernisse.
• Arbeiten Sie nicht allein, oder an entlegenen Orten, um Erst) Achten Sie immer daraufuf, dass die Kette gut geschliffeen ist. Hilfe bei eventuellen Unfallen schnell anfordern zu konnen. Alle an der Kette durchzufuhrenden Arbeitsen setzen fachge
  4) Beim Anlassen des Motors die Maschine fest drucken:
• den Motor erst mindestens 3 Meter vom Befüllungsort entfremn braus; aus Sicherheitsgrunden sich mit dem Handler in Ver-. starten; binding setzen.
• versichert Sie sich, dass sich in Maschinenreichweite keine anderen Personen befinden;
• Schalldampfer und demnach auch die Abgase nie gegen er flammbare Stoffe*Richten:
• achtten Sie auf das mögliche Herausschleudern von Material auf Grund der Kettenbewegung, vor allem wenn die Kette a Hindernisse oder Fremdkörper trifft.
  5) Andern Sie nicht die Grundeinstellung des Motors oder überdrehen Sieihn nicht.
  6) Die Maschine darf keinen übermaßigen Kräften ausgesetzt 1. werden, und keine Maschinen dürfen nicht für schwere Arbeiten verwendet werden. Die Verwendung einer geeigneten Maschine vermindert die Risiken und verbessert die Qualität der Arbeit.
  7) Sicherstellen, dass sich die Kette nicht bewegt solange der Motor leer lauft, und dass nach Betätigung des Gashebels de
  Motor dann auch schnell wieder auf den Leerlauf gebracht wi 8) Achten Sie darauf, dass der Schwert nicht gegen Fremdkörper hart aufprallt und auf das eventuell durch die Reibung Kette herumfliegende Material.
  9) Der Motor ist abzustellen:
• wenn Sie die Maschine unbewacht让他们.
• bevor Sie nachtanken.
  10) Schalten Sie den Motor ab undziehen Sie das Kerzenkabel hereaus:
• bevor Sie die Maschine überprüfen, reinigen oder Arbeiten ihr durchführren;
• nachdem ein Fremdkörper getroffen wurde. Prüfen Sie, ob der Maschine Schäden entstanden sind, und führen Sie d fordierlichen Reparaturen aus, ehe Sie die Maschine wieder benutzen;
• wenn die Maschine auf anormale Weise zu vibrieren beginnnt (Sofort die Ursachen der Vibrationen ausfindig machen und die notwendigen Untersuchungen in einem Fachbetrieb durchfuhren halten).
• wenn die Maschine nicht benutzt wird.
  11) Vermeiden Sie es, sich dem von der Kette während des Schneidens erzeugten Staub und den Sägespänen auszusetzen.
  d.) Folgende Hinweise müssen bei Transport und Handhabung der Maschine besteht werden:
  deMotor ausschalten; abwarten bis die Kette vollständig stillste Zündkerzenstecker abtrennen;
• den Schwertschutz anbringen;
• Maschine ausschließlich an den Handgriffen aufheben und den Schwert in die der Laufrichtung entgegengesetzte Richtung positionieren;
  2) Sollte der Transport der Maschine mit einem Kraftfahrzeug erfolgen, so muss sie so aufgestellt werden, dass sie keine Gefahr darstellt und auch gut befestigt werden, um das Umkippen mit
  machfolgender Schadenentstehung und Kraftstoffauslauf zu verbindern.

D) WARTUNG UND LAGERUNG

1) Sorgen Sie davon, dass alle Muttern, und Schrauben fest angezogen sind, um sicher zu sein, dass das Gerät immer unter den Bedingungen arbeitet. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und die Einhaltung der Leistungsfähigkeit.
2) Bewahren Sie die Maschine mit Benzim Tank niemals innerhalb eines Raumes auf, in dem Benzindampfe mit offenem Feuer, einer halten Quelle oder Funken in Berührung konmen konnten.
3) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.
4) Um die Brandgefahr zu vermindern, ist der Motor, der Abgaschalldampfer und der Lagerort fur die Kraftstoffe stets frei von Sagespanen, Zweigresten, Blättern oder überflüssigem Fett zu halten; Behalter mit Schneidresten niemals innerhalb eines Raumes halten.

E) TRANSPORT UND HANDHABUNG

F) SICHERHEITSHINWEISE FÜR KETTENSÄGEN:

• Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeitsen mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
• Halten Sie die Kettensäge immer mit ihrer rechten Hand am hinteren Griff und ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitsn-haltung erhöht das Risiko von Verletzungen und darf nicht gängewendet werden.
• Tragen Sie Schutzbrille- und Gehorschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Fußwird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegenden Spanmaterial und zufälliges Berühren der Sägekette.
  m-Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb einer Kettensäge auf einem Baum besteht Verletzungsgefahr.

• Achten Sie immer auf festen Stand und benutzen Sie as-die Kettensage nur, wenn Sie auf festem, sicheren und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensage führen.

• Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zürückfedert. Wenn die Spannung in den Holzfasern freikommen, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

• Seien Sie besonderss vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie au dem Gleichgewicht bringen.
• Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von ihrem Körper abgewandt. Bei Transport oder Aufbewährung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfälliger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
• Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reiben oder das Rückschlagrisiko erhöhen.
• Halten Sie Griffe trocken, sauber und frei von Öl und Fet. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.
• Nur Holz sagen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist Beisiel: Verwenden Sie die Kettensäge nicht zum Sagen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind.

Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

G) URSACHEN UND VERMEIDUNG EINES RUCKSCHLAGS:

Rückschlag kann auftreten, wenn die Spitze der Führungs-schiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.

1. Eine Berührung mit der Schienenspitze kann in manchen Fälle zu einer unerwarteten nach hinten gerichteten Reaktion führender bei der die Führungsschiene nach oben und in Richtung der dienperson geschlagen wird.

Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurückstoBen.

Jeder dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer la einer Kettensäge sollen den Sie verschiedene Maßnahmen ergebnisfen, um unfall- und verletzungsfrei arbeiten zu konnen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

eine bessere Kontrolle der Kettensäge in unerwarteten Situationen erhögt.
- Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschieren und Sägekatten können zum Reißen der Kette und/oder zu Rückschlag führen.
Halten Sie sich an die Anweisungen des Herstellers für ausdas Scharfen und die Wartung der Sagekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

H) VERWENDUNGSTECHNIKEN DER MOTORSÄGE

Es sind immer die Sicherheitshinweise zu beachten, und die be

ste Schnitttechnik für die auszuführende Arbeit gemäß der Anlagen und der Beispiele in den Bedienungsanleitungen (siehe 2. Kap. 7) anzuwenden.

Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschlieben. Bringen Sie ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten konnen.

Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.

• Vermeiden Sie eine abnormale Körperhaltung und sagen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und

GEFAHR! steht die Mogglichkeit, s letzen, mit Todesgefahi

Im Falle der Nichtbeachtung bech selbst oder Dritte zu verletzen.

Im Falle der Nichtbeachtung be- ich selbst oder Dritte schwer zu ver-

J) EMPFEHLUNGEN FÜR ANFÄNGER

Bevor das ersten Mal ein Baum gefällt oder entastet wird, sollenn Sie:

• eine besondere Schulung zur Verwendung dieser Werkzeugart beschucht haben;
• die Sicherheitshinweise und Anweisungen des vorliegenden Handbuchsaufmerksam gelesen haben;
• an einem Baumstumpf oder einem Stamm auf Böcken über, um das Gefühl für die Maschine und die geeigneten Schnittechniken zu erlangen.

rF) WIE IST DAS HANDBUCH ZU LESEN

Text des vorliegenden Handbuchs sind einige besonderwichtige Abschnittene entsprechlich gekennzeichnet, wobei die Bedeutung solcher Kennzeichnungen wie folgt zu verstehen ist:

ANMERKUNG

oder

WICHTIG

Liefert erlauternde Hinweise oder an

dere Angaben über bereits an früherer Stelle gemachte Aussagen, mit der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden.

ACHTUNG!

steht die Möglichkeit, sich selbst oder Dritte zu verletzen.

4. MONTAGE DER MASCHINE

WICHTIG

Die Maschine wird mit demon

tiertem Schwert und Kette sowie mit leeren Gemisch- und Öltanks geliefert.

ACHTUNG!

Das Auspacken und die Mon

tage müssen auf einer ebenen und stabilen Oberfläche erfolgen. Es muss genügend Platz zur Bewegung der Maschine und der Verpackung sowie die geeigneten Werkzeuge zur Verfügung stehen. Die Entsorgung der Verpackung muss gemäß der örtlichen Vorschriften erfolgen.

ACHTUNG!

Tragen Sie immer feste Ar

beitshandschuhe, um den Schwert und die Kette zu behandeln. Arbeiten Sie bei der Montage des Schwerts und der Kette mit hochster Sorgfalt, um die Sicherheit und Effizienz der Maschine nicht zu beeinträchtigen; wenden Sie sich im Zweifelsfall an ihren Handler.

Vergewissern Sie sich vor der Montage des Schwerts, dass die Kettenbremse nicht betatigt ist; die Kettenbremse ist frei gegeben, wenn der vordere Handschutz vollständig nach hinten, in Richtung Motorhause, gezogen ist.

ACHTUNG!

Alle Eingriffe bei ausgeschal-

tetem Motor durchfuhren.

1. MONTAGE DES KRALLENANSCHLAGS (falls nicht schon werkseitig montiert)

• Die Muttern (1) lose n und die Kupplungsabdeckung (2) entfern.
• Den Krallenanschlag (3) mit den beiden mitgelieferten Schrauben (4) am Maschinengehause befestigen (Abb. 1).

2. MONTAGE DES SCHWERTS UND DER KETTE

Die Muttern abschrauben und das Kupplungsgehäuse entfern, um auf das Kettenrad und den Sitz des Schwerts zuzuugeifen (Abb. 2).
Die beiden Distanzstücke aus Karton (3) entfern;\ diese Abstandshalter dieren nur zum Transport der\ verpackten Maschine und werden nicht mehr benötigt (Abb. 2).

• Den Schwert (4) montieren, indem die Stiftschrauben in die Nuten eingesetzt werden, und der Schwert in Richtung Rückseite des Maschinengehauses gedruckt wird (Abb. 2).
  Die Kette um das Kettenrad und entlang der Schwertführungen montieren, bzw auf die Laufrichtung (Abb. 3) achten; wenn die Schwertspitze mit einem Umlenkstern ausgerüstet ist, muss darauf geachtet werden, dass die Zugglieder der Kette korrekt in den Aussparungen des Umlenksterns sitzen.
• Prufen Sie, dass der Stift des Kettenspanners (5) korrekt in der entsprechenden Bohrung des Schwerts sitzt; andernfalls mit einem Schraubendreher (6) die Schraube des Kettenspanners drehen, bis der Stift vollständig sitzt (Abb. 4).
• Das Gehäuse wieder montieren, ohne die Mutter anzuziehen.
  Die Schrauben des Kettenspanners (6) so welt dieren, bis die Kette korrekt gespannt ist (Abb. 5).
• Halten Sie den Schwert angehoben, und ziehen Sie die Muttern des Gehäuses mit dem mitgelieferten Schraubenschlüssel fest (Abb. 6).
  Die Spannung der Kette prüfen. Die Spannung ist richtig, wenn sich die Zugglieder beim Anheiten der Kette in der Mitte des Schwerts nicht aus der Führung losen (Abb. 7).
• Mit Hilfe eines Schraubendrehers die Kette entlang der Führung laufen{lassen, um sicher zu stellen, dass der Lauf ohne übermögen Kraftaufwand möglich ist.

5. ARBEITSVORBEREITUNG

1. GEMISCHZUBEREITUNG

These Maschine ist mit einem Zweitaktmotor ausgestattet, der mit einem Benzin-Ol-Gemisch betrieben wird.

WICHTIG mein beschädigt den M rantie zur Folge.

Die Verwendung von Benzin al

WICHTIG ges Benzin und Schmie und die Standzeit der stig saferzustellen.

tor und hat den Verfall der Ga

- Benzineigenschaften

Nur bleifreies Benzin (grünes Benzin) mit einer Oktanzahl unter 90 NO verwenden.

WICHTIG Behalter Ablagerunner nate aufbewahrt wird. V zin!

Bleifreies Benzin neigt dazu, im

- Oleigenschaften

Verwenden Sie nur hochwertige, für Zweitaktmotoren spezifische Kunststole.

Bei Ihr hem Handler sind speziell fur solche Motoren ent wickelte Ole erhältlich, die hohe Leistungen gewährleisten konnen.

Die Verwendung solcher Ole ermitteligt eine 2% -ige Gemischzusammensetzung, d.h. bestehend aus 1 Teil Öl fur jeweils 50 Teile Benzin.

Gemischzubereitung und -aufbewahrung

GEFAHR!

Benzin und Gemisch sind entflammbar!

• Benzin und Gemisch ausschließlich in eigens für Kraftstoffe zugelassenen Behältern aufbewahren, und darüber an einem sicheren Ort, fern von Wärmequellen und offen den Flammen.
• Die Behälter niemals in Kinderreichweite aufbewahren.
• Rauchen Sie während der Gemischzubereitung nicht und versuchen Sie die Benzindämpfe nicht einzuatmen.

Die Tabelle zeigt die, je nach eingesetztem Öl benötigten Benzin- und Ölmengen für die Gemischzubereitung.

Benzin Synthesisches Öl 2-Takt
Liter Liter	cm	3
1 0,02	20
2 0,04	40
3 0,06	60
5 0,10	100
10	0,20 200

Für die Gemischzubereitung:

• in einen zugelassenen Kanister ca. die Häfte der angegebenen Benzinmenge geben.
• Das ganze Öl dazugeben, so wie in der Tabelle vorschreiben.
• SchlieBlich auch das restliche Benzin.
• Den Behälter verschlieben und energisch schütteln.

WICHTIG

Das Gemisch ist einem ständi

gen Alterungsprozess ausgesetzt. Bereiten Sie nicht zu groBe Mengen davon vor, um Ablagerungen zu vermeiden.

WICHTIG

Gemisch- und Benzinbehälter

immer schon getrennt und identifizierbar aufbewahren, um eine Verwechselungsgefahr bei der Benutzung auszuschlieben.

WICHTIG

Reinigen Sie regelmäßig die

Benzin- und Gemischbehälter, um eventuelle Ablagerungen zu entfern.

NACHFULEN VON KRAFTSTOFF

GEFAHR!

Rauchen Sie beim Nachfüllen

nicht und versuchen Sie die Benzindämpfe nicht einzuatmen.

GEFAHR!

Kraftstoff ist vor dem Starten

des Motors einzufullen. Wahrend der Motor lauft oder bei heißer Maschinearf der Tankverschluss nicht geöffnet bzw. Benzin nachgefüllt werden;

ACHTUNG!

Behalterverschluss stets vor

sichtig öffnen, da sich darin gegebenenfalls Druck gebildet hat.

Vor dem Nachfullen:

• dass die Kette scharf und nicht beschädigt sind;
• dass der Luftfilter sauber ist;
• dass die Handgriffe und die Schutzeinrichtungen der

Gemischbehalter gut schütteln.
- Maschine auf einer ebenen Fläche, in stabiler Position mit nach oben gerichteten Tankverschluss aufstellen.
Tankverschluss und umliegenden Bereich reinigen, damit beim Nachfüllen kein Schmutz in den Tank gerät.
- Verschluss vorsichtig公开, um den Druck langsam abzulassen. Immer mit einem Trichter nachfüllen, und den Tank nicht bis zum Rand füssen.

Maschine sauber und trocken, korrekt montiert und fest an der Maschine befestigt sind;
dass die Handgriffe richtig befestigt sind; dass die Kettenbremse richtig Funktioniert;
Die Spannung der Kette prufen.

ACHTUNG! verschlieben.

Den Behälter immer sehr gut

ACHTUNG!

Sofort alle eventuell auf der

Maschine oder auf dem Boden verschütteten Gemischrückstände entfernen und den Motor solange nicht anlassen, bis sich alle Benzindämpfe verfluchtigt haben.

3. KETTENSCHMIERMITTEL

WICHTIG

Es darf nur spezielles Ketten

sagenöl oder Kettensägen-Haftöl für die Ketten-schmierung verwendet werden. Es darf kein verunre-nigtes Öl verwendet werden, um eine Verstopfung des Filters im Tank und eine unwiederbringliche Beschädigung der Olpumpe zu vermeiden.

WICHTIG

Spezifisches Öl zur Ketten

schmierung ist biologisch abbaubar. Die Verwendung von Mineralöl oder Motoröl schadet der Umwelt.

Die Verwendung hochwertigen Öl ist entscheidend, um eine wirksame Schmierung der Schneideorgane zu erreichen; gebrauchtes oder minderwertiges Öl beinträchtigt die Schmierung und verkürzt die Lebensdauer der Kette und des Schwerts.

5. KONTROLLE DER KETTENSPPANNUNG

Achtung! Alle Eingriffe bei ausgeschal-

tetem Motor durchfuhren.

Die Muttern des Gehäuses mit dem mitgelieferten Schraubenschlüssel lockern (Abb. 6).
Die Schrauben des Kettenspanners (6) so welt drehen, bis die Kette korrekt gespannt ist (Abb. 5).
- Das Schwert anheben, und die Muttern des Gehäuses mit dem mitgelieferten Schraubenschlüssel festziehen (Abb. 6).

6. KETTENBREMSENÜBERPRÜFUNG

These Maschine ist mit einem Sicherheitsbremssystem ausgestellt.

Im Fall von Rückschlagen (Kickback) während der Arbeit nach einem anormalen Kontakt der Schwertspitze, mit einer heftigen Bewegung nach oben, dieazo fuhrt, dass die Hand gegen den vorderen Schutz schlapt. In thisem Fall blockiert die Bremse die Bewegung der Kette, die zur Deaktivierung von Hand entriegelt werden muss.

These Fremse kann auch von Hand betätigter werden, in dem der vorder Handschutz nach vorne gedrückt wird. Um die Bremse zu losen, muss der vorder Handschutz in Richtung des Handgriffs gezogen werden, bis das Ausrasten festgestellt wird.

Es wird empfohlen den Öltank bei jeder Kraft-

stoffbefüllung (mittels eines Trichters) voll zu füssen. Da Zur Kontrolle der Bremsenwirkung muss: die Kapazität des Öltanks so ausgelegt ist, dass der

Kraftstoff vor dem Öl zu Ende besteht, wird gewährleistet, dass die Maschine nicht ohne Schmiermittel betrieben wird.

4. MASCHINENÜBERPRÜFUNG

Den Motor anlassen und den Griff mit beiden Händens festhalten

• Den Gashebel betätigten, um die Kette in Bewegung zu halten, dann den Bremshebel mit dem linken Handrücken nach vorne drücken; die Kette muss sofort stehen bleiben.
• Wenn die Kette stehenbleibt, sofort den Gashebel loslassen.

Bevor Sie mit der Arbeit starten, muss folgenden geprüft Die Bremse loslassen. werden:

Gemisch und Öl einfluen, indem man die entsprechenden Tanks füllt;
- dass an der Maschine und am Schwert alle Schrauf angezogen sind;

Achtung! Die Maschinearf nicht verwendet werden, wenn die Kettenbremse nicht richtig Funktioniert. Setzen Sie sich mit ihrem Handler fur die erforderlichen Kontrollen in Verbindung.

6. MOTOR ANLASSEN, BENUTZEN UND AUSSCHALTEN

ANLASSEN DES MOTORS

ACHTUNG!

Der Motor darf erst angelas

sen werden, wenn er mindestens 3m vom Kraftstoff-Befüllungsort entwickelnt ist.

Vor dem Starten des Motors:

• Maschine stabil auf dem Boden aufstellen.
• Den Schwertschutz entfernen.
• Sicherstellen, dass der Schwert nicht den Boden sonstige Gegenstände berührt.

- Kaltstart

ANMERKUNG

Unter Kaltstart versteht sich das

Anlassen nach mindestens 5 Min. von der Motorer Schaltung oder nach der Kraftstoffnachfüllung.

Um den Motor anzulassen (Abb. 8):

1. Sicherstellen, dass die Kettenbremse betägt ist (vorderer Handschutz ganz nach vorne gedrückt).
2. Den Schalter (1) in die Stellung «START» bewegen.
3. Starter betätigen, dazu den Handgriff (2) bis zum Anschlagziehen.
4. Den Primerknopf (3) mindestens 5 Mal drücken, um die Gemischanreicherung für das Anlassen zu erreichen.
5. Die Dekompressionstaste (4 - nur für Mod. 46 und 52) drücken; die Vorrichtung wird deaktiviert und die Taste kehrt gleich nach dem Anlassen des Motors automatisch in ihre ursprüngliche Stellung zurück.
6. Die Maschine fest am Boden halten, mit einer Hand am Handgriff, und mit einem Fuß im hinteren Handgriff, um die Kontrolle während des Anlassens zu behalten (Abb. 9).

GEFAHR!

Die Motorsäge nie anlassen,

indem sie fallengelassen und das Starterseil festgehalten wird. Diese Methode ist extrem gefährlich, da die Kontrolle über die Maschine und die Kette vollständig verloren gehen.

WICHTIG

Um Beschädigungen zu ver

meiden, das Seil lieber nicht ganz Herausziehen und nicht mit dem Rande der Seilführungssöffnung in Berührung bringen und den Griff loslassen, damit aber verhindern, dass das Seil unkontrolliert wieder eingezogen wird.

1. Den Startergriff (2) wieder eintreten setzen; diese Bedingung wird durch den hervorstehenden roten Stift (2a) gezeigt.
2. Den Startgriff erneutziehen, bis das korrekte Anlassen des Motors erreicht wurde.

ANMERKUNG

Sollte der Griff des Anlasser

seils mehrmals mit betätigtem Starter betätig werden, konnte dadurch der Motor überflutet und das Anlassen erschwert werden. Bei überflutetem Motor Zündkerze entfernen und leicht am Griff des Anlasserseils ziehen, um den überflüssigen Kraftstoff zu entfernen; dann die Elektroden der Zündkerze abtrocknen und wieder einsetzen.

1. Nach dem Start des Motors den Drehzahlregler kurz betätigten, um den Starter freizugeben, und den Motor auf Leerlaufdrehzahl zu bringen.

WICHTIG

Vermeiden Sie, den Motor mit

hoher Drehzahl und betätigter Kettenbremse laufen zu lessen; hierdurch kann die Kupplung überhitzt und beschädigt werden.
1. Lassen Sie den Motor mindestens 1 Minute im Leerlauf laufen beim Sie die Maschine verwenden.

Warmstart

ACHTUNG!

Wenn die Maschine nicht fe

stgehalten wird, konnte die vom Motor entwickelte Schubkraft den Benutzer aus dem Gleichgewicht bringen, oder den Schwert gegen einen Gegenstand oder gegen denselben Benutzer schleudern.

1. Den Startgriff 10-15 cm langsam Herausziehen, bis ein gewisser Widerstand zu spuren ist, dann ein p Mal festziehen bis die ersten Zündungen wahrgenommen werden.

ACHTUNG!

Das Starterteil nie um die

Hand wickeln.

Für den Warmstart (sofort nach Ausschalten des Motors) ist es normalerweise ausreichend, das Starterteil zu betätigten.

Bei Schwierigkeiten:

Den Startergriff (2) ganz Herausziehen und wieder eintreten setzen, so dass der rote Stift (2a) hervorsteht.
- Den Startergriff erneut ziehen, bis das korrekte Anlassen des Motors erreicht wird.
- Nach dem Start des Motors den Drehzahlregler kurz betätigten, um den Starter freiizugeben, und den Motor auf Leerlaufdrehzahl zu bringen.

MOTOREINSATZ (Abb. 10)

WICHTIG

Die Kettenbremse lose, indem

der Hebel in Richtung des Bedieners gezogen wird, bevor der Gashebel betätig wird.

Die Kettengeschwindigkeit wird durch den Drehzahlregler (1) am hinteren Handgriff (2) gesteuert.

Die Betätigung des Drehzahlreglers ist nur möglich, wenn der Verriegelungshebel (3) gleichzeitig betägt wird.

WICHTIG

Während der ersten 6-8 Stun

den Maschineneinsatz, den Motor nicht mit der Höchstdrehzahl benutzen.

MOTORAUSSCHALTUNG (Abb. 10)

Um den Motor auszuschalten:

Die Steuerung des Drehzahlreglers loslassen (1) und den Motor eine Sekunden lang im Leerlauf laufen halten.
- Den Schalter (4) auf Position «STOP» drücken.

Die Bewegung wird vom Motor auf die Kette übertragen,

undzaruberineFleihkraftkupplung,mitder dieBe

wegung der Kette verhindert wird, solange der Motor in.

Leerlauf lauft.

ACHTUNG!

Wenn der Drehzahlregler auf

"Den Leerlauf gebracht wird, kann es einige Sekunden dauern, bis die Kette vollständig stillstehen.

ACHTUNG!

Verwenden Sie die Maschine

nicht, wenn sich die Kette mit dem Motor im Leerlauf bewegt; in diesen Fall muss der Handler zu Rate gezogen werden.

Die korrekte Arbeitsgeschwindigkeit erreicht man wenn die Steuerung des Drehzahlreglers (1) bis zum Anschlag betätigt wird.

WICHTIG

Wenn die Maschine sich

nicht abschaltet, den Starter betätigten, um das Ausschalten des Motors durch Überlaufen zu bewirken und unverzüglich mit dem Handler Kontakt aufnahmen, um die Ursache des Problems festzstellen und die erforderlichen Reparaturen durch führen zu halten.

7. MASCHINENEINSATZ

WICHTIG

Denken Sie immer daran, dass

eine falsch verwendete Motorsäge andere stören und die Umwelt stark belasten kann.

Für einen rücksichtsvollen Einsatz den anderen und der Umwelt gegenüber:

• Vermeiden Sie die Verwendung der Maschine in Umgebungen und zu Uhrzeiten, die störend sein konnen.
• halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste.
• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Öl, beschädigten Teilen oder sümttlichen weiteren umweltschädlichen Stoffen.
• Wahlend der Arbeit wird eine bestimmte Ölmenge an die Umwelt abgegeben, die für die Kettenschmierung erforderlich ist; aus thisem Grundarf nur biologisch abbaubares Öl, das speziell fur diesen Zweck vorgehen ist, verwendet werden.
• Um das Feuerrisiko zu口中ern, darf die Maschine mit heiBem Motor nicht zwischen Blättern oder trockenem Gras abgelegt werden.

ACHTUNG!

Tragen Sie während der Ar-

beit eine zweckmäßige Kleidung. Ihr Handler kann

Ihnen nützliche Informationen über die besten Arbeitsstschutzvorrichtungen geben, die ihre Sicherheit während der Arbeit gewährleisten. Vibrationsschutzhandschuhe tragen. Alle vorgenannten Vorsichtsmaßnahmen konnen das Risiko des Raynaud-Phänomens oder des Karpal-Tunnel Syndroms nicht verhindern. Es wird Daher dringend empfehlen, bei einer langanhaltenden Verwendung dieser Maschine regelmäß den Zustand der Höhe und der Finger zu prufen.

Falls einige der oben genannten Symptome auftreten, muss sofort ein Arzt aufgesucht werden.

GEFAHR!

Das Anlassersystem dieser

Maschine generiert ein relativ schwaches Magnetfeld, wobei aber trotzem nicht ausgeschlossen werden kann, dass Funktionstörungen bei aktiven oder passiven Implantaten des Bedieners auftreten konnen, mit dementsprechend schweren Gesundheitsrisiken. Trägern dieser medizinischen Vorrichtungen wird daher dringend empfohlen, einen Arzt oder den Hersteller der Vorrichtungen zu befragen, bevor die Maschine verwendet wird.

ACHTUNG!

Die Verwendung der Maschi

ne zum Fällen und Entasten von Bäumen erfordert eine besondere Schulung.

1. Auszuführende KONTROLLER WAHREND DER ARBEIT

- Kontrolle der Kettenspannung

Während des Betriebs erfährt die Kette eine fortlaufende Veränderung, daß muss die Spannung regelmäßig geprüft werden.

WICHTIG

Zungsszeitaums (oder nach Wechsel der Kette) muss die Kontrolle wegen der Streckung der Kette früiger erfolgen.

ACHTUNG!

beiten, um Gefahrensituationen zu vermeiden, bei den die Kette aus der Führung springen konnte.

Zur Einstellung der Kettenspannung ist gemäß Kap. vorzugehen.

- Kontrolle des Ölstroms

WICHTIG

Schmierung verwendet werden! Der Öltank kann bei jeder verwendenten Kraftstofffällung vollständig aufgebraucht werden. Vergewissern Sie sich, dass Sie den Öltank bei jeder Kraftstoffbetankung der Motorsäge auffüllen.

ACHTUNG!

Die Maschinearfndnichtohne

stroms muss sichergestellt werden, dass der Schwert und die Kette korrekt positioniert sind.

Den Motor anlassen, mit mittlerer Drehzahl laufen las- ten, und prufen, dass das Öl gemäß der Abbildung (Abb. 12) von der Kette verteil wird.

Nur fur Mod. 46 und 52

Kann der Ölstrom mit einem Schraubendreher an der entsprichenden Einstellschraube (1) der Pumpe eingestellt werden, die sich im unteren Teil der Maschine (Abb. 12) befindet.

2. ARBEITSVERHALTEN

UND SCHNITTTECHNIKEN

Bevor das ersten Mal ein Baum gefällt oder entastet wird sollenn Sie an einem Baumstumpf oder einem Stamm auf Böcken über, um das Gefühl für die Maschine und die geeigneten Schnittechniken zu erlangen.

ACHTUNG!

Be der Arbeit muss die Miele Händen festgehalten werden, vorderen Handgriff und die den Handgriff, unabhängig da- Linkshänder ist.

schine immer mit zwei Handen festgehalten werden, die rechte Hand am vorderen Handgriff und die linke Hand am hinteren Handgriff, unabhängig davon, ob der Bediener Linkshänder ist.

ACHTUNG!

Wenn sich die Kette während

der Arbeit verkeilt muss der Motor sofort ausgeschaltet werden. Achten Sie immer auf Rückschläge (Kickback) die auftreten konnen, wenn der Schwert auf ein Hindernis trifft.

- Entasten eines Baums (Abb. 13)

ACHTUNG!

Achten Sie darauf, dass der

Fallbereich der Aste frei ist.

1. Positionieren Sie sich auf der entgegengesetztene 5. Seite des zu schneidenden Astes.
2. Beginnen Sie bei den untersten Åsten, und fahren Sie dann mit dem Schnitt der oberen fort.
3. Führn Sie den Schnitt von oben nach unten aus, um zu verhindern, dass der Schwert eingeklemmt wird.

- Fällen eines Baums (Abb. 14)

ACHTUNG!

An Hangen muss immer o

berhalb des Baums gearbeitet werden, und geprüft werden, dass der gefällte Baum keine Schäden durch sein Rollen verursachen kann.

1. Wahlen Sie die Fallrichtung des Baums unter Berücksichtigung des Windes, Neigung des Baumes, Position der schwersten Aste, Einfachheit der Arbeit nach dem Fällen, usw.
2. Legen Sie den Bereich um den Baum frei, und sorgen Sie für einen eigenen Stand.
3. Sorgen Sie für geeignete Fluchtwege, frei von Hindernissen; die Fluchtwege müssen ungebärn in 45^ in entgegengesetzter Fallrichtung des Baums angeordnet sein, und müssen das Entfernen des Arbeiters in einen sicheren Bereich erfolgenden, in einer Entfernung, die ca. 2,5 mal die Höhe des zu fällenden Baums entspricht.
4. Bereiten Sie auf der Fallseite eine Fallkerb vor, deren Tiefe ca. 1/3 des Baumdurchmessers entspricht.
5. Schneiden Sie den Baum auf der anderen Seite an einer Position knapp oberhalb des waagerechten Schnits der Fallkerbe, und setzen Sie eine Bruchleiste (1) von ca. 5 - 10 cm.
6. Verringern Sie langsam die Stärke der Bruchleiste, od ohne den Schwert hersauszuziehen, bis der Baum auf fällt.

Unter besonderen Bedingungen oder geringer Stabilität kann das Fälle durch Einsetzen von Keilen (2)

in den Fällschnitt, und Eintreiben mit einem Hammer. Durchtrennen eines angehobenen Stamms abgeschlossen werden. (Abb. 18)

• Entasten nach dem Fälle (Fig. 15)

ACHTUNG!

Achten Sie auf die Stützpunk

te des Asts auf dem Boden, auf die Möglichkeit, dass diese unter Spannung stehen, auf die Richtung, die der Ast beim Schneiden einnehmen kann und auf die mögliche Instabilität des Baums, nach dem der Ast geschlossen wurde.

1. Wenn der Schnitt übbragend gegenüber der Auflagen (A) erfolgt, muss ein Drittel des Durchmessers von unten geschritten, und die Arbeit von oben abgeschlossen werden.
2. Wenn der Schnitt zwischen zwei Auflagen (B) erfolgt, muss ein Drittel des Durchmessers von ober geschritten, und die Arbeit von unter abgeschlossen werden.

3. ARBEITSENDE

1. Die Richtung beachten, in die der Ast aus dem Stamm wachst.
2. Den ersten Schnitt auf Seite der Biegung ausführungsund den Schnitt auf der anderen Seite fertig stellen.

Durchtrennen eines Stamms (Abb. 16)

Das Durchtrennen eines Stamms wird durch die Verwendung des Krallenanschlags vereinfacht.

1. Stechen Sie den Krallenanschlag in den Stamm, und führen Sie mit dem Krallenanschlag als Hebel eine Bogenbewegung der Motorsäge durch, wodurch der Schwert in das Holz schneidet.
2. Wiederholen Sie den Arbeitssschrift mehrmals, und versetzen Sie gegebenenfalls den Ansetzpunkt des Krallenanschlags.

Wenn die Arbeit beendet ist:

1.- Motor wie vorangehend (Kap. 6) beschrieben aus schalten.

• Abwarten bis die Kette vollständig stillstehen und die Maschine abkühlen halten.
  Die Befestigungsmuttern des Schwerts lockern, um die Spannung der Kette zu reduzieren.
• Jegliche Spuren von Sagespänen oder Ölreste entfern.
• Bei starker Verschmutzung oder Verharzen die Kette und demontieren und für eine Stunden in einem Behälter mit einem Spezialreiniger einweichen. Anschließend mit sauberem Wasser abspüssen und vor der Montage an der Maschine mit einem entsprechen-den Rostschutzspray behandeln.
  Vor dem Aufräumen der Maschine den Schwertschutz montieren.

ACHTUNG!

Lassen Sie den Motor abküh

len, bevor Sie die Maschine in einem Raum abstellen. Um die Brandgefahr zu reduzieren muss die Maschine von Sagespänen, Zweigresten, Blättern oder überflüssigem Fett befret werden; Behälter mit Schnittabflällen dürfen nicht in Räumen aufbewahrt werden.

Schneiden Sie den Stamm bis ca. zur Mitte des Durchmessers, drehen Sie den Stamm, und schreiben Sie den Schnitt auf der entgegenegaseten Seite ab.

8. WARTUNG UND AUFBEWAHRUNG

ACHTUNG!

Für ihre Sicherheit und die

Sicherheit der anderen:

• Eine korrekte Wartung ist grundsätzlich notwendig, um die ursprüngliche Effizienz und Einsatzsicherheit der Maschine zu bewahren.
• Sorgen Sie davon, dass alle Muttern, und Schrauben fest angezogen sind, um sicher zu sein, dass das Gerät immer unterugen Bedingungen arbeitet.
  Die Maschine niemals mit abgenutzten oder beschädigten Bauteilen benutzen. Die beschädigten Teile mussen ersetzt und dürfen niemals repariert werden
• Nur Original-Ersatzteile verwenden. Nicht gleich

wertige Ersatzteile können die Maschine beschädigten und ihre Sicherheit gefährden.

ACHTUNG!

Während der Wartungsein

griffe:

• Zündkerzenstecker abtrennen.
• Abwarten bis der Motor ausreichend abgekühlt ist.
• Für Arbeiten am Schwert und an der Kette Schutzhandschuhe/TRagen.
• Schwertschutzvorrichtung nicht entfernen, es sei dess, die Eingriffe müssen auf dem Schwert selbst oder auf der Kette vorgenommen werden.
• Ole, Benzin oder andere verschmutzende Stoffe vorschrifsmäßig entsorgen.

ZYLINDER UND SCHALLDAMPFER (Abb. 19)

Um die Brandgefahr auf ein Minimum einzuschranken, die Zylinderruppen halten mit Pressluft reinigen und den Bereich des Schalldampfers von Zweigresten, Zweiglein, Blättern oder anderen Rückständen befren.

STARTERGRUPPE

Um ein Überhitzen und Beschädigung des Motors zu verhindern, müssen die Ansauggitter der Kühluft im-mer sauber, und frei von Sagespänen und Schmutz g-halten werden.

Das Anlasserseil muss bei den ersten Anzeichen von Verschleib ersetzt werden.

KUPPLUNGSGRUPPE (Abb. 20)

Die Kupplungsglocke muss frei von Sagespänen und Schmutz gehalten werden, indem die Abdeckung (gemäß Beschreibung in Kap. 4.1) nach Abschluss der A-beiten entfern und wieder korrekt montiert wird. Nach weils 30 Betriebsstunden muss das innere Lager durch ihren Handler geschmiert werden.

Den Zustand des Stifts regelmäßig überprüfen und bei Beschädigung reparieren.

BEFESTIGUNGEN

Kontrollieren Sie regelmäßig den festen Sitz aller Befestigungsschrauben und -muttern, und dass alle Handgriffe fest befestigt sind.

ReINIGUNG DES LUFTFILTERS

WICHTIG

Die Reinigung des Luftfilters ist

die Voraussetzung für einen einwandfrei Betrieb und eine lange Standzeit der Maschine. Um unsersetzliche Schäden des Motors zu vermeiden, arbeiten Sie nicht ohne Filter oder mit einem beschädigtem Filter.

Die Reinigung sollte alle 8-10 Stunden Maschineneinsatz

rerfolgen.

je-

n

• Modelle 36 und 43

KETTENBREMSE

Für die Filterreinigung (Bild 22):

Die Funktion der Kettenbremse und die Unversehrtheit - Den vorderen Handschutz nach vorne verschiben. des Metalbands, das die Kupplungsglocke umfasst - Die Schraube (1) lösen und den Deckel (2) entfern. müssen regelmäßig geprüft werden, indem die Abdek- - Den Schaumstoff-Vorfilter (3a) und das Filterelement kung (gemäß Beschreibung in Kap. 4.1) nach Abschluss (3) entfern.

der Arbeiten entfernt und wieder korrekt montiert wird

KETTENRAD

Der Zustand des Ritzels muss regelmäßig durch den Handler geprüft, und ausgetauscht werden, wenn der Verschleib das zulässige Maß überschreitet.

Es darf keine neue Kette mit einem verschlissenen Kettenrad, und umgekehrt, montiert werden.

• Das Filterelement (3) liegt ausklopfen, um den Schmutz zu entfern.

• Falls erforderlich, den Schaumstoff-Vorfilter (3a) und das Filterelement (3) mit warmem Seifenwasser oder Reinigungsmittel waschen oder mit Druckluft abla-osen.

• Alle Reste von Sagespänen und Schmutz aus dem Filtergehause (4) beseitigen und darauf darauf auf achten, dass diese nicht in den Ansaugkanal (5) gelangen.

• Das Filterelement (3) und den Schaumstoff-Vorfilter (3a) erst wieder einbauen, wenn sie vollständig trokken sind.

• Den Deckel (2) wieder montieren.

SCHMIERBOHRUNG (Abb. 21)

- Modelle 46 und 52

Die Abdeckung regelmäßig entfern (siehe Beschrei- Für die Filterreinigung (Bild 23):

bung in Kap. 4.1), das Schwert demontieren und prufen,

dass die Schmierbohrungen der Maschine (1) und des Schwerts (2) nicht verstopt sind.

KETTENHALTESTIFT

Dieser Stift ist ein wichtiges Sicherheitselement, da es unkontrollierte Bewegungen der Kette, bei Bruch oder Lockerung, verhindert.

• Den vorderen Handschutz nach vorne verschieben.
• Mit Hilfe eines Schraubendrehers die drei seitlichen Klammern (1) lösen und den Deckel (2) entfern.
• Den Startergriff (3) Herausziehen und, mit Hilfe einer Zange, die beiden seitlichen Halter (4) Herausziehen.
• Das Filterelement (5) entfernen und leicht ausklopfen um den Schmutz zu entfernen und es gegebenenfalls mit warmem Seifenwasser oder Reinigungsmittel waschen. Bei Verwendung von Druckluft voninnen

nach auBen ausblasen.

• Alle Reste von Sagespänen und Schmutz aus dem tergehause (6) beseitigen und darauf auf achten, dass diese nicht in den Ansaugkanal (7) gelangen.
• Das Filterelement (5) erst wieder einbauen, wenn e vollkommen trocken ist und darauf darauf aufchten, die beiden seitlichen Nasen (8) perfect mit den ent sprechenden Nasen des Filtergehäuses übereinstimmen.
  Die beiden seitlichen Halter (4) wieder anbringen.
• Den Deckel (2) wieder aufsetzen und die drei Klammern (1) befestigen.

SCHÄRFEN DER KETTE

Fil-

ACHTUNG!

Aus Gründen der Sicherheit

und Effizienz müssen die Schneideorgane immer gut geschärft sein.

Das Schäfen ist erforderlich, wenn:

Die Sagespane staubahnlich sind
- Eine größere Kraft zum Schneiden erforderlich ist.
- Der Schnitt nicht gerade ist.
Die Vibrationen zunehmen.
- Der Kraftstoffverbrauch zunimmt.

ÜBERPRÜFUNG DER ZündKERZE (Abb. 24)

Die Kerze ist zugänglich, wenn man den Deckel des Luftfilters entfernt.

Regelmäßige die Zündkerze entfernen und damit eventuelle Ablagerungen mit einem Metallbürstchen entfernen.

Kontrollieren Sie den Elektrodenabstand und stellen Sienen gewährleisten. ihn gegebenenfalls wieder her.

Zündkerze wieder einsetzen und mit dem mitgelieferten Schlüssel bis zum Anschlag festziehen.

Die Zündkerze muss mit einer gleichwertigen Zündkerze mit entsprechenden Eigenschaften ersetzt werden, falls die Elektroden abgebrannt oder die Isolierung beschädigt ist, und auf jeder Fall nach jeweils 100 Betriebsstunden.

VERGASEREINSTELLUNG

Der Vergaser wird ab Werk so eingestellt, dass bei Einsatz situation immer Höchstleistungen erbracht werden, und bzw. zur einer minimalen Freisetzung von schädlichen Gasen und in Übereinstimmung mit den geltenden Normen.

Bei schwachen Leistungen vorab sicherstellen, dass die Kette frei lauft, und dass der Schwert keine verschlissenen Führungen aufweist; wenden Sie sich an ren Handler zur Überprüfung von Vergasung und Mo

- Leerlaufeinstellung

ACHTUNG!

Die Kettearf sich bei leer

laufendem Motor nicht bewegen. Wenn sich die Kette mit dem Motor im Leerlauf bewegt, müssen Sie ihren Handler für die korrekte Motoreinstellung zu Rateziehen.

ACHTUNG!

Wenn die Sägekette nicht an

gemessen geschlaffen ist, erhöht die Gefahr des Rückschlags (Kick-Back).

Wenn das Scharfen einem geschulten Kundendienst überlassen wird, kann dies mit entsprechenden Werkzeugen ausgeführten werden, die einen minimalen Materialabtrag und ein gleichmäßiges Scharfen an allen Zäh

enen gewährleisten.

Das selbstständige Schäfen der Kette kann mittels spezieller Rundfeilen erfolgen, deren Durchmesser jeweils für die einzelnen Kettenart angepasst ist (siehe „Tabelle Kettenwartung”), und erfordert Geschick und Erfahrung, um Schäden an den Zahlen zu vermeiden.

Zum Schärfen der Kette (Abb. 25):

• Den Motor ausschalten, die Kettenbremse losen, und den Schwert mit montierter Kette fest in einen geeigneten Schraubstock einspannen, darauf achten, dass sich die Kette frei bewegen kann.
  Die Kette spannen, falls diese locker ist.
• Die Feile in der entsprechenden Führung montieren, derund dann die Feile in die Aussparung des Zahns einführen, darauf eine gleichmäßige Neigung, entsprechend des Zahnprofils beibehalten.
• Nur eine Feilenstriche, ausschließlich Vorwartsstriche, ausführren, und den Arbeitsschrift an allen Zahlen mit der gleichen Ausrichtung (rechts oder links) wiederholen.
  Die Position des Schwerts in dem Schraubstock um- kehren, und den Arbeitssschrift an den verbleibenden r. Zahlen wiederholen.
• Prufen, dass der Grenzzahn nicht oberhalb des Prüfwerkzeugs Herausragt, und den eventuellen Überstand mit einer Flachfeile abweilen, und das Profil abrunden.
• Nach dem Scharfen alle Feilspane und Staub entfern, und die Kette im Ölbad schmieren.

Die Kette muss ersetzt werden, wenn:

Die Langle der Zähne kleiner als 5 mm ist;
- Das Spiel der Glieder an den Kettennieten zu groß ist.

Tabelle Kettenwartung

ACHTUNG!

Die technischen Daten der für diese Maschine homologierten Kette und des Schwerts

sind in der „EG-Konformitätserklarung“ angegeben, die der Maschine beiliegt. Aus Sicherheitsgründen dürfen keine anderen Ketten- oder Schwertarten verwendet werden.

Die Tabelle zeigt die Scharfwerte für verschiedene Kettenarten, ohne dass dies die Möglichkeit darstellt, andere Ketten als die homologierte zu verwenden.

Kettenteilung Höhe des Begrenzungszahns (a) Durchmesser der Feile (d)
Zoll mm	Zoll mm Zoll mm
3/8 Mini	9,32 0,018 0,45 5/32 4,0
0,325	8,25 0,026 0,65 3/16 4,8
3/8	9,32 0,026 0,65 13/64 5,2
0,404	10,26	0,031 0,80	7/32 5,6

WARTUNG DES SCHWERTS (Abb. 26)

AUFBEWAHRUNG

Um einen asymmetrischen Verschleib des Schwerts zu verhindern sollte diese regelmäßig umgedreht werden.

Um die Effizienz des Schwerts beizubehalten, ist fol-gendes erforderlich:

• Das Schmieren der Lager des Umlenksterns mit entsprechenden Spritze (falls vorhanden).
  Die Schwertnut mit dem entsprechenden Schaber rei-nigen (im Lieferumfang nicht enthalten).
• Das Reinigen der Schmierbohrungen.
• Mit einer Flachfeile den Grat von den Führungsflanken entfernen, und eventuelle Abweichungen zwischen den Führungen ausgleichen.

Der Schwert muss ersetzt werden, wenn:

• die Tiefe der Nut kleiner als die Höhe des Zugglieds ist (das nie den Nutboden berühren damit);
• die innere Führungswand so verschlissen ist, dass die Kette seitlich geneigt wird.

AUSSERORDENTLICHE EINGRIFFE

Alle in dieser Handbuch nicht enthaltenen Wartungs-eingriffe)dufen ausschließlich von Ihr dem Handler vorgenommen werden.

Eingriffe, die nicht von einer Fachstelle oder von unqualifiziertem Personal ausgeführrt werden, haben grundsatzlich den Verfall der Garantie zur Folge.

Nach jedem Arbeitseinsatz die Maschine sorgfältig rei-nigen und Staub und Rückstände entfern, die beschädigten Teile reparieren oder ersetzen

Die Maschine muss an einem trockenen Ort aufbewahrt, vor Witterung geschützt und mit dem vorschriftsgemäß angebrachten Schwertschutz werden.

LÄNGERE STILLSTANDZEITEN

WICHTIG

Falls die Maschine voraussicht-

lich über 2-3 Monate nicht eingesetzt wird, muss fol-gendes gemacht werden, um Schwierigkeiten bei der Wiederinbetriebnahme oder permanente Motorschäden zu vermeiden.

Lagerung

Ehe die Maschine stillgeagt wird:

• Die zwei Muttern abschrauben, das Gehäuse abmontieren und die Kette und das Schwert entfern.
• Den Öltank leeren, ca. 100-120 ccm spezifische Reinigungsfüssigkeit einfllen und den Deckel wieder aufsetzen.
• Das Gehäuse wieder montieren, ohne die Muttern anzuziehen.

Die Maschine starten und den Motor bei hoher Drehzahl halten, bis das gesamte Reinigungsmittel aufgebraucht ist.

• Den Motor in den Leerlauf bringen und die Maschine Wiedereinsatz

laufen halten, bis der im Tank und im Vergaser ver

bliebene Kraftstoff vollständig aufgebraucht ist.

Wenn die Maschine wieder in Betrieb gesetzt wird:

Die Kerze bei kalter Maschine entfernen.

• In die Öffnung der Zündkerze einen Löffel Öl für ZweitZündkerze entfern.

akter (neues) einleeren.

-Mehrmals am Startgriff ziehen, damit sich das Ol im OI zu beseitigen.

Zylinder verteilt.

Zündkerze schließlich wieder einsetzen wenn sich

• Ein paar Mal am Startgriff ziehen, um das überflüssige

Ol zu beseitigen.

-Zündkerze überprüfen, so wie unter Kapitel "Uber

der Kolben am oberen Totpunkt befindet (durch die Zündkerzenöffnung ersichtlich wenn der Kolben seinen hochsten Hub erreicht hat).

prüfung der Zündkerze" beschreiben.

• Maschine so einstellen, wie unter Kapitel "Maschinenvorbereitung" beschrieben.

9. STÖRUNGSSUCHE

STÖRUNG MÖGLICHE URSACHE ABHILFE

1) Motor kann entweder nicht gestartet werden, oder schaltet(sofort aus.	- Falscher Anlassvorgang - Zündkerze schmutzig oder nicht korrekter Elektrodenabstand - Verstopfter Luftfilter - Probleme der Gemischaufbereitung	- Anweisungen befolgen (siehe Kap. 6) - Zündkerze überprüfen (siehe Kap. 8) - Filter reinigen bzw. auswechseln (siehe Kap.8) - Sich mit dem Handler in Verbindung setzen
2) Motor kann gestartet werden, erbringt aber eine schwache Leistung	- Verstopfter Luftfilter - Probleme der Gemischaufbereitung	- Filter reinigen bzw. auswechseln (siehe Kap.8) - Sich mit dem Handler in Verbindung setzen
3) Der Motor lauft unregelmäßiger oder erbringt Belastung keine Leistung	- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand - Probleme der Gemischaufbereitung	- Zündkerze überprüfen (siehe Kap. 8) - Sich mit dem Handler in Verbindung setzen
4) Der Motor weist eine- übertriebene Rauchentwicklung auf	- Falsche Gemischzusammenstellung - Probleme der Gemischaufbereitung	- Gemisch gemäß Anweisungen zubereiten (siehe Kap. 5) - Sich mit dem Handler in Verbindung setzen
5) Es tritt kein Öl aus	- Minderwertige Ölqualität - Schmierbohrungen verstoptf	- Den Tank leeren, Tank und Leitungen mit Reinigungsflüssigkeit durchspüssen und das Öl wechseln. - Reinigen

10. ZUBEHÖR

Die Tabelle enthalt die List der möglichen Verbindungen aus Schwert und Kette, mit Angabe der Teile, die auf jeder Maschine verwendbar sind, gekennzeichnet mit dem Symbol 喜

ACHTUNG!

Da die Auswahl, die Monta

ge und die Verwendung der Kette und des Schwerts vom Benutzer in vollkommener Autono

mie durchgeführt werden, haftet dieser auch für durch diese Arbeitsgänge verursachte Schäden jeglicher Art. Bei Zweifeln oder Unwissen über die Eigenschaften der einzelnen Schwerter und Ketten, wenden Sie sich an ihren Handler oder ein spezialisiertes Gardencenter.

Schwert- und Kettenkombinationen

Gliedlänge	SCHWERT KETTE Modell
Zoll	Länge Zoll / cm	Nutbreite Zoll / mm	Code Code		36	43	46	52
3/8"	14" / 35 cm	0,050"/1,3mm	118800623/0	4113703	*
325"	15" / 38 cm	0,058"/1,5mm	118800624/0	4113724		*	*
325"	18" / 45 cm	0,058"/1,5mm	118800625/0	4113722			*	*

Estimado CLIENTE,

BEDIENINGEN EN BIJVULLLEN

6. STARTEN - GEBRUK - UITSCHAKELEN MOTOR

STARTEN VAN DE MOTOR

Indien machine nicht stevig

Gebruik de machine nicht als

Als de machine nicht stilvalt.

Voor uweiligkeit en die van

de andereen:

De ketting mag nicht bewegen

Als de ketting nicht scherp ge

OLAGANUSTU MUDAHALELER

Försummelse innebär risk für

- Egenskaper für bensinen

UNDERHÄLL AV SVÄRDET (Fig. 26)

FÖRVARING

LÄNGRE TIDS UPPEHÄLL

1. TÄRKEIMPIEN OSIEN TUNNISTUS

TÄRKEIMMAT OSAT

Abn dunkens daeksel for

sigtigt, da der kinne vare opstaet tryk indeni.

LÄNGEVARENDE STILSTAND

VIGTIGT

Hvis maskinen forventes

STANS AV MOTOREN (Fig. 10)

Fornotorenstanses:

• Slipp gasskontrollen (1) og la motoren dreie med det minimale antall omdreininger et par sek-under.
• Sett bryteren (1) i posisjon "STOP".

ADVARSEL!

3. A MUNKA BEFEJEZÉSE

Mexahn3MoT 3a nanehe Ha

Obaa MaunHa reHepnape eIeHTpOMarHeTHo NOle
C0- ymepeHa jaUnHa, Ho cenak He MoKe da Ce
Knyu MoHHocTa 3a HHTeppeHcNja co FyHK
UHOANHOCTa Ha MednucnHcN ypeDu n aHTNBn
Hnn NaCHBn HnPaHTn Haj onepatopot Co NocJe
IOBaTeHN MOHN cepNo3HN pn3Nu No 3dpabj
Eto. Ce npenopayBa HocHTeJNTe Ha TaKBNTe Me
DnunHCn ypeDu ca ce cobetyBaAT CO OOKTOP
Co pON3BOAnTeJNot Ha Tne ypeDu nped Da ja Ja
PCTa MaunHata.

BHIMAHHE!

aOeKa pa6oTnTe.

Hocete cooDBetHa 6bIeHa

3actanHHOT Hn HMa CHTe

BHIMAHNE!

Ynortpe6ata Ha MaunHata 3a

Hcpebe 6apa cneuФнua. Obyha.

1. ПОВЕРНИ 斯ТО TPEБА ДА CE ПAPВАТ BO TEKOT HA PABOTATA

• KoHTpOHa Ha 3aTeRHaTOcTa Ha NaHeuOt

Pn pa6ota, IaheoT noIeKn Ha nporpeCBHO n3- DOnHyBaBe n 3aToa Tpe6a YecTo da ja npOBepyBaTe Herobata 3aTeHaTOCT.

BAKHO

BO TcKoHa npabata yHtpea (nno 3ameHa Ha naheoT) HeonxOHa e qeTa n

BepKa 3apaN npoBepKa Ha IeKnWTeTo Ha NaHeOTo

BHHMAHNE!

Bo TeKOT Ha pa6oTata, Ma-

WHHata ceHoraMopa da ce dpnUcbpcto co DBeTe paue, co Toa wTo DecHaTpaHa e NoCTa BeHa Ha npedHnot paHOpat, a JEBATA Ha 3aHN He3aBnCHO daHn onepaTopoT e JEByap Hn DecHnup.

BHIMAHNE!

3actaheTe ro BeHaM MOTO

pot ako IaHeuOT ce 6NoHpa BO TeKoT Ha pa6 Ta.Cekoraaw BHHmabajTe Ha eBeHTyaen NObpaTe

Hap (npOHTbAp) wTO MOHe da ce cLyuHa oT CTOT HAne Ha npenpeHa.

BHHMAHNE!

9. GEDIMU NUSTATYMAS

KLIUTIS TIKETINOS PriezASTYS PATAISYMAS
