Produkto tipas	Benzininis grandininis pjūklas
Prekės ženklas	STIGA
Modelis	SP 46
Variklis	Vieno cilindro 2 taktų, darbinis tūris 45 cm³
Galia	2,2 kW
Degalų bakas	500 cm³
Grandinės alyvos bakas	300 cm³
Svoris (be degalų)	4,7 kg
Grandinės kreiptuvo ilgis	Iki 45 cm (18 colių)
Grandinės žingsnis	3/8" arba .325"
Garso galios lygis (LWA)	113 dB(A)
Vibracijos lygis	4,9 - 3,6 m/s²
Grandinės stabdis	Taip, inercinis ir rankinis
Užvedimas	Užvedimo virvutė su droseliu ir primeriu
Grandinės tepimas	Reguliuojamas alyvos siurblys (modeliai 46/52)
Kuras	Benzino/alyvos mišinys 50:1
Priežiūra	Oro filtro valymas, žvakės, grandinės galandimas
Sauga	Rankų apsauga, grandinės stabdis, išjungimo jungiklis
Planuojamas naudojimas	Kirtimas, pjovimas, genėjimas

Dažnai užduodami klausimai - SP 46 STIGA

Kokį degalų mišinį naudoti Stiga SP 46?

Naudokite bešvinio benzino (oktaninis skaičius min. 90) ir sintetinės 2 taktų alyvos mišinį santykiu 50:1 (2% alyvos). Visada ruoškite šviežią mišinį ir nelaikykite ilgiau nei 2 mėnesius.

Kaip užvesti grandininį pjūklą SP 46?

Įjunkite grandinės stabdį, perjunkite jungiklį į START, ištraukite droselį, paspauskite primerį 5 kartus, tada traukite užvedimo virvutę. Kai variklis užsiveda, trumpai pagreitinkite, kad išjungtumėte droselį. Prieš naudojimą leiskite pašilti 1 minutę.

Kaip sureguliuoti grandinės įtempimą?

Atsukite korpuso veržles, sukite įtempimo varžtą, kol grandinė bus tinkamai įtempta (pavaros grandys neišeina iš kreiptuvo). Pakelkite kreiptuvą ir priveržkite veržles. Patikrinkite, ar grandinė laisvai juda.

Ką daryti, jei grandinės alyva nebėga?

Patikrinkite alyvos lygį, išvalykite tepimo angas ant mašinos ir grandinės kreiptuvo. Naudokite specialią grandininių pjūklų alyvą. Jei problema išlieka, išleiskite alyvą ir nuvalykite baką plovikliu.

Kaip prižiūrėti oro filtrą?

Valykite reguliariai. Modeliams 46 nuimkite dangtelį, išimkite filtro elementą, išmuškite arba nuplaukite muiluotu vandeniu. Prieš montuodami leiskite visiškai išdžiūti. Niekada nenaudokite mašinos be filtro.

Kokia priežastis, jei sunku užvesti šiltą?

Paprastai užtenka traukti užvedimo virvutę. Jei variklis užlietas, išsukite žvakę, švelniai patraukite, kad pašalintumėte degalų perteklių, nuvalykite žvakę ir įsukite atgal.

Kaip pagaląsti SP 46 grandinę?

Naudokite tinkamo skersmens apvalią dildę (5/32" grandinei 3/8" Mini, 3/16" .325" ir kt.). Dildykite kiekvieną dantį ta pačia kryptimi, išlaikydami kampą. Taip pat patikrinkite gylio ribotuvo aukštį. Kad rezultatas būtų optimalus, patikėkite galandimą specialistui.

Kokių saugos priemonių laikytis?

Visada dėvėkite šalmą, pirštines, akinius, klausos apsaugą ir neslystančius batus. Niekada nedirbkite vienas, rankas laikykite ant rankenų ir saugokitės atatrankos. Prieš naudodami perskaitykite instrukciją.

Kaip laikyti pjūklą ilgą laiką?

Ištuštinkite degalų ir alyvos bakus. Nuvalykite mašiną, nuimkite grandinę ir kreiptuvą. Į cilindrą įpilkite šiek tiek 2 taktų alyvos, patraukite užvedimo virvutę, kad pasiskirstytų, tada įsukite žvakę. Laikykite sausoje vietoje, vaikams nepasiekiamoje vietoje.

Ką daryti, jei grandinė nesusistoja tuščiąja eiga?

Jei grandinė sukasi tuščiąja eiga, kreipkitės į savo pardavėją, kad sureguliuotų karbiuratorių. Nenaudokite mašinos tokios būklės, nes tai pavojinga.

NAUDOJIMO INSTRUKCIJA SP 46 STIGA

Pirmiausia norime padekoti už tai, kad pasirinkote mûsù gaminj. Tikimès, kad šis pasirinkimas patenkin visus Jūsu pageidavimus ir lukescius. Šis vadovélis parasytas šio jrenginio tinkamam vartojimui, saugiar naudojimui bei efektyvumui; nepamirskite, kad vadovélis jeina j rengimo komplektine sudétj, todél prava jj laikyti lengvai prieinamoje vietoje, tuo atveju kad prireekus visada būtu po ranka. Vadovélis turi buti g renginio ir tuo atveju kai jrenginys perduodamas naudojimui kitiems asmenims, skolinant ji, arba galuti-nai perduodant kitam naudotojui.

Sis naujas irenginys buvo suprojektuotas ir sukurtas pagal atitinkamas normatyvas. Irenginys Naudojama pagal vadovelyje nurodytas taisykles yra saugus ir patikimas (numatyas naudojimas); bet koks kitoks no dojimas, ar nesilaikant saugos prieziuros ir taisymo taisykliu, taip pat naudojant "kitokiems veiksmams r skirta". Gamintojo garantija gaminiui neteikiama, jei prietaisas naudojamas nesilaikant instrukcijose numatytu saugaus naudojimo bei prieziuros taisykliu, prietaisas naudojamas ne pagal paskirtj.

Turint omenyje jog i'renginys periodiskai atnaujinamas ir tobulinamas jus galite susidurti su kai kuriais p kitimais neatitikimais instrukcijoje. Sioje instrukcijoje pateikta informacija konkreciai gamintojo versija be papildomu atnaujinimu ar pakeitim. Bet kokiu atveju vartojimo instrukcija visada islaiko pagrindines jer ginio charakteristikas. Kilus bet kokiems klausimams nedvejodami kreipkites i renginio pardaveja.

TURINYS

1. Pagrindini daliy identifikacija 2
2. Simboliai 3
3. Saugumo nurodymai 4
4. Irenginio montavimas 7
5. Pasiruošimas darbui 8
6. Pajungimas - Naudojimas - Variklio sustabdymas 10
7. Irenginio naudojimas 11
8. Prieziura ir laikymas 13
   9.Gedimu nustatymas 17
   10.Aksesuarai 18

1. PAGRINDINIU DALIJ IDENTIFIKACija

PAGRINDINIAI KOMPONENTAI

1. Variklio visuma
2. Lankstas
3. Priekines rankos apsauga
4. Priekine rankena
5. Galine rankena
6. Grandinès stabdžio ašis
   6a. Grandinés stabdžio ašis (tik mod. 46/52)
7. Strypas
8. Grandiné
9. Strypo gaubtas
10. Imatrixiaciné etiketé

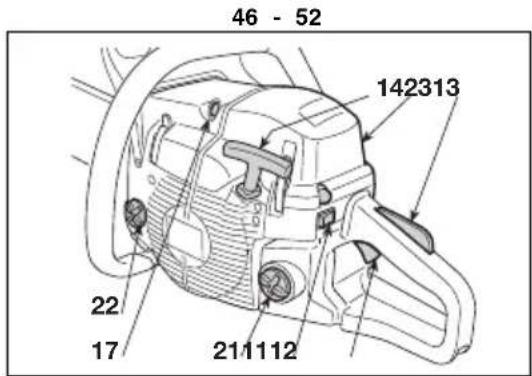

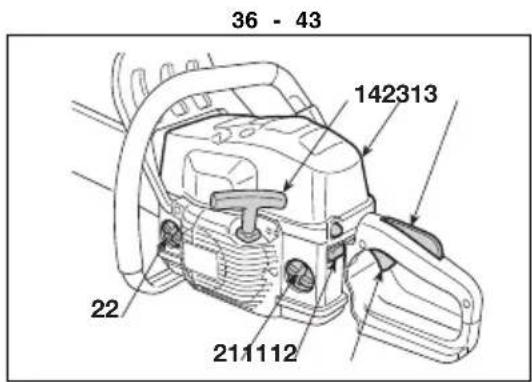

KOMANDOS IR PRIPILDYMAI

1. Variklio sustabdymo jungiklis
2. Akcerelarotiaus komanda
3. Akceleratoriaus blokavimas
4. Užvedimo rankenéle
5. Starterio komanda
6. Uzpildymo jtaiso komanda (Primer)

7. Dekompresorius (tik mod. 46/52)

8. Mišinio bako kamstis

9. Grandinés alyvos bako kamstis
10. Oro filtro dangtis

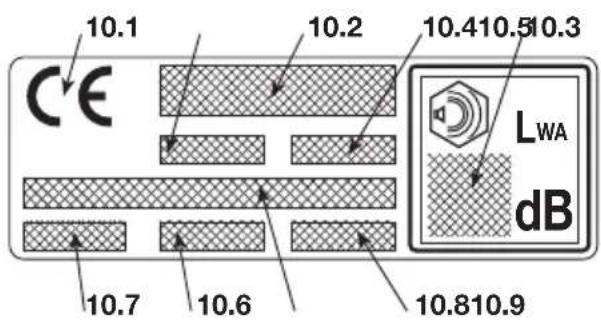

IMATRIKULIACINE ETIKETE

10.1) Atitikties zenklas pagal Direktyva 2006/42/EB
10.2) Gamintojo pavadinimas ir adreasas
10.3) Akustines galios lygis pagal LWA direktyva 2000/14/EB
10.4) Gamintojo informacinis modulis
10.5) Irenginio modelis
10.6) Registro numeris
10.7) Pagaminimo metai
10.8) Gaminio kodas
10.9) Emisiju numeris

Maksimalios triukšmo ir vibraciju vertès [1]	Modelilui	36 43	46 52
Operatoriaus ausies akustinio slègio lygISO 22868)	dB(A) 98,9	98,9	102,3	101,6
- Matavimo netikslumas (2006/42/EB - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Pamatuotas ekvivalentinis akustinés galios lygISO 22868)	dB(A)	108,1	108,1	113	113,4
- Matavimo netikslumas (2006/42/EB - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Vibraciju lygis ISO 22867)	m/sec2	7,5 - 6,2	7,5 - 6,2	4,9 - 3,6	5,7 - 4,9
- Matavimo netikslumas (2006/42/EB - EN 12096)	m/sec	0,5	0,5	0,5	0,5
TECHNINIAI DUOMENYS
Variklis (mono cilindrinis 2 faziú) - pajëgumas	cm3	36,3 40	2 45	52
Mišinys (benzinas / alyva)	%	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %
Galingumas	kW	1,5	2,0	2,2	2,4
Apsisukimü numeris minimaii režimu	½min	2800 ± 150	2800 ± 150	2800 ± 150	2800 ± 150
Maksimaliai priimtinas apsisukimü numeris be aprovimo su sumontuota grandne ½min	½min	11300	12000	12500	12500
Degalu bako talpa	cm3	370	370	500	500
Maksimalaus galingumo specifinis sunaudojimas	g/kWh	490	410	510	500
Alyvos bakelio pajëgumas yra	cm3	190	190	300	300
Grandinès dantratuko dantys		6	7	7	7
Svoris (tuščiu bakeliu)	kg	4,2	4,1	4,7	4,7

[1] DÉMESIO! Vibraciju verté gali keistis atsižvelgiant jrenginio darbo povbudj ir jo paruosimir gali virsyti nurodytas vertes. Būtina nustaty i saugumo matus vartotojams, kurie turi remtis sugeneruotais vibracijupkrovos apskaicavmais realiomis naudojimo salygomis. Del sios priežasties turi buti atsižvelgiama j visas veikimo ciklo fazes, kaip pavyzdžiui, isjungimas arba veikimas tusciai.

2. SIMBOLIAI

AISKINAMEJI SIMBOLIAI ANT IRENGINIO (jeigu yra)

1) Pries naudojant sj起重ginj, perskaityti instrukciju vadoveli.
2) Perspejame sio Irenginio operatori, kad naudojantis Irenginiu normaliomis salygomis kazdieninium naudojimui gali buti isgautas garsastolygus arba virsijantis 85dB (A). Deveti apsaugin' salma, akustines apsaugas ir apsauginius akinius.

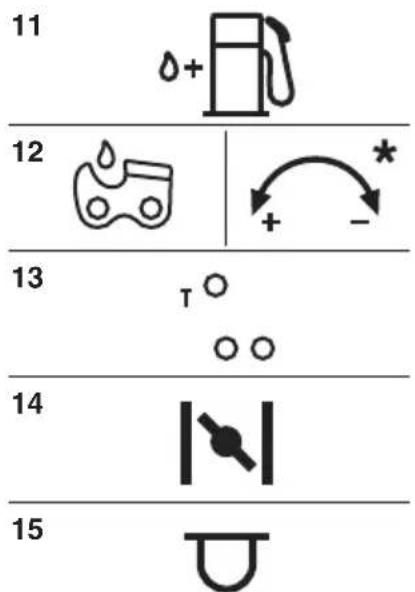

11) Mišinio bakas
12) Grandinés alyvos bakelis ir alyvos pompos regulatorius (tik mod. 46/52)
13) Karbiuratoriaus reguliavimas T = minimalaus greicio reguliavimas (L) = misinio reguliavimas zemu greiciu (H) = misinio reguliavimas dideliu greiciu
14) Starterio komanda (Starter)
15) Uzpildymo jtaiso komanda (Primer)

3. SAUGUMO NUODYMAI

A) MOKYMAS

1) Atidžiai perskaity kite instrukcjas. Geraj jsiminkite prietaisu pulto funkcjias ir kaip reikia tinkamai dirbtj jren-giniu. Ismokite greitai sustabdyti varikli.
2) Naudoti jrenginj pagal jo paskirtj, tai yra "medziu kirtimui ir karpymui santykinai pagal ismatavimus atitinkancius strypo ilgi" arba medinius objektus su analogiskomis charakteristikomis. Bet koks kitoks jo naudiojimas gali tapti pavojingu ir sukelti jrenginio gedimaNetinkamu naudiojimu laikoma (kaip nurodyta pavyzdziuose, taiau ne tik):
Gyvatvoriu lyginimas;
- pjaustymo darbams;
- skirstyi palettes, déžes ir kitokias pakavimo medziagas;
- skirstyti baldus arba kitokius daiktus, kuriuose galetuy buti viniu, varztu arba kitokio podudzio metaliniu komponentu;
- atlikti mésinés darbus;
- naudoti jrenginj kaip keltuva sukelimui, pastumimui arba objektu kapojimui;
- naudoti jrenginj uzblokuota ant nejudamuy suportu.
3) Neleiskite, kad jrenginiu naudotusi vaikai arba zmones, kaip reikiant nesusipaazine su instrukcjomis. Gali buti, kadVietinai jstatymai leidzia dirbtj jrenginiu tik asmenims, sulaukusiems ne mazesnio nei nustatyas amziaus.
4) Irenginiu negali naudotis daugiau nei vienas asmuo.
5) Jokiu budu jrenginiu negalima dirbti, jei:
- Su asmenimis, ypač vaikais ar gyvūnais esanciais netoliese;
- jei naudotojas jauciasi pavarges ar blogoje savijautoje, - arba vartojo medikamentus, narkotines medziagas, al- - koholj arbaKitas kenksmingas medziagas kurios galetu- itakoti atidumarveiksmum; 5
- jei naudotojas nera tinkamose salygose abiem rankom stabiliai išlaikyti krumapjove / ar išlikti stabiliame stovy, darbo veikloje.
6) Būtina nepamirstī, kad operatorius ar i'renginio naudotojas atsako už avarijas bei Žalā, padaryta kitiems as-C) DIRBANT menims arba ju turtui.

B) PASIRUOSIMAS

1) Darbo metu, naudoti atitinkama apsirengima kuris apsaugotu naudotoja nuo susizeidimu.

• Naudoti apsaugai pritaikytä apsirengima, skirta nuo jsipjovimü.
• Deveti šalma, pirstines, apsauginius akinius, kaukes nuo dulkiu ir atitinkama nuo paslydimo avalyne.
• Naudoti ausines klausos apsaugai.
• Nedeveti saliku, marskiniu, granineliu ir kitu paka-binamu aksesuaru, ar kitoku placiu indumentu kurie gaetu jsipainioti j起重jinarjkitas darbo vietoje esan-cias medziagas.
• Tinkamai susisukuoti ilgus plaukus.

2) DÉMESIO: PAVOJUS! Benzinas yra labai degus.
- Degalus laikyti tam pritaikytuose konteineriuose;
- Nerukyi nadojantis kuru;
- Iš lěto atidaryti bako kamstj išleidžiant viduje esantj

spaudima;

• Piltuvelio pagalba užpildyti baká tik atviroje vietoje;

• Degalus papildy kite pries paleisdami varikli jei variklis veikia arba yra ikaites nepilkite benzino, ir neatsukinekite bako kamšćio;

• Jei teka benzinas, variklio nepaleiskite ir patraukite jren-gin nuo vietos, kurioje degalai iissipyle; ziurekite, kad ne-kiltu gaisro pavojus, kol degalai neissivades ir bezino garai neissisklaidys;
  4: Greitai isvaltyi kiekviena benzino zyme patekusia ant jrenginio ar ant zenes;

• Neužvesti jrenginio toje vietoje kur yra iissiskirstes kuras;
• iśvengti kontaktu su indumentais kuriuose yra patekusio kuro, tuo atveju pakeisti indumentus preš užvedant variklj;
• visada ir gerai užsukite bako ir benzino talpos kamšcius.
  3) Pakeiskite sugadintus ar defektuotus duslintuvus.
  4) Pries naudojima, gerai patrikrinti jrenginir ypac:
• Akceleratoriaus ir saugos svirtys turi buti laisvam judeja jime, nespaudziant ir atleidus automatiskai turi sugrjzti i neutralia pozicija.
• Jei nera jspausta saugumo svirtis, akeleratorius svirtis, tis turi isslikti blokuota;

d- Variklio sustabdymo jungiklis turi lengvai judeti iš vienos - pozicijos j kità;

• Bet kokios kibirksties isvengimui, elektros laidai, o ypac zvakés laidas turi buti vientisi. O dangtelis teisingai sumontuotas ant zvakés;
• Irenginio verzlès, varžtai ir apsaugos turi buti švarus ir sausi bei tvirtai sutvirtinti ant jrenginio.
• randinés stabdys turi tobulai veikti ir buti efektyvus;
• lStrypas ir grandine turi buti taisy Klingai sumontuoto;
• lGrandine turi buti taisy Klingai jtempta.
  5) Pries pradedant darba, butina užsitikrinti, kad visos apsaugos sistemas yra taisiklingai sumontuotos.

C) DIRBANT

1) Neužveskite variklio nedideléje erdvêje, kur gali susikaupti pavojingu angliies monoksido dumu.
Užsifikrinkite oro cirkuliavimu, kai yra dirbama duobëse, jdubose ar panašiose vietose.
2) Dirbkite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.
3) Pasirinkti stabilia stovejimo pozicija
- Bet kokiu atveju iśvengti darbo ant šlapios ar slidžios Žemès, taip pat ant nelygaus paviršiaus bei stataus šlaitokur néra garantuojamas operatoriaus stabilumas darbo metu;
- svegti nestabiliu kopeciu ir pakilu;
- nedirbtjrenginiu auksiau peciu lygio:
n- nebégioti, o vaikšcioti atsargiai atsižvelgiant j galimas kliutis arŽemës nelygumus.
- vengti dirbti vieniems arba per daug izoliuotoje aplinkoje taip palengvinant pagalbos iškvietima galimo nelaimingo atsitikimo atveju.
4) Užvesti variklj, kai jrenginys yra tvirtai blokuotas:
- variklj užvesti mažiausiai 3 metru atstumu nuo kuro jpi

limo vietos;

-Uzsitikrinti, kad dirbant jrenginiu nustatytoje territorijojene raki y asmeny;
- Nenukreipti duslintuvo, taigi duju išmetimo link degiuju medziagú;
- atsargiai atsižvelgtj jmanomus ijskysulius, atsisradusius nuo grandines judesiu, ypac kai grandine sutinka kličiu arba svetimkuniu.

5) Nekeiskite variklio nustatymu, neleiskite varikliui dirbti per dideliu apsisukimru rezimu.

6) Nenaudoti Irenginio pernelyg didelems galioms ir nenaudoti mazo Irenginio per dideliems darbams; adekvataus Irenginio naudojimassumažina rizikas ir pagerina darbo kokybe.

7) Užsitikrinti, kad minimalus jrenginio rézimas yra toks, kuriuo neeidžiama judeti grandinei ir po pagreitinimo, variklis netrukus sugržtu iki minimalus greicio.

8) Laikytis atsargumo, kad strypas neatsitrenktu pašalinius kūnus ir issikišimus atsiradusius del grandines sukimi si.

9) Variklis sustabdomas:

• kaskart, kai jrenginys paliekamas be prieziuros.

• pries pildami degalus.

10) Sustabdykite variklj ir atjunkite zvakes laida:

• pries tikrindami jrenginj, valydami ar ja priiziredami;

• kai susidurète su kokiu hors kliuviniu. Patikrinkite, ar jrenginys nenukentejo ir, pries vel naudodamiesi jren-giniu, atlikite butinus remonto darbus;

• jeigu prietaisas prada netaisyklingai vibruoti (Netrukus atraskite vibraciju priezastir pasirupinkite butinais patikrinimais Specializuotame Paslaugu Centre).

-kada nesinaudiojama jrenginiu.

11) Išvenkite būti dulkëse arba pjuvenose iśgautse nuo grandinës pjovmo metu.

D) PrieziURA IR SANDELIAVIMAS

1) Noredami buti tikri, kad jrenginys patikimas, pasirupinkite, kad verzles ir varztai butu prisukti. Nuolatinejrenginys prieziura - pagrindine taisykle, norint, kad jrenginys butu saugus ir dirbtu kokybiiskai.
2) Nestatykite jrenginio, jei bake yra benzino, i patalpa, rioje benzino garai galetu susidurti su liepsna, kibirkstimi ar stipriu silumos saltiniu.
3) Pries statydami jrenginj bet kokia patalpa, palaukite, kol ataus variklis.
4) Užsidegimo rizikos sumazinimui išlaikyti variklj, dus-lintuva ir degalu laikymo vieta tokiame sandélyje, kur ne sirastu pjuvenu, liekanu, sausu šaku, lapu ir pernelyg da riebalu; patalpoje nepalíkti konteinerio su nupjautom medziagom.
5) Jei bakā reikia iustinti, atlikite šj veiksma atvirame kai variklis yra atveses.
6) Dibant su pjaunanciais jrenginiais visada deveti darbines pirstines.
7) Prižūreti grandines astruma. Visi su granidine ir strypas susije veiksmai yra darbai, reikalaujantys ypatingos kompetencijos neskaitant darbo su atitinkamais reikmenimis nepriekaiistingam darbu ivykdmui; saugumo sumetimais visada verta susisiekti su jusp Pardavéju.
8) Saugumo sumetimais niekada nenaudokite jren-ginio, kai jos dalys yra susidévésusios arba pažeis

Jei negalima pataisyti, detales butina ja pakeisti. Naudoti tik originalias pakeitimo dalis. Kitokios kokybes detales gali pakenkti irenginiui arba jo buklei.

9) Pries paddedant jrenginj, uzsitikrinti, kad iisimtas raktas arba paalinti eksploatacijai naudojamri reikmenys.
10) Irenginj laikyti toli nuo vaikams prieinamos vietos!

E) VEZIMAS IR ISJUDINIMAS

1) Kiekviena karta, kai reikia isjudinti jrenginj veztiar is-judinti, reikia:
- sjungti variklj, palaukti visisko grandinés sustojimo, nuimti zvakës dangtelj;
- uždéti apsauginí strypo gaubta;
-- Paimti jrenginí už rankenu ir nukreipti strypa i priesingá
ejimo kryptí.
2) Kai jrenginys vezamas transportu, butina jrenginj pa-statyj tokia pozicija kurioje isliktu stabiliai bluokuojamas, taip isvengiant apsvertimu su galimybe jj pazeisti ar benzino issiliejmui.

F) GRANDININIJ PJUKLU SAUGUMO JSPEJIMAI

• Islaiky kite tol visas kuno dalis nuo dantinés gran-dines, kai grandininis pjuklas veikia. Pries pajun-giant grandinini pjukla, uzsitikrinkite, kad dantine grandine su niekuo nesikontaktuoty. Neatidumo akimirsniais veikiant grandininiams pjuklams gali nut-tiki, kad drabuziai arba kūnas jsipainioja i dantine gran-dine.
• Desiniaja ranka visada turi buti laikoma galiné rankena ir kairiaja ranka priekine rankena. Niekada neturetu buti apkeiciamos rankos grandinizio pjuklo laikymui, kadangi tai padicina nelaimingu atsitikmu rizika tam paiciam asmeniui.
• Deveti apsauginius akinius ir akustines apsaugas. Patariama naudotiKitas apsaugines priemones galvai, rankoms ir pedoms.Deveti atitinkamus ap-sauginius drabuzius, kuriais bus sumazinama susizalojmu rizika isprovokujama pjuklo kritimu bei netyciniu ku-susidurimu su grandininiu pjuklu.
• Nenaudoti grandinizio pjuklo ant medzio. Grandini-nio pjuklo aktyvinimas esant ant medzio gali isprovokuoti kuno susizalojimus.
• Visada islaikty taisy Klinga pedos atramos taski ir veikti grandininiu pjuklu tik stovint ant lygaus, saugaus ir tvirto pagrindo. Slidus arba nestabilus pavirug siai kaip kopecios, gali isprovoku pusiausvyros arba grandininiou pjklo kontrolles praradima.
  Kai yra pjaunama jtempta saka, reikia buti atidiems, ore,isvengti atsimusimo pavojaus. Kai yra atleidziama medzio pluosty jtampa, saka jgauna sugrijimo efekta ir gali atsimusti i operatoriuy ir/arba isvesti grandininj pjukla is kontroles.
• Buti ypač atidiems, kai yra pjaunami krūmai ir jauni krūmoksniai. Smulkios materijos gali jsipainioti i dantine grandiné ir nusikreipti jusu kryptimi ir/arba galite netekti pusiausvyros.
• Grandinini pjukla nešioti laikant priekine rankenak kai pjuklas yra isjungtas, islaikant ji toli nuo jusu os.kuno. Kai yra nešiojamas arba padedamas grandi

ninis pjuklas visada reikia uzdengti dangciu strypa. dininio pjuklo galandimu ir prieziura. Gilumo lygio Tinkamas pjuklo naudojimas ir judinimassumazins at- sumajejimas gali sudaryti kontrsmugiu padidejima. sitiktiniokontaktogalimbye su judancia dantine grande.

• Atsižvelkite j instrukcjjas reliatyvias sutepimui, grandines itempimui ir atsarginéms dalims. Grandine, kurios jtempimas ir sutepimas yra netinkami gali nutrukti ir padidinti atsitrenkimo rizika.
• Išlaikykite sausas ir švarias rankenas be alvos riebalu Žymiú. Suriebalintos, alvy suteptos rankenos yra slidžios, tai išprovokujo kontrolës netekima.
• Pjauti iiskirtinai tik medj. Nenaudoti granandinio pjuklo nenumatytiems darbams. Pavyzdziui: Nenaudoti granandinio pjuklo plastikiniu medziagupovimui, medziagu skirtu statyboms arba kitoms medziagoms, kurios nera is medienos. Granandinio pjuklo naudojimas skirtingoms operacijoms nei toms, krios buvo numatytos, gali sudaryti pavojingas situacijas

H) PJUKLO NAUDOJIMO TECHNIKOS

Visada stebeti saugumo jspejimus ir naudoti labiausiai tinkamas pjovimo technikas labiausiai tinkamas darbui ratikti, pagal nurodymus ir pavyzdzius pateiktus naudojimo instrukcijose (zur. skyr 7).

Pries pirma karta vykdant kirtimo arba genejimo darba,
upravartu:

• jgauti specifinj apmokinimä šio tipo jrenginio naudojumui;
• atidžiai perskaityi saugumo jspéjimus ir naudojimo instrukcijas esancias vadovélyje;
• pasipraktikuoti ant rastu ant zemes ar oziu, tokiu budu jgaunant igudziu irenginio naudojimui ir tinkamoms pjovimo technikoms.

G) KONTRSMUIGIUPRIEZASTYS IR TO ISVENGIMAS OPERATORIUI

Galima isgauti kontrsmugi kai strypo galas arba virsune liecciasi su objektu, arba kai medis uzsidero savyje prispaudziant grandine pjoyimo sekciojoje.

Virsūnēs kontaktavimas kai kuriais atvejais gali netikétai provokuoti priesinga reakcijā, stumiant strypāj virsu ir a gal link operatoriaus.

Dantines grandines priverzimas virsutinexe strypo dalyje gali greitai stumti grandine atgal link operatoriaus.

Viena ir kita aprasytos reakcijos gali sudaryti pjuklo kont roles netekima, sudarant rimtus nelaimingus atsitikimus asmeniui. Nereikia pasikliauti isskirtinai tik saugumo priemonemis integruotomis pjukle.

Grandinizio pjuklo naudotojui, patariama pasinaudoti skirtingomis saugumo priemonemis tam kad butu isvengiami nelaimingi atsitikimai arba susizalojimai pjovimo darbo

metu. Kontrsmugis yra neteisingo prietaiso naudojimo re-zultatas ir/arba proceduru bei neteisingo veikimo salygos priezastis ir gali buti isvengiamas pritaikant zeniau nuro-dytas atsargumo priemones:

K) KAIP SKAITYTI VADOVELI

R.-Vadovélio tekste kai kurie paryskinti paragrafai yra labai, S. svarbùs, kuriú reiksmés yra šios:

PASTABA

arba

SVARBU

Pateikiami patiksinimai arba kiti

duomenys, susijie su tuo, kas jau buvo nurodyta, kad nebutu pakenkta jrenginui ar neatsirasty gedimu.

DÉMESIO!

Nesilaikydami galite susiza

loti patys ar sužaloti kitus.

• Tvirtai laikyti pjukla abejomis rankomis, su nykščais ir pirstais aplink granandinio pjuklo rankena, ir nuteikiant jusu kuna bei rankas i tokia pozicija, kuri jums leistu atlaikyti kontrsmugiu stiprumus. Kontrsmugiu stiprumai gali buti kontrluojami to paties operatoriaus jeigu buvo panaudiojamos atsargines prie-monës. Nepaleisti granandinio pjuklo.
• Nelaikyti ranku per toli ir nepjauti aukšciau peciu lygio. Tai padeda isvengti nenorimu kontaktu su viršūne ir suteikia geresne grandinizio pjuklo kontrole nenua-tytose situacijose.
• Naudoti tik gamintojo specifikuotus strypus ir gran-dines. Neatininkamos atsargines grandines ir strypai gali buti granindes nutrukimo ir/arba kontrsmugiu prie-zastimi.
• Laikykités gaminto instrukciju susiejusi su gran

PAVOJUS!

Nesilaikydami galite rimtai su

sizaloti patys ar suzaloti kitus, netgi mirtinai.

4. IRENGINIO MONTAVIMAS

SVARBU

ta grandine bei strypas ir tusciais misinio bakerlais.

DÉMESIO!

Jrenginys pateiktas su atskir

komplektas turi buti atliekami ant lygaus ir tvirto pavirsiaus, su vieta pakankama jrenginio ir jpakavimo judinimui, visada naudojant atitinkamus irankius.

Ipakavimo sunaikinimas turi buti atliekamas pagal vyraujamus vietinius jstatymus.

DEMESIO!

Strypo ir grandines tvar

kymui visada deveti standzias darbines pirstines. Labai atidziai montuoti strypa ir grandine laikantis saugumo ir veiksmingumo; bet kokiu dvejoniu atveju susisiekti su jusy Pardaveju.

Pries montuojant strypa, užsitikrinti, kad nebútu jterptas graninés stabdys; tai nutinka, kai priekinés rankos apsauga yra visiskai patraukta atgal, link jrenginio korpuso.

DÉMESIO!

Visas operacijas atlikite

su isjungtu varikliu.

• Sumontuoti strypa (4) jterpiant kaistes i grioveli ir stumteleti link irenginio galines puses (Pav. 2).
• Sumontuoti grandine aplink tempiamajj dantratuka ir pagal strypo kreiptuvag atidziai atsi-zvelgiant sukimosi krypt (Pav. 3); strypo galas sutvirtintas atmetamuju dantratuku, pasirupinti, o kad grandines tempimo nareliai taisyklingai jsiterpty j dantratuko dantukus.
• Patikrinti, kad grandines temptuvo (5) ais butj jterpta i jai skirta strypo anga; priesingu atveju, grandines temptuvo varztui (6) naudoti tinkama atsuktuv, iki galutinio aies priverzimo (Pav. 4).
• Sumontuoti atgal karterj, neverziant varzliq.
• Tinkamai veikti su grandinés temptuvo varžtu (6) kol išgaunamas taisy Klingas grandinés jtempimas (Pav. 5).
• Laikant sukelta strypa,naudoant skirta rakta iki galo priverzti karterio verzles (Pav 6).
• Patikrinti grandines jtempima. ltempimas yra tikslus, kai paiciumpant grandine viduryje strypo, vilkimo nareliai neiseina is juostos kreiptuvo (Pav. 7).
• Atsuktuvo pagalba leisti grandinei šliauzti kreiptuvu, taip užsitikrinant, kad šliauzimas vyktu be dideliu pastangu.

1. LANKSTO MONTAVIMAS

(jeigu néra sumontuotas fabrike)

• Atsuki verzles (1) ir nuimti sankabos karterj (2).
• Prifiksuoti lanksta (3) prie jrenginio korpuso naudojant du pateiktus varztus (4) (Pav. 1).

2. STRYPO IR GRANDINES MONTAVIMAS

• Priëjimui prie dantratuko ir prie strypoatramos vietos, atveržti veržles ir nuimti sankabos karterj (Pav. 2).
• Nuimti du kartoninius tarpiklius (3); sie tarpikliai yra reikalingi tik jpakuoto jrenginio transportavimui ir neturi buti daugiau naudojam (Pav. 2).

5. PASIRUOSIMAS DARBUI

1. MIŠINIO PARUOSIMAS

Sis jrenginys turi dviej faziu variklj kuriam reikalings benzino ir tepalinés alyvos misinys.

Lenteleje nurodyti benzino ir alyvos kiekiai naudojami ruosiant misini pagal naudojamos alyvos rusj.

SVARBU

pazeidzia varikji ir už tai neatsakoma jrenginio garantiniu budu.

SVARBU

veiksminguma ir mechaniniu organu ilga tarnavima, naudoti tik degalus ir kokybiska alyva.

Benzinas S	ntetiné alyva 2 Faziç
litrai litrai	cm	3
1	0,02	20
2	0,04	40
3	0,06	60
5	0,10	100
10	0,20	200

- Benzino charakteristikos

Naudoti benzina be svino (zaliasis benzinas) su taniniu skaiciu ne zemesniu uz 90 N.O.

• ! atitinkamā baka jpilti maždaug puse kiekio benok- zino.
• Pridéti visa alya pagal lentele.
• Supilti likusj benzina.
  -Uzsukti kamstj ir gerai sukratyti.

SVARBU

ilgiau nei 2 menesius bake palleka nuosedas. Visada naudoti tik sviezy benzina!

SVARBU

Misinys turi senejimo savykiekiu taip isvengiant nuosedy

- Alyvos charakteristikos

Naudoti tik sintetine aukstos kokybès alyva, skirta dvieju faziu varikliams.

SVARBU

Laikyti atskirai gerai atskinio bakus, taip isvengiant sunetu.

Jusp pardavimo punctuose yra alvos skirtos butent sio tipo varikliams, galincios garantuoti ilgalaikeapsauga.

Sios alyvos naudojimas sudaro 2% misinio sudêtes, sudaryta iš 1 dalies alyvos kas 50 daliq benzino.

SVARBU

Kas karta isvaltyt benzino ir basalinant esancias nuosedas.

2. DEGALU UZPILDYMAS

• Mišinio paruosimas ir laikymas

PAVOJUS!

Benzinas ir misinys yra degus!

PAVOJUS!

Neruuktyi pilant degalus
garu issisklaidymo.

PAVOJUS!

Degalus papildykite pries

• Benzina ir misini laikyti atitinkamuose degapaleisdami variklj jei variklis veikia arba yra ly bakuose, saugiose patalpose, toli nuo sijkaites nepilkite benzino, ir neatsukinekite lumos saltiniu ir atviru liepsnu. bako kamscio;

• Nepalikti vaikams prieinamose vietose.

• Nerukyti ruosiant misinj ir isvengti benzino garu issisklaidymo.

DÉMESIO!

Atsargiai atidaryti bako

dangteli nes viduje galetu buti susikaupusio slegio.

Pries degalu uzpildyma:

• Gerai sukratyti misinio baka.
• Irenginj stabiliai pastaty i tokioje pozicijoje, kad degalu bakelio dangtelis butu virsuje.
• Nuvaltyi bakelio dangtelj ir aplinkine zona taip vengiant, kad purvas nepatentu j vidu.

• Is leto atidaryti degalu bakelio dangtelj taip lei džiant iseiti susikaupusiam slegiui. Vykdyti degalu užpilima, isvengti uzpildtyt bakelj iki pat v saus.

• Patikrinti, kad grandine butu pagalasta ir be jokiupazeidimo zymi;

• Patikrinti, kad oro filtras buty svarus;
• patikrinti, kad rankenos ir jrenginio apsaugos butu svarios ir sausos, taisy Klingai sumontuotos
  is-ir tvirtai prritvirtintos ant jrenginio;
• Patikrinti rankenu implantavima;
• Patikrinti grandines stabdziu veiksminguma;
• patikrinti grandines jtempima.

DÉMESIO! kelio dangteli, už

Visada užsukti degalu barzerziant iki galo.

DÉMESIO!

moji alyva yra biodegraduojanti. Mineralines alyvo naudiojimas arba varikliams skirta alyvasumažina aplinkos nuostolius.

Geros kokybes alyvos naudiojimas yra fundamentalus norint isgauti veiksminga pjovimo organu sutepima; naudota arba nekokybska alya kompromituoja sutepima ir sumazina grandines ir strypo naudiojimo laika.

Visada pravartu pilnai uzpildyti alyvos bakeli (naudointis piltuveliu) kiekviena karta, kai vykdomas degalu uzyplimas; kadangi alyvos bakelio pajegumas paskaiciotas isnaudoti degalus pirmiau alyvos, tokiu atveju isvengiama naudoti jrenginj be suriebalinimo.

4. IRENGINIO PATIKRINIMAS

Pries pradedant darba reikia:

• atlikti alyvos ir misinio pripildyma, priipildant at-tinkamus bakelius;
• Patikrinti, kad ant jrenginio ir strypo nebutu atsi verzusiu verzliu;

5. ITEMPIMO PATIKRINIMAS

DÉMESIO!

Visas operacijas atlikite

su isjungtu varikliu.

• Atlaisvinti karterio veržles, naudojant pateiktā raktā (Pav. 6).
• Tinkamai veikti su grandinés temptuvo varžtu (6) kol išgaunamas taisy Klingas grandinés jtempimas (Pav. 5).
• Laikant sukelta strypa, naudojant skirta rakta iki galo priverzti karterio verzles (Pav. 6).

6. GRANDINES STABDZIO PATIKRINIMAS

Iame jrenginyje yra idiegta apsaugine stabdymo.
systema.

Grijztamuju smugiu atveju (kontrsmugiu atveju) darbo metu, esant anomaliam strypo, kuri laiko sranka galo kontaktui, su smarkiu pasitraukimu link virsaus, susidurama su priekine apsauga. Siuo atveju, stabdžio jsiterpimas užblokuja graninës sukimi.si ir butina ji atblokuoti rankiniu budu norint jj atjungti.

Sis stabdys gali buti naudojamas rankiniu budu,
stumiant i priekj priekine apsauga. Noredami stabdj atlaisvinti, priekine apsauga patraukite j virsu rankenos link, kol stabdys issijungs.

Stabdžio patikrinimui reikia:

Paleisti variklj ir tvirtai laikyti rankenag abiem rankomis
- Aktyvinant akceleratoriaus komanda islaikant grandide judejime, stumti i priekj stabdzo svirtel, naudojant kaire ranka; grandines sustojimas turi jvykti netrukus.
- Kai grandine yra sustojusi, netrukus atleisti ak-celeratoriaus svirtele.
- Atleisti stabdj.

DÉMESIO!

Nenaudoti Irenginio jeigu

• blogai veikia grandines stabdys ir susisiekti su jusu Pardaveju butiniems patikrinimams.

6. PAJUNGIMAS - NAUDOJIMAS - VARIKLIO SUSTABDYMAS

VARIKLIO UZVEDIMAS

A DEMESIO! buti ivykdytas ma uzpildymo vietos.

Variklio užvedimas turi

Pries užvedant variklj:

• Pastatyti jrenginj stabilioje pozicijoje ant zenems.
• Nuimti strypo gaubta.
  -Uzistikrinti, kad strypas neliechia zemes ar kitu objektu.

- Seltas užvedimas

PASTABA

"Saltu užvedimu" vadinamas

uzvedimas kaijis vykdomas praejus maiausiai 5 minutems nuo variklio sustabdymo arba po degal uzpildymo.

Variklio užvedimas (Pav. 8):

1. Užsitikrinti, kad graninés stabdys butu jvestas (Priekinés rankos apsauga pastumta j priékj).
2. Nustatyjungiklj (1) j pozicija «START»
3. Pajungti starterj, traukiant iki galo galvele (2).
4. Paspausti užpildymo (primer) mechanizmo mygtuka (3) bent 5 kartus taip paduodant degalu srove.
5. Paspausti dekompresoriaus mygtuka (4 - tik Mod. 46 ir 52); prietaisas nusiaktyvina ir po variklio užvedimo, mygtukas netrukus sugrijžta savaime i originalia pozicija.
6. Tvirtai laikyi jrenginj ant zemes, su viena ranka ant rankenos ir su iterpta koja i uzpakaline rankena, taip islaikant kontrole uzvedimo metu (Pav. 9).

DÉMESIO!

Jeigu frenginys laikomas

ne tvirtai, variklio pastummu operatorius gali prarasti pusiausvyra arba strypas pasikkreipti i kitq kliut bei j ta pati operatoriu.

1. Létai-traukti užvedamajā rankenele 10-15 cm, kol atsiras tam tikras pasipriesinimas, taigi traukti užtikrintai keleta kartu kol pagaus pir-mus rezultatus.

DÉMESIO!

Niekada neapsivnioti ap-

link ranka uzvedimo lyno.

PAVOJUS!

Niekada neužveskite mo

torinio pjuklo leidziant jam nukristi, laikant jj užužvedamojo lyno. Šis metodas yra ypatingaiupavojingas, kadangi yra visiskai netenkamajirenginio arba grandinés kontrolé.

SVARBU

Norint isvengti sutrikimy, ne

traukti lyno visu jo ilgiu, neslinkinti angos pakrašciu ir tolygiai atleisti rankenèle, isvengiant ja sugražinti nekontrolluojamu budu.

1. Sugražinti starterio galvute (2); ši salyga yra matoma nuo raudono kaišćio išsikišimo (2a).
2. Dar karta paktraukti užvedamajá rankenéle, kol bus išgautas regularius variklio užvedimas.

PASTABA

Jeigu uzvedamojo lyn ran

kenelenaudojama pakartotinai su jvestu starteriu, wariklis gali uzsilieti ir taip gali buti sudetinga uzvesti variklj. Variklio uzsiliejimo atveju, patekusiug dealu pašalinimui isardyti zvake ir lengvai traukti uzvedamojo lyno rankenèle; taigi nusausinti zvakës elektrodus ir sumontuoti atgal ant variklio.

1. Kai tik variklis bus užsivedes, trumpai veikti ak- celeratoriumi taip ištraukiant starterj ir sugra- zinant variklj minimalus greicio režima.

SVARBU

Vengti, kad variklis veiktu

pernelyg dideliais apsisukimais su iterptu grandines stabdziu; tai galetuy sukelti sankabos perkaitima ir sugadinima.
11. Pries dirbant jrenginiu leisti veikti varikliui minimaliu greiciu bent 1 minute.

- Šiltas užvedimas

Siltam variklio užvedimui (iš karto po variklio sušt Abdymo) paprastai yra pakankama aktyvinti užvedamaji lyna.

Sunkumo atveju:

• Traukti iki dugno starterio galvute (2) ir leisti jai sugrijžti taip, kad išsikištu raudonas kišukas (2a).
• Traukti užvedamajā rankenéle, kol bus išgautas regularius variklio užvedimas.
• Kai tik variklis bus užsivedes, trumpai veikti ak-celeratoriumi taip iStraukiant starterj ir sugraži-nant variklj minimalaus greicio rezima.

VARIKLIO NAUDOJIMAS (Pav. 10)

SVARBU

Visada atjungti grandines

stabdj, traukiant svirtele link operatoriaus pries pr dedant veikti akeleratoriumi.

SVARBU Per pirmas 6-8 veikimo va-landas isvengti variklio naudojimo iki maksimalaus greicio.

Grandinés greitis yra reguliuojamas nuo akeleratoriaus komandos (1), esancio ant galinés rankenos (2).

VARIKLIO ISJUNGIMAS (pav. 10)

Variklio sustabdymas:

Akceleratoriaus veikimas yra jmanomas tik tuo atveju jei vienu metu buna jspausta blokavimo svirtelé (3).

• Atleisti akeleratoriaus komanda (1) ir leisti veikti varikliui minimaliu greiciu mažiausiai keleta sekundžiu.

• Nustatyti jungiklj (4) i pozicija «STOP».

Judesys is variklio grandine perduodamas per di- dele iscentrine jega kuri neleidzia grandinei judeti varikliui veikiant minimaliu greiciu.

DÉMESIO! Po akceleratoriaus nustatymo minimaliam greicui, gali praeiiti keletas sekundziu, kol grandine visiskai nustoja suk-tis.

DÉMESIO!

Nenaudoti prietaiso jeigu

grandine juda varikliui veikiant minimaliu greiciu, tokiu atveju reikia susisiekti su jusy Pardavéju.

SVARBU Jeigu jrenginys neissijungia, aktyvinkite starterj isprovokuojant variklio sustabdyma del uziliejimo ir netrukus susisiekite su pardaveju, kad butu isspresta problemos priezastis ir pasirupinama pataisymu.

Teisingas darbo greitis isgaunamas su iki dugno jspausta akceleratoriaus svirtele (1).

7. IRENGINIO NAUDOJIMAS

SVARBU

Prisiminkite visada, kad mo

torinio pjuklo netinkamas naudojimas gali trukdyti kitiems ir gali sudaryti didele jtaka aplinkai.

apsaugines priemones garantuojancias darbosauguma.Deveti pirstines nuo vibravimo.Visos isvardytos atsargumo priemones negarantojoja apsisaugojimo nuo Reino arba karpalinio tunelio sindromu rizikos.Todelrekomenduojama, kad asmenys, kurie ilgai naudoja sj prietaisa, periodiskai tikrintuy rankuyir pirstuy bukle.
Jeigu atsiranda kai kurie is nurodytu simptomuy,nedelsdami kreipkites j gydytoja.

Aplinkiniy ir aplinkos atzvilgiu:

• Isvengti naudoti jrengini tokiose aplinkose ir va landomis kur jrenginys gali buti trukdymo objektu.
  Kruopschiai laikytis vietiniu normu pašalinant po pjovimo esancias medziagas.
  Kruopschiai laikytis vietiniu normu pašalinant tepalus ir alyvas, sugadintas dalis ar bet kokius tus elementus kurie gali jtakoti aplinka.
• Darbo metu, j aplinka yra i smetamas tam tikra kiekis alyvos, reikalingas grandines sutepimui; del sios priezasties naudoti tik biodegraduojan cia alyva, specifine siam naudojimui.
• Norint isvengti gaisro pavojaus nepalikti jrengin tarp lapu ar sausos zoles kastu varikli.

PAVOJUS!

Sio jrenginio akelera

Vimo jranga generuoja nezymu elektromagnetini nauka, taciau tho nera atmetama galimbye aktyviu arba pasyviu medicininiu piemoniu implantuotu operatoriui veikimo trukdymui, sudarant galima rimta rizika sveikatai. Medicininiu piemoniu neshiotojams, patariama konsultuotis pas gydytoja arba tu paciu piemoniu gamintoja, pries naudoant frengini.

DÉMESIO!

Darbo metu deveti atitin

kama apsirengima. Jusu pardavejas gali sueikti reikiamag informacija apiie tinkamiausias

DÉMESIO!

Irenginio, skirto p jovimui

ir genéjimui, naudojimas reikalauja specialaus apmokymo.

1. PATIKRINIMAI DARBO METU

Grandinés jtampos patikrinimas

Darbo metu grandine jgauna progresyvu pailgejima.
todel reikia daznai patikrinti graninés jtempima.

DÉMESIO!

visada buti tvirtai laikomas abejomis rankomis, su desiniaja ranka ant priekines rankenos ar kairija ant galines, nepriklausomai nuo operatoriaus kairiarankiskumo.

SVARBU

Pirmu naudiojimo periodo

metu (arba po grandines pakeitimo) butina atlikti daznus patikrinimus del grandines nusistovejimo prižasties.

DÉMESIO!

Jeigu darbo metu gran-

dine blokuojasi, reikia greitai sustabdyti varikli. Visada buti atidiems kontrsmugiams (kickback) kurie gali atsirasti strypui atsitrenkus i kliuti.

DÉMESIO!

Nedirbtu su atsilaisvinusia

grandine, taip neprovokuojant pavojingu situaciju, kuriose grandine išeitu is kreiptuvo.

Grandinés jtampos patikrinimui veikti kaip nurodyta skyr. 5.5.

Alyvos atitekéjimo patikrinimas

SVARBU

Nenaudoti nesutepto jrengi

nio! Alyvos bakas gali beveik visiskai iustetii kiekviena karta, kai isnaudojamas kuras. Pripildykite alyvos baka kiekviena karta, kai j motorinj pjukla pi-late benzina.

Medzio genejimas (Pav. 13)

DÉMESIO!

Užsifikrinti, kad šaky kriti

mo vieta butu tuscia.

1. Pasitelkti tokia pozicija priesingoje pusije nuo pjaunamos šakos.
2. Pradeti nuo zemiausiq saku, veliau pjaunant auksciau esancias.
3. Pjovima atlikti iš viršaus j apacja taip iśvengiant strypo jstrigimo.

Medzio nupjovimas (Pav. 14)

DÉMESIO!

Tikrindami alyvos atiteké-

jima, uzsitikrindami, kad grandinir strypas yra gerai jstatyti

Užvesti variklj, leiskite jam veikti vidutiniu režimu patikrinkite, ar graninés alya sklearnidžiama taip, kaip parodyta paveikslélyje (Pav. 12).

(Tik mod. 46 ir 52)

Grandines alyvos tekme gali buti reguliuojama atsuktuvo pagalba reguliuojant tam skirta varztq (1) (Pav. 12).

2. NAUDIOJIMO BUDAI IR PJOVIMOTECHNIKOS

Pries pirma karta bandant p jovima ar genejima pa6. Ianku pasipraktikuoti ant kamienu padetu ant zemes arba ant atramos, tokiu budu jgauti reikiamus7. igudzius su Irenginiu ir su atitinkamais p jovimo me

DEMESIO!

Ant šlaity, butina dirbti vir-

sutineje slaito puseje ir užsitikrinti, kad rastas besiridendamas nepadarytu Žalos.

in. Nustatykite medzio griuvimo krypti, atsižvelg-dami j věja, augalo palinkima, sunkiausiu šaku padétj, patogumā dirbtī nukirtus ir t. t.
2. Atlaisvinti vietapl ink medj ir užsitikrinti gera atrama pedoms.
3. Is anksto paruosti pasitraukimo kelius, laisvus nuo kliuci; turi buti numatyti maždaug 45^ priesingoje kryptje nei medzio kritimas ir tai turi suteikti operatoriaus nutolimaj saugia zona, atstumas turi buti maždaug 2,5 kartu didesnis už pjaunamo medzio dydj.
4. Ant kritimo pusés pažyméti p jovimoŽyme trečdaliu medžio diametro..
5. Pjauti medji kitoje puseje, pozicijoje kiek aukšciau nuo Žymos apacios, paliekant "ašj" (1) maždaug 5-10 cm.

Neištraukiant strypo, palaispniui sumažinti ašies storj, iki medžio nukritimo.

IYpatingomis salygomis arba blogo stabilumo

atveju, pjoyimas gali buti uzaigtas jterpiant pa

kala (2) is priesingos nei kritimo puses, ir kirsti Pakelto stiebo supjaustymas (Pav. 18) kirviu j pakalas iki medzio nukritimo.

1. Jeigu pjaunama is krastu uz atramos tasku (A), is apacios ipjauti trecdalj diametro, baigti darba pjaunant is virsaus..

2. Jeigu pjaunama tarp dviej atramos taSKU (B), jpjauti trecdalj diametro is virsaus bei baigti pjovima is apacios.

3. Genéjimas po nupjovimo (Pav. 15)

DÉMESIO!

Atidžiai atsižvelgtj šakos

atramos punctus ant zemés, i elastingumo galimybes, i krypti, kuria gali pakrypti ir i galima medzio nestabilum po to kai šaka buvo nu-3. pjauta.

DARBO PABAIGA

Pabaigus darba:

1. Stebéti kryptj, kuria šaka yra jaugusi j kamiena- Sustabdyti variklj kaip tai nurodyta anksciau (skyr. 6).
2. Is pradzi jpauti is tos puses, kurioje ji uzsi- - Palaukti grandines sustojimo ir leisti, kad jreigniklenkia, bei baigti pjovima is priesingos puses.. nys ataustu.

Stiebo supjaustymas (Pav. 16)

Stiebo supjaustymui pada ed lanksto naudojimas.

1. Lanksta jstatyti j stieba ir, pasiremiant ant lanksto, pjuklu padaryti lankinj judesi, kuris leistuy strypui jsiskverbtj medj.

2. Operacija pakartoti keleta kartu, jeigu reikia, pakeilicant lanksto atramos taska.

3. Atlaisvinti strypo fiksavimo verzles norintsumažinti grandines jtempima.

4. Pašalinti nuo grandinès pjuvenu likucius ir alyvos nuosédas.
5. Labai Žymaus purvo atveju arba esant dideliam saku kiekuii, išmontuoti grandine ir jmerkti ja ke lioms valandoms j talpykla su specifinemis plovimo priemonemis. Taigi isskalauti švariu vantu deniu ir pries umontuojant ja naujai ant Irenginico nupurksti purskiamu skysciu nuo koroziju.
6. Sumontuoti strypo apsauga, pries pastatant jren-ginj.

DÉMESIO!

Pries statydami jrenginj

bet kokia patalpa, palaukite, kol ataus variklis. Kad butu sumazinta gaisro rizika, isvaltyi prietaisa nuo pjuvenu, sakeliu, lapu liekanu ar pertekliniu riebalu; nepalikti talpu su pjovimo pa

Stiebo supjaustymas ant zenems (Pav. 17)

Jpjauti maždaug iki puses diametro, paskui apsu stieba ir baigti pjovima is priesingos puses.

Isekojesusidariusiomis medziagomispatalposviduje.

8. PriežiūRA IR LAIKYMAS

DÉMESIO!

Jusy ir kite saugumui:

taisui arba jo buklei ir pakenkti saugumui.

• Taisyklinga prieziura yra pagrindinis dalykas norint islaikyti ilgam Irenginio veiksminguma ir sauguma.
• Noredami buti tikri, kad Irenginys patikimaspasirupinkite, kad verzles ir varztai butu prisukti.
• Niekada nenaudoti jrenginio su susidéve-jusiomis arba susigadinusiomis dalimis. Sugadintos dalys turi buti pakeistos ir niedaka netaisomos.
• Naudoti tik originalias pakeitimo dalis. Ki- tokios kokybés detales gali pakenkti prie

DÉMESIO!

Prieziuros operaciyu metu:

_ Nuimti vakes gaubta.

• Palaukti kol variklis bus tinkamai atauses.

• Operacioms su strypu ir grandine, naudoti apsaugines pirstines.

La Laikyti sumontuoto strypo apsaugas, išskyrus atvejus kai dirbama su grandine.

• Neisklaidyti aplinkoje alyvos, benzino ar kitokiu jitakojanciu medziagu.

CILINDRAS IR DUSLINTUVAS (Pav. 19)

Sumazinant užsidegimo rizika, džnai su oro kompresu valyi cilindro briaunas ir is duslintuvo pašalinti susikaupusias pjuvenas, šakeles, lapus beiKitas liekanas.

UZVEDIMO GRUPÉ

Kad butu isvengta perkaitimo ir zalos varikliui, vesinamojo oro groteles turi buti visuomet svaros ir isvalytos nuo pjuvenu ir kitu liekanu. OUzvedamojo lyno rankenèle turi buti pakeista esant pirmiens jos gedimo pozymiams.

SANKABOS GRUPE (Pav. 20)

Sankabos bugna laikyti švaru nuo pjuvenu ir kitu kanu, nuimant karterj (kaip nurodyta skyriuhe 4.1) sumontuojant ji taisyklingai užbaigus operacija. Maždaug kas 30 valandu reikia sutepti vidine pa-galvele pas Jusu pardaveja.

Dažnai tikrinti ašies budké ir pasirupinkite jo atstatymu sugadinimo atveju.

JTVIRTINIMAI

Periodiskai patikrinti, ar visi varztai ir verzlès prisukti bei ar rankenos gerai pritvirtintos.

ORO FILTRO VALYMAS

SVARBU

SVARBU Oro filtro valymas yra svarbus norint išlaikytigera ir ilga irenginio ekspoatacija. Kad variklis nebutu nepataisomai pazeistas, nedirbkite be filtror ar su pazeistu filtru.

Walymas turi buti atliekamas kas 8 - 10 darbo vallandy.

Modeliai 36 ir 43

Filtro valymui (Pav. 22):

GRANDINES STABDYS

Daznai tikrinti grandines stabdžio veiksminguma in metalinés juostos, juosiancios sankabos bugna, bukle, nuimant karterj (kaip nurodyta skyriije 4.1) ir sumontuojant jj taisy Klingai užbaigus operacija.

GRANDINES KRUMPLIARATIS

Daznai tikrinti pas Jusu Pardaveja krumpliaracio bukle ir pakeisti ji, kai nusidevejimas virsija leidziamus limitus.

Nemontuoti naujos grandines su sudevetu krumpliaraciu ar atvirksicaia.

• Pastumti j priekj rankos prikeine apsauga.
• Atsukti varzta (1) ir nuimti dangtelj (2).
• Nuimi t pries filtra esancia kempine (3a) ir filtravimo elementa (3)
• Lengvai daužti filtravimo elementa (3) taip pašalinant purva.
• Jeigu butina, nuplauti pries filtra esancia kempine (3a) ir filtravimo elementa (3) siltu muilinu vandeniu arba plovikliu, arba nupusti sukcompresuotu oru.
• Pašalinti, bet kokius pjuvenu ir purvo likucius nuo filtrlo buvimo vietos (4), atsargiai, kad tai nepatektu j aspiracijos kanala (5).
• Atgal sumontuoti filtravimo elementa (3) ir kempine (3a) tik tada, kai jie yra visiskai sausi.
• Atgal sumontuoti dangtj (2).

Modeliai 46 ir 52

Periodiskai, nuimti karteri (kaip nurodyta skyriije 4.1), išmontuoti strypa ir patikrinti, kad jrenginio sutepimo angos (1) ir strypas (2) nebūtú užsikir

GRANDINES STABDžIO AŠIS

Ši ašis yra svarbus saugumo elementas, kadangi neleidžia grandinei judeti nevaldomai gedimo ar suletéjimo atveju.

Filtro valymui (Pav. 23):

• Pastumti j priekj rankos prikeine apsauga.
• Atsuktuvo pagalba, atkabinti tris šoninius spausaše. tukus (1) ir nuimti dangtj (2).
• Ištraukti starterio galvele (3) ir su pinceto pagalba, ištraukti dvi šonines aseles (4).
• Nuimti filtravimo elementa (5) ir lengvai padauzyti taip pašalinant purva ir jeigu reikalinga nuplauti šiltu muilinu vandeniu arba plovikliu. Jeigu butu naudojamas kompresuotasoras, nukreiptu srove nuo vidaus link iðrés.
• Pašalinti, bet kokius pjuvenu ir purvo likucius

nuo filtrobuvimo vietos (6),atsargiai, kad tai nGRANDINES GALANDYMAs patektu j aspiracijos kanala (7).

• Atgal sumontuoti filtravimo elementa (5) tik, kai jis yra gerai išdžiūvses, atsižvelgiant tiksliai suderinant du šoninius iškišimus (8) su atitinkamais filtro padéties išsikišimais.
• Atgal jstatyti abejas šonines ašeles (4).
• Atgal sumontuoti dangtj (2) ir sukabinti tris spaustukus (1).

DÉMESIO!

Kad butumete saugus ir

prietaisas gerai veiktu, labai svarbu, jog pjo-vimo detales buty gerai isgalastos.

Butina galasti, kai:

• pjvenesos panasios j miltelius;
• reikia daugiau jeos pjovimui;
• jpovimas nera tiesus;
• dideja vibracijos;
• sunaudojama daugiau kuro.

ZVAKES PATIKRINIMAS (Pav. 24)

Prie zvakés yra prieinama nuimant oro filtrodang

Periodiskai, isardyti ir metaliniu sepeteliu isvaltyi zvake pa salinant galimas nuosedes.

Patikrinti ir sugrazinti teisinga atstuma tarp ekektrodu.

Sumontuoti atgal Žvake ir su tam skirtu raktu priveržti iki dugno.

Elektrodu perdegimo arba izoliatoriaus gedimo atveju, bei kas 100 valandu veikimo,Žvaké turi buti pakeista i kitā analogíská Žvaké.

DÉMESIO!

Jeigu grandiné nera gerai

pagalasta, padidéja kontrsmugio galimybé (kickback).

Jeigu galandama specializuotame centre, tai gali buti daroma tam tikrais jrenginiais, kurie uztikrina minimalu medziagos salinima ir vienoda galandyma visoms pjovimo detalems.

Jeigu operacija vykdo pats vartoojas, grandine galandama specialia apskrita dilde, kurios diametras yra specifikuojamas kiekvienam grandines tipui (zr. "Grandines prieziuros lentele"), be to, reikia geru jgudziu ir patirties, kad butu isvengta pazeidimu pjoivo detalems.

Kad butu iśgalasta grandiné (Pav. 25):

KARBIURATORIAUS REGULIAVIMAS

Karbiuratorius fabrike yra sureguliuotas tokiu budu, kad butu galima isgauti geras ekspoatacines savybes kiekvienoje naudojimo situacijoje, su minimaliu kenksmingu duju isskyrimu, atsizvelgiant jistatymu nustatytas normatyvas.

Nepakankamos eksploatacijos atvejais, visu pirmiausia reikia patikrinti ar grandine laisvai juda in strypas nera dalinai pazeistas, taigi kreiptis j jren ginio pardaveja karbiuratoriaus ir variklio patikrinimui.

• Minimalaus greicio reguliavimas

DÉMESIO!

Grandine neturi judeti su

varikliui veikiant minimaliu greiciu. Jeigu granGrandine reikia pakeisti, kai: diné juda varikliui veikiant minimaliu greiciu, reikia susisiekti su jusy Pardaveju. Taisykin- - Pjovimo itaiso ilgissumaige gam variklio sureguliavimui. - Nareliai ant kniedziu perne

• Işjungti variklj, išlaisvinti graninés stabdj ir gerais užblokuoti strypa su grandine, suveržta reikiamoje pozicijoje, užsitikrinant, kad grandine, lengvai nenuslystu.
• Itempti grandine, jeigu ji susilpnejusi.
  -lvtvirtinti dildej reikiamakreiptuva bei j dontuko ertme,islakant ta patj nuolydi pjovimo detales atzvilgiu.
• Padaryti tik keleta judesiu dilde, ypačj priékj, ir pakartoti operacija visoms pjoyimo detalems su artais pačiais nuokrypiais (desinés arba kairès).
• Pakeisti strypo pozicija ir pakartoti operacija likusioms pjoyimo detalems.
• Patikrinti, ar ribojimo dantis neissikiša už patikrinimo instrumento ir dildyi galima issikišimaplokšica dilde, užapvalinant profilj.
• Po galandymo pašalinti bet kokias dildymo Žy-mes ir dulkes bei sutepti grandine alyvos vone-lèje.

Grandine reikia pakeisti, kai:

• Pjovimo jtaiso ilgissumażéja 5 mm ar maziau;
• Nareliai ant kniedziu pernelyg atsilaisvine.

Grandinés priežiūra

DÉMESIO!

Sio jrenginio grandines ir strypo patvirtinti charakteristiniai duomenys yra p

žyměti “CE atitikimo deklaracija”. Saugumo pagrindais nenaudoti kitokio tipo granínés bei strypo.

Lenteléje nurodyti skirtingu grandiniu astrinimo budu duomenys, taigi negalima naudoti kitokio.
grandines nei jau nustatytos.

Grandinès eisena Ribojimo danties lygis (a) Dildè di diametras (d)
coliai mm	coliai mm	mm
3/8 Mini 9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

STRYPO PRIEZIURA (Pav. 26)

Kad butu isvengta asimetrinio naudiojimo, patariama periodiskai strypa isversti.

Kad strypo veiksmingumas butu islaikomas, reikias.

• Specialiu inżektoriumi sutepti pavaros krumpliaracio pagalveles (jeigu yra).
• Specialiu gremztuku (nepateiktas) išvaltyi strypogriovelius.
• Isvalyti tepimo angas.
• Plokschia dilde paalinti atsaizas nuo sonu ir islyginti nelygumus tarp kreiptuvu.

Strypa reikia pakeisti, kai:

• grioveli gylis yra mažesnis už tempimo nareliu aukstj (kurie niekuomet neturi siekti dugno;
• kreiptuvo juostos vidine sienelé yra nudéveta taip, kad grandine lenkia j sona.

LAIKYMAS

Pabaigus kiekviena darbo sesija, kruopšciai išvaltyi jrenginji nuo dulkiu ir kitu liekanu, pataisyi arba pakeisti pazeistas dalis.

Lrenginys turi buti laikomas sausoje vietoje, neat siauriose klimatinese salygose, su strypo taisiklin gai sumontuot gaubtu.

ILGALAIKIS NENAUDIOJIMAS

SVARBU

Jeigu numatomas jrenginio

nenaudojimo laikas viršija 2 - 3 menesius, reikia atlikti kai kuriuos veiksmus isvengiant kličiu prade-dant darba po ilgo laiko, arba isliekanciu nuostoliu varikliui.

Sandeliavimas

Pries padedant prietaisa:

YPATINGI VEIKSMAI

Kiekviena nejtraukta siame vadovélyje priežiūros - oparacija turi buti atlikta tik pas jrenginio pardavéja

Operacijos atliktos neatinkamose strukturose arba nekvalifikuotu asmenu jtraukia garantines formos nutraukim.

• Atsukti dvi verzles, išmontuoti karterj bei nuimti grandine ir strypa.
• Istustinti alyvos bakelj, pripilti maždaug 100-120 ja. cc specifinio valiklio skyscio ir atgal uždeti ka-mstj.
• Sumontuoti atgal karterj, neverziant varzliq

• Užvesti jrenginj ir paliktip pagreitinta akceleruota variklj iki kol issieikvos visas valiklis.

• Pajungti variklj minimaliu režimu ir leisti, kad jren-Sugržimas prie veiksmoginys dirbtu kol nebus išekvotas visas bakelyjesantis degalu kiekis. Irrenginio sugražzinimas prie v

• Atvesus jrenginiui, nuimti zvake.
• Zvaké angajpilti saukstelj alyvos (naujos) skirta 2 faziuyarikliams.
• Keleta karty patraukti uzvedamaja rankenele taip isskirstant cilindre alyva.

• Sumontuoti Žvake stumokliu iki uzgesimo (matoma Žvaké angoje kada stumoklis pasiekia galutinji tskaj).
  Jrenginio sugražzinimas prie veikimo:
  ta Išimi Žvake.

• Patraukti keleta kartu uzvedamaja rankenèle taip pašalinant alyvos pertekliu.

• Patikrinti Žvake kaip tai aprasyta skyriije "Zvakës kontroliavimas"
• Parengti jrenginj kaip tai nurodyta skyriije "Pa-siruošimas darbui".

1) Variklis neužsive- da arba nešlieka veikmingas	- Netaiskyklinga užvedimo procedūr	- Laikytis instrukcjú (žiūr. str. 6)
	- Nešvari Žvaké arba tarp elektrodu netinkamas atstumas	- Patikrinti Žvakć (žiūr.str. 8)
	- Užkimstas oro filtras	- Purvina Žvaké arba netaisiklingas atstumas tarp elektrodu (žiūr. str. 8)
	- Karbiuracijos problemos	- Susisiekti su pardavéju
2) Variklis užsiveda, bet su maža galia	- Užkimstas oro filtras	- Purvina Žvaké arba netaisiklingas atstumas tarp elektrodu (žiūr. str. 8)
	- Karbiuracijos problemos	- Susisiekti su pardavéju
3) Variklis netaisiklin- gai veikia arba neturi galios	- Nešvari Žvaké arba tarp elektrodu netinkamas atstumas	- Patikrinti Žvakć (žiūr. str. 8)
	- Karbiuracijos problemos	- Susisiekti su pardavéju
4) Variklis sklearnidžia per daug dūmú	- Neteisinga mišinio kompozicija	- Mišinio paruosimas pagal instrukcjías (žiūr. str. 5)
	- Arbiuracijos problemos	- Susisiekti su pardavéju
5) Neprateka alyva	- Blogos kokybès alyva	- Ištuštinti ir išvaltyi bakelj, ir kanal su valomuoju skysciu, ir pakeisti alyvá
	- Užkimstos sutepimo angelès	- Valyi

10. AKSESUARAI

Lenteleje pateikiamas visu galimu kombinaciju tan strypo ir grandines aksesuaru sarasas, su nuorodomis kiekvieno prietaiso naudiojumui, pazymetais simboliu *

Drograndines naudojimas yra naudotojo pilna autonomija atliekami veiksmai, tuo paiciu ir prisimiama atsakomybe už sudarytus nuostolius. Dvejoniu arba mazo kiekvieno strypo arba grandines pažinimo atveju, reikia susisiekti su asmeniniu pardavéju arba su specializuotu sodininkystes centru.

DÉMESIO!

aro pasirinkimas, aplikavimas ir strypo arba

Strypo irgrandinés kombinacios

Žingsnis	STRYPAS			GRANDINÉ	Modelis
Colis	Ilgis Colis / cm	Griovelio Plotis Colis / mm	Kodas Kodas	36 43 46 52
3/8"	14" / 35 cm	0,050"/1,3mm	118800623/0	4113703	*
325"	15" / 38 cm	0,058"/1,5mm	118800624/0	4113724		*	*
325"	18" / 45 cm	0,058"/1,5mm	118800625/0	4113722			*	*

Cienijamais Pircej,

• pirms degvielas uzpildiisanas.
