BEDIENUNGSANLEITUNG DMR520 Monacor

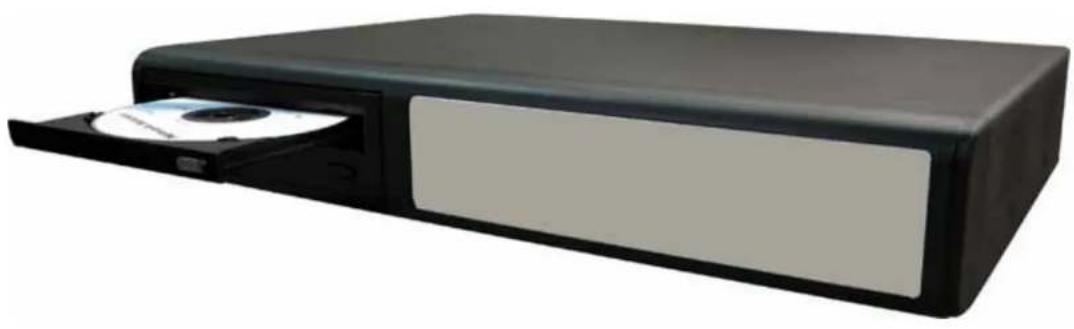

4 KA MPEG-4 DVR KURZANLEITUNG

Bitte entnehmen Sie detaillierte Instruktionen der Bedienungsanleitung. Bitte lesen Sie die Instruktionen sorgfältig vor Inbetriebnahme und verwahren sie zum Nachschlagen. Die obig gezeigten Abbildungen können vom tatsächlichen Produktaussehen abweichen. The image shown above may differ from the actual product appearance.
Inhaltsverzeichnis
1 FUNKTIONEN .... 1
1.1. PACKUNGSINHALT .... 1
1.2 FRONTPLATTE ....2
1.3 RÜCKWAND....4
2 ERSTE SCHRITTE....6
2.1 ERSTE SCHRITTE....6
2.2 EINSTELLUNG SYSTEMZEIT 6
3. GRUNDFUNKTIONEN 7
3.1 AUFNAHME....7
3.2 WIDERGABE....7
ANHANG 1 INSTALLIERE HDD....8
ANHANG 2 PIN-KONFIGURATION....9
1 FUNKTIONEN
1.1. PACKUNGSINHALT
| MODELL Modell 1 Modell 2 Modell 3 | |||
| Digitales Video Recorder | √ √ √ | ||
| Netzteil | √ √ √ | ||
| Lizenzierte Anwendungssoftware | √ √ √ | ||
| DSUB PIN-Anschluss | √ √ √ | ||
| Schrauben * 4 | √ √ √ | ||
| Strom- und Datenkabel | - | √ √ | |
| Benutzerhandbuch & Schnellstartanleitung | √ √ √ |
* Bitte überprüfen Sie den Packungsinhalt, um sicherzustellen, dass Sie alle oben gezeigten Komponenten erhalten haben.
1.2 FRONTPLATTE
89) LED ANZEIGEN
HDD: HDD liest oder nimmt auf
HDD Full: HDD ist voll
ALARM: Bei Alarmauslösung
TIMER: Wenn die Timeraufnahme aktiviert ist
PLAY: Im Wiedergabemodus
REC: Im Aufnahmemodus
90) MENU
Drücken Sie den "MENU"-Knopf, um ins Hauptmenü zu gelangen.
91) ENTER / SET
Drücken Sie den "ENTER"-Knopf zur Bestätigung.
Drücken Sie "SET" zur Änderung der Position der Kanalanzeige.
Drücken Sie ▲▼◀▶ zur Wahl des Kanals, den Sie ändern möchten.
Drücken Sie “+” oder “−” zur Wahl des Kanals, den Sie zeigen möchten.
92) SEARCH
Drücken Sie den "SEARCH"-Knopf, um in den Suchmodus zu gelangen.
93) SLOW
Drücken Sie im Wiedergabemodus "SLOW" für langsame Wiedergabe.
94) ZOOM
Drücken Sie den "ZOOM"-Knopf zur Vergrößerung des Bildes des gewählten Kanals (im Live-Modus).
95) 田一
Pressione "Knopf zur Anzeige desr 4-Kanal Anzeigemodus.
Drücken Sie den “—”-Knopf zum Ändern der Einstellungen im Menü.
96) SEQ /+
Drücken Sie den "SEQ"-Knopf zur Aktivierung der Rufmonitor-Funktion und drücken Sie erneut den "SEQ"-Knopf zum Verlassen des Rufmonitor-Modus.
Drücken Sie den “+”-Knopf zur Ändern der Einstellungen im Menü.
97) oder POWER
Drücken Sie den "POWER"-Knopf zum An- und Abschalten des DVR.
(Im Aufnahmemodus muss vor Abschaltung des DVR erst die Aufnahme beendet werden.)
Drücke "1" "2" "3" "4"-Knöpfe zur Kanalwahl.
99) REC
Drücken Sie "REC" zum Aktivieren der manuellen Aufnahme.
100) oder PLAY
Drücken Sie "REC" zum Aktivieren der manuellen Aufnahme.
101) HOCH / PAUSE, RUNTER / STOP, LINKS / SCHNELL-RÜCKLAUF, RECHTS / SCHNELL-VORLAUF
Drücke ▲▼◀▶ zu Bewegen des Cursors hoch / runter / links / rechts.
Im Wiedergabemodus, drücke "Knopf zum Pausieren der Wiedergabe Im Wiedergabemodus, drücke "■"-Knopf zum Stop der Wiedergabe Im Wiedergabemodus, drücke "▶▶"-Knopf zum schnellen Rücklauf Im Wiedergabemodus, drücke "◀◀"-Knopf zum schnellen Vorlauf

Drücken Sie diese beiden Knöpfe zur Wahl von Live- oder Wiedergabe-Ton der 2 Audiokanäle.

Drücken Sie diese zwei Knöpfe gleichzeitig, um in den PTZ-Kontrollmodus zu gelangen / diesen zu verlassen. Im PTZ-Kontrollmodus:
Zoom-in: Drücke “+”-Knopf
Zoom-out: Drücke “- ”-Knopf
Passe PTZ-Winkel an: Drücke HOCH, RUNTER, LINKS, RECHTS-Knöpfe
104) Drücken Sie den "POWER"-Knopf oder "☐" ou "POWER" auf der Frontplatte des DVR zum Herunterfahren und halten Sie danach zuerst den ▶ -Knopf gedrückt und drücken dann "POWER" oder "☐" zum Umschalten auf das PAL-System.
(Drücken Sie die Knöpfe, bis der Monitor ein Videobild zeigt.)
105) Drücken Sie den "POWER"-Knopf oder "◀" ou "POWER" auf der Frontplatte des DVR zum Herunterfahren und halten Sie danach zuerst den ◀ -Knopf gedrückt und drücken dann "POWER" oder "◀" zum Umschalten auf das NTSC-System.
(Drücken Sie die Knöpfe, bis der Monitor ein Videobild zeigt.)
106) Drücken Sie die "MENÜ" + "EINGABE"-Knöpfe auf der Frontplatte des DVR zur Sperrung der Tasten und zum Einloggen unter einem anderen Benutzernamen.
107) Drücken Sie beim Modell 1 die "▲"-Knöpfe gleichzeitig, um den CD-BRENNER zu öffnen / zu schließen.

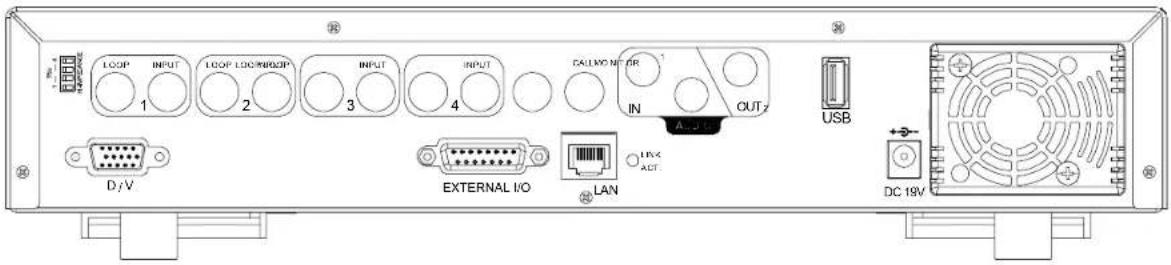

1.3 RÜCKWAND

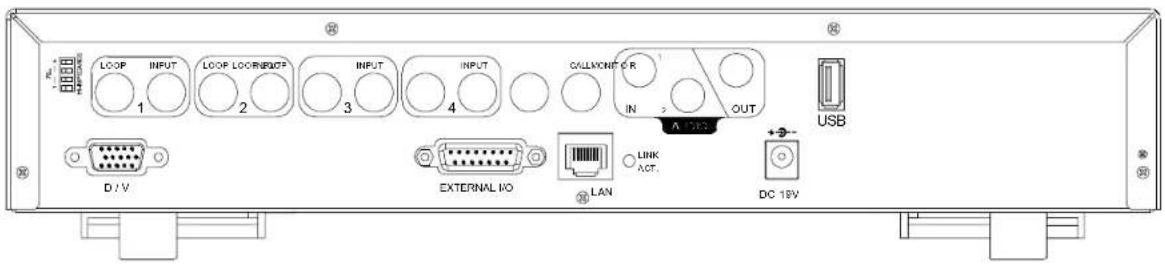

- Modell 1


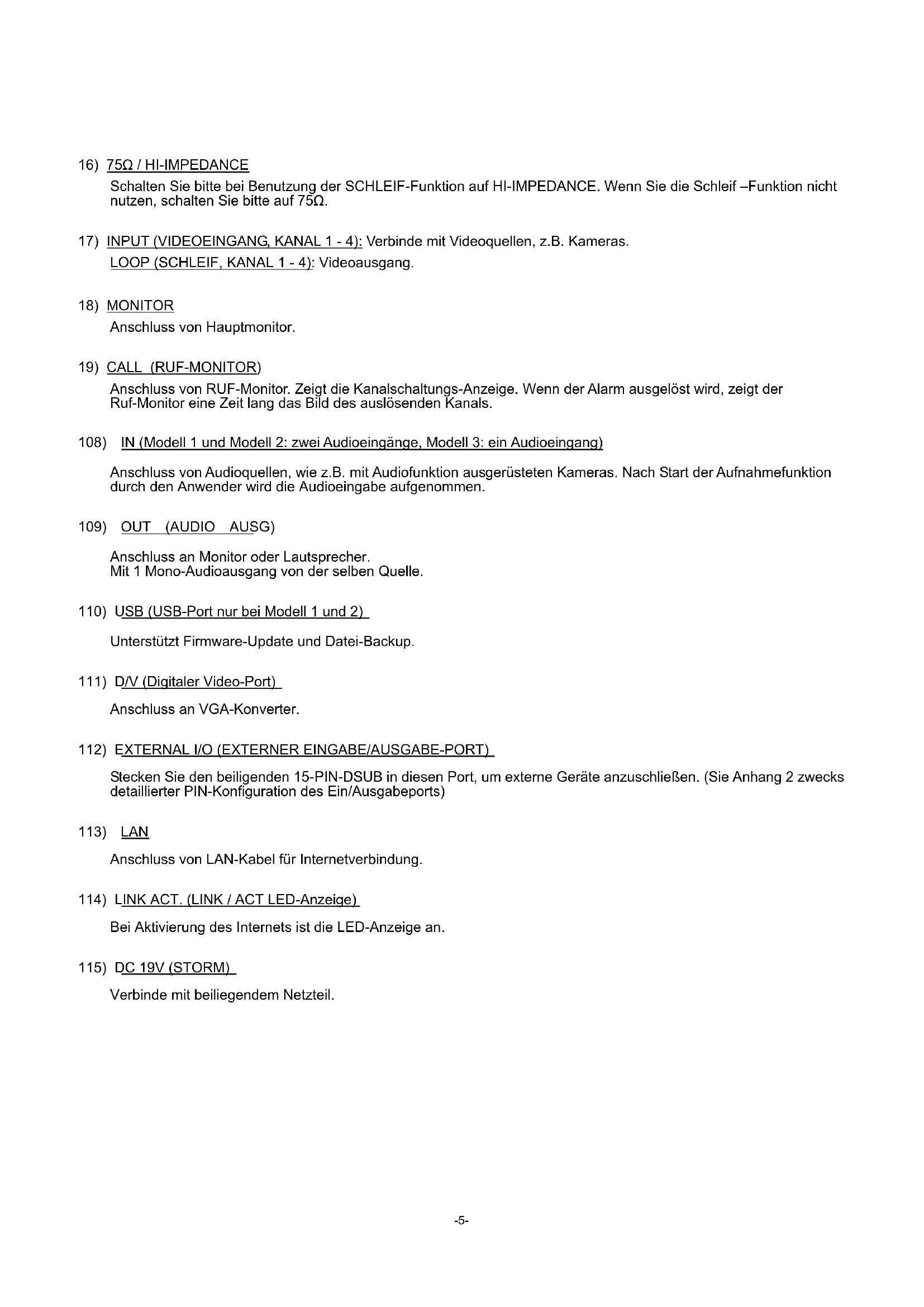

Schalten Sie bitte bei Benutzung der SCHLEIF-Funktion auf HI-IMPEDANCE. Wenn Sie die Schleif –Funktion nicht nutzen, schalten Sie bitte auf 75Ω.
17) INPUT (VIDEOEINGANG, KANAL 1 - 4): Verbinde mit Videoquellen, z.B. Kameras.
LOOP (SCHLEIF, KANAL 1 - 4): Videoausgang.
18) MONITOR
Anschluss von Hauptmonitor.
19) CALL (RUF-MONITOR)
Anschluss von RUF-Monitor. Zeigt die Kanalschaltungs-Anzeige. Wenn der Alarm ausgelöst wird, zeigt der Ruf-Monitor eine Zeit lang das Bild des auslösenden Kanals.
108) IN (Modell 1 und Modell 2: zwei Audioeingänge, Modell 3: ein Audioeingang)
Anschluss von Audioquellen, wie z.B. mit Audiofunktion ausgerüsteten Kameras. Nach Start der Aufnahmefunktion durch den Anwender wird die Audioeingabe aufgenommen.
Anschluss an Monitor oder Lautsprecher.
Mit 1 Mono-Audioausgang von der selben Quelle.
110) USB (USB-Port nur bei Modell 1 und 2)
Unterstützt Firmware-Update und Datei-Backup.
111) D/V (Digitaler Video-Port)
Anschluss an VGA-Konverter.
112) EXTERNAL I/O (EXTERNER EINGABE/AUSGABE-PORT)
Stecken Sie den beiligenden 15-PIN-DSUB in diesen Port, um externe Geräte anzuschließen. (Sie Anhang 2 zwecks detaillierter PIN-Konfiguration des Ein/Ausgabeports)
113) LAN
Anschluss von LAN-Kabel für Internetverbindung.
114) LINK ACT. (LINK / ACT LED-Anzeige)
Bei Aktivierung des Internets ist die LED-Anzeige an.
115) DC 19V (STORM)
Verbinde mit beiliegendem Netzteil.
2.1 ERSTE SCHRITTE
Schließen Sie alle Geräte an, damit der DVR bereit zur Überwachung ist.
- Installation der HDD:
Die HDD muss installiert werden, bevor der DVR eingeschaltet wird. Siehe Anhang #1 bzgl. HDD-Installationsanweisungen.
-
Schließe Kameras, Monitore und externe Geräte an. Siehe "Abschnitt 1.3 Rückwand" bzgl. der Anschlüsse. Siehe Anhang #2 bzgl. PINKonfiguration des externen EING/AUSG-Ports.
-
Schließen Sie das Stromkabel an das Netzteil an und verbinden Sie es mit einer Steckdose.
Die "oder "POWER"-LED wird rot leuchten.
Drücken Sie den "◀" oder "POWER"-Knopf. Die "◀" oder "POWER"-LED wird grün leuchten.
Es dauert ungefähr 10 bis 15 Sekunden, um das System zu booten.

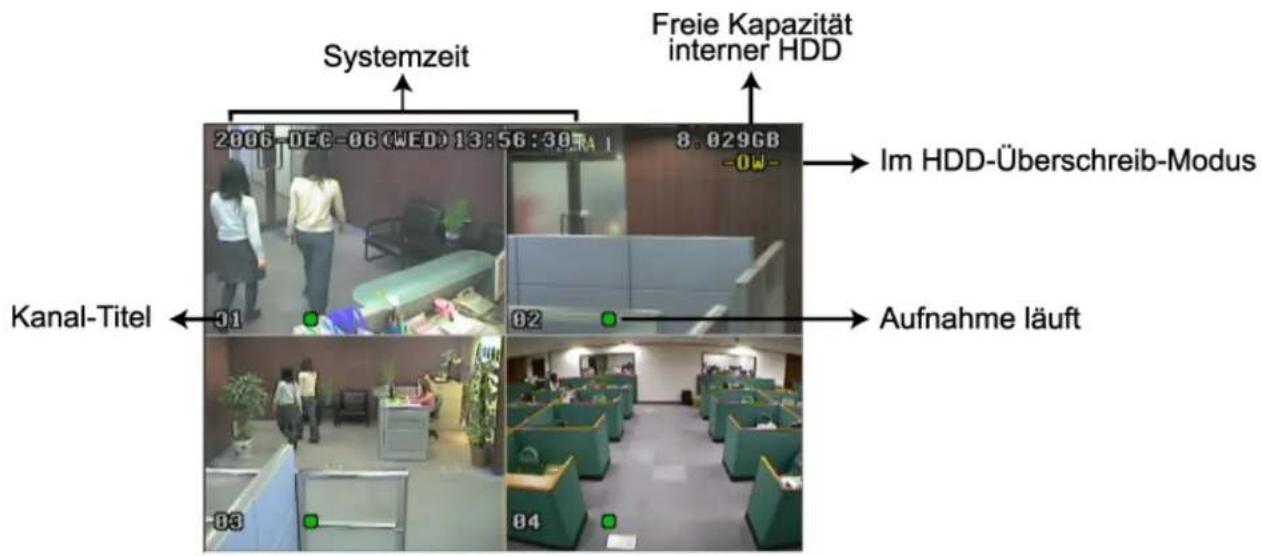

Gehen Sie in den "Menü"-Modus, bewegen Sie den Cursor auf "DATUM" und drücken "EINGABE", dann wird der Bildschirm die folgenden Optionen zeigen:
| MENÜ | DATUM | ||
| AUFNAHME DATUM 2006 | MAI - 01 12 : 15 : 30 | ||
| TIMER | FORMAT | J-M-T | |
| DATUM | WINTERZEIT | EIN | |
| FORTGESCHRITTEN | |||
| EIN | WINTERZEIT | ||
| AUS | 4TH-SO-MÄR | 24:00:00 | |
| 4TH-SO-OKT | 24:00:00 | ||
| ANPASSEN | 01:00 | ||
HINWEIS: Die abgebildeten Einstellungen bedeuten: Während der Winterzeit (beginnend mit dem 4. Sonntag im März und endend mit dem 4. Sonntag im Oktober), zählt das DVR-System eine Stunde hinzu.
3. GRUNDFUNKTIONEN
3.1 AUFNAHME
Der DVR bietet drei Aufnahmemodi: manuelle Aufnahme, Ereignis-Aufnahme und Timer-Aufnahme. Wenn der Strom versehentlich abgestellt wird, werden aufgenommene Videodateien auf den HDDs gespeichert. Der DVR wird zum ursprünglichen Aufnahmestatus zurückkehren, wenn wieder Strom zur Verfügung steht.
• MANUELLE AUFNAHME (fortlaufende Aufnahme):
Aufnahme wird ausgelöst durch manuelles Drücken des "AUFN"-Knopfes, bezeichnet durch das Symbol "●".
- EREIGNIS-AUFNAHME (ausgelöst durch Bewegung und externen Alarm):
Wenn diese Funktion aktiviert ist, wird die Aufnahme durch Bewegung oder externen Alarm ausgelöst, bezeichnet durch die Symbole "☒" (Bewegung) und "☒" (externen Alarm).
• TIMER-AUFNAHME (vorprogrammierte Zeit):
Aufnahme ist durch Timer festgelegt, bezeichnet durch das Symbol "TIMER AUFNAHME".
3.2 WIDERGABE
Durch Drücken des "PLAY"-Knopfes zeigt der DVR das zuletzt aufgenommene Video.
• SCHNELL-VORLAUF (VORL) & SCHNELL-RÜCKL (RÜCKL)
Sie können die Geschwindigkeit des schnellen Vorlaufs und Rücklaufs beim DVR erhöhen.
Im Wiedergabemodus:
Drücken Sie “▶▶” einmal für 4X Geschwindigkeit vorwärts und drücken zweimal für 8X Geschwindigkeit etc., die Maximalgeschwindigkeit beträgt 32X.
Drücken Sie “◀◀” einmal für 4X Geschwindigkeit rückwärts und drücken zweimal für 8X Geschwindigkeit etc., die Maximalgeschwindigkeit beträgt 32X.
Der Typ der aufgenommenen Bildgröße (Frame oder CIF) wird auch auf dem Bildschirm angezeigt.
• PAUSE / BILD JOG
Drücken Sie den "Knopf, um das momentan auf dem Schirm angezeigte Bild zu pausieren.
Im Pausenmodus:
Drücken Sie “▶▶” einmal, um in Einzelbildschaltung vorwärts zu kommen.
Drücken Sie “◀◀” einmal, um in Einzelbildschaltung rückwärts zu kommen.
- STOP
Drücken des "■"-Knopfes zu irgendeinem Zeitpunkt wird den DVR in den Live-Monitor-Modus versetzen.
• KANAL-VERSCHIEBUNG
Anzeigemodus:
Drücken Sie den MODUS "Knopf für 4-Kanalanzeige.
Vollbild-Schaltung:
Drücken Sie den "1" "2" "3" "4" Knopf zur Anzeige der Vollbild-Kanäle.
Kanalanzeigen-Schaltung:
Drücken Sie "SET" zum Ändern der Kanalanzeigeposition
Drücken Sie "▲▼◀▶" zur Wahl des zu wechselnden Kanals.
Drücken Sie “+” oder “−” zur Wahl des zu zeigenden Kanals.
Drücken Sie den "EINGABE"-Knopf zur Bestätigung der Neueinstellung.
• LANGSAME WIEDERGABE
Modell 1 und 2: Drücken Sie "SLOW" für Wiedergabegeschwindigkeit 1/4X und drücken Sie doppelt für Wiedergabegeschwindigkeit 1/8X.
Modell 3: Drücken Sie "SLOW" für Wiedergabegeschwindigkeit 1/2X.
• Audio
Drücken Sie oder um einen Audiokanal aus den folgenden Optionen auszuwählen:
AUDIO 1 (L) – Audiokanal 1, Live-Audio
AUDIO 1 (P) – Audiokanal 1, Wiedergabe-Audio
AUDIO 2 (L) – Audiokanal 2, Live-Audio
AUDIO 2 (P) – Audiokanal 2, Wiedergabe-Audio
ANHANG 1 INSTALLIERE HDD

Modell 1
Befolgen Sie die hier geschilderten Schritte sorgfältig, um korrekte Installation sicherzustellen.
HINWEIS: Bitte setzen Sie die HDD auf "Master Mode" oder "Single Mode".

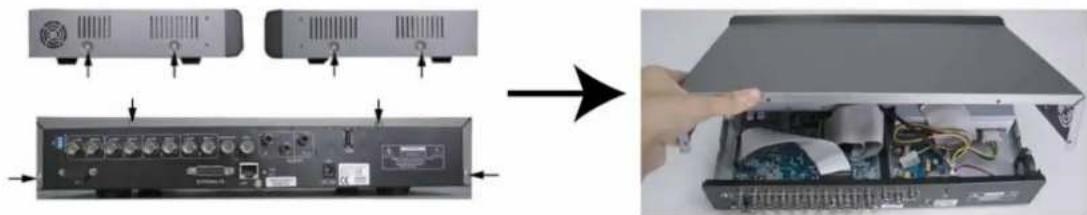

1) Öffnen Sie die obere Abdeckung des DVR:
Lösen Sie die jeweils zwei Schrauben auf beiden Seiten der oberen Abdeckung.
Lösen Sie die vier Schrauben an der Rückseite der oberen Abdeckung.

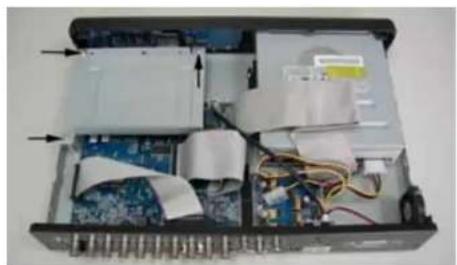

2) Schrauben Sie die HDD-Halterung heraus. Sehen Sie sich die rechte Abbildung an, welche die Position der HDDHalterungsschrauben zeigt.

3) Schrauben Sie die HDD auf die HDD-Halterung, zwei Schrauben auf jeder Seite. Es befinden sich drei Schraublöcher auf jeder Seite der Halterung und Sie können davon zwei zur Sicherung der HDD auswählen.

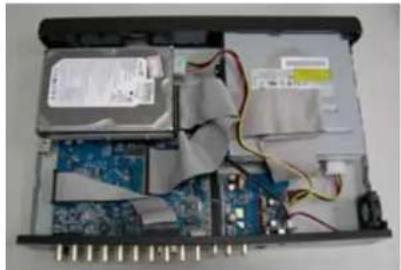

4) Schließen Sie die HDD an den Stromanschluß und IDE-BUS an (stellen Sie sicher, dass die HDD präzise zum Pin-Anschluss ausgerichtet ist). Und schließen Sie dann die obere Abdeckung des DVR und ziehen alle Schrauben fest, die Sie in Schritt 1 gelöst haben.

Befolgen Sie die einzelnen Schritte sorgfältig, um korrekte Installation sicherzustellen.
HINWEIS: Bitte setzen Sie die HDD auf "Master Mode" oder "Single Mode".

1) Öffnen Sie die obere Abdeckung des DVR und schrauben die Halterung heraus.
2) Schrauben Sie die HDD in die HDD-Halterung. (Siehe Abb.1 & 2)
3) Schließen Sie die HDD an das Stromkabel und den IDE-BUS an (richte die HDD präzise zur Pin-Verbindung aus) Schrauben Sie dann die HDD-Halterung am DVR fest. (Siehe Abb. 3)
4) Schließen Sie die obere Abdeckung des DVR. (Siehe Abb. 4 & 5)
HINWEIS: Die obigen Abbildung können vom tatsächlichen Produkt abweichen.

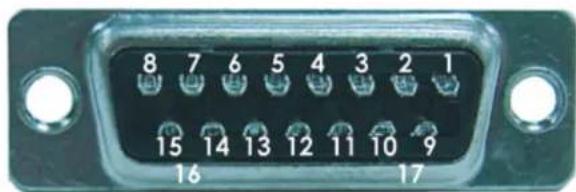

ANHANG 2 PIN-KONFIGURATION
Lötseite des DSUB 15 PIN
| 1 | RS232-TX |
| 2 | RS232-RX |
| 3 ~ 6 | ALARMEINGABE |
| 7 | EXTERNAL ALARM NC. |
| 8 | EXTERNAL ALARM NO. |
| 9 | MAS |
| 10 | RS485-B |
| 11 | RS485-A |
| 12 ~ 13 | PIN AUS |
| 14 | ALARM RESET |
| 15 | EXTERNAL ALARM COM |
| 16 ~ 17 | MAS |
