| Tipo de produto | Gravador de vídeo digital (DVR) 4 canais |
| Marca | Monacor |
| Modelo | DMR520 |
| Alimentação | Fonte de alimentação DC 19V (incluída) |
| Entradas de vídeo | 4 entradas BNC (câmeras) |
| Saídas de vídeo | 1 saída monitor principal, 1 saída monitor de chamada (CALL) |
| Entradas de áudio | 2 entradas de áudio (RCA) para os modelos 1 e 2, 1 para o modelo 3 |
| Saída de áudio | 1 saída de áudio mono (RCA) |
| Disco rígido | 1 slot para disco rígido SATA/IDE (não incluído) |
| Conectividade | Porta LAN (Ethernet), porta USB (modelos 1 e 2), porta D/V (VGA) |
| Formatos de vídeo | NTSC / PAL (comutável) |
| Funções principais | Gravação manual, programada, evento (movimento, alarme); reprodução com câmera lenta, avanço/retrocesso rápido; zoom digital; exibição multicanal; controle PTZ |
| LEDs indicadores | HDD, HDD Full, ALARM, TIMER, PLAY, REC |
| Dimensões (aprox.) | Largura 300 mm, Profundidade 250 mm, Altura 60 mm |
| Peso (aprox.) | 2,5 kg (sem disco rígido) |
| Manutenção e limpeza | Limpar o aparelho com um pano macio e seco. Desconectar antes da limpeza. |
| Segurança | Função de bloqueio do teclado (MENU + ENTER) |
| Peças sobressalentes e reparabilidade | Disco rígido substituível pelo usuário. Outras peças: contatar o serviço pós-venda. |
| Informações gerais | Fonte de alimentação incluída, manual do usuário, software AP, cabos e conectores incluídos conforme modelo. |
Perguntas frequentes - DMR520 Monacor
Perguntas dos utilizadores sobre DMR520 Monacor
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Câmera de vigilância em formato PDF gratuitamente! Encontre o seu manual DMR520 - Monacor e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. DMR520 da marca Monacor.
MANUAL DE UTILIZADOR DMR520 Monacor
3. FUNCIONAMIENTO BÁSICO....7
3. FUNCIONAMIENTO BÁSICO
3.1 GRABACIÓN

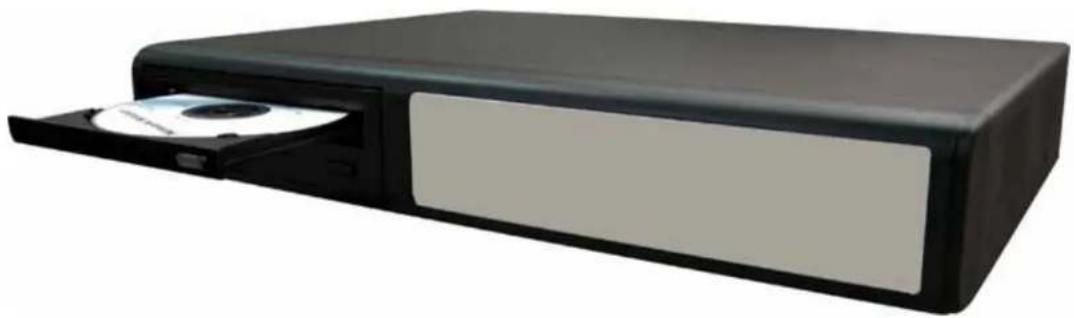

4CH MPEG-4 DVR INICIAÇÃO RÁPIDA

Para instruções detalhadas, consulte o manual do utilizador.
Leia cuidadosamente as instruções antes da utilização e guarde-as para referência futura.
3.1 GRAVAÇÃO 7
3.2 REPRODUÇÃO ....7
APÊNDICE 1 INSTALAÇÃO DO HDD....8
APÊNDICE 2 CONFIGURAÇÃO DOS PINOS ....9
1 FUNÇÕES
1.1. CONTEÚDO DA EMBALAGEM
| MODELO Modelo 1 Modelo 2 Modelo 3 | |||
| Grabador de Vídeo Digital | √ √ √ | ||
| Adaptador | √ √ √ | ||
| Software AP Licenciado | √ √ √ | ||
| Conector DSUB PIN | √ √ √ | ||
| Parafusos * 4 | √ √ √ | ||
| Cabo de alimentação e dados | - | √ √ | |
| Manual & Iniciação Rápida | √ √ √ |
* Verifique o conteúdo da embalagem para se assegurar que recebe todos os acessórios acima expostos.
1.2 PAINEL FRONTAL
143) LED's
HDD: Em leitura/gravação no HDD
HDD Full: O HDD está cheio
ALARM: Quando o alarme é accionado
TIMER: Quando a gravação temporizada está activa
PLAY: Quando em reprodução
REC: Quando em gravação
144) MENU
Pressione "MENU" para aceder ao menu principal.
145) ENTER / SET
Pressione "ENTER" para confirmar.
Pressione "SET" para alterar a posição de exibição dos canais.
Pressione ▲▼◀▶ para seleccionar o canal que deseja alterar.
Pressione “+” ou “—” para seleccionar o canal que deseja exibir.
146) SEARCH
Pressione "SEARCH" para aceder ao modo de pesquisa.
147) SLOW
Quando em modo de reprodução, pressione "SLOW" para reproduzir em câmara lenta.
148) ZOOM
Pressione o botão "ZOOM" para aumentar a imagem do canal seleccionado (quando em visionamento directo).
149) 田一
Pressione “para exibir o modo de visualização de 4 canais.
Pressione “—” para alternar a configuração do menu.
150) SEQ /+
Pressione “SEQ” para activar o monitor de serviço e pressione “SEQ” novamente para sair desse modo.
Pressione o botão “+” para alterar a configuração no menu.
151) ou POWER
Pressione este botão para ligar / desligar o DVR.
(Quando em modo de gravação, pare a gravação antes de desligar o DVR).
152) "CH1" "CH2" "CH3" "CH4"
Pressione os botões "1" "2" "3" "4" para seleccionar o canal.
153) REC
Pressione "REC" para activar a gravação manual.
154) ou PLAY
Pressione "PLAY" para reproduzir os ficheiros gravados.
155) UP / PAUSE, DOWN / STOP, LEFT / REWIND, RIGHT / FORWARD,
Pressione ▲▼◀▶ para mover o cursor para cima / baixo / esquerda / direita.
Quando em modo de reprodução, pressione “para pausar a reprodução.
Quando em modo de reprodução, pressione “■” para parar a reprodução.
Quando em modo de reprodução, pressione “▶▶” para rebobinar.
Quando em modo de reprodução, pressione “◀◀” para avançar rapidamente.

Pressione estes dois botões em simultâneo para alterar entre som ao vivo ou reproduzido dos 2 canais de áudio.

Pressione estes dois botões em simultâneo para aceder / sair do modo de controle PTZ.
Quando em modo de controle PTZ,
Faça Zoom In: Pressionando o botão “+”
Faça Zoom Out: Pressionando o botão “-”
Ajuste o ângulo PTZ: Pressionando os botões direcionais.
158) Pressione o botão “” ou “POWER” no painel frontal do DVR para o desligar.
De seguida mantenha pressionado ▶ e pressione “☐” ou “POWER” para aceder ao sistema PAL.
(Pressione os botões até que as imagens de vídeo do DVR sejam exibidas.)
159) Pressione o botão “” ou “POWER” no painel frontal do DVR para o desligar.
De seguida mantenha pressionado ◀ e pressione “💡” ou “POWER” para aceder ao sistema NTSC.
(Presssione os botões até que as imagens de vídeo do DVR sejam exibidas.)
160) Pressione "MENU" + "ENTER" no painel frontal do DVR para bloquear o teclado.
161) No Modelo 1, pressione o botão “para abrir/fechar o Gravador de CD.

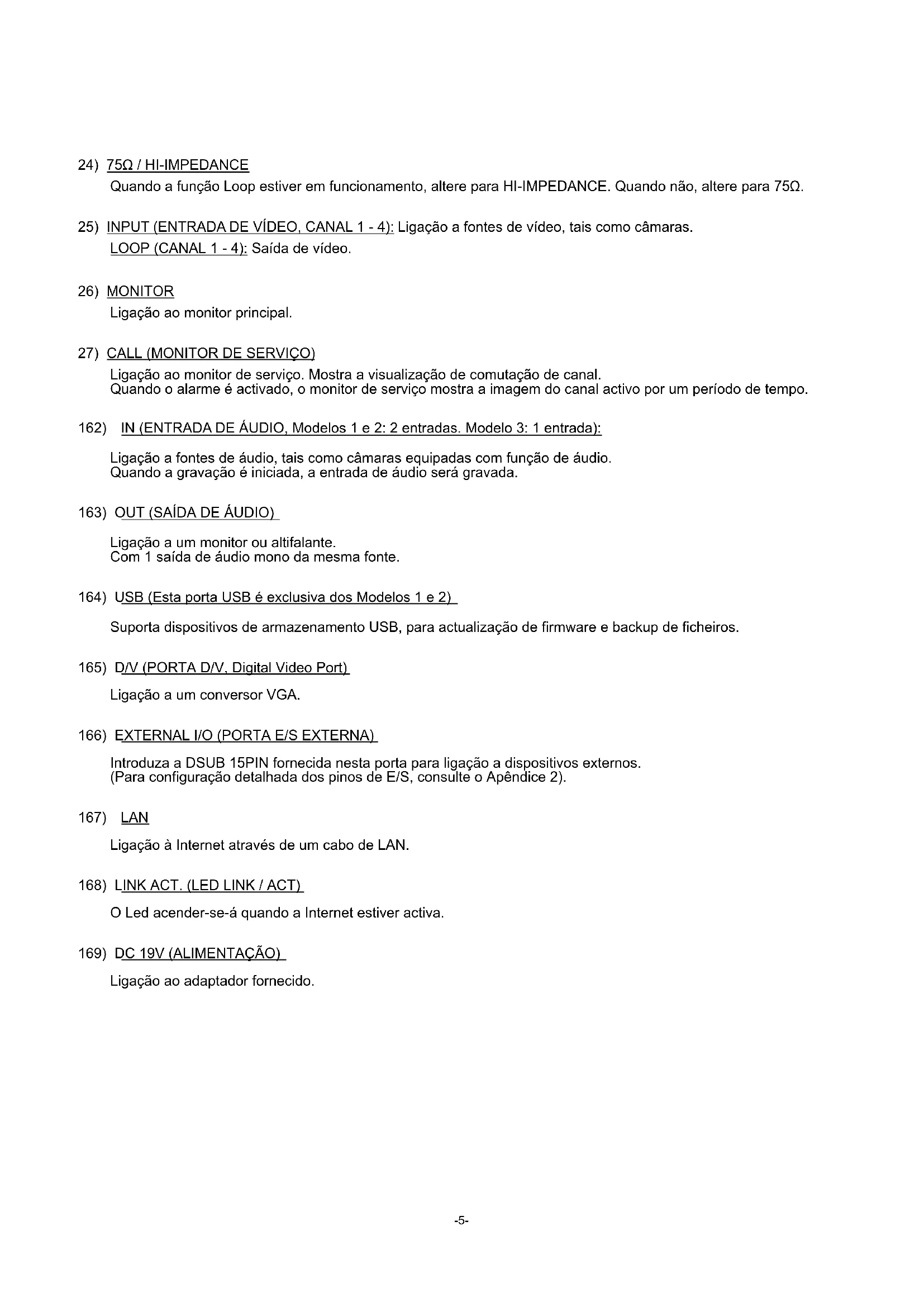

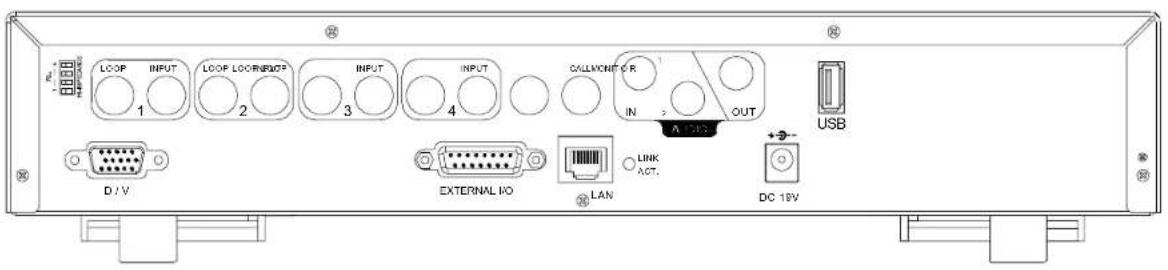

1.3 PAINEL TRASERO
- Modelo 1

Quando a função Loop estiver em funcionamento, altere para HI-IMPEDANCE. Quando não, altere para 75Ω.
25) INPUT (ENTRADA DE VÍDEO, CANAL 1 - 4): Ligação a fontes de vídeo, tais como câmaras.
Ligação ao monitor principal.
27) CALL (MONITOR DE SERVIÇO)
Ligação ao monitor de serviço. Mostra a visualização de comutação de canal. Quando o alarme é activado, o monitor de serviço mostra a imagem do canal activo por um período de tempo.
Ligação a fontes de áudio, tais como câmaras equipadas com função de áudio. Quando a gravação é iniciada, a entrada de áudio será gravada.
Ligação a um monitor ou altifalante. Com 1 saída de áudio mono da mesma fonte.
164) USB (Esta porta USB é exclusiva dos Modelos 1 e 2)
Suporta dispositivos de armazenamento USB, para actualização de firmware e backup de ficheiros.
165) D/V (PORTA D/V, Digital Video Port)
Ligação a um conversor VGA.
166) EXTERNAL I/O (PORTA E/S EXTERNA)
Introduza a DSUB 15PIN fornecida nesta porta para ligação a dispositivos externos. (Para configuração detalhada dos pinos de E/S, consulte o Apêndice 2).
167) LAN
Ligação à Internet através de um cabo de LAN.
168) LINK ACT. (LED LINK / ACT)
O Led acender-se-á quando a Internet estiver activa.
169) DC 19V (ALIMENTAÇÃO)
Ligação ao adaptador fornecido.
2.1 INICIAÇÃO
Ligue todos os dispositivos para obter o sistema de vigilância.
- Instale o HDD:
O HDD deve estar instalado antes de ligar o DVR. Consulte o Apêndice 1 para instruções de instalação do HDD.
-
Ligue as câmaras, os monitores, os dispositivos externos. Consulte a "Secção 1.3 Painel Traseiro" para informações relativas às ligações. Consulte o Apêndice 2 para a configuração de pinos da porta de E/S externa.
-
Ligue o transformador de corrente AC ao aparelho e a uma tomada eléctrica.
O “☐ ou o LED “POWER” deverá acender vermelho. Pressione o botão “☐” ou “Power”. O “☐” ou o LED “POWER” acenderá verde.
O sistema demora cerca de 10 a 15 segundos a carregar.

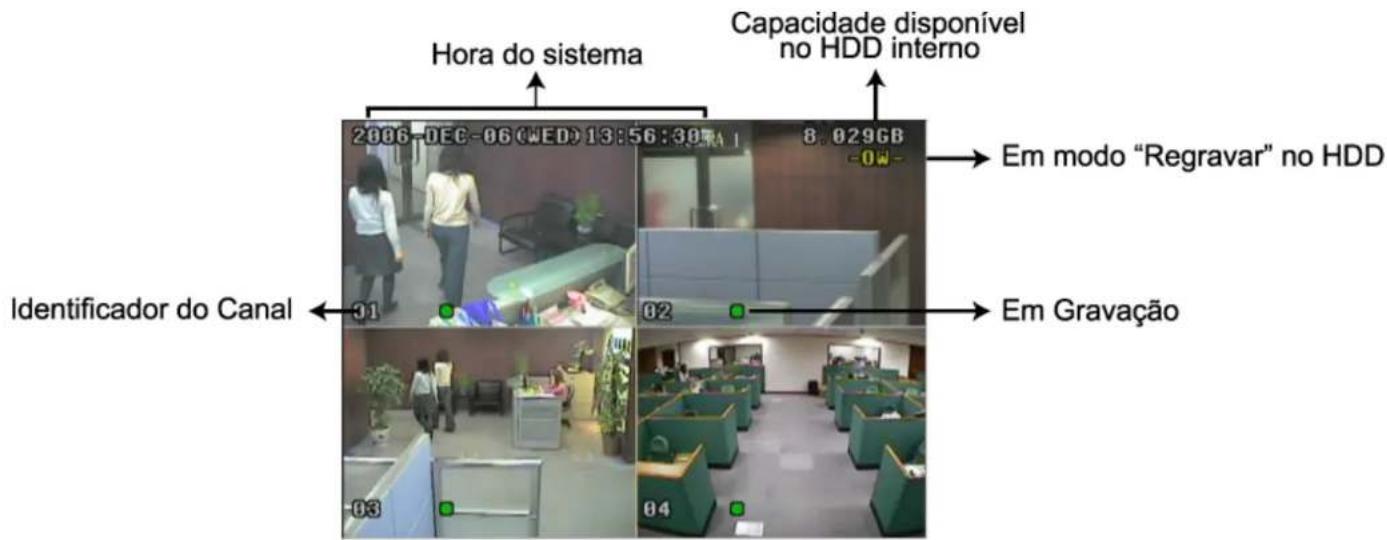

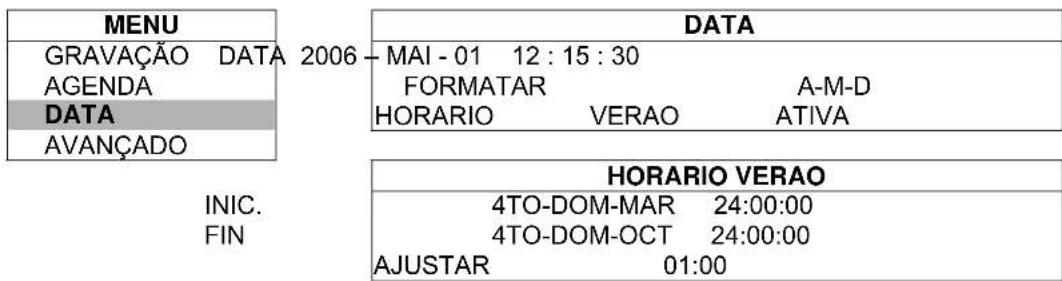

Aceda ao modo de menu, mova o cursor até "DATA", e pressione "ENTER". O ecrã mostrará então as seguintes opções.
3. OPERAÇÕES BÁSICAS
3.1 GRAVAÇÃO
O DVR disponibiliza 3 modos de gravação: manual, num acontecimento e temporizada. Se a energia for cortada acidentalmente, os ficheiros gravados continuarão no HDD e o DVR regressará ao seu estado original de gravação quando a energia for restaurada.
• GRAVAÇÃO MANUAL (gravação contínua):
A gravação é iniciada premindo manualmente o botão "REC", indicada pelo símbolo "●".
- GRAVAÇÃO NUM ACONTECIMENTO (activada pelo movimento e alarmes externos):
Quando esta função está activa, a gravação é activada pelo movimento ou alarmes externos, indicada pelos símbolos " (movimento) e " (alarme externo).
- GRAVAÇÃO TEMPORIZADA (num horário agendado):
A gravação é agendada por um temporizador, indicada por “GRAVAÇÃO AGENDA”.
3.2 REPRODUÇÃO
Pressionando o botão "PLAY" e o DVR mostrará o último vídeo gravado.
Pode aumentar a velocidade no DVR para "fast forward" e "rewind",
No modo de reprodução,
Pressione “▶▶” uma vez para aumetnar em 4X a velocidade de reprodução, duas vezes para 8X etc., e a velocidade máxima alcançável é 32X.
Pressione “◀◀” uma vez para obter 4X a velocidade de rebobinação, duas vezes para 8X, etc., a velocidade máxima alcançável é 32X.
O tamanho das imagens em gravação (Quadro ou CIF) será igualmente exibido no ecrã.
- PAUSE / IMAGE JOG
Pressione o botão “para pausar a imagem exibida no ecrã.
No modo de pausa,
Pressione “▶▶” uma vez para avançar para a próxima frame.
Pressione “◀◀” uma vez para regressar à frame anterior.
- STOP
Pressionando “■” em qualquer circunstância, levará o DVR a regressar à monitorização em tempo real.
- CHANNEL SHIFT
Modo de exibição:
Pressione o botão MODE “para seleccionar a exibição de quatro canais.
Modo de Ecrã Inteiro:
Pressione os botões "1" "2" "3" "4" para mostrar os canais em ecrã inteiro.
Modo de Visualização de Canais:
Pressione "SET" para alterar a posição de exibição dos canais.
Pressione “▲▼◀▶” para seleccionar o canal que deseja alterar,
Pressione “+” ou “−” para seleccionar o canal que deseja visualizar.
Pressione o botão "ENTER" para confirmar a seleccção.
- SLOW PLAYBACK
Modelos 1 e 2: Pressione "SLOW" para reduzir a velocidade de reprodução para 1/4, e pressione duas vezes para 1/8.
Modelo 3: Pressione "SLOW" para reduzir a velocidade de reprodução para 1/4.
• Audio
SLOW ZOOM [ AUDIO ] SLOW ZOOM para seleccionar qualquer um dos canais de áudio, de entre as seguintes opções:
AUDIO 1 (L) canal 1 de áudio, áudio ao vivo AUDIO 1 (P) - canal 1 de áudio, áudio gravado AUDIO 2 (L) - canal 2 de áudio, áudio ao vivo AUDIO 2 (P) canal 2 de áudio, áudio gravado

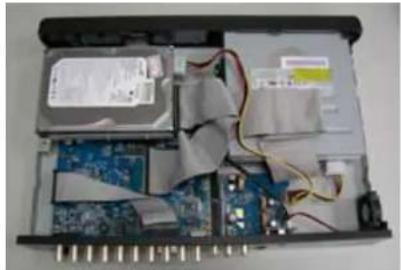

APÊNDICE 1 INSTALAÇÃO DO HDD
© Modelo 1
Siga cuidadosamente estes passos para uma instalação adequada.
Nota: Coloque o disco em "Master Mode" ou "Single Mode".

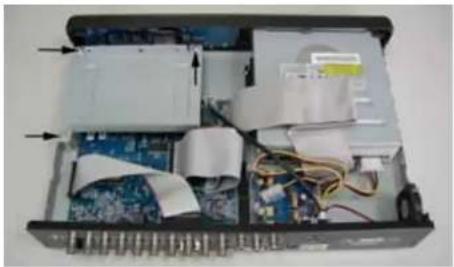

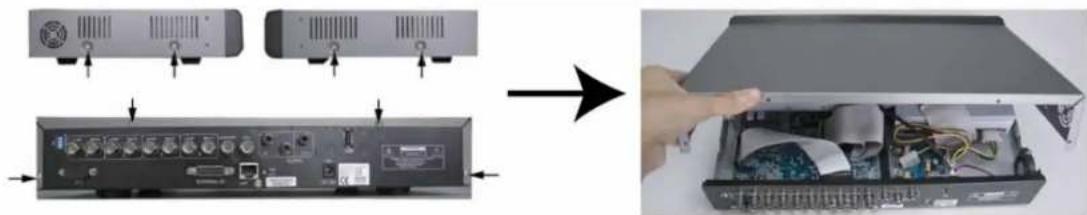

9) Retire a tampa superior do DVR:
Remova os dois parafusos de cada um dos lados da tampa superior.
Remova os quatro parafusos da parte traseira da tampa superior.

10) Desaparafuse o suporte do HDD. Para saber a localização dos parafusos do suporte, consulte a figura da direita.

11) Aparafuse o HDD ao suporte respectivo, por meio dos dois parafusos de cada lado. Existem três orifícios em cada face, pelo que poderá optar pelos que melhor sustenham o HDD. Aparafuse o suporte do HDD novamente à base do DVR.

12)Ligue o HDD à fonte de alimentação e ao BUS IDE (certificando-se que o alinhamento do HDD com os connectores é preciso). Feche a tampa superior do DVR e coloque novamente os parafusos mencionados no passo 1.

Siga cuidadosamente estes passos para uma instalação adequada.
Nota: Coloque o disco em "Master Mode" ou "Single Mode".

10) Aparafuse o HDD ao suporte. (Ver Fig.1 e 2)
11) Ligue o HDD à fonte de alimentação e ao BUS IDE (certifique-se que os pinos do conector e do HDD ficam correctamente alinhados). Aparafuse então novamente o suporte do HDD à base do DVR. (Ver Fig. 3)
12) Feche a tampa superior do DVR. (Ver Fig. 4 & 5)
Nota: A aparência do produto nas imagens acima mostradas pode diferir da verdadeira.

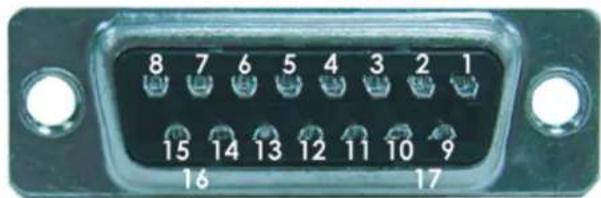

APÊNDICE 2 CONFIGURAÇÃO DOS PINOS
Lado a Soldar do connector
DSUB de 15 Pinos
| 1 | RS232-TX |
| 2 | RS232-RX |
| 3 ~ 6 | ALARM INPUT |
| 7 | EXTERNAL ALARM NC |
| 8 | EXTERNAL ALARM NO. |
| 9 | GND |
| 10 | RS485-B |
| 11 | RS485-A |
| 12 ~ 13 | PIN OFF |
| 14 | ALARM RESET |
| 15 | EXTERNAL ALARM COM |
| 16 ~ 17 | GND |
