BEDIENUNGSANLEITUNG C903IP.2 ELRO
DE Bedienungsanleitung C903IP.2 24

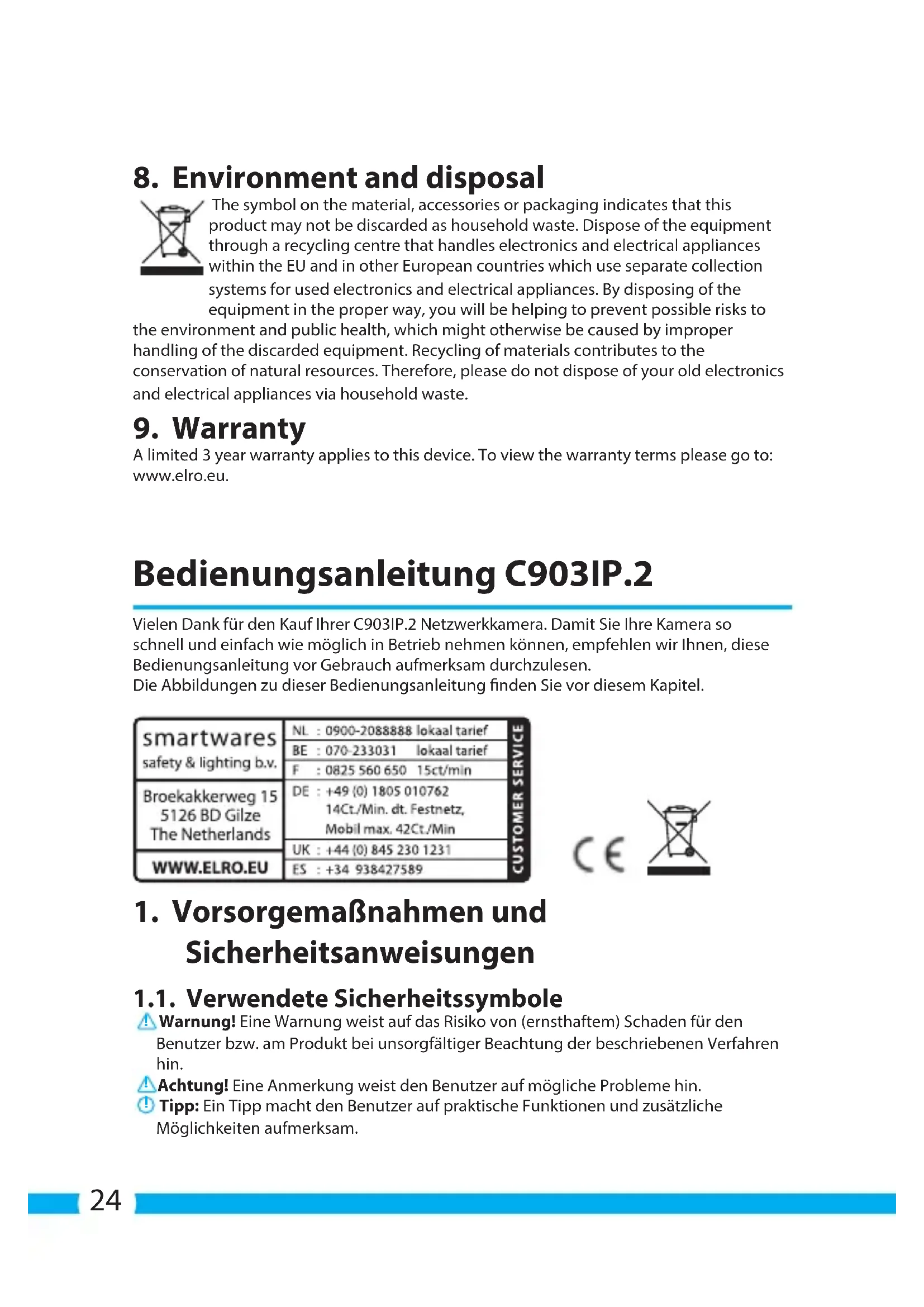

Bedienungsanleitung C903IP.2
Vielen Dank für den Kauf ihrer C903IP.2 Netzwerkkamera. Damit Sie ihre Kamera so schnell und einfach wie möglich in Betriebnehmen können, empfehlen wir Ihnen, diese Bedienungsanleitung vor Gebrauch aufmerksam durchzULEsen. Die Abbildungen zu dieser Bedienungsanleitung finden Sie vor thisem Kapitel.
| smartwares safety & lighting b.v. | NL:0900-2088888 lokaal tarief |
| BE:070-233031 lokaal tarief |
| F:0825 560 650 15ct/min |
| Broekakkerweg 15 5126 BD Gilze The Netherlands | DE:+49 (0) 1805 010762 14Ct./Min. dt. Festnetz, Mobil max. 42Ct./Min |
| UK:+44 (0) 845 230 1231 |
| WWW.ELRO.EU | ES:+34 938427589 |
1. Vorsorgemaßnahmen und Sicherheitsanweisungen
1.1. Verwendete Sicherheitssymbole
Warning! Eine Warning weist auf das Risiko von (ernstaftem) Schaden für den Benutzer bzw. am Produkt bei unsorgfältiger Beachtung der beschriebenen Verfahren hin.
Achtung! Eine Anmerkung weist den Benutzer auf mögliche Probleme hin.
Tipp: Ein Tipp macht den Benutzer auf praktische Funktionen und zusätzliche Möglichkeiten aufmerksam.
1.1.1. Benachrichtigungen
! Warnung! Montieren Sie das Produkt nicht an Stellen, an denen es sehr warm oder sehr kalt werden kann.
Warning! Kontrollieren Sie vor Beginn der Montage, ob keine Stromkabel oder Wasserrohre durch die Wand verlaufen, die Sie anbohren möchten.
Warning! Trennen Sie das Gerät unverzüglich von der Stromversorgung, indem Sie den Netzsteckerziehen, und wenden Sie sich an den Smartwares-Servicedesk, wenn:
hart gefallen sind;
A Warning! Es ist nicht zulässig, selbst das Produkt zu öffnen oder zu reparieren (bzw. öffnen oder reparieren zu halten). In thisem Fall werden sämtliche Garantien hinfällig. Überlassen Sie die Wartung zertifiziertem Wartungspersonal.
Warning! Verwenden Sie ausschließlich Originalzubehör des Herstellers.
Warning! Halten Sie das Produkt außer Reichweite von Kindern.
! Warning! Trennen Sie das Gerät vor einer Reinigung von samtlichen Spanningsquellen.
Warning! Verwenden Sie ein trockenes, sauberes Tuch, um das Produkt zu reinigen.
! Warning! Verwenden Sie keine Scheuermittel, aggressiven Reinigungsmittel oder Lösungsmittelhaltige Reinigungsk Produkte zur Reinigung des Produktes..
A Warning! Entfernen Sie bei Sturm, Blitzschlag oder bei längerer Nichtbenutzung des Produktes den Stecker aus der Steckdose.
Achtung! Montieren Sie das Produkt gemäß den Beschreibungen in dieser Bedienungsanleitung.itte wenden Sie sich in Zweifelsfällen an einen anerkannten Monteur und beachten Sie in jedem Fall die ortlich geltenden Montagevorschriften.
Achtung! Vermeiden Sie direktes Sonnenlicht auf der Kamera.
Achtung! Richten Sie die Kamera nicht auf Busesche, Zweige oder andere bewegliche Gegenstände.
Achtung! Das Produkt darft nicht als unsortierter Hausmüll entsorgt werden, sondern muss getrennt eingesammelt werden.
Achtung! Erkundigen Sie sich nach den innerhalb ihrer Region bestehenden Märglichkeiten, das Produkt nach Ausmusterung dem Recycling zuzuführen. Werfen Sie elektrische Geräte und Komponenten nicht weg, sondern prüfen Sie, ob das Produkt (oder Teile davon) abgegeben, recycliert oder wiederverwertet werden können.
Achtung! Drahtlose Systeme können gestört werden durch schnurlose Telefon, Mikrowellengeräte und andere drahtlose Geräte, die im Frequenzbereich von 2,4 GHz arbeiten. Halten Sie das Produkt während der Installation und der Bedienung mindestens 3 Meter von möglichen Störquellen entfernt.
Achtung! Die Kamera kann nachts nicht durch Glas hindurch schauen.itte beachten Sie dies bei der Aufstellung.
2. Bestimmungsgemäßer Gebrauch
Die C903IP.2 ist eine Überwachungskamera, die es ermöglich, die aufgenommenen Bilder über ein lokales Netzwerk, eine Internetverbindung oder über die Elro App "ELRO INSTALL" auf Ihr Smartphone zu betrachten. Die C903IP.2 kann sowohl per Ethernetkabel als auch per WLAN vernetzt werden.
Die Kamera ist mit Infrarot-LEDs ausgerüstet und kann sowohl tagsüber als auch nachts Video- und Audio-Aufnahmen machen. Die Kamera ist zudem mit einem Bewegungsdetektor ausgestattet und kann sowohl drinnen als auch drauen aufgestellt werden.
3. Technische Daten
3.1. Allgemeine Produktspezifikation
Sensor: 1/4" Color CMOS Sensor
Auflösung: 640 x 480 Pixel (300.000 Pixel)
IR-Linse: f: 6mm, F 2.0
Sichttwinkel: 60 Grad
Minimale Lichtstärke: 0.5Lux @ F2.0
Nachtsicht-Reichweite: 20 Meter
Videokompression: MJPEG
Bilder pro Sekunde: 15fps(VGA), 30fps(QVGA)
Spannungsquelle: 230VAC/5VDC./2A-Netzteil
Energieverbrauch: 5W (max.)
Temperatur: -10^ 55^ (14°F~131°F)
Mindestsystemanforderungen:
CPU: 2.0 GHZ oder higher
Speicher: 256 MB oder hoher
Videokarte: 64 MB oder hoher
Unterstzt Betriebssysteme: Windows 98/ME/2000/XP/Vista/7/8
Unterstutzte Browser: IE6.0-10.0, Firefox, Safari, Google Chrome
Unterstutzendes mobiles BS: iOS 4.3 und higher / Android 2.1 und higher
Zertifizierung: CE, FCC, RoHS, R&TTE
Garantie: Beschchränkte 3-jährige Garantie
3.2. Hauptbestandteile ①
- 3 Montageschrauben und Dubel
- C903IP.2 Kamera
- Kamerafuß
- Abnehmbare Antenna
- Software auf CD-ROM
- Bedienungsanleitung
7.Netzteil
- Ethernet-Kabel
3.3. Anschlüsse ②
- Antennenanschluss
- Ethernet-Port
- Netzteilanschluss
- Reset-Taste
4. Installation der Kamera
4.1. Anschluss der Kamera
3ein.
4an.Verbinden
Sie daraufhin den Stecker des Netzteils mit einer Steckdose.
5
an. Verbinden Sie das andere Ende des Ethernet-Kabels mit Ihrrem Router. Wenn die Kamera mit dem Netzwerk verbunden ist, leuchtet die grüne LED des Ethernet-Ports auf.
Sie können ihre IP-Kamera mit ihrem Smartphone oder mit ihrem PC bedieren. Gehen Sie zu Abschnitt 4.2 zur Verwendung über Ihr Smartphone und zu Abschnitt 4.3 für die Installation auf seinem PC.
4.2. Einstellen für Smartphone-Nutzung
Achtung! Um die "ELRO INSTALL"-App zu nutzen, benötigen Sie ein Smartphone mit Internetzugang.
Achtung! Für das Scannen eines QR-Codes benötigen Sie eine App, die Barcodes scannen kann.
Anweisungen für die Einstellung ihrer Kamera über Android finden Sie in Abschnitt 4.2.1.
Anweisungen für die Einstellung ihrer Kamera über iOS finden Sie in Abschnitt 4.2.2.
4.2.1. Android
diese.
erscheint.
M1Dann scannen Sie den QR-Code auf der
Unterseite der Kamera. Sie können auch wahlweise den Code nach "UID" manuell eingeben. M2 Sie finden diesen Code unter dem QR-Code auf Ihrer IP-Kamera.
Ohre Kamera ist nun Ihrtem Telefon hinzugefugt worden und die Startseite der App sollte erschreiben. Dadurch konnen Sie sehen, ob die Kamera verbunden ist (ONLINE) oder ob sie nicht verbunden ist (OFFLINE).
4.2.2.iOS
diese.
Das "Add camera"-Menu erscheint.
52 Scannen Sie anschließend den QR-Code an der
Unterseite Ihrer Kamera.
Taste "Add" (S1) Geben Sie anschließend den Code Ihrer Kamera hinter "UID" ein. (2) Sie finden diesen Code unter dem QR-Code auf Ihrer IP-Kamera.
Ohre Kamera wurde Ihrer App nun hinzugefügt und wird auf der Anfangsseite ihrer App erscheinen. Sie konnen darauf erkennen, ob die Kamera verbunden (Online) oder nicht verbunden (Offline) ist.
4.2.3. Allgemeines
4.3. Ihr Kamera auf Ihrm PCinstallieren
Die IP-Kamera-Software ist nun auf Ihr Rechner installiert. Sie finden die Verknüpfung auf Ihr Desktop.
Achtung! Entfernen Sie diese Verknüpfung nicht! Soltte dies davon notwendig sein, müssen Sie die IP-Kamera-Software neu installieren.
4.4. Verbindung herstellen mit ihrer Kamera
Achtung! Um den vollen Funktionsumfang der IP-Kamera nutzen zu konnen, benötigen Sie Internet Explorer 6 oder higher (32 bit) im ActiveX-Modus. Es ist nicht möglich, Bildaufnahmen in anderen Webbrowsern zu machen.
Achtung! Wenn Sie den ActiveX-Modus wahlen, ist es möglich, dass Sie noch kein Bild führen. Gehen Sie in thisem Fall wie folgt vor:
anpassen
deaktivierten Optionen zu "Fragen". Wenn die Option "Fragen" nicht verfügbar ist, kreuzen Sie "Aktivieren" an. Siehe auch: E F G
Tipp: Wenn Sie einen anderen Webbrowser als ihren Standard-Browser verwenden möchten, kopieren Sie den Link aus dem oben angegebenen Browser in die Adresszeile des Browsers ihrer Wahl.
Desktop. Die IP-Kamera-Software sucks automatisch nach sümttlichen IP-Kameras, die an das Netzwerk angeschlossen sind.
Ein Fenster öffnet sich. In diesen Fenster werden all ihre IP-Kameras angezeigt. Wenn keine Kameras angeschlossen sind, bleibt das Fenster leer.
Webbrowser öffnet sich nun ein Identifikationsfenster, in dem Ihr Benutzername verlangt wird.
brauchen kein Kennwort einzugeben.
Ein Auswahlmenu öffnet sich B. Sie haben die Wahl zwischen folgenden Optionen:
ActiveX-Modus: Internet Explorer
Server Push Mode: Safari, Firefox und Google Chrome
VLC Modus: Internet Explorer, Safari, Firefox, Google Chrome und Opera
Achtung! Zur Nutzung des VLC-Modus mussen Sie den VLC Player herunterladen.
Anmeldung per Mobiltelefon: Zugang mit einem mobilen Browser
Sie sind im Moment im Network Camera-Browserfenster angemeldet. Über diesen Fenster können Sie ihre Kamera und die dazugehörigen Kameraeinstellungen verhalten. (siehe Kapitel 6)
4.5. Eine drahtlose Verbindung mit ihrer Kamera herstellen
Achtung! Um eine drahtlose Verbindung herzustellen, muss ihre Kamera während der Einstellung über das mitgelieferte Ethernet -Kabel mit ihrem Netzwerk verbunden sein.
Achtung! Um eine drahtlose Verbindung mit ihrer Kamera herzustellen, bestehtigen Sie einen WLAN-Router.
Achtung! Wenn Ihr Router mit einem Kennwort gesichert ist, müssen Sie diese Kennwort kennen.
Liste mit Einstellungen (Settings) erscheint H.
die Registerkarte "Network" an. Eine
(Wireless Lan Settings) erscheint.
verfügbaren drahtlosen Netzwerken wird erschinen.
anschließlich auf 'Submit'.
1" (je nach Verschlussung) eingeben.
Die Kamera startet sich selbst neu, wenn Sie auf "Submit" geklickt haben. Dies dauert ungebähr 30 Sekunden.
wurde.
konnen ihre Kamera nun drahtlos bedieren.
der rechten Maustaste in das Fenster der Kamerasoftware. Daraufhin erscheint die Option "Refresh Camera List".
4.6. Montage der Kamera
Achtung! Achten Sie darauf, dass die Kamera am gewählten Standort ordnungsgemäß Funktioniert, bevor Sie mit der Montage beginnen.
fest.
Achtung! Wenn der Unterboden zu hart ist, um darauf etwas festzuschrauben (Stein-/ Porenbeton), müssen Sie Locher vorbohren und die mitgelieferten Dubel verwenden.
4.7. Winkel der Kamera anpassen
5. Ihr Kamera über Ihr Smartphoneverwalten
Stellen Sie sicher, dass ihre Kamera(s) über die ELRO INSTALL-App mit Ihr Smartphone verbunden ist (sind) (siehe Abschnitt 4.1 und 4.2).
5.1. Auf Ihr Android-Smartphone Ihr Kamerabild ansehen
Kamerabild erscheint auf Ihr dem Smartphone.
und um Ihr Kamerabild zu verschieben.
Achtung! Wenn Sie kein Bild sehen, kann es sein, dass ihre Funkverbindung nicht schnell genug ist. Verändern Sie in thisem Fall die Auflösung des Kamerabilds (siehe Abschnitt 5.1.1)
Das Kameradisplay weist eine Reihe von Optionen auf:
61 um eine Momentaufnahme von Ihrem
Kamerabild zu machen.
^2 um ihre Klangeinstellungen
einzustellen.
5.1.1. Einstellungen ihrer Kamera auf Ihrhm Android-Smartphone ändern
verwalten wollen. Ein Menu mit Optionen öffnet sich. P
"Advanced settings". Der Schirm "Advanced settings" öffnet sich. Auf dem "Advanced settings"-Schirm können Sie einige Eigenschaften der Kamera anpassen.
Die wichtigen Funktionen werden unterstehend beschrieben:
Passen Sie hier den Code Ihrer Kamera an. Der
voreingestellte Code ist: 000000.
Video Quality R2:
Passen Sie die Auflösung an ihre Kamera an. Wenn Sie eine langsame Funkverbindung haben, müssen Sie die Auflösung herabsetzen.
5.2. Auf Ihr hem iPhone Ihr Kamerabild ansehen
Kamerabild erscheint auf Ihrhem Smartphone. W
Das
und um Ihr Kamerabild zu verschieben.
Achtung! Wenn Sie kein Bild sehen, kann es sein, dass ihre Funkverbindung nicht schnell genug ist. Verändern Sie in diesen Fall die Auflösung des Kamerabilds (siehe Abschnitt 5.2.1)
Das Kameradisplay weist eine Reihe von Optionen auf:
Kamerabild zu machen.
W1 um eine Momentaufnahme von Ihrem
einzustellen.
W2 um ihre Klangeinstellungen
5.2.1. Einstellungen Ihrer Kamera auf Ihrm iPhoneändern
verwalten wollen. 2 Ein Menu mit Optionen öffnet sich. X
Auf dem "Advanced settings"-Schirm konnen Sie eine Eigenschaften der Kamera anpassen.
Die wichtigen Funktionen werden unterstehend beschrieben:
Security code: Passen Sie hier den Code Ihrer Kamera an. Der
voreingestellte Code lautet: 000000.
Video Quality: Passen Sie die Auflosung an ihre Kamera an. Wenn Sie
eine langsame Funkverbindung haben, müssen Sie die Auflösung herabsetzen.
6. ihre Kamera über ihren PC verwalten
Um ihre Kamera von Ihrm PC aus verwalten zu konnen, mussen Sie mit Hilfe Ihres
Web browsers im "Kamera-Netzwerk"-Browserfenster (siehe Abschnitt 4.4) angemeldet
sein. Dieses Fenster enthalt die Bedienungsleiste der Kamera (1) eine Registerkarten
eine Kanalübersicht 3 und ein Einstellungsmenu für die Kamera 4
6.1. Bedienkonsole der Kamera
Sie können die Bedienungsleiste verwenden, wenn Sie die Registerkarte "Live Video" gewählt haben. Diese Bedienungsleiste umfasst die folgenden Optionen:
Wiedergabe: Klichen Sie auf "Play", um die Live-Bilder ihrer Kamera zu
betrachten.
Stopp: Klichen Sie auf "Stop", um die Live-Wiedergabe ihrer
Kamerabilder zu stoppen.
Record: Klichen Sie auf "Record", um eine Aufnahme zu machen.
Klichen Sie nochmals auf Record, um die Aufnahme zu beenden.
Achtung! Um Aufnahmen machen zu konnen, müssen Sie in der Registerkarte "Other" angehen, wo die Aufnahmen gespeichert werden sollen. In Abschnitt 6.2.3 wird dieser erläutert.
Audio: Klichen Sie auf "Audio", um die Audiowiedergabe zu
aktivieren. Klichen Sie nochmals auf "Audio", um die
Audiowiedergabe zu beenden.
6.2. Registerkarten
Die Registerkartenieten eine Vielzahl von Mochlichkeiten zur Verwaltung ihrer Kamera(s). In dieser Bedienungsanleitung werden die wichtigsten Funktionen beschreiben. Wenn Sie mehr über spezifische Einstellungen erfolnen möchten, empfehlen wir Ihnen, im Benutzerhandbuch auf der CD-ROM nachzuschlagen.
6.2.1. Live video
Klichen Sie die Registerkarte 'Live Video' an, um Bilder der eingestillten Kamera zu betrachten.
6.2.2. Network
Wireless Lan Settings: Hiermit konnen Sie den drahtlosen Zugang zu ihrer
Kamera einstellen. Weitere Informationen hierzu finden
Sie in Abschnitt 4.5 H
DDNS Service Settings: Hiermit konnen Sie ihre Kamera über das Internet
zugänglich machen. Weitere Informationen hierzu finden Sie im Benutzerhandbuch auf CD-ROM.
6.2.3. Other
Achtung! Bevor Sie Aufnahmen in Windows 7, 8 oder Vista speichern können, müssen Sie in Internet Explorer zunachst folgende Sicherheitseinstellung anpassen. Achten Sie darauf, dass während der Anpassung dieser Einstellung das Network Camara-Fenster in Internet Explorer geöffnet ist.
auf "Hinzufügen".
Path settings: Wahlen Sie unter "Path settings" den Ordner, in dem Sie
die Aufnahmen der Kamera speichern möchten
6.3. Kanalübersicht der Kamera
Mit der Kanalübersicht haben Sie die Möglichkeit, mehrere Bilder von mehreren angeschlossenen Kameras gleichzeitig zu betrachten.
6.4. Menüinstallungen der Kamera
Innerhalb这点es Menu konnen Sie die Bildeinstellungen der Kamera anpassen: Auflösung, Bildgeschwindigkeit, Helligkeit und Kontrast.
7. Reinigung und Wartung
Warning! Trennen Sie das Gerät vor einer Reinigung von sämtlichen
Spannungsquellen.
Die Geräte sind wartungsfrei und)dürfen daher keinesfalls geöffnet werden. Bei Öffnung wird die Garantie hinfällig. Reinigen Sie das Gerät lediglich von auBen mit einem weichen, trockenen Tuch oder einer Bürste.
8. Umwelt und Entsorgung
Das Symbol auf dem Material, den Zubehörteilen oder der Verpackung gibt an, dass diesen Produkt nicht als Haushaltsmüll entsorgt werden darf. Überlassen Sie das Gerät einer Sammelstelle für das Recycling von Elektro- und
Elektronikschrott innerhalb der EU oder in anderen europäischen Ländern, die eigene Sammelsysteme für gebrauchte Elektrogeräte und Elektronikteile kennen. Durch Entsorgung des Gerätes auf korrekte Weise tragen Sie mit dazu
bei, mögliche Gefahren für die Umwelt oder die Gesundheit zu verhindern, die ansonsten bei unsachgemäßem Umgang mit dem ausgemusterten Gerät entstanden waren. Die
Wiederverwertung von Materialienträgt zum Erhalt der natürlichen Ressourcen bei.
Entsorgen Sie dazu Elektrogeräte oder Elektronikteile niemals in den Hausmüll.
9. Garantie
Für diesen Gerät gilt eine eingeschränkte Garantie von 3 Jahr. Die Garantiebedingungen finden Sie auf: www.elro.eu.
