Car Kit Easy HKP640 - Einbausatz SIEMENS - Kostenlose Bedienungsanleitung

Produkttyp	Freisprecheinbaukit für Fahrzeuge
Marke	Siemens
Modell	Car Kit Easy HKP640
Stromversorgung	12 V über Zigarettenanzünder
Betriebsspannung	10,8 V bis 16 V
Stromverbrauch	Max. 1 A, Dauerstrom max. 1 mA
Umgebungstemperatur	-20 °C bis +55 °C
Lautsprecher-Ausgangsleistung	Max. 1,3 W
Telefonkompatibilität	Siemens-Telefone gemäß Kompatibilitätstabelle auf der Verpackung
Hauptfunktionen	Freisprechen, Telefon aufladen, automatische Abnahme, Lautstärkeeinstellung, Hin und Her, Konferenz
Montage	An 12-V-Steckdose, verstellbare Ausrichtung (350°) mit Verriegelung
Mikrofon	Integriert mit Befestigungsschelle und selbstklebender Basis, ausziehbares Kabel
Sicherheit	Beachten Sie die Sicherheitshinweise, nicht ohne Stützgehäuse verwenden, Hindernisse vermeiden
Pflege und Reinigung	Mit einem weichen, leicht feuchten Tuch reinigen, keine Reinigungsmittel
Zubehör	Ersatz-Stützgehäuse im Fachhandel erhältlich

Häufig gestellte Fragen - Car Kit Easy HKP640 SIEMENS

Wie installiere ich das Freisprechkit Siemens Car Kit Easy HKP640 in meinem Auto?

Stecken Sie den Stecker des Kits in die 12-V-Steckdose (Zigarettenanzünder), nachdem Sie den Zigarettenanzünder entfernt haben. Drehen oder kippen Sie das Basismodul in die gewünschte Position und verriegeln Sie es durch Drücken der Verriegelungstaste. Passen Sie das Stützgehäuse an, indem Sie die Verriegelungstaste gedrückt halten und in die gewünschte Position drehen.

Wie entferne ich das Telefon aus der Halterung?

Drücken Sie die Entriegelungstasten (D) am Stützgehäuse. Das Gehäuse bewegt sich nach oben und gibt das Telefon frei.

Was tun, wenn das Mikrofon nicht funktioniert und mein Gesprächspartner mich nicht hört?

Überprüfen Sie, ob das Mikrofon seitlich in die Buchse des Basismoduls eingesteckt ist. Wenn das Problem weiterhin besteht, stellen Sie sicher, dass das Mikrofon nicht blockiert ist und sich mindestens 60 cm vom Lautsprecher entfernt befindet.

Kann ich ein Telefon einer anderen Marke als Siemens mit diesem Kit verwenden?

Nein, das Kit ist nur für Siemens-Telefone ausgelegt, die in der Kompatibilitätstabelle auf der Verpackung aufgeführt sind. Die Verwendung anderer Telefone kann die Halterung oder das Telefon beschädigen.

Wie wechsle ich das Stützgehäuse für ein anderes Siemens-Telefonmodell?

Entfernen Sie das vorhandene Stützgehäuse, indem Sie an der Lasche auf der Rückseite ziehen und es dann anheben. Setzen Sie das neue Gehäuse in die Führungsschiene ein und schieben Sie es nach unten, bis es einrastet. Stellen Sie sicher, dass Sie das Kit nicht ohne Gehäuse verwenden.

Was ist die Betriebstemperatur des Kits?

Das Kit arbeitet in einem Umgebungstemperaturbereich von -20 °C bis +55 °C. Vermeiden Sie es, es extremen Temperaturen außerhalb dieses Bereichs auszusetzen.

Wie aktiviere ich die automatische Abnahmefunktion?

Die automatische Abnahme ist standardmäßig aktiviert, wenn das Telefon in das Kit eingelegt wird. Wenn die Funktion nicht funktioniert, überprüfen Sie die Einstellungen des Profils 'Fahrzeug-Kit' auf Ihrem Siemens-Telefon, wie im Handbuch Ihres Mobiltelefons beschrieben.

Die Audioqualität ist schlecht, was kann ich tun?

Vergrößern Sie den Abstand zwischen Mikrofon und Lautsprecher (mindestens 60 cm). Erhöhen Sie die Lautstärke am Mobiltelefon. Stellen Sie sicher, dass der Abstand zwischen Mikrofon und Ihrem Mund 80 cm nicht überschreitet.

Wo kann ich Zubehör oder Ersatz-Stützgehäuse kaufen?

Zubehör wie Ersatz-Stützgehäuse ist im Fachhandel oder im Siemens Online-Shop (www.siemens.com/shop) erhältlich. Verwenden Sie nur Original-Siemens-Zubehör.

Wie reinige ich das Freisprechkit?

Verwenden Sie ein weiches, leicht angefeuchtetes Tuch (nass) oder ein antistatisches Tuch. Verwenden Sie keine Reinigungsmittel, Lösungsmittel oder Chemikalien, die das Produkt beschädigen könnten.

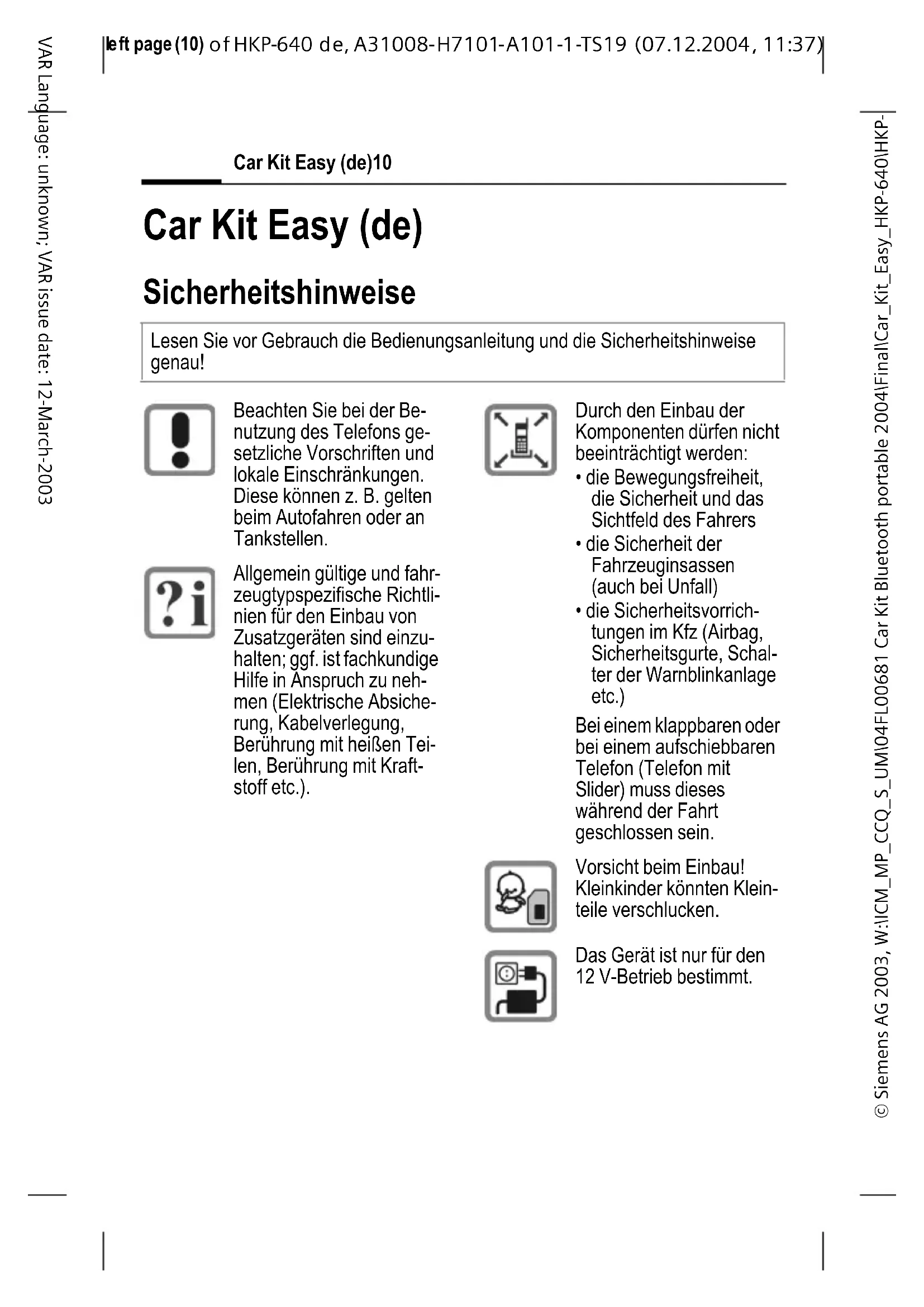

BEDIENUNGSANLEITUNG Car Kit Easy HKP640 SIEMENS

Lesen Sie vor Gebrauch die Bedienungsanleitung und die Sicherheitshinweise genau!

Beachten Sie bei der Benutzung des Telefons gesetzliche Vorschriften und lokale Einschränkungen. Diese können z. B. gelten beim Autofahren oder an Tankstellen.

Allgemein gültige und fahrzeugtypspezifische Richtlinien für den Einbau von Zusatzgeräten sind einzuhalten; ggf. ist fachkundige Hilfe in Anspruch zu nehmen (Elektrische Absicherung, Kabelverlegung, Berührung mit heißen Teilen, Berührung mit Kraftstoff etc.).

Durch den Einbau der Komponenten dürfen nicht beeinträchtigt werden:

• die Bewegungsfreiheit, die Sicherheit und das Sichtfeld des Fahrers
• die Sicherheit der Fahrzeuginsassen (auch bei Unfall)
- die Sicherheitsvorrichtungen im Kfz (Airbag, Sicherheitsgurte, Schalter der Warnblinkanlage etc.)

Bei einem klappbaren oder bei einem aufschiebbaren Telefon (Telefon mit Slider) muss dieses während der Fahrt geschlossen sein.

Vorsicht beim Einbau! Kleinkinder könnten Kleinteile verschlucken.

Das Gerät ist nur für den 12 V-Betrieb bestimmt.

Das Gerät darf nicht in explosionsgefährdeten Räumen betrieben werden.

Das Gerät ist nur geeignet für einen Einsatz des Kfz im Straßenverkehr.

Wenn Ihr Auto mit einer metallbedampften Verglasung ausgestattet ist, kann das die Empfangsqualität Ihres Telefons beeinträchtigen.

Unsachgemäßer Gebrauch und Öffnen der Komponenten schließt jegliche Gewährleistung aus.

Bitte beachten:

Entsorgen Sie unbrauchbare Telefone und deren Zubehör den gesetzlichen Bestimmungen entsprechend.

Entfernen Sie bitte evtl. vorhandene Abdeckungen von der Kamera und von den Steckkontakten vor dem Einlegen des Telefons in die Halterung. Ansonsten können die Anschluss-Stellen beschädigt werden (z. B. Steckverbindung zur Telefonhalterung).

Verwenden Sie nur Siemens-Original-Zubehör. So vermeiden Sie mögliche Gesundheits- und Sachschäden und stellen sicher, dass alle relevanten Bestimmungen eingehalten werden.

Weitere Bedienungshinweise entnehmen Sie bitte der Bedienungsanleitung Ihres Mobiltelefons.

Bitte beachten Sie die Kompatibilitätstabelle auf der Verpackung. Nur die dort genannten Telefone passen in die entsprechenden Halterungen. Wenn Sie andere Telefone als die genannten in eine Halterung einlegen, kann das Telefon nicht sicher verrasten oder Sie können das Telefon bzw. die Halterung beschädigen.

Car Kit Easy (de)12

Die Kfz-Freisprecheinrichtung Car Kit Easy wird nachfolgend als „Car Kit“ bezeichnet. Sie ist für den Betrieb in der 12 V-Steckdose vorgesehen (Zigarettenanzünder).

Im Lieferumfang enthalten sind das Hauptmodul des Car Kit mit Halteschalen sowie ein Mikrofon mit Befestigungsklammer und Klebepad (wahlweise zu verwenden).

Das Car Kit ist geeignet für die Siemens-Telefone entsprechend der Kompatibilitätstabelle auf der Verpackung.

Gegebenenfalls ist es für die Nutzung Ihres Telefons mit dem Car Kit notwendig, die Halteschale auszuwechseln. Überprüfen Sie dazu die Kompatibilitätsangaben auf der Rückseite des Halters.

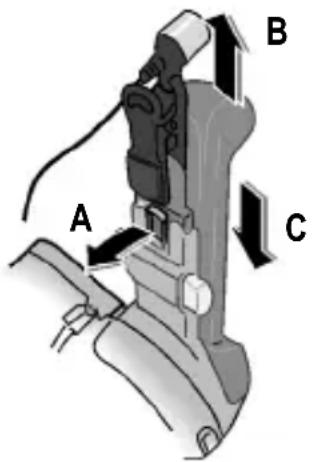

Austausch der Halteschale

Das Car Kit lässt sich durch Wechseln der Halteschale umrüsten für die Benutzung eines anderen Siemens-Telefon-Typs. Lösen Sie ggf. zunächst das Mikrofon mit Klammer vom Halter.

Auf der Rückseite der Halteschale befindet sich eine Lasche. Ziehen Sie diese leicht an (A) und ziehen Sie dann die Halteschale nach oben ab (B).

Stecken Sie die neue Halteschale auf die Führung und schieben Sie sie nach unten, bis sie ein-rastet (C).

Stecken Sie ggf. das Mikrofon mit Klammer auf den Halter.

Hinweis

Montieren und betreiben Sie das Car Kit nicht ohne Halteschale. Sie würden damit die Funktionalität und die Sicherheit gefährden.

Montage

Hauptmodul

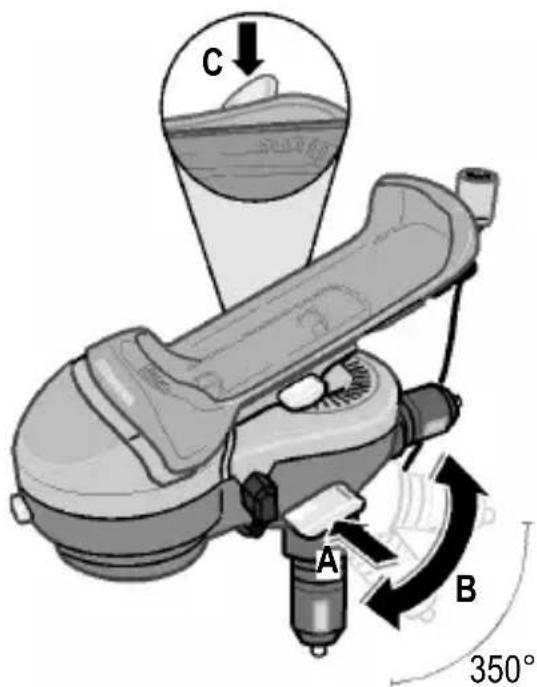

Lösen Sie die Verriegelungen am Hauptmodul. Drücken Sie dazu die Entriegelungstaste () wie im Bild gezeigt, siehe (A).

Entfernen Sie ggf. den Zigarettenanzünder und stecken Sie den Stecker des Car Kits in die 12 V-Steckdose hinein.

Verwenden Sie keine Steckerverlängerung und keinen Steckeradapter zur Montage, da sonst der sichere Halt des Car Kits nicht gewährleistet ist.

Drehen bzw. kippen Sie das Car Kit in die gewünschte Position (B) (Anschlag beachten).

Drücken Sie nun die Verriege-lungstaste, indem Sie sie in Richtung des Symbols ( ) drücken (C). Damit ist das Hauptmodul fixiert.

Car Kit Easy (de)14

Halteschale

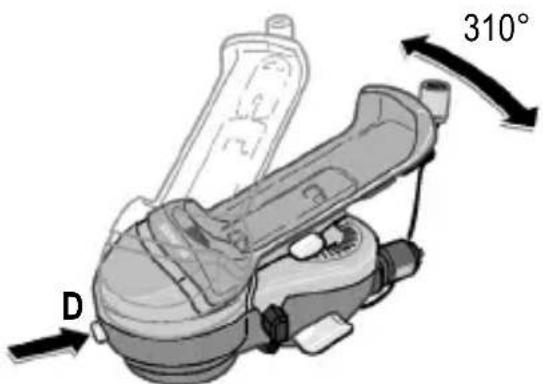

Richten Sie nun die Halteschale aus. Halten Sie dafür die Verriegelungstaste gedrückt (D).

Drehen Sie die Halteschale in die gewünschte Position (Anschlag beachten). Lassen Sie dann die Verriegelungstaste los.

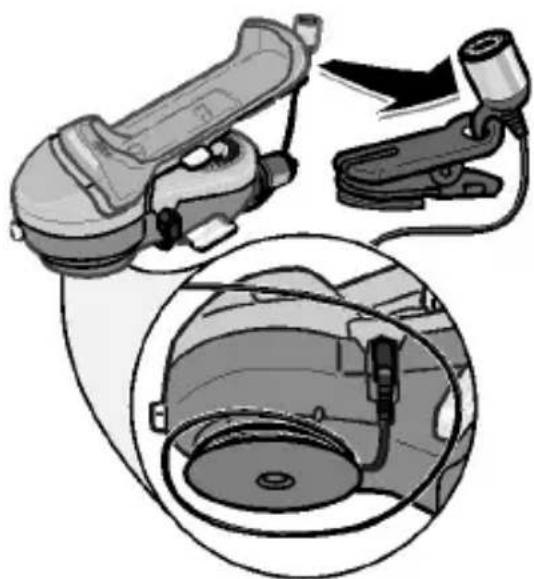

Mikrofon

Sie können das Mikrofon aufge- steckt am Hauptmodul belassen.

Um eine optimierte Sprachqualität zu erreichen, können Sie das Mikrofon auch mit der Befestigungsklammer z. B. an Ihr Revers heften oder mit dem Klebepad auf dem Armaturenbrett befestigen.

Rollen Sie dazu das Mikrofon-kabel von der integrierten Kabel-halterung ab.

Es empfiehlt sich, einen Abstand von mindestens 60 cm zwischen Mikrofon und Lautsprecher einzuhalten.

Demontage

Sie können das Car Kit jederzeit demontieren um es z. B. in einem anderen Fahrzeug zu be- nutzen.

Entnehmen Sie das Telefon (siehe S. 15). Lösen Sie die Verriegelung am Hauptmodul. Drücken Sie dazu die Entriegelungstaste (). Ziehen Sie anschließend das Car Kit aus der 12 V-Steckdose.

Wickeln Sie ggf. das Mikrofonka-bel in die Kabelhalterung.

Bedienungsanleitung

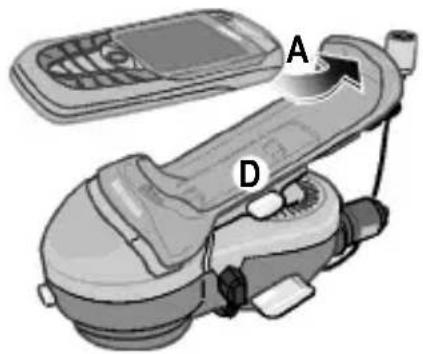

Einlegen des Mobiltelefons

Um sicherzustellen, dass die Halteschale entriegelt ist, drücken Sie die Entriegelungstasten (D) gleichzeitig. Führen Sie das Telefon oben in die Halteschale ein (A).

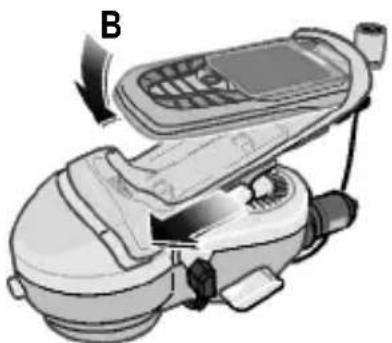

Drücken Sie dann das untere Ende des Telefons in die Halteschalte (B).

Schieben Sie die Halteschale sanft nach unten bis zum Einrasten.

Bei einem klappbaren oder einem aufschiebbaren Telefon (Telefon mit Slider) muss dieses während der Fahrt geschlossen sein.

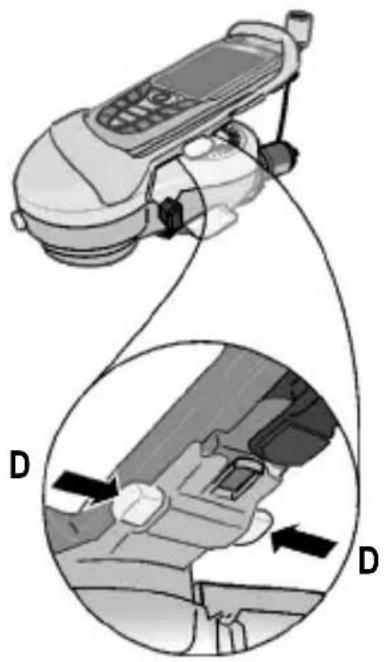

Entnahme des Mobiltelefons

Zur Entnahme des Mobiltelefons drücken Sie die Entriegelungstasten (D) an der Halteschale. Die Halteschale fährt nach oben und gibt das Telefon frei.

Nutzung des Car Kits

Wenn Telefon ausgeschaltet: Telefon in die Halterung stecken. Bei eingeschalteter Zündung schaltet sich das Telefon automatisch ein, die PIN-Eingabe kann erfolgen. Das Telefon kann auch manuell eingeschaltet werden. Das Car Kit ist sofort betriebsbereit.

Car Kit Easy (de)16

Wenn Telefon eingeschaltet: Telefon in die Halterung stecken. Das Car Kit ist sofort betriebsbereit und das Telefon wird geladen.

Sie können jetzt im Freisprechbetrieb telefonieren.

Nach dem Aufbau des Gespräches im Freisprechbetrieb ertönt ein kurzer Hinweiston über den Lautsprecher der Freisprecheinrichtung.

Für weitere Funktionen wie Lautstärkeregelung, automatische Rufannahme, Abweisen eines Anrufs, Verbindungsaufbau, Auflegen, Makeln, Konferenz usw. lesen Sie bitte die entsprechenden Abschnitte in der Bedienungsanleitung Ihres Telefons.

Aufklappbare oder aufschiebba-re Telefone (Telefone mit Slider) in einem Car Kit Easy sind nur für den Betrieb im geschlossenen Zustand mit automatischer Rufannahme vorgesehen. Das Wählen von Nummern im geöffneten Zustand des aufklappbaren oder aufschiebbaren Telefons darf nicht während der Fahrt erfolgen (siehe auch S. 10).

Wenn Sie ein aufklappbares Telefon benutzen:

Nachdem Sie eine Nummer gewählt haben, können Sie das Telefon wieder zuklappen, ohne dass dadurch der Anruf beendet wird.

Wichtige Einstellungen am Telefon

Ihr Siemens-Telefon verfügt über mehrere Profile. Wenn das Telefon in das Car Kit gesteckt wird, wird das Profil „Car Kit“ automatisch aktiviert. Sie haben die Möglichkeit, das Profil Ihres Telefons anzupassen. Bitte lesen Sie die entsprechenden Abschnitte in der Bedienungsanleitung Ihres Telefons.

Fehlerbehebung

Gesprächspartner hört Sie nicht

- Mikrofon muss seitlich in der Buchse des Hauptmoduls eingesteckt sein.

Automatische Rufannahme funktioniert nicht

• Die Funktion ist im Telefon nicht aktiviert.

Störgeräusche beim Gesprächs- partner

- Mikrofon nicht im Luftstrom von Schiebedach, Fenster oder Lüftung befestigen.

Schlechte Sprach- und Audioqualität

• Abstand zwischen und Lautsprecher vergrößern.
• Telefon lauter stellen.
• Der Abstand zwischen Mikrofon und Mund des Benutzers sollte 80 cm nicht überschreiten.

Schlechte Empfangsqualität

- Wenn Ihr Auto mit einer metallbedampften Verglasung ausgestattet ist, kann das die Empfangsqualität Ihres Telefons beeinträchtigen.

Tastensperre funktioniert nicht

• Die Tastensperre wird automatisch aufgehoben, wenn das Telefon mit dem Car Kit verbunden wird.

Telefon schaltet sich selbst aus

- Siehe Bedienungsanleitung des Telefons.

Service-Rufnummern

- Siehe Customer Care, S. 98.

Technische Daten

Spannungs- 10,8 V bis 16 V versorgung

Strom- aufnahme max. 1 A / max. 1 mA (Ruhe- strom)

Umgebungs-r o-20°C bis +55 °C temperatur

Lautsprecher- max. 1,3 W ausgangs- leistung

Pflege

Das Produkt sollte mit einem weichen, befeuchteten, jedoch nicht nassen Tuch gereinigt werden.

Verwenden Sie bitte keine Reinigungslösungen, Farben oder andere chemische Substanzen.

Zubehör

- Halteschalen zum Austausch Produkte erhältlich im Fachhandel oder besuchen Sie unseren Online-Shop unter:

In Ländern, in denen unser Produkt nicht durch authorisierte Händler verkauft wird, werden keine Austausch-bzw. Reparaturleistungen angeboten.
