BEDIENUNGSANLEITUNG SoundPort Compact LOEWE

Herzlich willkommen 4

Zu Ihrer Sicherheit 5

Bedienelemente 7

Anschlasse 8

Inbetriebnahme 9

Einschalten/Ausschalten 10

Audio-Quelle laden 10

Quellenwahl 11

Klangeinstellungen 12

Kabelverbindung 13

Lightning Connector. 14

Bluetooth-Kopplung 16

USB-Audio 18

PC-Audio. 19

Sync 20

Audio-Wiedergabe / Einstellen der Lautstärke 21

Freisprech-Funktion 22

Smart Standby-Modus und Standby-Modus 23

Zubehor 24

Unterstutzte iDevices 26

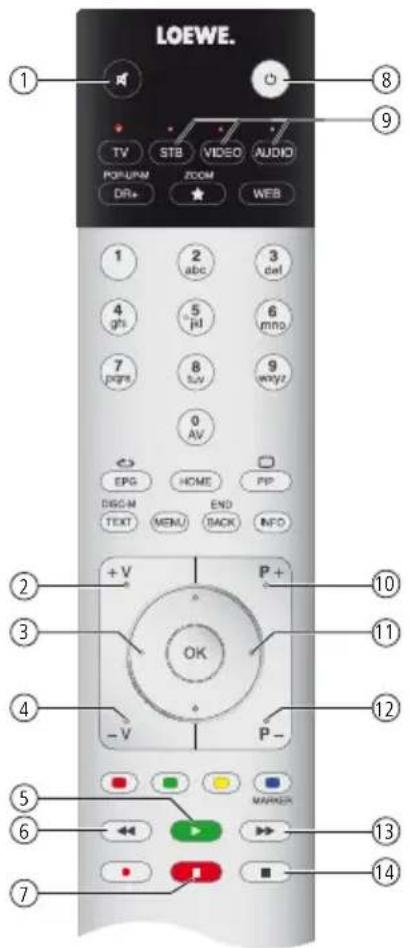

Verwendbare Fernbedienungsvarianten 26

Technische Daten 27

Schutz der Umwelt 28

Konformitätserklung 28

Rechtliche Hinweise 29

Impressum 29

SoundPort / SoundPort Compact / SoundPort Mini

Bedienungsanleitung

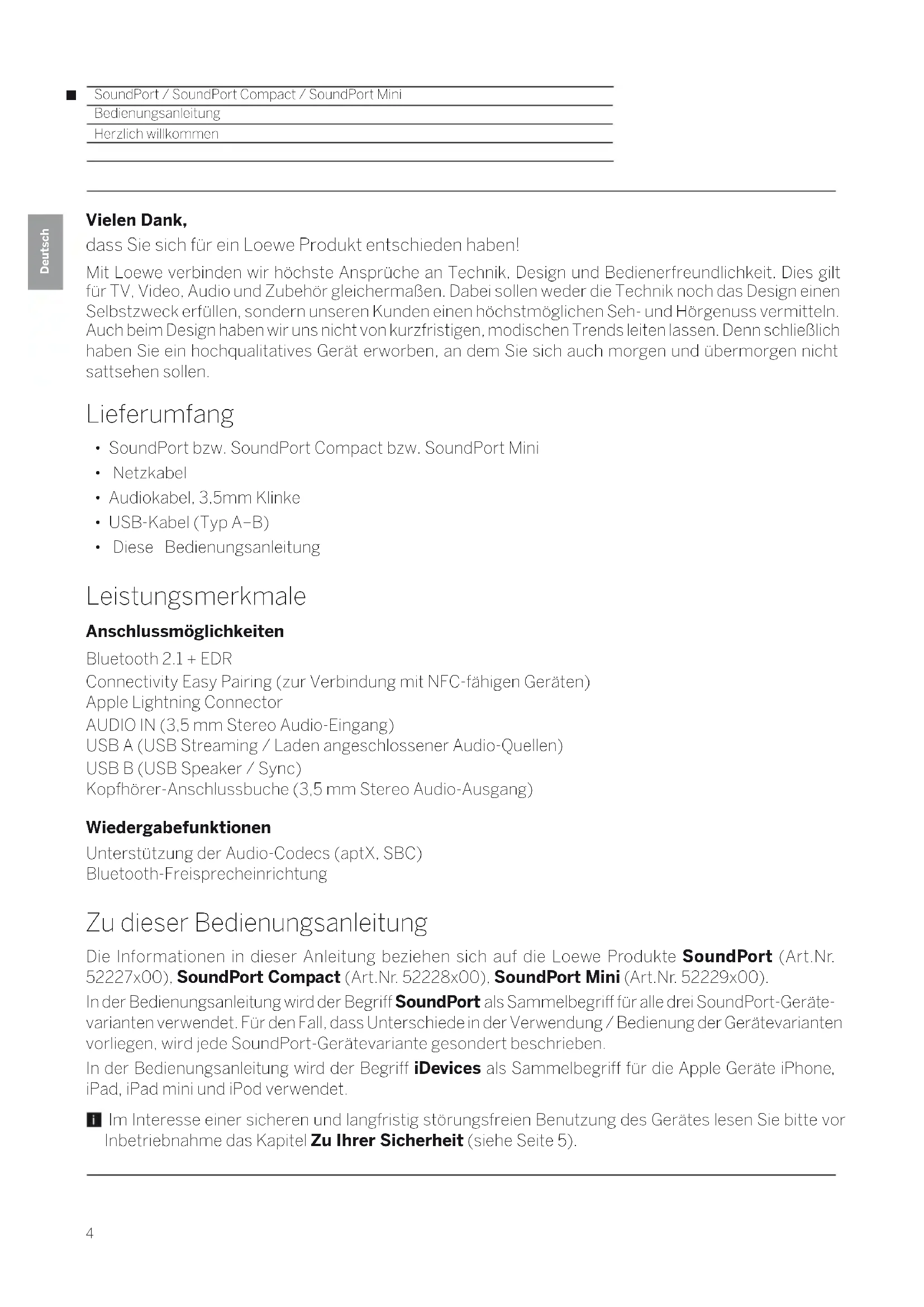

Herzlich willkommen

Vielen Dank,

dassie sich fur ein Loewe Produkt entschieden haben!

Mit Loewe verbinden wir hochste Ansprüche an Technik, Design und Bedienerfreundlichkeit. Dies gilt für TV, Video, Audio und Zubehör gleichermaßen. Dabei sollen weder die Technik noch das Design einen Selfbstzweck erfüllen, sondern unseren Kunden einen hochstmöglichen Seh- und Hörgenuss vermitteln. Auch beim Design haben wir uns nicht von kurzfristigen, modischen Trends leiten halten. Denn schließlich haben Sie ein hochqualitatives Gerät erworbEN, an dem Sie sich auch morgen und übermorgen nicht sattsehen sollen.

Lieferumfang

• SoundPort bzw. SoundPort Compact bzw. SoundPort Mini
  -Netzkabel
• Audiokabel, 3.5mm Klinke
• USB-Kabel (Typ A-B)
• These Bedienungsanleitung

Leistungsmerkmale

Anschlussmöglichkeiten

Bluetooth 2.1 + EDR

Connectivity Easy Pairing (zur Verbindung mit NFC-fahigen Geräten)

Apple Lightning Connector

AUDIO IN (3.5 mm Stereo Audio-Eingang)

USB A (USB Streaming / Laden angeschlossener Audio-Quellen)

USB B (USB Speaker / Sync)

Kopfhörer-Anschlussbuche (3.5 mm Stereo Audio-Ausgang)

Wiedergabefunktionen

Unterstützung der Audio-Codec (aptX, SBC)

Bluetooth-Freisprecheinrichtung

Zudieser Bedienungsanleitung

Die Informationen in dieser Anleitung beziehen sich auf die Loewe Produkte SoundPort (Art.Nr. 52227x00), SoundPort Compact (Art.Nr. 52228x00), SoundPort Mini (Art.Nr. 52229x00).

In der Bedienungsanleitung wird der Begriff SoundPort als Sammelbegriff für alle drei SoundPort-Gerätevarianten verwendet. Für den Fall, dass Unterschiede in der Verwendung / Bedienung der Gerätevarianten vorliegen, wird jeder SoundPort-Gerätevariante gesondert beschrieben.

In der Bedienungsanleitung wird der Begriff iDevices als Sammelbegriff fur die Apple Gerate iPhone, iPad, iPad mini und iPod verwendet.

Im Interesse einer sicheren und langfristig störungsfreien Benutzung des Geräteslesen Sieitte von Inbetriebnahme das Kapitel Zu Ihrer Sicherheit (siehe Seite 5).

Zu ihrer eigenen Sicherheit und umunnötigen Schaden von ihrem Gerät abzuwenden,esen und beachten Sie die nachfolgenden Sicherheitshinweise:

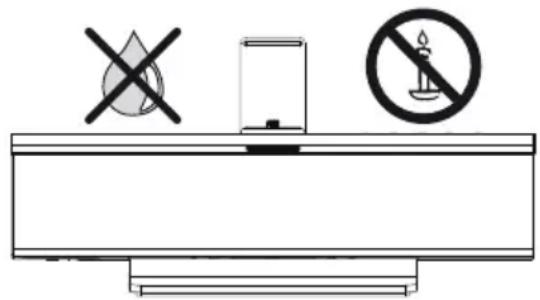

Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen

Dieses Gerät ist ausschließlich für die Wiedergabe von Tonsignalen bestimmt. Es darft nicht in Räumen mit hoher Luftfeuchtigkeit (z.B. Bad, Sauna) oder hoher Staubkonzentration betrieben werden. Die Garantie wird nur für den Gebrauch in der genannten zulässigen Umgebung gewährt.

Wird das Gerät im Freien benutzt, sorgen Sie davon, dass es vor Feuchtigkeit (Regen, Tropf- und Spritzwasser oder Betaulung) geschützt ist. Hohe Feuchtigkeit und Staubkoncentrationen führen zu Kriechströmen im Gerät. Dies kann zu Berührungsgefahr mit Spannungen oder einem Brand führen.

Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, halten Sie es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät. Schützen Sie das Gerät vor Tropf- und Spritzwasser. Kerzen und andere offene Flammen müssen zu jeder Zeit vom Gerät ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.

Stellen Sie das Gerät nicht an einen Ort, an dem es zu Erschütterungen kommt kann. Dies kann zu Materialüberlastung führen.

Stromversorgung

Falsche Spannungen können das Gerät beschädigen. Diese Gerätarf nur an ein Stromversorgungs- netz mit der auf dem Typenschild angegebenen Spannung und Frequenz mittels beigefugtem Netzkabel angeschlossen werden. Der Netzstecker des Gerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann. Wenn Sie den Netzstecker abziehen, nicht am Kabelziehen, sondern am Steckergehause.

Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Das Anschlusskabelarf nicht geknicht oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; Letzteres gilt fur das gesamte Gerät. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlagen führen und stellt eine Brandgefahr dar.

Beaufsichtigung

Lassen Sie Kinder nicht unbeaufsichtigt am Gerät hantieren und nicht im unmittelbaren Umfeld des Gerätes spielen. Das Gerät könnte umgestoßen, verschoben oder von der Standfläche heruntergezogen werden und Personen verletzen. Lassen Sie das eingeschlachte Gerät nicht unbeaufsichtigt laufen.

SoundPort / SoundPort Compact / SoundPort Mini

Bedienungsanleitung

Zu Ihrer Sicherheit

Luftzirkulation und hohe Temperaturen

Seitlich und oben,müssen mindestens je 3 cm freier Raum fur die Luftzirkulation sichergestellt werden, wenn das Gerät in einen Schrank oder ein Regal gestellt wird.

Wie jeges elektronische Gerät benötigt Ihr Gerät Luft zur Kühlung. Wird die Luftzirkulation befindert, kann es zu Branden kommt.

Vermeiden Sie, dass Metalteile, Nadeln, Buroklammern, Flüssigkeiten, Wachs oder Ähnliches durch die Öffnungen der Geräteabdeckungen ins Geräeinnere gelangen. Das führt zu Kurzschlüssen im Gerät und damit möglicherweise zu einem Brand.

Sollte doch einmal etwas ins Geräteinnere gelangen, sofort den Netzstecker des Gerätes abziehen und zur Überprüfung den Kundendienst verständigen.

Aufstellung

Stellen Sie das Gerät nur auf eine ebene, standfeste, waagrechte Unterlage. Das Gerät solle insbesondere bei Aufstellung in oder auf Möbeln vorne und seitlich nicht herausragen.

Stellen Sie das Gerät so auf, dass es keiner direkten Sonneneinstrahlung und keiner zusätzlichen Erwärung durch Heizkörper ausgesetzt ist.

Lautstärke

Laute Musik kann zu Gehorschaden führen. Vermeiden Sie extreme Lautstärken, insbesondere über langere Zeiträume.

Stellen Sie sicher, dass die Lautstärke am Geräth heruntergeregt oder das Gerät ausgeschaltet ist, bevor Sie den Raum verlassen.

Gewitter

Bei Gewitterziehen Sie den Netzstecker und alle angeschlossenen Leitungen am Gerat ab. Überspannungen durch Blitzeinschlag können das Gerät über das Stromnetz beschädigen. Auch bei längerer Abwesenheit sollen der Netzstecker und alle angeschlossenen Leitungen am Gerät abgezogen werden.

Reparaturen und Zubehör

Achtung: Öffnen oder entfernen Sie unter keinen Umständen die Gehäuseabdeckungen, da Sie andernfalls mit gefährlichen elektrischen Spannungen in Berührung kommt oder anderen Gefahren ausgesetzt sein konnten. Im Gehäuse befinden sich keine Teile, die vom Benutzer repariert werden konnen. Überlassen Sie Reparatur- und Service-Arbeiten an Ihr Gemätigkeit ausschließlich autorisierten Technikern.

Verwenden Sie möglichst nur Original-Zubehörteile.

Reinigung und Pflege

1 Schalten Sie vor dem Reinigen das Gerät aus.

Reinigen Sie die Aluminium Oberfläche nur mit einem leicht angefeuchteten, weichen, sauberen und farbneutralen Tuch ohne{jedes scharfe oder scheuernde Reinigungsmittel.

Staub auf dem Lautsprechergewebe konnen Sie bei Bedarf mit einem Staubsauger vorsichtig absaugen.

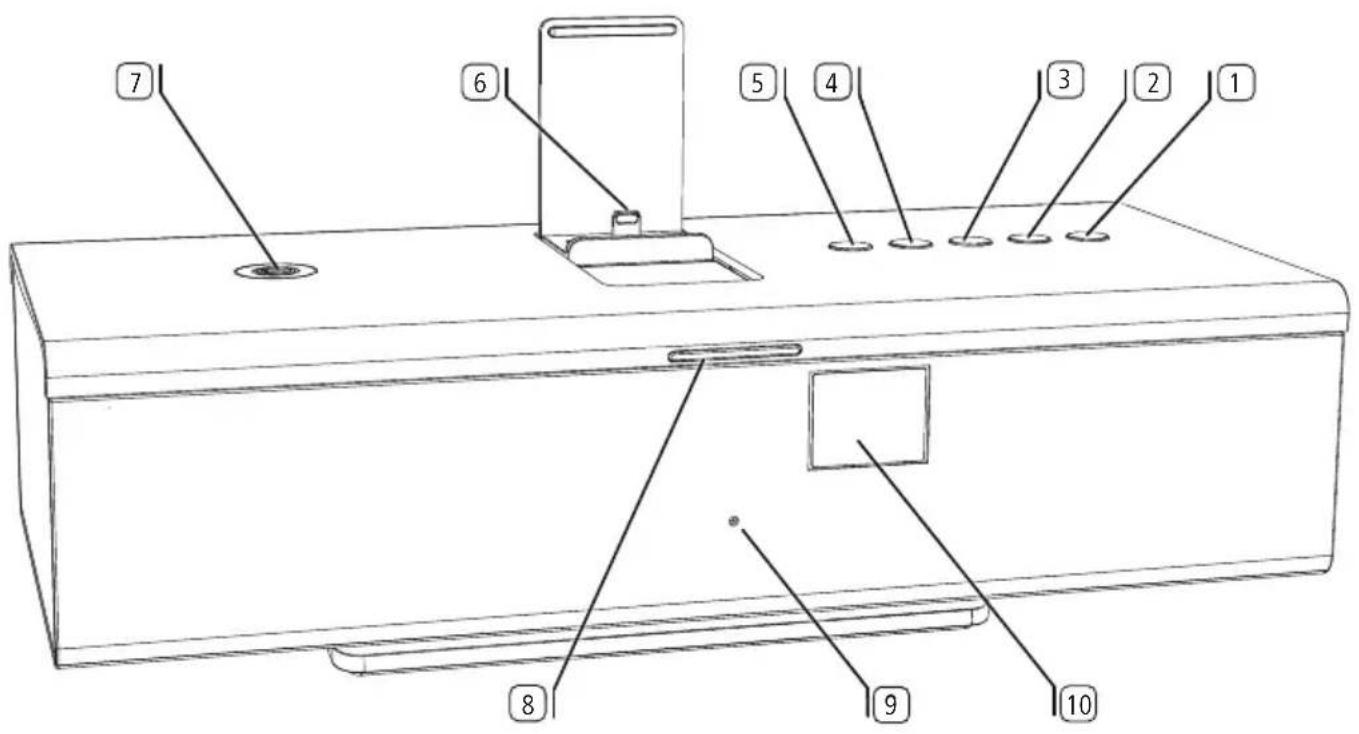

1 Taste (Einschalten / Ausschalten)
2 Taste SRC (Quellenwahl / Klangeinstellungen)
3 Taste (Freisprechen/Bluetooth-Kopplung)
4 Taste (Hautstärke+)
5 Taste (Lautstärke-)
6 Apple Lightning Connector (max. 2.1A)
7 Connectivity Easy Pairing-Antenne (zur Verbindung mit NFC-fahigen Geräten)
8 LED-Anzeige
9 Mikrofon für Freisprechen (verdeckt hinter Lautsprecherabdeckung)
10 Infrarotempfänger (verdeckt hinter Laufsprecherabdeckung)

SoundPort / SoundPort Compact / SoundPort Mini

Bedienungsanleitung

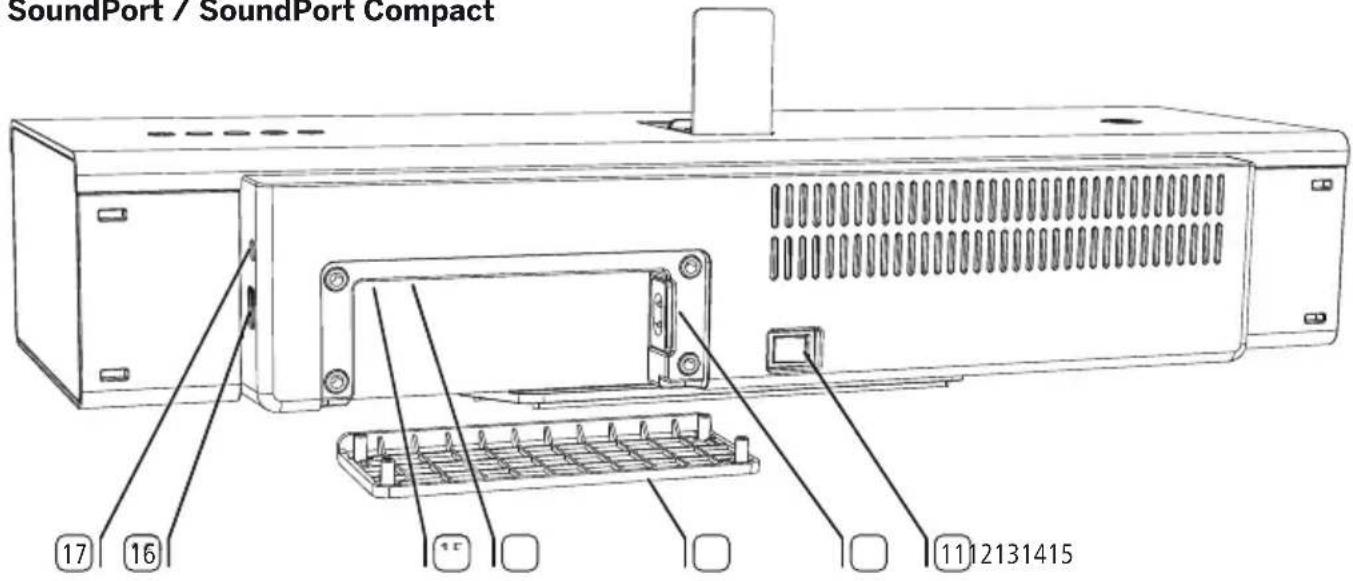

Anschlusse

SoundPort / SoundPort Compact

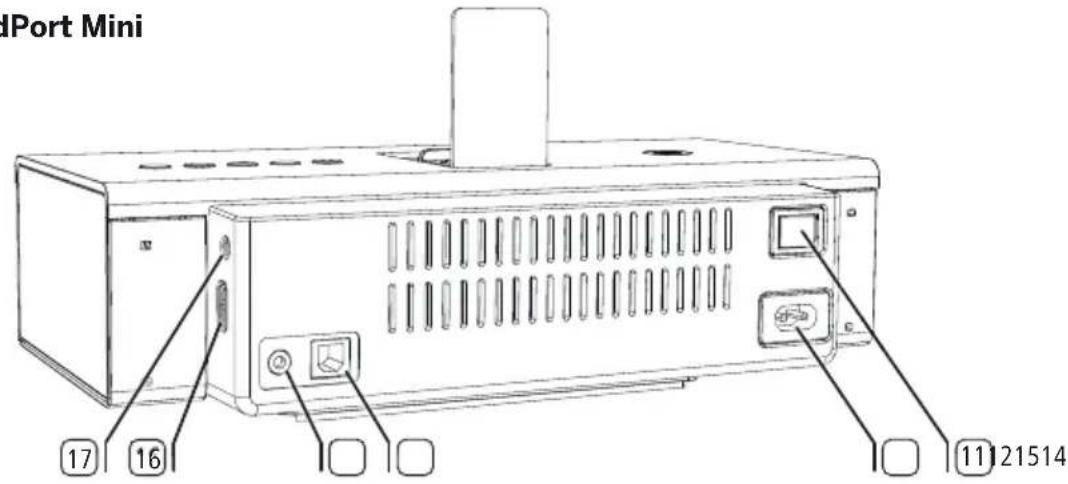

SoundPort Mini

11 Netzschalter
12 AC-IN (Netzbuchse)
13 Kabelabdeckung (abnehmbar)
14 AUDIO IN (Stereo-Audioeingang, 3.5 mm Klinke)
15 USB B-Anschluss
16 USB A-Anschluss
17 Kopfhorerausgang (3.5 mm Klinke)

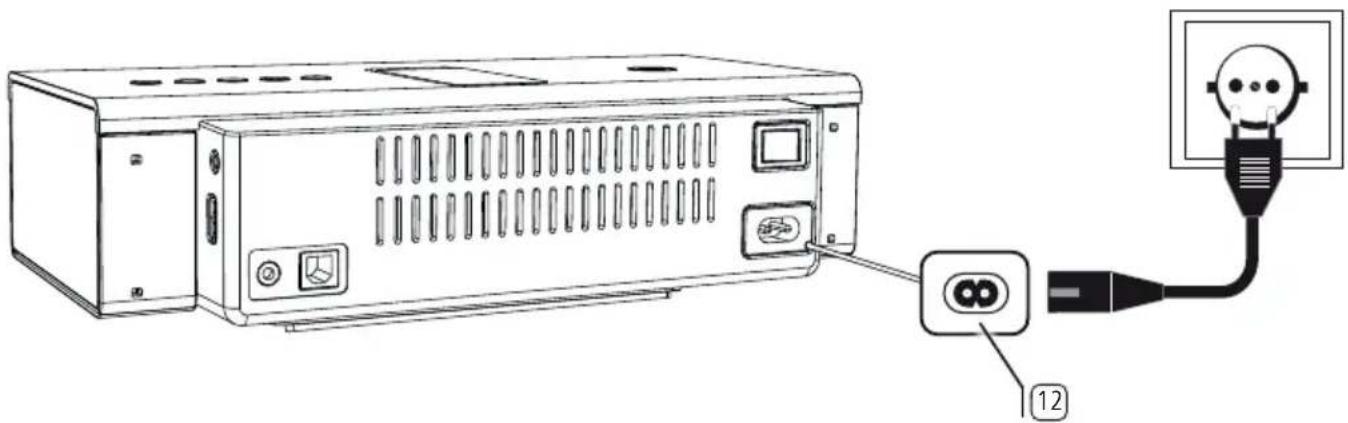

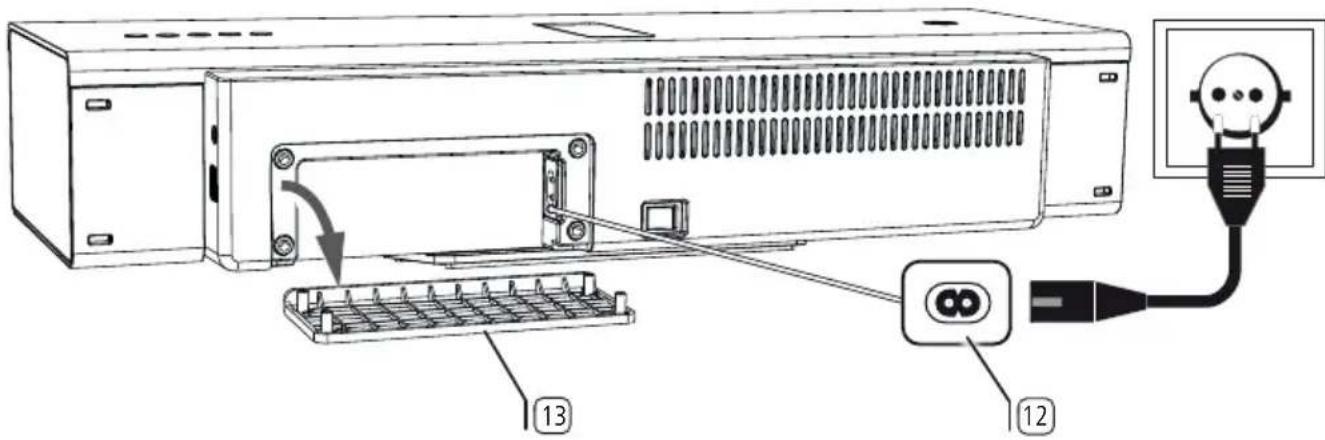

AndasStromnetzanschlieBen

Entferen Sie bei SoundPort/SoundPort Compact die Kabelabdeckung auf der Rückseite des Gerätes. Stecken Sie das Netzkabel in die Netzbuchse und verbinden Sie es mit einer 220-240V 50/60Hz Steckdose.

SoundPort / SoundPort Compact

SoundPort Mini

SoundPort / SoundPort Compact / SoundPort Mini

Bedienungsanleitung

Einschalten/Ausschalten

Audio-Quelle laden

Einschalten

Im ausgeschalteten Zustand ist die LED-Anzeige 8 dunkel.

Schalten Sie den Netzschalter in Stellung ON.

Der SoundPort befindet sich im Standby-Modus.

Die mittleren beiden Segmente der LED-Anzeige8 leuchten gedimmt.

Drücken Sie die Ein-/Ausschalttaste am Gerät.

Die LED-Anzeige 8 leuchtet beim allerersten Start grün (Quelle AUDIO IN). Beim späteren Einsatzten bleibt die zuletzt gewählte Quelle aktiv. Die Farben der LED-Anzeige für die einzelnen Quellen finden Sie auf Seite 11.

1 Wenn 10 Minuten lang keine Musik wiedergegeben wird, kein Anruf eingeht oder ausgeht, keine Taste am SoundPort oder auf der Fernbedienung Assist (siehe Seite 24) gedrück wird, kein Gerat verbunden oder getrennt wird und kein Sync-Vorgang lauft schaltet sich der SoundPort automatisch in den Smart Standby-Modus.
Weitere Informationen zu den Energiemodi siehe Seite 23.

Ausschalten

Drücken Sie die Ein-/Ausschalttaste am Gerät. Der SoundPort schaltet sich in den Standby-Modus.

Die mittleren beiden Segmente der LED-Anzeige8 leuchten gedimmt.

1 Nach 4 Stunden im Smart Standby-Modus schaltet sich der SoundPort automatisch in den Standby-Modus.
Weitere Informationen zu den Energiemodi siehe Seite 23.

Audio-Quelle laden

Sie konnen Ihre Audio-Quelle, z.B. ein Mobiltelefon, iPad etc. über ihren SoundPort laden.

1 Der Netzschalter des SoundPort muss eingeschaltet sein.
Es sollte zeitgleich nur ein Gerät geladen werden.

Aufladen von iDevices am Lightning Connector:

Stecken Sie Ihr iDevice mit Lightning Connector auf den im SoundPort eingebauten Lightning Connector (siehe Seiten 14 und 15).

Aufladen von Audio-Quellen an USB:

Steen Sie den Typ A-Stecker des USB-Kabels in die USB-Buchse16 des SoundPort. Verwenden Sie dazu ein für ihre Audio-Quelle geeignetes USB-Kabel mit Typ A-Stecker (im Fachhandel erhalten).

Das angeschlossene Gerät (Lightning/USB) wird sowohl im Betrieb als auch im Smart Standby-Modus des SoundPort geladen. Im Standby-Modus erfolgt keine Aufladung der Audio-Quelle.

Quellenwahl

Der SoundPort bietet mehrere Mogglichkeiten Audio-Quellen mit dem Gerat zu verbinden und auszuwahlen. Jeder Quelle ist eine Farbe auf der LED-Anzeige zugeordnet.

LED-Farben der einzelnen Quellen

AUDIO IN (grün)

Wie Sie eine Audio-Quelle über ein 3,5mm Stereo-Kabel an die AUDIO IN-Schnittstelle des SoundPort anschließen, finden Sie auf Seite 13.

Apple Lightning Connector (violett)

Wie Sie iDevices am Lightning Connector anschlieBen, finden Sie auf den Seiten 14/15.

Bluetooth (blau)

Wie Sie Audio-Quellen über Bluetooth / NFC koppeln, finden Sie auf den Seiten 16/17.

USB-Audio (gelb)

Wie Sie Audio-Quellen an USB anschließen, finden Sie auf Seite 18.

PC-Audio (rosa)

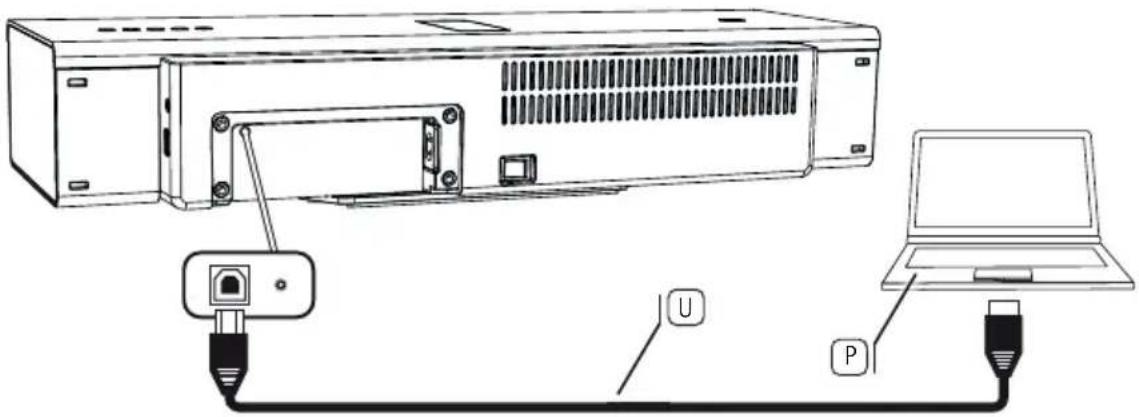

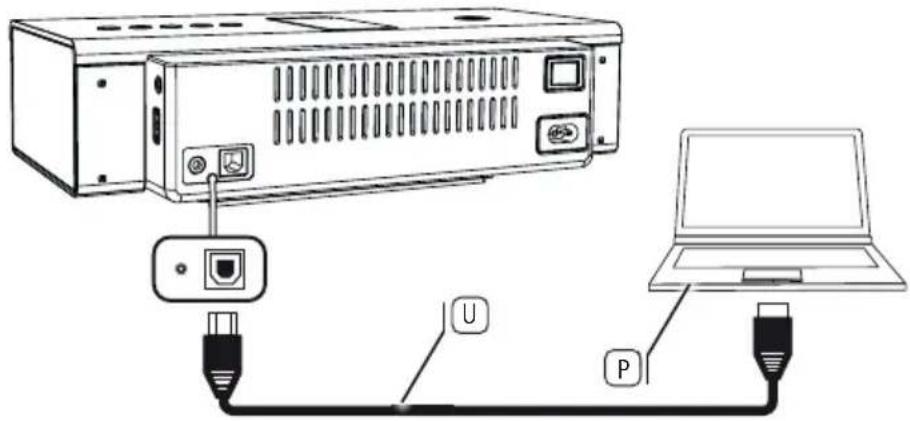

Wie Sie den SoundPort als USB-Device anschließen, finden Sie auf Seite 19.

Auswahl der Quelle

Bei jeder Druck auf die Taste SRC2 wird auf die{nachste Quelle gewechselt.

Die Reihenfolge der Quellen entspricht der oben beschriebenen Reihenfolge der LED-Farben.

Der SoundPort versucht nach Auswahr der Quelle über den gewählten Anschluss eine Verbindung zur Audio-Quelle herzustellen.

Die LED-Anzeige® pulsiert während der Suche in der gewählten Quellenfarbe (maximale Suchzeit 30s).

Bei erfolglicher Suche leuchtet die LED-Anzeige in der gewählten Quellenfarbe.

Bei erfolgloser Suche leuchtet die LED-Anzeige in der gewählten Quellenfarbe gedimmt (60% Helligkeit).

AuswahlderKlangeinstellungen

Die Taste SRC am SoundPort lang drucken (ca. 2 Sekunden).

Die LED-Anzeige 8 zeigt die letzte gewährte Klangeinstellung (Beispiel: classic).

Die Taste +4 bzw. Taste -5 so oft drücken, bis die gewünschte Klangeinstellung ausgewählt wurde (Beispiel: flat).

Wenn für eineuge Sekunden kein Tastendruck erfolgt, wird die vorher gewählte Quelle wieder angezeigt.

LED-Anzeige der Klangeinstellungen

1 LED-Anzeige: Voreinstellung flat
2 LED-Anzeigen: Voreinstellung voce
3 LED-Anzeigen: Voreinstellung classic
4 LED-Anzeigen: Voreinstellung pop

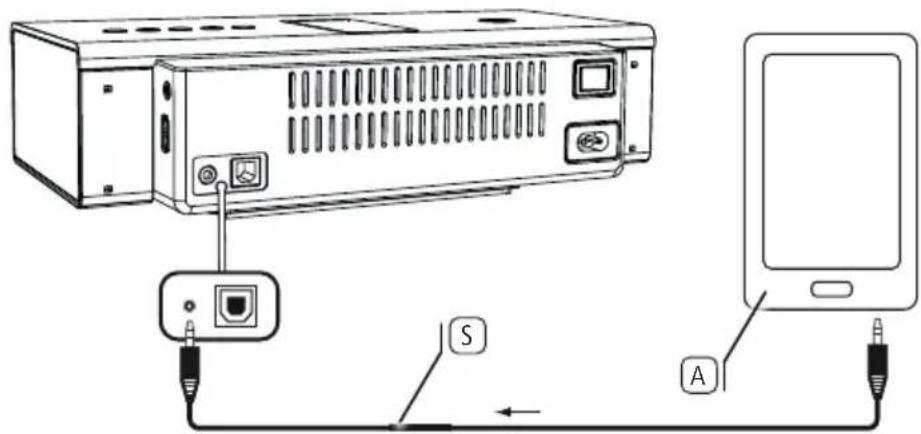

Audio-Quelle an AUDIO IN anschließen

Sie konnen ihren SoundPort über ein Audio-Kabel (3.5 mm Klinkenstecker) mit ihrer Audio-Quelle, z.B. Mobiltelefon, Musik-Player etc. koppeln.

Verbinden Sie den Stereo-Audioeingang AUDIO IN14 des SoundPort mit dem analogen Stereo-Audioausgang Ihrer Audio-QuelleA.

Verwenden Sie hierfür das Audio-Kabel mit 3,5 mm Klinkenstecker aus dem Lieferumfang.

1 Als Quelle ist AUDIO IN gewählt (siehe Seite 11).

Die Audio-Wiedergabe (siehe Seite 21) erfolgt nun über das Audio-Kabel.

SoundPort / SoundPort Compact

SoundPort Mini

SoundPort / SoundPort Compact / SoundPort Mini

Bedienungsanleitung

Lightning Connector

Lightning Connector

Ihr SoundPort ist mit einem Apple Lightning Connector für iDevices ausgerüstet. Somit können Sie jeder Klangquelle (Musik, Video, Internet-Radio, Podcasts) von Ihrlem iDevice mit Lightning Connector über die Laufsprecher des SoundPort wiedergeben.

Das am Lightning Connector anschlossene iDevice wird im Betrieb und auch im Smart Standby-Modus des SoundPort geladen (siehe Seite 10).

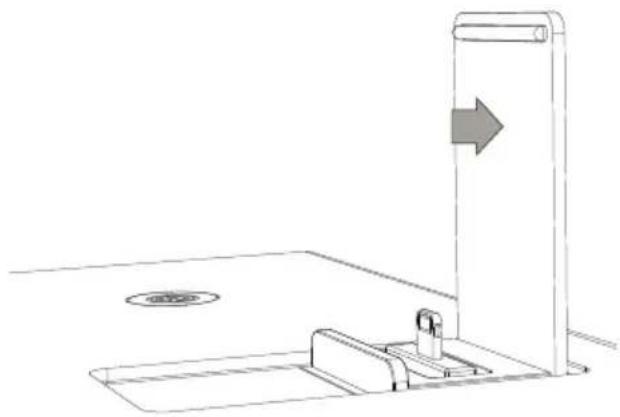

Öffnen des Lightning Connectors

Im geschlossenen Zustand vorne leicht auf die Oberseite der Abdeckklappe drücken. Der Lightning Connector öffnet sich automatisch, sobald die Verriegelung überwunden ist.

Zum Fixieren der Halterung die geöffnete Abdeckklappe nach hinten in die Rastposition drücken.Jetzt konnen Sie den Lightning Connector fur iDevices nutzen (siehe Seite 15).

Schlieben des Lightning Connectors

Die geöffnete Abdeckklappe aus der Rastposition nach vorne drücken. Schlieben Sie die Abdeckklappe, indem Sie diese über die geschlossene Endposition hinaus nach unter drücken. Ein Einrasten der Abdeckklappe ist zu horen.

Audio-Quelle an Lightning Connector

Sie können iDevices mit Lightning Connector in vertikaler Ausrichtung mit dem eingebauten Lightning Connector¹ verbinden. Die iDevices konnen auch horizontal positioniert werden. Die Verbindung erfolgt in thisum Fall über Bluetooth (siehe Seite 16) oder über USB-Kabelverbindung^a (siehe Seite 18).

Wenn das iDevice am Lightning Connector des SoundPort gesteckt wurde, ist es zur Audio-Wiedergabe (siehe Seite 21) oder zum Sync mit dem PC/Laptop (siehe Seite 20) bereit.

Nachfolgend sehen Sie, welche iDevice auf den SoundPort-Gerätevarianten maximal (bzgl. Gerätegroße) verwendet werden kann.

SoundPort SoundPort Compact SoundPort Mini

iPad vertical/horizontal iPad vertical/horizontal iPhone 5 / iPod touch

vertical/horizontal

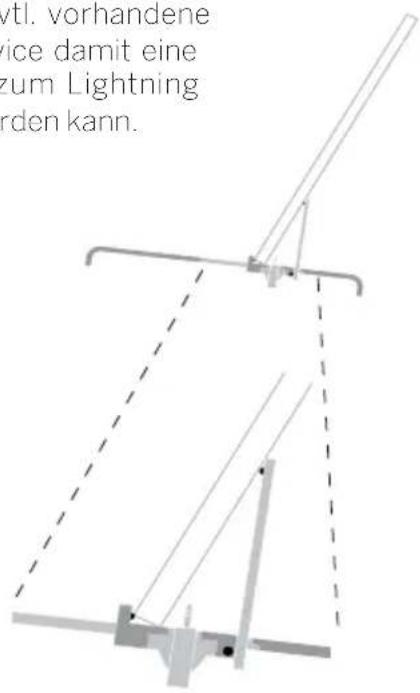

1 Bitter entfernen Sie eine evtl. vorhandene Schutzhülle von Ihr dem Device damit eine zuverlüssige Verbindung zum Lightning Connector sichergestellt werden kann.

iDevice in der Abdeckklappe des Lightning Connectors abgelegt

iDevice am Lightning Connector gesteckt

SoundPort / SoundPort Compact / SoundPort Mini

Bedienungsanleitung

Bluetooth-Kopplung

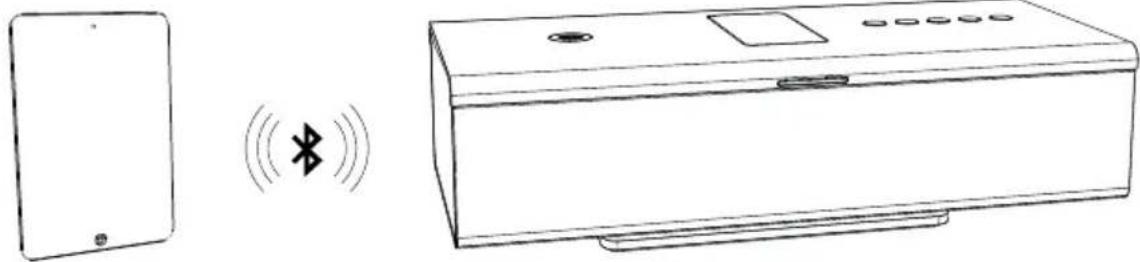

Audio-Quelle via Bluetooth koppeln

Sie können ihren SoundPort kabellos über Bluetooth mit einer Audio-Quelle, z.B. Smartphone, Tablet PC etc. koppeln. Die Audio-Quellen müssen das Bluetooth Protokoll A2DP unterstützen.

1 Der Abstand zwischen Ihr hem SoundPort und der Audio-Quelle darf nicht mehr als 10m (Sichtverbindung) betragen.
1 Der SoundPort speichert die letzten 5 via Bluetooth gekoppelten Audio-Quellen. Bei einer erneuten Kopplung wird so die Verbindung schneller aufgebaut. Es ist jedoch nur eine aktive Verbindung gleichzeitig möglich. Kommt eine neue Audio-Quelle hinzu, wird die „alteste" gespeicherte Audio-Quelle aus der Verbindungsliste gelöscht.

1 Als Quelle ist Bluetooth ausgewählt (siehe Seite 11).

Taste ③ am SoundPort lang drücken (ca. 3 Sekunden).
Sie horen einen Signalon.

Die LED-Anzeige ⑧ pulsiert.

Aktivieren Sie die Bluetooth-Funktion Ihrer Audio-Quelle. Ziehen Sie ggf. die Bedienungsanleitung Ihrer Audio-Quelle zu Rate.

Betätigen Sie ggf. die Bluetooth Suchen-Funktion der Audio-Quelle.

Es werden nun Bluetooth-Geräte in der naheren Umgebung der Audio-Quelle geschucht. Wahlen Sie SoundPort_xx aus. Falls ein Code abgefragt wird, geben Sie 0000 ein.

Zum Abschluss der Kopplung horen Sie einen Signalton.

Die LED-Anzeige 8 leuchtet dauerhaft, der SoundPort ist jetzt zur Audio-Wiedergabe (siehe Seite 21) bereit.

Beinigen Audio-Quellen muss die Verbindung explizit aktiviert werden, bevor die Musik-Wiedergabe auf dem SoundPort erfolgt.

Beim Umschalten der Quelle mit der Taste SRC2 wird eine laufende Musik-Wiedergabe pausiert/gestoppt, die Kopplung der Audio-Quelle bleibt aber erhalten.

Ein Druck auf die Ein-/Ausschalttaste① setzt den SoundPort in den Standby-Modus. Eine laufende Musik-Wiedergabe wird pausiert/gestoppt, die Kopplung der Audio-Quelle getrennt.

Nach Wiedereinschalten mit der Ein-/Ausschalttaste¹ versucht der SoundPort, die Audio-Quelle erneut zu koppeln. In dieser Status pulsiert die LED-Anzeige⁸. Nach erfolglicher Kopplung leuchtet die LED-Anzeige dauerhaft.

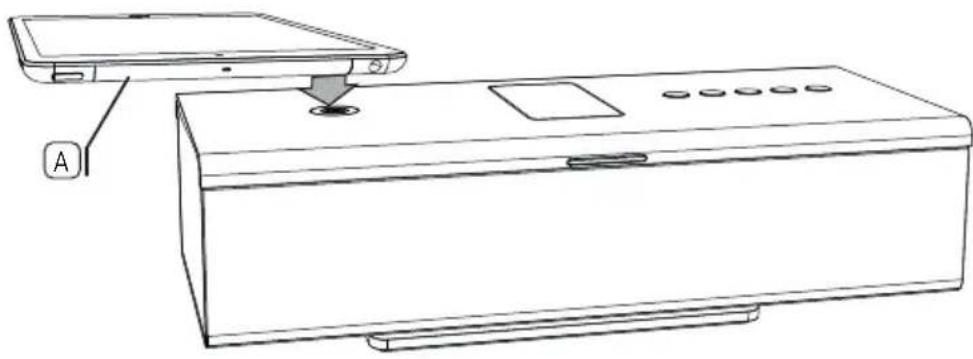

Audio-Quelle via Connectivity Easy Pairing koppeln

Besonderss einfach können Sie ihren SoundPort über die Connectivity Easy Pairing-Funktion (Verbindung mit NFC-fahigen Geräten) mit ihrer Audio-Quelle, z.B. Smartphone, Tablet PC etc., koppeln. Die Audio-Quelle muss dazu die NFC-Funktion unterstützen.

Aktivieren Sie die NFC-Funktion und die Bluetooth-Funktion Ihrer Audio-Quelle. Ziehen Sie ggf. die Bedienungsanleitung Ihrer Audio-Quelle zu Rate.

Informieren Sie sich in der Bedienungsanleitung ihrer Audio-Quelle über den genauen NFC-Erfassungsbereich.
Die Kopplung über die Connectivity Easy Pairing-Funktion ist beim SoundPort dauerhaft aktiv (Ausnahme: Standby-Modus). Es muss dazu nicht manuell auf die Quelle Bluetooth gewechselt werden.

Halten Sie den NFC-Erfassungsbereich Ihrer Audio-Quelle auf die Connectivity Easy Pairing-Antenne des SoundPort.

Bestätigten Sie gegebenenfalls die Anfrage ihrer Audio-Quelle zur Kopplung mit dem SoundPort positiv. Zum Abschluss der Kopplung horen Sie einen Signalton.

Die LED-Anzeige 8 leuchtet dauerhaft.

Nun ist der SoundPort mit Ihrer Audio-Quelle via Bluetooth gekoppelt und zur Audio-Wiedergabe (siehe Seite 21) bereit.

Bei einigen Audio-Quellen muss die Verbindung explizit aktiviert werden, bevor die Musik-Wiedergabe auf dem SoundPort erfolgt.
1 Kommt eine weitere NFC-fähige Audio-Quelle in den Kopplungsbereich des SoundPort, wird diese mit dem SoundPort gekoppelt. Die bestehende Verbindung mit der vorherigen Audio-Quelle wird getrennt.

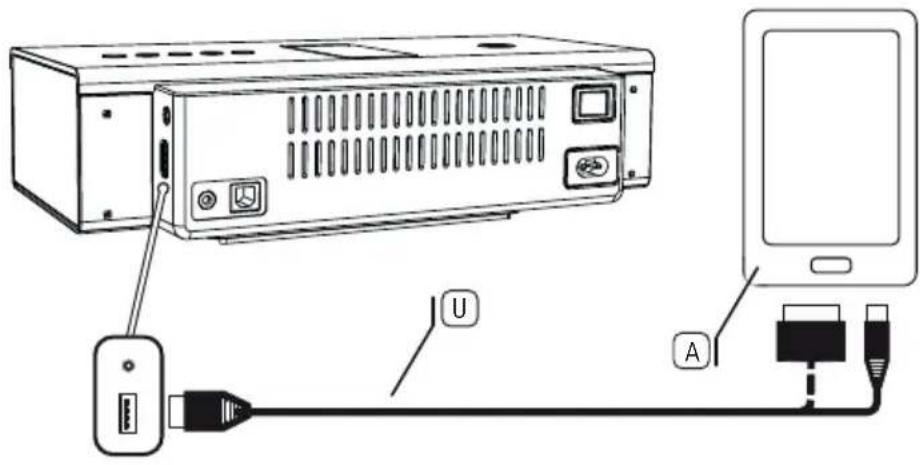

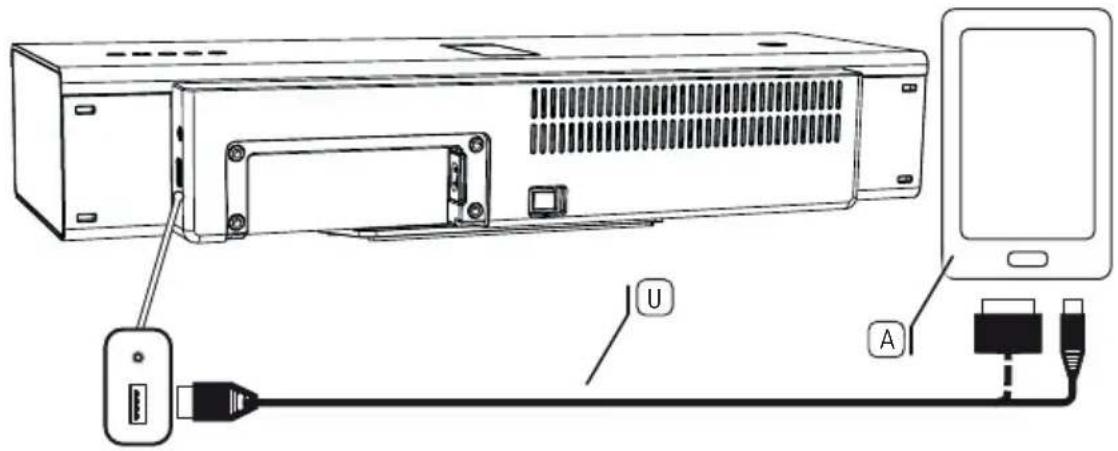

Audio-Quelle an USB anschlieBen

Sie können ihren SoundPort über ein USB-Kabel mit ihrer Audio-Quelle, z.B. Mobiltelefon, Musik-Player etc. koppeln.

Verbinden Sie den USB-Anschluss (Typ A)16 des SoundPort mit der Audio-Quelle A. Verwenden Sie hierfür je nach Audio-Quelle das passende USB-Kabel U.

1 Bestimmte Audio-Quellen, z.B. Android-Smartphones, besitzen einen Micro-USB-Anschluss, iDevices ohne Lightning Connector¹werden über einen 30-poligen Anschluss am USB-Anschluss des SoundPort angeschlossen.
Die Audio-Quelle muss die Audio-Wiedergabe über USB unterstützen (USB-Streaming).
1 Als Quelle ist USB-Audio angewählt (siehe Seite 11).

Die Audio-Wiedergabe (siehe Seite 21) erfolgt nun über USB.

SoundPort / SoundPort Compact

SoundPort Mini

SoundPort als USB-Device anschließen (PC-Audio)

Sie konnen ihren SoundPort über ein USB-Kabel mit einem PC/Laptop koppeln. Der SoundPort meldet sich am PC/Laptop als USB Speaker an und kann anschließend als Wiedergabegerät am PC/Laptop verwendet werden.

Am SoundPort über Lightning Connector angeschlossene Audio-Geräte konnen über den SoundPort mit dem PC/Laptop synchronisiert werden (siehe Seite 20).

Verbinden Sie den USB-Anschluss (B-Type)15 mit einer freiener USB-Buchse Ihr's PC/Laptop P. Verwenden Sie hierzu ein USB-Kabel Typ A-B0.

1 Als Quelle ist PC-Audio angewählt (siehe Seite 11).

Die Audio-Wiedergabe (siehe Seite 21) erfolgt nun über USB.

Die Funktion ist abhängig von der Hardware- und Software-Ausstattung der angeschlossenen Quelle, z.B. Anschluss-Konfiguration, verwendete Treiber, CODEs und Formate.itte sehen Sie auch in der Dokumentation Ihres Quell-Gerates nach und aktualisieren Sie gegebenenfalls dessen Treiber oder Firmware.

SoundPort / SoundPort Compact

SoundPort Mini

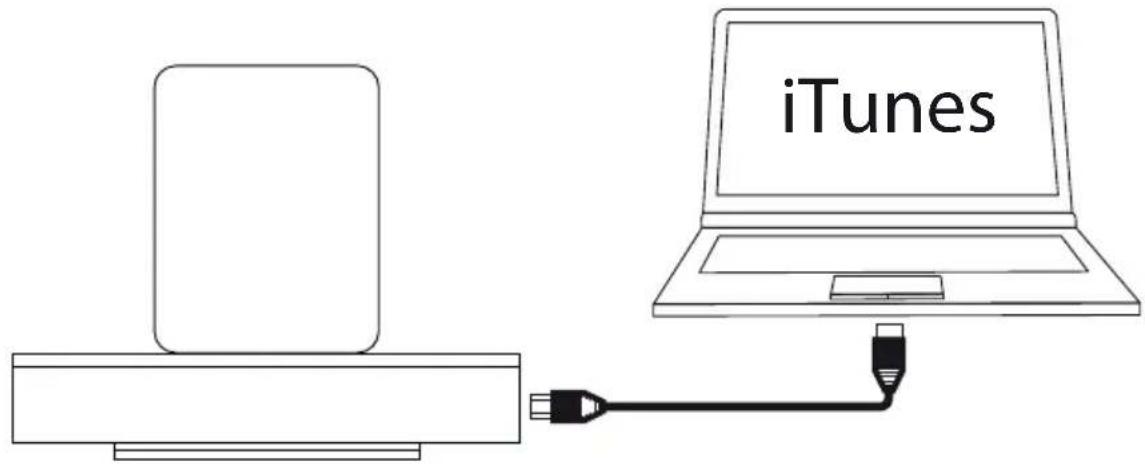

SoundPort - iTunes Sync

Ein am Lightning Connector des SoundPort angeschlossenes iDevice¹ kann über den SoundPort mit iTunes auf dem PC/Laptop synchronisiert werden. Der SoundPort dient hierbei als Verbindungsbrücke zwischen iDevice und PC/Laptop.

Die Funktionalitat dieser Anwendung ist abhängig vom verwendeten PC, Notebook, Betriebssystem, iTunes, Apple iOS und iDevice sowie den jeweiligen Software-Versionen.
1 Der SoundPort ist als USB-Device am PC angeschlossen (siehe Seite 19).
Ei iDevice ist am Lightning Connector des SoundPort kontaktiert (siehe Seite 15).
Als Quelle ist Apple Lightning Connector gewählt (siehe Seite 11).
Auf dem PC/Notebook ist iTunes installiert und die automatische Synchronisation aktiviert (iTunes-Einstellungen siehe Dokumentation der Software).

Die LED-Anzeige® zeit als gewährte Quelle Apple Lightning Connector an.

Taste am SoundPort lang drucken (ca. 3 Sekunden) um den Sync-Modus zu aktivieren.

Die LED-Anzeige® pulsiert während des Sync-Vorgangs von links nach rechts.

1 Beachten Sie auch eventuell auftretende Anzeigen und Meldungen des Betriebssystems bzw. von iTunes am PC/Notebook.
1 Während des Sync-Vorgangs sind keine anderen Funktionen (Ausschalten, Quellenwahl, Freisprechen, Lautstärkeänderung usw.) am SoundPort möglich.

Taste ③ am SoundPort lang drücken (ca. 3 Sekunden) um den Sync-Modus zu beenden.

Audio-Wiedergabe

1 Eine Audio-Quelle muss mit dem SoundPort verbunden bzw. gekoppelt sein.
In der Quellenauswahl muss diese Audio-Quelle ausgewählt sein (siehe Seite 11).

Die LED-Anzeige® zeit die gewähnte Quelle an z.B., USB-Audio.

Starten Sie die Audio-Wiedergabe an Ihrer Audio-Quelle. Die Steuerung der Wiedergabe (Titelauswahl, Spulen, usw.) erfolgt über den Player / App der Audio-Quelle.

Einstellen der Lautstärke

1 Bei der Verbindung über ein Audio-Kabel (siehe Seite 13) stellen Sie die Lautstärke ihrer Audio-Quelle auf einen hohen Wert ein, um Störgeräusche zu vermeiden. Wahlen Sie dann am SoundPort die gewünschte Lautstärke.
1 Bei der Verbindung von iDevices über Bluetooth (siehe Seite 16) ist die Lautstärkeinstellung zwischen iDevice und SoundPort gekoppelt. d.h. die Änderung der Lautstärke an einem der beiden Geräteändert auch die Lautstärke des jeweils anderen.
Laute Musik kann zu Gehörschaden führen. Vermeiden Sie extreme Lautstärken, insbesondere über langere Zeitraume.
Wenn 10 Minuten lang weder Musik wiedergegeben noch eine Taste gedrück wird, schaltet sich der SoundPort automatisch in den Smart Standby-Modus.

Die LED-Anzeige 8 zeit die gewählte Quelle an, z.B. Apple Lightning Connector.

Stellen Sie die Lautstärke am SoundPort mit den Tasten +4 und -5 ein.

Die Lautstärke ist in mehreren Schritten einstellbar, die über vier LEDs der LED-Anzeige optisch dargestellt werden.

Jeder kurze Druck auf die Taste +4 und -5 erhöht bzw. reduziert die Lautstärke um einen Schritt.

Halten Sie die Taste + bzw. = gedrückt, wird der Lautstärkebereich durchfahren.

Die maximale Lautstärke wird durch zweimaliges Blinken aller LEDs mit voller Helligkeit angezeigt.

Erfolgts innerhalb von drei Sekunden keine Lautstärkeänderung, zeigt die LED-Anzeige
8 wieder die Farbe der gewährten Quelle.

Schalten Sie die Lautstärke am SoundPort auf Stumm, indem Sie die Tasten + und - gleichzeitig drücken. Alle vier LEDs der LED-Anzeige pulsieren mit voller Leuchtstärke.

Mit Drücken der Taste + oder - wird die Stummschaltung aufgehoben. Die LED-Anzeige zeigt wieder die ursprüngliche gewährte Quelle an.

Freisprech-Funktion

Der SoundPort muss via Bluetooth (siehe Seite 16) bzw. Connectivity Easy Pairing (siehe Seite 17) mit Ihr Mobiltelefon gekoppelt und verbunden sein.
Laute Umgebungsgeräische beeinträchtigen die Qualität der Freisprechfung. Sorgen Sie für eine ruhige Umgebung oder verzachten Sie auf die Freisprechfung, falls die Umgebung dazu ungreeignet ist.
Um eine gute Sprachverständlichkeit zwischen den Geschäftspartnern zu erzielen, sprechen Sie möglichst nur abwechselnd. Die Entfernung zwischen Sprecher und SoundPort solle zwischen 0,3 m und 1,2 m liegen.
Um eine ankommenden Anruf anzunehmen, muss der SoundPorteingschaltet (siehe Seite 10) und als Quelle Bluetooth angewählt sein (siehe Seite 11).

Die LED-Anzeige 8 zeit als Quelle Bluetooth an.

Bei einem ankommenden Geschprach ertont ein Klingelton.

Die LED-Anzeige ⑧ pulsiert schnell in weiB.

Im Falle einer laufenden Audio-Wiedergabe wird diese pausiert.

Nehmen Sie das ankommende Geschäft durch Drucken der Taste am SoundPort oder der entsprechenden Taste Ihr's Mobiltelefons an.

Die LED-Anzeige 8 leuchtet weiB.

Wenn Sie sprechen, wenden Sie sich der Vorderseite des SoundPort zu. Das Mikrofon sitszt mittig unter der Laatsprecherabdeckung (siehe Seite 7).

Stellen Sie die Lautstärke am SoundPort mit den Tasten +4 und -5 auf eine mittlere Lautstärke ein (siehe auch Seite 21).

Beenden Sie das Geschäft durch erneutes Drucken der Taste am SoundPort oder der entsprechenden Taste an Ihr dem Mobiltelefon.

Die LED-Anzeige 8 zeigt wieder die Farbe der zuletzt gewählten Quelle.

Smart Standby-Modus

Der Smart Standby-Modus wird automatisch aktiv, wenn am SoundPort für die Dauer von 10 Minuten

-keine Musik wiedergegeben wird,
-kein Anruf eingeht oder ausgeht.
- keine Taste am SoundPort oder auf der Fernbedienung Assist (siehe Seite 24) gedrück wird.
-kein Gerat verbunden oder getrennt wird und
-kein Sync-Vorgang lauft.

Im Smart Standby-Modus werden einzeln Schaltungsteile (DSP / Veränderer usw.) im SoundPort abgeschaltet um Energie zu sparen.

Aus dem Smart Standby-Modus herself kann der SoundPort auf verschiedene Arten aufgeweckt werden:

• Ein iDevice wird am Lightning Connector angeschlossen.
• Ein mobiles Gerät wird über Connectivity Easy Pairing (NFC) gekoppelt.
  Die Wiedergabe an einem gekoppelten Bluetooth-Gerät wird fortgesetzt (nur, wenn Bluetooth als letzte Quelle vor dem Smart Standby-Modus aktiv war).
• Die Wiedergabe an einem Gerät an AUDIO IN wird fortgesetzt (nur, wenn AUDIO IN als letzte Quelle vor dem Smart Standby-Modus aktiv war).
• Eine der vier Gerätetasten SRC2, Freisprechen3, +4 oder -5 wird gedrückt.
• Ein gekoppeltes Bluetooth-Gerät wird abgemeldet.
• Eine Taste der Fernbedienung Assist (siehe Seite 24) wird gedrückt.

Angeschlossene Geräte an Lightning / USB werden auch im Smart Standby-Modus des SoundPort geladen.
Ein Druck auf die Ein-/Ausschalttaste schaltet den SoundPort in den Standby-Modus (siehe unten).
1 Nach 4 Stunden im Smart Standby-Modus schaltet sich der SoundPort automatisch in den Standby-Modus.
Der Energieverbrauch ist im Smart Standby-Modus hoher als im Standby-Modus (siehe Technische Daten auf Seite 27).

Standby-Modus

Drucken Sie die Ein-/Ausschalttaste um den SoundPort in den Standby-Modus auszuschalten.

Im Standby-Modus kann das Gerät nur über die Ein-/Ausschalttaste 1 am SoundPort oder die Taste Ein / Aus der Fernbedienung Assist (siehe Seite 24) wieder eingeschaltet werden.

Im Standby-Modus erfolgt keine Aufladung angeschlossener Geräte an Lightning / USB.
Der Energieverbrauch ist im Standby-Modus niedriger als im Smart Standby-Modus (siehe Technische Daten auf Seite 27).

Zubehör

Intarsien

Mit den als Zubehör erhältlichen Intarsien konnen Sie Ihr SoundPort nach ihren Bedürfnissen individialisieren. Fragen Sie Ihr Fachhändler nach passenden Intarsien für ihren SoundPort, SoundPort Compact und SoundPort Mini.

Fernbedienung - Assist

Mit der als Zubehr erhältlichen System Fernbedienung Assist konnen Sie die Funktionen Ihres SoundPort steuern. Wenn Ihr Loewe Gerät mit einer aktuellen Assist ausgeliefert wurde konnen Sie die vorhandene Fernbedienung verwenden (siehe Beste der Fernbedienungsvarianten auf Seite 26).

Die Fernbedienung muss zunachst für die Bedienung Ihres SoundPort eingestellt werden. Die Geratetasten (je nach Fernbedienungsvariante) STB -VIDEO - AUDIO - DVD - REC - RADIO- SP können für die Bedienung Ihres SoundPort eingestellt werden.

Gewünschte Geräte taste und gleichzeitig STOP-Taste für 5 Sekunden drücken, bis die zugehörige LED-Anzeige der gewährten Geräte taste zweimal blinkt.

Dann den zweistelligen Geräte-Code 31 für Soundport eingeben. Die LED über der gewählten Gerätetaste blinkt zweimal.

Tastenbelegung

① Ton ein/aus
② Lautstärke+
(3) Klangeinstellung - (vorherige Klangeinstellung)
④ Lautstärke-
⑤ Wiedergabe
6 Vorheriger Title
⑦ Pause
8 Ein/Aus
Geräte taste für SoundPort einstellen (siehe oben) / Umschalten auf SoundPort-Bedienung
10 Quellenwahl + (nachste Audio-Quelle)
(11) Klangeinstellung + (nachste Klangeinstellung)
12 Quellenwahl - (vorherige Audio-Quelle)
13 Nachster Tite
(14) Stop

Smart Audio App

Durch und durch smart: Die Loewe Smart Audio App. Erleben Sie Musik, die Sie auf Ihr Smartphone gespeichert haben, jetzt mit dem intuitiven und hochwertigen Loewe Audioplayer. Kostenfrei erhält im Apple App Store oder Google Play Store.

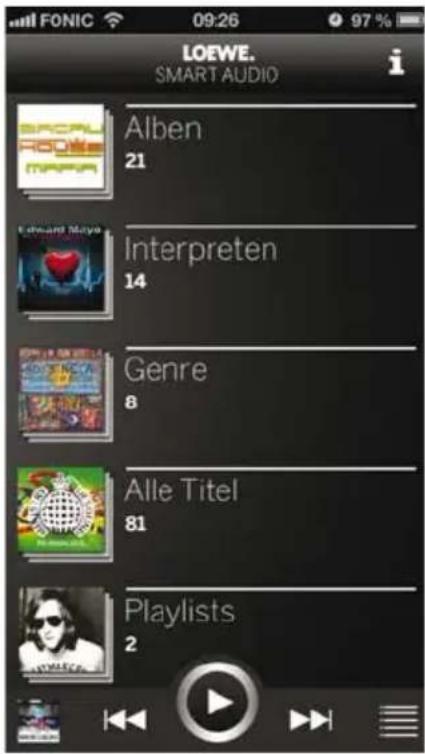

Der Startbildschirm bietet einen strukturierten Überblick der lokal gespeicherten Musik. Auf einen Blicklassen sich die Inhalte erfassen und mit nur weniger Bediensritten gelangt man zu seinem Wunschtitel.

Ganz automatisch werden alle zuletzt angehörten Titel der aktuellen Wiedergabeliste hinzugefügt. Diese ist immer und überall durch das Listen-Symbol unter rechts zu erreichen. Indieser Listekonnen Titel gelöscht oder verschoben werden. Hierzu dient das Papierkorb-Symbol oder der linke Bereich{jedes Listeneintrags.

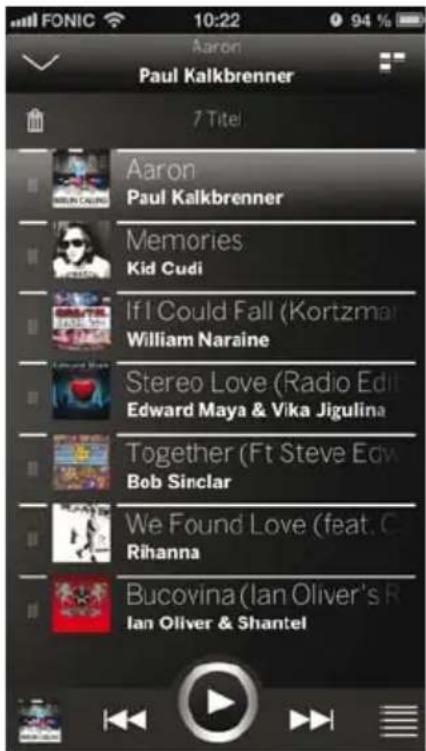

Die aktiven Ecken bieten nicht nur den Sprung in die Wiedergabeliste, sondern mangelangt auch mit nur einem Klick zum Startbildschirm oder zum Player.

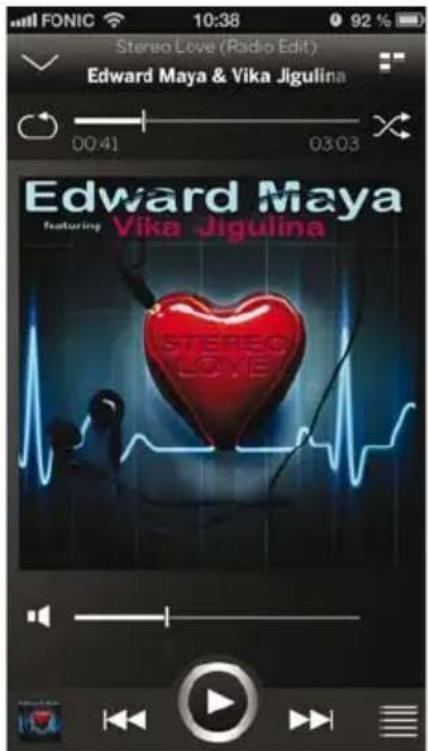

Der Player zeittem das aktuell laufende Lied mit all seinen Steuerungs-möglichkeiten. Mit dem AirPlay-Symbol{lassen sich ganz leicht alle verfügbaren Laatsprecher auswahlen.

SoundPort / SoundPort Compact / SoundPort Mini

Bedienungsanleitung

Unterstutzte iDevices

Verwendbare Fernbedienungsvarianten

Unterstützte iDevices

Stand 18. Februar 2014.

iPad (4. Generation), iPad mini, iPad mini mit Retina Display, iPad Air

iPod touch (5. Generation), iPod nano (7. Generation)

Sound Port - USB:

iPhone, iPod touch, iPod nano

iPad (4. Generation), iPad mini, iPad mini mit Retina Display, iPad Air

iPod touch (5. Generation), iPod nano (7. Generation)

Sound Port Compact - USB:

iPhone, iPod touch, iPod nano

Verwendbare Fernbedienungsvarianten

In der listened sind die Fernbedienungsvarianten aufgeführrt, mit denen die Funktionen des Soundports gesteuert werden können.

Wie Sie die Fernbedienung auf die Bedienung des SoundPort einstellen finden Sie auf Seite 24.

Die Verfügbarkeit des Geräte-Codes 31 ist von der Variante der Fernbedienung abhängig. Die Artikel-number/Variante können Sie im Batteriefach der Fernbedienung ablesen.

Assist 1(TV) 89900A13/89900A14

	SoundPort SoundPort Compact		SoundPort Mini
Artikelnummer 52227x00 52228x00 52229x00
Betriebstemperatur 5°C ... 35°C
Feuchtigkeit 30 % ... 85 % (keine Kondensation)
Abmessungen (B x H x T) (ca.)	550 x 126 x 201 mm 415	x 109 x 178 mm 280 x	91 x 153 mm
Gewicht 5,5 kg 3,6 kg 1,9 kg
AC-IN (Netzspannung) 220 - 240 Volt. 50/60 Hz
Leistungsaufnahme: On-Mode (max. Audioleistung) On-Mode (1/8 Audioleistung) Smart Standby-Modus Standby-Modus	103 W 51 W 2,1 W <= 0,5 W	62 W 40 W 2,1 W <= 0,5 W	48 W 35 W 0,8 W <= 0,5 W
USB A	2.0. Typ A, Ladefunktion, maximal 2,1 A
USB B	PC Audio, iTunes Lightning Sync
AUDIO IN	Buchse 3,5 mm Klinke, 1.0 Vrms, 10 kOhm
©	Kopfhörer, 32-200 Ohm
Loutsprecher	2 Hochton-Loutsprecher, je 15 W 2 Breitband-Loutsprecher, je 20 W 2 Woofer, je 60 W	2 Breitband-Loutsprecher, je 20 W 1 Woofer, 60 W	2 Breitband-Loutsprecher, je 8 W 1 Woofer, 20 W
Übertragungsbereich	65 Hz - 20 kHz
Ausgangsleistung (Sinus / Musik)	2 x 17 W + 1 x 50 W / 2 x 34 W + 1 x 100 W	2 x 10 W + 1 x 20 W / 2 x 20 W + 1 x 40 W	2 x 6 W + 1 x 10 W / 2 x 12 W + 1 x 20 W
Lautstärkestufen	48		24
Drahtlose Übertragung	Bluetooth 2,4 GHz, 10 m Reichweite NFC
Bluetooth-Protokolle	A2DP, 2.1+EDR, AVRCP 1.4, HS, HFP 1.6 (Wideband Speech), aptX-Decoder, AEC

SoundPort / SoundPort Compact / SoundPort Mini

Bedienungsanleitung

Schutz der Umwelt

Konformitätserklarung

Schutz der Umwelt

Verpackung und Karton

Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Verordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und das Verpackungsmaterial gut aufzubewahren, damit das Gerät im Bedarfsfall optimal geschützt transportiert werden kann.

Das Gerät

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäß Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie these Gerät zur Entsorgungitte nicht in den normalen Hausmüll! Sie konnen Ihr Altgerät kostenlos an ausgewiesene Rücknahmestellen oder ggf, bei ihrer Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen.

Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU-Länder) erhalten Sie von ihrer ortlichen Verwaltung.

Batterien

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr in den Hausmull entsorgt werden. Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestelltten Sammelbehälter. Auch bei ihrer Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien.

Konformitätserklärung

Das Gerätträgt das CE-Zeichen und erfüllt die geforderten EU-Richtlinien. Die vollständige Konformitätserklärung können Sie von unserer Homepage herunterlagen.

SoundPort / SoundPort Compact / SoundPort Mini

Bedienungsanleitung

Rechtliche Hinweise

Impressum

Rechtliche Hinweise

"Made for iPod", "Made for iPhone" und "Made for iPad" bedeuten, dass ein elektronisches Zusammenhang speziell für den Anschluss an den iPod, iPhone bzw. das iPad konstruiert ist und vom Entwickler dahingehend zertifiziert wurde, dass es den Apple-Leistungsnormen entspricht. Apple übernimmt keine Gewähr im Hinblick auf die Verwendbarkeit dieser Gerätes oder dessen Konformität mit den Standards für Sicherheit und Funkentstörung.

iPod, iPhone, iPad, iPad mini und iTunes sind in den USA und anderen Ländern eingetragene Marken von Apple Inc.

SoundPort / SoundPort Compact:

SoundPort Mini:

Impressum

Loewe Technologies GmbH Redaktionsdatum 05/14-4.0 TB

Industriestraße 11 © Loewe Technologies GmbH, Kronach

D-96317 Kronach

Alle Rechte, auch die der Übersetzung, Technische Änderungen sowie Irrtümer vorbehalten.

Loewe Technologies GmbH

Industriestraße 11

D-96317 Kronach

Editorial date 05/14-4.0 TB

© Loewe Technologies GmbH, Kronach

Industriestraße 11 © Loewe Technologies GmbH, Kronach

D-96317 Kronach

Technische gegevens 167

Milieubescherming 168

Industriestraße 11 © Loewe Technologies GmbH, Kronach

D-96317 Kronach

Loewe Technologies GmbH

Industriestrasse 11

D-96317 Kronach

Högtalartelefonfunktion 246

Stöd für ljud-codec (aptX, SBC)

Bluetooth-högtalartelefonfunktion

Högtalartelefonfunktion

Loewe Technologies GmbH Redaktionsdatum 05/14-4.0 TB

Industriestraße 11 © Loewe Technologies GmbH, Kronach

D-96317 Kronach

1230 Wien, Österreich

Tel[phone]

E-mail: [e-mail]

AUS

Qualifi Pty Ltd

24 Lionel Road

Mt. Waverley VIC 3149 Australia

Tel[phone]

Fax[phone]

E-mail: [e-mail]

B

NL L

Loewe Opta Benelux NV/SA

Uilenbaan 84

2160 Wommelgem, Belgie

Tel[phone]

Fax[phone]

E-mail:[e-mail]

BG

Darlington Service

193 Kn. Klementina St.

1612 Sofia, Bulgaria

Tel [phone]

E-mail: [e-mail]

CH

Telion AG

Rutistrasse 26

8952 Schlieren, Schweiz

Tel [phone]

Fax [phone]

E-mail: [e-mail]

CN

96317 Kronach, Deutschland

Tel [phone]

Fax[phone]

E-mail: [e-mail]

DK

EETEuroparts

Loewe Denmark

Bregnerodvej 133 D

3460 Birkerød, Denmark

Tel[phone]
