MODE D'EMPLOI SoundPort Compact LOEWE
Bienvenue. 60
Pourvoiresecurite 61
Elémentsdecommande. 63
Branchements 64
Mise en service 65
Mise en marche /Arrêt 66
Charger la source audio 66
Selection de la source 67
Réglages du son 68
Raccordement par cable. 69
Connecteur Lightning 70
Couplage Bluetooth 72
USB-Audio 74

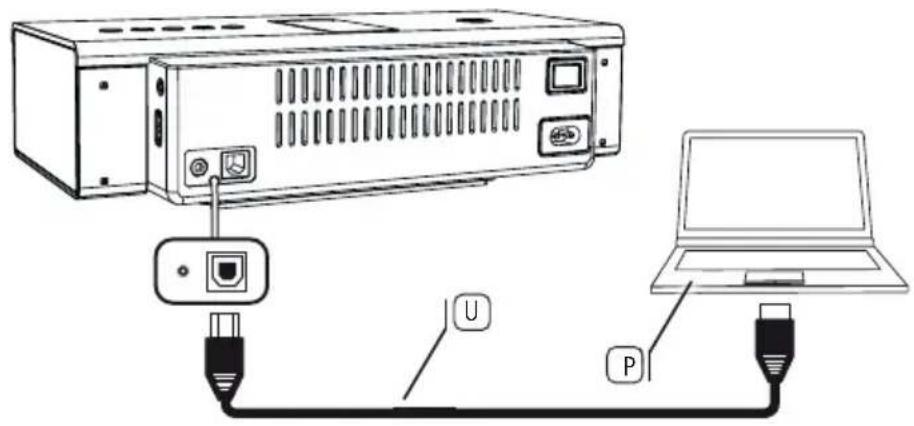

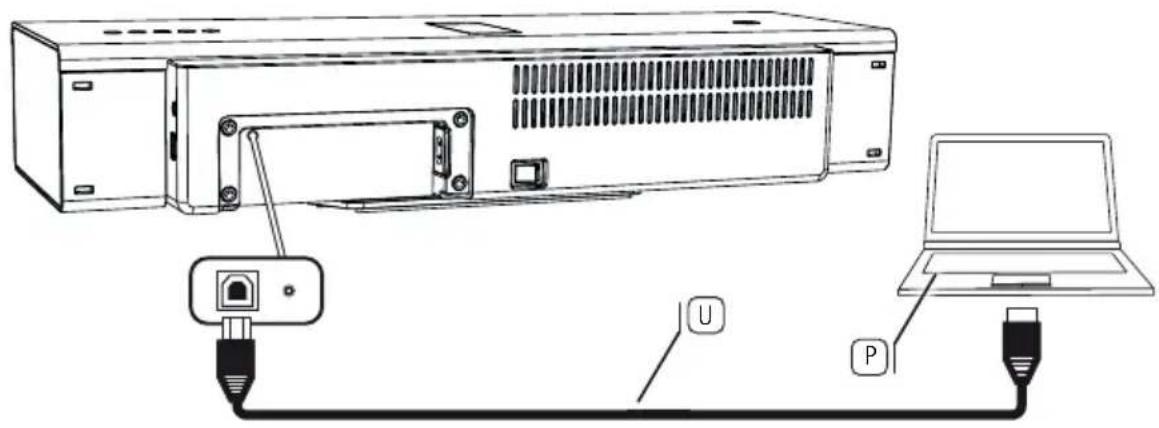

PC-Audio 75
Sync 76
Lecture audio / Reglage du volume 77
Fonction mains libres 78
Mode Smart Standby et mode Standby 79
Accessoires 80
iDevicesupportés. 82
Variantes de telecommandes pouvant etre utilisées 82
Caracteristiques techniques 83
Protection de l'environnement 84
Déclaration de conformité 84
Informations juridiques 85
Mentions legales 85
SoundPort / SoundPort Compact / SoundPort Mini
Notice d'utilisation

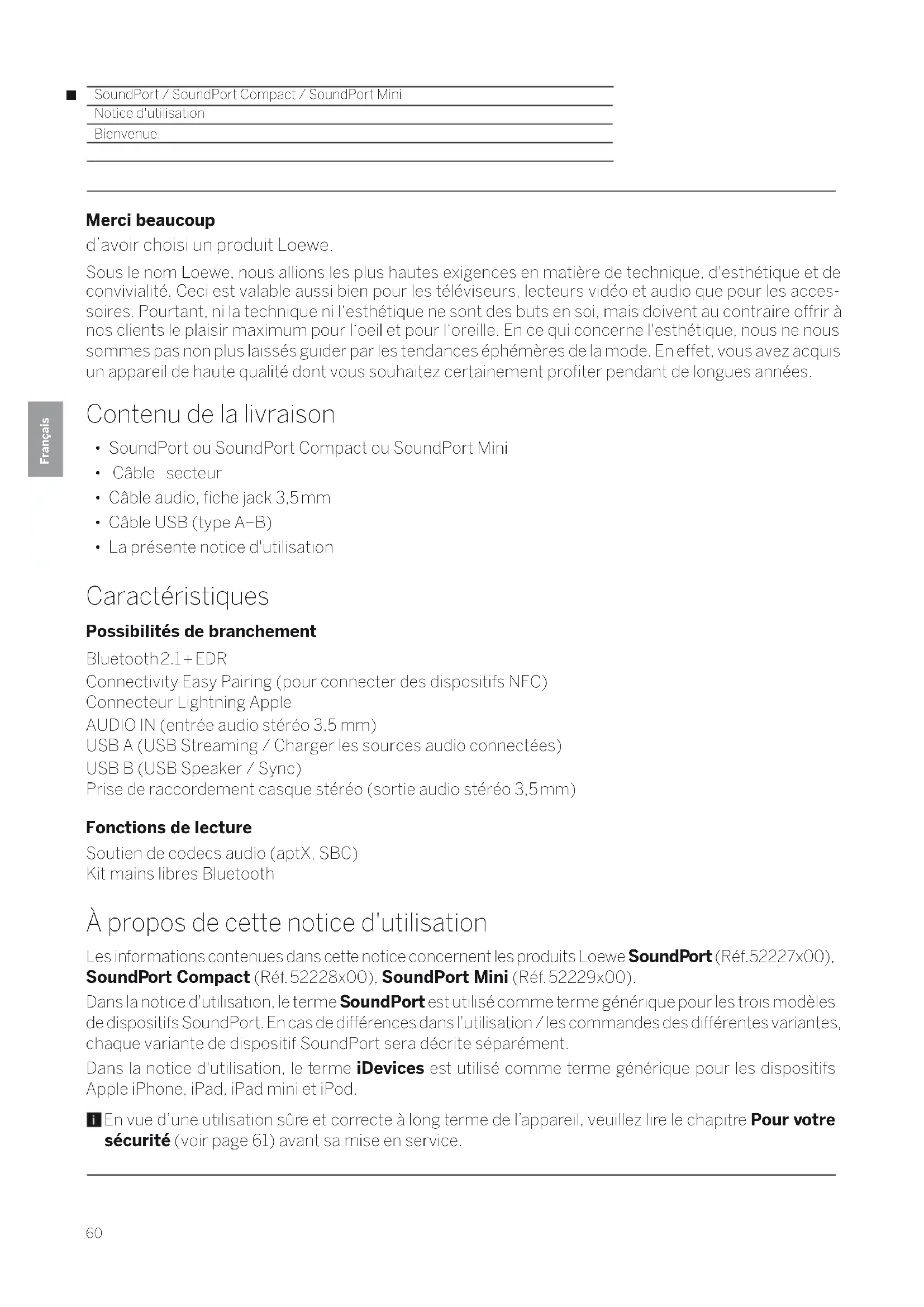

Bienvenue.
Merci beaucoup
d'avoirchoisi un produit Loewe.
Sous le nom Loewe, nous allions les plus haute exigences en matière de technique, d'esthetique et de convivialite. Ceci est valable aussi bien pour les téléviseurs, lecteurs video et audio que pour les accessoires. Pourtant, ni la technique ni l'esthetique ne sont des buts en soi, mais doivent au contraire offrir à nos clients le plaisir maximum pour l'oeil et pour l'oreille. En ce qui concerne l'esthetique, nous ne nous sommes pas non plus laissés guider par les tendances éphémères de la mode. En effet, vous avez acquis un apparéil de haute qualité dont vous souhaitez certainement profiter pendant de longues années.
Contenu de la livraison
SoundPort ou SoundPort Compact ou SoundPort Mini
Cable secteur
Cable audio, fiche jack 3,5mm
- Cable USB (type A-B)
- La presente notice d'utilisation
Caracteristiques
Possibilities de branchement
Bluetooth2.1+EDR
Connectivity Easy Pairing (pour connecter des dispositos NFC)
Connecteur Lightning Apple
AUDIO IN (entree audio stereo 3,5 mm)
USB A (USB Streaming / Charger les sources audio connectées)
USB B (USB Speaker / Sync)
Prise de raccordement casque stéreo (sortie audio stéreo 3.5mm)
Fonctions de lecture
Soutien de codecs audio (aptX, SBC)
Kit mains libres Bluetooth
À propos de cette notice d'utilisation
Les informations continues dans cette notice concernent les produits Loewe SoundPort (Réf.52227x00), SoundPort Compact (Réf.52228x00), SoundPort Mini (Réf.52229x00).
Dans la notice d'utilisation, le terme SoundPort est utilisé comme terme générique pour les trois modèles de dispositifs SoundPort. En cas de différences dans l'utilisation / les commandes des différentes variantes, chaque variante de dispositif SoundPort sera décrite séparément.
Dans la notice d'utilisation, le terme iDevices est utilisé comme terme générique pour les dispositifs Apple iPhone, iPad, iPad mini et iPod.
En vue d'une utilisation sure et correcte à long terme de l'appareil, veuillez dire le chapitre Pour vous sécurité (voir page 61) avant sa mise en service.
Pour votre sécurité et afin de prévenir tout endommagement inutile de l'appareil, veuilles lire et respecter les instructions de sécurité suivantes.

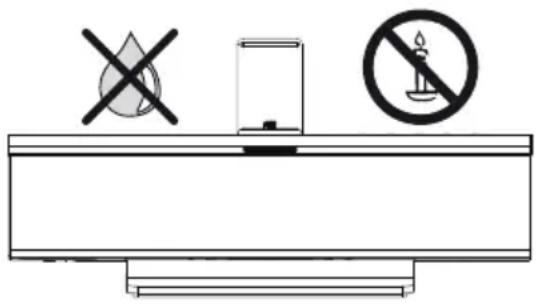

Utilisation conforme et conditions environnementales
Cet apparéil est exclusivement destiné à la lecture de signaux sonores. Il ne doit pas être utilisé dans des pieces représentant un fort taux d'humidité (par ex. salle de bain, sauna) ou à force concentration de poussière. La garantie n'est valable que pour une utilisation dans les environnementés autorisés indiqués plus haut.
Si l'appareil est utilisé à l'air libre, assurez-vous qu'il est protégé de l'humidité (pluie, projections d'eau ou condensation). Un taux d'humidité élevé et de fortes concentrations de poussière entraînant des courants de fuite dans l'appareil. Ceci peut entraîner un risque d'électrocution ou causeur un incendie.
Si vous déplacez l'appareil d'un endroit froid à un endroit chaud, éteignez-le pendant environ une heures en raison de l'eventuelle formation de condensation.
Ne placez pas d'objets replis de liquide sur l'appareil. Protegez l'appareil des gouttes d'eau et des éclaboussures. Les bougies et autres flammes doivent à tout moment être tenues à l'écart de l'appareil afin d'éviter que le feu ne se propage.
Ne placez pas l'appareil à un endroit où des vibrations peuvent avoir lieu. Cela peut avoir pour conséquence des surcharges du matériel.
Alimentation électrique
Une tension incorrecte peut endommager l'appareil. Cet apparéil doit uniquement être raccordé avec le cable de secteur à un réseau électrique représentant une tension et une fréquence identiques à celles indiquées sur la plaque signalétique de l'appareil. La fiche de secteur de l' apparéil doit être accessible facilement afin de pouvoir à tout moment débrancher l' apparéil du réseau. Lorsque vous débranchez la fiche de secteur, ne tirez pas sur le cable mais sur le boîtier de la fiche.
Posez le cable de secteur de façon à ce qu'il ne puisse pas être endommagé. Le cable de raccordement ne doit pas être pié ni posé sur une arrêté vivie, ni être piétiné, ni exposé à des substances chimiques; cette dernière instruction vaut pour l'ensemble de l'installation. Un cable de secteur représentant un défaut d'isolation peut provoquer une électrocution et représentée un risque d'incendie.
Surveillance
Ne laissez pas les enfants sans surveillance manipuler l'appareil ou jour à proximé de l'appareil. L'appareil pourrait être renversé, déplace ou retire du support et blesser des personnes. Ne jamais laisser fonctionner l'appareil sans surveillance.
SoundPort / SoundPort Compact / SoundPort Mini
Notice d'utilisation
Pour vous sécurité
Circulation de l'air et hauteures températures
Sur les côts et le dessus, il convient de conserver un espace libre de 3 cm au moins pour la circulation de l'air quand l'appareil est installé dans une armoire ou sur une étagère.
Comme tous les apparciels électroniques, votre apparéil a besoin d'air pour refroidir. L'obstruction de la circulation de l'air peut cause des incendies.
Veillez à ce qu'aucun corps étranger, tels que des pièces métalliques, clous, agrafes de bureau, liquides, cire ou autres substances ne pénétre à travers les fentes du boîtier de l'appareil. Ilis risquent de provoquer des court-circuits dans l'appareil, qui peuvent donner lieu à un incendie.
Si toute fois quelles chose s'était introduit dans l'appareil, débranchez immédiatement la fiche de secteur de l'appareil etappelez le service après-vente pour une verification.
Installation
Placez votre apparéil uniquement sur une surface plane, stable et horizontale. L' apparéil ne doit pas dépasser à l'avant et sur les côts, en particulier en cas d'installation dans ou sur des meubles.
Placez l'appareil de façon a ce qu'il ne soit pas directement exposé aux rayons du soleil ou à une source de chaleur comme des radiateurs.
Volume
La musique forte peut provoquer la surdite. Évitez les volumes extrêmes, en particulier pour des périodes prolongées. Assurez-vous que le volume de l'appareil soit bas ou que l'appareil soit étant avant de quitter la piece.
Orage
En cas d'orage, débranchez la fiche de secteur et tous les câbles connectés à l'appareil. Les surtensions causées par les impacts de foudre peuvent endommager l'appareil. En cas d'absence prolongée, la fiche de secteur et tous les câbles connectés à l'appareil doivent être débranchés.
Réparations et accessoires
Attention: eneldom cas you ne devez ouvrir ou retirer le couvercle du boitier; you seriesz alors exposé à des tensions électriques ou autres dangers. Aucun composant du boitier n'est susceptible d'être réparé par l'utilisateur. Faites toujours effectuer les travaux de réparation et d'entretien sur votre apparéil par un technicien agréé.
Utilisez si possible exclusivement des accessoires d'origine
Nettoyage et entretien
Eteignez l'appareil avant de le nettoyer.
Nettoyez la surface en aluminium uniquement avec un tissu légarement humide, doux, propre et de couleur neutre sans le moindre produit détergent ni abrasif.
Si nécessaire, vous pouvez aspirer avec précaution la poussière qui se trouve sur la toile du haut-parleur à l'aide d'un aspirateur.

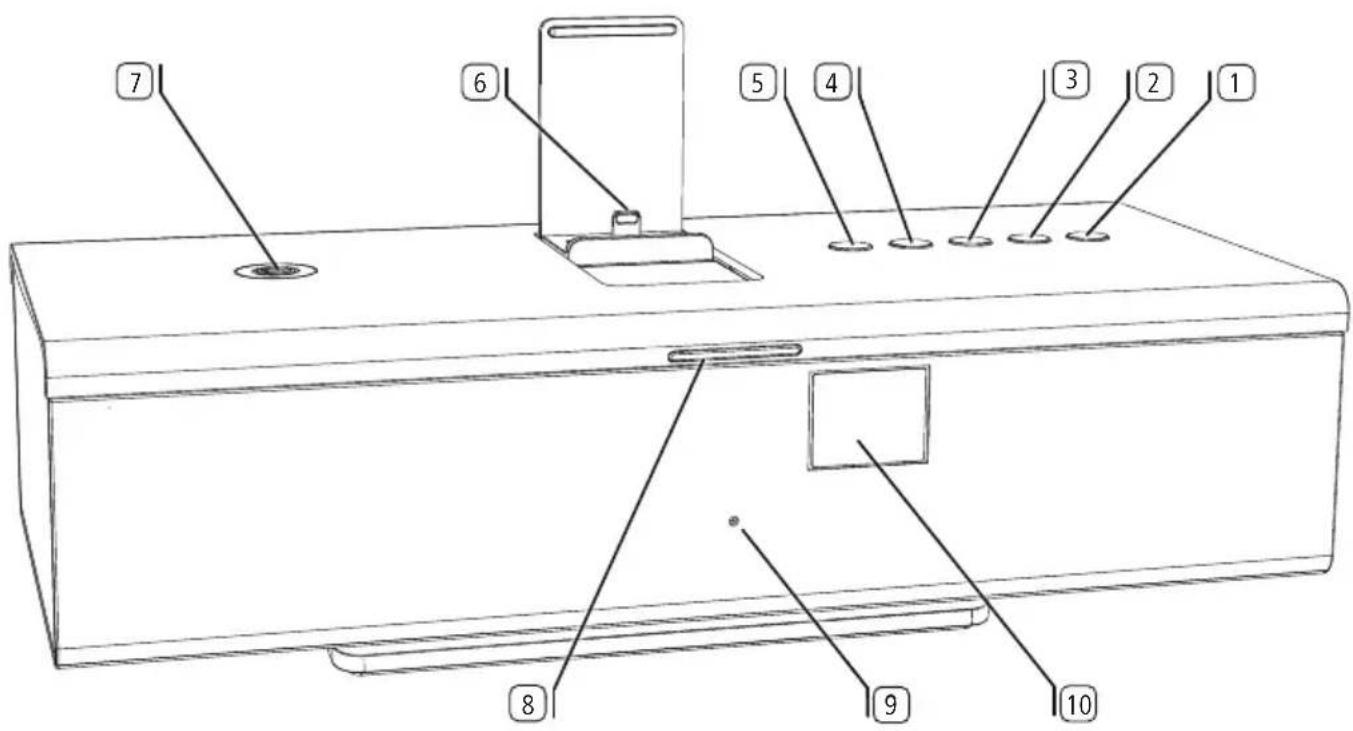

1 Touche (se en marche / Arrêt)
2 Touche (Sélection de la source / Réglages du son)
3 Touche ( Fonction mains libres / Couplage Bluetooth)
4 Touche (Volume +)
5 Touche (Volume-)
6 Connecteur Apple Lightning (max 2.1A)
7 Antenne Connectivity Easy Pairing (pour connecter des dispositifs NFC)
8 Témoin lumineux
9 Microphone pour mains libres (caché derrière le couvercle du haut-parleur)
10 Récepteur infrarouge (caché derrière le couvercle du haut-parleur)
SoundPort / SoundPort Compact / SoundPort Mini
Notice d'utilisation
Branchements
SoundPort / SoundPort Compact
SoundPort Mini
Interrupteur d'alimentation
12 AC-IN (prise réseau)
13 Cache-cable (amovable)
14 AUDIO IN (entree audio stereo jack 3.5mm)
15 USBpriseB
16 USBpriseA
17 Sortie casque (jack 3.5mm)

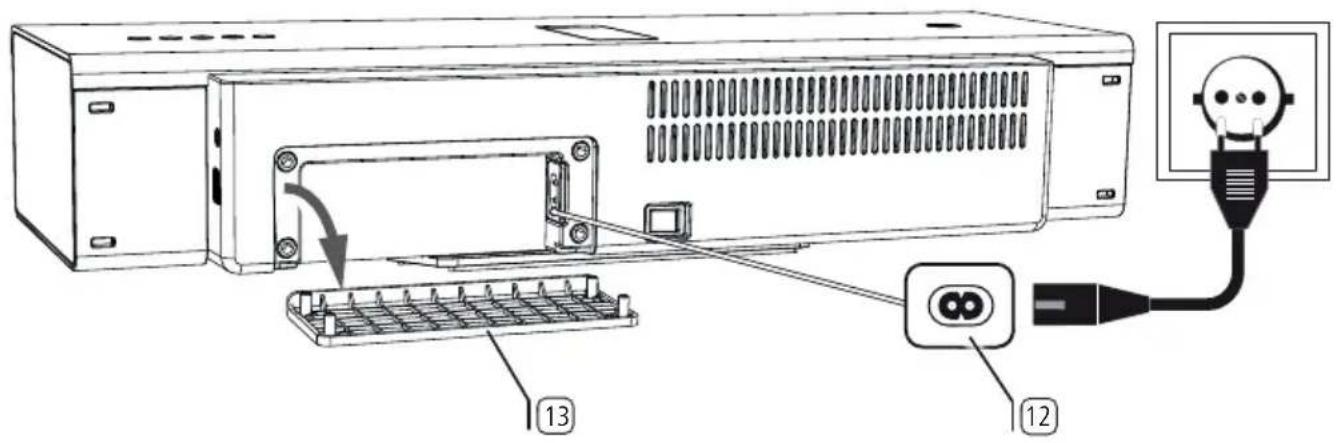

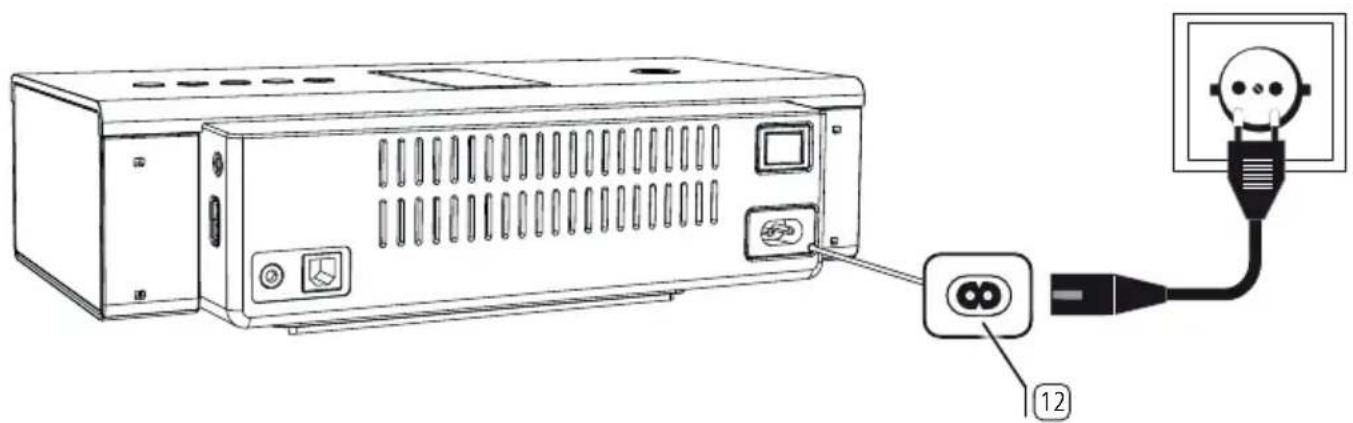

Raccordement au réseau électrique
Retirez le protège-câble du SoundPort / SoundPort Compact situé sur la paroi arrêté de l'appareil. Branchez le cable secteur dans la prise reseau et raccordez-le à une prise électrique 220-240V 50/60Hz.
SoundPort / SoundPort Compact
SoundPort Mini
SoundPort / SoundPort Compact / SoundPort Mini
Notice d'utilisation
Mise en marche / Arret
Charger la source audio
Mise en marche
Lorsque I'appareil est eteint, le temoin lumineux 8 est sombre.
Mettez l'interrupteur d'alimentation sur la position ON (Marche)
Le SoundPort se trouve en mode Standby.
Les deux segments du milieu du tempsoin lumineux 8 s'attenuent.
Appuyez sur la touche Marche / Arrêt de l'appareil.
Le témoin lumineux 8 s'allume en vert lors du premier démarriage (source AUDIO IN).
La dernière source seLECTIONnée reste active lors de la mise en marche.
Vousspuvez consultier les couleurs du témoin lumineux de chaque source sur la page 67.
1 Sidurant 10 minutes aucune musique n'est lue, aucun appel n'est reçu ou passé, aucune touche du SoundPort ou de la télécommande Assist (voir page 80) n'est activée, aucun apparéil n'est connecté ou déconnecté et aucune procédure de synchronisation n'est lancée, le SoundPort commute automatiquement en mode Smart Standby.
Pour de plus amples informations sur les modes d'énergie, voir page 79.
Mise hors tension
Appuyez sur la touche Marche / Arrêt de l'appareil.
Le SoundPort se trouve en mode Standby.
Les deux segments du milieu du témoin lumineux s'attenuent.
1 ÀpRES 4heures en mode Smart Standby, le SoundPort commute commute automatiquement en mode Standby.
Pour de plus amples informations sur les modes d'énergie, voir page 79.
Charger la source audio
Voues pouvez charger la source audio, par exemple un telephone portable, iPad etc. via le SoundPort.
1 Linterrupteur général du SoundPort doit etre allumé.
1 Un seul péripérisque doit être charge à la fois.
Chargement de iDevices via le connecteur Lightning:
Branchez vous iDevice avec le connecteur Lightning au connecteur Lightning intégré du SoundPort (voir pages 70 et 71).

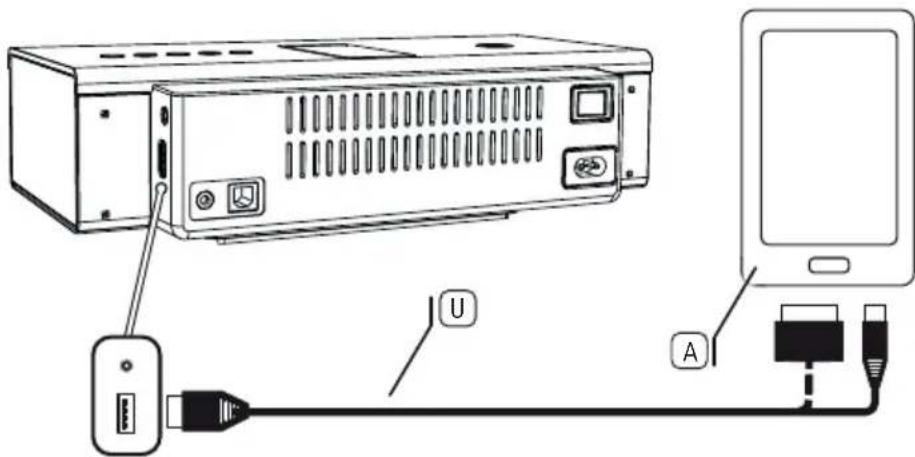

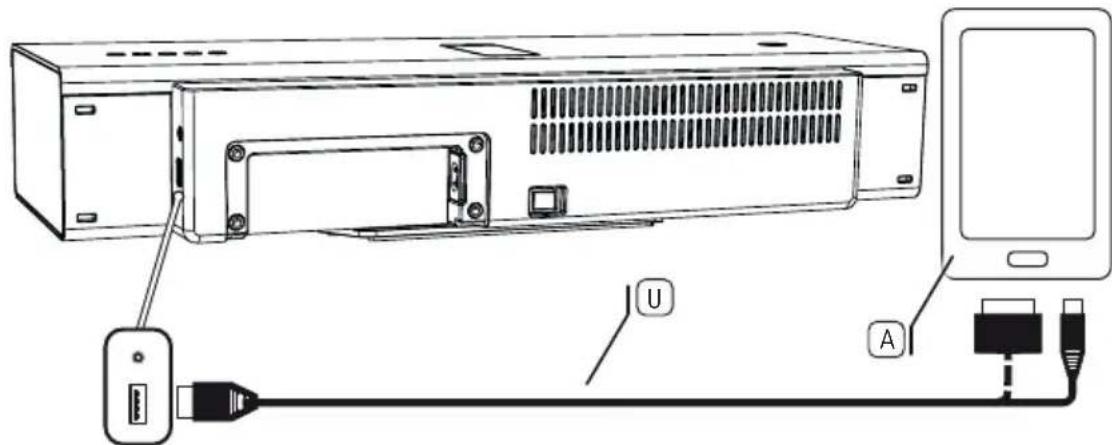

Chargement de sources audio via USB:
Raccordez la fiche de type A du cable USB à la prise USB du SoundPort. Utilisez pour cela un cable USB compatible avec la source audio et équipé d'une fiche de type A (disponible dans le commerce).
Le périphérique raccordé (Lightning/USB) est charge, peu importe si le SoundPort se trouve en mode Standby ou en mode Smart Standby. La source audio n'est pas chargée en mode Standby.
Sélection de la source
Le SoundPort offre plusieurs possibilites de connexion et chargement de sources audio a l'appareil.
Chaque source dispose d'un code de couleur sur le témoin lumineux.
Couleurs des témoins lumineux des sources individuelles
AUDIO IN (vert)
Pour de plus amples informations sur la connexion d'une source audio via un cable stéreo 3,5 mm à l'interface AUDIO IN du SoundPort, voir page 69.
Connecteur Lightning Apple (violet)
Pour de plus amples informations sur la connexion de iDevices au connecteur Lightning, voir les pages 70/71.
Bluetooth (bleu)
Pour de plus amples informations sur le couplage de sources audio via Bluetooth / NFC, voir les pages 72/73.
USB-Audio (jaune)
Pour de plus amples informations sur la connexion de sources audio au USB, voir la page 74.
PC-Audio (rose)
Pour de plus amples informations sur la connexion du SoundPort comme périphérique USB, voir la page 75.
Selection de la source
Chaque pression de la touche SRC ② entraine une commutation vers la source suivante.
L'ordre des sources correspond à l'ordre des couleurs du témoin lumineux décrit ci-dessus.
Après la sélection de la source, le SoundPort tente d'étabir une connexion avec la source audio via la connectique sélectionnée.
Le témoin lumineux ⑧ clignote lors de la recherche dans la couleur de la source sélectionnée (temps de recherche maximal de 30 secondes).
Si la recherche a réussi, le témoin lumineux clignote dans la couleur de la source sélectionnée.
Si la recherche a échoué, le témoin lumineux 8 s'allume attenué dans la couleur de la source sélectionnée (60% de luminosité).
Réglages du son
ll est possible d'ouvrir des reglages du son predefinis pour la lecture audio sur votre SoundPort.
Sélection des réglages du son
Appuyez longtemps sur la touche SRC du SoundPort (environ 2 secondes).
Le témoin lumineux affiche le dernier réglage du son sélectionné (par exemple: classic).
Appuyez sur la touche+ou-5a plusieurs reprises jusqu'autenir le réglage du son souhaité (par exemple: flat).
Sivous n'appuyez sur aucune touche durant quelques secondes, la source precedemment
Si you n'appuyez sur aucune touche durant quelques secondes, la source precedemment
sèlectionnée s'affiche à nouveau.
Témoins lumineux des réglages du son
1 Témoin lumineux: prééglage flat
2 Témoins lumineux: pré-réglage voie
3 Témoins lumineux: pré-reglage classic
4 Témoins lumineux: préréglage pop

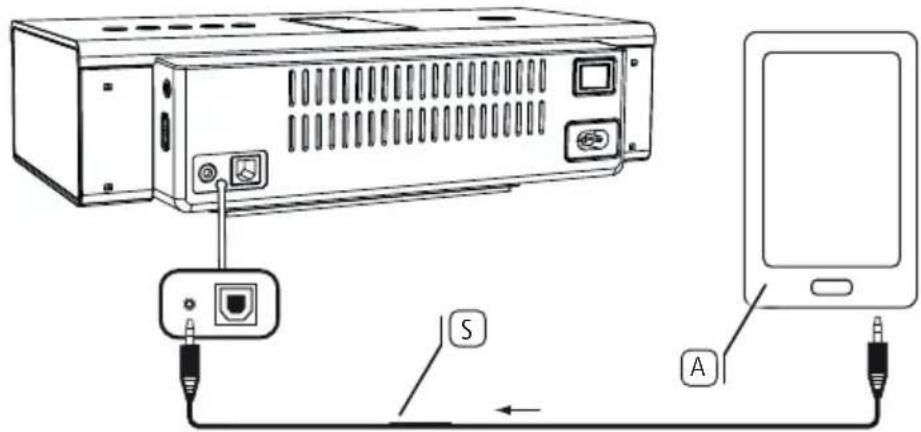

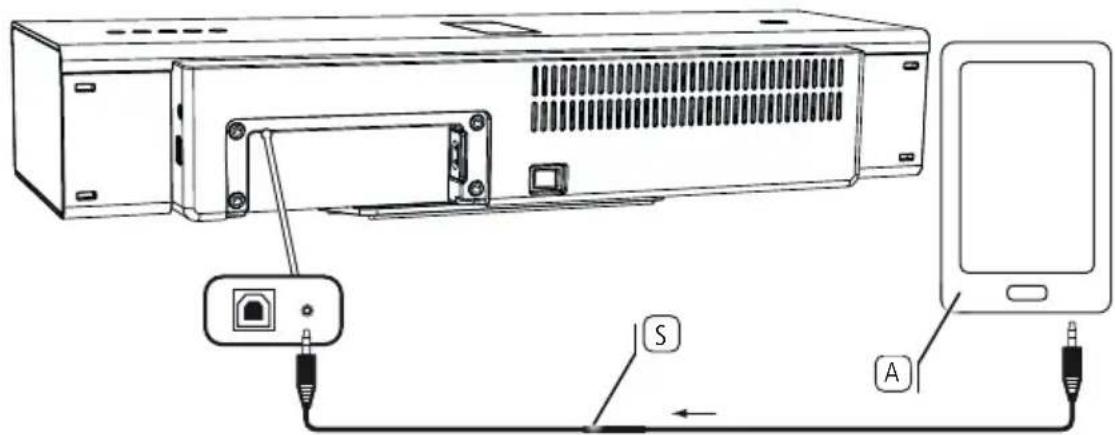

Raccorder la source audio à AUDIO IN
Vous pouvez raccorder votre SoundPort a votre source audio, par ex. un telephone portable, lecteur audio ou mp3, etc., à l'aide d'un cable audio equipe d'une fiche jack 3,5 mm.
Raccordez la sortie audio stéreo AUDIO IN du SoundPort à la sortie stéreo analogique de votre source audio.
Utilisez ici le cable audio équipé d'une fiche jack 3,5 mm inclus à la livraison.
1 AUDIO IN est selectionnee comme source (voir page 67).
La lecture audio (voir page 77) fonctionne à créé via le cable audio.
SoundPort / SoundPort Compact
SoundPort Mini
SoundPort / SoundPort Compact / SoundPort Mini
Notice d'utilisation
Connecteur Lightning
Connecteur Lightning
Votre SoundPort est est equipé d'un connecteur Lightning Apple pour iDevices'. Ainsi, vous pouvez écouter n'importe qu'elle source audio (musique, video, radio Internet, podcasts) depuis votre iDevice avec connecteur Lightning sur les hauts-parleurs du SoundPort.
Le iDevice raccordé au connecteur Lightning est charge, que le SoundPort se trouve en mode marche ou en mode Smart Standby (voir page 66).

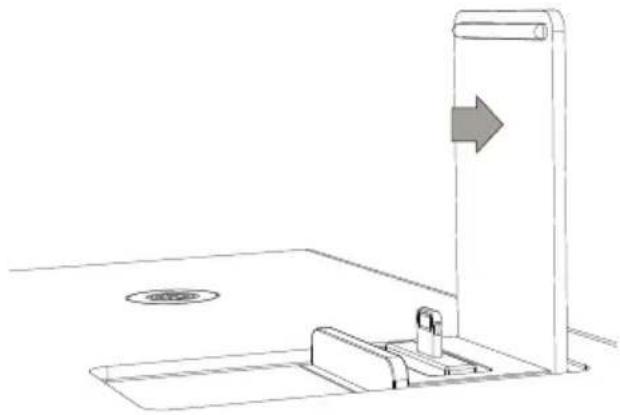

Ouverture du connecteur Lightning
En etat fermé, appuyer légèrement à l'avant sur la surface du couvercle. Le connecteur Lightning s'ouvre automatiquement lorsque le verrouillage est débloqué.
Pour fixer le support, veuillez presser le couvercle ouvert vers l'arriere, dans la position de verrouillage.
Vou陝 possan maitenant utilise le connecteur Lightning pour iDevices (voir page 71).
Fermeture du connecteur Lightning
Appuyer sur le couvercle vers l'avant afin de le déverrouiller. Pour fermer le couvercle, positionnez-le dans sa position finale et appuyez vers le bas. Vous doivent l'enclenchement du couvercle.
La source audio au connecteur Lightning
Vous pouvez raccorder des iDevices avec connecteur Lightning en alignement vertical au connecteur Lightning intégré (1). Les iDevices peuvent également être positionnés horizontally. La connexion s'effectue dans ce cas via Bluetooth (voir page 72) ou via le raccordement cable USB (voir page 74).
Lorsque le iDevice est connecté au connecteur Lightning du SoundPort (voir page 77), la lecture audio peut démarrer ou la synchronisation avec votre ordinateur / ordinateur portable peut être effectuee (voir page 76).
Vous pouvez voir ci-dessous qu'elle version maximale de iDevice (taille de l'appareil) vous pouvez utiliser sur le SoundPort.
SoundPort SoundPort Compact SoundPort Mini
iPad vertical / horizontal iPad vertical / horizontal iPhone 5 / iPod touch
vertical / horizontal

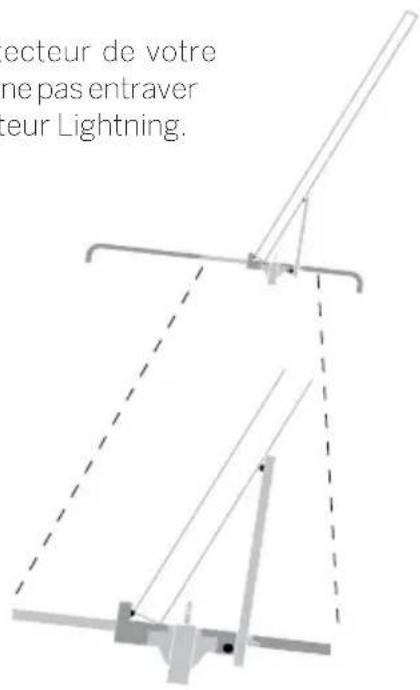

Veuillez retirer le film protecteur de votre iDevicele cas échéant afin de ne pas entraver la connexion avec le connecteur Lightning.
iDevice dans le couvercle du connecteur Lightning
iDevice raccordé au connecteur Lightning

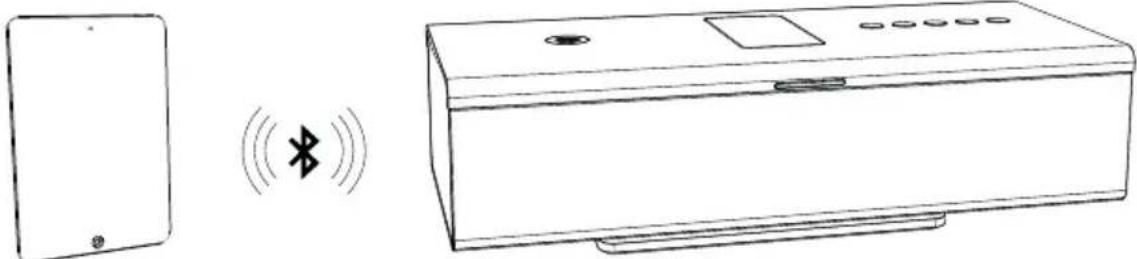

Couplage de la source audio via Bluetooth
Vous pouvez coupler le SoundPort sans fil via Bluetooth avec une source audio, par exemple, un smartphone, une tablette, un ordinateur, etc. Les sources audio doivent prendre en charge le protocole Bluetooth A2DP.
La distance entre votre SoundPort et la source audio ne doit pas dépasser 10m (ligne de visibilité).
Le SoundPort enregistre les 5 dernières sources audio Bluetooth couplées. Ainsi la connexion sera établie plus rapidement lors du prochain couplage. Cependant, une seule connexion active simultanée est possible. Si une nouvelle source audio est ajoutée, la source audio précédente enregistrée est supprimée de la liste de connexion.
La fonction Bluetooth est selectionnée comme source (voir page 67).
Appuyez longtemps sur la touche du SoundPort (environ 3 secondes).
Vous entendez un signal sonore.
Le témoin lumineux 8 clignote.
Activez la fonction Bluetooth de votre source audio. Pour obtenir de plus amples informations, veuillez vous reférer à la notice d'utilisation de la source audio.
Actionnez si nécessaire la fonction de recherche Bluetooth de la source audio.
À présent, la recherche se concentre sur les apparciels Bluetooth dans les alentours de la source audio. Sélectionnez SoundPort_xx. Si un code est demandé, entrez 0000.
Une fois le couplage effectué, vous entendrez un signal sonore.
Le témoin lumineux 8 est allumé en permanence; le SoundPort est maintainant prét pour la lecture audio (voir page 77).
Pour certaines sources audio, la connexion doit etre explicitement activee avant la lecture de la musique sur le SoundPort.
En commutant la source à l'aide de la touche SRC②, la lecture de musique en cours est mise en pause / arrêtée mais le couplage avec la source audio est maintainu.
Une simple pression sur la touche Marche / Arret ① active le mode Standby du SoundPort. La lecture de musique en cours est mise en pause / arrêtée et le couplage avec la source audio est coupé.
Lorsque vous rallumez le SoundPort avec latouche Marche / Arrêt, ce dernier tente à nouveau d'établier le couplage avec la source audio. Dans cet état, le tymoin lumineux clignote. Une fois le couplage réussi, le tymoin lumineux est allumé en permanence.
Couplage de la source audio via Connectivity Easy Pairing
Vouss pouvez très facilement couplerVote SoundPort via la fonction Connectivity Easy Pairing (pour connecter des dispositifs NFC) avec voire source audio, comme par exemple un Smartphone, une tablette, un ordinateur, etc. La source audio doit prendre en charge la fonction NFC.
Activez la fonction NFC et la fonction Bluetooth de votre source audio. Pour obtenir de plus amples informations, veuillez vous reférer à la notice d'utilisation de la source audio.
Veuillez consultier le champ d'application NFC exact dans la notice d'utilisation de votre source audio.
Le couplage de la fonction Connectivity Easy Pairing est actif en permanence à partir du SoundPort (exception: mode Standby). Il n'est donc pas nécessaire de commuter manuellement vers la source Bluetooth.
Maintenez le champ d'application NFC de votre source audio sur l'antenne Connectivity Easy Pairing du SoundPort.
Confirmez le cas échéant la demande de couplage de votre source audio avec le SoundPort. Une fois le couplage effectué, vous entendrez un signal sonore.
Le témoin lumineux 8 est allumé en permanence.
À présent, le SoundPort est couplé avec votre source audio via Bluetooth et la lecture audio peut démarrer (page 77).
Pour certaines sources audio, la connexion doit etre explicitement activee avant la lecture de la musique sur le SoundPort.
Si une autre source audio compatible NFC se trouve dans le domaine de couplage du SoundPort, elle sera couplée au SoundPort. La connexion existante à la source audio précédente est déconnectée.
Raccorder la source audio par USB
Vous pouvez coupler votre SoundPort via un cable USB à votre source audio, comme par ex. un téléphone portable, un lecteur de musique, etc.
Raccordez le connecteur USB (type A) du SoundPort à la source audio. Utilisez pour cela le cable USB approprié selon la source audio.
Certain sources audio, par exemple les smartphones Android, sont équipées d'un raccordement Micro USB, les iDevices sans connecteur Lightning sont connectés au raccordement USB du SoundPort via un raccordement à 30 broches.
La source audio doit prendre en charge la lecture audio via USB (streaming USB).
USB-Audio est selectionnee comme source (voir page 67).
La lecture audio (voir page 77) fonctionne à présent via USB.
SoundPort / SoundPort Compact
SoundPort Mini
Raccordez le SoundPort comme périphérique USB (PC-Audio)
Vous pouvez à l'aide d'un cable USB coupler votre SoundPort à un ordinateur / ordinateur portable. Le SoundPort se connecte à l'ordinateur / ordinateur portable comme un haut-parleur USB et peut alors être utilisé comme un dispositif de lecture sur l'ordinateur / ordinateur portable.
Les appareils audio raccordés au SoundPort via le connecteur Lightning peuvent être synchronisés avec un ordinateur / ordinateur portable via le SoundPort (voir page 76).
Raccordez le connecteur USB (type B) à un port USB libre de votre ordinateur / ordinateur portable P. Utilisez pour cela un cable USB de type A-B D.
1 PC-Audio est selectionnee comme source (voir page 67).
La lecture audio (voir page 77) fonctionne a present via USB.
La fonction dépend de la configuration matérielie et logicielle de la source connectée, par exemple, la configuration de connexion, les pilotes, les codecs et les formats utilisés. Veuillez consulter la documentation de votre dispositif source et, si nécessaire, effectuez une mise à jour des pilotes ou du firmware.
SoundPort / SoundPort Compact
SoundPort Mini
Synchronisation SoundPort - iTunes
Il est possible de synchroniser un iDevice1 raccordé au connecteur Lightning du SoundPort avec iTunes via le SoundPort sur l'ordinateur / l'ordinateur portable. Le SoundPort sert de point de connexion entre iDevice et l'ordinateur / l'ordinateur portable.
La fonctionnalité de cette application dépend de l'ordinateur, l'ordinateur portable, le système d'exploitation, iTunes, Apple iOS et iDevice, ainsi que des versions logicielles respectives utilisées.
Le SoundPort a ete raccorded a l'ordinateur comme dispositif USB (voir page 75).
1 Un iDevice a contacté le connecteur Lightning du SoundPort (voir page 71).
Le connecteur Lightning Apple est selectionné comme source (voir page 67).
iTunes est installé sur l'ordinateur / ordinateur portable et la synchronisation automatique est activée (pour les paramètres iTunes, consulter la documentation du logiciel).
Le témoin lumineux affiche le connecteur Lightning Apple comme source sélectionnée.
Appuyez longtemps sur la touche du SoundPort (environ 3 secondes) pour activer le mode synchronisation.
Le témoin lumineux clignote de gauche à droite pendant le processus de synchronisation.
Veuillez notes les possibles announces et les messages du système d'exploitation ou d'IiTunes affichés sur votre ordinateur / ordinateur portable.
Pendant le processus de synchronisation, aucune autre fonction ne peut etre utilisee (mise en hors tension, selection de source, fonction mains libres, changement de volume) sur le SoundPort.
Appuyez longtemps sur la touche du SoundPort (environ 3 secondes) pour quitter le mode synchronisation.
Lecture audio
1 Une source sonore doit etre connectee ou couplee au SoundPort.
1 Dans la selection de la source, cette source audio doit être seLECTIONNée (voir page 67).
Le témoin lumineux ⑧ indique la source sélectionnée, comme par ex. USB-Audio.
Démarrez la lecture audio de votre source audio. Les commandes de la lecture (seLECTION du titre, retard en arrêté, etc.) s'effectuent via le lecteur / l'app de la source audio.
Réglage du volume
1 Lors de la connexion par un cable audio (page 69), reglez le volume de votre source audio sur un niveau élevé afin d'éviter les interférences. Sélectionnez ensuite le volume désiré sur le SoundPort.
1 Lors de la connexion de iDevices via Bluetooth (voir page 72), le réglage du volume entre iDevice et SoundPort est coupé, c'est-à-dire que la modification du volume sur l'un des dispositifs affecte le volume de l'autre.
1 La musique forte peut provoquer la surdite. Evitez les volumes extrêmes, en particulier pour des périodes prolongées.
Si aucune musique n'est lui ni aucune touche activée durant 10 minutes, le SoundPort commute automatiquement en mode Smart Standby.
Le témoin lumineux affiche la source sélectionnée, comme par exemple le connecteur Lightning Apple.
Pour regler le volume, utilisez les touches +4 et -5 du SoundPort.
Le réglage du volume compte plusieurs niveaux (4) représentés visuèlement par quatre DEL situées sur le témoin lumineux (8).
En appuyant brièvement le bouton + ④ et - ⑤. le volume augmente ou diminue d'un niveau.
En maintainant la touche + ou - appuyée, vous parcourez la plage de volume.
Le volume maximal est indiqué par deux clignotements des témoins lumineux à lumi-nosité maximale.
Si,aucun changement de volume est effectue durant trois secondes,le témoin lumineux affiche a nouveau la couleur de la source audio selectionnee.
Placez le SoundPort en mode silencieux en appuyant simultanement sur les touches + et - . Les quatre DEL du témoin lumineux 8 s'allument et palpitent en pleine puissance.
Pour rétablir le son, appuyez sur la touche + ou - . Le tímoin lumineux affiche à nouveau la source originale sélectionnée.
Fonction mains libres
Le SoundPort doit être allumé et couplé via Bluetooth (voir page 72) ou Connectivity Easy Pairing (voir page 73) et connecté à votre téléphone portable.
1 Les bruits environnants intenses nuisent à la qualité de la fonction mains libres. Assurez-vous de vous placer dans un environnement calme ou renoncez à la fonction mains libres si l'environnement ne s'y préte pas.
Afin de garantir une bonne comprhension entre les interlocuteurs, veillez à ne pas parler en même temps. La distance entre la personne et le SoundPort devrait idéalement être comprise entre 0,3 m et 1,2 m.
Pour accepter un appel entrant, le SoundPort doit être allumé (voir page 66) et la source Bluetooth activée (voir page 67).
Le témoin lumineux affiche Bluetooth comme source.
Lors d'un appel entrant une sonnerie retentit.
Le témoin lumineux clignote rapidement en blanc.
Le clignotement s'arrête lors de la lecture audio.
Acceptez l'entrée en appuyant sur la touche du SoundPort ou sur le bouton correspondant de votre téléphone portable.
Le témoin lumineux 8 s'allume en blanc.
Lorsque vous parlEZ, adressez-vous à la face avant 9 du SoundPort. Le microphone se trouve au centre du couvercle du haut-parleur (voir page 63).
Pour atteindre un niveau de volume moyen sur le SoundPort, utilisez les touches + ④ ou - ⑤ (voir aussi page 77).
Terminez l'appel en appuyant à nouveau sur la touche du SoundPort ou sur le bouton correspondant de votre téléphone portable.
Le témoin lumineux ⑧ affiche à nouveau la couleur de la dernière source audio sélectionné.
Mode Smart Standby
Le mode Smart Standby est activé automatiquement lorsque sur le SoundPort durant 10 minutes au moins:
- aucune musique est lui.
- aucun appel entrant ou sortant est effectué,
- aucune touche du SoundPort ou de la télécommande Assist (voir page 80) n'est activée
-aucun apparéil est connecté ou déconnecté et - aucune synchronisation est en cours.
En mode Smart Standby, les différents éléments du circuit (DSP / amplificateur, etc.) du SoundPort sont éteints à des fins d'économie d'énergie.
Il existe différentes manières de sortir le SoundPort du mode Smart Standby:
- un iDevice est raccordé au connecteur Lightning.
- un dispositif mobile est couplé via Connectivity Easy Pairing (NFC).
- la lecture sur un dispositif Bluetoothouple est poursuivie (uniquement si Bluetooth était la dernière source active avant le mode Smart Standby).
- la lecture sur un dispositif sur AUDIO IN est poursuivie (uniquement si AUDIO IN était la dernière source active avant le mode Smart Standby).
- une des quatre touches SRC②, mains libres③, +④ ou -⑤ est appuyée.
- un dispositif Bluetoothouple est déconnecté.
- une touche de la télécommande Assist (voir page 80) est appuyée.
1 Les apparèils raccordés via Lightning / USB peuvent aussi être charges lorsque le SoundPort se trouve en mode Smart Standby.
Avec une pression sur la touche la touche marche / arrêt le SoundPort passse au en mode Standby (voir plus bas).
15Après 4heures en mode Smart Standby, le SoundPort commute automatique en mode Standby.
La consommation energetique en mode Smart Standby est plus elevée qu'en mode Standby (voir les caractéristiques techniques à la page 83).
Mode Standby
Pour eteindre le SoundPort en mode Standby, appuyez sur la touche marche / arret1.
En mode Standby, les apparciels peuvent etre rallumes uniquement avec la touche marche / arret du SoundPort ou a l'aide de la touche marche / arret de la telecommande Assist (voir page 80)
En mode Standby, aucun périhérique raccordé à Lightning/USB ne peut être charge.
La consommation energetique en mode Standby est plus faible qu'en mode Smart Standby (voir les caractéristiques techniques à la page 83).
Accessoires
Eléments d'habillage encastrables:
Les éléments d'habillage encastrables disponibles comme accessoires permettent de personneliserVote SoundPort a vos besoin. Consultez votre revendeur spécialise pour découvert les éléments d'habillage encastrables correspondants a�te SoundPort,SoundPort Compact et SoundPort Mini.
Télécommande - Assist
Le système de télécommande Assist fournir comme accesseoir vous permet de commander les fonctions de votre SoundPort. Si vous pertrophérique Loewe est livré avec une télécommande Assist actuelle, vous pouvez utiliser la télécommande disponible (voir liste des variantes de télécommandes à la page 82).
Dans un premier temps, la télécommande doit être configurée pour la commande de votre SoundPort. Les quatre touches de l'appareil ( selon la variante de commande à distance) STB -VIDEO - AUDIO - DVD-REC-RADIO-SP peuvent être configurées pour la commande de votre SoundPort.
Appuyez simultanément sur la touche del'appareil de votrechoix et sur la touche STOP pendant 5 secondes, jusqu'à ce que levoyant lumineux de la touche selectionnee clignote deux fois.
Ensuite, saisissez le code à deux chiffres 31 pour le SoundPort. Le tímein lumineux au-dessus de la touche de l'appareil selectionnée clignote deux fois.
Affectation des touches
① Activation / Coupure du son
Volume+
③ Réglage de son - (préçédent réglage de son)
Volume-
⑤ Lecture
6 Titre précédent
⑦ Pause4
⑧ Marche / Arret
⑨ Réglage de la touche de l'appareil pour SoundPort (voir ci-dessus) / Commuter vers les commandes SoundPort
10 Sélection de la source + (le plus proche source audio)
11 Réglage de son + (le plus proche réglage de son)
12 Sélection de la source - (précedent source audio)
13 Titre suivant
14 Arrêt
App Smart Studio
L'intelligence de bout en bout: l'App Loewe Smart Audio. Écoutez votre musique stockée sur votre smartphone avec le lecteur audio intuitif et de haute qualité de Loewe. disponible Gratisement dans le Apple App Store ou Google Play Store.

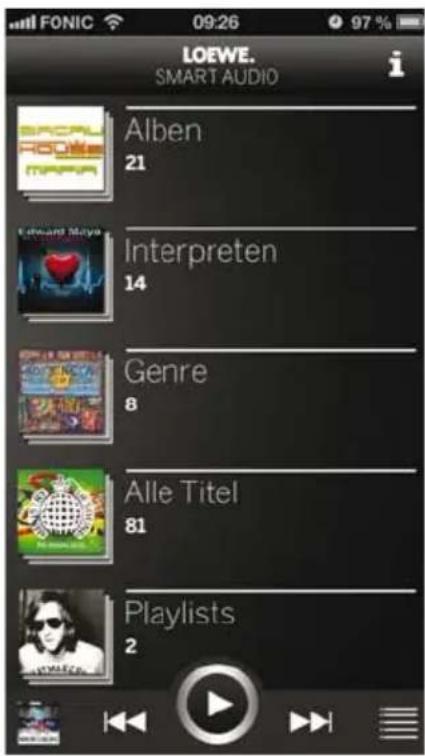

L'écran de démarriage fournit un aperçu structuré de la musique stockée localement. Consultez le contenu en un coup d'oeil et accédez en quelques clicks au titre de votrechoix.

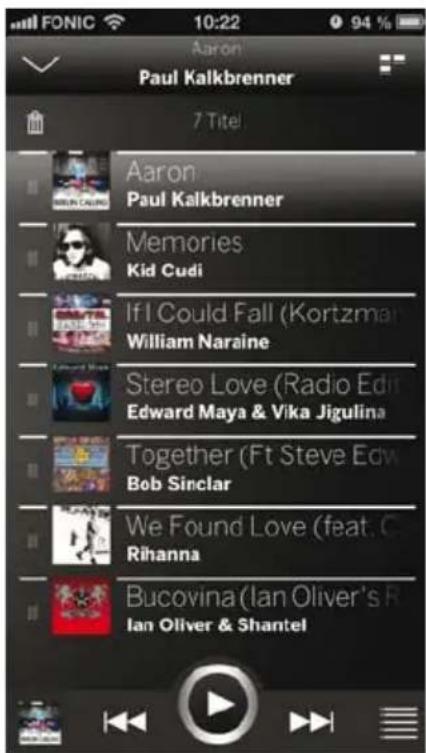

La totalité des titres dénièrement écoutés seront ajoutés automatiquement à la liste d'écoute. Vous pouze y acceder à tout moment à l'aide du symbole Listsitué en bas à droite. Dans cette liste, il est possible de supprimer ou déplacer tous les titres. Utilisez pour cela le symbole de la corbeille ou la partie gauche de chaque entrée de la liste.
Lescoins actifs permettent non seulement de sauter dans la liste de lecture, mais également d'acceder en un seul cli c à l'écran standard ou au lecteur.

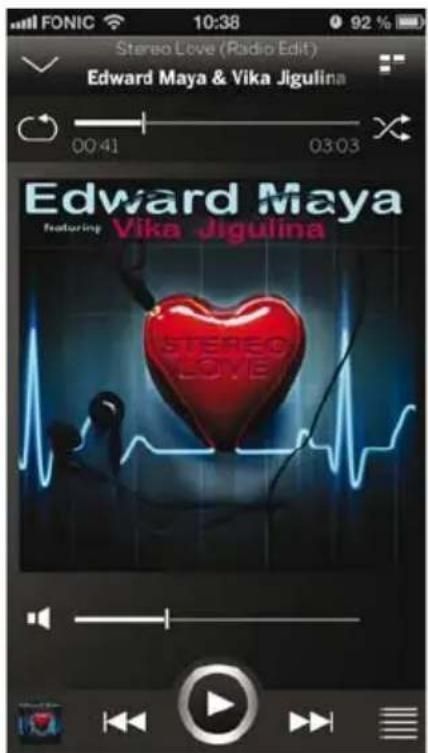

Le lecteur affiche toujours la chanson en cours de lecture avec toutes ses options de contrôle. Le symbole AirPlay vous permet de selectionnerrapidement tous les hautparleurs disponibles.
SoundPort / SoundPort Compact / SoundPort Mini
Notice d'utilisation
iDevices supportés
Variantes de télécommandes pouvant être utilisées
iDevices的支持es
1 État au 18 février 2014.
Sound Port - connecteur Lightning:
iPhone 5, iPhone 5c, iPhone 5s
iPad (4ème génération), iPad mini, iPad mini avec Retina Display, iPad Air iPod touch (5ème génération), iPod nano (7ème génération)
Sound Port-USB:
iPhone, iPod touch, iPod nano
Sound Port Compact - connecteur Lightning:
iPhone 5, iPhone 5c, iPhone 5s
iPad (4ème génération), iPad mini, iPad mini avec Retina Display, iPad Air
iPod touch (5ème génération), iPod nano (7ème génération)
Sound Port Compact-USB:
iPhone, iPod touch, iPod nano
Sound Port Mini - connecteur Lightning:
iPhone 5, iPhone 5c, iPhone 5s
iPod touch (5ème génération), iPod nano (7ème génération)
Sound Port Mini-USB:
iPhone, iPod touch, iPod nano
Variantes de télécommandes pouvant'être utilisées
Cette liste comprend les variantes de télécommandes qui permettent de commander les fonctions du SoundPort.
Pour savoir comment configurer la télécommande pour la commande du SoundPort, reféréz-vous à la page 80.
Le code de l'appareil 31 est disponible en fonction de la télécommande utilisée. La référence d'article/ variante se trouve dans le compartment de batterie de la télécommande
Assist1(TV) 89900A13/89900A14
Caracteristiques techniques
| SoundPort SoundPort Compact | SoundPort Mini | ||
| Référence 52227x00 52228x00 | 52229x00 | ||
| Température de fonctionnement | 5°C ... 35°C | ||
| Taux d'humidité 30 % ... 85 % (pas de condensation) | |||
| Dimensions (LxHxP) (env.) 550 x 126 x 201 mm 415 x | 109 x 178 mm 280 x 91 | x 153 mm | |
| Poids 5,5kg 3,6kg 1,9kg | |||
| AC-IN (tension électrique) 220 -240 Volt, 50/60 Hz | |||
| Puisance consommée: Mode on (puissance audiomax.) | 103 W | 62 W | 48 W |
| Mode on (puissance audio 1/8) | 51 W | 40 W | 35 W |
| Mode Smart Standby | 2.1 W | 2.1 W | 0.8 W |
| Mode Standby | <= 0.5 W | <= 0.5 W | <= 0.5 W |
| USB A 2.0, Type A, fonction de charge, maximum 2,1 A | |||
| USB B | PC Audio, iTunes Lightning Sync | ||
| AUDIO IN | Prise jack 3.5mm, 1.0Vrms, 10kOhm | ||
| © | Casque, 32-200 Ohm | ||
| Haut-parleurs | 2 haut-parleurs à haute fréquence, chacun de 15 W2 haut-parleurs à large bande, chacun de 20W2 Woofer, chacunde 60W | 2 haut-parleurs à large bande, chacun de 20 W1 Woofer, 60 W | 2 haut-parleurs à large bande, chacun de 8 W1 Woofer, 20 W |
| Plage de transmission | 65 Hz - 20 kHz | ||
| Puisance de sortie(Sinus / Musikque) | 2 x 17 W + 1 x 50 W /2 x 34 W + 1 x 100 W | 2 x 10 W + 1 x 20 W /2 x 20 W + 1x 40 W | 2 x 6 W + 1 x 10 W /2 x 12 W + 1 x 20 W |
| Niveau de volume | 48 | 24 | |
| Transmission sans fil | Bluetooth 2,4 GHz, 10 m de portéeNFC | ||
| Protocoles Bluetooth | A2DP, 2.1+EDR, AVRCP1.4, HS, HFP1.6 (Wideband Speech)aptX-Decoder, ATI, AEC | ||
SoundPort / SoundPort Compact / SoundPort Mini
Notice d'utilisation
Protection de l'environnement
Déclaration de conformité
Protection de l'environnement
Emballage et carton
Pour la mise au rebut de l'emballage, nous avons, selon les décrets nationaux, versé une rémunération à des entreprises de récepération pour collecter les emballages chez nos revendeurs. Nous vous conseillons cependant de conserver le carton original et les matériaux d'emballage afin de garantir une protection optimale de l'appareil lorsque celui-ci doit être transporte.
L'appareil
Attention: la directive europeenne 2002/96/CE reglemente la reprise, le traitement et le recyclage en bonne et due forme des apparciels electroniques usages. C'est pourquoi les apparciels electroniques usages doivent etre éliminés séparément des autres. Ne jetez pas cet apparéil dans la poubelle domestique normale! Si vous achetez un apparéil neuf similaire, vous pouvez déposer votre ancien apparéil gratuitement dans l'un des point de reprise indiqués, voire chez vous revendeur spécialisé.
Vous pourrez obtenir d'autres détails sur la reprise (valables également pour les pays non-europeens) auprès de votre administration locale.
Files
Conformément aux reglementations concernant les piles, vous ne devez pas jeter les piles usages dans la poubelle domestique normale. Veuillez jeter vos piles usages dans les conteneurs mis à disposition chez les commercants. Vote reventeur dispose également d'un conteneur de collecte des piles usages.
Déclaration de conformité
L'appareil porte le marquage CE et respecte les normes europeennes legales. Vous pouvez télécharger la déclaration de conformité complète sur notre page d'accueil.
SoundPort / SoundPort Compact / SoundPort Mini
Notice d'utilisation
Informations juridiques
Mentions legales
Informations juridiques
« Made for iPod», « Made for iPhone» et « Made for iPad» signifient qu'un accessoire électronique a été développé spécifique pour l'iPod, l'iPhone ou l'iPad et que son développement certifie qu'il répond aux normes de performance Apple. Apple n'est pas responsable du fonctionnement de cet accessoire, ni de sa conformité aux normes réglementaires et de sécurité.
iPad, iPad mini et iTunes sont des marques déposées d'Apple Inc. aux États-Unis et dans d'autres pays.
SoundPort / SoundPort Compact:
SoundPort Mini:
Mentions légales
Loewe Technologies GmbH Date de rédaction 05/14-4.0 TB Industriestraße 11 © Loewe Technologies GmbH, Kronach D-96317 Kronach
Tous droits réservés, y compris yeux de la traduction, des modifications techniques et des erreurs.
SoundPort / SoundPort Compact / SoundPort Mini Notice d'utilisation
SoundPort / SoundPort Compact / SoundPort Mini
Handfri fonction 190
for at du valgte et Loewe produit!
E-mail: info@octeuropeparts.dk
E
Gaplasa S.A
E-mail: loewe.france@loewe-fr.com
FIN
EETEuroparts
Loewe Finland
Metsänneidonkuja 12
02130 Espoo, Finland
Tel +358947850900
www.eeteuroparts.fi
GB IRL
Loewe UK Limited
