BEDIENUNGSANLEITUNG PAC FX140 ECO DELONGHI

• Betriebsanleitung . . . . . . . . . . . . .pag. 34

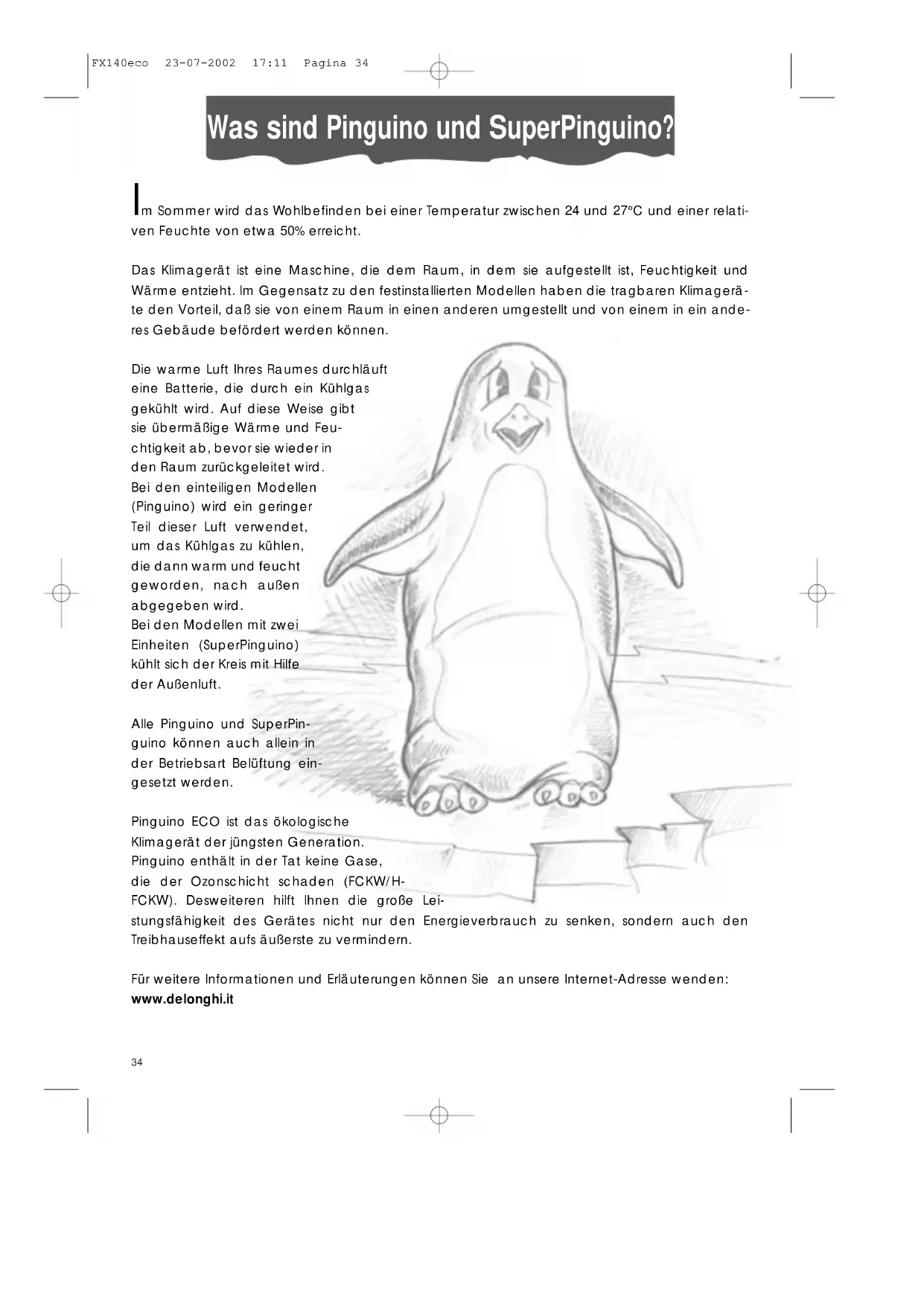

• Conditions standards: Température interne: 27°C 47% Humidité relative Température externe: 35°C 41% Humidité relative Le transport, la charge, le nettoyage, la récupération et l’élimination du réfrigérant doivent être effectués exclusivement par des centres de service après-vente agréés par le Fabricant. L’élimination de l'appareil doit être exécutée exclusivement par un personnel spécialisé agréé par le Fabricant. FX140eco 23-07-2002 17:11 Pagina 3334 Im Sommer wird das Wohlbefinden bei einer Temperatur zwischen 24 und 27°C und einer relati- ven Feuchte von etwa 50% erreicht. Das Klimagerät ist eine Maschine, die dem Raum, in dem sie aufgestellt ist, Feuchtigkeit und Wärme entzieht. Im Gegensatz zu den festinstallierten Modellen haben die tragbaren Klimagerä- te den Vorteil, daß sie von einem Raum in einen anderen umgestellt und von einem in ein ande- res Gebäude befördert werden können. Die warme Luft Ihres Raumes durchläuft eine Batterie, die durch ein Kühlgas gekühlt wird. Auf diese Weise gibt sie übermäßige Wärme und Feu- chtigkeit ab, bevor sie wieder in den Raum zurückgeleitet wird. Bei den einteiligen Modellen (Pinguino) wird ein geringer Teil dieser Luft verwendet, um das Kühlgas zu kühlen, die dann warm und feucht geworden, nach außen abgegeben wird. Bei den Modellen mit zwei Einheiten (SuperPinguino) kühlt sich der Kreis mit Hilfe der Außenluft. Alle Pinguino und SuperPin- guino können auch allein in der Betriebsart Belüftung ein- gesetzt werden. Pinguino ECO ist das ökologische Klimagerät der jüngsten Generation. Pinguino enthält in der Tat keine Gase, die der Ozonschicht schaden (FCKW/H- FCKW). Desweiteren hilft Ihnen die große Lei- stungsfähigkeit des Gerätes nicht nur den Energieverbrauch zu senken, sondern auch den Treibhauseffekt aufs äußerste zu vermindern. Für weitere Informationen und Erläuterungen können Sie an unsere Internet-Adresse wenden: www.delonghi.it Was sind Pinguino und SuperPinguino? FX140eco 23-07-2002 17:11 Pagina 3435 DEUTSCH Sicherheitshinweise

• Dieses Gerät wurde ausschließlich als Haushaltsgerät zum Kühlen von Wohnräumen entwickelt und darf nicht zweckentfremdet werden.

• Eingriffe oder Änderungen, die die Betriebseigenschaften des Gerätes verändern, stellen eine Gefahrenquelle dar.

• Das Gerät muß gemäß den inländischen Vorschriften für den Anlagenbau installiert werden.

• Eventuelle Reparaturen am Gerät dürfen ausschließlich durch vom Händler autorisierte Kunden- dienststellen ausgeführt werden. Reparaturen, die von Nichtfachleuten vorgenommen werden, können gefährlich sein.

• Bei Beschädigung des Versorgungskabels darf dieses ausschließlich von Personal ausgewechselt werden, das hierzu vom Hersteller autorisiert ist.

• Dieses Gerät darf ausschließlich von Erwachsenen bedient werden. Verhindern Sie, daß Kinder damit spielen.

• Das Gerät darf nur an eine einwandfrei geerdete Steckdose angeschlossen werden. Lassen Sie im Zweifelsfall Ihre Hausstromversorgungsanlage von einem Elektriker überprüfen.

• Vermeiden Sie möglichst die Verwendung von Verlängerungskabeln.

• Vor Beginn jeder Reinigungs- oder Wartungsarbeit stets den Netzstecker aus der Steckdose ziehen.

• Ziehen Sie zum Verstellen des Gerätes nicht dirket am Netzkabel.

• Das Gerät nicht in der Nähe von Wärmequellen aufstellen oder in Räumen, wo die Luft Gas, Schwefel oder Öl enthalten könnte.

• Wird das Gerät in Bereichen eingesetzt, in denen kein Luftaustausch gegeben ist, müssen ent- sprechende Vorsichtsmaßregeln getroffen werden, um zu verhindern, daß eventuelle Kühlga- sverluste im Raum eine Stauung verursachen, die zu Brandgefahr führen könnte.

• Dieses Gerät darf nur in Räumen mit einem Volumen von mehr als 15 m

verwendet bzw. verwahrt werden.

• Stellen Sie keine schweren oder heißen Gegenstände auf das Gerät.

• Reinigen Sie die Filter mindestens einmal pro Woche.

• Verwenden Sie keine Heizungen in der Nähe des Klimagerätes.

• Transportieren Sie das Gerät nur in vertikaler Stellung bzw. auf eine Seite gelegt. Entleeren Sie vor dem Transport den Kondenswasserbehälter und die Auffangschale. Vor der erneuten Inbetriebsetzung nach dem Transport, warten Sie mindestens 1 Stunde ab.

• Das Verpackungsmaterial kann recycelt werden. Entsorgen Sie es daher in den entsprechen- den Behältern für getrennte Abfallsammlung. FX140eco 23-07-2002 17:11 Pagina 3536

Nachstehend finden Sie alle erforderlichen Hinweise, um den Betrieb Ihres Klimagerätes aufs Beste vorzubereiten. Bei der Verwendung des Gerätes ist stets darauf zu achten, daß die Luftansaug- und Luftau- slaßöffnungen nicht versperrt sind.

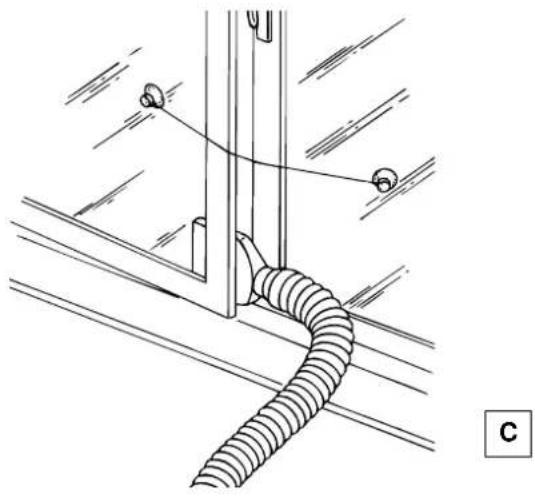

• Sollten Sie ein Fenster mit zwei Flügeln haben, verwenden Sie die mitgelieferten Saugköpfe , damit die Fenster ange- lehnt bleiben (Abb. C).

• Bringen Sie am Schlauchende die Düse für Fenster an..

• Bringen Sie das Klimagerät in die Nähe eines Fensters oder einer Balkontür.

• Öffnen Sie das Fenster bzw. die Balkontür einen Spalt und positionieren Sie die Düse wie auf Abbildung B dargestellt.

Vorbereitung für den Betrieb

Wenige, einfache Arbeitsgänge und Pinguino bringt Ihnen Ihr Wohlbefinden zurück:

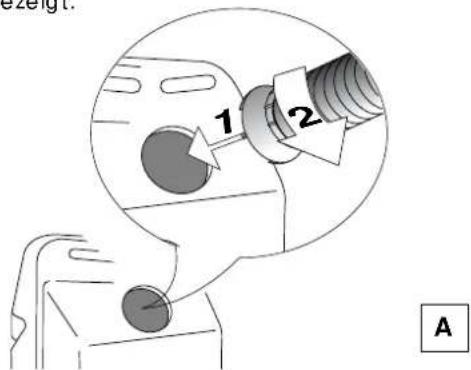

• Befestigen Sie den Luftablaßschlauch in der entsprechenden Aufnahme , die sich auf der Geräterückseite befindet. Führen Sie ihn so ein, wie auf Abbildung A gezeigt.

FX140eco 23-07-2002 17:11 Pagina 3637 DEUTSCH Vorbereitung für den Betrieb

KLIMATISIERUNG MIT FESTINSTALLATION

Wenn Sie es wünschen, kann Pinguino auch zeitweilig festinstalliert werden.

• Bringen Sie den mitgelieferten Flansch an der Öffnung an.

• Befestigen Sie den Schlauch in der entsprechenden Aufnahme, die sich auf der Geräterückseite befindet (Abb. A).

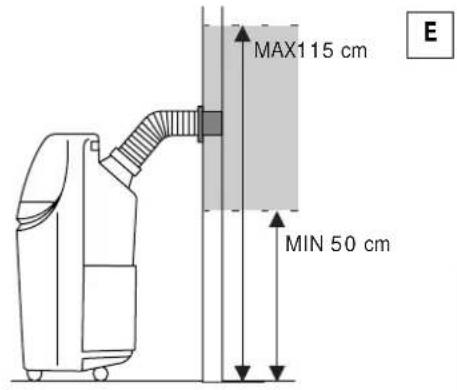

• Bringen Sie das Schlauchende am Flansch an wie auf Abbildung E gezeigt.

In diesem Fall gehen Sie wie folgt vor:

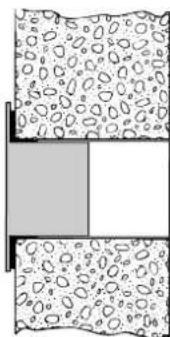

• Bohren Sie eine Öffnung in eine Außenwand oder in die Scheibe eines Fensters. Beachten Sie die auf Abbildung D angegebenen Höhen und Abmessun- gen der Öffnung. 30 cm 30 c

MAX115 cm MIN 50 cm Wenn der Schlauch nicht angeschlossen ist, kann die Öffnung mit dem Flanschstöpsel verschlossen werden. Hinweis: Wenn Sie eine zeitweilige Festinstallation vor- nehmen, empfehlen wir Ihnen, eine Tür einen Spalt offen zu lassen (1 cm genügt völlig), damit der richtige Lauftaustausch gewährlei- stet ist.

In der Fenster-scheibeIn der Wand: Wirempfehlen Ihnen,den Bereich derWand mit einemgeeigneten Isolier-material zu isolie- ren. im Holzrah-men derBalkontür

ENTFEUCHTEN Stellen Sie das Gerät im Raum auf, ohne den Schlauch anzuschließen. Auf diese Weise wird die entfeuchtete Luft direkt in den Raum abgegeben. FX140eco 23-07-2002 17:11 Pagina 37Einschalten und Funktionswahl ELEKTRISCHER ANSCHLUß Bevor Sie den Netzstecker an der Steck- dose anschließen, folgendes überprüfen:

• ob die Netzspannung mit der auf dem Typenschild angegebenen übereinstimmt;

• ob die Strombelastung der Steckdose und des Stromnetzes der des Gerätes entspri- cht;

• ob der Gerätestecker für die Steckdose geeignet ist, sollte dies nicht der Fall sein, lassen Sie ihn auswechseln;

• ob die Steckdose einwandfrei geerdet ist. Der Hersteller übernimmt keinerlei Haf- tung, wenn diese Unfallverhütungsvorsch- rift nicht beachtet werden sollte.

Das Auswechseln des Netzanschlußkabels darf nur durch Fachpersonal vorgenommen werden. KÜHLEN Ist das Klimagerät ausgeschaltet, befindet sich der Funktionswahlschalter auf Position "O". Um zu kühlen verfahren Sie wie folgt:

1. Drehen Sie den Funktionswahlschalter im

• Wenn Sie das große Eiskristallsymbol auf das Bezugszeichen positionieren, arbeitet das Gerät im Kühlbetrieb mit höchster Gebläsegeschwindigkeit.

• Positionieren Sie das kleine Eiskristallsymbol auf das Bezugszeichen, arbeitet das Gerät im Kühlbetrieb mit niedrigster Gebläsegeschwindigkeit.

2. Wählen Sie jetzt die gewünschte Tempera-

tur, indem Sie den Raumthermostatschalter drehen. Hinweis Die Temperatur ist nicht in Graden angege- ben. Wir empfehlen Ihnen daher, den Raumthermostatschalter auf die kälteste Tem- peratur einzustellen: Hat die Temperatur den gewünschten Behaglichkeitsgrad erreicht, drehen Sie den Thermostatschalter langsam im Uhrzeigersinn, bis der Thermostat einsetzt und den Betrieb unterbricht. Auf diese Weise haben Sie das Gerät auf den richtigen Beha- glichkeitsgrad programmiert, der vom Thermo- stat automatisch beibehalten wird, wodurch Sie gleichzeitig eine beachtliche Energieein- sparung erzielen. Sobald das Klimagerät die gewünschte Temperatur erreicht hat, arbeitet es nur im Belüftungsbetrieb weiter.

ENTSORGUNG DER ÜBERSCHÜSSIGEN FEUCH-

GUNGEN KANN ES ZU EINEM ÜBERSCHUß AN

LUFTREINIGUNG Ihr Klimagerät ist mit einem speziellen elektro- statischen, hochwirksamen Filter ausgestat- tet. FILTRETE™ ist in der Lage, kleinste Partikel aufzufangen (bis zu 0,3 Mikron, das entspricht 0,3 Tausendsteln eines Millimeters). Daher kann das Gerät auch als wirklicher Luf- treiniger eingesetzt werden. Drehen Sie den Betriebswahlschalter im Uhrzeigersinn.

• Wird das große symbol punkt gedreht, arbeitet das Gerät be maximaler Ventilation- sgeschwindigkeit im Luftreinigungsbetrieb.

• Wird das kleine symbol auf den Bezug- spunkt gedreht, arbeitet das Gerät bei niedrigster Ventilationsgeschwindigkeit im Luftreinigungsbetrieb.

ENTFEUCHTEN Arbeitet das Gerät im Kühlbetrieb, reduziert es automatisch die im Raum vorhandene, übermäßige Luftfeuchtigkeit. Diese wird über den Ablaßschlauch abgeführt. Möchten Sie hingegen nur die übermäßige Feuchtigkeit im Raum beseitigen, ohne die Temperatur dabei herabzusetzen, drehen Sie den Betriebswahlschalter im Uhrzeigersinn bis zum Symbol . Hinweis Während dem Entfeuchungsbetrieb ist die Luft, die aus dem Ausströmgitter austritt, kälter als die Ihres Raumes. Hingegen tritt aus der Schlauchaufnahme auf der Geräterück- seite wärmere Luft aus.

FX140eco 23-07-2002 17:11 Pagina 3839 DEUTSCH Betriebsarten/Kontrollampen

AUSSCHALTUNG DES GERÄTES

UM DAS GERÄT GÄNZLICH ABZUSCHALTEN, BRINGEN SIE DEN FUNKTIONSWAHLSCHALTER IN POSI- TION "O" UND ZIEHEN DEN NETZSTECKER. DER START DER BETRIEBSARTEN KANN SICH NACH DEM DREHEN DES WAHLSCHALTERS GERINGFÜGIG VERZÖGERN. KONTROLLAMPEN Die Kontrollampen zeigen den Betrieb des Gerätes an. FUNKTION LED /

KÜHLUNG an* an ENTFEUCHTEN an** an LUFTREINIGEN - an *Die Kontrollampen schalten 3 Minuten nach dem Einschalten des Gerätes ein (d.h., wenn der Kompressor zu arbeiten beginnt). Sie schalten ab, wenn die mit dem Thermostat eingegebene Temperatur erreicht wurde. ** Die Kontrollampen schalten 3 Minuten nach dem Einschalten des Gerätes ein (d.h., wenn der Kompressor zu arbeiten beginnt). Im Entfeuchterbetrieb arbeitet das Gerät ununterbrochen. Ist die Temperatur jedoch zu nie- drig, setzt der Frostschutzthermostat ein und unterbricht den Betrieb. FX140eco 23-07-2002 17:11 Pagina 3940 Um die optimale Leistung Ihres Klimagerätes zu erzielen, hier einige Hinweise:

• Schließen Sie die Fenster und Türen des zu kühlenden Raumes. Nur im Falle, daß die Installation durch eine Wandöffnung erfolgt ist, eine Türe oder ein Fenster leicht geöffnet halten, um den richtigen Luftau- stausch zu gewährleisten.

• Damit Ihr Gerät energiesparend arbeitet, den Raum vor direkter Sonnenbestrahlung schützen, indem Sie die Vorhänge zuziehen und/oder die Rolläden teilweise herablassen.

• Legen Sie keine Gegenstände auf das Kli- magerät.

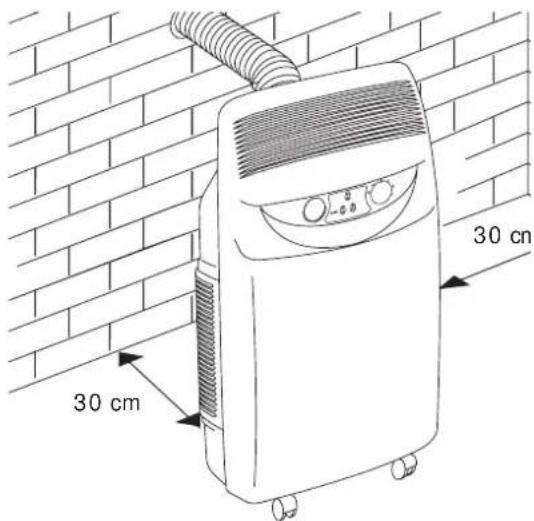

• Lassen Sie den Lufteingang und den Luftausgang am Gerät frei.

• Vergewissern Sie sich, daß sich keine Wär- mequellen im Raum befinden.

• Das Gerät nicht Witterungseinflüssen (Regen, Sonne, Frost usw.) aussetzen. Hinweise Türen und Fenster schließen Fensterläden schließen oder Gardinen bzw. Vorhänge zuziehen

• Kontrollieren Sie, daß das Klimagerät eben steht. Befestigen Sie hierzu gegebenenfal- ls die beiden Rollenfeststeller unter den vorderen Rollen .

Bevor Sie mit Reinigungs- bzw. Wartungsar- beiten beginnen, schalten Sie das Gerät aus: Stellen Sie den Wahlschalter auf Position "O" und ziehen Sie dann stets den Netzstecker aus der Steckdose.

REINIGUNG DES GERÄTEGEHÄUSES

Wir empfehlen Ihnen, das Gerät mit einem angefeuchteten Tuch zu reinigen und dana- ch mit einem trockenen Tuch abzuwischen. Das Klimagerät aus Sicherheitsgründen nicht mit Wasser reinigen. Vorsicht Verwenden Sie zur Reinigung nie Benzin, Alkohol oder Lösemittel. Sprühen Sie keine Insektizide oder ähnliches auf das Gerät. Verwenden Sie zur Reinigung der Teile des Kühlkreises bzw. zur Beschleunigung des Abtauvorgangs keine scharfen bzw. spitzen Gegenstände.

REINIGUNG DER LUFTFILTER

Um die Leistungsfähigkeit Ihres Klimagerätes nicht zu beeinträchtigen empfehlen wir:

1. den antibakteriellen Filter einmal wöchentlich zu

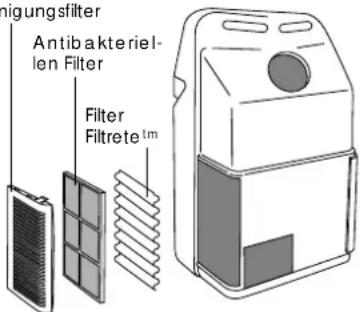

bei Saisonende und vor dem Wegstellen des Klimagerätes auszuwe- chseln. Die Luftreinigungsfilter befinden sich hinter den beiden Luftansauggittern, die ihrerseits als Filteraufnahme dienen. Zur Reinigung der Filter verfahren Sie wie folgt:

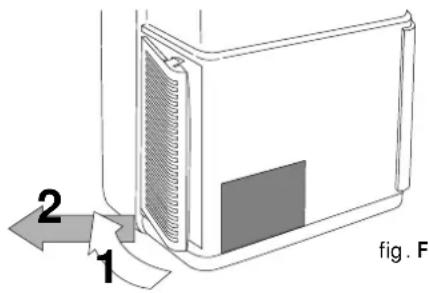

1. Entfernen Sie die Luftansauggitter, indem

Sie diese nach außen drehen (siehe Abb. F) Um den abgelagerten Staub vom antibakte- riellen Filter zu entfernen, verwenden Sie einen Staubsauger. Ist er stark verschmutzt, waschen Sie ihn in warmem Wasser und spü- len ihn danach mehrmals. Die Wassertempe- ratur sollte unter 40° liegen. Den gereinigten Filter vollkommen trocknen lassen, bevor Sie ihn erneut einsetzen. Waschen Sie den Filter Filtretetm nicht, da diesdessen Filterleistung herabsetzen könnte.

KONTROLLEN VOR DER WIEDERINBETRIEB-

NAHME Prüfen Sie, ob das Netzkabel und der Netz- stecker in einwandfreiem Zustand sind. Bea- chten Sie, daß die Aufstellungsvorschriften eingehalten werden.

AUFBEWAHREN DES GERÄTES

Lassen Sie das Wasser aus der Sammelschale ab, indem Sie den Stüpsel des Abflußschlau- chs entfernen. Ziehen Sie die Kondenswasser- schale heraus, die sich auf der Geräterücksei- te befindet und entleeren Sie diese. Setzen Sie sie danch wieder ordnungsgemäß ein. Reinigen Sie die Antibakterienfilter und lassen Sie diese vollkommen trocknen, bevor Sie sie erneut einsetzen.

2. Entfernen Sie den 1. Filter FILTRETE

3. Entfernen Sie die Filteraufnahme des anti-

bakteriellen Filters, indem Sie ihn aus dem Außengitter aushaken. FX140eco 23-07-2002 17:11 Pagina 4142 Im Falle eventueller Betriebsstörungen

STÖRUNG URSACHEN ABHILFEN

Das Klimagerät funktioniert nicht

• Die Stromzufuhr ist unterbrochen

• Der Stecker ist nicht angeschlossen

• Das Gebläse ist blockiert

• Der Sicherheitsschwimmer hat eingesetzt

• Den Stecker einstecken

• Kundendienst anfordern

• Die Schale entleeren Das Klimagerät funktioniert nur über einen kurzen Zei- traum

• Der Ablaßschlauch ist eingeklemmt

• Der Ablaßschlauch ist verstopft

• Der Ablaßschlauch ist geknickt

• Den Ablaßschlauch richtig positionieren

• Verstopfungen beseitigen, die den Luftablaß nach außen verhindern könnten

• Knicke beseitigen Das Klimagerät funktioniert, kühlt den Raum aber nicht

• Im Raum befindet sich eine Wärmequelle (Heizkörper, Lampe usw.) oder es halten sich zu viele Personen auf

• Der Luftablaßschlauch ist aus seiner Aufnah- me geglitten

• Luftfilter verstopft

• Raumabmessungen bzw. -bedingungen ent- sprechen nicht der Geräteleistung

• Wärmequelle beseitigen

• Schlauch in seine Aufnahme einsetzen

• Filter reinigen/auswechseln

• Filter reinigen/auswechseln Unangenehmer Geruch im Raum

• Luftfilter verstopft Kondenswasserver- lust der internen Einheit des Klima- gerätes

• Auffangschale Kondenswasser voll

• Falsche Geräteinstallation

• Auffangschale entleeren oder das Wasser über den Konden- swasserschlauch ablassen, der sich auf der Geräterückseite befindet

• Siehe Seite 36 für die korrekte Installation des Gerätes Kondenswasserverlu- st der internen Einheit des Klimagerätes

• Die Sicherheitsvorrichtung des Gerätes hat angesprochen

• 3 Minuten abwarten Die Kontrollampe “full” ist einge- schaltet

• Auffangschale Kondenswasser voll • Auffangschale entleeren. Bleibt die Kontrollampe eingeschal- tet, den Kundendienst hinzu- ziehen FX140eco 23-07-2002 17:11 Pagina 4243 DEUTSCH Technische Eigenschaften OPTIMALE BETRIEBSBEDINGUNGEN (KÜHLUNG) Raumtemperatur 21 ÷ 32°C Außentemperatur 21 ÷ 43°C TECHNISCHE EIGENSCHAFTEN Anschlußspannung siehe Typenschild Max. Leistungsaufnahme bei Kühlung “ Max. Leistungsaufnahme beim Entfeuchten “ Kühlleistung* “ Ventilatorgeschwindigkeitsstufen 2 Abmessungen:
