PAC FX140 ECO - Climatisation DELONGHI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur mobile
Capacité de refroidissement	14000 BTU/h
Classe énergétique	A+
Dimensions (L x P x H)	44 x 39 x 76 cm
Poids	35 kg
Niveau sonore	65 dB(A)
Fonctionnalités supplémentaires	Déshumidification, ventilateur
Utilisation	Idéal pour les pièces jusqu'à 45 m²
Entretien	Filtre à air lavable, réservoir d'eau à vider
Sécurité	Protection contre la surchauffe, arrêt automatique
Accessoires inclus	Tuyau d'évacuation, télécommande
Garantie	2 ans

FOIRE AUX QUESTIONS - PAC FX140 ECO DELONGHI

Comment installer le DELONGHI PAC FX140 ECO ?

Assurez-vous de placer l'unité sur une surface plane et stable. Connectez le tuyau d'évacuation à l'arrière de l'appareil et dirigez-le vers l'extérieur par une fenêtre ou une ouverture appropriée.

Quel est le niveau sonore du DELONGHI PAC FX140 ECO ?

Le DELONGHI PAC FX140 ECO fonctionne à un niveau sonore d'environ 47 dB, ce qui le rend relativement silencieux pour un climatiseur portatif.

Comment nettoyer le filtre de l'appareil ?

Retirez le filtre situé à l'arrière de l'appareil, puis lavez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Quelle est la superficie recommandée pour l'utilisation du DELONGHI PAC FX140 ECO ?

Ce modèle est recommandé pour des pièces d'une superficie allant jusqu'à 140 m², selon les conditions d'isolation et la température extérieure.

Puis-je utiliser le DELONGHI PAC FX140 ECO comme déshumidificateur ?

Oui, le DELONGHI PAC FX140 ECO dispose d'une fonction déshumidification qui peut être utilisée indépendamment de la fonction de refroidissement.

Comment régler la température sur le DELONGHI PAC FX140 ECO ?

Utilisez le panneau de contrôle ou la télécommande pour régler la température souhaitée. L'appareil affichera la température réglée sur l'écran.

Que faire si le climatiseur ne refroidit pas correctement ?

Vérifiez que le filtre est propre, que l'unité est correctement installée et que le tuyau d'évacuation n'est pas obstrué. Assurez-vous également que les fenêtres et les portes sont fermées.

Quelle est la consommation énergétique du DELONGHI PAC FX140 ECO ?

Le DELONGHI PAC FX140 ECO a une classe énergétique A+, ce qui en fait un appareil économe en énergie. Sa consommation varie en fonction de l'utilisation et des conditions ambiantes.

Comment stocker le DELONGHI PAC FX140 ECO pendant l'hiver ?

Avant de le stocker, nettoyez le filtre, videz le réservoir d'eau, et rangez l'appareil dans un endroit sec et frais, à l'abri des intempéries.

Où puis-je trouver des pièces de rechange pour le DELONGHI PAC FX140 ECO ?

Les pièces de rechange peuvent être commandées auprès du service client De'Longhi ou via des revendeurs agréés. Vérifiez le site Web officiel pour plus de détails.

MODE D'EMPLOI PAC FX140 ECO DELONGHI

Nous vous remercions d'avoir choisi un produit De'Longhi, le plus important fabricant mondial de climatiseurs portables. Des années d'expérience dans le monde entier nous permettent d'améliorer constamment la qualité et les performances de Pinguino. Nous sommes certains que vous serez immédiatement satisfait de votre achat et que vous profiterez pendant longtemps de la fraîcheur et du bien-être que Pinguino cré. Nous vous prions de bien vouloir consacrer un peu de temps à la lecture de ce mode d'emploi et de le conserver soigneusement. Ses conseils vous permettront d'obtenir les meilleurs résultats de votre Pinguino en toute sécurité.

Verehrter Kunde

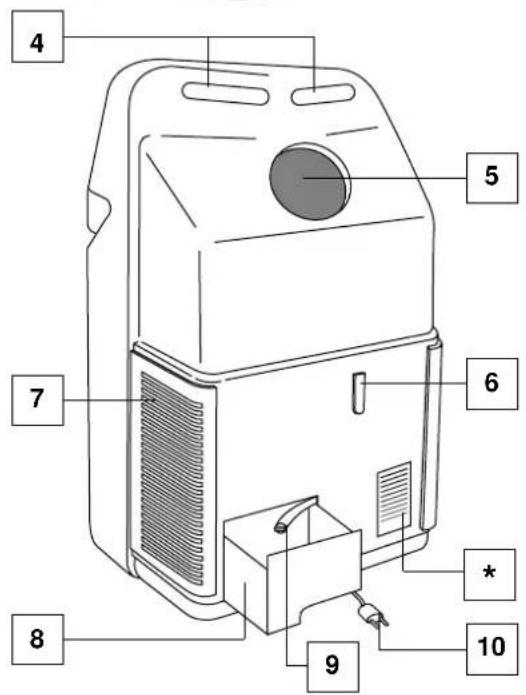

* targa caratteristiche * serial plate
* plaquette des données * Typenschild

4 5 6 7 * 8 9 10

* Typeplaatje * etiqueta de calificación
* etiqueta de especificações

PANNELLO COMANDI • CONTROL PANEL • PANNEAU DE COMMANDE • BEDIENUNGSBLENDE • BEDIENINGSPANEEL • TABLERO DE MANDOS • PAINEL DE COMANDOS

ACCESSORI • ACCESSORY-SET • ACCESSOIRES • ZUBEHÖR • ACCESSOIRES • ACCESORIOS
- ACESSÓRIOS

Avvertenze

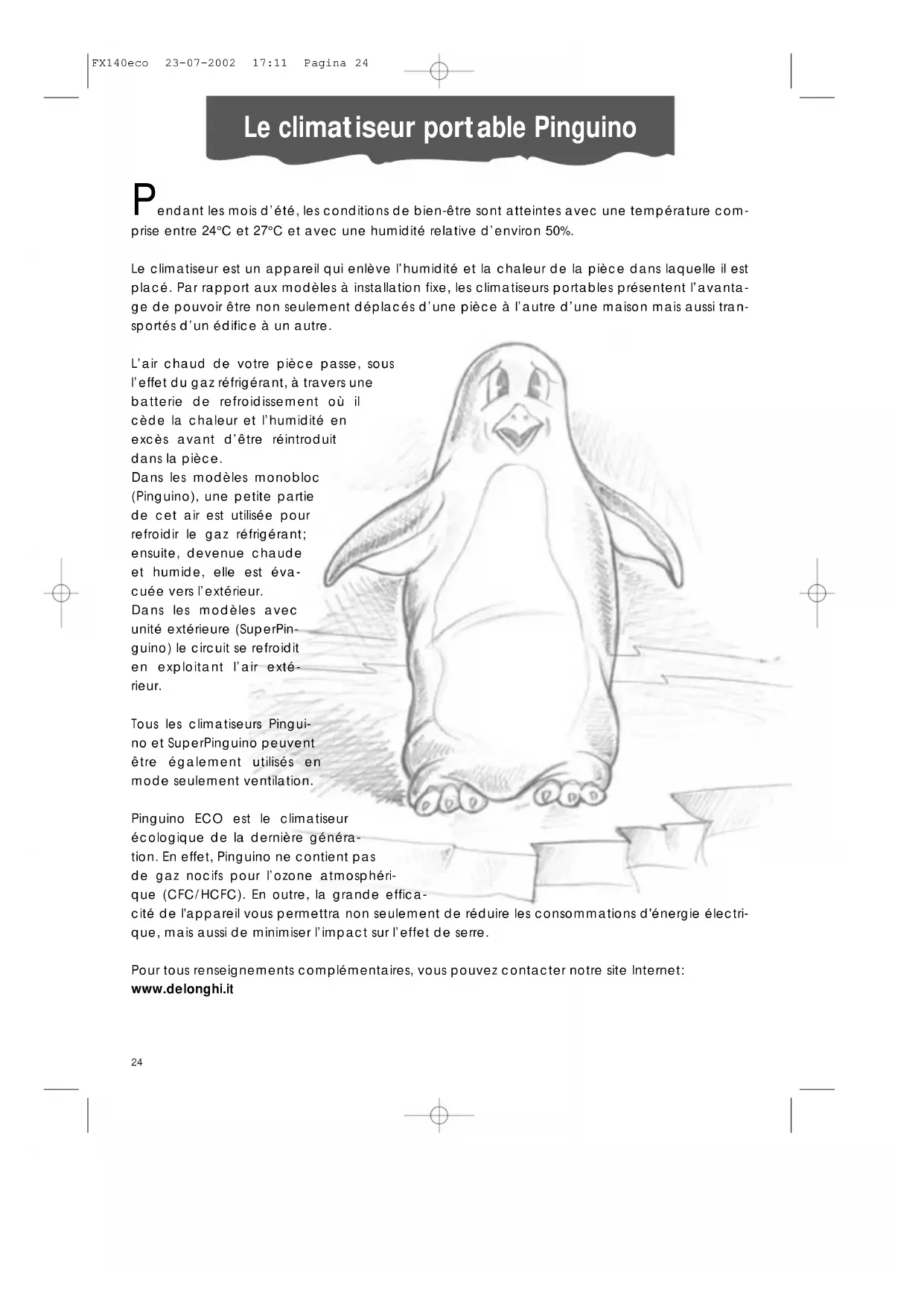

Le climatiseur portable Pinguino

Pendant les mois d'été, les conditions de bien-être sont atteintes avec une température comprise entre 24°C et 27°C et avec une humidité relative d'environ 50%.

Le climatiseur est un appareil qui enlève l'humidité et la chaleur de la pièce dans laquelle il est placé. Par rapport aux modèles à installation fixe, les climatiseurs portables présentent l'avantage de pouvoir être non seulement déplacés d'une pièce à l'autre d'une maison mais aussi transportés d'un édifice à un autre.

L'air chaud de votre pièce passe, sous l'effet du gaz réfrigérant, à travers une batterie de refroidissement où il cède la chaleur et l'humidité en excès avant d'être réintroduit dans la pièce.

Dans les modèles monobloc (Pinguino), une petite partie de cet air est utilisée pour refroidir le gaz réfrigérant; ensuite, devenue chaude et humide, elle est évacuée vers l'extérieur.

Dans les modèles avec unité extérieure (SuperPinguino) le circuit se refroidit en exploitant l'air extérieur.

Tous les climatiseurs Pinguino et SuperPinguino peuvent être également utilisés en mode seulement ventilation.

Pinguino ECO est le climatiseur écologique de la dernière généra- tion. En effet, Pinguino ne contient pas de gaz nocifs pour l'ozone atmosphéri- que (CFC/HCFC). En outre, la grande effica- cité de l'appareil vous permettra non seulement de réduire les consommations d'énergie électrique, mais aussi de minimiser l'impact sur l'effet de serre.

Pour tous renseignements complémentaires, vous pouvez contacter notre site Internet: www.delonghi.it

Avertissements

• Cet appareil a été conçu pour la climatisation des locaux domestiques et il ne doit pas être destiné à d'autres usages.
• Il est dangereux de modifier ou altérer de n'importe quelle façon les caractéristiques de l'appareil.
  • L'appareil doit être installé selon les normes en vigueur dans le pays d'installation..
• Pour les éventuelles réparations, adressez-vous toujours et exclusivement aux Centres de Service Après-Vente agréés par la Firme de construction. Les réparations effectuées par un personnel non qualifié peuvent être dangereuses.
• Si le cordon d'alimentation est abîmé, il devra être remplacé exclusivement par un personnel spécialisé agréé par le Fabricant.
• Cet appareil doit être exclusivement utilisé par des adultes: ne pas laisser des enfants jouer avec le climatiseur.
• Cet appareil doit être relié à une efficace installation de mise à la terre. Faites contrôler l'installation électrique par un électricien qualifié.
• Evitez d'utiliser des rallonges pour le cordon d'alimentation électrique.
• Avant toute opération de nettoyage ou d'entretien, débranchez toujours la fiche de la prise de courant.
• Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil.
• N'installez pas l'appareil dans des locaux où l'air peut contenir du gaz, de l'huile, du soufre ou tout près de sources de chaleur.
• Si l'appareil est utilisé dans des zones sans renouvellement d'air, il est indispensable d'adopter des mesures adéquates afin d'éviter que des fuites éventuelles de gaz réfrigérant ne stagnent dans la pièce en entraînant des risques d'incendie.
• Cet appareil doit être utilisé et rangé dans des pièces ayant un volume supérieur à 15m ^3 .
• Attendez toujours 3 minutes au moins avant de remettre en marche l'appareil après qu'il a été éteint.
• Ne déposez pas d'objets lourds ou chauds sur l'appareil.
• Nettoyez les filtres au moins une fois par semaine.
• Evitez d'utiliser des appareils de chauffage tout près du climatiseur.
• Cet appareil doit être utilisé et rangé dans des pièces ayant un volume supérieur à 15m3.
• En cas de transport, l'appareil doit resté en position verticale ou être déposé sur un côté.
  Avant le transport, veillez à vider la cuvette recueillant l'eau de condensation ainsi que la bassine. Après un transport, attendez au moins 1 heure avant de mettre l'appareil en marche.
• Les matériaux utilisés pour l'emballage sont recyclables. Il est conseillé, par conséquent, de les déposer dans les conteneurs spéciaux pour le recyclage de ce type de déchets.

Opérations préliminaires avant l'utilisation

Vous trouverez ci-après toutes les indications nécessaires pour préparer de manière optimale le fonctionnement de votre nouveau climatiseur.

L'appareil doit toujours être mis en fonction après avoir vérifié s'il n'y a aucun obstacle à l'aspiration et au refoulement de l'air.

CLIMATISATION SANS INSTALLATION

Il suffit de quelques simples opérations et Pinguino vous garantira les conditions de bien-être souhaitées:

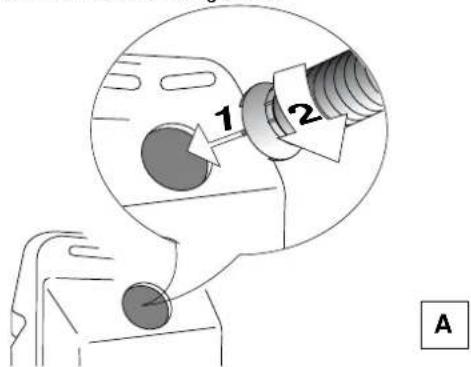

- Fixez le tuyau d'évacuation de l'air dans le logement prévu à cet effet sur la partie arrière de l'appareil, en l'insérant comme illustré à la figure A.

1 2 A

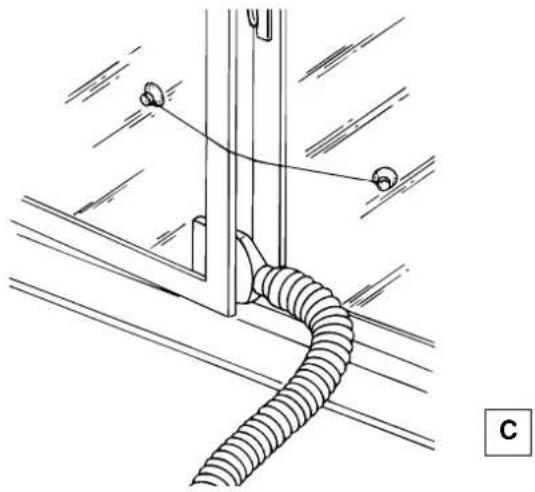

- Si vous avez une fenêtre à double battant, utilisez les ventouses 19ournies avec l'appareil pour maintenir les vitres légèrement entrouvertes (fig. C).

• Appliquez à l'extrémité du tuyau l'èm-bout pour fenêtre .18
• Approchez le climatiseur près d'une fenêtre ou d'une porte-fenêtre

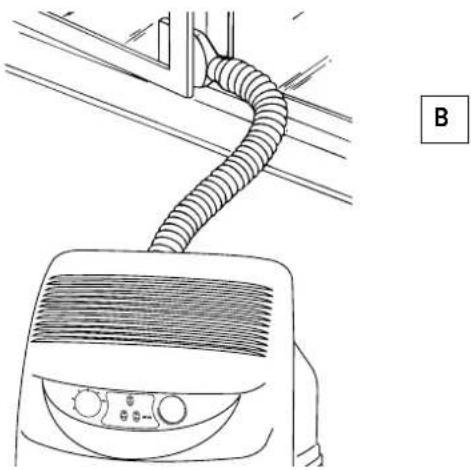

• Entrebâillez légèrement la fenêtre ou la porte-fenêtre et positionnez l'embout comme illustré à la figure B.

Opérations préliminaires avant l'utilisation

Si vous le souhaitez, Pinguino peut être aussi installé de manière semi-permanente.

30 cm 30

Dans ce cas, vous devrez accomplir les opérations suivantes:

- Percez un trou dans un mur communicant avec l'extérieur ou bien à travers la vitre d'une fenêtre. Respectez la mesure de la hauteur et les dimensions du trou indiquées dans la figure D.

Ø 106 mm

dans la vitre de la fenê- tre

dans le socle en bois de la porte-fenê-tre

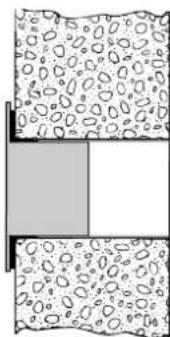

dans le mur, nous vous conseillons d'isoler la section du mur avec un matériau isolant approprié.

D

• Appliquez dans le trou l'accessoire bride 16 fourni avec l'appareil.
• Fixez le tuyau dans le logement prévu à cet effet sur la partie arrière de l'appareil (fig. A).

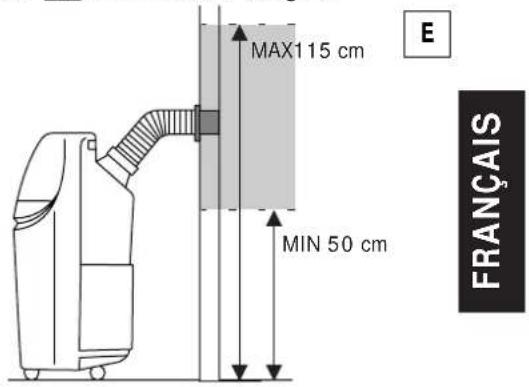

• Appliquez l'extrémité du tuyau à bride 16 mme illustré à la fig. E.

MAX115 cm MIN 50 cm E FRANÇAIS

Chaque fois que le tuyau 17 est pas raccordé, il est conseillé de boucher le trou au moyen du bouchon de la bride 16

REMARQUE:

Dans le cas d'une installation semi-permanente, nous vous conseillons de laisser une porte légèrement entrouverte (il suffit même d'1 cm) afin de garantir un renouvellement suffisant de l'air dans la pièce.

DESHUMIDIFICATION

Positionnez l'appareil dans la pièce sans insérer le tuyau; de cette manière l'air déshumidié sera diffusé directement dans la pièce.

Sélection des fonctions

BRANCHEMENT ELECTRIQUE

Avant de brancher la fiche à la prise de courant, vérifiez que:

• la tension du secteur corresponde bien à la tension indiquée dans les caractéristiques techniques;
• la prise et la ligne d'alimentation électrique soient dimensionnées pour la charge de l'appareil;
• la prise soit appropriée à la fiche d'ao l'appareil; en cas d'incompatibilité, faites remplacer la prise;
• la prise soit reliée à une installation de mise à la terre efficace. La firme constructrice décline toute responsabilité en cas de non respect de cette norme pour la prévention des accidents.

En cas de remplacement du câble d'alimentation, mettez-vous en contact avec du personnel spécialisé.

COMMENT CLIMATISER

Lorsque le climatiseur est éteint, le sélecteur de fonctions est sur la position "O". Pour actionner la fonction de climatisation, procédez de la manière suivante:

1. Tournez le bouton du sélecteur de fonctions dans le sens des aiguilles d'une montre:
2. En faisant coïncider le grand symbole du cristal ✕ avec l'index de référence, l'appareil fonctionnera en mode climatisation à la vitesse maximale de ventilation.

3. En faisant coïncider le petit symbole du cristal ✕ avec l'index de référence, l'appareil fonctionnera en mode climatisation à la vitesse minimale de ventilation.

4. Choisissez à présent la température souhaitée en tournant le bouton du thermostat d'ambiance.

Remarque

La température n'est pas exprimée en degrés. Nous vous conseillons, par conséquent, de tourner le bouton du thermostat d'ambiance sur la position de froid maximal: quand la température obtenue dans la pièce sera la température de bien-être souhaitée, tournez lentement le bouton du thermostat dans le sens des aiguilles d'une montre jusqu'au moment où le thermostat interviendra pour couper le fonctionnement de l'appareil. Vous aurez ainsi programmé le climatiseur sur le degré exact de confort souhaité que le thermostat maintiendra automatiquement, vous permettant d'obtenir en même temps une économie d'énergie considérable. Lorsqu'il intervient, le thermostat provoque une interruption momentanée de la fonction de climatisation et le climatiseur continuera à fonctionner en mode de ventilation seulement.

CET APPAREIL UTILISE UN SYSTÈME EXCLUSIF DE RECYCLAGE DE LA CONDENSATION POUR ÉLIMINER L'EXCÈS D'HUMIDITÉ. DANS DES CONDITIONS NORMALES, LA CONDENSATION EST ÉLIMINÉE AUTOMATIQUEMENT.

DANS DES CONDITIONS D'HUMIDITÉ ÉLEVÉE, UN EXCÈS D'EAU DE CONDENSATION PEUT S'ACCUMULER DANS LE RÉSERVOIR, SIGNALÉ PAR L'ÉCLAIRAGE DE LA LAMPE TÉMOIN 12 DANS CE CAS, IL SUFFIT DE VIDER LE RÉSERVOIR.

VEILLEZ À POSITIONNER CORRECTEMENT LE RÉSERVOIR; DANS LE CAS CONTRAIRE LA LAMPE TÉMOIN RESTERA ALLUMÉE.

COMMENT PURIFIER L'AIR AVEC LA VENTILATION

Votre climatiseur est équipé de deux filtres électrostatiques spéciaux à très haute efficacité: FILTRETETM de 3M. Ces filtres sont en mesure de capter des particules extrêmement petites (jusqu'à 0,3 millièmes de millimètres). Les filtres sont actifs pour toutes les fonctions sélectionnées

Si vous souhaitez seulement purifier l'air en aérant la pièce, tournez le sélecteur de fonctions dans le sens inverse à celui des aiguilles d'une montre.

• En plaçant le grand symbole en face de l'index de référence, l'appareil fonctionnera comme purificateur d'air à la vitesse maximale de ventilation.
• En plaçant le petit symbole en face de l'index de référence, l'appareil fonctionnera comme purificateur d'air à la vitesse minimale de ventilation.

COMMENT DÉSHUMIDIFIER

Quand l'appareil fonctionne en mode climatisation, il diminue automatiquement l'excès d'humidité de l'air présent dans la pièce. L'humidité est éliminée par l'intermédiaire du tuyau d'évacuation .9

Si vous souhaitez éliminer l'excès d'humidité sans rafraîchir la température, tournez le sélecteur de fonctions dans le sens des aiguilles d'une montre de manière à le positionner sur le symbole ♠.

Remarque:

En mode déshumidification, la grille de sortie de l'air diffuse de l'air plus froid par rapport à l'air ambiant. Tandis que l'air qui sort du logement du tuyau séué dans la partie arrière de l'appareil est plus chaud que l'air ambiant.

Predisposition des fonctions/Voyants lumineux

ARRETER L'APPAREIL

POUR ARRÊTER COMPLÈTEMENT L'APPAREIL, PLACEZ LE SÉLECTEUR DE FONCTIONS SUR LA POSITION "O" ET DÉBRANCHEZ LA FICHE.

LE DÉMARRAGE DES FONCTIONS PEUT SUBIR UN LÉGER RETARD PAR RAPPORT À LA ROTATION DU SÉLECTEUR.

VOYANTS LUMINEUX

Les voyants lumineux signalent le fonctionnement de l'appareil.

FONCTION	VOYANT♠ / ✘ 14	VOYANT ≈ 15
ETEINT	-	-
CLIMATISATION	allumé* allumé
DESHUMIDIFICATION	allumé** allumé
PURIFICATION	- allumé

* Les voyants s'allumeront 3 minutes après la mise en marche de l'appareil (c'est-à-dire lorsque le compresseur commencera à fonctionner). Les voyants s'éteindront lorsque la température réglée à l'aide du thermostat sera atteinte.
** Les voyants s'allumeront 3 minutes après la mise en marche de l'appareil (c'est-à-dire lorsque le compresseur commencera à fonctionner).

En fonction de déshumidification, l'appareil fonctionne en mode continu. Si la température est trop basse, le thermostat antigel intervient en interrompant le fonctionnement.

Conseils pratiques

Voici quelques conseils pratiques pour obtenir un rendement optimal de votre climatiseur:

- fermez toutes les portes et les fenêtres de la pièce à climatiser, sauf dans le cas d'une installation à travers un trou percé dans un mur. Dans ce cas, il est conseillé de laisser un entrebâillement d'une porte ou d'une fenêtre afin de garantir un bon renouvellement de l'air dans la pièce.

• N e pas utiliser l'appareil à l'extérieur.

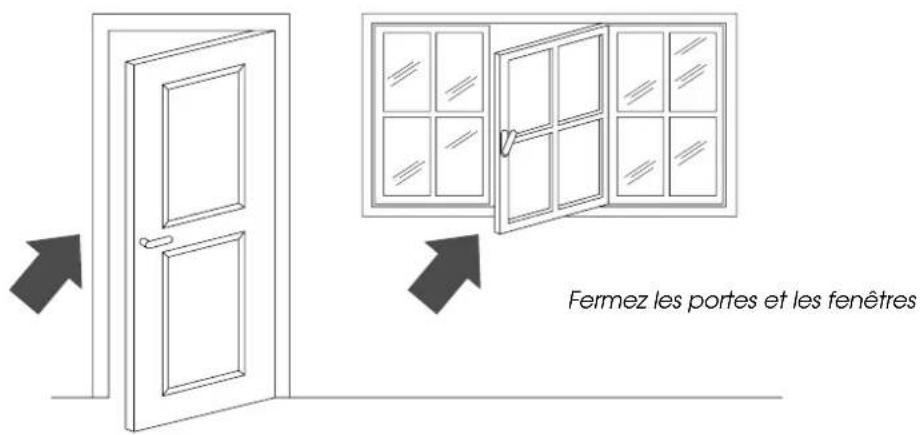

Fermez les portes et les fenêtres

• Pour garantir un fonctionnement extrême- ment économique de votre climatiseur, n'exposez pas la pièce aux rayons directs du soleil, en fermant les rideaux et/ou en baissant partiellement les stores.
• Ne déposez pas d'objets sur votre climatiseur.
  • N'obstruez pas l'aspiration et7e refoulement de l'air .1
• Assurez-vous qu'il n'y ait pas de sources de chaleur dans la pièce.

Ne couv

Baissez les stores ou fermez les rideaux.

- Contrôlez que le climatiseur soit positionné sur un sol "parfaitement plat". Insérez éventuellement les 2 cale-roulettes 20 sous les roulettes avant .3

Ne couvrez jamais l'appareil.

Entretien

Avant d'effectuer toute opération de nettoyage ou d'entretien, éteignez l'appareil en plaçant le sélecteur sur "O" et débranchez toujours la fiche de la prise de courant.

NETTOYAGE DU MEUBLE EXTÉRIEUR

Nous vous conseillons de nettoyer l'appareil avec un chiffon tout simplement humide et de l'essuyer avec un chiffon sec. Pour des raisons de sécurité, ne nettoyez jamais le climatiseur avec de l'eau.

Précautions

N'utilisez jamais d'essence, d'alcool ou de solvant pour le nettoyage. Ne vaporisez jamais de liquide insecticide ou similaire.

Ne pas utiliser d'ustensiles pour netoyer ou pour accélérer le dégivrage des parties du circuit frigorifique.

NETTOYAGE DES FILTRES À AIR

Pour maintenir intacte toute l'efficacité de votre climatiseur, nous vous conseillons de:

1. Nettoyer le filtre anti-bactéries chaque semaine.

2. Remplacer le filtre FILTRETE™ à la fin de chaque saison ou en tout cas quand il sera épuisé (suivre les indications présentes sur l'appareil près du logement du filtre).

Les filtres pour la purification de l'air se trouvent en dessous des deux grilles d'aspiration. Les filtres sont en fait logés dans les grilles mêmes.

Pour nettoyer les filtres il faudra donc:

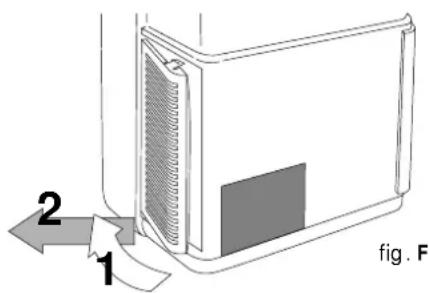

1. Enlever les grilles d'aspiration, en les tournant vers l'extérieur.

2 1 fig. F

2.Enlever le premier filtre FILTRETE™ (de couleur blanche).

1. Enlever le porte-filtre siège du filtre antibactéries en le décrochant de la grille extérieure.

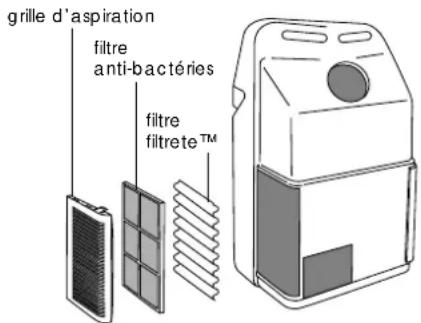

grille d'aspiration filtre anti-bactéries filtre filtrete™

fig. G

Pour enlever la poussière qui s'est déposée sur le filtre anti-bactéries, utilisez un aspirateur. Si le filtre est très sale, plongez-le dans de l'eau tiède et rincez-le plusieurs fois. La température de l'eau doit être inférieure à 40°C.

Après l'avoir lavé, laissez-le sécher avant de le remettre en place.

N'essayez pas de laver le filtre filtrete™ étant que cela pourrait diminuer sa capacité de filtrage.

CONTRÔLES AU DÉBUT DE LA SAISON

Vérifiez que le cordon d'alimentation et la prise soient parfaitement intacts et assurez-vous que l'installation de la mise à la terre soit efficace. Respectez scrupuleusement les normes d'installation.

OPERATIONS A LA FIN DE LA SAISON

Videz l'eau contenue dans la bassine de stockage en enlevant le bouchon du tuyau de drainage. Enlevez la cuvette recueillant l'eau de condensation située sur la partie arrière du climatiseur, videz-la et remettez-la ensuite en place correctement. Nettoyez les filtres anti-bactéries et laissez-les sécher complètement avant de les remettre en place.

Si l'appareil ne fonctionne pas normalement...

Le climatiseur ne fonctionne pas	absence de courantla fiche n'est pas branchéele ventilateur est bloquéle flotteur de sécurité est intervenu	brancher la fichefaire appel au service après-ventevider la cuvette
Le climatiseur ne fonctionne quependant peu de temps	letuyau d'évacuation a un étranglementletuyau d'évacuation est obstruéletuyau d'évacuation forme des plis	déployer correctement letuyau d'évacuationvérifier s'il existe des obstacles empêchant l'évacuation del'air à l'extérieurenlever les plis
Le climatiseur fonctionne mais ne refroidit pas la pièce	fenêtre ouverteune source de chaleur (brûleur, lampe, etc.) fonctionne dans la pièce ou bien il y a beaucoup de monde dans la pièceletuyau d'évacuation de l'air est sorti de son logementfiltres à air encrassésla puissance du climatiseur n'est pas appropriée aux conditions et aux dimensions de la pièce	fermer la fenêtreéliminer la source de chaleurr emettre le tuyau en placenettoyer les filtres ou les remplacer
Odeur bizarre dans la pièce	filtres à air encrassés	nettoyer les filtres ou les remplacer
Fuite d'eau de condensation de l'unité interne du climati-seur	cuvette stockage eau condensation pleinemauvaise installation de l'appareil	vider la cuvette ou évacuer l'eau à travers le tuyau de drainage de l'eau de condensation situé sur la partie arrière de l'appareilvoir page 26 pour installer correctement l'appareil
Le climatiseur ne fonctionne pas pendant 3 minutes environ après la remise en marche	le dispositif de sécurité de l'appareil intervient	attendre que 3 min. se soient écoulées

- cuvette stockage eau condensation pleine • vider la cuvette. Si le voyant reste encore allumé, faire appel à un centre de service après-vente

Caracteristiques techniques

CONDITIONS DE FONCTIONNEMENT CONSEILLÉES

Température dans la pièce: . . . 21÷32°C

Température extérieure: .....21÷43°C

CARACTERISTIQUES TECHNIQUES

Tension

d'alimentation voir plaquette signalétique

Puissance max. absorbée en climatisation "

Puissance max. absorbée en deshumidification "

Puissance réfrigérante* "

Vitesses de ventilation 2

Dimensions :

• largeur 452 mm
• hauteur 800 mm

• p rofondeur 455 mm

- poids 33,5 kg

Température interne: 27°C

47% Humidité relative

Température externe: 35°C

41% Humidité relative

Le transport, la charge, le nettoyage, la récupération et l'élimination du réfrigérant doivent être effectués exclusivement par des centres de service après-vente agréés par le Fabricant.

L'élimination de l'appareil doit être exécutée exclusivement par un personnel spécialisé agréé par le Fabricant.
