MANUALE UTENTE PAC FX140 ECO DELONGHI

La ringraziamo per aver scelto un prodotto De'Longhi, il leader mondiale nella costruzione dei climatizzatori portatili. Anni di esperienza in tutto il mondo ci consentono di migliorare costantemente la qualità e le prestazioni di Pinguino e SuperPinguino. Siamo certi che rimarrà subito soddisfatto del suo acquisto e che godrà a lungo del fresco benessere che Pinguino e SuperPinguino creano. La preghiamo di dedicare un po' del suo tempo alla lettura di questo libretto di istruzioni, e di conservarlo con cura. In questo modo, potrà utilizzare Pinguino nelle condizioni di massima efficacia e serenità.

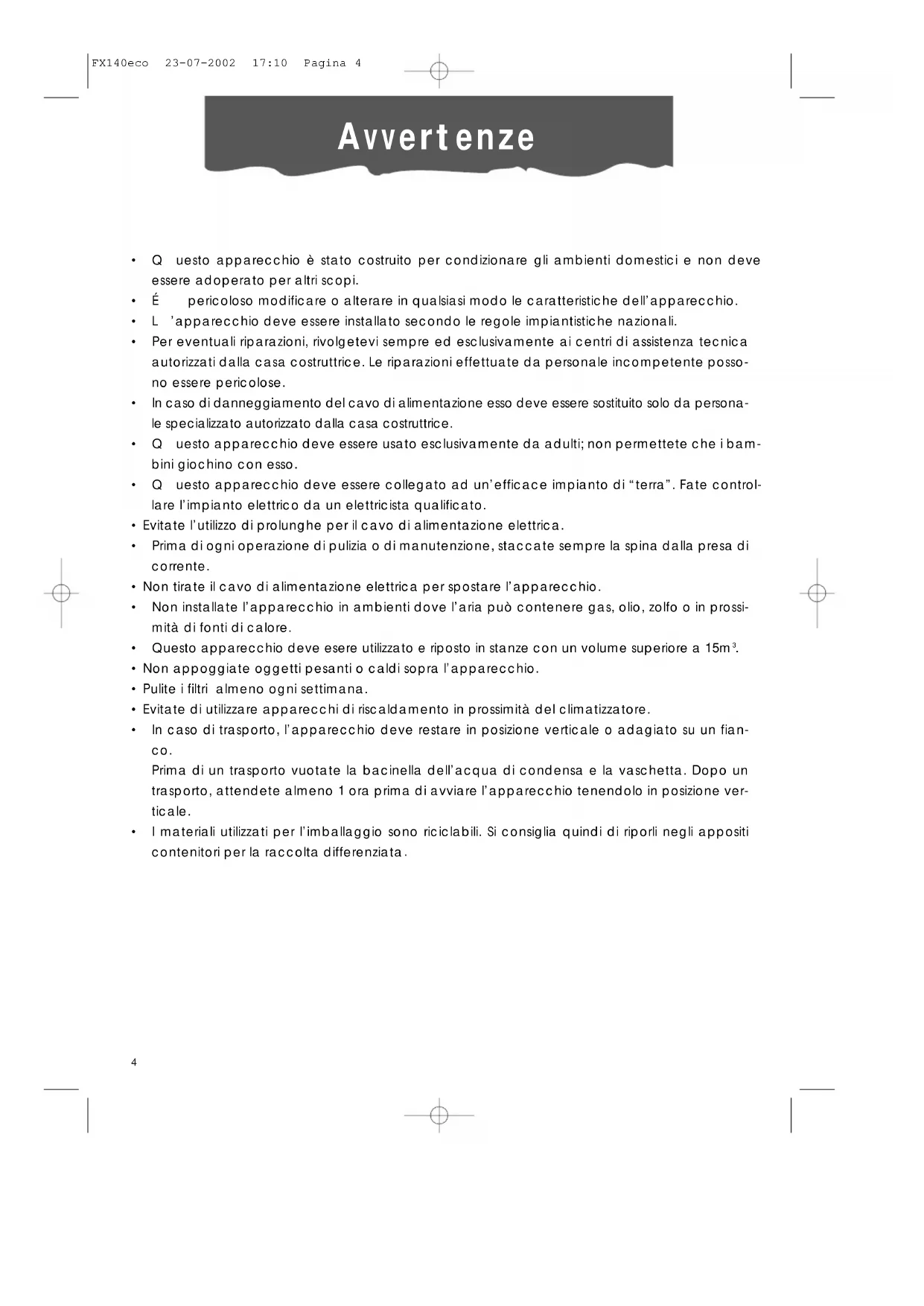

Dear Customer,

• Q uesto apparecchio è stato costruito per condizionare gli ambienti domestici e non deve essere adoperato per altri scopi.
• É pericoloso modificare o alterare in qualsiasi modo le caratteristiche dell'apparecchio.
  • L 'apparecchio deve essere installato secondo le regole impiantistiche nazionali.
• Per eventuali riparazioni, rivolgetevi sempre ed esclusivamente ai centri di assistenza tecnica autorizzati dalla casa costruttrice. Le riparazioni effettuate da personale incompetente possono essere pericolose.
• In caso di danneggiamento del cavo di alimentazione esso deve essere sostituito solo da personale specializzato autorizzato dalla casa costruttrice.
• Q uesto apparecchio deve essere usato esclusivamente da adulti; non permettete che i bambini giochi con esso.
• Q uesto apparecchio deve essere collegato ad un'efficace impianto di "terra". Fate controllare l'impianto elettrico da un elettricista qualificato.
• Evitate l'utilizzo di prolunghe per il cavo di alimentazione elettrica.
• Prima di ogni operazione di pulizia o di manutenzione, staccate sempre la spina dalla presa di corrente.
• Non tirate il cavo di alimentazione elettrica per spostare l'apparecchio.
• Non installate l'apparecchio in ambienti dove l'aria può contenere gas, olio, zolfo o in prossimità di fonti di calore.
• Questo apparecchio deve esere utilizzato e riposto in stanze con un volume superiore a 15m ^3 .
• Non appoggiate oggetti pesanti o caldi sopra l'apparecchio.
• Pulite i filtri almeno ogni settimana.
• Evitate di utilizzare apparecchi di riscaldamento in prossimità del climatizzatore.
• In caso di trasporto, l'apparecchio deve restare in posizione verticale o adagiato su un fianco.
  Prima di un trasporto vuotate la bacinella dell'acqua di condensa e la vaschetta. Dopo un trasporto, attendete almeno 1 ora prima di avviare l'apparecchio tenendolo in posizione verticale.
• I materiali utilizzati per l'imballaggio sono riciclabili. Si consiglia quindi di riporli negli appositi contenitori per la raccolta differenziata.

Cosa sono Pinguino e SuperPinguino

Nella stagione estiva, le condizioni di benessere sono raggiunte con una temperatura compresa tra i 24 e i 27°C e con una umidità relativa attorno al 50%.

Il climatizzatore è una macchina che sottrae umidità e calore dall'ambiente in cui è collocata. Rispetto ai modelli da installazione, i climatizzatori portatili hanno il vantaggio di poter essere spostati da una stanza all'altra di una casa, e di essere trasferibili da un edificio all'altro.

L'aria calda della vostra stanza viene fatta passare attraverso una batteria raffreddata da un gas refrigerante. In tal modo cede calore e umidità in eccesso prima di venire re-immessa nel- l'ambiente.

Nei modelli monoblocco (Pinguino) una piccola parte di questa aria viene utilizzata per raffreddare il gas refrigente e quindi, divenuta calda e umida, viene rilasciata all'esterno.

Nei modelli con valigetta (SuperPinguino) il circuito si raffredda sfruttando l'aria esterna.

Ogni Pinguino e SuperPinguino può essere usato anche in funzione di sola ventilazione.

Pinguino ECO è il climatizzatore ecologico dell'ultima generazione. Pinguino eco, infatti, non contine gas dannosi per l'ozono atmosferico (CFC/HCFC). Inoltre, la grande efficienza dell'apparecchio, oltre a farvi risparmiare sui consumi elettrici, consente di minimizzare l'impatto sull'effetto serra.

Per approfondimenti e chiarimenti, potete rivolgervi al:

oppure contattare il nostro sito internet:

www.delonghi.it

Predisposizione all'uso

Di seguito troverete tutte le indicazioni necessarie per predisporre al meglio il funzionamento del vostro climatizzatore.

L'apparecchio deve essere sempre posto in uso facendo attenzione che non ci siano ostacoli per l'aspirazione e la mandata d'aria.

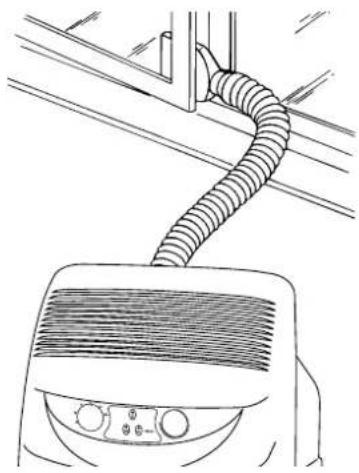

CLIMATIZZAZIONE SENZA INSTALLAZIONE

Poche, semplici operazioni, e Pinguino vi riporta alle condizioni di benessere:

- Fissate il tubo di fuoriuscita aria nelapposito alloggiamento posto nella parte posteriore dell'apparecchio. Inseritelo come indicato in figura A.

1 2 A

- Se avete una finestra a doppia anta, utilizzate le ventose 19dotazione per mantenere accostati i vetri (fig. C).

• Applicate all'estremità del tubo bocchetta per finestra .18
  • A vvicinate il climatizzatore ad una finestra o portafinestra.
• Aprite leggermente la finestra o portafine- stra e mettete in posizione la bocchetta 18 come rappresentato in figura B.

Predisposizione all'uso

CLIMATIZZAZIONE CON INSTALLAZIONE

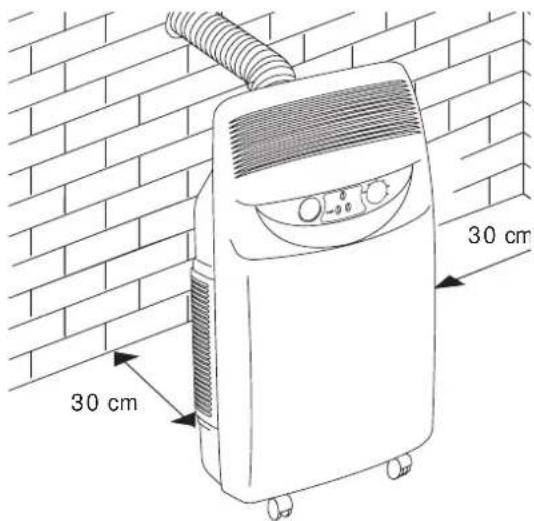

Se lo desiderate, Pinguino può anche essere installato in maniera semi-permanente.

30 cm 30 cm

In questo caso sarà necessario:

- Praticare un foro in una parete comunticante con l'esterno oppure attraverso il vetro di una finestra. Rispettate l'intervallo di altezza e le dimensioni del foro indicati in figura D.

Ø 106 mm

nel vetro della finestra

nello zoccolo in legno della portafinestra

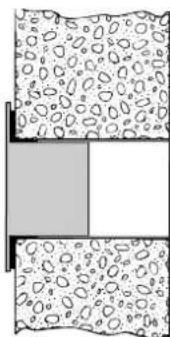

nel muro: vi consi- gliamo di isolare la sezione del muro con un idoneo materiale isolante.

D

• Applicare al foro l'accessorio flangia in dotazione
  16
• Fissare il tubo apposito alloggiamento posto nella parte posteriore dell'apparecchio (fig. A pag. 6).

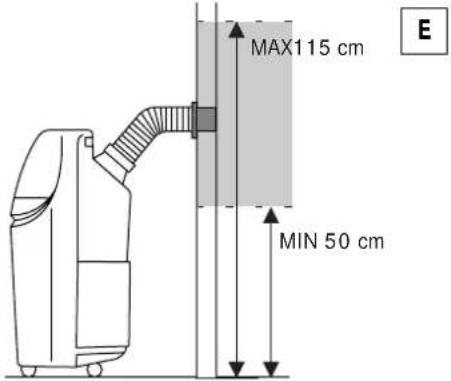

• Applicare l'estremità del tubo alla flangia 16 me indicato in fig. E.

MAX115 cm MIN 50 cm E

Ogniqualvolta il tubo 16h è innestato, il foro può essere chiuso tramite il tappo della flangia .16

NOTA.

Quando farete un'installazione di tipo semi-permanente, vi consigliamo di lasciare leggermente aperta una porta (anche solo di 1 cm) per garantire il giusto ricambio dell'aria.

DEUMIDIFICAZIONE

Posizionate l'apparecchio nella stanza senza inserire il tubo; in questo modo l'aria deumidificata sarà rilasciata direttamente nell'ambiente.

Accensione e selezione delle funzioni

Prima di collegare la spina 10a presa di corrente, bisogna verificare che:

• la tensione di rete sia conforme al valore indicato nella targa caratteristiche posta sul retro della macchina;
• la presa e la linea di alimentazione elettrica siano dimensionate per sopportare il carico richiesto:
• la presa sia del tipo adatto alla spina 10, altrimenti far sostituire la presa stessa;
• la presa sia collegata con un efficace impianto di terra. La casa costruttrice declina ogni responsabilità nel caso questa norma antinfortunistica non fosse rispettata.

Il cavo di alimentazione deve essere sostituito solo da personale tecnico specializzato.

COME CLIMATIZZARE

A climatizzatore spento, Il selettore di funzioni è in posizione "o". Per farlo operare in funzione climatizzazione, procedete come segue:

1. Ruotate la manopola selettore funzioni in senso orario:
2. Posizionando il simbolo cristallo ✕ grande in corrispondenza dell'indice di riferimento l'apparecchio opererà in funzione climatizzazione alla massima velocità di ventilazione
3. Posizionando il simbolo cristallo piccolo ✕ in corrispondenza dell'indice di riferimento l'apparecchio opererà in funzione climatizzazione alla minima velocità di ventilazione.
4. Scegliete ora la temperatura desiderata ruotando la manopola termostato ambiente.

Nota

La temperatura non è espressa in gradi. Vi suggeriamo pertanto di ruotate la manopola termostato ambiente sulla posizione di massimo freddo.; quando la temperatura ottenuta nell'ambiente sarà quella di comfort desiderato, potrete ruotare lentamente la manopola del termostato in senso orario fino a quando il termostato interverrà spegnendo il funzionamento. Così facendo avrete programmato l'apparecchio sull'esatto grado di comfort che il termostato manterrà automaticamente consentendo Vi al tempo stesso un notevole risparmio energetico. Ogni volta che il climatizzatore raggiunge la temperatura obiettivo, continuerà ad operare in funzione di sola purificazione.

QUESTO APPARECCHIO UTILIZZA UN ESCLUSIVO SISTEMA DI RICICLO DELLA CONDENSA PER SMALTIRE L'ECESSO DI UMIDITÀ. IN CONDIZIONI NORMALI, LA CONDENSA VIENE SMALTITA AUTOMATICAMENTE. IN CONDIZIONI DI ELEVATA UMIDITÀ POTRÀ ESSERCI UN ECESSO DI CONDENSA NELLA TANICA SEGNALATO DALL'ACCENSIONE DELLA SPIA ☎ 10N QUESTO CASO SARÀ SUFFICIENTE SVUOTARE LA TANICA. FARE ATTENZIONE CHE LA TANICA SIA BEN POSIZIONATA; IN CASO CONTRARIO, LA SPIA 12 RIMARRÀ ACCESA.

COME PURIFICARE VENTILANDO

Il vostro climatizzatore è dotato di due speciali filtri elettrostatici ad altissima efficienza, FILTRETE™ di 3M. Questi filtri sono in grado di catturare particelle piccolissime (fino a 0,3 millesimi di millimetro). I filtri sono attivi per ogni funzione impostata.

Se desiderate solo purificare l'aria ventilando l'ambiente, ruotate il selettore delle funzioni in senso antiorario.

• Posizionando il simbolo grande in corrispondenza dell'indice di riferimento l'apparecchio funzionerà in funzione purificazione alla massima velocità di ventilazione.
• Posizionando il simbolo piccolo in corrispondenza dell'indice di riferimento l'apparecchio funzionerà in funzione purificazione alla minima velocità di ventilazione.

COME DEUMIDIFICARE

Quando l'apparecchio funziona in climatizzazione, riduce automaticamente l'umidità dell'aria in eccesso presente nella stanza. Questa viene eliminata dal tubo di scarico .9

Se volete invece sottrarre soltanto l'umidità in eccesso senza abbassare la temperatura, ruotate il selettore delle funzioni in senso orario fino a raggiungere il simbolo ♠

Svuotare periodicamente la vaschetta 8 posta sul retro dell'apparecchio dove si raccoglie l'umidità asportata dall'ambiente. Spia ✉ accesa.

Nota

In funzione di deumidificazione dalla griglia uscita aria esce aria più fredda di quella della vostra stanza. Viceversa dall'alloggiamento tubo sulla parte posteriore dell'apparecchio esce aria più calda.

Selezione delle funzioni/Spie luminose

SPEGNIMENTO DELL'APPARECCHIO

PER DETERMINARE L'ARRESTO COMPLETO DELL'APPARECCHIO, RIPORTATE IL SELETTORE DI FUNZIONE IN POSIZIONE DI "O" E SCOLLEGATE LA SPINA.

L'AVVIO DELLE FUNZIONI PUÒ SUBIRE DEI LIEVI RITARDI RISPETTO ALLA ROTAZIONE DEL SELETTORE.

SPIE LUMINOSE

Le spie luminose segnalano il funzionamento della macchina.

FUNZIONE	SPIA ✕/ ⬆ 14	SPIA ≈ 15
OFF	-	-
CONDIZIONAMENTO	accesa* accesa
DEUMIDIFICAZIONE	accesa** accesa
PURIFICAZIONE	- accesa

* La spia si accenderà 3 minuti dopo l'accensione della macchina (cioè quando il compresso-re inizierà a funzionare). Si spegnerà invece quando la temperatura impostata dal termostato sarà raggiunta.
** La spia si accenderà 3 minuti dopo l'accensione della macchina (cioè quando il compressore inizierà a funzionare). In funzione di deumidificazione, l'apparecchio funziona in modo continuo. Se la temperatura è troppo bassa, interviene però il termostato antigelo a interrompere il funzionamento.

Consigli

Ci sono alcune avvertenze da seguire per ottenere il massimo rendimento dal climatizzatore:

- chiudete i serramenti dell'ambiente da climatizzare. Unica eccezione nel caso di installazione attraverso un foro nella parete. In tal caso è consigliabile lasciare uno spiraglio attraverso una porta o finestra, così da garantire il giusto cambio d'aria.

- Non utilizzare l'apparecchio in ambiente esterno.

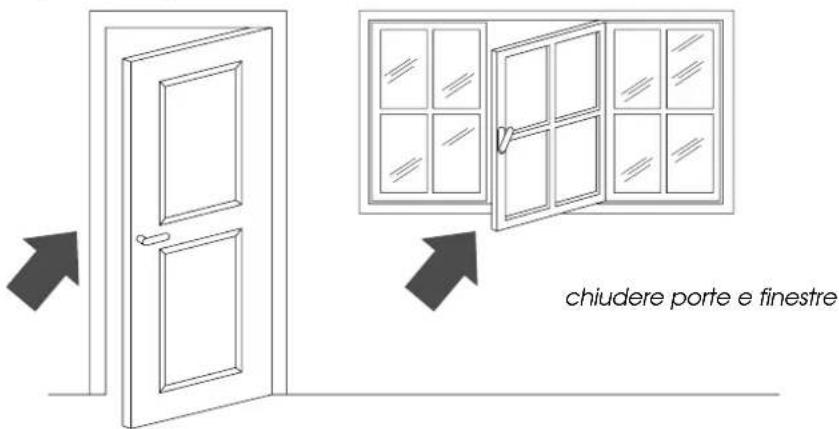

chiudere porte e finestre

• P roteggete la stanza dalle esposizioni dirette del sole, tirando le tende e/o abbassando parzialmente le persiane in modo da avere un funzionamento estremamente economico;
• Non appoggiare oggetti sul climatizzatore;
  • Non ostacolare l'aspirazione e7 la mandata d'aria ;1
• Assicurarsi che nell'ambiente non vi siano sorgenti di calore.

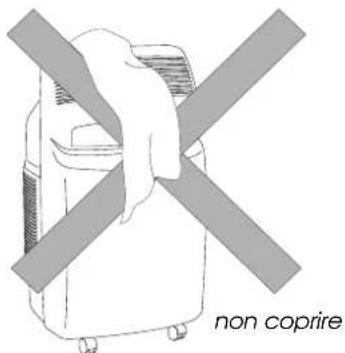

non coprire

abbassare le persiane o tirare le tende

- Controllare che il climatizzatore sia posizionato su un pavimento "in piano". Inserire eventualmente i 2 fermaruote 30 to le ruote anteriori .3

Pulizia

Prima di ogni operazione di pulizia o di manutenzione, spegnete l'apparecchio posizionando il selettore su "o" e staccate sempre la spina dalla presa di corrente.

PULIZIA DEL MOBILE ESTERNO

Vi suggeriamo di pulire l'apparecchio con un panno che sia soltanto inumidito ed asciugare con un panno asciutto. Per motivi di sicurezza non lavate il climatizzatore con acqua.

Precauzioni

Mai usare benzina, alcool o solventi per la pulizia. Mai spruzzare liquido inseticida o simili.

Non usare utensili taglienti per la pulizia o per accelerare lo sbrinamento delle parti del circuito frigorifero.

PULIZIA DEI FILTRI ARIA.

Per mantenere inalterata l'efficienza del vostro climatizzatore. Vi consigliamo di:

1. Pulire il filtro antibatterico ogni settimana
2. Sostituire il filtro FILTRETE™ al termine di ogni stagione, o comunque quando sarà esausto (seguite le indicazioni poste sull'apparecchio presso la sede del filtro).

I filtri per la purificazione dell'aria si trovano in corrispondenza delle due griglie di aspirazione. Le griglie sono a loro volta la sede degli stessi filtri.

Per la pulizia dei filtri sarà quindi necessario:

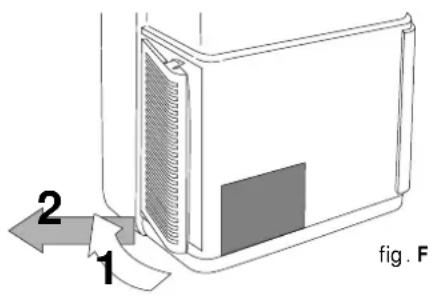

1. Rimuovere le griglie di aspirazione, ruotandole verso l'esterno (fig. F).

2 1 fig. F

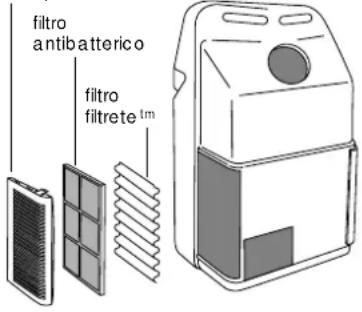

1. Rimuovere il 1° filtro FILTRETE™ (di colore bianco)
2. Rimuovere il portafiltro sede del filtro antibatterico sganciandolo dalla griglia esterna.

griglia di aspirazione

filtro antibatterico filtro filtrate™

fig. G

Per togliere la polvere depositata sul filtro antibatterico usare un aspirapolvere. Se è molto sporco immergerlo in acqua tiepida risciacquando più volte. La temperatura dell'acqua va mantenuta sotto i 40°C.

Dopo averlo lavato, lasciare asciugare il filtro.

Per reinserirlo, ricollocate i filtri nel portafiltro, quindi riagganciare quest'ultimo alla macchina.

Non cercate di pulire il filtro FILTRETE ^M , poiché questo potrebbe diminuirne la capacità di filtraggio.

VERIFICHE DI INIZIO STAGIONE

Verificate che il cavo di alimentazione e la presa siano perfettamente integri e assicuratevi che l'impianto di messa a terra sia efficiente. Osservate scrupolosamente le norme di installazione.

OPERAZIONI DI FINE STAGIONE

Fate uscire l'acqua della bacinella di raccolta togliendo il tappo del tubo di drenaggio. Estraete la vaschetta raccoglicondensa posizionata sulla parte posteriore del climatizzatore e vuotatela. Reinseritela quindi correttamente. Pulite i filtri antibatterici e fateli asciugare bene prima di reinserirli.

Se qualcosa non funziona...

Il climatizzatore non funziona	·manca la corrente·la spina non è inserita·il ventilatore è bloccato·è intervenuto il galleggiante di sicurezza	·ripristinare la corrente·inserire la spina·chiamare il Centro Assistenza·vuotare la vaschetta
Il climatizzatore fun-ziona solo per poco tempo	·il tubo di scarico forma una strozzatura·il tubo di scarico è ostruito·il tubo di scarico presenta delle pieghe	·posizionare correttamente il tubo di scarico·vedere se vi sono degli ostacoli che impediscono lo scarico dell'aria all'esterno·eliminare le pieghe
Il climatizzatore fun-ziona ma non rinfresca la stanza	·finestra aperta·nella stanza sta funzionando qualche fonte di calore (bruciatore, lampada etc.) oppure vi sono molte persone·il tubo di scarico dell'aria è uscito dalla sua sede·filtri aria intasati·il climatizzatore ha una potenzialità non ade-guata alle condizioni o alle dimensioni del-l'ambiente	·chiudere la finestra·eliminare la fonte di calore·inserire il tubo nella sede·pulire i filtri o sostituirli
Odore particolare nella stanza	·filtri dell'aria intasati	·pulire i filtri o sostituirli
Perdita di condensa dall'unità interna del climatizzatore	·vaschetta raccolta condensa piena·installazione errata dell'apparecchio	·vuotare la vaschetta e drenare l'acqua attraverso il tubo di drenaggio condensa posto sulla parte posteriore dell'apparecchio·V edere pag. 6 per installare l'apparecchio correttamente
Il climatizzatore non funziona per circa 3 minuti dal riavvio	·interviene il dispositivo di sicurezza della mac-china	·attendere che siano trascorsi 3 min.

La spia full 12 accesa

- bacinella raccolta condensa piena • vuotare la vaschetta. Se la spia rimane ancora accesa, rivolgersi ad un Centro Assistenza

Garanzia/caratteristiche tecniche

ASSISTENZA TECNICA

Conservate l'elenco dei Centri Assistenza Tecnica ed individuate il Centro più vicino a voi.

CONDIZIONI LIMITE DI FUNZIONAMENTO

Temperatura nella stanza 21 ÷ 32°C

Temperatura esterna 21 ÷ 43°C

CARATTERISTICHE TECNICHE

Tensione di

alimentazione vedere targa caratteristiche

Potenza max. assorbita

in condizionamento "

Potenza max. assorbita

in deumidificazione "

Potenza frigorifera* "

Numero di velocità ventilatore 2

Dimensioni unità interna:

- larghezza 452 mm

- a ltezza 800 mm

• p rofondità 455 mm

- peso 33,5 kg

* Condizioni standard :

Temperatura interna

Temperatura esterna

27°C

47% umidità relativa

35^ C

41% umidità relativa

Il trasporto, la carica, la pulizia, il recupero e lo smaltimento del refrigerante devono essere effettuati solo dai centri di assistenza tecnica autorizzati dalla casa costruttrice.

Lo smaltimento dell'apparecchio deve essere eseguito solo da personale specializzato autorizzato dalla casa costruttrice.
