MANUALE UTENTE PAC F16E DELONGHI

• ÃäèçÝå÷ øòÜóè÷ ëáé óùîôÜòèóè÷ . . .óåì. 104 I 24-07-2001 15:53 Pagina 1Gentile Cliente,

La ringraziamo per aver scelto un prodotto De’Longhi, il leader mondiale

nella costruzione dei climatizzatori portatili. Anni di esperienza in tutto il

mondo ci consentono di migliorare costantemente la qualità e le presta-

zioni di Pinguino e SuperPinguino. Siamo certi che rimarrà subito soddi-

sfatto del suo acquisto e che godrà a lungo del fresco benessere che Pin-

guino e SuperPinguino creano. La preghiamo di dedicare un po’ del suo

tempo alla lettura di questo libretto di istruzioni, e di conservarlo con cura.

In questo modo, potrà utilizzare Pinguino nelle condizioni di massima effi-

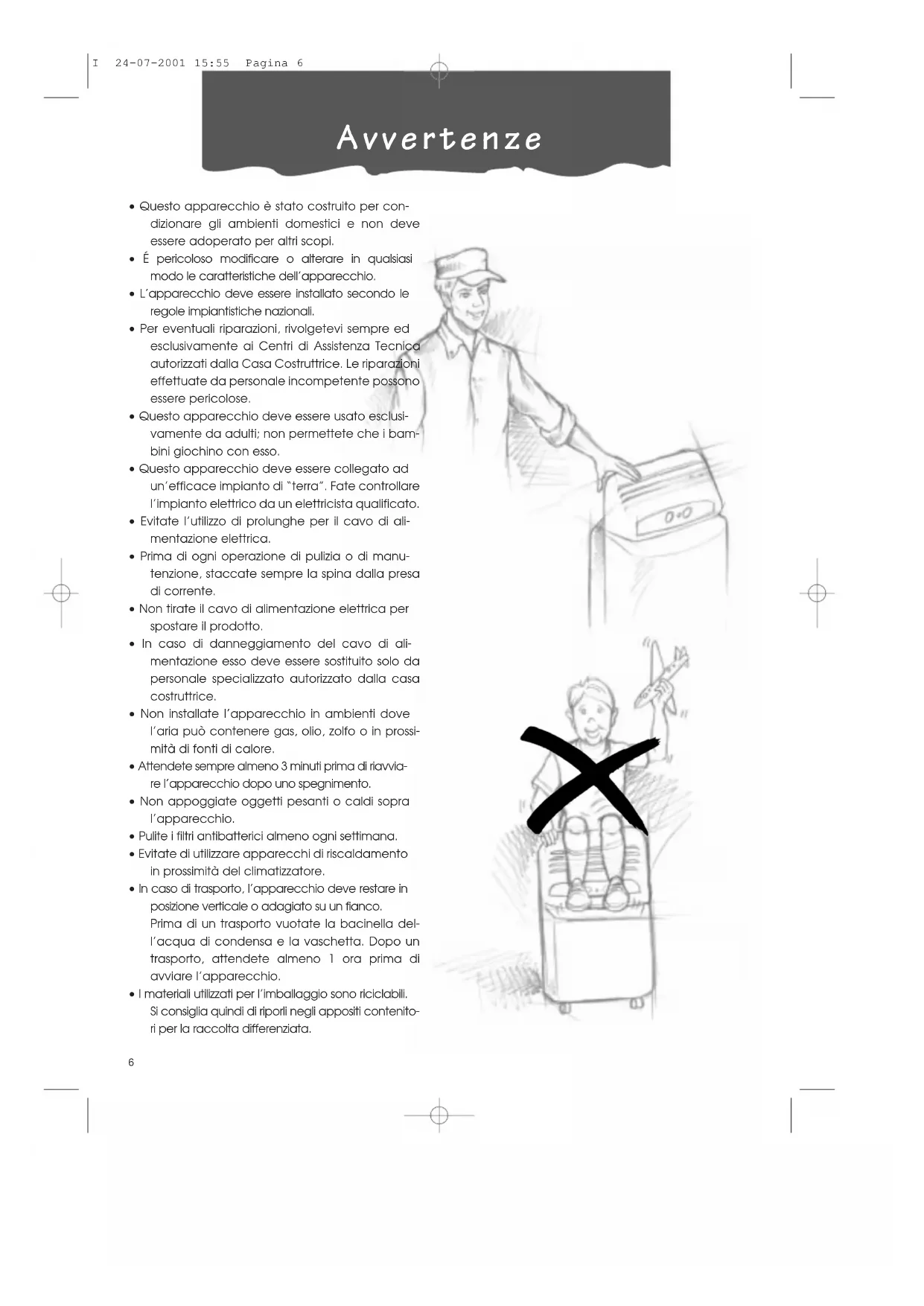

• Questo apparecchio è stato costruito per con-

dizionare gli ambienti domestici e non deve

essere adoperato per altri scopi.

• É pericoloso modificare o alterare in qualsiasi

modo le caratteristiche dell’apparecchio.

• L’apparecchio deve essere installato secondo le

regole impiantistiche nazionali.

• Per eventuali riparazioni, rivolgetevi sempre ed

esclusivamente ai Centri di Assistenza Tecnica

autorizzati dalla Casa Costruttrice. Le riparazioni

effettuate da personale incompetente possono

• Questo apparecchio deve essere usato esclusi-

vamente da adulti; non permettete che i bam-

bini giochino con esso.

• Questo apparecchio deve essere collegato ad

un’efficace impianto di “terra”. Fate controllare

l’impianto elettrico da un elettricista qualificato.

• Evitate l’utilizzo di prolunghe per il cavo di ali-

mentazione elettrica.

• Prima di ogni operazione di pulizia o di manu-

tenzione, staccate sempre la spina dalla presa

• Non tirate il cavo di alimentazione elettrica per

spostare il prodotto.

• In caso di danneggiamento del cavo di ali-

mentazione esso deve essere sostituito solo da

personale specializzato autorizzato dalla casa

• Non installate l’apparecchio in ambienti dove

l’aria può contenere gas, olio, zolfo o in prossi-

mità di fonti di calore.

• Attendete sempre almeno 3 minuti prima di riavvia-

re l’apparecchio dopo uno spegnimento.

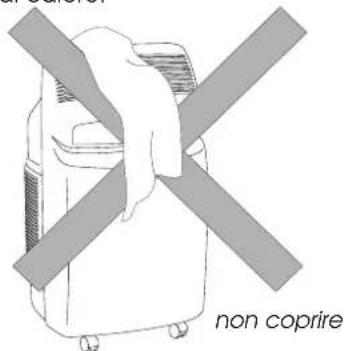

• Non appoggiate oggetti pesanti o caldi sopra

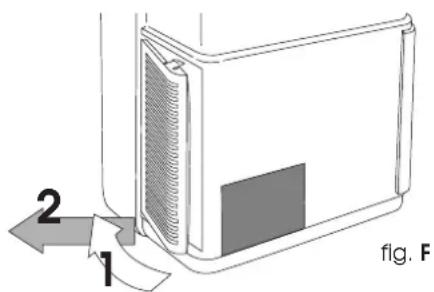

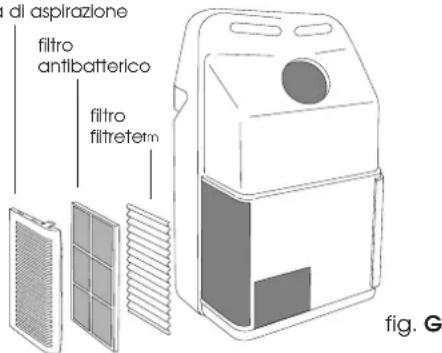

• Pulite i filtri antibatterici almeno ogni settimana.

• Evitate di utilizzare apparecchi di riscaldamento

in prossimità del climatizzatore.

• In caso di trasporto, l’apparecchio deve restare in

posizione verticale o adagiato su un fianco.

Prima di un trasporto vuotate la bacinella del-

l’acqua di condensa e la vaschetta. Dopo un

trasporto, attendete almeno 1 ora prima di

avviare l’apparecchio.

• I materiali utilizzati per l’imballaggio sono riciclabili.

Si consiglia quindi di riporli negli appositi contenito-

ri per la raccolta differenziata.

I 24-07-2001 15:55 Pagina 67

Nella stagione estiva, le condizioni di benessere sono raggiunte con una temperatura com-

presa tra i 24 e i 27°C e con una umidità relativa attorno al 50%.

Il climatizzatore è una macchina che sottrae umidità e calore dall’ambiente in cui è collocata.

Rispetto ai modelli da installazione, i climatizzatori portatili hanno il vantaggio di poter essere spo-

stati da una stanza all’altra di una casa, e di essere trasferibili da un edificio all’altro.

L’aria calda della vostra stanza viene fatta

passare attraverso una batteria raffred-

data da un gas refrigerante. In tal

modo cede calore e umidità in

eccesso prima di venire re-immes-

Nei modelli monoblocco (Pin-

guino) una piccola parte di

questa aria viene utilizzata

per raffreddare il gas refri-

gente e quindi, divenuta

calda e umida, viene rila-

Nei modelli con valigetta

(SuperPinguino) il circuito

si raffredda sfruttando l’a-

Ogni Pinguino e SuperPin-

guino può essere usato

anche in funzione di sola

Per approfondimenti e chiari-

menti, potete rivolgervi al:

oppure contattare il nostro sito internet:

Cosa sono Pinguino e SuperPinguino

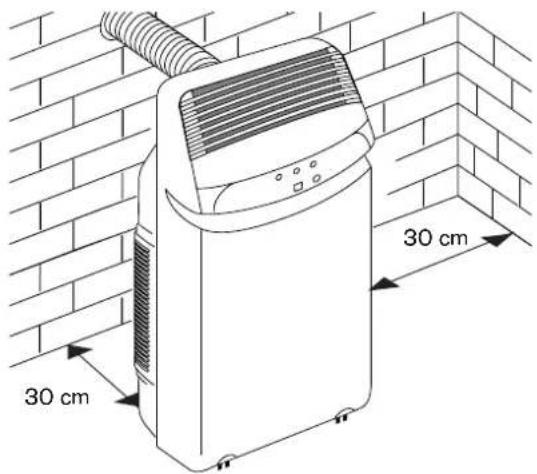

Di seguito troverete tutte le indicazioni necessarie per predisporre al meglio il funzionamento delvostro climatizzatore. CLIMATIZZAZIONE SENZA INSTALLAZIONE Poche, semplici operazioni, e Pinguino viriporta alle condizioni di benessere: • Fissate il tubo di fuoriuscita aria nell'ap-posito alloggiamento posto nella parteposteriore dell'apparecchio. Inseritelo comeindicato in figura A. 5

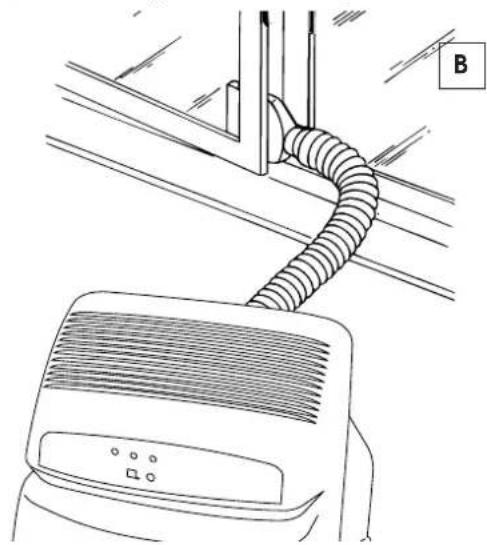

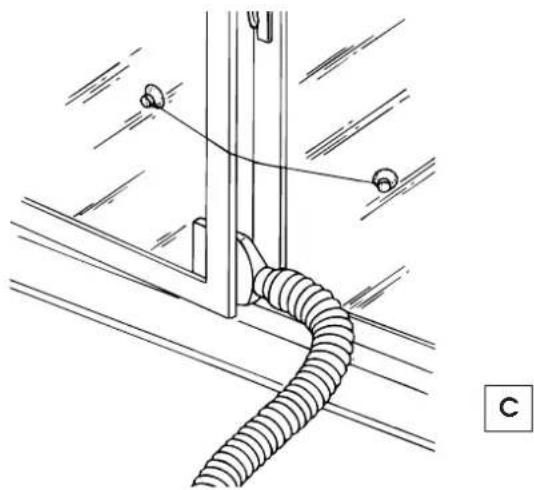

Se avete una finestra a doppia anta, utiliz-zate le ventose in dotazione per man-tenere accostati i vetri (fig. C). 19 • Applicate all'estremità del tubo labocchetta per finestra .• Avvicinate il climatizzatore ad una finestrao portafinestra. • Aprite leggermente la finestra o portafine-stra e mettete in posizione la bocchettacome rappresentato in figura B. 18

A Predisposizione all’uso

B C I 24-07-2001 15:56 Pagina 89

ITALIANO Predisposizione all’uso

CLIMATIZZAZIONE CON INSTALLAZIONE Se lo desiderate, Pinguino può anche essere

installato in maniera semi- permanente.

• Applicare al foro l'accessorio flangia

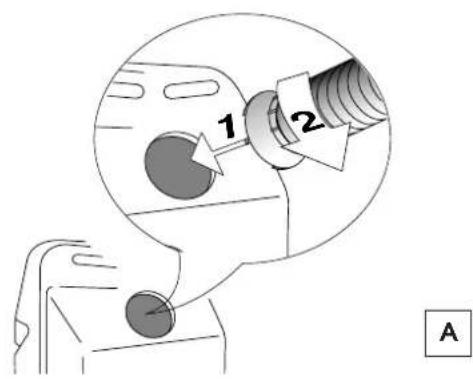

• Fissare il tubo all'apposito alloggia-

mento posto nella parte posteriore del-

l'apparecchio (fig. A pag. 6).

• Applicare l'estremità del tubo alla

flangia come indicato in fig.

In questo caso sarà necessario:

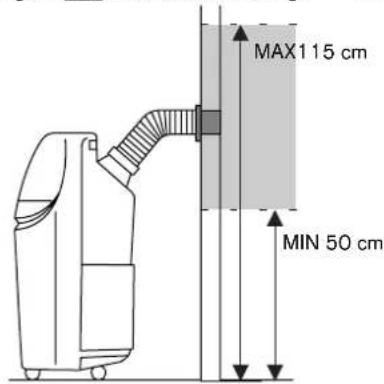

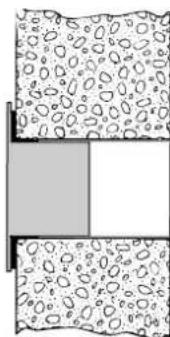

• Praticare un foro in una parete comunti-

cante con l’esterno oppure attraverso il

vetro di una finestra. Rispettate l’intervallo

di altezza e le dimensioni del foro indicati

Ogniqualvolta il tubo non è innestato, il

foro può essere chiuso tramite il tappo della

Quando farete un'installazione di tipo semi-

permanente, vi consigliamo di lasciare leg-

germente aperta una porta (anche solo di 1

cm) per garantire il giusto ricambio dell'aria.

17 nel vetro dellafinestranel muro: vi consi-gliamo di isolare lasezione del murocon un idoneomateriale isolante.nello zoccoloin legno dellaportafinestra

D E DEUMIDIFICAZIONE Posizionate l’apparecchio nella stanza senza

inserire il tubo; in questo modo l’aria deumidi-

ficata sarà rilasciata direttamente nell’am-

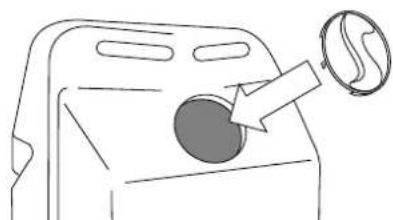

RISCALDAMENTO Posizionate l’apparecchio nella stanza inse-

rendo il tappo al posto del tubo .

I 24-07-2001 15:56 Pagina 910

Descrizione del telecomando/

Collegamento elettrico

COLLEGAMENTO ELETTRICO Prima di collegare la spina alla presa di corrente, bisogna verificare che:

• la tensione di rete sia conforme al valore indicato nella targa caratteristiche posta sul retro

• la presa e la linea di alimentazione elettrica siano dimensionate per sopportare il carico richie-

• la presa sia del tipo adatto alla spina, altrimenti far sostituire la presa stessa;

• la presa sia collegata con un efficace impianto di terra. La casa costruttrice declina ogni

responsabilità nel caso questa norma antinfortunistica non fosse rispettata.

IL DISPLAY Con l’accensione del climatizzatore tutti i sim-

boli vengono visualizzati.

Con lo spegnimento, rimane acceso sola-

Visualizza il segnale acustico e l’avvio del

climatizzatore, si attiva inoltre tutte le volte

che si compie un’operazione.

B. Simboli delle diverse funzioni

Condizionamento, deumidificazione, ven-

tilazione, riscaldmaento, Full Auto.

C. Temperatura ambiente

Visualizza la temperatura ambiente.

D. Velocità del ventilatore

Visualizza le diverse velocità: minima,

media, massima, automatica e silent.

E. Timer accensione/spegnimento

Visualizza i tempi programmati di accen-

visualizza le ore desiderate di funziona-

mento, solo con la ventola in posizione

G. Indicazione di batterie da sostituire

H. Purificazione dell’aria

Il simbolo rimane sempre acceso perché

con il climatizzatore acceso, l’aria viene

sempre filtrata dalle impurità.

I. Temperatura impostata

I PULSANTI K. Accensione/spegnimento

L. MODE: selezione funzione

Premendo questo tasto vengono selezio-

nate le diverse modalità di funzionamen-

to: condizionamento, deumidificazione,

ventilazione, riscaldamento e Full Auto.

M. Termostato ambiente

I due tasti selezionano la temperatura

desiderata nell’ambiente.

N. Visualizzazione temperatura ambiente

Il tasto visualizza la temperatura presente

nell’ambiente. Dopo circa 4 secondi

segnalerà la temperatura impostata pre-

O. Selezione velocità ventilatore

Il tasto seleziona la velocità del ventilato-

re: minima, media, massima, auto e silent.

gio o del timeer ON/OFF.

Q. ON/OFF: programmazione timer

I tasti programmano lo spegnimento e

l’accensione del climatizzatore.

R. CANCEL: cancellaizone timer

Il tasto annulla le impostazione del Timer

ON/OFF S. RESET T. Programmazione orologio o timer

I tasti programmano ore e minuti dell’oro-

Il tasto imposta la funzione notte.

Il cavo di alimentazione deve essere sostituito solo da personale tecnico specializzato.

Selezionando la funzione di climatizzazione in concomitanza con un calo di tensione di corrente

elettrica, potrebbe intervenire un dispositivo di sicurezza. Questo blocca il funzionamento del cir-

cuito frigorifero, cosicché l'apparecchio funziona come fosse in ventilazione/purificazione. Per

ripristinare la funzione di climatizzazione, spegnete l'apparecchio e tenete la spina staccata per

almeno trenta secondi. Quindi ricollegate.

I 24-07-2001 15:56 Pagina 1011

ITALIANO Spie luminose/

Funzionamento manuale

SPIE LUMINOSE Si accendono a seconda della funzione selezionata o segnalano eventuali anomalie.

lampeggia lampeggia lampeggia

FULL AUTO TIMER Appena selezionata questa funzione, tutte le spie rimarranno accese per alcuni secondi finché il con-trollo non avrà deciso come funzionare (se in condizionamento, deumidificazione, ventilazione).Le spie luminose rimangono tutte accese, a macchina spenta, se almeno una delle funzioni TIMERè impostata. (1) La spia lampeggiante indica che è necessario procedere alla pulizia dei filtri antibatterici.

Per spegnere la spia, dopo aver provveduto alla pulizia dei filtri, premete il pulsante di fun-

zionamento manuale fino a quando udifrete un beep seguito da un doppio beep. Questa

procedura può essere eseguita anche quando l’apparecchio sta funzionando.

FUNZIONAMENTO MANUALE

É un modo di funzioanmento da utilizzare solo quando non è possibile l’utilizzo del telecomando

(rottura, smarrimento o pile scariche).

Premere il tasto di funzionamento manuale e avviare l’apparecchio. Ripremere per ottenere

la sequenza delle diverse modalità di funzionamento (climatizzazione, deumidificazione, ventila-

zione, riscaldamento, full auto, spento) con impostazione automatica.

I 24-07-2001 15:56 Pagina 1112

Descrizione del telecomando

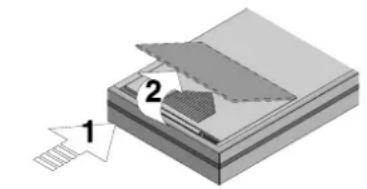

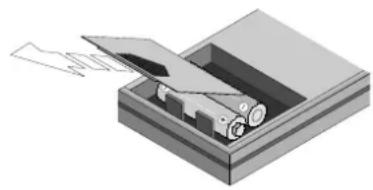

IL TELECOMANDO Inserimento batterie

• Premere il coperchio sulla sagoma zigrina-

ta, e spingere in avanti. Il coperchio si

alzerà automaticamente.

• Inserire due batterie nuove del tipo non

ricaricabili, facendo attenzione a posizio-

narle nella direzione corretta (+) e (-).

• Reinserire il coperchio, facendolo scorrere

fino alla posizione iniziale.

• Sul display appariranno per qualche istan-

te tutti i simboli del telecomando.

A questo punto l’orologio sul display inizierà a

lampeggiare segnalando le ore 12:00. Impo-

stare quindi l’ora esatta.

Nota: Vi consigliamo l’utilizzo di batterie di

Sia in caso di sostituzione che di elimina-

zione del telecomando, le batterie devono

essere rimosse ed eliminate secondo le

leggi vigenti in quanto dannose per l’am-

IMPOSTAZIONE DELL’OROLOGIO

• Se entro 2 minuti dal reset o dalla sostitu-

zione delle batterie non viene impostata

l’ora, il telecomando si posiziona automa-

ticamente alle ore 12:00.

• Per programmare l’ora, premere i tasti

per aumentare o diminuire. L’au-

mento o la diminuzione è di 1 minuto.

Tenendo i tasti premuti, l’orologio scorrerà

• L’orologio continuerà a lampeggiare. Pre-

mere il tasto SET per confermare l’ora

impostata: l’orologio smetterà di lampeg-

• Se fosse necessario regolare l’ora, bisogna

premere il tasto RESET e quindi reimpostare

l’ora corrente. (Non esistono altre moda-

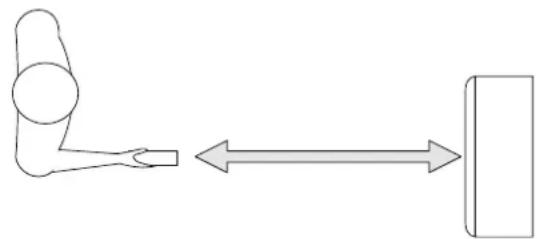

• Direzionare il telecomando verso il ricevi-

tore di segnale del climatizzatore d’aria.

• Distanza massima: circa 7 metri (senza

alcun ostacolo tra telecomando e ricevi-

• Il telecomando va maneggiato con estre-

ma cura e rispetto: senza farlo cadere,

senza esporlo alla luce solare diretta, né

vicino a fonti di calore.

I 24-07-2001 15:56 Pagina 1213

ITALIANO Selezionare le funzioni

FUNZIONE CONDIZIONAMENTO Questa funzione è ideale in caso di giornate particolarmente calde.

• Innanzitutto premere il tasto per l’accensione.

• Un beep segnalerà l’avvio del climatizzatore e sul display lam-

peggerà il simbolo .

• Poi selezionare il tasto MODE, finché apparirà sul display il simbo-

lo condizionamento .

• A questo punto va impostata la temperatura: per diminuirla pre-

• Per selezionare la velocità del ventilatore, basta premere ripetu-

tamente il tasto fino al raggiungimento della ventilazione

desiderata (minima, media, massima, automatica, silent).

In funzione di condizionamento, l’apparecchio sottrae automatica-

mente l’umidità in eccesso dall’ambiente.

FUNZIONE DEUMIDIFICAZIONE

É bene attivare tale funzione in caso di alti livelli di umidità.

• Innanzitutto, premere il tasto per l’accensione. Un beep

segnalerà l’avvio del climatizzatore e sul display lampeggerà il

• Poi selezionare il tasto MODE finché apparirà sul display il simbo-

lo deumidificazione .

É importante impostare la temperatura in modo che sia più bassa di

quella ambiente, premendo il tasto fino al raggiungimento di

una temperatura impostata di 4°C inferiore a quella ambiente.

In tale condizione si attiverà la funzione condizionamento.

Nel caso in cui la differenza di temperatura tra l’ambiente e quella

impostata fosse già di 4°C o meno, si attiverà solo ed immedia-

tamente la funzione deumidificazione.

• Per selezionare la velocità del ventilatore basta premere il tasto

fino al raggiungimento della ventilazione desiderata.

Quando la funzione di sola deumidificazione è attivata, è normale

che l’apparecchio si accenda e spenga periodicamente.

I 24-07-2001 15:56 Pagina 1314

Selezionare le funzioni

FUNZIONE VENTILAZIONE/ PURIFICAZIONE In caso di giornate afose, manon particolarmente calde, può esse-

re sufficiente attivare la funzione ventilazione/purificazione.

• Premete il tasto . Un beep segnalerà l’avvio del climatizzatore

e sul display lampeggerà il simbolo .

• Poi selezionare il tasto MODE, finché apparirà sul display il simbo-

• Una volta attivata, selezionare ripetutamente il tasto , fino al

raggiungimento della velocità desiderata.

Va precisato che nelle funzioni con ventilazione automatica, sarà

l’apparecchio stesso a scegliere la velocità più idonea.

FUNZIONE RISCALDAMENTO

• Premete il tasto per l’accensione. Un beep segnalerà l’avvio

del climatizzatore e sul display lampeggerà il simbolo .

• Poi selezionate il tasto MODE, finché apparirà sul display il sim-

bolo riscaldamento .

• A questo punto va impostata la temperatura: per diminuirla pre-

Nella funzione riscaldamento la velocità del ventilatore non è sele-

zionabile manualmente ma avviene in modo automatico.

FUNZIONE FULL AUTO Selezionando la funzione FULL AUTO sarà il climatizzatore stesso a

decidere come funzionare per garantirvi le condizioni di benessere.

• Premete il tasto per l’accensione. Un beep segnalerà l’avvio

del climatizzatore e sul display lampeggerà il simbolo .

• Poi selezionate il tasto MODE, finché apparirà sul display il sim-

L’apparecchio stabilirà automaticamente la funzione (condiziona-

mento, deumidificazione, ventilazione) e la velocità ottimali.

I 24-07-2001 15:56 Pagina 1415

ITALIANO Selezionare le funzioni

FUNZIONE AUTOMATICA SLEEP

É ideale per chi desidera dormire tranquillo, in un ambiente perfet-

tamente climatizzato.

• Premere il tasto per l’accensione.

• Un beep segnalerà l’avvio del climatizzatore e sul display lam-

peggerà il simbolo .

• Poi selezionare il tasto MODE, finché apparirà sul display il simbo-

lo della funzione desiderata.

• Selezionare quindi la temperatura desiderata premendo i tasti

• Ora premere il tasto per impostare la funzione notte: si accen-

derà il simbolo . Premendo più volte il tasto fino al numero

di ore desiderate (da 1 a 7) deciderete l’ora di spegnimento del

Con questa funzione, il ventilatore funziona in automatico.

N.B: La funzione notte consente di mantenere l’ambiente alla temperatura ottimale evi-

tando un eccessivo innalzamento o abbassamento della temperatura con funzio-

namento silenzioso. Il flusso d’aria diminuisce, mentre la temperatura dell’ambien-

te varia gradualmente seguendo le esigenze di benessere: aumenta di 1°C dopo

30 minuti e di 2°C dopo 1 ora, nella fase di condizionamento.

PROGRAMMAZIONE DEL TIMER Programmazione dell’accensione

A climatizzatore acceso, premere il tasto ON: inizierà a lampeggia-

re il simbolo ON TIME e l’orologio segnerà le ore 12:00.

Va ricordato che il timer avvia il climatizzatore reimpostando tutte le

funzioni e le modalità attive prima dell’ultimo spegnimento.

• Per impostare l’orario di accensione, utilizzate i tasti .

• L’incremento o il decremento sarà di 10 minuti, ad ogni singola

pressione dei tasti, mentre tenendoli premuti, gli spostamenti

• La scritta ON TIME continuerà a lampeggiare. Ripremendo il

tasto SET, verrà confermata l’impostazione del timer per l’ac-

• Per cancellare la programmazione, premere il tasto ON: il sim-

bolo ON TIME lampeggerà visualizzando l’ora di accensione.

• A questo punto, selezionare il tasto CANCEL: l’orologio segnerà

Programmazione spegnimento

Il procedimento di programmazione spegnimento e cancellazione,

è simile al precedente: la differenza consiste unicamente nel pre-

mere il tasto OFF anziché il tasto ON.

I 24-07-2001 15:56 Pagina 1516

Ci sono alcune avvertenze da seguire per

ottenere il massimo rendimento dal climatiz-

• chiudete i serramenti dell’ambiente da cli-

matizzare. Unica eccezione nel caso di

installazione attraverso un foro nella parete.

In tal caso è consigliabile lasciare uno spira-

glio attraverso una porta o finestra, così da

garantire il giusto cambio d’aria.

• Proteggete la stanza dalle esposizioni

dirette del sole, tirando le tende e/o

abbassando parzialmente le persiane in

modo da avere un funzionamento estre-

• Non appoggiare oggetti sul climatizzato-

• Non ostacolare l’aspirazione e la manda-

• Assicurarsi che nell’ambiente non vi siano

chiudere porte e finestre

abbassare le persiane o tirare le tende

• Controllare che il climatizzatore sia posizio-

nato su un pavimento “

eventualmente i 2 fermaruote sotto le

• Non utilizzare l’apparecchio in ambienti

ad alto tasso di umidità (es. lavanderia).

• Non utilizzare l’apparecchio in ambiente

• Tenere l’apparecchio ad una adeguata

distanza da superfici combustibili.

I 24-07-2001 15:56 Pagina 1617

ITALIANO griglia di aspirazionefiltro antibattericofiltro filtrete tm

Prima di ogni operazione di pulizia o di manu-

tenzione, spegnete l’apparecchio posizio-

nando il selettore su “●●” e staccate sempre la

spina dalla presa di corrente.

PULIZIA DEL MOBILE ESTERNO Vi suggeriamo di pulire l’apparecchio con un

panno che sia soltanto inumidito ed asciuga-

re con un panno asciutto. Per motivi di sicu-

rezza non lavate il climatizzatore con acqua.

Mai usare benzina, alcool o solventi per la

Per mantenere inalterata l'efficienza del

vostro climatizzatore. Vi consigliamo di:

1. Pulire il filtro antibatterico ogni settimana

2. Sostituire il filtro FILTRETE TM

stagione, o comunque quando sarà esausto

(seguite le indicazioni poste sull’apparecchio

presso la sede del filtro).

I filtri per la purificazione dell'aria si trovano in

corrispondenza delle due griglie di aspirazio-

ne. Le griglie sono a loro volta la sede degli

Per la pulizia dei filtri sarà quindi necessario:

1. Rimuovere le griglie di aspirazione, ruotan-

dole verso l'esterno (fig.

F). Per togliere la polvere depositata sul filtro antibat-terico usare un aspirapolvere. Se è molto sporcoimmergerlo in acqua tiepida risciacquando piùvolte. La temperatura dell’acqua va mantenutasotto i 40° C.Dopo averlo lavato, lasciare asciugare il filtro.Per reinserirlo, ricollocate i filtri nel portafiltro, quindiriagganciare quest’ultimo alla macchina.Non cercate di pulire il filtro FILTRETE TM , poichéquesto potrebbe diminuirne la capacità di fil-traggio.

VERIFICHE DI INIZIO STAGIONE Verificate che il cavo di alimentazione e la

presa siano perfettamente integri e assicura-

tevi che l’impianto di messa a terra sia effi-

ciente. Osservate scrupolosamente le norme

OPERAZIONI DI FINE STAGIONE Fate uscire l’acqua della bacinella di raccol-

ta togliendo il tappo del tubo di drenaggio.

Estraete la vaschetta raccoglicondensa posi-

zionata sulla parte posteriore del climatizzato-

re e vuotatela. Reinseritela quindi corretta-

mente. Pulite i filtri antibatterici e fateli asciu-

gare bene prima di reinserirli.

Coprite l’apparecchio con un sacchetto di

plastica per evitare che si impolveri.

2. Rimuovere il 1° filtro FILTRETE TM

3. Rimuovere il portafiltro sede del filtro anti-

batterico sganciandolo dalla griglia esterna. I 24-07-2001 15:56 Pagina 1718

Se qualcosa non funziona…

PROBLEMI CAUSE RIMEDI Il climatizzatore non

• la spina non è inserita

• il ventilatore è bloccato

• è intervenuto il galleggiante di sicurezza

• chiamare il Centro Assistenza

• vuotare la vaschetta

Il climatizzatore fun-

• il tubo di scarico forma una strozzatura

• il tubo di scarico è ostruito

• il tubo di scarico presenta delle pieghe

• posizionare correttamente il

• vedere se vi sono degli ostacoli

che impediscono lo scarico

dell’aria all’esterno

• eliminare le pieghe

Il climatizzatore fun-

ziona ma non rinfre-

• nella stanza sta funzionando qualche fonte

di calore (bruciatore, lampada etc.) oppure

vi sono molte persone

• il tubo di scarico dell’aria è uscito dalla sua

• filtri aria intasati

• il climatizzatore ha una potenzialità non ade-

guata alle condizioni o alle dimensioni del-

• chiudere la finestra

• eliminare la fonte di calore

• inserire il tubo nella sede

• pulire i filtri o sostituirli

• pulire i filtri o sostituirli

• vaschetta raccolta condensa piena

• installazione errata dell’apparecchio

• vuotare la vaschetta e drenare

l’acqua attraverso il tubo di

drenaggio condensa posto

sulla parte posteriore dell’ap-

• Vedere pag. 8 per installare

l’apparecchio correttamente

Il climatizzatore non

funziona per circa 3

• interviene il dispositivo di sicurezza della mac-

• attendere che siano trascorsi 3

• bacinella raccolta condensa piena • vuotare la vaschetta.

Se la spia rimane ancora

accesa, rivolgersi ad un Centro

Il climatizzatore non

• la temperatura impostata in modo errato

• le griglie di ingresso sono ostruite

• il locale è troppo grande

• pulire i filtri o sostituirli

• reimpostare la temperatura

• probabile inserimento invertito delle batterie

• cambiare le batterie

• verificare i poli delle batterie

I 24-07-2001 15:56 Pagina 1819

ITALIANO Garanzia/caratteristiche tecniche

GARANZIA All’apparecchio troverete applicata una tasca

contenente l’elenco dei Centri Assistenza e la

garanzia. Ricordatevi che la garanzia ha validità

solo se accompagnata da un documento fiscale

che comprovi l’acquisto oppure convalidata dal

ASSISTENZA TECNICA Conservate l’elenco dei Centri Assistenza Tecnica

ed individuate il Centro più vicino a voi.

CONDIZIONI LIMITE DI FUNZIONAMENTO Temperatura nella stanza 21 ÷ 32°C Temperatura esterna 21 ÷ 43°C CARATTERISTICHE TECNICHE Tensione di

alimentazione vedere targa caratteristiche

Potenza max. assorbita

in condizionamento “

Potenza max. assorbita

in deumidificazione “

Potenza max. assorbita

Potenza frigorifera* “

Numero di velocità ventilatore 2

Dimensioni unità interna:

* Condizioni standard:

Temperatura interna 27°C

47% umidità relativa

Temperatura esterna 35°C

41% umidità relativa

Questo apparecchio contiene sostanze che liberate nell’atmosfera danneggiano lo strato di

ozono perciò si raccomanda di non perforare il circuito frigorifero della macchina. Alla fine della

sua vita utile, consegnate il climatizzatore presso gli appositi centri di raccolta.

I 24-07-2001 15:56 Pagina 1920

Q. ON/OFF: programmazione timer

I tasti programmano lo spegnimento e

l’accensione del climatizzatore.

• A questo punto va impostata la temperatura: per diminuirla pre-

• Vedere pag. 36 per installare

M. Termostato ambiente

• probabile inserimento invertito delle batterie

Ùôáî è åçëáôÀóôáóè åÝîáé èíéíÞîéíïù ôàðïù,

Þôïù åðéôåùøõåÝ è åðéõùíèôÜ ôáøàôèôá.

äöíÀôéï. »Þîè åêáÝòåóè è ðåòÝðôöóè
