PAC FX140 ECO - Aire acondicionado DELONGHI - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO PAC FX140 ECO DELONGHI

Le agradecemos por haber elegido un producto De' Longhi, líder mundial en la fabricación de los acondicionadores portátiles. Años de experiencia en todo el mundo nos permiten mejorar constantemente la calidad y las prestaciones de Pingüino. Estamos seguros que quedará inmediatamente satisfecho de su compra y que gozará por largo tiempo el fresco bienestar que da Pingüino. Le pedimos que dedique un poco de su tiempo a la lectura de este manual de instrucciones y de guardarlo con cuidado. De este modo, podrá usar Pingüino en condiciones de máxima eficacia y serenidad.

P rezado Cliente

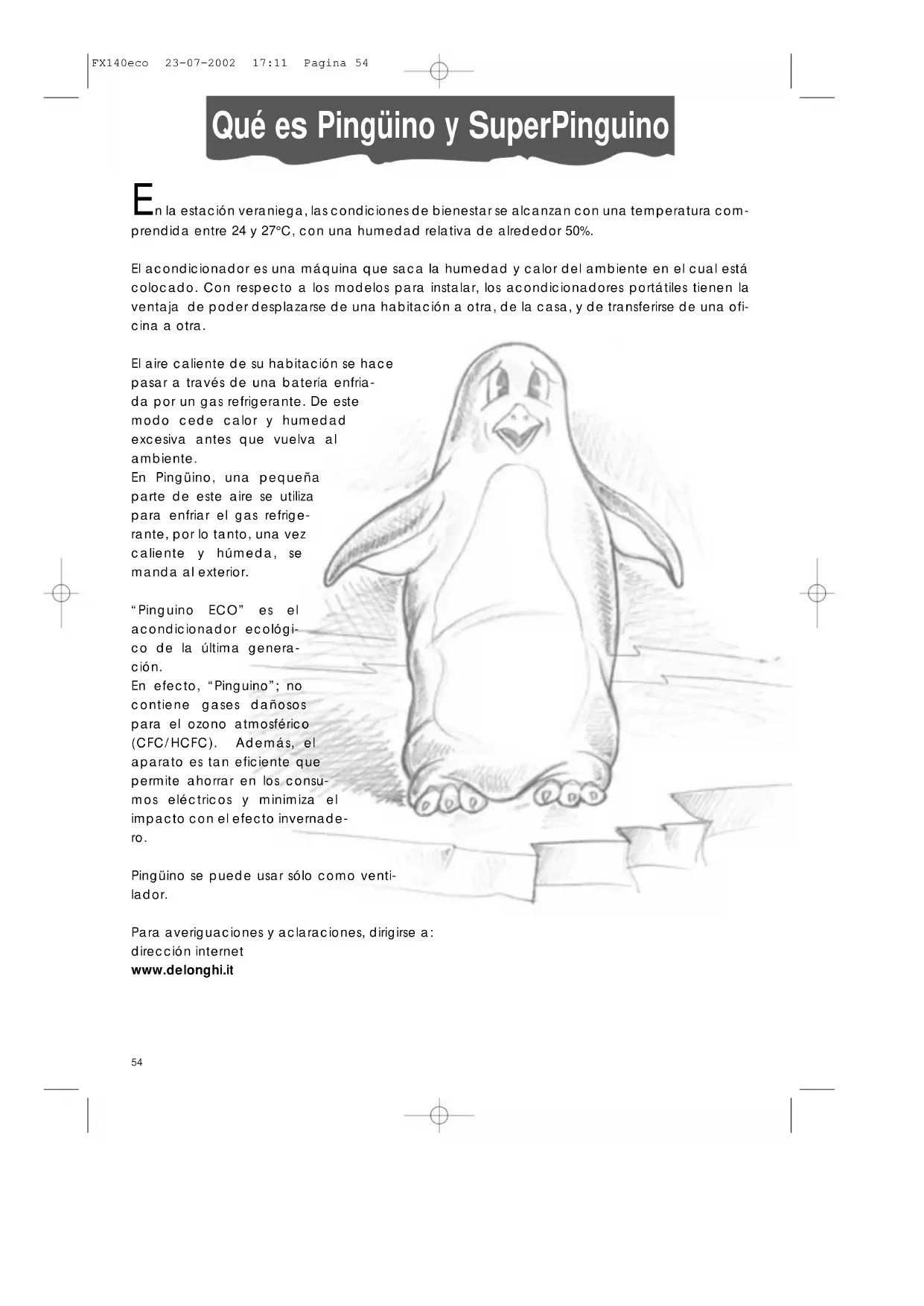

Qué es Pingüino y SuperPinguino

En la estación veraniega, las condiciones de bienestar se alcanzan con una temperatura comprendida entre 24 y 27°C, con una humedad relativa de alrededor 50%.

El acondicionador es una máquina que saca la humedad y calor del ambiente en el cual está colocado. Con respecto a los modelos para instalar, los acondicionadores portátiles tienen la ventaja de poder desplazarse de una habitación a otra, de la casa, y de transferirse de una oficina a otra.

El aire caliente de su habitación se hace pasar a través de una batería enfriada por un gas refrigerante. De este modo cede calor y humedad excesiva antes que vuelva al ambiente.

En Pingüino, una pequeña parte de este aire se utiliza para enfriar el gas refrigerante, por lo tanto, una vez caliente y húmeda, se manda al exterior.

"Pinguino ECO" es el acondicionador ecológico de la última generación.

En efecto, "Pinguino"; no contiene gases dañosos para el ozono atmosférico (CFC/HCFC). Además, el aparato es tan eficiente que permite ahorrar en los consumos eléctricos y minimiza el impacto con el efecto invernadero.

Pingüino se puede usar sólo como ventilador.

Para averiguaciones y aclaraciones, dirigirse a: dirección internet

www.delonghi.it

Advertencias

• Este aparato ha sido fabricado para acondicionar los ambientes domésticos y no debe ser utilizado para otros fines.
• Es peligroso modificar o alterar de cualquier forma las características del aparato.
• Se tiene que instalar el aparato de acuerdo a las reglas de instalación internacionales.
• Para eventuales reparaciones diríjanse siempre a los centros de Asistencia Técnica autorizados por el fabricante. Las reparaciones efectuadas por personal no especializado pueden resultar peligrosas.
• En el caso que el cable de alimentación se dañe, lo tiene que cambiar sólo personal autorizado por el fabricante.
• Este aparato debe ser utilizado exclusivamente por los adultos, no permitan que los niños jueguen con él.
• Este aparato debe estar conectado con una eficaz puesta a tierra. Hagan controlar la instalación a un electricista especializado.
• Eviten utilizar las prolongas para el cable de alimentación eléctrica.
• Antes de cualquier operación de limpieza o conservación, desenchufen siempre el aparato.
• No tirar del cable de alimentación eléctrica para desplazar el producto.
• No instalen el aparato en ambientes donde el aire puede contener gas, aceite, azufre, o cerca de fuentes de calor.
• Si el aparato se usa en zonas poco ventiladas, tomar la precauciones necesarias para evitar que eventuales pérdidas de gas refrigerante se estanquen en el ambiente, creando peligro de incendio.
• Este aparato tiene que usarse y ubicarse en habitaciones con un volumen superior a 15m ^3 .
• No pongan objetos pesados o calientes encima del aparato.
• Limpien los filtros por lo menos cada semana.
• Eviten utilizar aparatos de calefacción cerca del acondicionador.
• En caso de transporte el aparato debe estar en posición vertical o colocado sobre uno de los lados. Antes del transporte vacían los recipientes de recogida del agua y de la condensación. Tras el transporte esperar por lo menos una hora antes de poner en marcha el aparato.
• Los materiales usados para el embalaje son reciclables. Se aconseja, por lo tanto, de volverlos a poner en sus correspondientes contenedores para la recogida diferenciada.

Predisposición para el uso

A continuación encontrará todas las indicaciones necesarias para predisponer lo mejor posible el funcionamiento de su acondicionador.

Cuando se pone en funcionamiento el aparato, poner atención a que no hayan obstáculos para la aspiración y el envío de aire.

Pocas, simples operaciones y Pingüino lo lleva a las condiciones de bienestar:

- Fijar el tubo de salida de aire en 17 su correspondiente orificio .5 colocado en la parte posterior del aparato. Colocarlo como indicado en la figura A

1 2 A

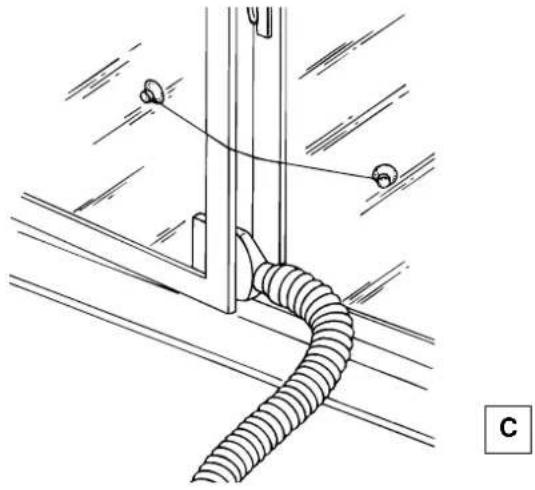

- Si tiene una ventana con dos hojas, usar las ventosas se entregan con el aparato para mantener entrecerrados los vidrios (fig. C).

• Aplicar a la extremidad del tubo to 17a embocadura para ventana .18
• Acercar el acondicionador a una ventana o puerta ventana.

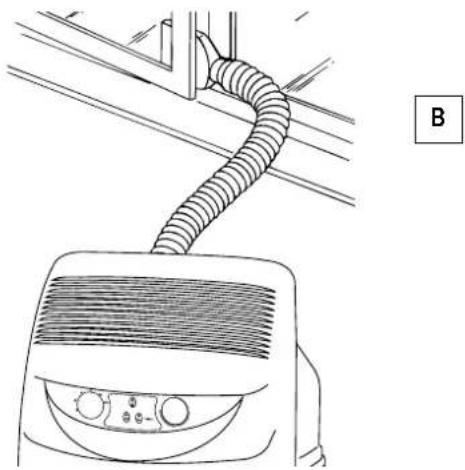

• Entreabrir la ventana o puerta ventana y poner en posición la embocadura como representado en la figura B.

Predisposición para el uso

Si lo desea, puede instalar Pingüino de manera semi permanente.

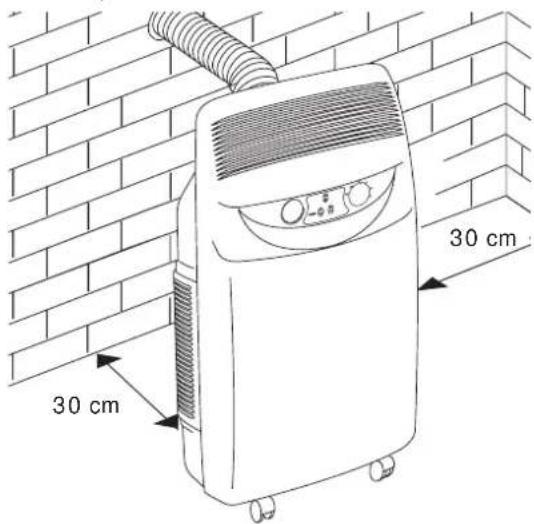

30 cm 30 cm

En este caso será necesario:

- Realizar un agujero en la pared que se comunica con el exterior, o a través de un vidrio de una ventana. Respetar el intervalo de altura y las dimensiones del agujero, indicadas en la figura D.

Ø 106 mm

en el vidrio de la venta- na

en el zóca- lo de madera de la puerta ventana

en la pared: a consejamos aislar la sección de la pared con un adecuado material aislador.

D

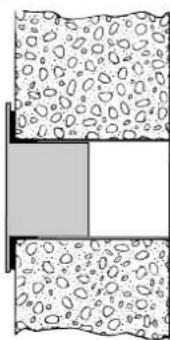

• Aplicar al agujero el accesorio brida que se entrega con el aparato.
• Fijar el tubo e7 su correspondiente lugar colocado en la parte posterior del aparato (fig. A).
• Aplicar la extremidad del tubo en 17a brida 16mo indicado en la fig. E.

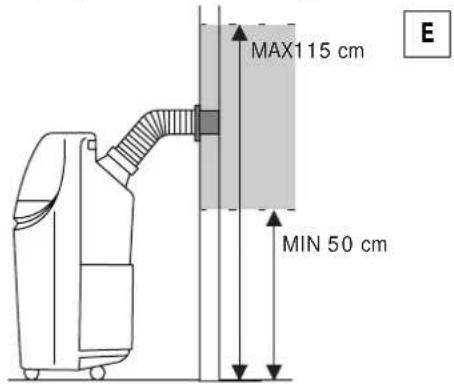

MAX115 cm MIN 50 cm E

Cada vez que el tubo 16 esté colocado, se tiene que cerrar el agujero con la tapa de la brida .16

NOTA:

Cuando se realice la instalación semi-permanente, se aconseja dejar ligeramente abierta una puerta (aunque sea de 1 cm) para garantizar el justo cambio de aire.

DEHUMIDIFICACION

Colocar el aparato en la habitación sin conectar el tubo; de este modo el aire dehumidificado será librada directamente en el ambiente.

Encendido y seleccion de las funciones

LA CONEXIÓN CON LA RED ELÉCTRICA

Antes de enchufar el aparato, hay que verificar lo siguiente:

• La tensión de la red es compatible con el valor indicado en las características técnicas;
• La toma de corriente y la línea de alimentación eléctrica están dimensionadas para soportar la carga requerida.
• La toma de corriente es compatible con la clavija [19] no es así sustituir la toma;
• La toma de corriente está conectada con una eficaz puesta a tierra. La fabrica no se hace cargo de ninguna responsabilidad en el caso de que esta norma contra los infortunios no haya sido respetada.

El reemplazo del cable de alimentación deberá ser realizado por parte de personal autorizado.

COMO ACONDICIONAR

A acondicionador desconectado, el selector de las funciones está en posición "O". Para activarlo en función acondicionamiento proceder en el siguiente modo:

1. Girar la perilla seleccionadora de funciones en sentido horario:

2. Colocando el símbolo cristal × grande en correspondencia del índice de referencia el aparato funcionará en modo acondicionamiento a la velocidad de ventilación máxima.

3. Colocando el símbolo cristal *pequeño en correspondencia del índice de referencia el aparato funcionará en modo acondicionamiento a la velocidad de ventilación mínima.

4. Elija en este momento la temperatura deseada girando la perilla termostato ambiente.

Nota

La temperatura no está indicada en grados, le sugerimos por lo tanto de girar la perilla termostato ambiente a la posición de máximo frío: cuando la temperatura obtenida en el ambiente sea la de mayor confort podrá girar lentamente la perilla del termostato en sentido horario hasta que el acondicionador se apague. Actuando en este modo se programa el Acondicionador en el exacto nivel de confort que el termostato mantendrá automáticamente permitiendo además un notable ahorro de energía eléctrica. Funcionando, el termostato determina la temporánea interrupción de la función de acondicionamiento. El Acondicionador continuará a trabajar sólo con la función de ventilación.

ESTE APARATO UTILIZA UN SISTEMA EXCLUSIVO DE RECICLAJE DEL VAPOR PARA ELIMINAR EL EXCESO DE HUMEDAD. EN CONDICIONES NORMALES LA HUMEDAD SE ELIMINA AUTOMÁTICAMENTE. EN CONDICIONES DE ELEVADA HUMEDAD PODRÁ VERIFICARSE UN EXCESO DE CONDENSACIÓN EN EL RECIPIENTE, INDICADO POR LA SEÑAL LUMINOSA 📁,1EN ESTE CASO ES SUFICIENTE VACIAR EL RECIPIENTE. TENER CUIDADO QUE EL RECIPIENTE ESTÉ BIEN COLOCADO, EN CASO CONTRARIO LA SEÑAL LUMINOSA 10UE-DARÁ ENCENDIDA

Cómo purificar el aire

Su acondicionador está dotado de un especial filtro electrostático de elevad≤ísima eficacia. FILTRETETM en efecto, es capaz de atrapar partículas minúscolas (hasta 0,3 micrón, es decir, igual a 0,3 milésimos de millímetro).

Giren el selector de funciones 📄el sentido contrario al de las agujas de reloj:

• Colocando el símbolo grande en correspondencia del índice de referencia el aparato funcionará en modo acondicionamiento a la velocidad de ventilación máxima.
• Colocando el símbolo ≈ pequeño en correspondencia del índice de referencia el aparato funcionará en modo acondicionamiento a la velocidad de ventilación mínima.

COMO DEHUMIDIFICAR

Cuando el aparato funciona como acondicionador, reduce automáticamente la humedad del aire excesivo, presente en la habitación. Esta se elimina del tubo de descarga 9

Se en cambio desea extraer solamente la humedad excesiva, sin bajar al temperatura, girar el selector de las funciones en sentido de las agujas del reloj hasta alcanzar el símbolo ♠.

Nota

En la función dehumidificación, de la rejilla salida aire, sale aire más frío que el de la habitación. Viceversa del alojamiento tubo 5 en la parte posterior del aparato sale aire más caliente.

Predisposición de las funciones/Señales luminosas

APAGAR EL APARATO

PARA OBTENER LA PARADA TOTAL DEL APARATO LLEVAR EL SELECTOR DE FUNCIÓN A LA POSICIÓN "O" Y DESENCHUFAR.

EL ARRANQUE DE LAS FUNCIONES PUEDE CON RETARDO CON RESPECTO A LA ROTACIÓN DEL SELECTOR

SEÑALES LUMINOSAS

Las señales luminosas indican el funcionamiento de la máquina.

FUNCIÓN	LED ♦/※14	LED ≈ 15
APAGADO	-	-
ACONDICIONADOR	encendido* encendido
DESHUMIDIFICACIÓN	encendido** encendido
PURIFICACIÓN	- encendido

* Las señales se encienden 3 minutos después del encendido de la máquina (o sea cuando el compresor comienza a funcionar). Se apagan cuando se alcanza la temperatura planteada por el termostato.
** Las señales se encienden 3 minutos después del encendido de la máquina (o sea cuando el compresor comienza a funcionar).
En función de dehumidificación, el aparato funciona en modo continuo. Si la temperatura es demasiado baja interviene el termostato antihielo para interrumpir el funcionamiento.

Consejos

Es necesario seguir las siguientes advertencias para obtener el máximo rendimiento del Acondicionador:

- Cerrar puertas y ventanas del local que se desea acondicionar, a excepción de instalación por medio de un agujero en la pared, en tal caso es aconsejable dejar una rendija en una puerta o ventana en modo de garantizar un adecuado cambio del aire en el ambiente.

- No dejar el aparato expuesto a agentes atmosféricos.

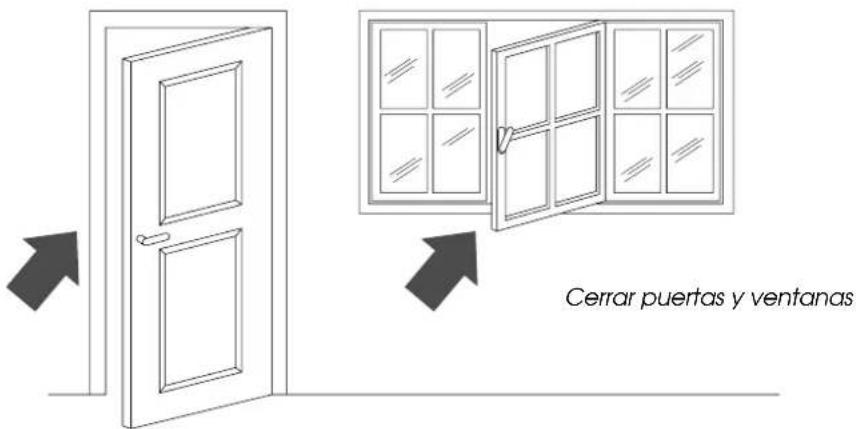

Cerrar puertas y ventanas

• P roteger la habitación de los rayos solares, cerrando las cortinas y/o bajando parcialmente las persianas, para obtener un funcionamiento más económico.
• No apoyar objetos sobre el Acondicionador.
• No obstaculizar la aspiración y expulsión de aire .1
  • V erificar que en el ambiente no haya fuentes de calor.

No cubrir

Bajar las persianas o cerrar las cortinas.

- Controlar que el Acondicionador esté colocado en un piso "plano". Colocar eventualmente los dos bloques 20 debajo de las ruedas anteriores .3

Limpieza

Antes de cada operación de limpieza o de mantenimiento apagar el aparato colocando el selector en "O" y desenchufando el mismo.

LIMPIEZA DEL MUEBLE EXTERIOR

Le aconsejamos limpiar el aparato con un paño apenas humedecido y secar con un paño seco. Por motivos de seguridad no se debe lavar el Acondicionador con agua.

Precauciones

No usar nunca bencinas, alcoholes o solventes para la limpieza. No rociar con líquidos insecticidas o similares.

No usar instrumentos puntlagudos para la limpieza o para acelerar el descongelamiento de las partes del circuito frigorífico.

LIMPIEZA DE LOS FILTROS DE AIRE

Para mantener inalterada la eficacia de su acondicionador, le aconsejamos lo siguiente: 1 Limpiar el filtro antibactérico cada semana 2 Sustituir el filtro FILTRETE™ al final de cada temporada antes de guardar el acondicionador.

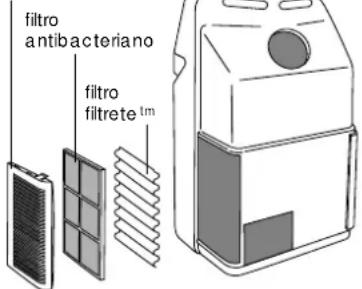

Los filtros para la purificación del aire se encuentran en correspondencia de las 2 rejillas de aspiración. Las rejillas son al mismo tiempo la sede de los mismos filtros.

Para limpiar los filtros, por lo tanto, es necesario:

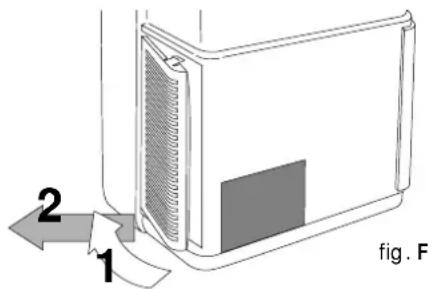

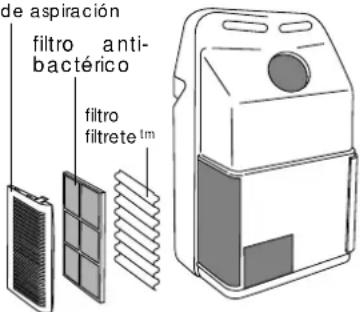

1 - Quitar las rejillas de aspiración, girándolas hacia fuera (ver fig.F)

2 1 fig. F

2 - Quitar el 1º filtro FILTRETE™ (de color blanco)

Rejilla de aspiración

de aspiración filtro anti- bactérico filtro filtrete1m

fig. G

3 - Quitar el portafiltro sede del filtro antibactérico desenganchándolo de la rejilla externa (ver fig.G)

Para quitar el polvo que se ha depositado en el filtro antibactérico usar una aspiradora. Si está muy sucio sumergirlo en agua templada y enjuagarlo varias veces. La temperatura del agua no debe superar los 40º C.

Tras haberlo lavado, secar bien el filtro antes de introducirlo nuevamente.

No traten de limpiar el filtro FILTRETE™ pues podría disminuir su capacidad de filtrar.

VERIFICACONES DE INIZIO DE ESTACION

Verificar que el cable de alimentación y el enchufe estén perfectamente íntegros y asegurarse que la conexión a tierra sea eficiente. Atenerse escrupulosamente a las normas de instalación.

VERIFICACONES AL FINAL DE ESTACION

Hagan salir el agua del recipiente que la recoge quitando el tapón del tubo de drenaje. Saquen el recipiente de recoger la condensación que está colocado en la parte posterior del acondicionador de aire y vaciento.

Vuelvan a colocarlo correctamente. Limpien los filtros antibactéricos, séquenlos bien antes de volver a introducirlos.

Si algo no funciona...

PROBLEMAS CAUSAS REMEDIOS

El acondicionador no funciona	· falta la corriente· el enchufe no está conectado· el ventilador está bloqueado· intervino el flotador de seguridad	· enchufar· llamar al Centro de Asistencia· vaciar la pileta
El acondicionador funciona sólo por poco tiempo	· el tubo de descarga tiene una obstrucción· el tubo de descarga está obstruido· el tubo de descarga presenta tiene pliegues	· colocar correctamente el tubo de descarga· verificar si existen obstáculos que impiden la descarga del aire hacia el externo· eliminar los pliegues
El acondicionador funciona per no refresca la habitación	· ventana abierta· en la habitación está funcionando alguna fuente de calor (quemador, lámpara, etc.), o bien hay muchas personas en la misma· el tubo de descarga del aire salió de su sede· filtros de aire bloqueados· el Acondicionador tiene una potencialidad no adecuada a las dimensiones del ambiente	· cerrar la ventana· eliminar las fuente de calor· introducir el tubo en su lugar· limpiar los filtros o cambiarlos
Olor particular en la habitación	· filtros de aire bloqueados	· limpiar los filtros o cambiarlos
Pérdida de condensación desde la unidad interna del acondicionador	· pileta de recolección humedad llena· instalación errada del aparato	· vaciar la pileta y drenar el agua por medio del tubo de drenaje colocado en la parte posterior del aparato· ver pág 56 para instalar correctamente el aparato
El acondicionador no funciona por aprox. 3 minutos desde el encendido	· interviene el sistema de seguridad de la máquina	· esperar que transcurran 3 minutos

La señal full 12 está encendida

- pileta de recolección humedad llena • vaciar la pileta Si la señal luminosa queda encendida, dirigirse a un Centro de Asistencia

Temperatura en la habitación 21 ÷ 32°C

Temperatura externa 21 ÷ 43°C

CARACTERISTICAS TECNICAS

Tensión

de alimentación verchapa características

Potencia máx. absorción

en acondicionamiento

Potencia máx. absorción

en deshumidificación "

Potencia frigorífica* "

Dimensiones unidad interna.

- Ancho 452 mm

- Altura 800 mm

• P rofundidad 455

- Peso 33,5 kg

* En condiciones estándar:

Temperatura de la habitación 27°C

47% de humedad relativa

Temperatura externa 35°C

41% de humedad relativa

El transporte, la carga, la limpieza, la recuperación de los deshechos del refrigerante, tiene que ser efectuado sólo por centros de asistencia técnica autorizada por el fabricante. La eliminación del aparato tiene que ser realizada sólo por personal especializado, autorizado por el fabricante.

1. retirar o 1º filtro FILTRETE™ (de cor branca);

grehla de aspiração

filtro antibacteriano filtro filtrete lm

fig. G

Características Técnicas

Número de velocidades do ventilador 2
