Tipo de producto	Climatización móvil monobloque
Marca	DeLonghi
Modelo	Pinguino PACEX370LN-6ALDG
Alimentación eléctrica	115 V ~ 60 Hz
Refrigerante	R410A (GWP=2088)
Modos de funcionamiento	Climatización, deshumidificación, ventilación
Funciones especiales	Auto-evaporación, temporizador 24h, función Swing, control remoto
Velocidad del ventilador	Mín, Med, Máx, Auto
Temperatura ambiente de funcionamiento (clim)	16 °C a 35 °C
Humedad relativa máxima	80 %
Filtro de aire	Lavable, limpieza semanal recomendada
Evacuación de aire	Manguera de evacuación incluida, adaptación a ventana
Capacidad del depósito de agua	Depósito interno con vaciado manual
Seguridad	Protección antihielo, sobrecalentamiento, reinicio diferido 3 min, depósito lleno
Pantalla	Pantalla LED con temperatura, temporizador, códigos de error
Control remoto	Infrarrojo, pilas LR03 AAA 1,5 V, alcance 7 m
Mantenimiento	Limpieza del filtro, vaciado al final de la temporada, no usar disolventes
Transporte	Solo vertical, esperar 6h antes de encender si se inclinó
País de origen	No especificado

Preguntas frecuentes - Pinguino PACEX370LN-6ALDG DELONGHI

¿Cómo instalar la manguera de evacuación de aire?

Fije el adaptador (B1) en la manguera (B2), insértelo en el soporte de ventana (B5) previamente instalado. En el otro extremo, asegúrese de que la lengüeta del adaptador esté recta (posición 12h) y encájela en la parte trasera del aire acondicionado.

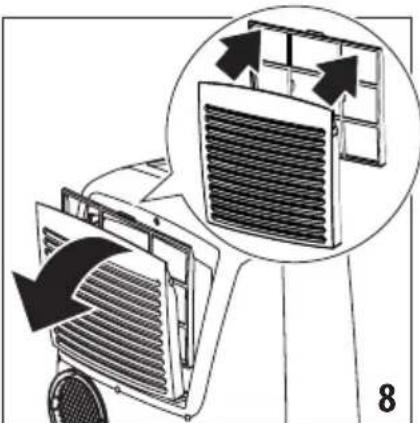

¿Con qué frecuencia debo limpiar el filtro de aire?

Se recomienda limpiar el filtro al menos una vez por semana. Use una aspiradora o lávelo con agua tibia (máx. 40 °C) y séquelo completamente antes de volver a colocarlo.

¿Qué hacer si el aparato muestra 'HL'?

El código 'HL' indica que el depósito interno está lleno. Vacíelo quitando el tapón externo (A10) y dejando que el agua fluya a un recipiente.

¿Puedo usar un alargador?

No, está estrictamente prohibido usar un alargador. Enchufe el aparato directamente a una toma de corriente de 115 V con conexión a tierra.

¿Cómo programar el temporizador?

En el control remoto, presione el botón de temporizador (D7). Use los botones + y - para ajustar el número de horas antes del apagado o encendido. Presione una vez para ver el tiempo restante, dos veces para cancelar.

¿Qué hacer si el control remoto no funciona?

Verifique las pilas (LR03 AAA) y su orientación. Dirija el control remoto hacia el receptor (A12) a menos de 7 m sin obstáculos. Si es necesario, limpie los contactos.

El aparato no arranca, ¿qué verificar?

Asegúrese de que el enchufe esté bien conectado y de que la toma de corriente funcione. Espere 3 minutos después de una parada (seguridad interna). Si el problema persiste, contacte al servicio al cliente.

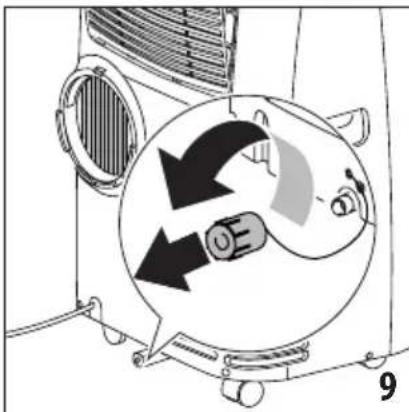

¿Cómo vaciar el aparato al final de la temporada?

Desenchufe el aparato, retire el tapón de purga (A10) desenroscándolo, deje que el agua fluya a un recipiente. Vuelva a enroscar el tapón, limpie el filtro y guarde el aparato con la cubierta antipolvo incluida.

El aparato emite un olor, ¿por qué?

Esto generalmente proviene de un filtro de aire sucio. Límpielo como se indica en el manual. Evite también hacer funcionar el aparato en habitaciones muy húmedas (lavandería).

¿Puedo usar el aparato en el exterior?

No, este aparato está diseñado solo para uso doméstico en interiores. No lo exponga a la lluvia o al sol directo.

MANUAL DE USUARIO Pinguino PACEX370LN-6ALDG DELONGHI

Repase y guarde estas instrucciones.

de centros de servicios cercanos a usted.

CARACTERÍSTICAS ELÉCTRICAS:

115V~60Hz

Importantes medidas de seguridad

• Utilice este aparato solo como se describe en este manual de instrucciones. Al igual que con cualquier aparato eléctrico, las instrucciones están destinadas a cubrir tantas situaciones como sea posible. La prudencia y el sentido común deben ser aplicados durante el funcionamiento y la instalación de este aparato de aire acondicionado.
• Este aparato ha sido fabricado para enfriar y deshumidificar ambientes domésticos y no debe ser utilizado para otros fines.
• Es peligroso alterar o modificar las características de esta unidad en modo alguno.
• El aparato debe ser instalado de acuerdo con la legislación nacional pertinente.
• Si se requieren reparaciones, póngase en contacto con el Centro de Servicio de Reparación autorizado más cercano. Utilizar un servicio no autorizado puede ser peligroso.
• El aparato no debe ser usado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, o con falta de experiencia y conocimiento, a menos que sean supervisados o instruidos acerca del uso del aparato por una persona responsable de su seguridad. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o por un centro de servicios técnico autorizado a fin de evitar todo riesgo.
• Asegúrese siempre de que el aparato está enchufado en una toma de 3 clavijas con toma de tierra. Si tiene cualquier duda, consulte con un electricista calificado.
• No utilice cables de extensión.
• Antes de limpiar o realizar operaciones de

mantenimiento, siempre desconecte la unidad de la toma de corriente.

• No tire o ponga tensión en el cable de alimentación al mover el aparato.
• El aparato no debe ser instalado donde la atmósfera pueda contener gases combustibles, aceite o azufre, o cerca de fuentes de calor.
• No deje objetos pesados o calientes sobre el aparato.
• Limpie los filtros al menos una vez a la hora.
• Evite el uso de calentadores cerca de la unidad.
• La unidad debe ser transportada en posición vertical. Si esto no es posible, fije la unidad en un ángulo, no la acueste horizontalmente.
• Antes de transportar la unidad, vacíe la unidad. Después del transporte, espere al menos 6 horas antes de encender la unidad.
• El material del embalaje puede reciclarse. Por lo tanto, se recomienda colocarlos en los contenedores especiales para la recolección de residuos diferenciados.
• Este aparato está equipado con un dispositivo de seguridad especial. Cuando el compresor se apaga, este dispositivo le impide encenderlo de nuevo durante al menos 3 minutos.
• ADVERTENCIA: Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.

Advertencias específicas para aparatos con gas refrigerante R410A

R410A es un refrigerante que cumple con las normas ecológicas europeas; sin embargo, se recomienda no perforar el circuito de refrigeración de la máquina. Al final de su vida útil, entregue el aparato a un centro de recolección de residuos especiales para su eliminación.

Esta planta herméticamente sellada contiene gases fluorados con efecto invernadero.

INFORMACIÓN MEDIOAMBIENTAL:

Esta unidad contiene gases fluorados con efecto invernadero cubiertos por el Protocolo de Kioto. El mantenimiento y la eliminación deben llevarse a cabo únicamente por personal cualificado (R410A, GWP=2088).

Guarde estas instrucciones

Este producto está destinado exclusivamente al uso doméstico

INTRODUCCIÓN

Gracias por elegir un producto De'Longhi. Le rogamos que dedique un instante a leer las instrucciones para evitar riesgos o daños en el aparato.

DESCRIPCIÓN

Descripción del aparato (consulte la página 3 - A)

A1 Rejilla de salida de aire A2 Panel de control A3 Manijas A4 Ruedas giratorias A5 Filtro de aire A6 Rejilla de entrada de aire A7 Receptáculo de manguera de escape de aire A8 Rejilla de entrada de aire A9 Cable de alimentación A10 Manguera de drenaje con tapón A11 Compartimento de control remoto A12 Receptor de señal de control remoto

Descripción de los accesorios (consulte la página 3 - B)

B1 Adaptador para soporte de ventana B2 Manguera de escape de aire B3 Adaptador de manguera B4 Soporte de ventana adicional B5 Soporte de ventana con tuerca de mariposa B6 Tapa del soporte de ventana B7 Control remoto B8 Bolsa de accesorios de final de temporada (*no en todos los modelos)

B9 Cubierta para polvo de final de temporada (*no en todos los modelos) B10 Cinta autoadhesiva de espuma

CONEXIÓN ELÉCTRICA

Antes de enchufar el aparato a la toma de corriente, compruebe que:

• El suministro de energía de salida corresponda con el valor indicado en la etiqueta de valor nominal del aparato.
• La calidad y el circuito eléctrico sean adecuados para el aparato.
• La toma es una toma de tierra de 3 orificios. Si este no es el caso, deben elegir otra toma de corriente. El incumplimiento de estas instrucciones de seguridad importantes libera al fabricante de toda responsabilidad.

Si es necesario, el cable de alimentación debe ser reemplazado por un profesional cualificado.

USO

Las siguientes instrucciones le permitirán preparar su aire acondicionado para funcionar tan eficientemente como sea posible. Antes de su uso, asegúrese de que la admisión de aire y la tapa de salida de aire no estén obstruidas.

Por favor observe: Este aparato se suministra con una función de auto-evaporación para extracción de condensado durante los modos de enfriamiento y deshumidificación.

INSTALACIÓN DEL AIRE ACONDICIONADO

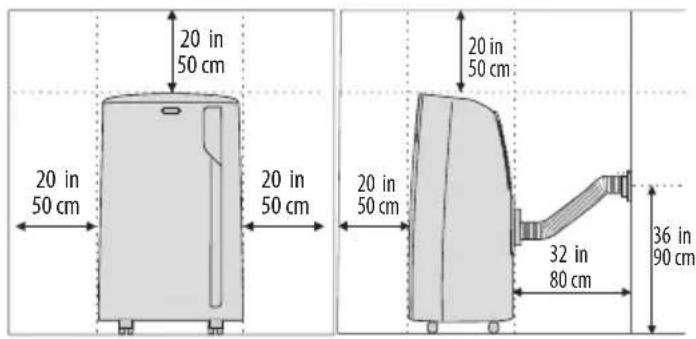

Para resultados óptimos, véanse las cifras a continuación referidas a las distancias mínimas sugeridas.

VENTANA PARA DOBLE COLGADO

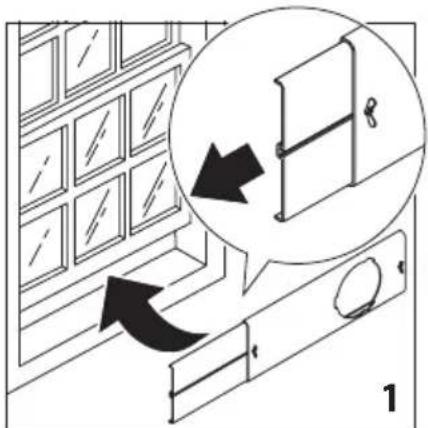

• Colocar el soporte de ventana (B5) en el alféizar de la ventana, extienda el soporte plenamente dentro del marco de la ventana (Fig. 1).

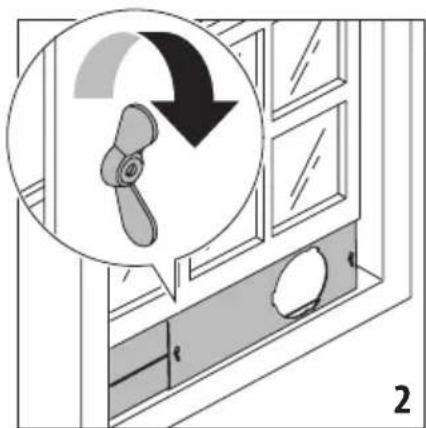

• Fije el soporte en su lugar apretando la tuerca de mariposa (fig. 2). Coloque la tira de espuma suministrada (B10) en la parte superior del soporte de la ventana y bajo en la parte inferior del soporte de la ventana. (Un profesional cualificado podría cortar el plástico en caso de que el soporte de ventana fuera demasiado grande para la ventana.)

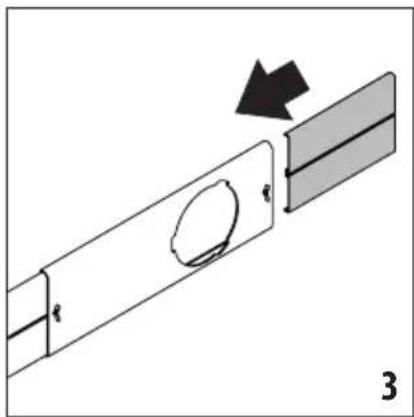

• Si las ventanas son grandes, utilice un soporte para ventana

adicional (B4) para cubrir el vano de ventana, extendiéndolo a la longitud requerida, luego asegúrelo con la tuerca de mariposa de bloqueo suministrada (fig. 3).

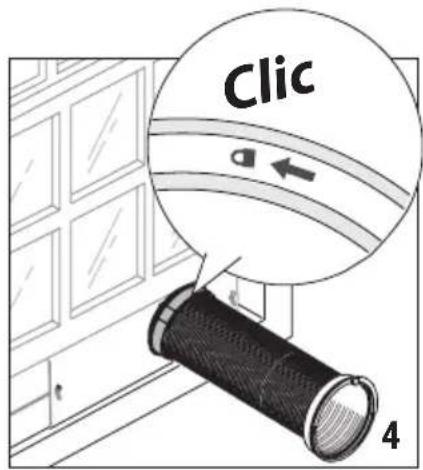

• Insertar y bloquear el accesorio para soporte de ventana (B1) ya conectado en el tubo de escape de aire, en la ranura del soporte de ventana (fig. 4).

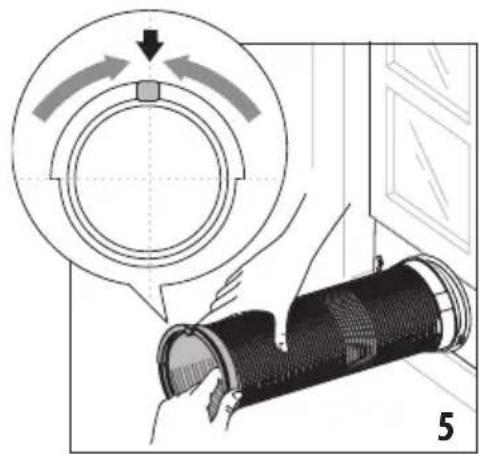

• En el otro extremo, asegúrese de que la lengüeta del adaptador de la manguera esté recta hacia arriba (como a las 12 en un reloj) como se muestra en la fig.5.

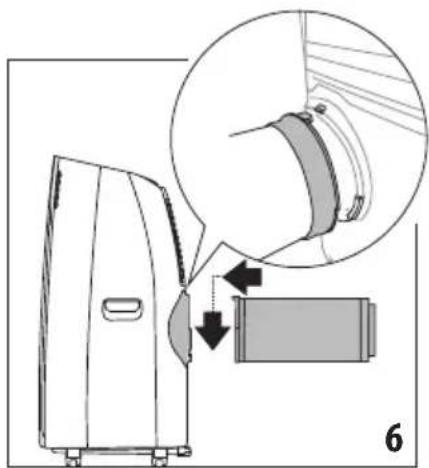

• Conecte la manguera ensamblada en la parte trasera del aire acondicionado (fig. 6).

VENTANAS DESLIZANTES

• Gracias a la tuerca de mariposa de bloqueo, es posible utilizar el soporte de ventana también para ventanas deslizantes. Posicione el orificio del soporte de la ventana en la guía inferior para permitir la instalación correcta de la manguera de escape.

OPERACIÓN DESDE EL PANEL DE CONTROL

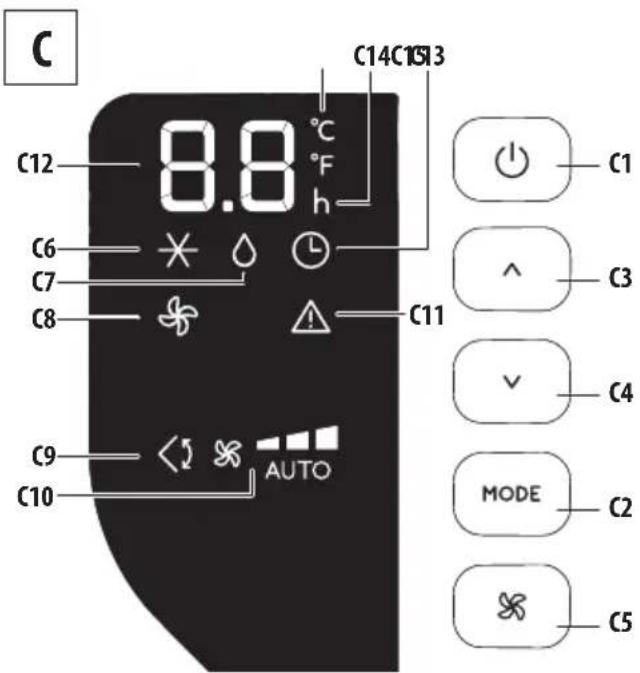

DESCRIPCIÓN DEL PANEL DE CONTROL (C)

C1. Tecla ON/STAND-BY (on/off) C2. Tecla de selección de modo (aire acondicionado, deshumidificador, ventilador) C3. Tecla de aumento C4. Tecla de reducción C5. Tecla de selección de flujo de aire (MIN/MED/MAX/AUTO) C6. Símbolo aire acondicionado C7. Símbolo deshumidificación C8. Símbolo ventilador C9. Símbolo Swing

C10. Indicador de flujo de aire C11. Símbolo alarma C12. Pantalla de ajuste de temperatura, tiempo programado encendido/apagado C13. Símbolo de temporizador C14. Indicador de la hora del temporizador C15. Indicador escala de temperatura seleccionada

OPERACIÓN DEL PANEL DE CONTROL

APAGAR Y ENCENDER APARATO

Inserte el enchufe en la toma. Aparecen dos guiones en la pantalla indicando que el aparato está en modo de espera.

Tocar la tecla (b) para encender el aparato.

La compuerta (A1) se abre después de unos pocos segundos. Cuando el aparato se enciende, inicia con la última dirección establecida antes del apagado.

Por favor observe: Si se interrumpe la puesta en marcha, al cabo de unas horas la luz de la pantalla se regula para reducir el consumo de energía.

Para apagar el aparato, toque la tecla y desconecte el enchufe de la toma.

Por favor observe: Nunca apague el aire acondicionado simplemente tirando del enchufe. Pulse la tecla para poner el aire acondicionado en modo de espera y espere unas horas antes de retirar el enchufe. De esta forma, el aparato puede realizar las comprobaciones de estado operativo.

SELECCIÓN DE MODOS

Para seleccionar el modo de operación deseado, pulse repetidamente la tecla MODO (C2) hasta que la función deseada sea seleccionada.

MODO DE AIRE ACONDICIONADO

Este es ideal para temperatura caliente y húmeda cuando la habitación necesita ser enfriada. También es aplicado para deshumidificar el aire.

Para establecer correctamente este modo:

• Pulse repetidamente la tecla MODO (C2) hasta que aparezca el icono de aire acondicionado. La pantalla mostrará la temperatura deseada.
• Para cambiar la temperatura deseada, toque la tecla (3) o (4).
• Seleccione el flujo de aire deseado tocando la tecla (C5).

Las velocidades disponibles son:

Flujo de aire mínimo: cuando el silencio es

máxima operación de silencio máximo.

Flujo de aire medio: cuando el nivel de ruido

debe ser bajo pero con un buen nivel de confort.

Flujo de aire Tmaxio: para máximo rendimiento.

Auto: el aparato escoge automáticamente el mejor flujo de aire según la temperatura

y las condiciones ambientales.

MODO DE DESHUMIDIFICACIÓN

Es ideal para reducir la humedad en la habitación (pri-

mavera y otoño, habitaciones muy húmedas, época de lluvias, etc.). Para este tipo de uso, el aparato debe estar configurado de la misma manera que en el modo de aire acondicionado. Es decir, la manguera de escape de aire (B2) debe estar instalada en el dispositivo para permitir que la humedad sea descargada en el exterior.

Para establecer correctamente este modo:

• Pulse repetidamente la tecla MODO (C2) hasta que aparezca el símbolo de deshumidificación.
• El aparato seleccionará de modo automático el flujo de aire más adecuado.

MODO VENTILADOR

Cuando se utilice este modo, el tubo de escape de aire (B2) no necesita estar conectado al aparato.

Para establecer correctamente este modo:

• Pulse repetidamente la tecla (C2) MODO hasta que aparezca el símbolo del ventilador.
• Seleccione el flujo de aire deseado pulsando el botón (C5).

A continuación, los flujos de aire disponibles:

Flujo de aire mínimo: cuando se desea operación de silencio máximo.

Flujo de aire medio: cuando el nivel de ruido debe ser bajo pero con un buen nivel de confort.

Flujo de aire máximo: para máximo rendimiento.

SELECCIONE LA ESCALA DE TEMPERATURA

La temperatura se puede visualizar en °C o F. Para cambiar la unidad de medida de temperatura, pulse ambas teclas de aumento

(C3) o disminución (C4) durante unos 10 segundos.

OPERACIÓN DESDE EL CONTROL REMOTO

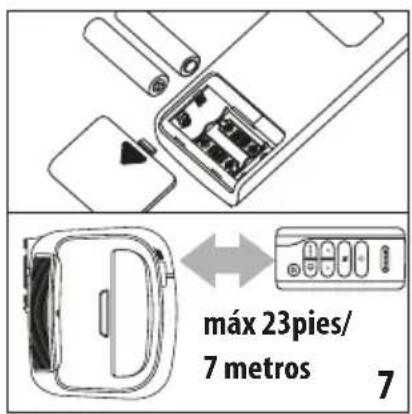

INSERTAR O SUSTITUIR LAS BATERÍAS

• Retire la tapa de la parte posterior del control remoto;
• Introduzca o reemplace las baterías con dos pilas nuevas LR03 "AAA" de 1,5V, insértelas correctamente (consulte las indicaciones en el interior del compartimento de la batería) (fig. 7);
• Vuelva a colocar la cubierta.

Por favor observe: Si la unidad de control remoto se sustituye o se descarta, las baterías deben retirarse y eliminarse de acuerdo con la legislación actual ya que son perjudiciales para el medio ambiente. No mezcle baterías viejas y nuevas.

No mezcle baterías alcalinas, de carbono-zinc (estándar) o recargables (níquel-cadmio). No arroje las baterías al fuego. Las baterías pueden explotar o tener filtraciones. Si no va a utilizar el control remoto durante un cierto periodo de tiempo, quite las baterías.

USO DEL CONTROL REMOTO

• Apunte el control remoto hacia el receptor no más de 23 pies (7 metros) de distancia del aparato (fig. 7) sin obstáculos entre el control remoto y el receptor.
• El control remoto debe manipularse con cuidado. No lo deje caer ni lo exponga a la luz directa del sol ni a fuentes de calor.

Por favor observe: El control remoto puede ser almacenado de manera segura en el compartimento correspondiente (A11).

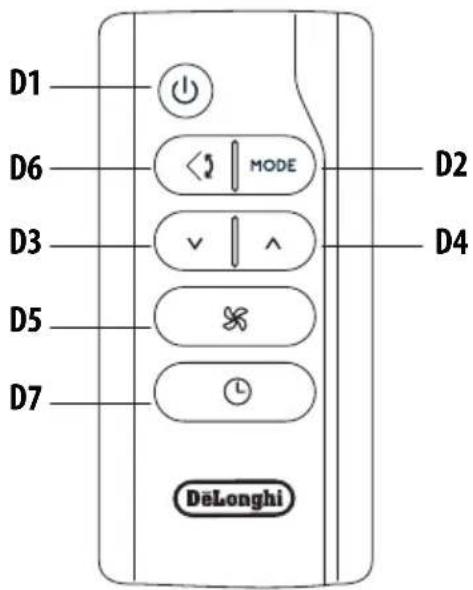

DESCRIPCIÓN DEL CONTROL REMOTO

D1. Botón ON/STAND-BY D2. Botón de MODO D3. Botón de disminución D4. Botón de aumento D5. Botón de selección de flujo del aire D6. Botón Swing D7. Botón temporizador

ENCENDER Y APAGAR EL APARATO

• Enchufe en la toma.
• Pulse el botón (D1) para encender la unidad.

Cuando está encendido, el acondicionador de aire comienza a funcionar en el mismo modo que cuando fue apagado.

• Para apagar el aparato, pulse el botón (D1).

Por favor observe: Nunca apague el aparato quitando el enchufe. Siempre apague pulsando sobre el botón y espere unas horas antes de retirar el enchufe. Solo de esta forma el aparato podrá realizar sus controles estándar.

Para seleccionar el modo de funcionamiento, pulse repetidamente el botón

MODO (D6) hasta que la función deseada sea seleccionada.

Muchos de los comandos disponibles en el control remoto se corresponden con los del panel de control del aparato (C).

SELECCIONANDO LAS TEMPERATURAS

En modo aire acondicionado, pulse las teclas (D3) y (D4) para disminuir/aumentar la temperatura deseada.

SELECCIÓN DEL FLUJO DE AIRE

En los modos de aire acondicionado y ventilador, pulse el botón (D5) en el control remoto para aumentar/disminuir el flujo de aire deseado.

FUNCIÓN SWING

El botón swing (D6) activa y desactiva la función swing. Cuando el ventilador interno está en funcionamiento bajo, la función swing distribuye el aire uniformemente en la habitación moviendo la solapa hacia adelante y hacia atrás alternativamente. Si se pulsa de nuevo, la tapa se bloquea en su posición actual. NOTA: Si el ventilador interno no está en funcionamiento, la función swing tampoco funciona. Para evitar dañar los mecanismos internos, la compuerta no debe ser movida manualmente.

AJUSTE DEL TEMPORIZADOR

El temporizador permite el retraso en el encendido o el apagado del aparato. Esta función previene el desperdicio de electricidad mediante la optimización de los periodos de configuración.

Cómo programar el apagado en modo de retraso

• Mientras el aparato está en cualquier modo de funcionamiento, se puede programar el modo de retraso.
• Pulse el botón temporizador (D7), se enciende el símbolo del temporizador (C13) y (C14) horas.
• Pulse los botones (D3) y (D4) hasta que el número de horas deseado para el apagado aparezca en la pantalla.

Unos segundos después de que el temporizador se haya ajustado, el ajuste se memoriza y la pantalla muestra el modo de funcionamiento y el símbolo del temporizador permanece encendido. Una vez que haya transcurrido el tiempo establecido, el aire acondicionado se pone en espera. Para cancelar el programa del temporizador, pulse el botón del temporizador (D7) dos veces. El símbolo del temporizador (C13) se apagará.

Nota: Una vez que el temporizador ha sido activado, presionando la tecla temporizador solo una vez, las horas restantes para apagarse aparecerán.

Cómo programar el inicio en modo de retraso

• Enchufe el aparato y ajústelo en modo de espera.
• Pulse el botón temporizador (D7), se enciende el símbolo del temporizador (C13) y (C14) horas.
• Pulse los botones (D3) y (D4) hasta que el número de horas deseado para el apagado aparezca en la pantalla. La puesta en marcha puede ser programada en cualquier momento en las próximas 24 horas.

Cuando haya transcurrido el tiempo establecido, el aparato comenzará a funcionar en el mismo modo de funcionamiento que se había establecido anteriormente.

Para cancelar el programa del temporizador, pulse el botón del temporizador (D7) dos veces.

El símbolo temporizador (C13) se apagará.

Nota: Una vez que el temporizador ha sido activado, presionando la tecla temporizador solo una vez, las horas restantes para encenderse aparecerán.

Nota: Este aparato ha sido probado y es conforme a los parámetros para un dispositivo digital de Clase B, de acuerdo con la parte 15 de las Normas FCC. Estos parámetros se establecieron para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación doméstica.

• Este aparato genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se lo instala y usa de acuerdo con las instrucciones, puede causar interferencias perjudiciales a las comunicaciones de radio. Sin embargo, no se puede garantizar que no se produzca interferencia en una instalación particular. Si el aparato produce una interferencia perjudicial a la recepción de radio o televisión, que pueda determinarse apagando y encendiendo el aparato, se recomienda al usuario que corrija la interferencia tomando alguna de las siguientes medidas:
• Reoriente o reposicione la antena receptora.
• Aumente la distancia entre el aparato y el receptor.
• Conecte el aparato en un enchufe que no sea uno donde esté conectado el receptor.
• Consulte la línea directa gratuita o a un técnico experto de radio/TV. Los cambios o modificaciones que no hayan sido expresamente aprobados por la parte responsable de la conformidad del aparato podrían invalidar la autoridad del usuario de utilizar el aparato.
• Este aparato es conforme a la parte 15 de las normativas FCC. Su utilización está sujeta a las dos siguientes condiciones: (1) este aparato no debe causar interferencias perjudiciales, y (2) este aparato debe aceptar cualquier interferencia que reciba, incluida la interferencia que pudiera causar un funcionamiento inadecuado.
• Este aparato digital Clase B cumple con la norma canadiense ICES-003.

Responsable FCC:

De Longhi America

El aparato tiene un sistema de autodiagnóstico para identificar una serie de advertencias o malos funcionamientos. Los mensajes de error se muestran en la pantalla del aparato.

SI ... APARECE,	SI ... APARECE,	SI ... APARECE,	SI ... APARECE,	SI ... APARECE,
L &	H &	L &	P F &	H L &
"Baja Temperatura" (Prevencion de heladas)	"Temperatura Alta" "Humidad baja" "Error de sonda"		(Sonda dañada)	"Alto;nivel" (Bandeja interna llena)
¿QUE DEBERÍA HACER?	¿QUE DEBERÍA HACER? ¿QUE DEBERÍA HACER?		¿QUE DEBERÍA HACER?	¿QUE DEBERÍA HACER?
El aparato está equipa- do con un dispositivo de protección contra congelación para evitar la formación excessiva de hielo. El aparato se enciende automatistically cuando se completa el proceso de descongelación.	El aparato está provisto de un dispositivo de sobrecalenta- miento que, en caso de condi- ciones de configuracion con temperatura ambiente excesi- va durante un periodo prolong- gado, hárá que el aparato solo ventile. El aparato se resta- blecería automatistically tan pronto como la temperatura se acerque a las conditiones límite de configuracion.	Este mensaje solo se mostrará cuando esté en la configuración Real Feel, indicando que el;nivel de humedad de la habit- ción es extremamente bajo. Para reanudar el func循环, cambie la unidad a cualquier otro modo que no sea la func循环 Real Feel.	Si this appearece, con- tacte nuestro número Gratis de atencion al cliente.	Vacie la bandeja in- terior de seguidad siguiendo las instruc- ciones en el apartado "Func循环amento de fin de temporada"

CONSEJOS PARA EL USO CORRECTO

Para garantizar resultados óptimos con el aire acondicionado, siga estas recomendaciones:

• Cierre las ventanas y puertas donde se usa el aire acondicionado. Cuando se instala el aire acondicionado de manera semipermanente, debe dejar una puerta ligeramente abierta (como mínimo 1/2 pulgada - 1 cm) para garantizar una ventilación adecuada.
• No utilice nunca el aparato en habitaciones muy húmedas (lavanderías automáticas, por ejemplo).
• Proteja la sala de la exposición directa al sol mediante el cierre parcial de las cortinas y/o persianas para que el aparato funcione de manera más eficiente.
• No utilice nunca el aparato al aire libre. Asegúrese de que no haya fuentes de calor en la habitación.
• Asegúrese de que el aire acondicionado esté sobre una superficie nivelada.
• Nunca deje objetos de ningún tipo sobre el aire acondicionado.
• Nunca obstruya la rejilla de entrada o salida de aire (consulte la figura abajo).

No cubra el aparato.

LIMPIEZA

Antes de proceder a la limpieza o mantenimiento, apague el aparato usando el botón y a continuación desenchúfelo de la corriente.

LIMPIEZA DE LA CARCASA

Usted debe limpiar el aparato con un paño ligeramente húmedo y luego secarlo con un paño seco. Por razones de seguridad, NUNCA lave el aire acondicionado con agua. ¡Atención! Nunca use

gasolina, alcohol o solventes para limpiar el aparato. Nunca rocíe insecticidas líquidos o similares.

LIMPIEZA DEL FILTRO DE AIRE

Si el filtro está sucio, la circulación de aire se verá afectada y disminuirá la eficacia del aparato. Por lo tanto, es una buena práctica limpiar el filtro con intervalos regulares. La frecuencia depende de la duración y las condiciones de operación. Si la unidad se usa constantemente o sistemáticamente, recomendamos limpiar el filtro una vez a la semana. El filtro está en la rejilla de entrada.

Para limpiar el filtro, remuévalo como se muestra en la fig. 8.

Utilice una aspiradora para quitar el polvo recogido en el filtro. Si está muy sucio, sumérjalo en agua tibia y enjuáguelo varias veces. El agua nunca debe estar más caliente de 104°F.

Después de lavar el filtro, déjelo secar completamente antes de volver a colocarlo.

El filtro ayuda a capturar el polvo.

CONTROLES DE INICIO DE TEMPORADA

Asegúrese de que el cable de alimentación y el enchufe no tengan daños y que el sistema de puesta a tierra sea suficiente.

Siga las instrucciones de instalación con precisión.

OPERACIONES DE FIN DE TEMPORADA

Para vaciar toda el agua del circuito, retire la tapa externa desenroscándola a favor de las agujas del reloj y permita que se vacíe el agua en una cubeta (fig. 9).

Cuando el aparato esté vacío, sustituya las tapas.

Limpie el filtro y séquelo completamente antes de volver a ponerlo.

Para almacenar el aparato al final de temporada, recomendamos cubrirlo con el protector contra el polvo de fin de temporada (B9) y coloque los accesorios en la correspondiente

bolsa de accesorios de fin de temporada (B8).

ESPECIFICACIONES TÉCNICAS

Voltaje de alimentación: consulte la etiqueta de valor nominal

Máx. potencia absorbida

durante el acondicionamiento de aire

Refrigerante

Capacidad de refrigeración

DESTINADO SOLO PARA CENTROS DE SERVICIO

EL DIAGRAMA DE CABLEADO ESTÁ UBICADO DENTRO DE LA UNIDAD.

CONDICIONES LÍMITE

Temperatura ambiente

para aire acondicionado 61°-95°F (16-35°C)

Humedad máxima relativa 80% RH

Por favor observe: fuera de estas condiciones, la unidad tomará más tiempo o puede no alcanzar la temperatura de enfriamiento que está configurada.

El transporte, llenado, limpieza, recuperación y eliminación de refrigerante deben ser realizados por un centro de servicio técnico designado solamente por el fabricante. El aparato debe ser eliminado por un centro especializado y designado solamente por el fabricante.

Atención! PARA EVITAR DAÑOS A LA UNIDAD:

NUNCA TRANSPORTE O GIRE EL APARATO BOCA ABAJO O SOBRE

SU COSTADO. SI ESTO SUCEDE, ESPERE 6 HORAS ANTES DE ENCENDER EL APARATO, SE RECOMIENDA 24 HORAS. Después de que la unidad ha estado sobre un costado, el aceite debe regresar al compresor para asegurar su correcto funcionamiento. Sin permitir a la unidad este tiempo (6-24 horas) la unidad pueda funcionar solo por un corto periodo de tiempo, y bajo el compresor se descompone por falta de aceite.

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA SOLUCIÑON
El acondicionador de aire no se enciende N.	ó está connectado a la toma de corriente Enduña en la toma
	no hay alimentación espere a que regrese	la corriente
	El dispositivo de seguridad interna se ha disparado	llame al número gratis de atencion al cliente
El aire acondicionado funciona por un corto tiempo solamente	Hay dobleces o pliegues en el tubo de escape de aire	C Coloque la manguera de aire correctamente,manteniendo lo más corto y libre de curvas como sea possible a fin de evaporar cuellos de botella
	Algo impide que se descargue el aire Comprobar y eliminar cualquier obstáculo que obstruya la descarga de aire
El aire acondicionado funciona, pero no enfría la habitación	Ventanas, puertas y/o cortinas abiertas Ciebre las puertas,ventanas y cortinas, teniendo en cuenta los "CONSEJOS PARA EL USO CORRECTO" que se proportionscen arriba
	Existen fuentes de calor en la habitación (microondas, secador deleo, etc.	reduzca el impacto de las fuentes de calor configurando fuentes bajas o desconnectando las innecasarias
	La manguera de escape de aire se separe del aparato	Ajuste la manguera de escape de aire en el receptáculo en la parte posterior del aparato (fig. 1).
	Filtro obstruido	Limpie o reemplace el filtrto como se ha descripto anteriorsmente
Durante la operation, hay un desagradable olor en la habitación	filtro obstruido o sucio limpie el filtrto como se ha descripto anteriorsmente (fig. 8)
El aire acondicionado no funciona duranteunos tres minutos despés de reiniciarlo	Un dispositivo interno de sécurité evita que el dispositivo se reinicia hasta que han transcurrido tresminsitos desdelaULTima vez que fueapagado	esperar. Este retraso es parte delFuncioncimiento normal.
Uno de los siguientes mensajes es Holocaust: Lt/ Ht / Lh / PF / HL	El aparato Tiene un sistemasde autodiagnóstico para identificar un número de averías.	Consulte el capítulo de autodiagnosticismo
