BEDIENUNGSANLEITUNG 0 603 B01 000 BOSCH

de Originalbetriebsanleitung

Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15

* Nicht bei allen Geräteausführungen vorhanden

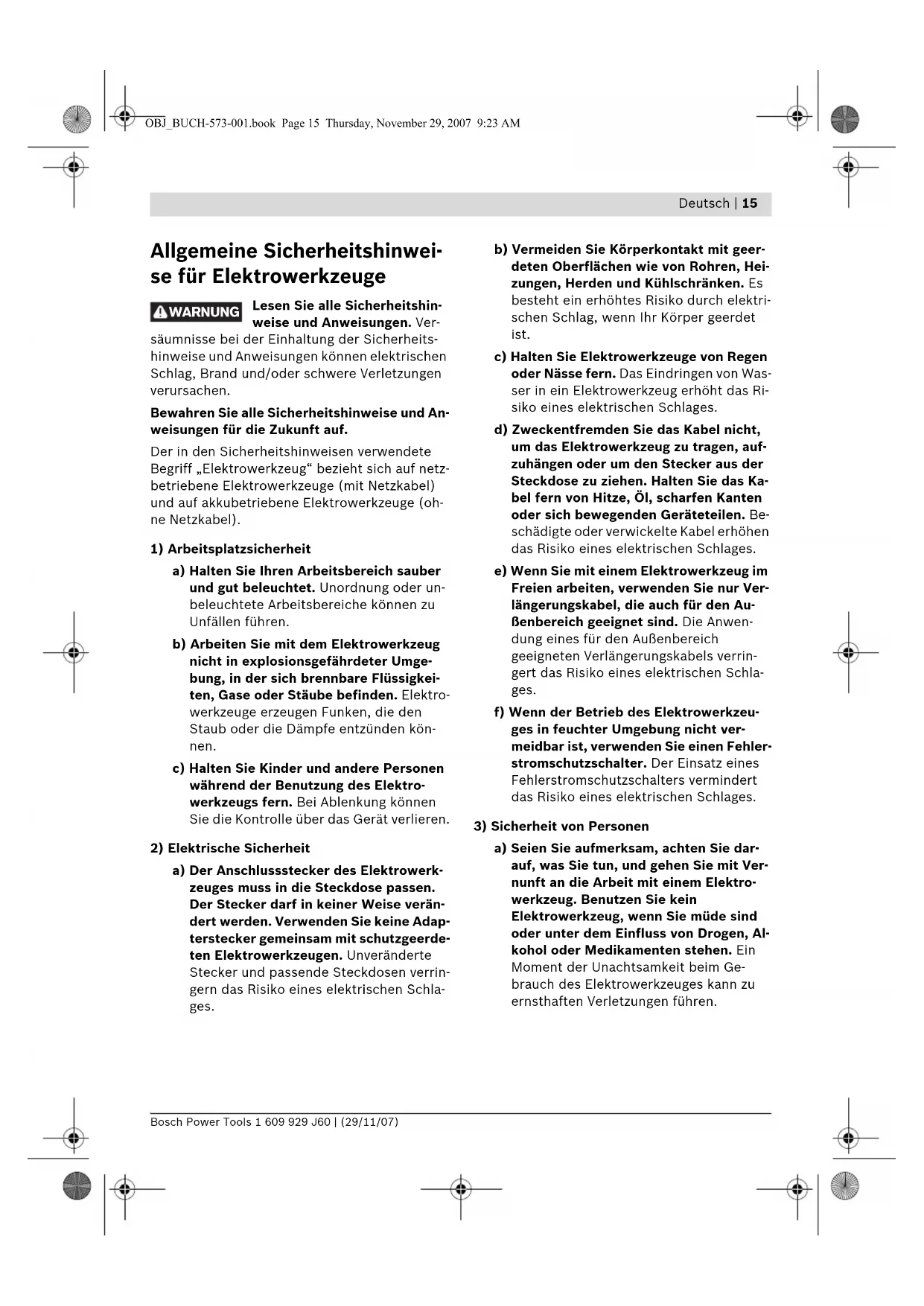

Allgemeine Sicherheitshinwei-

se für Elektrowerkzeuge

Lesen Sie alle Sicherheitshin-

weise und Anweisungen. Ver-

säumnisse bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

Bewahren Sie alle Sicherheitshinweise und An-

weisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete

Begriff „Elektrowerkzeug“ bezieht sich auf netz-

betriebene Elektrowerkzeuge (mit Netzkabel)

und auf akkubetriebene Elektrowerkzeuge (oh-

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder un-

beleuchtete Arbeitsbereiche können zu

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flüssigkei-

ten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden kön-

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektro-

werkzeugs fern. Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verän-

dert werden. Verwenden Sie keine Adap-

terstecker gemeinsam mit schutzgeerde-

ten Elektrowerkzeugen. Unveränderte

Stecker und passende Steckdosen verrin-

gern das Risiko eines elektrischen Schla-

b) Vermeiden Sie Körperkontakt mit geer-

deten Oberflächen wie von Rohren, Hei-

zungen, Herden und Kühlschränken. Es

besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Was-

ser in ein Elektrowerkzeug erhöht das Ri-

siko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, auf-

zuhängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das Ka-

bel fern von Hitze, Öl, scharfen Kanten

oder sich bewegenden Geräteteilen. Be-

schädigte oder verwickelte Kabel erhöhen

das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver-

längerungskabel, die auch für den Au-

ßenbereich geeignet sind. Die Anwen-

dung eines für den Außenbereich

geeigneten Verlängerungskabels verrin-

gert das Risiko eines elektrischen Schla-

f) Wenn der Betrieb des Elektrowerkzeu-

ges in feuchter Umgebung nicht ver-

meidbar ist, verwenden Sie einen Fehler-

stromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar-

auf, was Sie tun, und gehen Sie mit Ver-

nunft an die Arbeit mit einem Elektro-

werkzeug. Benutzen Sie kein

Elektrowerkzeug, wenn Sie müde sind

oder unter dem Einfluss von Drogen, Al-

kohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Ge-

brauch des Elektrowerkzeuges kann zu

ernsthaften Verletzungen führen.

WARNUNG OBJ_BUCH-573-001.book Page 15 Thursday, November 29, 2007 9:23 AM16 | Deutsch

1 609 929 J60 | (29/11/07) Bosch Power Tools

b) Tragen Sie persönliche Schutzausrüs-

tung und immer eine Schutzbrille. Das

Tragen persönlicher Schutzausrüstung,

wie Staubmaske, rutschfeste Sicherheits-

schuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeu-

ges, verringert das Risiko von Verletzun-

c) Vermeiden Sie eine unbeabsichtigte In-

betriebnahme. Vergewissern Sie sich,

dass das Elektrowerkzeug ausgeschaltet

ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es auf-

nehmen oder tragen. Wenn Sie beim Tra-

gen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät einge-

schaltet an die Stromversorgung anschlie-

ßen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek-

trowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehen-

den Geräteteil befindet, kann zu Verlet-

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situati-

onen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden Tei-

len. Lockere Kleidung, Schmuck oder lan-

ge Haare können von sich bewegenden

Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet

werden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub ver-

4) Verwendung und Behandlung des Elektro-

a) Überlasten Sie das Gerät nicht. Verwen-

den Sie für Ihre Arbeit das dafür be-

stimmte Elektrowerkzeug. Mit dem pas-

senden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leis-

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder aus-

schalten lässt, ist gefährlich und muss

c) Ziehen Sie den Stecker aus der Steckdo-

se und/oder entfernen Sie den Akku, be-

vor Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Gerät

weglegen. Diese Vorsichtsmaßnahme ver-

hindert den unbeabsichtigten Start des

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin-

dern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen

Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche

Teile einwandfrei funktionieren und

nicht klemmen, ob Teile gebrochen oder

so beschädigt sind, dass die Funktion

des Elektrowerkzeuges beeinträchtigt

ist. Lassen Sie beschädigte Teile vor dem

Einsatz des Gerätes reparieren. Viele Un-

fälle haben ihre Ursache in schlecht ge-

warteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten

verklemmen sich weniger und sind leich-

OBJ_BUCH-573-001.book Page 16 Thursday, November 29, 2007 9:23 AMDeutsch | 17

Bosch Power Tools 1 609 929 J60 | (29/11/07)

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entspre-

chend diesen Anweisungen. Berücksich-

tigen Sie dabei die Arbeitsbedingungen

und die auszuführende Tätigkeit. Der Ge-

brauch von Elektrowerkzeugen für andere

als die vorgesehenen Anwendungen kann

zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit

des Elektrowerkzeuges erhalten bleibt.

f Sichern Sie das Werkstück. Ein mit Spann-

vorrichtungen oder Schraubstock festgehal-

tenes Werkstück ist sicherer gehalten als mit

f Halten Sie Ihren Arbeitsplatz sauber. Mate-

rialmischungen sind besonders gefährlich.

Leichtmetallstaub kann brennen oder explo-

f Verlassen Sie das Werkzeug nie, bevor es

vollständig zum Stillstand gekommen ist.

Nachlaufende Einsatzwerkzeuge können Ver-

letzungen verursachen.

f Benutzen Sie das Elektrowerkzeug nicht

mit beschädigtem Kabel. Berühren Sie das

beschädigte Kabel nicht und ziehen Sie den

Netzstecker, wenn das Kabel während des

Arbeitens beschädigt wird. Beschädigte Ka-

bel erhöhen das Risiko eines elektrischen

f Machen Sie Warnschilder am Elektrowerk-

zeug niemals unkenntlich.

f Stellen Sie sich nie auf das Elektrowerk-

zeug. Es können ernsthafte Verletzungen

auftreten, wenn das Elektrowerkzeug um-

kippt oder wenn Sie versehentlich mit dem

Sägeblatt in Kontakt kommen.

f Stellen Sie sicher, dass die Schutzhaube

ordnungsgemäß funktioniert und sich frei

bewegen kann. Klemmen Sie die Schutz-

haube niemals im geöffneten Zustand fest.

f Kommen Sie mit Ihren Händen nicht in den

Sägebereich, während das Elektrowerkzeug

läuft. Beim Kontakt mit dem Sägeblatt be-

steht Verletzungsgefahr.

f Entfernen Sie niemals Schnittreste, Holz-

späne o.ä. aus dem Schnittbereich, wäh-

rend das Elektrowerkzeug läuft. Führen Sie

den Werkzeugarm immer zuerst in die Ruhe-

position und schalten Sie das Elektrowerk-

f Führen Sie das Sägeblatt nur eingeschaltet

gegen das Werkstück. Es besteht sonst die

Gefahr eines Rückschlages, wenn sich das

Sägeblatt im Werkstück verhakt.

f Gebrauchen Sie das Elektrowerkzeug nur,

wenn die Arbeitsfläche bis auf das zu bear-

beitende Werkstück frei von allen Einstell-

werkzeugen, Holzspänen, etc. ist. Kleine

Holzstücke oder andere Gegenstände, die

mit dem rotierenden Sägeblatt in Kontakt

kommen, können den Bediener mit hoher

Geschwindigkeit treffen.

f Spannen Sie das zu bearbeitende Werk-

stück immer fest. Bearbeiten Sie keine

Werkstücke, die zu klein zum Festspannen

sind. Der Abstand Ihrer Hand zum rotieren-

den Sägeblatt ist sonst zu gering.

f Verwenden Sie die Säge nur für die Werk-

stoffe, die im bestimmungsgemäßen Ge-

brauch angegeben sind. Die Säge kann sonst

f Verwenden Sie keine stumpfen, rissigen,

verbogenen oder beschädigten Sägeblätter.

Sägeblätter mit stumpfen oder falsch ausge-

richteten Zähnen verursachen durch einen zu

engen Sägespalt eine erhöhte Reibung, Klem-

men des Sägeblattes und Rückschlag.

f Verwenden Sie immer Sägeblätter in der

richtigen Größe und mit der passenden Auf-

nahmebohrung (z.B. sternförmig oder

rund). Sägeblätter, die nicht zu den Monta-

geteilen der Säge passen, laufen unrund und

führen zum Verlust der Kontrolle.

OBJ_BUCH-573-001.book Page 17 Thursday, November 29, 2007 9:23 AM18 | Deutsch

1 609 929 J60 | (29/11/07) Bosch Power Tools

f Verwenden Sie keine Sägeblätter aus hoch-

legiertem Schnellarbeitsstahl (HSS-Stahl).

Solche Sägeblätter können leicht brechen.

f Fassen Sie das Sägeblatt nach dem Arbei-

ten nicht an, bevor es abgekühlt ist. Das Sä-

geblatt wird beim Arbeiten sehr heiß.

f Verwenden Sie das Werkzeug niemals ohne

die Einlegeplatte. Wechseln Sie eine defek-

te Einlegeplatte aus. Ohne einwandfreie Ein-

legeplatte können Sie sich am Sägeblatt ver-

f Richten Sie den Laserstrahl nicht auf Perso-

nen oder Tiere und blicken Sie nicht selbst

in den Laserstrahl, auch nicht aus größerer

Entfernung. Dieses Elektrowerkzeug erzeugt

Laserstrahlung der Laserklasse 2 gemäß

EN 60825-1. Dadurch können Sie unbeab-

sichtigt andere Personen blenden.

f Lassen Sie Kinder das Elektrowerkzeug mit

Laser nicht unbeaufsichtigt benutzen. Sie

könnten andere Personen blenden.

f Tauschen Sie den eingebauten Laser nicht

gegen einen Laser anderen Typs aus. Von ei-

nem nicht zu diesem Elektrowerkzeug pas-

senden Laser können Gefahren für Personen

Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein.

Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole

hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen.

f Richten Sie den Laserstrahl nicht auf Personen oder Tiere und

blicken Sie nicht selbst in den Laserstrahl, auch nicht aus grö-

ßerer Entfernung. Dieses Elektrowerkzeug erzeugt Laserstrah-

lung der Laserklasse 2 gemäß EN 60825-1. Dadurch können Sie

unbeabsichtigt andere Personen blenden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und

Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müs-

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesam-

melt und einer umweltgerechten Wiederverwertung zugeführt wer-

f Tragen Sie eine Schutzbrille.

f Tragen Sie eine Staubschutzmaske.

OBJ_BUCH-573-001.book Page 18 Thursday, November 29, 2007 9:23 AMDeutsch | 19 Bosch Power Tools 1 609 929 J60 | (29/11/07) Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können

elektrischen Schlag, Brand

und/oder schwere Verletzungen

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standge-

rät Längs- und Querschnitte mit geradem

Schnittverlauf in Holz auszuführen. Dabei sind

horizontale Gehrungswinkel von

sowie vertikale Gehrungswinkel von 0° bis 45°

Die Leistung des Elektrowerkzeugs ist ausgelegt

zum Sägen von Hart- und Weichholz, sowie

Span- und Faserplatten.

f Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehör-

f Gefahrenbereich! Halten Sie möglichst Hände, Finger oder Ar-

me von diesem Bereich fern.

Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmes-

ser muss ohne Spiel zur Werkzeugspindel passen. Verwenden Sie

keine Reduzierstücke oder Adapter.

1 609 929 J60 | (29/11/07) Bosch Power Tools

Abgebildete Komponenten

Die Nummerierung der abgebildeten Kompo-

nenten bezieht sich auf die Darstellung des Elek-

trowerkzeuges auf den Grafikseiten.

1 Knopf zum Lösen des Werkzeugarms

5 Sägetischverlängerung

6 Verlängerungsbügel

8 Bohrungen für Schnellspannzwinge

10 Skala für Gehrungswinkel (horizontal)

11 Hebel für Gehrungswinkelvoreinstellung

12 Feststellknauf für beliebige Gehrungswinkel

13 Einkerbungen für Standard-Gehrungswinkel

15 Bohrungen für Montage

16 Bohrungen für Verlängerungsbügel

17 Anschlagschraube für 0°-Gehrungswinkel

18 Anschlagschraube für 45°-Gehrungswinkel

26 Spanngriff für beliebige Gehrungswinkel

27 Transportsicherung

28 Innensechskantschrauben (6 mm) der An-

32 Schalter für Beleuchtung („LED“)

33 Schalter für Schnittlinienkennzeichnung

34 Innensechskantschlüssel (2 mm)

35 Stellschraube für vertikale Laserpositionie-

37 Stellschraube für horizontale Laserpositio-

39 Befestigungsset „Verlängerungsbügel“

Befestigungsset „Untergestell“*

43 Spindelarretierung

44 Innensechskantschraube (6 mm) für Säge-

47 Flügelmutter zur Fixierung der Sägetischver-

48 Schnellspannzwinge

49 Schnell-Entriegelung

50 Feststellknauf der Schnellspannzwinge

51 Flügelmutter der Schnellspannzwinge

53 Winkelanzeiger (horizontal)

54 Winkelanzeiger (vertikal)

55 Beleuchtungseinheit (Power Light)

56 Flügelmutter zur Fixierung des Längenan-

57 Schrauben für Einlegeplatte

59 Skala für Gehrungswinkel (vertikal)

60 Schraube für Winkelanzeiger (vertikal)

61 Schraube für Winkelanzeiger (horizontal)

63 Abdeckung der Laserlinse

*Abgebildetes oder beschriebenes Zubehör gehört

nicht zum Standard-Lieferumfang.

OBJ_BUCH-573-001.book Page 20 Thursday, November 29, 2007 9:23 AMDeutsch | 21 Bosch Power Tools 1 609 929 J60 | (29/11/07) Technische Daten Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 61029.

Der A-bewertete Geräuschpegel des Gerätes be-

trägt typischerweise: Schalldruckpegel

91 dB(A); Schallleistungspegel 104 dB(A). Unsi-

Die Hand-Arm-Vibration ist typischerweise nied-

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass

das unter „Technische Daten“ beschriebene

Produkt mit den folgenden Normen oder norma-

tiven Dokumenten übereinstimmt:

EN 61029, EN 60825-1 gemäß den Bestimmun-

gen der Richtlinien 2004/108/EG, 98/37/EG (bis

28.12.2009), 2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen 29.11.2007, Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen Montage

f Vermeiden Sie ein unabsichtliches Starten

des Elektrowerkzeugs. Während der Monta-

ge und bei allen Arbeiten an dem Elektro-

werkzeug darf der Netzstecker nicht an die

Stromversorgung angeschlossen sein.

Beachten Sie dazu die Darstel-

lung des Lieferumfangs am An-

fang der Betriebsanleitung.

Kapp- und Gehrungssäge PCM 10

/II Maximale Werkstückmaße siehe Seite 27.Einschaltvorgänge erzeugen kurzfristige Spannungsab-senkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netz-impedanzen kleiner als 0,363 Ohm sind keine Störun-gen zu erwarten.Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.Bitte beachten Sie die Sachnummer auf dem Typen-schild Ihres Elektrowerkzeugs. Die Handelsbezeichnun-gen einzelner Elektrowerkzeuge können variieren. Maße für geeignete Sägeblätter

Sägeblattdurchmesser

1 609 929 J60 | (29/11/07) Bosch Power Tools

Prüfen Sie vor der Erst-Inbetriebnahme des

Elektrowerkzeugs, ob alle unten aufgeführten

Teile mitgeliefert wurden:

– Kapp- und Gehrungssäge mit vormontiertem

– Verlängerungsbügel 6 (2x)

– Befestigungsset „Verlängerungsbügel“ 39

(2 U-Profile mit Schrauben)

– Sägetischverlängerung 5

– Schnellspannzwinge 48

– Innensechskantschlüssel/Kreuzschraubendre-

– Batterien (3x, Größe AAA, 1,5 V)

bei Geräteausführungen mit Untergestell:

(16 Profile, 4 Kappen)

– Befestigungsset „Untergestell“ 42

(24 Schrauben mit Muttern für Zusammen-

bau, 4 Schrauben mit Muttern für Befesti-

gung Elektrowerkzeug, 4 Unterlegscheiben)

Hinweis: Überprüfen Sie das Elektrowerkzeug

auf eventuelle Beschädigungen.

Vor dem weiterem Gebrauch des Elektrowerk-

zeugs müssen Sie Schutzeinrichtungen oder

leicht beschädigte Teile sorgfältig auf ihre ein-

wandfreie und bestimmungsgemäße Funktion

untersuchen. Überprüfen Sie, ob die bewegli-

chen Teile einwandfrei funktionieren und nicht

klemmen, oder ob Teile beschädigt sind. Sämtli-

che Teile müssen richtig montiert sein und alle

Bedingungen erfüllen, um den einwandfreien

Betrieb zu gewährleisten.

Beschädigte Schutzvorrichtungen und Teile

müssen Sie sachgerecht durch eine anerkannte

Fachwerkstatt reparieren oder auswechseln las-

Montage von Einzelteilen

– Entnehmen Sie alle mitgelieferten Teile vor-

sichtig aus ihrer Verpackung.

– Entfernen Sie sämtliches Packmaterial vom

Elektrogerät und vom mitgelieferten Zube-

– Beachten Sie zur Arbeitserleichterung bei

der Montage der mitgelieferten Geräteele-

mente, dass sich das Elektrowerkzeug in

Transportstellung befindet.

Zusätzlich zum Lieferumfang benötigte Werk-

– Kreuzschraubendreher

– Ring- oder Gabelschlüssel (12 mm)

für den Zusammenbau des Untergestells

– Ring- oder Gabelschlüssel (10 mm)

für die Grundeinstellung der Gehrungswinkel

Sägetischverlängerung und Längenanschlag

Die Sägetischverlängerung 5 und der Längenan-

schlag 38 können links oder rechts vom Elektro-

werkzeug positioniert werden.

– Stecken Sie je nach Bedarf die Sägetischver-

längerung und den Längenanschlag auf den

gewünschten Verlängerungsbügel 6 und zie-

hen Sie die jeweilige Flügelmutter fest.

Verlängerungsbügel montieren

Verwenden Sie zur Fixierung das Befestigungs-

set „Verlängerungsbügel“ 39. (2 U-Profile mit

– Kippen Sie das Elektrowerkzeug, so dass Sie

die Verlängerungsbügel an der Unterseite

des Geräts fixieren können.

– Halten Sie ein U-Profil über einen Gehäu-

sesteg 40, so dass die Bohrungen beider Tei-

– Schieben Sie einen Verlängerungsbügel bis

zum Anschlag durch die Bohrungen 16, durch

das U-Profil und durch die Gehäusestege.

– Ziehen Sie die Schraube am U-Profil zur Si-

cherung des Verlängerungsbügels an.

– Wiederholen Sie die Arbeitsschritte für den

zweiten Verlängerungsbügel an der anderen

Seite des Elektrowerkzeugs.

OBJ_BUCH-573-001.book Page 22 Thursday, November 29, 2007 9:23 AMDeutsch | 23

Bosch Power Tools 1 609 929 J60 | (29/11/07)

Feststellknauf montieren

– Schrauben Sie den Feststellknauf 12 in die

entsprechende Bohrung unterhalb des He-

f Ziehen Sie den Feststellknauf 12 vor dem

Sägen immer fest an. Das Sägeblatt kann

sich sonst im Werkstück verkanten.

– Öffnen Sie das Batteriefach 30.

– Setzen Sie die mitgelieferten Batterien ent-

sprechend der vorgegebenen Polung ein.

– Schließen Sie das Batteriefach.

Stationäre oder flexible Montage

f Zur Gewährleistung einer sicheren Handha-

bung müssen Sie das Elektrowerkzeug vor

dem Gebrauch auf eine ebene und stabile

Arbeitsfläche (z.B. Werkbank) montieren.

Montage mit Untergestell

(siehe Bilder D1–D2)

Verwenden Sie zur Montage das Befestigungs-

set „Untergestell“ 42. (24 Schrauben mit Mut-

tern für Zusammenbau, 4 Schrauben mit Mut-

tern für Befestigung Elektrowerkzeug, 4

– Schrauben Sie das Untergestell 41 zusam-

men. Ziehen Sie die Schrauben fest an.

– Befestigen Sie das Elektrowerkzeug auf der

Auflagefläche des Untergestells. Dazu dienen

die Bohrungen 15 am Elektrowerkzeug sowie

die Langlöcher am Untergestell.

Montage ohne Untergestell

– Befestigen Sie das Elektrowerkzeug mit einer

geeigneten Schraubverbindung auf der Ar-

beitsfläche. Dazu dienen die Bohrungen 15.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem An-

strich, einigen Holzarten, Mineralien und Metall

können gesundheitsschädlich sein. Berühren

oder Einatmen der Stäube können allergische

Reaktionen und/oder Atemwegserkrankungen

des Benutzers oder in der Nähe befindlicher

Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchen-

staub gelten als krebserzeugend, besonders in

Verbindung mit Zusatzstoffen zur Holzbehand-

lung (Chromat, Holzschutzmittel). Asbesthalti-

ges Material darf nur von Fachleuten bearbeitet

– Benutzen Sie möglichst eine Staubabsau-

– Sorgen Sie für gute Belüftung des Arbeits-

– Es wird empfohlen, eine Atemschutzmaske

mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften

für die zu bearbeitenden Materialien.

– Stecken Sie den Staubbeutel 20 in den Spa-

Der Staubbeutel darf während des Sägens nie

mit den beweglichen Geräteteilen in Berührung

Leeren Sie den Staubbeutel rechtzeitig aus.

Zur Absaugung können Sie an den Spanauswurf

auch einen Staubsaugerschlauch (

Der Staubsauger muss für den zu bearbeitenden

Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders

gesundheitsgefährdenden, krebserzeugenden

oder trockenen Stäuben einen Spezialsauger.

OBJ_BUCH-573-001.book Page 23 Thursday, November 29, 2007 9:23 AM24 | Deutsch 1 609 929 J60 | (29/11/07) Bosch Power Tools In Deutschland werden für Holzstäube auf

Grund TRGS 553 geprüfte Absaugeinrichtungen

gefordert, die interne Absaugvorrichtung darf im

gewerblichen Bereich nicht verwendet werden.

Für andere Materialien muss der gewerbliche

Betreiber die speziellen Anforderungen mit der

zuständigen Berufsgenossenschaft klären.

(siehe Bilder G1–G4)

f Tragen Sie bei der Montage des Sägeblattes

Schutzhandschuhe. Bei Berührung des Säge-

blattes besteht Verletzungsgefahr.

Verwenden Sie nur Sägeblätter, deren maximal

zulässige Geschwindigkeit höher ist als die Leer-

laufdrehzahl Ihres Elektrowerkzeugs.

Verwenden Sie nur Sägeblätter, die den in die-

ser Bedienungsanleitung angegebenen Kennda-

ten entsprechen und nach EN 847-1 geprüft und

entsprechend gekennzeichnet sind.

– Bringen Sie das Elektrowerkzeug in Arbeits-

– Ziehen Sie die Transportsicherung 27 ganz

nach außen und drehen Sie sie um 90°. Las-

sen Sie die Transportsicherung in dieser

Der Werkzeugarm ist nun in der Arbeitsstellung

– Drehen Sie die Innensechskantschraube 44

mit dem mitgelieferten Innensechskant-

schlüssel 29 und drücken Sie gleichzeitig die

Spindelarretierung 43 bis diese einrastet.

– Halten Sie die Spindelarretierung 43 ge-

drückt und drehen Sie die Schraube 44 im

Uhrzeigersinn heraus (Linksgewinde!).

– Nehmen Sie den Spannflansch 45 ab.

– Drücken Sie auf den Knopf 1 und schwenken

Sie die Pendelschutzhaube 4 bis zum An-

– Halten Sie die Pendelschutzhaube in dieser

Position und entnehmen Sie das Sägeblatt

– Führen Sie die Pendelschutzhaube langsam

Falls erforderlich, reinigen Sie vor dem Einbau

alle zu montierenden Teile.

– Drücken Sie auf den Knopf 1, schwenken Sie

die Pendelschutzhaube 4 bis zum Anschlag

nach hinten und halten Sie sie in dieser Posi-

– Setzen Sie das neue Sägeblatt auf den inne-

ren Spannflansch 46.

f Beachten Sie beim Einbau, dass die Schnei-

derichtung der Zähne (Pfeilrichtung auf

dem Sägeblatt) mit der Pfeilrichtung auf

der Schutzhaube übereinstimmt!

– Führen Sie die Pendelschutzhaube langsam

– Setzen Sie den Spannflansch 45 und die

Schraube 44 auf. Drücken Sie die Spindelar-

bis diese einrastet und ziehen

Sie die Sechskantschraube gegen den Uhr-

– Zum anschließenden Arbeiten müssen Sie

den Werkzeugarm wieder entsperren. Lösen

Sie dazu die Transportsicherung 27 durch

Ziehen nach außen und Drehen um 90°.

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

Die Transportsicherung 27 ermöglicht Ihnen ei-

ne leichtere Handhabung des Elektrowerkzeugs

beim Transport zu verschiedenen Einsatzorten.

Elektrowerkzeug entsichern (Arbeitsstellung)

– Drücken Sie den Werkzeugarm am Handgriff

2 etwas nach unten, um die Transportsiche-

rung 27 zu entlasten.

– Ziehen Sie die Transportsicherung 27 ganz

nach außen und drehen Sie sie um 90°. Las-

sen Sie die Transportsicherung in dieser

– Führen Sie den Werkzeugarm langsam nach

OBJ_BUCH-573-001.book Page 24 Thursday, November 29, 2007 9:23 AMDeutsch | 25

Bosch Power Tools 1 609 929 J60 | (29/11/07)

Elektrowerkzeug sichern (Transportstellung)

– Ziehen Sie zum Arretieren des Sägetischs 14

den Feststellknauf 12 an.

– Drücken Sie auf den Knopf 1 und schwenken

Sie gleichzeitg den Werkzeugarm am Hand-

– Ziehen Sie die Transportsicherung 27 ganz

nach außen und drehen Sie sie um 90°. Las-

sen Sie die Transportsicherung in dieser

Der Werkzeugarm ist jetzt zum Transport sicher

Sägetisch verlängern

Lange Werkstücke müssen am freien Ende un-

terlegt oder abgestützt werden.

– Lösen Sie die Flügelmutter 47 und ziehen Sie

die Sägetischverlängerung 5 auf dem Verlän-

gerungsbügel bis zum gewünschten Abstand

– Ziehen Sie die Flügelmutter wieder fest.

Werkstück befestigen

Zur Gewährleistung einer optimalen Arbeitssi-

cherheit müssen Sie das Werkstück immer fest-

Bearbeiten Sie keine Werkstücke, die zu klein

zum Festspannen sind.

– Stecken Sie die mitgelieferte Schnellspann-

zwinge 48 in eine der dafür vorgesehenen

– Drücken Sie das Werkstück fest gegen die

– Drücken Sie auf die Schnell-Entriegelung 49

und passen Sie die Schnellspannzwinge dem

– Drehen Sie danach den Knauf 50 im Uhrzei-

gersinn und fixieren Sie somit das Werk-

Horizontale Fixierung

– Lösen Sie die Flügelmutter 51 und ziehen Sie

die Schnellspannzwinge auseinander.

– Stecken Sie die nun „reduzierte“ Schnell-

spannzwinge 48 in eine der dafür vorgesehe-

– Drücken Sie das Werkstück fest auf den Sä-

– Drücken Sie auf die Schnell-Entriegelung 49

und passen Sie die Schnellspannzwinge dem

– Drehen Sie danach den Knauf 50 im Uhrzei-

gersinn und fixieren Sie somit das Werk-

– Zum Lösen der Schnellspannzwinge drehen

Sie zuerst den Knauf 50 gegen den Uhrzeiger-

– Drücken Sie dann auf die Schnell-Entriege-

lung 49 und ziehen die Gewindestange vom

Gehrungswinkel einstellen

Zur Gewährleistung präziser Schnitte müssen

Sie nach intensivem Gebrauch die Grundeinstel-

lungen des Elektrowerkzeugs überprüfen und

gegebenenfalls einstellen (siehe „Grundeinstel-

lungen prüfen und einstellen“, Seite 28).

f Ziehen Sie den Feststellknauf 12 vor dem

Sägen immer fest an. Das Sägeblatt kann

sich sonst im Werkstück verkanten.

Horizontale Gehrungswinkel einstellen

Der horizontale Gehrungswinkel kann in einem

Bereich von 45° (linksseitig) bis 45° (rechtssei-

tig) eingestellt werden.

– Lösen Sie den Feststellknauf 12, falls dieser

– Klappen Sie den Arretierbügel 52 nach oben

bis dieser unter der Gewindestange des

Feststellknaufs einrastet. (siehe Bild K)

Der Sägetisch wird dadurch frei beweglich.

OBJ_BUCH-573-001.book Page 25 Thursday, November 29, 2007 9:23 AM26 | Deutsch

1 609 929 J60 | (29/11/07) Bosch Power Tools

– Drehen Sie den Sägetisch 14 am Festellknauf

nach links oder rechts bis der Winkelanzeiger

53 den gewünschten Gehrungswinkel an-

– Ziehen Sie den Feststellknauf 12 wieder an.

Zum schnellen und präzisen Einstellen von oft

verwendeten Gehrungswinkeln sind am Säge-

tisch Einkerbungen 13 vorgesehen: (siehe

– Lösen Sie den Feststellknauf 12, falls dieser

– Drücken Sie auf den Hebel 11 und drehen Sie

den Sägetisch 14 bis zur gewünschten Ein-

kerbung nach links oder rechts.

– Lassen Sie den Hebel wieder los. Der Hebel

muss spürbar in die Einkerbung einrasten.

Vertikale Gehrungswinkel einstellen

Der vertikale Gehrungswinkel kann in einem Be-

reich von 0° bis 45° eingestellt werden.

– Lösen Sie den Spanngriff 26.

– Schwenken Sie den Werkzeugarm am Hand-

griff 2 bis der Winkelanzeiger 54 den ge-

wünschten Gehrungswinkel anzeigt.

– Halten Sie den Werkzeugarm in dieser Stel-

lung und ziehen Sie den Spanngriff 26 wieder

Zum schnellen und präzisen Einstellen der

Standardwinkel 0° und 45° sind werkseitig ein-

gestellte Anschlagschrauben vorgesehen.

– Schwenken Sie dazu den Werkzeugarm am

Handgriff 2 bis zum Anschlag nach rechts

(0°) oder bis zum Anschlag nach links (45°).

– Ziehen Sie den Spanngriff 26 wieder fest.

– Zur Inbetriebnahme ziehen Sie den Ein-/Aus-

schalter 31 in Richtung des Handgriffs 2.

Hinweis: Aus Sicherheitsgründen kann der

Ein-/Ausschalter 31 nicht arretiert werden, son-

dern muss während des Betriebes ständig ge-

Nur durch das Drücken auf den Knopf 1 kann der

Werkzeugarm nach unten geführt werden.

– Zum Sägen müssen Sie daher zusätzlich zum

Ziehen des Ein-/Ausschalters den Knopf 1

drücken. (siehe Bild N)

– Zum Ausschalten lassen Sie den Ein-/Aus-

Allgemeine Sägehinweise

f Bei allen Schnitten müssen Sie zuerst si-

cherstellen, dass das Sägeblatt zu keiner

Zeit die Anschlagschiene, Schraubzwingen

oder sonstige Geräteteile berühren kann.

Entfernen Sie eventuell montierte Hilfsan-

schläge oder passen Sie sie entsprechend

Schützen Sie das Sägeblatt vor Schlag und

Stoß. Setzen Sie das Sägeblatt keinem seitli-

Bearbeiten Sie keine verzogenen Werkstücke.

Das Werkstück muss immer eine gerade Kante

zum Anlegen an die Anschlagschiene haben.

Arbeitsbereich beleuchten (Power Light)

Sorgen Sie dafür, dass der unmittelbare Arbeits-

bereich ausreichend beleuchtet ist.

– Schalten Sie dazu die Beleuchtungseinheit

55 mit dem Schalter 32 ein.

Schnittlinie kennzeichnen

Ein Laserstrahl zeigt Ihnen die Schnittlinie des

Sägeblatts an. Dadurch können Sie das Werk-

stück zum Sägen exakt positionieren, ohne die

Pendelschutzhaube zu öffnen.

– Schalten Sie dazu den Laserstrahl mit dem

– Richten Sie ihre Markierung auf dem Werk-

stück an der rechten Kante der Laserlinie

Prüfen Sie vor dem Sägen, ob die Schnittlinie

noch korrekt angezeigt wird (siehe „Laser justie-

ren“, Seite 28). Der Laserstrahl kann sich z.B.

durch die Vibrationen bei intensivem Gebrauch

Halten Sie Hände, Finger und Arme vom rotie-

renden Sägeblatt fern.

Überkreuzen Sie Ihre Arme nicht vor dem Werk-

Maximale Werkstückmaße

– Spannen Sie das Werkstück entsprechend

den Abmessungen fest.

– Stellen Sie den gewünschten horizontalen

und/oder vertikalen Gehrungswinkel ein.

– Schalten Sie das Elektrowerkzeug ein.

– Drücken Sie auf den Knopf 1 und führen Sie

den Werkzeugarm mit dem Handgriff 2 lang-

– Sägen Sie das Werkstück mit gleichmäßigem

– Schalten Sie das Elektrowerkzeug aus und

warten Sie bis das Sägeblatt komplett zum

Stillstand gekommen ist.

– Führen Sie den Werkzeugarm langsam nach

Gleich lange Werkstücke sägen

Zum einfachen Sägen von gleich langen Werk-

stücken können Sie den Längenanschlag 38 ver-

– Lösen Sie die Flügelmutter 56 und positio-

nieren Sie den Längenanschlag im ge-

wünschten Abstand zum Sägeblatt.

– Ziehen Sie die Flügelmutter wieder fest.

– Legen Sie das Werkstück an den Anschlag an.

Überprüfen Sie nochmals an Hand der durch

den Laser gekennzeichneten Schnittlinie, ob

der Längenanschlag richtig positioniert ist.

– Sägen Sie nun dieses und die weiteren Werk-

stücke auf die gleiche Länge entsprechend

den Arbeitsschritten im Abschnitt „Kappsä-

Beim Sägen von gebogenen oder runden Werk-

stücken müssen Sie diese besonders gegen Ver-

rutschen sichern. An der Schnittlinie darf kein

Spalt zwischen Werkstück, Anschlagschiene

und Sägetisch entstehen.

Falls erforderlich müssen Sie spezielle Halterun-

Einlegeplatte auswechseln

Die rote Einlegeplatte 9 kann nach längerem Ge-

brauch des Elektrowerkzeugs verschleißen.

Wechseln Sie defekte Einlegeplatten aus.

– Bringen Sie das Elektrowerkzeug in Arbeits-

– Schrauben Sie die Schrauben 57 mit dem

mitgelieferten Kreuzschraubendreher heraus

und entnehmen Sie die alte Einlegeplatte.

– Legen Sie die neue Einlegeplatte ein und

schrauben Sie alle Schrauben 57 wieder ein.

Gehrungswinkel Höhe x Breite [mm]

1 609 929 J60 | (29/11/07) Bosch Power Tools

Profilleisten (Boden- oder Deckenleisten) bearbeiten

Profilleisten können Sie auf zwei verschiedene

– gegen die Anschlagschiene angestellt,

– flach liegend auf dem Sägetisch.

Probieren Sie den eingestellten Gehrungswinkel

immer zuerst an einem Abfallholz aus.

Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Bodenleisten.

Grundeinstellungen prüfen und einstellen

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

Zur Gewährleistung präziser Schnitte müssen

Sie nach intensivem Gebrauch die Grundeinstel-

lungen des Elektrowerkzeugs überprüfen und

gegebenenfalls einstellen.

Dazu benötigen Sie Erfahrung und entsprechen-

des Spezialwerkzeug.

Eine Bosch-Kundendienststelle führt diese Ar-

beit schnell und zuverlässig aus.

– Bringen Sie das Elektrowerkzeug in Arbeits-

– Drehen Sie den Sägetisch 14 bis er bei 0°

– Nehmen Sie die Abdeckung 58 ab.

Einstellungen gegen An-

vertikaler Gehrungswinkel 0° 45°

linke Seite rechte Seite linke Seite rechte Seite

Innenkante horizontaler

45° links 45° rechts 0° 0°

Außenkante horizontaler

45° rechts 45° links 0° 0°

Bosch Power Tools 1 609 929 J60 | (29/11/07)

Überprüfen: (siehe Bild T2)

– Zeichnen Sie auf ein Werkstück eine gerade

– Drücken Sie auf den Knopf 1 und führen Sie

den Werkzeugarm mit dem Handgriff 2 lang-

– Richten Sie das Werkstück so aus, dass die

Zähne des Sägeblatts mit der Schnittlinie

– Halten Sie das Werkstück in dieser Position

fest und führen Sie den Werkzeugarm lang-

sam wieder nach oben.

– Spannen Sie das Werkstück fest.

– Schalten Sie den Laserstrahl mit dem Schal-

Der Laserstrahl muss auf der gesamten Länge

mit der Schnittlinie auf dem Werkstück bündig

sein, auch wenn der Werkzeugarm nach unten

Einstellen: (siehe Bild T3)

– Lösen Sie die Rändelschraube 36.

– Ziehen Sie den Innensechskantschlüssel 34

– Drehen Sie die Stellschraube 37 (horizontale

Laserpositionierung) und/oder 35 (vertikale

Laserpositionierung) mit dem Innensechs-

kantschlüssel 34 bis der Laserstrahl auf der

gesamten Länge mit der Schnittlinie auf dem

Werkstück bündig ist.

– Ziehen Sie die Rändelschraube vorsichtig

Standard-Gehrungswinkel 0° (vertikal)

– Bringen Sie das Elektrowerkzeug in Trans-

– Drehen Sie den Sägetisch 14 bis er bei 0°

Überprüfen: (siehe Bild U1)

– Stellen Sie eine Winkellehre auf 90° ein und

stellen Sie sie auf den Sägetisch 14.

Der Schenkel der Winkellehre muss mit dem Sä-

geblatt 21 auf der ganzen Länge bündig sein.

Einstellen: (siehe Bild U2)

– Lösen Sie den Spanngriff 26.

– Lösen Sie die Kontermutter der Anschlag-

schraube 17 mit einem handelsüblichen

Ring- oder Gabelschlüssel (10 mm).

– Drehen Sie die Anschlagschraube soweit ein

oder heraus, bis der Schenkel der Winkelleh-

re mit dem Sägeblatt auf der ganzen Länge

– Ziehen Sie den Spanngriff 26 wieder fest.

Danach ziehen Sie die Kontermutter der An-

schlagschraube 17 wieder fest.

Falls der Winkelanzeiger 54 nach dem Einstellen

nicht in einer Linie mit der 0°-Marke der Skala

59 ist, lösen Sie die Schraube 60 mit einem han-

delsüblichen Kreuzschraubendreher und richten

den Winkelanzeiger entlang der 0°-Marke aus.

Standard-Gehrungswinkel 45° (vertikal) ein-

– Bringen Sie das Elektrowerkzeug in Arbeits-

– Drehen Sie den Sägetisch 14 bis er bei 0°

– Lösen Sie den Spanngriff 26 und schwenken

Sie den Werkzeugarm am Handgriff 2 bis zum

Anschlag nach links (45°).

Überprüfen: (siehe Bild V1)

– Stellen Sie eine Winkellehre auf 45° ein und

stellen Sie sie auf den Sägetisch 14.

Der Schenkel der Winkellehre muss mit dem Sä-

geblatt 21 auf der ganzen Länge bündig sein.

Einstellen: (siehe Bild V2)

– Lösen Sie die Kontermutter der Anschlag-

schraube 18 mit einem handelsüblichen

Ring- oder Gabelschlüssel (10 mm).

– Drehen Sie die Anschlagschraube soweit ein

oder heraus, bis der Schenkel der Winkelleh-

re mit dem Sägeblatt auf der ganzen Länge

– Ziehen Sie den Spanngriff 26 wieder fest.

– Danach ziehen Sie die Kontermutter der An-

schlagschraube 18 wieder fest.

OBJ_BUCH-573-001.book Page 29 Thursday, November 29, 2007 9:23 AM30 | Deutsch

1 609 929 J60 | (29/11/07) Bosch Power Tools

Falls der Winkelanzeiger 54 nach dem Einstellen

nicht in einer Linie mit der 45°-Marke der Skala

59 ist, überprüfen Sie zuerst noch einmal die 0°-

Einstellung für den Gehrungswinkel und den

Winkelanzeiger. Dann wiederholen Sie die Ein-

stellung des 45°-Gehrungswinkels.

Anschlagschiene ausrichten

– Bringen Sie das Elektrowerkzeug in Trans-

– Drehen Sie den Sägetisch 14 bis er bei 0°

Überprüfen: (siehe Bild W1)

– Stellen Sie eine Winkellehre auf 90° ein und

legen Sie sie zwischen Anschlagschiene 7

und Sägeblatt 21 auf den Sägetisch 14.

Der Schenkel der Winkellehre muss mit der An-

schlagschiene auf der ganzen Länge bündig

Einstellen: (siehe Bild W2)

– Lösen Sie alle Innensechskantschrauben 28

mit dem mitgelieferten Innensechskant-

– Verdrehen Sie die Anschlagschiene 7 soweit

bis die Winkellehre auf der ganzen Länge

– Ziehen Sie die Schrauben wieder fest.

Winkelanzeiger (horizontal) ausrichten

– Bringen Sie das Elektrowerkzeug in Trans-

– Drehen Sie den Sägetisch 14 bis er bei 0°

Die Mittellinie des Winkelanzeigers 53 muss in

einer Linie mit der 0°-Marke der Skala 10 sein.

– Lösen Sie die Schraube 61 mit einem han-

delsüblichen Kreuzschraubendreher und

richten Sie die Mittellinie des Winkelanzei-

gers entlang der 0°-Marke aus.

– Ziehen Sie die Schraube wieder fest.

– Bringen Sie das Elektrowerkzeug in Trans-

– Entfernen Sie die Verlängerungsbügel.

– Tragen Sie das Elektrowerkzeug am Trans-

portgriff 22 oder greifen Sie in die Griffmul-

den 62 seitlich am Sägetisch.

f Tragen Sie das Elektrowerkzeug immer zu

zweit, um Rückenverletzungen zu vermei-

f Verwenden Sie beim Transportieren des

Elektrowerkzeugs nur die Transportvorrich-

tungen und niemals die Schutzvorrichtun-

Wartung und Reinigung

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfal-

len, ist die Reparatur von einer autorisierten

Kundendienststelle für Bosch-Elektrowerkzeuge

ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteil-

bestellungen bitte unbedingt die 10-stellige

Sachnummer laut Typenschild des Elektrowerk-

Halten Sie das Elektrowerkzeug und die Lüf-

tungsschlitze sauber, um gut und sicher zu ar-

Die Pendelschutzhaube muss sich immer frei

bewegen und selbstständig schließen können.

Halten Sie deshalb den Bereich um die Pendel-

schutzhaube stets sauber.

Entfernen Sie nach jedem Arbeitsgang Staub

und Späne durch Ausblasen mit Druckluft oder

Reinigen Sie regelmäßig die Gleitrolle 19 und

die Beleuchtungs- und Lasereinheit (55, 24).

OBJ_BUCH-573-001.book Page 30 Thursday, November 29, 2007 9:23 AMDeutsch | 31

Bosch Power Tools 1 609 929 J60 | (29/11/07)

Zum Reinigen der Lasereinheit ziehen Sie die La-

serabdeckung 63 nach außen und entfernen Sie

den Staub mit einem Pinsel. (siehe Bild Z)

Staubbeutelset . . . . . . . . . . . . . 2 605 411 035

Verlängerungsbügel . . . . . . . . . . 2 607 001 911

Sägeblätter für Holz und Plattenmaterialien,

Paneelen und Leisten

Sägeblatt 254 x 30 mm, 40 Zähne

. . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 435

Sägeblatt 254 x 30 mm, 60 Zähne

. . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 436

Schnellspannzwinge . . . . . . . . . 1 609 203 P95

Untergestell . . . . . . . . . . . . . . . . 1 609 203 P96

Einlegeplatten . . . . . . . . . . . . . . 1 609 203 P97

Kohlebürstensatz . . . . . . . . . . . 1 609 203 J13

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu

Reparatur und Wartung Ihres Produkts sowie zu

Ersatzteilen. Explosionszeichnungen und Infor-

mationen zu Ersatzteilen finden Sie auch unter:

Das Bosch-Kundenberater-Team hilft Ihnen ger-

ne bei Fragen zu Kauf, Anwendung und Einstel-

lung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal

für Handwerker und Heimwerker.

www.ewbc.de, der Informations-Pool für Hand-

werk und Ausbildung.

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

ABE Service GmbH Jochen-Rindt-Straße 1

Elektrowerkzeuge, Zubehör und Verpackungen

sollen einer umweltgerechten Wiederverwer-

tung zugeführt werden.

Zum sortenreinen Recycling sind Kunststoffteile

In Deutschland sind nicht mehr gebrauchsfähige

Elektrowerkzeuge zum Recycling beim Handel

abzugeben oder (ausreichend frankiert) direkt

Recyclingzentrum Elektrowerkzeuge

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß der Europäischen Richtli-

nie 2002/96/EG über Elektro- und

Elektronik-Altgeräte und ihrer Um-

setzung in nationales Recht müs-

sen nicht mehr gebrauchsfähige Elektrowerk-

zeuge getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt

Änderungen vorbehalten.
