BEDIENUNGSANLEITUNG SMS 3149 CLATRONIC

Bedienungsanleitung/Garantie

DEUTSCH DEUTSCH Inhalt

Übersicht der Bedienelemente Seite 3

Bedienungsanleitung Seite 4

Technische Daten Seite 6

Übersicht der Bedienelemente

Обзор деталей прибора

05-SMS 3149 3 10.04.2007, 15:17:36 Uhr4

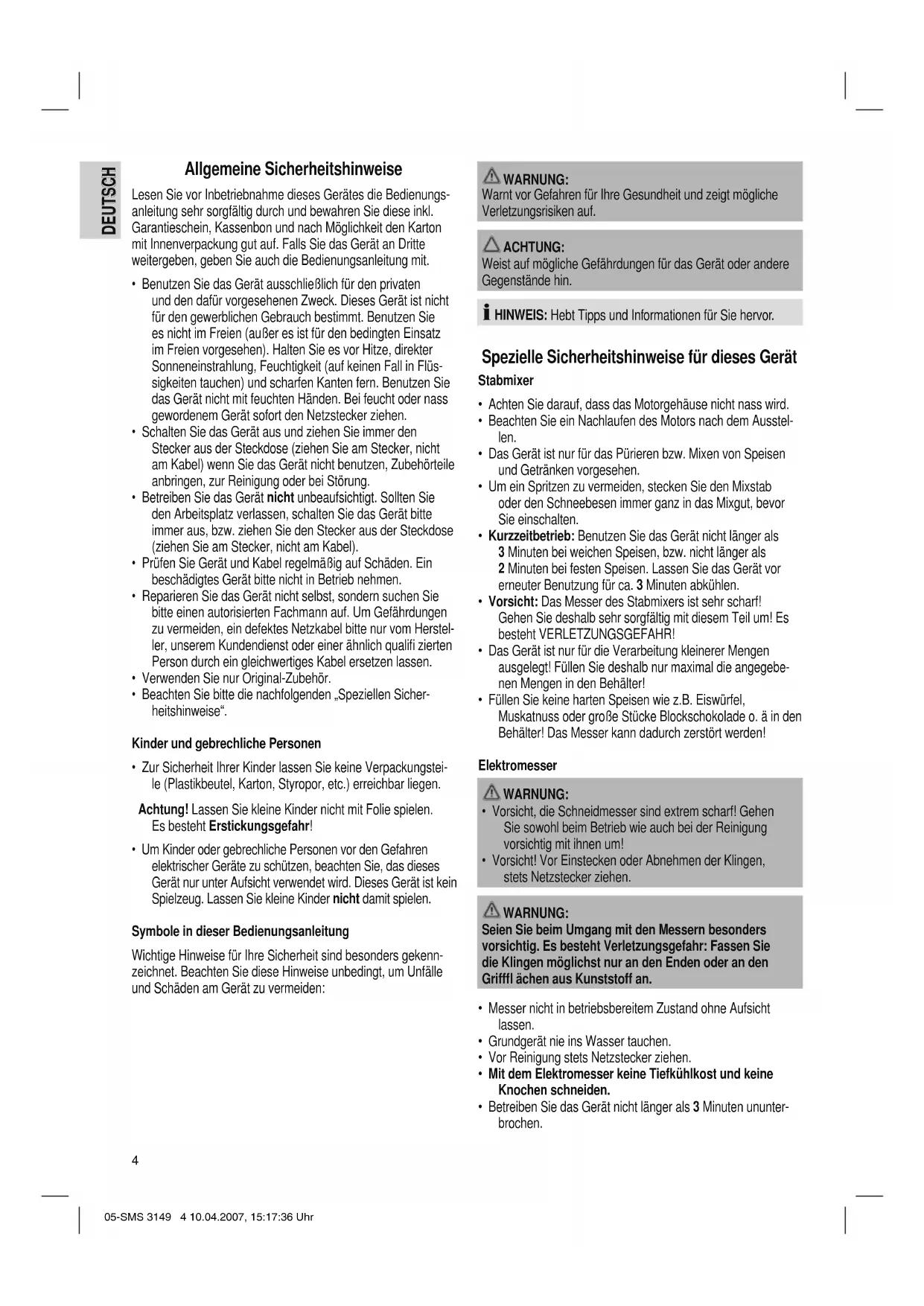

DEUTSCH DEUTSCH Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungs-

anleitung sehr sorgfältig durch und bewahren Sie diese inkl.

Garantieschein, Kassenbon und nach Möglichkeit den Karton

mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte

weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten

und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht

für den gewerblichen Gebrauch bestimmt. Benutzen Sie

es nicht im Freien (außer es ist für den bedingten Einsatz

im Freien vorgesehen). Halten Sie es vor Hitze, direkter

Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüs-

sigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie

das Gerät nicht mit feuchten Händen. Bei feucht oder nass

gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den

Stecker aus der Steckdose (ziehen Sie am Stecker, nicht

am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile

anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie

den Arbeitsplatz verlassen, schalten Sie das Gerät bitte

immer aus, bzw. ziehen Sie den Stecker aus der Steckdose

(ziehen Sie am Stecker, nicht am Kabel).

• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein

beschädigtes Gerät bitte nicht in Betrieb nehmen.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie

bitte einen autorisierten Fachmann auf. Um Gefährdungen

zu vermeiden, ein defektes Netzkabel bitte nur vom Herstel-

ler, unserem Kundendienst oder einer ähnlich qualifi zierten

Person durch ein gleichwertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie bitte die nachfolgenden „Speziellen Sicher-

Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungstei-

le (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

Achtung! Lassen Sie kleine Kinder nicht mit Folie spielen.

Es besteht Erstickungsgefahr!

• Um Kinder oder gebrechliche Personen vor den Gefahren

elektrischer Geräte zu schützen, beachten Sie, das dieses

Gerät nur unter Aufsicht verwendet wird. Dieses Gerät ist kein

Spielzeug. Lassen Sie kleine Kinder nicht damit spielen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekenn-

zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle

und Schäden am Gerät zu vermeiden:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche

Verletzungsrisiken auf.

Weist auf mögliche Gefährdungen für das Gerät oder andere

 HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Spezielle Sicherheitshinweise für dieses Gerät

• Achten Sie darauf, dass das Motorgehäuse nicht nass wird.

• Beachten Sie ein Nachlaufen des Motors nach dem Ausstel-

• Das Gerät ist nur für das Pürieren bzw. Mixen von Speisen

und Getränken vorgesehen.

• Um ein Spritzen zu vermeiden, stecken Sie den Mixstab

oder den Schneebesen immer ganz in das Mixgut, bevor

• Kurzzeitbetrieb: Benutzen Sie das Gerät nicht länger als

3 Minuten bei weichen Speisen, bzw. nicht länger als

2 Minuten bei festen Speisen. Lassen Sie das Gerät vor

erneuter Benutzung für ca. 3 Minuten abkühlen.

• Vorsicht: Das Messer des Stabmixers ist sehr scharf!

Gehen Sie deshalb sehr sorgfältig mit diesem Teil um! Es

besteht VERLETZUNGSGEFAHR!

• Das Gerät ist nur für die Verarbeitung kleinerer Mengen

ausgelegt! Füllen Sie deshalb nur maximal die angegebe-

nen Mengen in den Behälter!

• Füllen Sie keine harten Speisen wie z.B. Eiswürfel,

Muskatnuss oder große Stücke Blockschokolade o. ä in den

Behälter! Das Messer kann dadurch zerstört werden!

• Vorsicht, die Schneidmesser sind extrem scharf! Gehen

Sie sowohl beim Betrieb wie auch bei der Reinigung

vorsichtig mit ihnen um!

• Vorsicht! Vor Einstecken oder Abnehmen der Klingen,

stets Netzstecker ziehen.

Seien Sie beim Umgang mit den Messern besonders

vorsichtig. Es besteht Verletzungsgefahr: Fassen Sie

die Klingen möglichst nur an den Enden oder an den

Grifffl ächen aus Kunststoff an.

• Messer nicht in betriebsbereitem Zustand ohne Aufsicht

• Grundgerät nie ins Wasser tauchen.

• Vor Reinigung stets Netzstecker ziehen.

• Mit dem Elektromesser keine Tiefkühlkost und keine

• Betreiben Sie das Gerät nicht länger als 3 Minuten ununter-

05-SMS 3149 4 10.04.2007, 15:17:36 UhrDEUTSCH

Übersicht der Bedienelemente

2 Wandhalterung mit Befestigungsmaterial

3a Markierungspunkte

10 Auswurftaste für Klingen

• Nehmen Sie vorsichtig alle Teile aus der Verpackung.

Bewahren Sie die Verpackung und das Innenverpackungs-

material während der gesamten Garantiezeit auf.

• Reinigen Sie vor der ersten Benutzung das Gerät wie unter

„Reinigung und Aufbewahrung“ beschrieben.

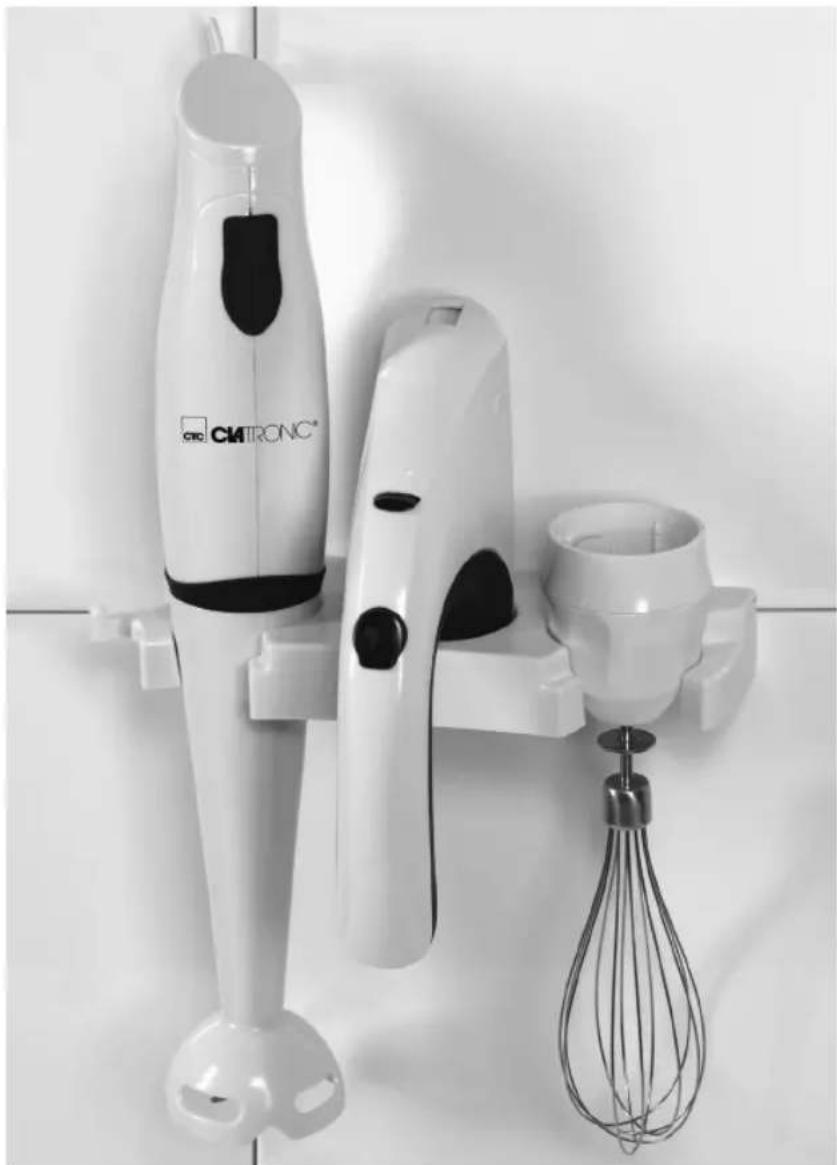

Mit Hilfe des beigelegten Befestigungssets (2) lässt sich der

Mixstab (4) auch an der Wand montieren.

• Messen Sie dafür die Distanz zwischen den beiden Einschnit-

ten an der Rückseite aus und bohren Sie in diesem Abstand

zwei Löcher. Vergewissern Sie sich vorher, ob Sie nicht

Leitungen beschädigen die sich in der Wand verbergen!

• Hängen Sie die Teile, wie in der Abbildung

Mixstab oder Elektromesser anbringen

• Setzen Sie das Motorgehäuse so auf, dass der Pfeil auf das

Symbol am Mixstab bzw. am Elektromesser zeigt (3a).

• Drehen Sie die Aufsätze (Mixstab, Elektromesser) so,

bis der Pfeil am Motorgehäuse, auf das Symbol zeigt.

Kontrollieren Sie den festen Sitz.

• Nehmen Sie den Mixstab durch eine kurze Drehung entge-

gen dem Uhrzeigersinn vom Motorgehäuse ab.

• Möchten Sie den Schneebesen (6) verwenden, ersetzen Sie

den Mixstab durch den Aufsatz.

• Montieren Sie das Elektromesser am Motorgehäuse.

• Fügen Sie die Klingen (9) wie in der Abbildung (Abb.

abgebildet zusammen.

• Setzen Sie die Enden der Messer in die Aufnahme am Motor-

gerät ein. Drücken Sie mit dem Daumen und dem Zeigefi nger

die beiden schwarzen Grifffl ächen zusammen (Abb.

• Drücken Sie die Klingen solange in Richtung des Motorge-

rätes, bis die Enden merklich eingerastet sind. Kontrollieren

Sie den festen Sitz.

Funktion und Zubehör

Mixstab (4) Zum Mixen und Rühren von

Shakes, Getränken, Omeletteteig,

Soßen und kosmetischen Emulsi-

onen (z. B. Creme), pürieren von

Zum Schlagen von Sahne,

Eischnee (max. 4 Eiweiß),

Pudding, Aufschlagen von Soßen,

Biskuitteig und sonstigen luftigen,

Zum Schneiden, Zerkleinern von

rohem oder gekochtem Fleisch

und hartfaserigen Gemüsesorten

z. B. Kohl, Brot und Kuchen

Maximale Füllmenge des Mixbehälters

Benutzung des Mixstabes und des Schneebesens

1. Achten Sie darauf, dass der Netzstecker nicht eingesteckt

ist! Wickeln Sie das Netzkabel vollständig ab.

2. Wählen Sie ein Zubehör aus. Beachten Sie dazu bitte den

Abschnitt „Zubehör montieren“.

3. Schneiden Sie das Mixgut vorher in kleine Stücke

4. Füllen Sie das Mixgut in den Mixbehälter ((5) max. 0,5 Liter).

Tauchen Sie den Mixstab bzw. den Schneebesen ganz ein.

Überfüllen Sie den Behälter nicht, da ansonsten die

eingefüllte Speise nicht zerkleinert wird.

Schütten Sie keine Flüssigkeiten in den Mixbehälter, die

heißer sind 60°C! Verbrennungsgefahr!

Falls Sie den Mixstab auch zum Pürieren von heiße

Suppen und Soßen im Kochtopf nehmen möchten,

verwenden Sie diesen nur für einige Sekunden. Achten

Sie auf Austreten von heißen Spritzern. Tauchen Sie den

Mixstab bzw. den Schneebesen ganz ein.

5. Fassen Sie das Gerät so an, dass Sie mit den Fingern den

EIN-/AUS Taster (1) bedienen können.

6. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontakt-Steckdose 230 V, 50 Hz.

7. Drücken Sie den EIN-/AUS Taster (1). Bewegen Sie den

Mixstab bzw. den Schneebesen auf und ab.

8. Sie erreichen einen Pulsbetrieb, indem Sie die Taste in

Intervallen drücken und loslassen.

9. Das Gerät schaltet aus, wenn Sie den EIN-/AUS Taster

10. Warten Sie vor der Entnahme des Behälterinhalts den

Stillstand des Messers bzw. des Schneebesens ab!

05-SMS 3149 5 10.04.2007, 15:17:38 Uhr6

11. Ziehen Sie den Netzstecker nach dem Gebrauch aus der

Steckdose. Reinigen und verwahren Sie das Gerät wie

unter „Reinigung und Aufbewahrung“ beschrieben.

Benutzung des Elektromessers

• Achten Sie darauf, dass der Netzstecker nicht eingesteckt

ist! Wickeln Sie das Netzkabel vollständig ab.

• Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Steckdose 230 V, 50 Hz.

• Einschalten: Bitte beachten Sie: Aus Sicherheitsgründen

schaltet sich das Messer erst ein, wenn beide Tasten

gleichzeitig am Elektromesser (7) gedrückt werden. Halten

Sie die Hand so um das Gerät, wie in Abb.

Sie die Tasten (8) gut bedienen können.

• Wenden Sie beim Schneiden nicht zu großen Druck auf,

lassen Sie das Messer schneiden.

Ziehen Sie nach dem Gebrauch den Stecker aus der Steckdose

und entnehmen Sie die Klingen, drücken Sie zuvor auf die Aus-

wurftaste (10). Ziehen Sie die Klinken vorsichtig an den beiden

schwarzen Grifffl ächen heraus.

Reinigung und Aufbewahrung

• Ziehen Sie immer den Netzstecker vor der Reinigung!

• Abnehmbare Teile, die mit Lebensmitteln in Berührung

gekommen sind (Werkzeuge und Mixbehälter, Klingen),

können Sie mit der Hand im Spülbecken spülen.

• Vorsicht mit den scharfen Messern!

• Füllen Sie zum Reinigen des Mixstabes den Mixbehälter mit

Wasser und betreiben Sie den Mixstab wie unter Benutzung

des Gerätes beschrieben. Trocknen Sie danach den

• Reiben Sie zur Reinigung bei Bedarf die Außenseite des

Motorgehäuses mit einem feuchten Tuch ab und anschlie-

ßend mit einem trockenen Tuch nach.

• Verwahren Sie die Zubehörteilen, nach der Reinigung, in

der mitgelieferten Wandhalterung auf und hängen Sie das

Motorgehäuse an der Aufhängeöse auf (siehe Abb.

Gemessen wurde der Schalldruckpegel am Ohr einer Bedien-

person (LpA) in Übereinstimmung mit der DIN EN ISO 3744.

Ermittelter Schalldruckpegel: 85,0 dB(A) (kein Limit)

Spannungsversorgung:220-240 V, 50 Hz

Leistungsaufnahme: 300 W Schutzklasse: ΙΙ

Füllmenge: max. 0,5 Liter

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma Clatronic International GmbH, dass sich

das Gerät SMS 3149 in Übereinstimmung mit den grundlegen-

den Anforderungen, der europäischen Richtlinie für elektroma-

gnetische Verträglichkeit (89/336/EWG) und der Niederspan-

nungsrichtlinie (93/68/EWG und 2006/95/EG) befi ndet.

Wir übernehmen für das von uns vertriebene Gerät eine Garan-

tie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Män-

gel des Gerätes oder des Zubehörs, die auf Material- oder Her-

stellungsfehler beruhen, durch Reparatur oder, nach unserem

Ermessen, durch Umtausch. Garantieleistungen bewirken weder

eine Verlängerung der Garantiefrist, noch beginnt dadurch ein

Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis

kann ein kostenloser Austausch oder eine kostenlose Reparatur

Im Garantiefall geben Sie bitte das komplette Gerät in der

Originalverpackung zusammen mit dem Kassenbon an Ihren

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißtei-

len, als auch Reinigung, Wartung oder der Austausch von

Verschleißteilen, fallen nicht unter die Garantie und sind deshalb

Die Garantie erlischt bei Fremdeingriff.

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ich-

tig vom entsprechenden Fachhandel oder Reparaturservice

D-47906 Kempen/Germany

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgese-

henen Sammelstellen und geben dort Ihre Elektrogeräte ab, die

Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche

Entsorgung, auf die Umwelt und die menschliche Gesundheit

05-SMS 3149 6 10.04.2007, 12:28:08 UhrDEUTSCH

DEUTSCH DEUTSCH Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum

Recycling und zu anderen Formen der Verwertung von Elektro-

und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie

über Ihre Kommunen oder die Gemeindeverwaltungen.

05-SMS 3149 7 10.04.2007, 12:28:11 Uhr8

de technische dienst.

05-SMS 3149 13 10.04.2007, 12:28:20 Uhr14

05-SMS 3149 15 10.04.2007, 12:28:24 Uhr16

3a Markeringspunkter

05-SMS 3149 33 10.04.2007, 12:28:55 Uhr34

05-SMS 3149 42 10.04.2007, 12:29:13 Uhr
