BEDIENUNGSANLEITUNG HM 3316 CLATRONIC

Bedienungsanleitung/Garantie

DEUTSCH DEUTSCH Inhalt

Übersicht der Bedienelemente Seite 3

Bedienungsanleitung Seite 4

Technische Daten Seite 6

Garantiebedingungen Seite 6

NEDERLANDS NEDERLANDS Inhoud

Übersicht der Bedienelemente

05-HM 3316.indd 305-HM 3316.indd 3 01.04.2009 9:00:37 Uhr01.04.2009 9:00:37 Uhr4

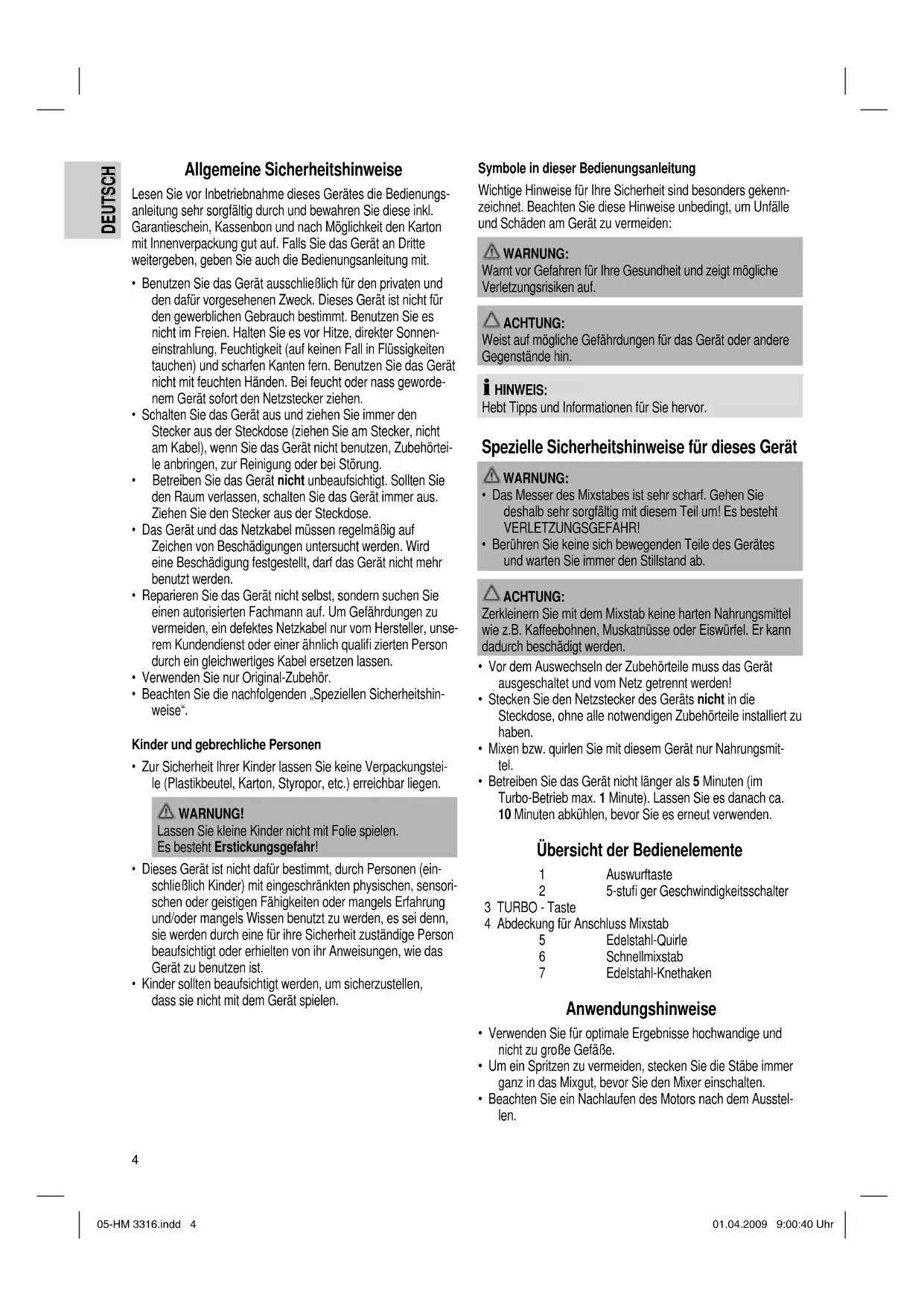

DEUTSCH DEUTSCH Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungs-

anleitung sehr sorgfältig durch und bewahren Sie diese inkl.

Garantieschein, Kassenbon und nach Möglichkeit den Karton

mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte

weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und

den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für

den gewerblichen Gebrauch bestimmt. Benutzen Sie es

nicht im Freien. Halten Sie es vor Hitze, direkter Sonnen-

einstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten

tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät

nicht mit feuchten Händen. Bei feucht oder nass geworde-

nem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den

Stecker aus der Steckdose (ziehen Sie am Stecker, nicht

am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörtei-

le anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie

den Raum verlassen, schalten Sie das Gerät immer aus.

Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf

Zeichen von Beschädigungen untersucht werden. Wird

eine Beschädigung festgestellt, darf das Gerät nicht mehr

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie

einen autorisierten Fachmann auf. Um Gefährdungen zu

vermeiden, ein defektes Netzkabel nur vom Hersteller, unse-

rem Kundendienst oder einer ähnlich qualifi zierten Person

durch ein gleichwertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie die nachfolgenden „Speziellen Sicherheitshin-

Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungstei-

le (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

Lassen Sie kleine Kinder nicht mit Folie spielen.

Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein-

schließlich Kinder) mit eingeschränkten physischen, sensori-

schen oder geistigen Fähigkeiten oder mangels Erfahrung

und/oder mangels Wissen benutzt zu werden, es sei denn,

sie werden durch eine für ihre Sicherheit zuständige Person

beaufsichtigt oder erhielten von ihr Anweisungen, wie das

Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekenn-

zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle

und Schäden am Gerät zu vermeiden:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche

Verletzungsrisiken auf.

Weist auf mögliche Gefährdungen für das Gerät oder andere

Hebt Tipps und Informationen für Sie hervor.

Spezielle Sicherheitshinweise für dieses Gerät

• Das Messer des Mixstabes ist sehr scharf. Gehen Sie

deshalb sehr sorgfältig mit diesem Teil um! Es besteht

• Berühren Sie keine sich bewegenden Teile des Gerätes

und warten Sie immer den Stillstand ab.

Zerkleinern Sie mit dem Mixstab keine harten Nahrungsmittel

wie z.B. Kaffeebohnen, Muskatnüsse oder Eiswürfel. Er kann

dadurch beschädigt werden.

• Vor dem Auswechseln der Zubehörteile muss das Gerät

ausgeschaltet und vom Netz getrennt werden!

• Stecken Sie den Netzstecker des Geräts nicht in die

Steckdose, ohne alle notwendigen Zubehörteile installiert zu

• Mixen bzw. quirlen Sie mit diesem Gerät nur Nahrungsmit-

• Betreiben Sie das Gerät nicht länger als 5 Minuten (im

Turbo-Betrieb max. 1 Minute). Lassen Sie es danach ca.

10 Minuten abkühlen, bevor Sie es erneut verwenden.

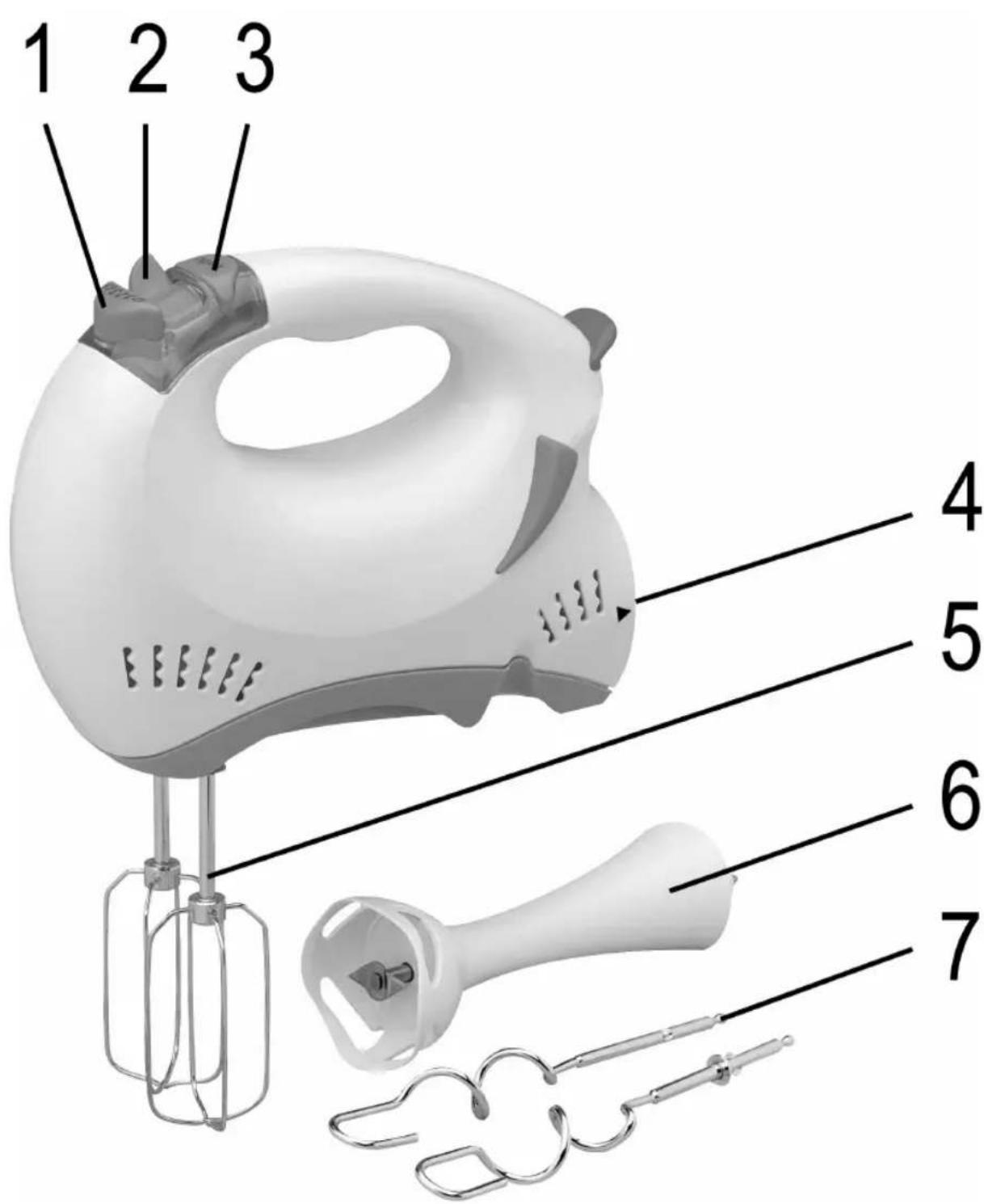

Übersicht der Bedienelemente

2 5-stufi ger Geschwindigkeitsschalter

4 Abdeckung für Anschluss Mixstab

• Verwenden Sie für optimale Ergebnisse hochwandige und

nicht zu große Gefäße.

• Um ein Spritzen zu vermeiden, stecken Sie die Stäbe immer

ganz in das Mixgut, bevor Sie den Mixer einschalten.

• Beachten Sie ein Nachlaufen des Motors nach dem Ausstel-

05-HM 3316.indd 405-HM 3316.indd 4 01.04.2009 9:00:40 Uhr01.04.2009 9:00:40 Uhr5

• Das Gerät ist nur für die Verarbeitung kleinerer Mengen

ausgelegt! Füllen Sie deshalb nur maximal die in der Tabelle

angegebenen Mengen in einen Behälter!

Zerkleinern Sie große Stücke fester Speisen vor dem Pürieren

(max. Ø 1,5 cm) und geben Sie etwas Flüssigkeit hinzu.

Zum kurzzeitigen Schalten auf Höchstdrehzahl. Beim Drücken in

kurzen Abständen erreichen Sie einen Pulsbetrieb.

Benutzen Sie diese Funktion maximal 1 Minute.

• Nehmen Sie vorsichtig alle Teile aus der Verpackung.

• Entfernen Sie die Folie vom Messer des Mixstabes mit

• Reinigen Sie vor der ersten Benutzung das Gerät wie unter

„Reinigung“ beschrieben.

Elektrischer Anschluss

Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit

der des Gerätes übereinstimmt. Die Angaben hierzu fi nden Sie

auf dem Typenschild.

Benutzung der Knethaken/Quirle

1. Stellen Sie den Stufenwahlschalter (2) auf „0“ und stellen

Sie sicher, dass der Mixer vom Netz getrennt ist.

2. Pressen Sie das Ende der Knethaken bzw. der Quirle in

die dafür vorgesehenen Öffnungen des Mixers, bis diese

einrasten. Durch leichtes Drehen beim Pressen wird das

Einsetzen erleichtert.

Der Knethaken mit der Tellerscheibe am Schaft lässt sich

nur auf der, von unten gesehen, linken Seite des Mixers

3. Schließen Sie das Gerät an eine vorschriftsmäßig installier-

te Schutzkontaktsteckdose 230 V, 50 Hz an.

4. Sie können nun am Handmixer mit dem Stufenwahlschalter

(2) verschiedene Geschwindigkeiten einstellen.

5. Zum Lösen der Knethaken/Quirle stellen Sie den Stufen-

wahlschalter auf „0“ und vergewissern sich, dass der Mixer

vom Netz getrennt ist.

6. Drücken Sie den Knopf (1) zum Lösen der Knethaken/

Quirle. Durch leichtes Ziehen können diese nun entnommen

Benutzung des Mixstabes

1. Ziehen Sie die Lasche an der Rückseite des Gerätes nach

oben und stecken den Mixstab ein. Bitte beachten Sie beim

Einstecken, dass die Pfeile am Gerät und am Mixstab über-

einander stehen. Drehen Sie den Mixstab im Uhrzeigersinn

fest. Der Pfeil am Mixstab muss nach oben zeigen.

2. Schließen Sie das Gerät an eine vorschriftsmäßig installier-

te Schutzkontaktsteckdose 230 V, 50 Hz an.

3. Tauchen Sie den Mixstab bis zu max. ¾ tief in einen gefüll-

4. Sie können nun am Handmixer mit dem Stufenwahlschalter

(2) verschiedene Geschwindigkeiten einstellen.

5. Möchten Sie den Mixvorgang beenden, schalten Sie den

Stufenwahlschalter auf „0“ und trennen Sie das Gerät vom

6. Um den Mixstab vom Motorgehäuse zu lösen, drehen Sie

ihn entgegen dem Uhrzeigersinn und ziehen ihn vorsichtig

Wählen Sie für die Anwendung ein Werkzeug und eine

Geschwindigkeit gemäß folgender Tabelle:

Rührteig, leichte Crêpes-

• Ziehen Sie vor der Reinigung immer den Netzstecker.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tau-

chen. Es könnte zu einem elektrischen Schlag oder Brand

• Benutzen Sie keine Drahtbürste oder andere scheuernde

• Benutzen Sie keine scharfen oder scheuernden Reini-

• Zur äußeren Reinigung des Gerätes benutzen Sie nur ein

• Reinigen Sie das Zubehör in gewohnter Weise in einem

05-HM 3316.indd 505-HM 3316.indd 5 01.04.2009 9:00:41 Uhr01.04.2009 9:00:41 Uhr6

DEUTSCH DEUTSCH Geräuschentwicklung

Der arbeitsplatzbezogene Emissionswert ist kleiner als 70 dB(A).

Spannungsversorgung: 230 V, 50 Hz

Leistungsaufnahme: 250 W Schutzklasse: ΙΙ

Kurzzeitbetrieb: 5 min.

Turbo-Betrieb: 1 min.

Nettogewicht: 1,40 kg

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma Clatronic International GmbH, dass sich

das Gerät HM 3316 in Übereinstimmung mit den grundlegenden

Anforderungen, der europäischen Richtlinie für elektromagneti-

sche Verträglichkeit (2004/108/EG) und der Niederspannungs-

richtlinie (2006/95/EG) befi ndet.

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung

des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren

wir beim Kauf durch Unternehmer für das Gerät eine Garan-

Die Garantiezeit für Verbraucher reduziert sich auf 12 Mo-

nate, sofern sie ein zur gewerblichen Nutzung geeignetes

Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der Kauf

des Geräts in Deutschland bei einem unserer Vertragshänd-

ler sowie die Übersendung einer Kopie des Kaufbelegs und

dieses Garantiescheins an uns.

Befi ndet sich das Gerät zum Zeitpunkt des Garantiefalls im

Ausland, muss es auf Kosten des Käufers uns zur Erbrin-

gung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit

uns gegenüber schriftlich angezeigt werden. Besteht der

Garantieanspruch zu Recht, entscheiden wir, auf welche Art

der Schaden/Mangel behoben werden soll, ob durch Repa-

ratur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, unsach-

gemäßer Behandlung oder normaler Abnutzung des Geräts

beruhen. Garantieansprüche sind ferner ausgeschlossen für

leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunst-

stoff. Schließlich sind Garantieansprüche ausgeschlossen,

wenn nicht von uns autorisierte Stellen Arbeiten an dem

5. Durch Garantieleistungen wird die Garantiezeit nicht verlän-

gert. Es besteht auch kein Anspruch auf neue Garantieleis-

tungen. Diese Garantieerklärung ist eine freiwillige Leistung

von uns als Hersteller des Geräts. Die gesetzlichen Gewähr-

leistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz

und Minderung) werden durch diese Garantie nicht berührt.

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufwei-

sen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung

über unser SLI (Service Logistik International) Internet-Service-

Sie können sich dort direkt anmelden und erhalten alle Informa-

tionen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach

Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den

Bearbeitungsablauf Ihrer Reklamation auf unserem Servicepor-

tal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

hotline@clatronic.de

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße,

Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit

vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren

benötigen wir die Typenbezeichnung des reklamierten Gerä-

tes, eine kurze Fehlerbeschreibung, das Kaufdatum und den

Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns

einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen

Aufkleber nur noch auf die Verpackung Ihres gut verpackten Ge-

rätes zu kleben und das Paket bei der nächsten Annahmestelle

der Deutschen Post / DHL abzugeben. Der Versand erfolgt für

Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kas-

senbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbe-

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Rekla-

mation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres

Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf

05-HM 3316.indd 605-HM 3316.indd 6 01.04.2009 9:00:41 Uhr01.04.2009 9:00:41 Uhr7

DEUTSCH DEUTSCH Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgese-

henen Sammelstellen und geben dort Ihre Elektrogeräte ab, die

Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche

Entsorgung, auf die Umwelt und die menschliche Gesundheit

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum

Recycling und zu anderen Formen der Verwertung von Elektro-

und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie

über Ihre Kommunen oder die Gemeindeverwaltungen.

05-HM 3316.indd 705-HM 3316.indd 7 01.04.2009 9:00:42 Uhr01.04.2009 9:00:42 Uhr8

NEDERLANDS NEDERLANDS Technische gegevens

05-HM 3316.indd 1105-HM 3316.indd 11 01.04.2009 9:00:44 Uhr01.04.2009 9:00:44 Uhr12

05-HM 3316.indd 1205-HM 3316.indd 12 01.04.2009 9:00:45 Uhr01.04.2009 9:00:45 Uhr13

05-HM 3316.indd 1305-HM 3316.indd 13 01.04.2009 9:00:45 Uhr01.04.2009 9:00:45 Uhr14

05-HM 3316.indd 1405-HM 3316.indd 14 01.04.2009 9:00:45 Uhr01.04.2009 9:00:45 Uhr15

05-HM 3316.indd 1505-HM 3316.indd 15 01.04.2009 9:00:46 Uhr01.04.2009 9:00:46 Uhr16

05-HM 3316.indd 1605-HM 3316.indd 16 01.04.2009 9:00:47 Uhr01.04.2009 9:00:47 Uhr17

05-HM 3316.indd 1805-HM 3316.indd 18 01.04.2009 9:00:48 Uhr01.04.2009 9:00:48 Uhr19

05-HM 3316.indd 2005-HM 3316.indd 20 01.04.2009 9:00:49 Uhr01.04.2009 9:00:49 Uhr21

05-HM 3316.indd 2105-HM 3316.indd 21 01.04.2009 9:00:49 Uhr01.04.2009 9:00:49 Uhr22

05-HM 3316.indd 3105-HM 3316.indd 31 01.04.2009 9:00:55 Uhr01.04.2009 9:00:55 Uhr32

05-HM 3316.indd 3805-HM 3316.indd 38 01.04.2009 9:00:59 Uhr01.04.2009 9:00:59 Uhr39

05-HM 3316.indd 3905-HM 3316.indd 39 01.04.2009 9:00:59 Uhr01.04.2009 9:00:59 Uhr40

05-HM 3316.indd 4205-HM 3316.indd 42 01.04.2009 9:01:00 Uhr01.04.2009 9:01:00 Uhr
