KM 3630 - Mixer CLATRONIC - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG KM 3630 CLATRONIC

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Listes differentes éléments de commande Indicacion de los elementos de manejo • Elementi di lavoro • Overview of the Components Przejgad elementów oblsugi • A kezelöelemek attekintese 063op detanéi prinbopa • Cale sal le iudc jbi

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zechnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schaden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit möglich Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

INWEIS: Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl.

Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzsteckerziehen.
• Das Gerät und das Netzkabel müssen regelmäß auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt,arf das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit Ihrer Kinder lässt Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichen liegen.

WARNING:

Lassen Sie keine Kinder nicht mit Folie spiel.

EsbestehtErstickungsgefahr!

Spezielle Sicherheitshinweise für diesen Gerät

WARNING: Verletzungsgefahr!

• Vor dem Auswechseln von Zubehör oder Zusatzteilen, die im Betrieb bewegt werden, muss das Gerät ausgescheltet und vom Netz getrennt werden.
• Berühren Sie keine sich bewegenden Teile.
• Stellen Sie vor dem Einsatzen sicher, dass der Zubehöraufsatz korrekt angebracht ist und fest sitzt.
• Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.
• Reparieren Sie das Gerät nicht selbst, sondernuchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen setzen.

WARNING: Verletzungsgefahr!

• Dieses Gerät darf nicht von Kindern benutzt werden.
• Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.
• Kinder dürfen nicht mit dem Gerät speiten.
• Geräte können von Personen mit reduzierten physischen, sensori-schen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

ACHTUNG:

Dieses Gerät ist nicht dazu bestimmt, bei der Reinigung in Wasser eingetaucht zu werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung“ davon geben.

• Manipulieren Sie keine Sicherheitsschalter.
• Verarbeiten Sie mit der Maschine nur Lebensmittel.
• Der Missbrauch zu anderen Zwecken kann Verletzungen zur Folge haben.

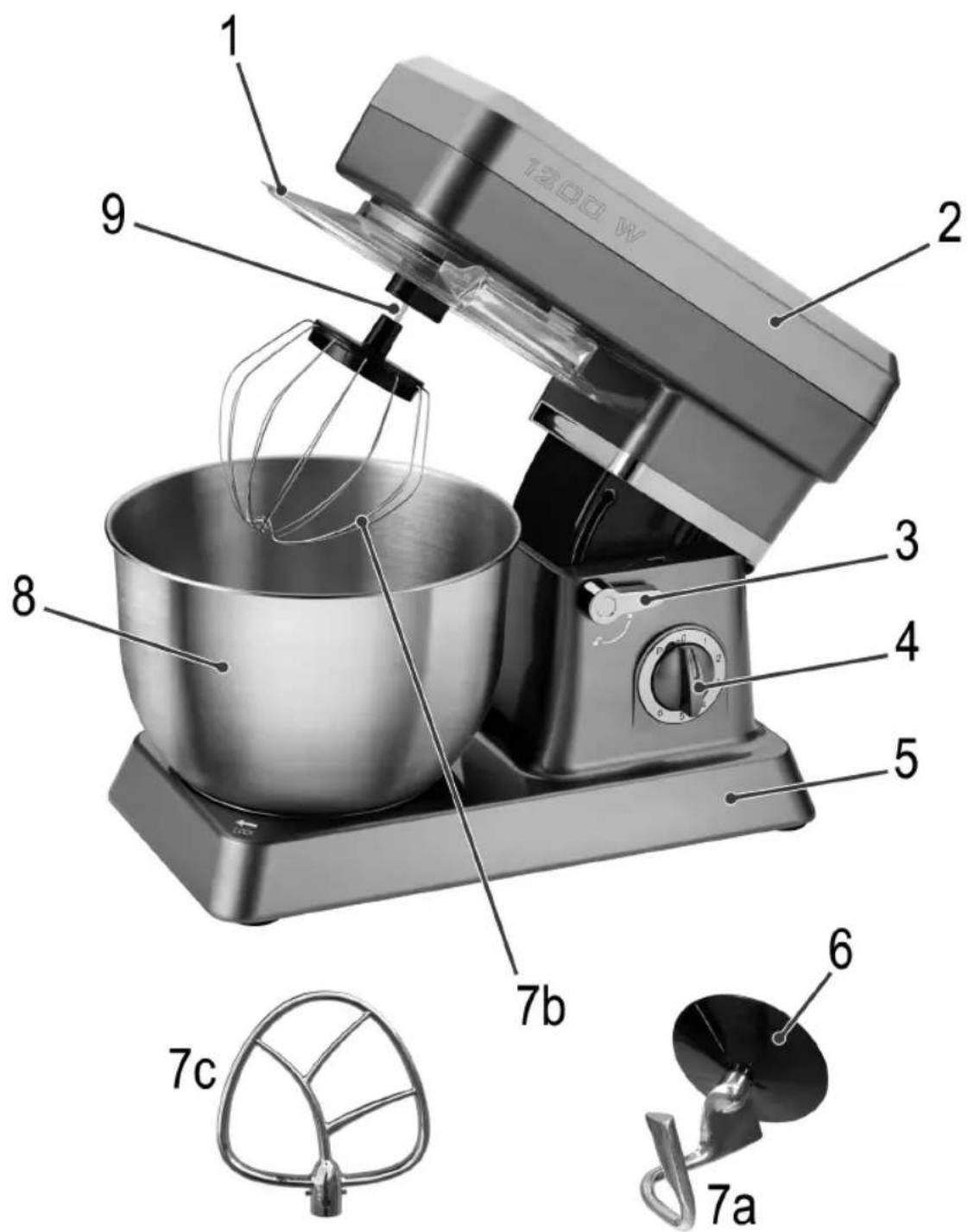

Übersicht der Bedienelemente

1 Spritzschutz
2 Schwenkbarer Arm
3 Hebel zum Senken/Heben des Arms
4 Drehregler
5 Motorgehause
6 Schutzscheibe
7a Knethaken
7b Schneebesen
7c Ruhraken
8 Ruhrschussel
9 Antriebswelle

Vorbereitung

Entnehmen Sie dem Karton das Gerät und alle darin enthaltenen Zubehörteile.
- Um eventuelle Verunreinigungen aus der Produktion zu entfernen, reinigen Sie sãmtliches Zubehor vor der ersten Benutzung wie unter „Reinigung“ beschrieben.

Elektrischer Anschluss

• Prufen Sie, ob die Netzspannung, die Sie benutzen sollen mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild.

Bedienung

1. Offnen des Schwenkarms: Drucken Sie den Hebel (3). Führn Sie den Schwenkarm von Hand in die oberste Position.

2. Wenn Sie den Spritzschutz bereits genommen, bringen Sieihn jetzt von unter am Schwenkarm an. Halten Sie den Spritzschutz (1) so, dass sich die Einfüllöffnung vor Ihnen befindet. An der Unterseite des Schwenkarms sehen Sie vom und halten zwei Aussparungen. Setzen Sie den Spritzschutz mit seinen Führungsnasen in diese Aussparungen. Drehen Sie den Spritzschutz in Richtung LOCK, umihn zu arretieren.

3. Wenn Sie den Knethaken (7a) oder den Ruhraken (7c) verwenden sollen, stecken Sie zuvor die Schutzscheibe (6) auf. Sie verhindert, dass die Antriebswelle (9) mit Teig in Berührung kommt.

Halten Sie die Scheibe so wie eine Schüssel. Stecken Sie den Knethaken oder den Ruhraken von unter durch die Aussparung der Scheibe und drehen Sieihn um eine viertel Umdrehung fest.

1. Einsatz eines Werkzeuges: Am

oberen Ende der Werkzeuge
sehen Sie eine Aussparung für die Antriebswelle und den Splint.
Schieben Sie das Werkzeug über die Antriebswelle. Drucken und drehren Sie das Werkzeug

gleichzeitig entgegen dem Uhrzeigersinn, damit sich der Splint der Antriebswelle in dem Werkzeug arretiert.

1. Ruhrschussel: Setzen Sie die Ruhrschussel in ihre Halterung. Drehen Sie die Schussel in Richtung LOCK bis zum Anschlag.
2. Füllen Sie ihre Zutaten in die Ruhrschüsse.
3. Kontrollieren Sie, ob der Drehregler auf 0^ staat.
4. Drücken Sie den Hebel (3), um den Arm zu senken. Sie müssen nun von oben auf den Arm drücken, bis er in der untersten Position einrastet.
5. Stecken Sie den Netzstecker in eine geprüfte Steckdose.
6. Wahlen Sie eine Geschwindigkeit anhand der nachfolgenden Tabelle.

Tabelle Teigarten und Werkzeuge

Teigarten Werkzeug Stufen Menge			Max. Betriebszeit
Schwere Teige(z.B. Brot-oderMürbeteig)	Knethaken 1 - 3 max. 2,5 kg		30 Sek.Stufe 1 und4% Min.Stufen 2 - 3
MittelschwereTeige (z. B.Rührteig)	Rührhaken 3 - 4 max. 3,0 kg 5 Minuten
Leichte Teige(z. B. Waffen-oder Crèpes-Teig, Pudding)	Schneebesen 4 - 5	max.3,5 Liter	10 Minuten
Sahne Schneebesen 6		min. 200 mlmax. 2 Liter	10 Minuten
Eischnee Schneebesen 6		3 - 10Eiweiß	10 Minuten

HINWEIS:

Kurzzeitbetrieb: Betreiben Sie das Gerät mit schweren Teigen nicht länger als 5 Minuten und halten das Gerät dann 10 Minuten abkühlen.
- Stufe P für Pulsbetrieb: Schalten Sie den Motor kurzzeitig auf höchste Geschwindigkeit, indem Sie den Drehregler in dieser Position festhalten.

Betrieb unterbrechen

WARNING: Verletzungsgefahr!

• Stellen Sie den Drehregler immer auf „0“, wenn Sie die Arbeit unterbrechen sollen.
  Ziehen Sie den Netzstecker, wenn Sie das Werkzeug wechseln wollen.
  Warten Sie den Stillstand des Werkzeuges ab!
• Sollten Sie während des Betriebs den Hebel (3) betätigten, um den Arm hoch zu schwenken, schaltet ein Sicherheitschalter den Motor ab.
• Der Motor schaltet wieder ein, sobald Sie den Schwenk-arm wieder senken!

Betrieb beenden und die Schüssel entnehmen

• Stellen Sie nach der Arbeit den Drehregler auf „0". Ziehen Sie den Netzstecker.
• Drücken Sie den Hebel (3) nach unten, der Armheits sich.
• Entnehmen Sie das Werkzeug.
• Drehen Sie die Ruhrschüssel eine kurze Drehung entgegen dem Uhrzeigersinn, um sie zu entnehmen.
• Den fertigen Teig können Sie mit Hilfe eines Spachtels losen und aus der Ruhrschüssel Herausnahmen.
• Reinigen Sie die verwendeten Teile wie unter „Reinigung“ beschrieben.

Rezeptvorschläge

Ruhrteig (Grundrezept) Stufe 3-4

Zutaten:

250g weiche Butter oder Margarine, 250g Zucker, 1 Pck. Vanillezucker oder 1 Bt. Citro-Back, 1 Pr. Salz, 4 Eier, 500g Weizenmehl, 1 Pck. Backpulver, ca. 1/8 I Milch.

Zubreitung:

Weizenmehl mit den restlichen Zutaten in die Ruhrschüssel geben, mit dem Ruhraken 30 Sekunden auf Stufe 2, dann ca. 3 Minuten auf Stufe 3 rühren. Form fetten oder mit Backpapier auslegen, Teig einfüllen und Backen. Bevor das Gebäck aus dem Ofen genommen wird, eine Garprobe machen: Mit einem spitzen Holzstäbchen in die Mitte des Gebäcks stehen. Wenn kein Teig daran hängen bleibt, ist der Kuchen gar. Kuchen auf einen Kuchenrost stürzen und auskühlen halten.

Herkömmlicher Herd:

Einschubhöhe: 2

Beheizung: E-Herd Ober- und Unterhitze 175-200° G-Herd: Stufe 2-3

Backzeit: 50-60 Minutes

Dieses Rezept können Sie je nach Geschmack, z. B. mit 100g Rosinen oder 100g Nüsse oder 100g geriebene Schokolade verändern. Weiterhin sind Ihrer Phantasie keine Grenzen gesetzt.

Leinsamenbröften Stufe 1-2

Zutaten:

500-550g Weizenmehl, 50g Leinsamen, 3/8 I Wasser, 1 Würfel
Hefe (40g), 100g Magerquark, gut abgetropft, 1 TL Salz.
Zum Bestreichen: 2 EL Wasser

Zubereitung:

Leinsamen in 1/8 I lauwarmem Wasser einweichen. Das restliche lauwarme Wasser (1/4 I) in die Ruhrschussel geben, Hefe hinein brockeln, Quark zugeben und mit dem Knethaken auf Stufe 1 gut verrühren. Die Hefe muss vollständig aufgelost sein. Mehl mit den eingeweichten Leinsamen und Salz in die Ruhrschussel geben. Auf Stufe 1 durchkneten, dann auf Stufe 2 schalten und 3-5 Minuten weiterkneten. Teig abdecken, 45-60 Minuten an einem warmen Ort gehen setzen. Noch einmal durchkneten, aus der Schussel behmen und daraus 16 Brotchen formen. Backblech mit nassem Backpapier auslegen. Brotchen darauf setzen, 15 Minuten gehen setzen, mit lauwarmen Wasser bestreichen und backen.

Herkömmlicher Herd:

Einschubhöhe: 2

Beheizung: E-Herd: Ober- und Unterhitze 200-220°

(5 Minuten vorheizen), G-Herd Stufe 2-3

Backzeit: 30-40 Minutes

Schokoladencreme Stufe 4-5

Zutaten:

200ml süsse Sahne, 150g Halbbitter-Kuverture, 3 Eier, 50-60g Zucker, 1 Pr. Salz, 1 Pck. Vanillezucker, 1 EL Cognac oder Rum, Schoko-Blätter.

Zubereitung:

Sahne in der Ruhrschüssel mit dem Schneebesen steif schlagen, aus der Schüsselnehmen und kuhl stellen.

Kuverture nach Packungsanleitung schmelzen oder in der Mikrowelle bei 600W 3 Minuten. In der Zwischenzeit Eier, Zucker, Vanillezucker, Cognac oder Rum und Salz in der Ruhrschussel mit dem Schneebesen auf Stufe 4 schaumig schlagen.

Aufgelöste Kuvertüre zugeben und auf Stufe 4-5 gleichmäßige einrühren. Von der geschlagenen Sahne etwas zum Garnieren zurücklassen. Restliche Sahne auf die cremige Masse geben und mit der Puls-Funktion kurz einrühren. Schokoladencreme gamieren und gut gekühlt servieren.

Reinigung

WARNING:

• Ziehen Sie vor der Reinigung immer den Netzstecker.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Motorgehause

• Zur äußeren Reinigung des Gehäuses benutzen Sie nur ein feuchtes Spültuch mit ein weniger Handspülmittel.

Ruhrschüssel, Knet- und Ruhrwerkzeuge

ACHTUNG:

Die Bauteile sind nicht zur Reinigung in der Spülmaschine geeignet. Unter Einwirkung von Hitze und scharfen Reinigern konnten sie sich verziehen oder verfürben.

• Bauteile, die mit Lebensmitteln in Berührung gekommen sind, können Sie in einem Spülbad reinigen.

• Lassen Sie die Teile gut trocknen, bevor Sie das Gerät wieder montieren.

Störungsbehebung

Das Gerät lassst sich nicht einschalten oder unterbricht den Betrieb.

Mögliche Ursache:

Das Gerat hat keine Stromversorgung.

Abhilfe:

• Überprüfen Sie die Steckdose mit einem anderen Gerät.
• Setzen Sie den Netzstecker richtig ein.
• Kontrollieren Sie die Haussicherung.

Mögliche Ursache:

Der Schwenkarm ist nicht in der untersten Position eingerastet. Ein Sicherheitschalter verhindert den Betrieb.

Abhilfe:

Drucken Sie den Hebel (3) und gleichzeitig auf den Schwenkarm, bis dieser einrastet.

Mögliche Ursache:

Das Gerät ist defekt.

Abhilfe:

Wenden Sie sich an unseren Service oder an einen Fachmann.

Technische Daten

Modell: KM 3630

Spanningsversorgung: 220-240 V~50 Hz

Leistungsaufnahme: 1200 W

Schutzklasse: II

Nettogewicht: ca. 5,00 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklart der Hersteller, dass sich das Gerät KM 3630 in Übereinstimmung mit den folgenden Anforderungen befindet:

• Europäische Niederspannungsrichtlinie 2014/35/EU
  EU-Richtlinie für elektromagnetische Verträgelichkeit 2014/30/EU
  Ökodesign Richtlinie 2009/125/EG
  RoHS-Richtlinie 2011/65/EG

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und these Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfugung gestellt werden.

3. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwerten Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Gerats beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantierklarung ist eine freiwillige Leistung von uns als Hersteller des Gerats. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Wonne

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht ihren die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten weniger Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung ihrer Reklamation. Mit ihren persönlichen Zugangsdaten, die direkt nach Ihr Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach Goes!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeliges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosten Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ichn weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates

• FAQ's, die Ihnen Problemlösungen anbieten

• Kontaktformular

• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! -Kostengunstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht ange-nommen. Es entstehen Ohnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Bedeutung des Symbols „Mullonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen

werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.
