CFT610/5X, CFT610/4W, CFT610/4N, CFT610/5S - Dunstabzugshaube CANDY - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Candy
Modell	CFT610/5X, CFT610/4W, CFT610/4N, CFT610/5S
Breite	60 cm
Ungefähres Gewicht	10 kg
Stromversorgung	AC 220-240 V, 50/60 Hz
Anzahl Motorstufen	3 (niedrig, mittel, hoch)
Bedienungsart	Kippschalter
Beleuchtung	Rechteckige LED, max. 2,5 W
Fettfilter	Waschbare Metallsiebfilter
Aktivkohlefilter	Optional, Austausch alle 3 bis 6 Monate
Abluftmodus	Außenabluft oder Umluft
Mindestabstand Gasherd	75 cm
Mindestabstand Elektroherd	65 cm
Hauptmaterial	Edelstahl
Installation	Wandmontage oder Unterschrankmontage
Verwendung	Haushalt
Wartung	Regelmäßige Reinigung der Filter und des Edelstahls
Reparierbarkeit	LED-Lampe durch Fachkraft austauschbar

Häufig gestellte Fragen - CFT610/5X, CFT610/4W, CFT610/4N, CFT610/5S CANDY

Wie installiere ich meine Candy CFT610 Dunstabzugshaube?

Die Installation muss von einer qualifizierten Person durchgeführt werden. Sie können die Haube an der Wand (4 Schrauben 30 mm) oder an einem Schrank (4 Schrauben 35 mm mit Muttern und Unterlegscheiben) befestigen. Beachten Sie die Mindestabstände: 75 cm über einem Gasherd, 65 cm für Elektro. Stellen Sie sicher, dass die Luftabfuhr korrekt konfiguriert ist (horizontal oder vertikal).

Wie reinige ich die Fettfilter meiner Dunstabzugshaube?

Die Fettfilter aus Metallsieb können von Hand gewaschen werden. Tauchen Sie sie etwa 3 Minuten in heißes Seifenwasser, bürsten Sie sie vorsichtig mit einer weichen Bürste und lassen Sie sie an der Luft trocknen. Legen Sie sie nicht in die Spülmaschine, wenn das Handbuch davon abrät, und verwenden Sie keine scheuernden Reinigungsmittel.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden. Er wird im Umluftbetrieb verwendet, um Gerüche zu binden. Zur Installation legen Sie ihn auf den Fettfilter und befestigen ihn mit dem mitgelieferten Draht.

Wie wechsle ich die LED-Lampe meiner Dunstabzugshaube?

Die LED-Lampe muss von einer Fachkraft ausgetauscht werden. Trennen Sie das Gerät vor jedem Eingriff vom Stromnetz. Entfernen Sie mit einem Schraubendreher die 2 Schrauben der Beleuchtungsabdeckung, trennen Sie den Stecker und ersetzen Sie die Lampe durch eine vom Typ DBS-2.5/65-H-120/33 (max. 2,5 W, AC 220-240 V).

Was tun, wenn der Motor meiner Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zuerst, ob der Lüfter eingeschaltet ist (Stufe 1, 2 oder 3). Wenn das Licht funktioniert, der Motor jedoch nicht, kann der Schalter oder der Motor defekt sein. Kontaktieren Sie den Kundendienst. Wenn nichts funktioniert, überprüfen Sie die Sicherungen und das Netzkabel.

Welcher Sicherheitsabstand muss unter der Dunstabzugshaube eingehalten werden?

Der Mindestabstand zwischen Kochfläche und Unterkante der Haube beträgt: 75 cm für Gasherd, 65 cm für Elektroherd, 75 cm für Kohle- oder Ölherd. Niemals offene Flammen unter der Haube betreiben.

Kann ich meine Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, Sie können den Umluftbetrieb mit einem optionalen Aktivkohlefilter verwenden. Stellen Sie das Lüftungsgerät auf die Position Innenumluft (Abb. 5B). Beachten Sie, dass die Saugleistung mit Aktivkohlefilter reduziert wird.

Wie reinige ich die Edelstahloberflächen?

Verwenden Sie ein weiches, trockenes Tuch. Für eine gründlichere Reinigung wird ein spezielles Edelstahlreinigungsmittel empfohlen. Wischen Sie immer in Richtung der Stahlmaserung, um Kratzer zu vermeiden. Vermeiden Sie scheuernde oder säurehaltige Reiniger.

Was tun bei Ölaustritt unter meiner Dunstabzugshaube?

Überprüfen Sie die Dichtheit der Rückstauklappe und des Kaminanschlusses. Entfernen Sie ggf. die Klappe und dichten Sie sie mit Dichtmasse ab. Stellen Sie auch sicher, dass die Fettfilter nicht zu stark verschmutzt sind.

Meine Dunstabzugshaube ist schief, was tun?

Wenn die Haube nicht waagerecht ist, sind wahrscheinlich die Befestigungsschrauben locker. Ziehen Sie die Aufhängeschrauben an und richten Sie sie gerade aus. Beachten Sie die Installationsanleitung für die genaue Einstellung.

BEDIENUNGSANLEITUNG CFT610/5X, CFT610/4W, CFT610/4N, CFT610/5S CANDY

J 15 5 Jg j 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

5

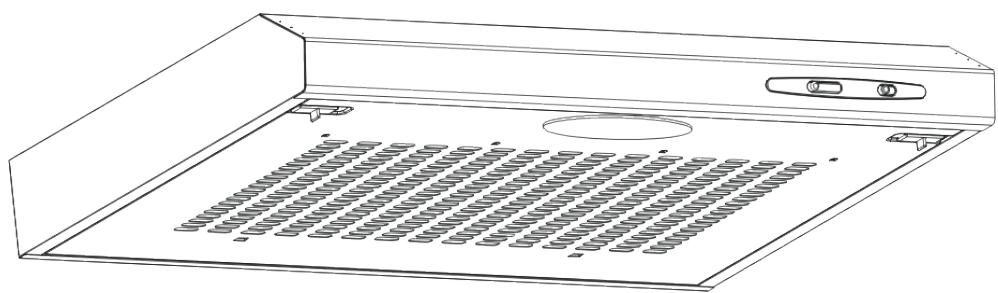

Abzugshaube Bedienungshandbuch

Inhalt

1 . Sicherheitshinweise
2 . Installation
3 Inbetriebnahme der Abzugshaube
4 .Fehlerbehebung
5 . .Wartung und Reinigung
6 Umweltschutz

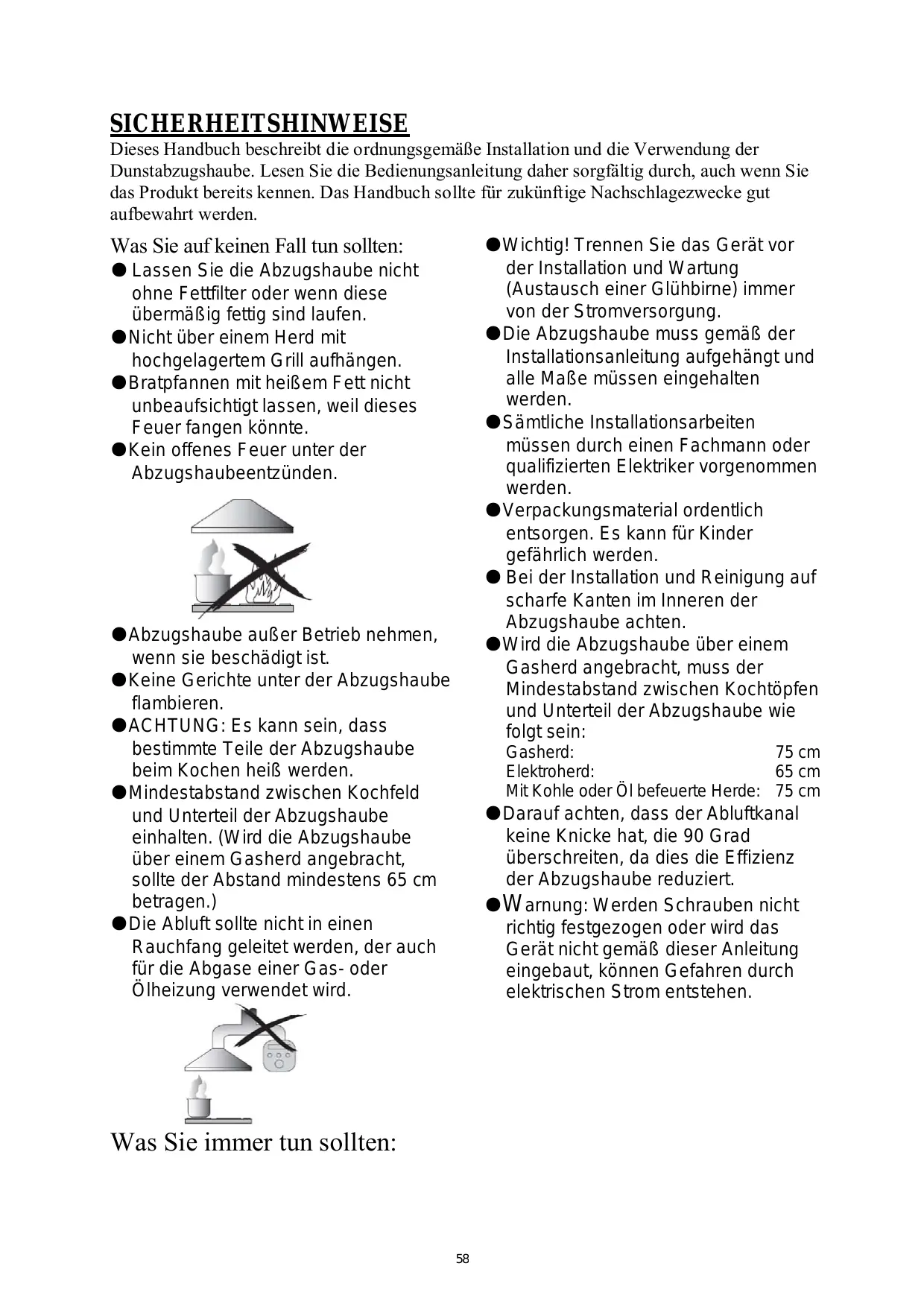

SICHERHEITSHINWEISE

Dieses Handbuch beschreibt die ordnungsgemäß Installation und die Verwendung der Dunstabzugshaube. Lesen Sie die Bedienungsanleitung davon sorgfältig durch, auch wenn Sie das Produkt bereits kennen. Das Handbuch sollte für zukünftige Nachschlagezwecke gut aufbewahrt werden.

Was Sie auf keinen Fall tun sollenn:

• Lassen Sie die Abzugshaube nicht ohne Fettfilter oder wenn diese übermäßig fettig sind laufen.
• Nicht über einem Herd mit hochgelagertem Grill aufhängen.
  Bratpfannen mit freiem Fett nicht unbeaufsichtigt setzen, weil diesen Feuer fangen konnte.
• Kein offenes Feuer unter der Abzugshaubeentzünden.

Abzugshaube außer Betriebnehmen, wenn sie beschädigt ist.
Keine Gerichte unter der Abzugshaube flambieren.
- ACHTUNG: Es kann sein, dass bestimmte Teile der Abzugshaube beim Kochen besteht werden.
- Mindestabstand zwischen Kochfeld und Unterveri der Abzugshaube einhalten. (Wird die Abzugshaube über einem Gasherd angebracht, sollte der Abstand mindestens 65 cm detragen.)
Die Abluft sollt nicht in einen Rauchfang geleitet werden, der auch für die Abgase einer Gas- oder Ölheziehung verwendet wird.

Was Sie immer tun sollenen:

Wichtig! Trennen Sie das Gerät vor der Installation und Wartung (Austausch einer Glühbirne) immer von der Stromversorgung.
Die Abzugshaube muss gemäß der Installationsanleitung aufgehigt und alle Maße müssen eingehalten werden.
Sämtliche Installationsarbeiten müssen durch einen Fachmann oder qualifizierten Elektriker vorgenommen werden.
- Verpackungsmaterial ordentlich entsorgen. Es kann für Kinder gefährlich werden.
- Bei der Installation und Reinigung auf scharfe Kanten im Inneren der Abzugshaube achtenden.
Wird die Abzugshaube über einem Gasherd angebracht, muss der Mindestabstand zwischen Kochtopfen und Unterveril der Abzugshaube wie folgt sein:
Gasherd: 75 cm
Elektroherd: 65 cm
Mit Kohle oder Öl befeuerte Herde: 75 cm
Darauf achten, dass der Abluftkanal keine Knicke hat, die 90 Grad überschreiben, da dies die Effizienz der Abzugshaube reduziert.
- Warnung: Werden Schrauben nicht richtig festgezogen oder wird das Gerät nicht gemäß dieser Anleitung eingebaut, können Gefahren durch elektrischen Strom entstehen.

Was Sie immer tun sollenen:

Töppe und Pfannen beim Kochen auf einem Gasherd immer mit einem Deckel schreiben.
- Ist die Abzugshaube eingeschaltet, wird die Raumluft abgesaugt. Achten Sie daraufuf, dass für eine ausreichende Belüfung gesorgt ist. Die Abzugshaube saugt Gerüche ab, aber keinen Wasserdampf.
Die Abzugshaube ist ausschließlich für den Hausgebrauch bestimmt.

• Falls das Netzkabel beschädigt ist, wenden Sie sichitte an den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen, um es zu ersetzen und eine Gefährung zu vermeiden.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Pflegearf nicht von Kindern ohne Aufsicht erfolgen.

• Warnung: Bevor mögliche Anschlüsse zugängig werden, müssen sümmtliche Stromzufahrleitungen getrennt werden.

Was Sie immer tun sollenen:

• Achtung: Das Gerät und zugängliche Teile können während des Betriebs besteht werden. Seien Sie davon vorsichtig, wenn Sie diese Teile berühren müssen. Kinder unter acht Jahren sollen den vom Gerät ferngehalten werden, es sei dessen, sie werden permanent beaufsichtigt.
  Fur ausreichende Beluftung sorgen, wenn die Abzugshaube zusammen mit Geräten betrieben wird, die Gas oder Benzin verbrennen.
• Es besteht ein Brandrisiko, wenn die Reinigung nicht entsprechend dieser Anweisungen durchgeführt wird.
  Vorschriften zur Abluft müssen befolgt werden.
  Reinigen Sie das Gerät regelmäßig entsprechend der Anweisungen im Kapitel WARTUNG.
• Verwenden Sie aus Sicherheitsgründen für die Montage nur Schrauben in der Höhe, die in thism Handbuch empfohlen wird.
• Eine detailierte Anweisung zur Reinigung und deren Häufigkeit finden Sie im Abschnitt „Wartung und Reinigung" im Bedienungshandbuch.
  Die Reinigung und Wartung des Gerätesarf von Kindern nicht ohne Aufsicht durchgefuhrt werden.
  Wird die Abzugshaube zusammen mit Geräten betrieben, die nicht durch Strom, sondern durch andere Energiequellen versorgt werden, davon der Unterdruck im Raum 4 Pa (4 x 10-5 bar) nicht übersteigen.
  WARNUNG: Feuergefahr: Keine Gegenstände auf Kochfeldern ablegen.
  Keinen Dampfreiniger verwenden.
  Löschen Sie ein Feuer NIEMALS mit Wasser, sondern schalten Sie dasGerät aus unddecken dieFlammen dann ab, z. B. mit einem Deckel oder einer Löschdecke.

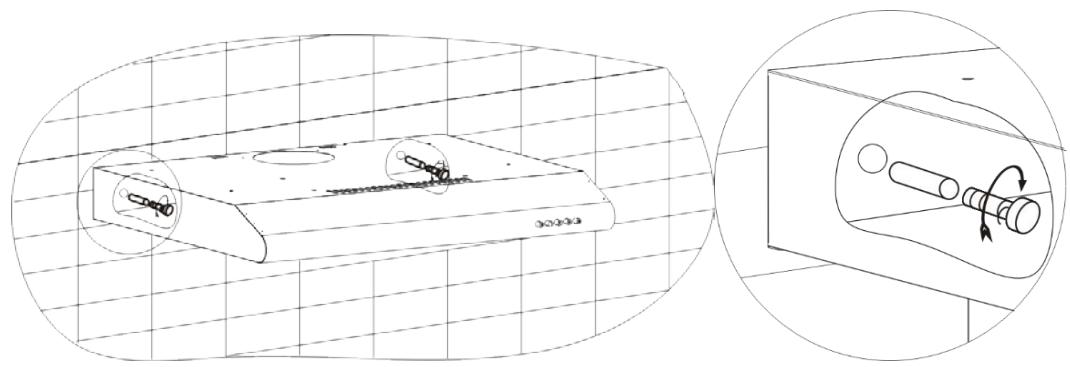

INSTALLATION

(1) Markieren Sie die Bohrlocher für die Aufhängung der Abzugshaube.
(2) Befestigen Sie die Abzugshaube mit vier Schrauben (4x 30 mm) an der Wand.

60 cm Abzugshaube

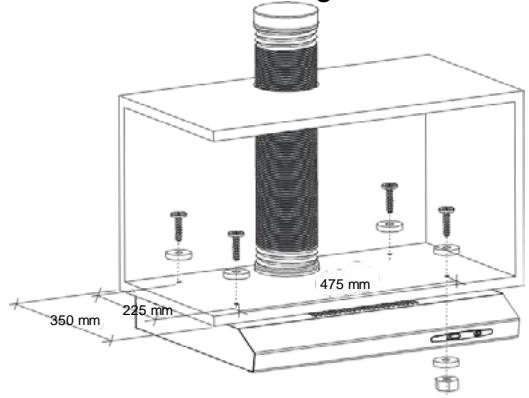

B. INSTALLATION (Gehäusemontage)

(1) Montieren Sie die Abzugshaube mit vier Schrauben (4x35 mm), vier Muttern und Unterlegscheiben. Befestigen Sie die Abzugshaube im Gehäuse, indem Sie die vier Schrauben mit den vier Unterlegscheiben oben durch das Gehäuse und durch die Abzugshaube stecken. Befestigen Sie die Schrauben dann im Inneren der Abzugshaube mit Unterlegscheiben und Muttern.

60 cm Abzugshaube

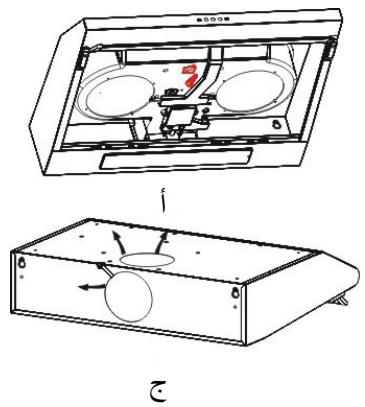

Hinweis: Es gibt zwei Belüfungsmethoden in horizontaler oder vertikaler Ausrichtung. Berücksichtigten Sie die Belüftungsausrichtung bei der Installation.

Horizontale Belüfung: Siehe Abb. 4A,itte verschlieben Sie den Auslass auf der Oberflache, sodass die Luft über die Hinterseite abgesaugt werden kann.

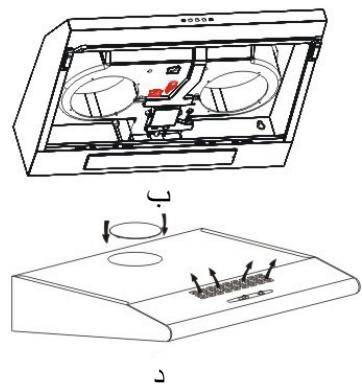

Vertikale Belüftung: Siehe Abb. 4B,itte verschlieben Sie den Auslass auf der Rückseite, sodass die Luft über die Oberseite abgesaugt werden kann.

ABB4.

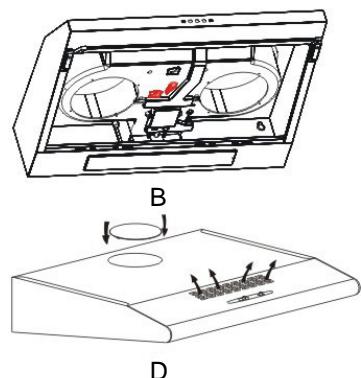

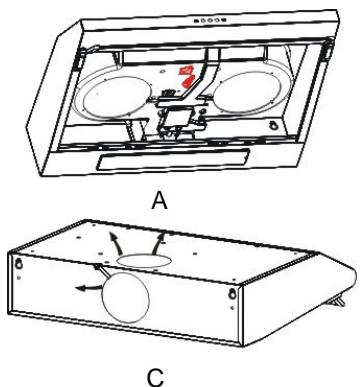

Einstellen der Luftzirkulation

Luftzirkulation nach draußen: Stellen Sie den Regler auf Außenzirkulation (Abb.5A) und installieren Sie den Abluftkanal. Schalten Sie die Abzugshaube ein und die Luft wird nach draußen geleitet.

Luftzirkulation nachinnen: Stellen Sie den Regler auf Innenzirkulation (Abb.5B) und setzen Sie den Deckel auf den Abluftkanal nach außen. Schalten Sie die Abzugshaube ein und die Luft wird nachinnen geitet.

ABB5.

WARNING:

Verwenden Sie aus Sicherheitsgründen für die Montage nur Schrauben in der Höhe, die in thisem Handbuch empfohlen wird.
Werden Schrauben nicht richtig festgezogen oder wird das Gerät nicht gemäß dieser Anleitung eingebaut, konnen Gefahren durch elektrischen Strom entstehen.

Inbetriebnahme der Abzugshaube

Wechselschalter

Es gibt einen Schalter für die drei Lüftergeschwindigkeiten und einen zum Ein- und Ausschalten der Lampe.

Abzugshaube über den Wechselschalter einschalten.

Lüftergeschwindigkeit

0- aus

1-Lüftergeschwindigkeit niedrig
2-Lüftergeschwindigkeit mittel
3-Lüftergeschwindigkeit hoch

Licht Ein/Aus

0- aus
1-an

3210

10

FEHLERBEHEBUNG

FEHLER	Mögliche Ursachen	Lösung
Licht an, aber Motor lauft nicht.	Ventilator ist ausgeschaltet.	Lüftergeschwindigkeit auswahlen.
	Lüfterschalter ist kaputt.	Kundendienstzentrum kontaktieren.
	Motor lauft nicht.	Kundendienstzentrum kontaktieren.
Licht und Motor Funktionieren nicht.	Stromsicherung ist durchgebrannt.	Sicherungen wieder einschalten/austauschen.
	Stromkabel ist lose oder nicht angeschlossen.	Kabel wieder in die Steckdose stecken. Stromversorgung einschalten.
Es tritt Öl aus.	Rückschlagventil und Auslass sind nicht dicht.	Rückschlagventil abnehmer und mit Dichtmaterial abdichten.
	Verbindung zwischen Abzug und Abzugshaube ist undicht.	Abzug abnehmer und abdichten.
Licht Funktioniert nicht.	Kaputte/fehlerhafte Glühbirnen	Glühbirnen gemäß dieser Anweisung austauschen.
Absaugen nicht stark genug.	Abstand zwischen Abzugshaube und Kochfeld ist zu groß.	Abzugshaube erneut mit dem richtigen Abstand anbringen.
Abzugshaube hangt herunter.	Befestigungsschraube ist nicht fest.	Schraube anziehen, sodass die Abzugshaube wieder gerade hangt.

HINWEIS:

Alle elektrischen Reparaturen these Geräts müssen der geltenden regionalen und bundesweiten Gesetzgebung entsprechen. Wenn Sie Zweifel haben, kontaktieren Sie den Kundendienst, bevor sie die oben stehenden Maßnahmen durchführten. Gerät immer zuerst von der Stromversorgung trennen, bevor das Gehäuse geöffnet wird.

WARTUNG UND REINIGUNG

Vorsicht:

• Vor der Wartung oder Reinigung die Abzugshaube von der Stromversorgung trennen. Überprüfen Sie, ob die Abzugshaube ausgeschaltet ist und ob der Stecker aus der Steckdose gezogen ist.

• Da die äußerten Oberflächen empfindlich für Kratzer sind, befolgen Sie diese Reinigungshinweise für ein optimales Ergebnis ohne Beschädigungen.

ALLGEMEINES

Die Reinigung und Wartung sollen erfolgen, wenn das Gerät abgekühlt ist. Keine Alkali- oder säurehaltigen Mittel (Zitronensaft, Essig usw.) auf der Oberfläche hinterlassen.

EDELSTAHL

Die Oberfläche aus Edelstahl muss regelmäßig (z. B. wochentlich) gereinigt werden, damit sie lange hält. Mit einem weichen Tuch abrocknen. Es kann ein spezieller Edelstahlreiniger verwendet werden.

HINWEIS:

Wischen Sie immer in der Richtung der Körnung des Edelstahls, sodass keine unschönen Kratzmuster entstehen.

OBERFLÄCHE DES BEDIENFELDS

Das eingelassene Bedienfeld kann mit warmem Seifenwasser gereinigt werden. Das saubere Tuch vor dem Reinigen gut ausdrücken. Restliche Feuchtigkeit mit einem weichen trockenen Tuch abreiben.

Wichtig

Verwenden Sie neutrale Reinigungsmittelund keine aggressiven Chemikalien oder

Scheuermittel, da diese das Aussehen des Geräts verändern und Aufdrucke entfernen können. Außen dem verwällt dadurch die Garantie des Herstellers.

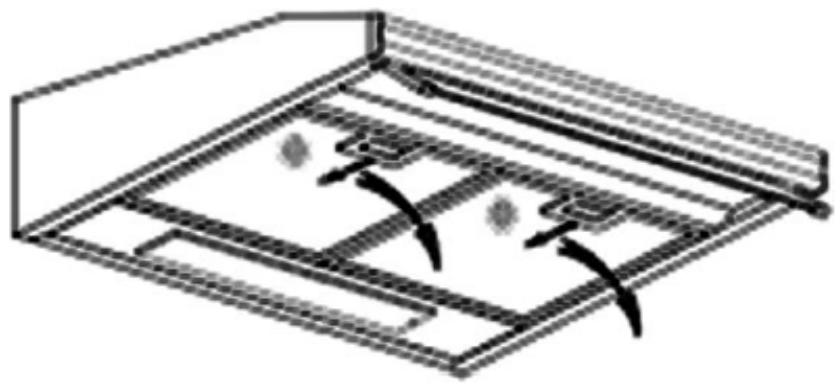

FETTFILTER

Die Filter konnen von Hand gereinigt werden. Filter in Wasser mit fettlosendem Reiniger eintauchen und zirka drei Minuten lang wirken setzen. Dann vorsichtig mit einer weichen Bürste abbürsten. Nicht zu viel Druck ausüb, da dies die Filter beschädigen kann. (An der Luft, nicht in direktem Sonnenlicht, trocknen setzen.)

Filter sollen getrennt von anderen Kuchenutensilien gereinigt werden. Eine Verwendung von Klarspuler wird nicht empfohlen.

• Filter wie in der Abbildung unter gezeigt Herausnahmen.
• Keine scheuernden Reinigungsmittel verwenden, da diese die Abzugshaube beschädigen.

EINSETZEN DER FETTFILTER

• So setzen Sie die Filter in vier Schritten ein:
• Setzen Sie die Filter in die Schlitze an der Rückseite der Abzugshaube ein.
• Drücken Sie auf den Knopf am Filtergriff.
• Lassen Sie den Griff los, sobald sich der Filter in der richtigen Position befindet.
• Setzen Sie alle Filter auf diese Weise ein.

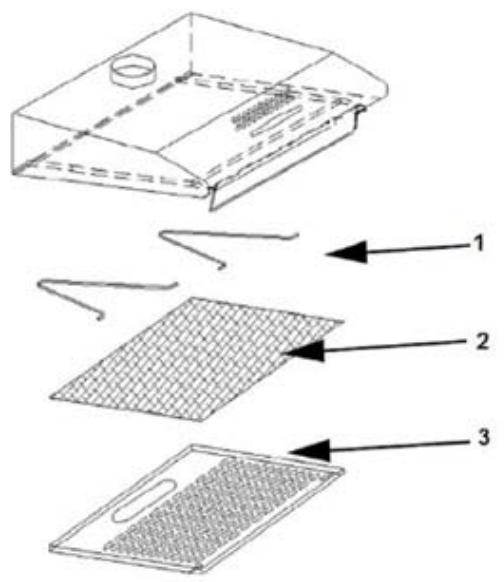

KOHLEFILTER

Aktivkohlefilter schlieben unangenehme Gerüche ein. Normalerweise sollte ein Aktivkohlefilter entsprechend der Kochgewohnheiten alle drei bis sechs Monate gewechselt werden. Den Aktivkohlefilter wie folgt einsetzen:

1. Fettfilter herausnehmen.
2. Aktivkohlefilter auf den Fettfilter legen.
3. Den passend zugeschnittenen Aktivkohlefilter mit dem kleinen Stahldraht befestigen.
4. Fettfilter wieder einsetzen.
5. Kohlefilter nur bei der Umluftmethode verwenden.

1 Befestigungsdraht

2 Kohlefilter

3 Fettfilter

HINWEIS:

• Prüfen Sie, ob der Filter safer verankert ist. Anderenfalls kann er Herausfallen und gefährliche Unfälle verursachen.
• Bei Verwendung eines Aktivkohlefilters wird die Absaugkraft herabgesetzt.

AUSTAUSCH DER LEUCHTMITTEL

Wichtig:

Die Lampe muss durch den Hersteller, seinen Kundendienstmitarbeiter oder ähnlich qualifizierte Fachleute ausgetaucht werden.
Gerä immer von der Stromversorgung trennen, bevör Reinigungs-, Wartungs- oder Reparaturarbeiten am Gerät durchgeführt werden. Leuchtmittel vor dem Entfernen vollständig abkühlen setzen, bevör sie angefasst wird.
Leuchtmittel mit einem Tuch oder mit Handschuhen wechseln, damit kein Schweiß damit in Berührung kommt. Dies kann die Lebensdauer der Lampe verkurzen.

Austausch der Leuchtmittel:

Vergewissern Sie sich vor dem Austausch der Leuchtmittel, ob das Gerät von der Stromversorgung getrennt wurde.
Die zwei Blechschrauben (ST4*8MM) aus der Beleuchtungsabdeckung Herausdrehen und Abdeckung abnehmer. Öffnen Sie das Kästchen, das mit dem Stromkabel verbunden ist, trennen Sie die Verbindung und tauschen Sie die Lampe aus.
- ILCOS D Bezeichnung für diese Lampe lautet: DBS-2.5/65-H-120/33
- LED-Module -rechteggige Lampe
- Max Wattzahl: 2,5 W
- Spannungsbereich: AC 220-240V
- Maße:

UMWELTSCHUTZ:

Dieses Produkt ist mit thisem Symbol gekennzeichnet, was bedeutet, dass es nicht mit gewöhnlichem Haushaltsabfall entsorgt werden darf. Statt dessen muss es im Einklang mit der EU-Richtlinie 2012/19/EU über eine Sammelstelle für Elektroabfall entsorgt werden. Es wird dann recyccelt oder auseinandergebung, um die Schäden so gering wie möglich zu halten, die elektrische Geräte bedingt durch enthaltene Schadstoffe normalerweise für Umwelt und menschliche Gesundheit bedeuten. Weitere Informationen erhalten Sie bei ihrer örtlichen Behörde.

HINWEIS:

Im Folgenden wird erläutert, wie die Umwelt durch den Kochvorgang möglichst weniger belastet wird (z. B. Energieverbrauch).

(1) Die Abzugshaube an einem gut belufteten Ort installieren.
(2) Abzugshaube regelmäßig reinigen, sodass die Lüftung nicht blockiert wird.
(3) Das Licht an der Abzugshaube nach dem Kochen immer ausschalten.
(4) Abzugshaube nach dem Kochen immer ausschalten.

INFORMATIONEN FÜR EINE DEMONTAGE

Das Gerät nur wie in der Benutzieranleitung beschrieben öffnen oder aufschrauben. Der Verbraucher sollte das Gerät nicht vollständig in seine Einzelteile zerlegen. Am Ende seiner Lebensdauer das Gerät nicht mit dem Hausmüll entsorgen. Informieren Sie sich bei der örtlichen Behörde oder beim Abfallentsorger, wie Ihr Gerät entsorgt werden muss.
