BEDIENUNGSANLEITUNG CFT6104W1 CANDY

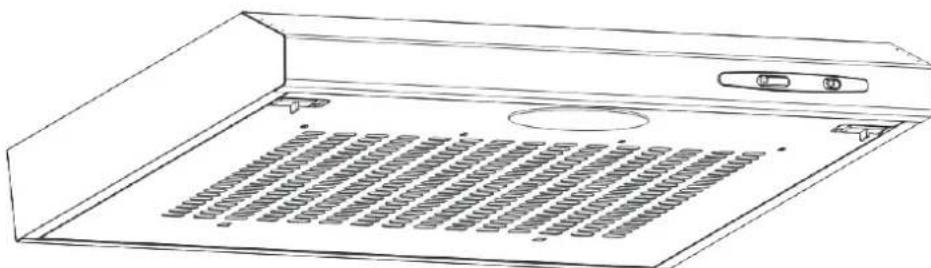

33Abzugshaube Bedienungshandbuch

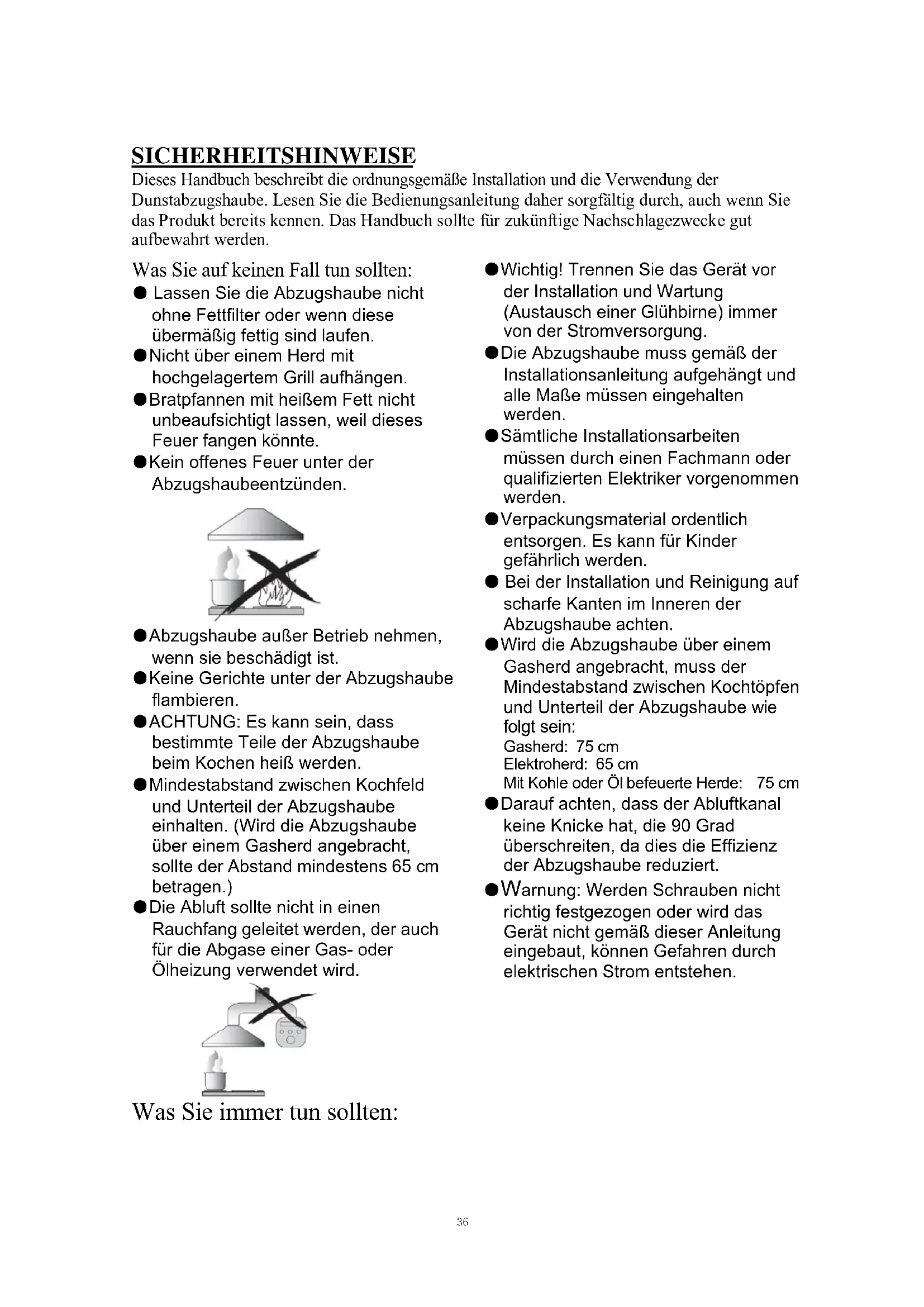

34Inhalt 1 ............................................................................................................. Sicherheitshinweise 2 ........................................................................................................................... Installation 3 ........................................................................................ Inbetriebnahme der Abzugshaube 4 ................................................................................................................... Fehlerbehebung 5 ....................................................................................................... Wartung und Reinigung 6 ...................................................................................................................... Umweltschutz 35SICHERHEITSHINWEISE Dieses Handbuch beschreibt die ordnungsgemäße Installation und die Verwendung der Dunstabzugshaube. Lesen Sie die Bedienungsanleitung daher sorgfältig durch, auch wenn Sie das Produkt bereits kennen. Das Handbuch sollte für zukünftige Nachschlagezwecke gut aufbewahrt werden. Was Sie auf keinen Fall tun sollten: ● Lassen Sie die Abzugshaube nicht ohne Fettfilter oder wenn diese übermäßig fettig sind laufen. ●Nicht über einem Herd mit hochgelagertem Grill aufhängen. ●Bratpfannen mit heißem Fett nicht unbeaufsichtigt lassen, weil dieses Feuer fangen könnte. ●Kein offenes Feuer unter der Abzugshaubeentzünden. ●Abzugshaube außer Betrieb nehmen, wenn sie beschädigt ist. ●Keine Gerichte unter der Abzugshaube flambieren. ●ACHTUNG: Es kann sein, dass bestimmte Teile der Abzugshaube beim Kochen heiß werden. ●Mindestabstand zwischen Kochfeld und Unterteil der Abzugshaube einhalten. (Wird die Abzugshaube über einem Gasherd angebracht, sollte der Abstand mindestens 65 cm betragen.) ●Die Abluft sollte nicht in einen Rauchfang geleitet werden, der auch für die Abgase einer Gas- oder Ölheizung verwendet wird. Was Sie immer tun sollten: ●Wichtig! Trennen Sie das Gerät vor der Installation und Wartung (Austausch einer Glühbirne) immer von der Stromversorgung. ●Die Abzugshaube muss gemäß der Installationsanleitung aufgehängt und alle Maße müssen eingehalten werden. ●Sämtliche Installationsarbeiten müssen durch einen Fachmann oder qualifizierten Elektriker vorgenommen werden. ●Verpackungsmaterial ordentlich entsorgen. Es kann für Kinder gefährlich werden. ● Bei der Installation und Reinigung auf scharfe Kanten im Inneren der Abzugshaube achten. ●Wird die Abzugshaube über einem Gasherd angebracht, muss der Mindestabstand zwischen Kochtöpfen und Unterteil der Abzugshaube wie folgt sein: Gasherd: 75 cm Elektroherd: 65 cm Mit Kohle oder Öl befeuerte Herde: 75 cm ●Darauf achten, dass der Abluftkanal keine Knicke hat, die 90 Grad überschreiten, da dies die Effizienz der Abzugshaube reduziert. ●Warnung: Werden Schrauben nicht richtig festgezogen oder wird das Gerät nicht gemäß dieser Anleitung eingebaut, können Gefahren durch elektrischen Strom entstehen. 36Was Sie immer tun sollten: ●Töpfe und Pfannen beim Kochen auf einem Gasherd immer mit einem Deckel schließen. ●Ist die Abzugshaube eingeschaltet, wird die Raumluft abgesaugt. Achten Sie darauf, dass für eine ausreichende Belüftung gesorgt ist. Die Abzugshaube saugt Gerüche ab, aber keinen Wasserdampf. ●Die Abzugshaube ist ausschließlich für den Hausgebrauch bestimmt. ●Falls das Netzkabel beschädigt ist, wenden Sie sich bitte an den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen, um es zu ersetzen und eine Gefährdung zu vermeiden. ●Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Pflege darf nicht von Kindern ohne Aufsicht erfolgen. ●Warnung: Bevor mögliche Anschlüsse zugängig werden, müssen sämtliche Stromzufuhrleitungen getrennt werden. Was Sie immer tun sollten: ●Achtung: Das Gerät und zugängliche Teile können während des Betriebs heiß werden. Seien Sie daher vorsichtig, wenn Sie diese Teile berühren müssen. Kinder unter acht Jahren sollten vom Gerät ferngehalten werden, es sei denn, sie werden permanent beaufsichtigt. ● Für ausreichende Belüftung sorgen, wenn die Abzugshaube zusammen mit Geräten betrieben wird, die Gas oder Benzin verbrennen. ●Es besteht ein Brandrisiko, wenn die Reinigung nicht entsprechend dieser Anweisungen durchgeführt wird. ●Vorschriften zur Abluft müssen befolgt werden. ●Reinigen Sie das Gerät regelmäßig entsprechend der Anweisungen im Kapitel WARTUNG. ●Verwenden Sie aus Sicherheitsgründen für die Montage nur Schrauben in der Größe, die in diesem Handbuch empfohlen wird. ●Eine detaillierte Anweisung zur Reinigung und deren Häufigkeit finden Sie im Abschnitt „Wartung und Reinigung“ im Bedienungshandbuch. ●Die Reinigung und Wartung des Gerätes darf von Kindern nicht ohne Aufsicht durchgeführt werden. ●Wird die Abzugshaube zusammen mit Geräten betrieben, die nicht durch Strom, sondern durch andere Energiequellen versorgt werden, darf der Unterdruck im Raum 4 Pa (4 x 10- 5 bar) nicht übersteigen. ●WARNUNG: Feuergefahr: Keine Gegenstände auf Kochfeldern ablegen. ● Keinen Dampfreiniger verwenden. ●Löschen Sie ein Feuer NIEMALS mit Wasser, sondern schalten Sie dasGerät aus und decken dieFlammen dann ab, z. B. mit einem Deckel oder einer Löschdecke. 37INSTALLATION

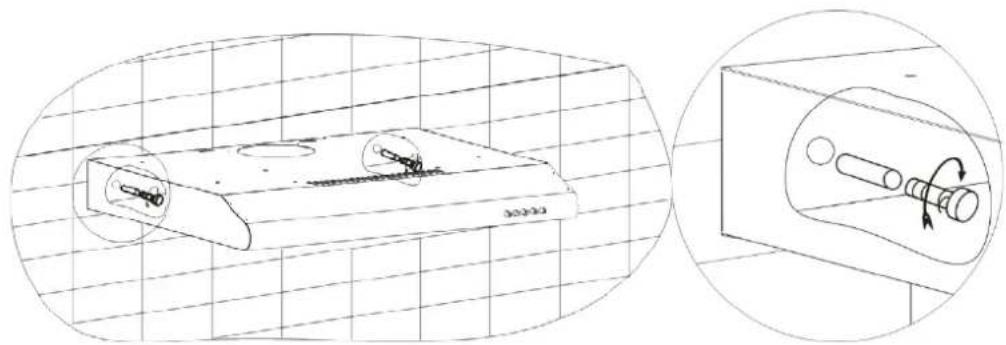

(1) Markieren Sie die Bohrlöcher für die Aufhängung der Abzugshaube. INSTALLATION (Wandmontage) (2) Befestigen Sie die Abzugshaube mit vier Schrauben (4x 30 mm) an der Wand. 60 cm Abzugshaube

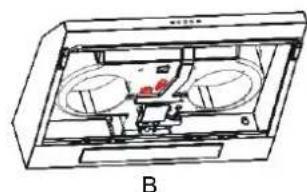

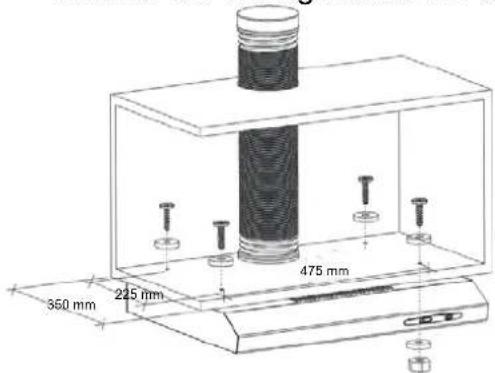

(1) Montieren Sie die Abzugshaube mit vier Schrauben (4x35 mm), vier Muttern und Unterlegscheiben. Befestigen Sie die Abzugshaube im Gehäuse, indem Sie die vier Schrauben mit den vier Unterlegscheiben oben durch das Gehäuse und durch die Abzugshaube stecken. Befestigen Sie die Schrauben dann im Inneren der Abzugshaube mit Unterlegscheiben und Muttern. INSTALLATION (Gehäusemontage) 60 cm Abzugshaube 500 mm 475 mm 350 mm 225 mm 38Hinweis: Es gibt zwei Belüfungsmethoden in horizontaler oder vertikaler Ausrichtung. Berücksichtigen Sie die Belüftungsausrichtung bei der Installation. Horizontale Belüftung: Siehe Abb. 4A, bitte verschließen Sie den Auslass auf der Oberfläche, sodass die Luft über die Hinterseite abgesaugt werden kann. Vertikale Belüftung: Siehe Abb. 4B, bitte verschließen Sie den Auslass auf der Rückseite, sodass die Luft über die Oberseite abgesaugt werden kann. Einstellen der Luftzirkulation Luftzirkulation nach draußen: Stellen Sie den Regler auf Außenzirkulation (Abb.5A) und installieren Sie den Abluftkanal. Schalten Sie die Abzugshaube ein und die Luft wird nach draußen geleitet. Luftzirkulation nach innen: Stellen Sie den Regler auf Innenzirkulation (Abb.5B) und setzen Sie den Deckel auf den Abluftkanal nach außen. Schalten Sie die Abzugshaube ein und die Luft wird nach innen geleitet.

Verwenden S ie a us Sicherheitsgründen f ür di e Montage nur Schrauben in der Größe, die in diesem Handbuch empfohlen wird.

Werden S chrauben ni cht richtig festgezogen oder w ird das Gerät nicht gem äß di eser Anleitung eingebaut, k önnen G efahren d urch elektrischen Strom entstehen. Inbetriebnahme der Abzugshaube Wechselschalter Es gibt einen Schalter für die drei Lüftergeschwindigkeiten und einen zum Ein- und Ausschalten der Lampe. Abzugshaube über den Wechselschalter einschalten. Lüftergeschwindigkeit

1- Lüftergeschwindigkeit niedrig

2- Lüftergeschwindigkeit mittel

3- Lüftergeschwindigkeit hoch

FEHLERBEHEBUNG FEHLER Mögliche Ursachen Lösung Licht an, aber Motor läuft nicht. Ventilator ist ausgeschaltet. Lüftergeschwindigkeit auswählen. Lüfterschalter ist kaputt. Kundendienstzentrum kontaktieren. Motor läuft nicht. Kundendienstzentrum kontaktieren. Licht und Motor funktionieren nicht. Stromsicherung ist durchgebrannt. Sicherungen wieder einschalten/austauschen. Stromkabel ist lose oder nicht angeschlossen. Kabel wieder in die Steckdose stecken. Stromversorgung einschalten. Es tritt Öl aus. Rückschlagventil und Auslass sind nicht dicht. Rückschlagventil abnehmen und mit Dichtmaterial abdichten. 40Verbindung zwischen Abzug und Abzugshaube ist undicht. Abzug abnehmen und abdichten. Licht funktioniert nicht. Kaputte/fehlerhafte Glühbirnen Glühbirnen gemäß dieser Anweisung austauschen. Absaugen nicht stark genug. Abstand zwischen Abzugshaube und Kochfeld ist zu groß. Abzugshaube erneut mit dem richtigen Abstand anbringen. Abzugshaube hängt herunter. Befestigungsschraube ist nicht fest. Schraube anziehen, sodass die Abzugshaube wieder gerade hängt. HINWEIS: Alle elektrischen Reparaturen dieses Geräts müssen der geltenden regionalen und bundesweiten Gesetzgebung entsprechen. Wenn Sie Zweifel haben, kontaktieren Sie den Kundendienst, bevor sie die oben stehenden Maßnahmen durchführen. Gerät immer zuerst von der Stromversorgung trennen, bevor das Gehäuse geöffnet wird.

WARTUNG UND REINIGUNG

• Vor der Wartung oder Reinigung die Abzugshaube von der Stromversorgung trennen. Überprüfen Sie, ob die Abzugshaube ausgeschaltet ist und ob der Stecker aus der Steckdose gezogen ist.

• Da die äußeren Oberflächen empfindlich für Kratzer sind, befolgen Sie diese Reinigungshinweise für ein optimales Ergebnis ohne Beschädigungen. ALLGEMEINES Die Reinigung und Wartung sollte erfolgen, wenn das Gerät abgekühlt ist. Keine Alkali- oder säurehaltigen Mittel (Zitronensaft, Essig usw.) auf der Oberfläche hinterlassen. EDELSTAHL Die Oberfläche aus Edelstahl muss regelmäßig (z. B. wöchentlich) gereinigt werden, damit sie lange hält. Mit einem weichen Tuch abtrocknen. Es kann ein spezieller Edelstahlreiniger verwendet werden. HINWEIS: Wischen Sie immer in der Richtung der Körnung des Edelstahls, sodass keine unschönen Kratzmuster entstehen.

OBERFLÄCHE DES BEDIENFELDS

Das eingelassene Bedienfeld kann mit warmem Seifenwasser gereinigt werden. Das saubere Tuch vor dem Reinigen gut ausdrücken. Restliche Feuchtigkeit mit einem weichen trockenen Tuch abreiben. Wichtig Verwenden Sie neutrale Reinigungsmittelund keine aggressiven Chemikalien oder 41Scheuermittel, da diese das Aussehen des Geräts verändern und Aufdrucke entfernen können. Außerdem verfällt dadurch die Garantie des Herstellers. FETTFILTER Die Filter können von Hand gereinigt werden. Filter in Wasser mit fettlösendem Reiniger eintauchen und zirka drei Minuten lang wirken lassen. Dann vorsichtig mit einer weichen Bürste abbürsten. Nicht zu viel Druck ausüben, da dies die Filter beschädigen kann. (An der Luft, nicht in direktem Sonnenlicht, trocknen lassen.) Filter sollten getrennt von anderen Küchenutensilien gereinigt werden. Eine Verwendung von Klarspüler wird nicht empfohlen. ● Filter wie in der Abbildung unten gezeigt herausnehmen. ● Keine scheuernden Reinigungsmittel verwenden, da diese die Abzugshaube beschädigen.

EINSETZEN DER FETTFILTER

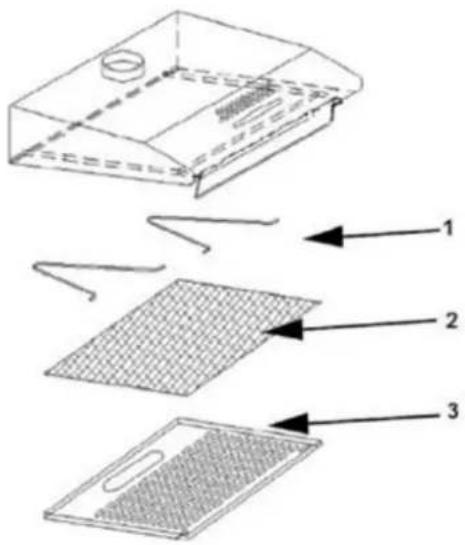

• So setzen Sie die Filter in vier Schritten ein: - Setzen Sie die Filter in die Schlitze an der Rückseite der Abzugshaube ein. - Drücken Sie auf den Knopf am Filtergriff. - Lassen Sie den Griff los, sobald sich der Filter in der richtigen Position befindet. - Setzen Sie alle Filter auf diese Weise ein. KOHLEFILTER Aktivkohlefilter schließen unangenehme Gerüche ein. Normalerweise sollte ein Aktivkohlefilter entsprechend der Kochgewohnheiten alle drei bis sechs Monate gewechselt werden. Den Aktivkohlefilter wie folgt einsetzen:

1. Fettfilter herausnehmen.

2. Aktivkohlefilter auf den Fettfilter legen.

3. Den passend zugeschnittenen Aktivkohlefilter mit dem kleinen Stahldraht befestigen.

4. Fettfilter wieder einsetzen.

5. Kohlefilter nur bei der Umluftmethode verwenden.

• Prüfen Sie, ob der Filter sicher verankert ist. Anderenfalls kann er herausfallen und gefährliche Unfälle verursachen.

• Bei Verwendung eines Aktivkohlefilters wird die Absaugkraft herabgesetzt.

AUSTAUSCH DER LEUCHTMITTEL

Wichtig: Die Lam pe muss durch den H ersteller, se inen Kundendienstmitarbeiter oder ähn lich qua lifizierte F achleute ausgetauscht werden. Gerät immer vo n der S tromversorgung trennen, bevo r Reinigungs-, W artungs- oder R eparaturarbeiten am G erät durchgeführt w erden. L euchtmittel vor dem Entfernen vollständig abkühlen lassen, bevor sie angefasst wird. Leuchtmittel m it ei nem T uch oder m it H andschuhen wechseln, dam it ke in S chweiß dam it i n B erührung ko mmt. Dies kann die Lebensdauer der Lampe verkürzen. Austausch der Leuchtmittel: *Vergewissern Sie sich vor dem Austausch der Leuchtmittel, ob das Gerät von der Stromversorgung getrennt wurde. *Die zwei Blechschrauben (ST4*8MM) aus der Beleuchtungsabdeckung herausdrehen und Abdeckung abnehmen. Öffnen Sie das Kästchen, das mit dem Stromkabel verbunden ist, trennen Sie die Verbindung und tauschen Sie die Lampe aus.

• ILCOS D Bezeichnung für diese Lampe lautet: DBS-2/65-H-120/33 – LED-Module – rechteckige Lampe – Max Wattzahl: 2 W – Spannungsbereich: AC 110-240V – Maße: 1 Befestigungsdraht 2 Kohlefilter 3 Fettfilter 43UMWELTSCHUTZ:

Dieses Produkt ist mit diesem Symbol gekennzeichnet, was bedeutet, dass es nicht mit gewöhnlichem Haushaltsabfall entsorgt werden darf. Statt dessen muss es im Einklang mit der EU-Richtlinie 2012/19/EU über eine Sammelstelle für Elektroabfall entsorgt werden. Es wird dann recycelt oder auseinandergebaut, um die Schäden so gering wie möglich zu halten, die elektrische Geräte bedingt durch enthaltene Schadstoffe normalerweise für Umwelt und menschliche Gesundheit bedeuten. Weitere Informationen erhalten Sie bei Ihrer örtlichen Behörde. HINWEIS: Im Folgenden wird erläutert, wie die Umwelt durch den Kochvorgang möglichst wenig belastet wird (z. B. Energieverbrauch). (1) Die Abzugshaube an einem gut belüfteten Ort installieren. (2) Abzugshaube regelmäßig reinigen, sodass die Lüftung nicht blockiert wird. (3) Das Licht an der Abzugshaube nach dem Kochen immer ausschalten. (4) Abzugshaube nach dem Kochen immer ausschalten.

INFORMATIONEN FÜR EINE DEMONTAGE

Das Gerät nur wie in der Benutzeranleitung beschrieben öffnen oder aufschrauben. Der Verbraucher sollte das Gerät nicht vollständig in seine Einzelteile zerlegen. Am Ende seiner Lebensdauer das Gerät nicht mit dem Hausmüll entsorgen. Informieren Sie sich bei der örtlichen Behörde oder beim Abfallentsorger, wie Ihr Gerät entsorgt werden muss.
