CFT6104W1 - Hotă CANDY - Manual de utilizare gratuit

Tip produs	Hotă aspirantă
Marcă	Candy
Model	CFT6104W1
Lățime	60 cm
Tip montaj	De perete sau sub dulap
Mod evacuare	Extracție sau reciclare (cu filtru de cărbune)
Număr viteze motor	3 (joasă, medie, înaltă)
Iluminare	LED, 2 W, întrerupător pornire/oprire
Tip comandă	Întrerupător basculant
Alimentare electrică	230 V ~ 50 Hz
Distanță minimă (gaz)	75 cm
Distanță minimă (electrică)	65 cm
Filtre de grăsime	Filtre cu sită metalică, lavabile
Filtru de cărbune	Opțional, pentru mod reciclare, înlocuit la 3-6 luni
Tip bec	Modul LED dreptunghiular, DBS-2/65-H-120/33, 2W max, 110-240V
Greutate netă	Aproximativ 10 kg
Material	Oțel inoxidabil

Întrebări frecvente - CFT6104W1 CANDY

Care sunt distanțele minime de instalare pentru hota CFT6104W1?

Pentru o plită pe gaz, distanța minimă între suprafața de suport a vaselor și partea cea mai de jos a hotei este de 75 cm. Pentru o plită electrică, aceasta este de 65 cm.

Cum se curăță filtrele de grăsime?

Filtrele cu sită metalică pot fi spălate manual. Scufundați-le în apă caldă cu un detergent blând timp de aproximativ 3 minute, apoi periați ușor cu o perie moale. Lăsați să se usuce natural fără expunere la soare.

Când trebuie înlocuit filtrul de cărbune?

Filtrul de cărbune activ trebuie înlocuit la fiecare 3 până la 6 luni în funcție de utilizare (frecvența gătitului, tipul de alimente). Este utilizat doar în modul reciclare.

Cum se înlocuiește becul LED?

Deconectați aparatul. Cu ajutorul unei șurubelnițe, slăbiți cele 2 șuruburi ale panoului de iluminare, scoateți prinderea, deschideți cutia de borne, deconectați conectorul și înlocuiți modulul LED. Folosiți un bec de tip DBS-2/65-H-120/33, 2W max, 110-240V.

Ce fac dacă hota nu funcționează?

Verificați mai întâi siguranțele sau disjunctorul, precum și priza de curent. Dacă iluminarea funcționează dar motorul nu, asigurați-vă că comutatorul de viteză este într-o poziție corectă. Dacă problema persistă, contactați serviciul de asistență.

Cum se trece de la modul extracție la modul reciclare?

Pentru modul extracție, rotiți dispozitivul de reglare pe poziția exterioară (ieșire spre exterior). Pentru reciclare, rotiți-l pe poziția interioară și instalați un filtru de cărbune activ.

Cum se instalează hota sub un dulap?

Fixați hota de dulap cu 4 șuruburi (4x35 mm), 4 piulițe și șaibe plate. Treceți șuruburile de deasupra dulapului până la hotă, apoi în interiorul hotei, adăugați șaibă și piuliță pentru strângere.

Cum se reglează ventilația (orizontală/verticală)?

Pentru ventilație orizontală, utilizați capacul pentru a închide ieșirea de pe partea de sus, aerul se evacuează prin spate. Pentru ventilație verticală, astupați ieșirea din spate, aerul se evacuează prin partea de sus.

Pot folosi hota fără filtru de grăsime?

Nu, nu utilizați niciodată hota fără filtrele de grăsime sau cu filtre excesiv de murdare. Acest lucru ar putea deteriora aparatul și prezenta risc de incendiu.

Cum se întreține suprafața din oțel inoxidabil?

Curățați regulat cu o cârpă moale și uscată, urmând granulația oțelului pentru a evita zgârieturile. Folosiți un detergent specific pentru oțel inoxidabil dacă este necesar. Evitați produsele abrazive sau acide.

MANUAL DE UTILIZARE CFT6104W1 CANDY

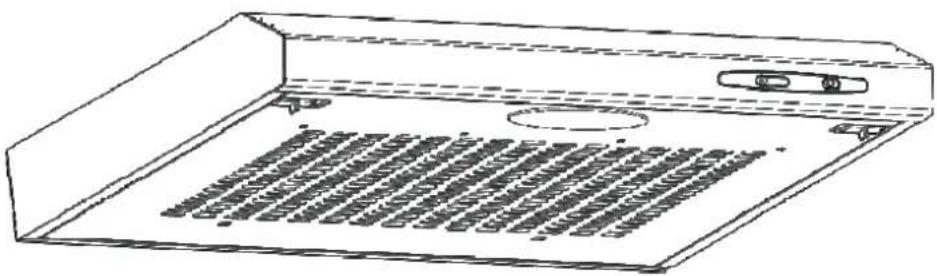

Hotă pentru aragaz Manual de instrucțiuni

Cuprins

1. Instrucțiuni de siguranță
2. Instalare
3. Începeți utilizarea hotei dvs. pentru aragaz
4. Depanare 5. Întreținere și curățare
5. Protecția mediului

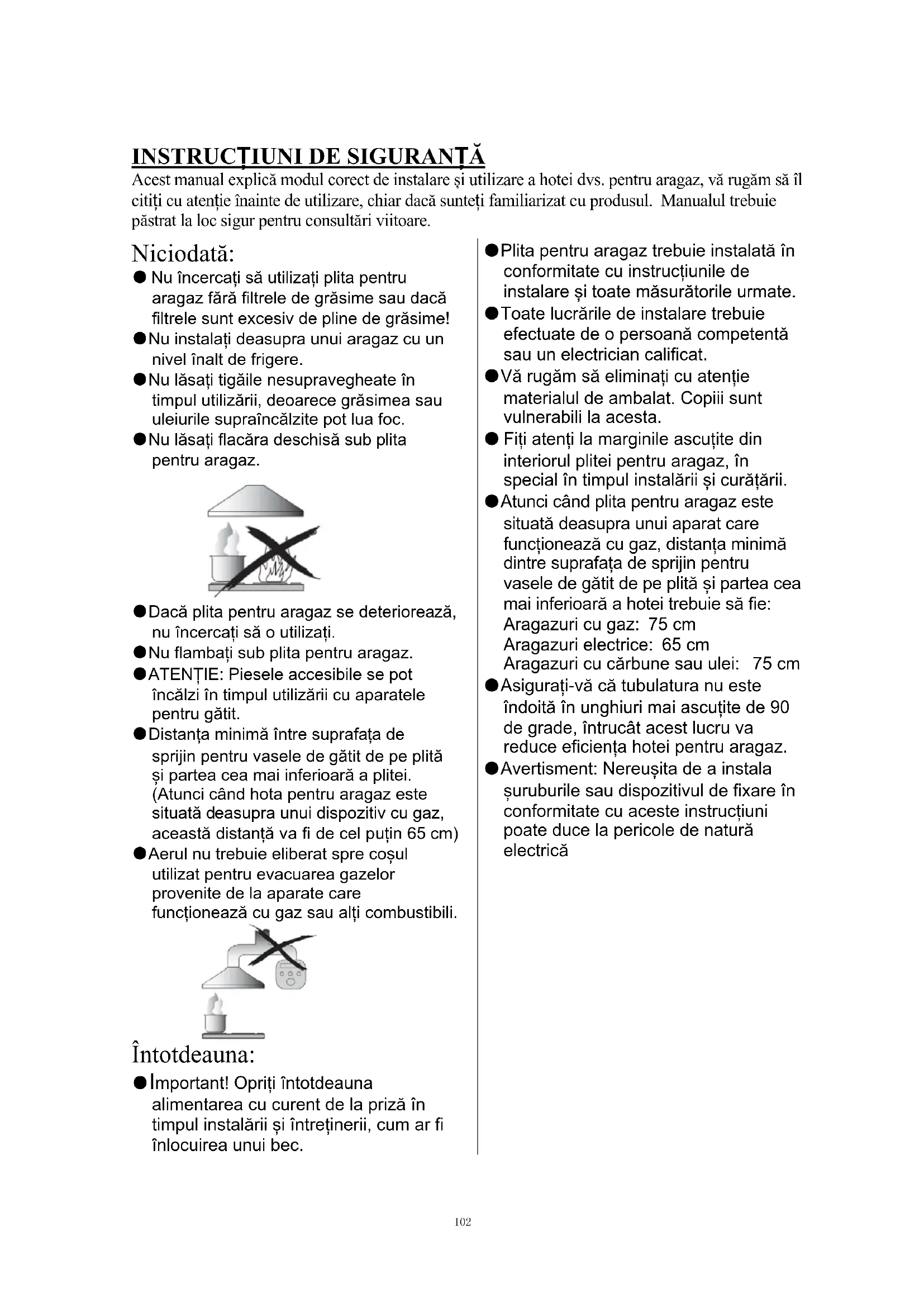

INSTRUCȚIUNI DE SIGURANȚĂ

Acest manual explică modul corect de instalare și utilizare a hotei dvs. pentru aragaz. Vă rugăm să îl citiți cu atenție înainte de utilizare, chiar dacă sunteți familiarizat cu produsul. Manualul trebuie păstrat la loc sigur pentru consultări viitoare.

Niciodată:

Nu încercați să utilizați plita pentru aragaz fără filtrele de grăsime sau dacă filtrele sunt excesiv de pline de grăsime! - Nu instalați deasupra unui aragaz cu un nivel înalt de frigere. - Nu lăsați tigăile nesupravegheate în timpul utilizării, deoarece grăsimea sau uleiurile supraîncălzite pot lua foc. - Nu lăsați flacăra deschisă sub plita pentru aragaz.

Dacă plita pentru aragaz se deteriorează, nu încercați să o utilizați. - Nu flambați sub plita pentru aragaz. - ATENȚIE: Piesele accesibile se pot încălzi în timpul utilizării cu aparatele pentru gătit. - Distanța minimă între suprafața de sprijin pentru vasele de gătit de pe plită și partea cea mai inferioară a plitei. (Atunci când hota pentru aragaz este situată deasupra unui dispozitiv cu gaz, această distanță va fi de cel puțin 65 cm) Aerul nu trebuie eliberat spre coșul utilizat pentru evacuarea gazelor provenite de la aparate care funcționează cu gaz sau alte combustibili.

Întotdeauna:

Important! Opriți întotdeauna alimentarea cu curent de la priză în timpul instalării și întreținerii, cum ar fi înlocuirea unui bec.

• Plita pentru aragaz trebuie instalată în conformitate cu instrucțiunile de instalare și toate măsurătorile urmate. Toate lucrările de instalare trebuie efectuate de o persoană competentă sau un electrician calificat. Vă rugăm să eliminați cu atenție materialul de ambalare. Copiii sunt vulnerabili la acesta.
• Fiți atenți la marginile ascuțite din interiorul plitei pentru aragaz, în special în timpul instalării și curățării. Atunci când plita pentru aragaz este situată deasupra unui aparat care funcționează cu gaz, distanța minimă dintre suprafața de sprijin pentru vasele de gătit de pe plită și partea cea mai inferioară a hotei trebuie să fie: Aragazuri cu gaz: 75 cm; Aragazuri electrice: 65 cm; Aragazuri cu cărbune sau ulei: 75 cm. Asigurați-vă că tubulatura nu este îndoită în unghiuri mai ascuțite de 90 de grade, întrucât acest lucru va reduce eficiența hotei pentru aragaz.
• Avertisment: Nerespectarea instrucțiunilor de instalare a șuruburilor sau a dispozitivului de fixare poate duce la pericole de natură electrică.

Întotdeauna:

Puneți capacele deasupra oalelor și tigăilor atunci când gătiți pe un aragaz care funcționează cu gaz. În modul de extracție, aerul din cameră este eliminat prin plita pentru aragaz. Asigurați-vă că se implementează măsuri adecvate de aerisire. Hota pentru aragaz elimină mirosurile din cameră, dar nu și aburul. - Hota pentru aragaz este strict de uz casnic.

Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, agentul de service sau persoane cu calificări similare pentru a evita pericolele. - Acest aparat poate fi utilizat de către copiii cu vârste de minim 8 ani și de către persoane cu capacități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență sau cunoștințe, cu condiția să fie supravegheate sau instruite corespunzător privind modul de utilizare a acestui aparat în mod sigur și să înțeleagă pericolele implicate. Copiii nu se vor juca cu aparatul. Curățarea și întreținerea de către utilizator nu vor fi efectuate de copii fără supraveghere.

• Avertisment: Înainte de a obține accesul la terminale, trebuie deconectate toate circuitele de alimentare.

Întotdeauna:

• Atenție: Aparatul și piesele sale accesibile se pot înfierbânta în timpul funcționării. Fiți atenți să evitați atingerea elementelor care se încălzesc. Copiii cu vârste mai mici de 8 ani trebuie să se ferească, cu condiția să fie sub supraveghere permanentă. Trebuie să existe aerisirea adecvată a camerei atunci când se utilizează hota pentru aragaz în același timp cu aparatele care ard gaz sau alte combustibili.
• Există riscul de incendiu dacă curățarea nu este efectuată în conformitate cu instrucțiunile. Regulamentele privind eliminarea aerului trebuie satisfăcute.
• Curățați aparatul periodic urmând metoda descrisă în capitolul ÎNTREȚINERE. Din motive de siguranță, vă rugăm să folosiți întotdeauna șuruburi de fixare sau instalare de aceeași dimensiune, care sunt recomandate în acest manual de instrucțiuni. În ceea ce privește detaliile despre metoda și frecvența curățării, vă rugăm să consultați secțiunea de întreținere și curățare a acestui manual de instrucțiuni.
• Curățarea și întreținerea de către utilizator nu vor fi efectuate de copii fără supraveghere. Atunci când hota pentru aragaz și aparatele alimentate cu energie diferită de curent funcționează simultan, presiunea negativă a camerei nu trebuie să depășească 4 Pa (4 x 10^-5 bari).
• AVERTISMENT: Pericol de incendiu: nu depozitați articolele pe suprafețele de gătit.
• Nu trebuie utilizat un dispozitiv de curățat cu aburi.
• Nu încercați NICIODATĂ să stingeți un incendiu cu apă, ci opriți aparatul și apoi acoperiți flacăra, de ex., cu un capac sau o pătură ignifugă.

INSTALARE

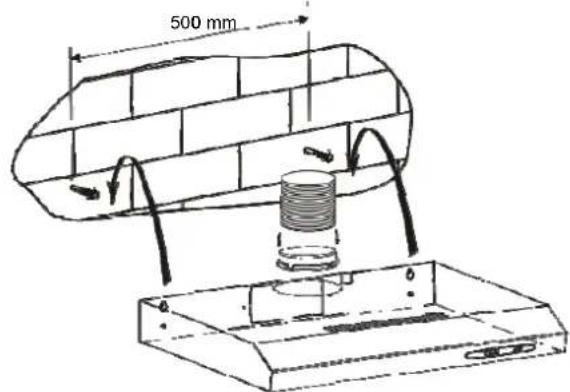

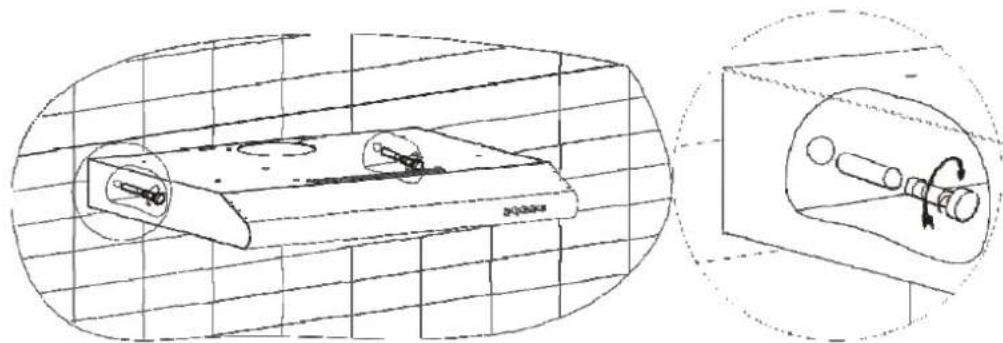

A. INSTALARE (Montare pe perete)

(1) Decideți locația orificiilor pentru fixarea hotei pentru aragaz. (2) Montați hota pentru aragaz pe perete cu 4 șuruburi (4x30mm).

Hotă pentru aragaz 60 cm

B. INSTALARE (Montare încastrată)

(1) Montați hota pentru aragaz în încastrare cu 4 șuruburi (4x35mm), 4 piulițe și șaibe plate. Fixați hota pe încastrare prin trecerea celor 4 șuruburi și 4 șaibe plate prin partea de sus a acesteia spre hota pentru aragaz. Apoi, în interiorul hotei pentru aragaz, treceți șaiba plată și piulița prin șurub pentru a susține aparatul pe încastrare.

Hotă pentru aragaz 60 cm

Notă: Există 2 metode de aerisire, inclusiv „aerisire pe orizontală” și „aerisire pe verticală”. Fiți atenți la metoda de aerisire atunci când instalați.

Aerisirea pe orizontală: Consultați imaginea 4A, utilizați capacul pentru a etanșa evacuarea din partea de sus, apoi aerul poate fi eliminat prin partea din spate.

Aerisirea pe verticală: Consultați imaginea 4B, utilizați capacul pentru a etanșa evacuarea din spate, apoi aerul poate fi eliminat prin partea de sus.

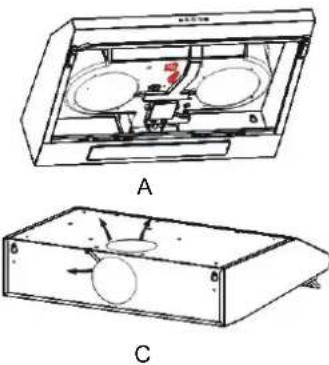

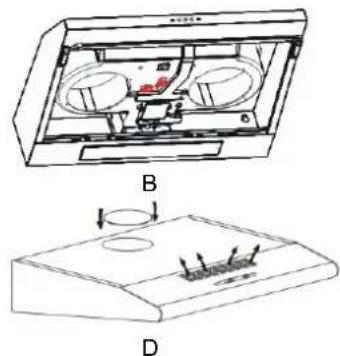

Configurarea aerisirii

Aerisirea în exterior: Rotiți dispozitivul de reglare pe poziția spre exterior (img.5A), instalați evacuarea, porniți hota pentru aragaz, apoi aerul va fi ventilat spre evacuarea de exterior. Aerisirea în interior: Rotiți dispozitivul de reglare pe poziția spre interior (img.5B), instalați capacul evacuării, porniți hota pentru aragaz, apoi aerul poate fi ventilat spre evacuarea de interior.

AVERTISMENT:

Din motive de siguranță, vă rugăm să utilizați șuruburi de fixare sau instalare de aceeași dimensiune, care sunt recomandate în acest manual de instrucțiuni. Nereușita de a instala șuruburile sau dispozitivul de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.

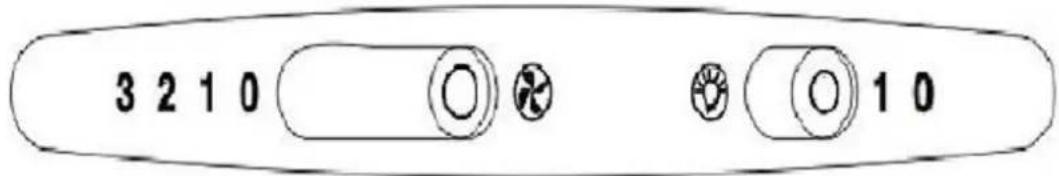

Începeți utilizarea hotei pentru aragaz. Comutatorul

Motorul are 3 viteze și comutator de pornire/oprire pentru bec. Glisați comutatorul pentru punerea în funcțiune.

Funcționarea motorului

0 - oprire 1 - setare de energie scăzută 2 - setare de energie medie 3 - setare de energie crescută

Funcționarea becului

0 - Oprit 1 - Pornit

DEPANARE

Eroare	Cauză posibilă	Soluție
Lumina se aprinde, dar motorul nu functionează	Comutatorul ventilatorului este oprit	Selectați o poziție a comutatorului ventilatorului.
	Comutatorul ventilatorului nu pornește	Contactați centrul de service.
	Motorul nu functionează	Contactați centrul de service.
Lumina nu functionează, motorul nu functionează	Sigurantele(casei au sărit	Resetatei/Înlocuiți sigurantele.
	Cablul de alimentare e slăbit sau deconnectat	Repositionați cablul la priză. Porniți alimentarea.
Scurgere de ulei	O supapă unidirectionalș si evacuarea nu sunt strânse	Scoatei supapa unidirectionalș si sigilăti cu agent de etanșare.
	Scurgere din conexiunea cu coșul și capacul	Demontați coșul și etanșati.
Luminile nu functionează	Becuri defe cate/sparte	Înlocuiți becurile conform acestei instrucțiuni.
Aspiratie insufficientă	Distanța+dentre hota pentru aragaz și partea superioară a aragazului este prea mare	Repositionați hota pentru aragaz pentru a corecta distanța.
Hota pentru aragaz se Încină	Śurubul de fixare nu este suficient de strâns	Strângeteșurubul de agătare și puneti-l pe posizție ortogonală.

NOTĂ: Orice reparații electrice aduse acestui aparat trebuie să fie conforme legislației dvs. locale, de stat și federale. Vă rugăm să contactați centrul de service dacă aveți îndoieli înainte de a întreprinde oricare dintre cele de mai sus. Deconectați întotdeauna unitatea de la sursa de alimentare când deschideți unitatea.

• Înainte de efectuarea lucrărilor de întreținere sau curățare, hota pentru aragaz trebuie deconectată de la alimentarea cu curent. Asigurați-vă că hota pentru aragaz este oprită de la prizele de pe perete și că ștecherul este scos.

• Suprafețele externe sunt susceptibile la zgârieturi și abraziuni, astfel că vă rugăm să urmați instrucțiunile de curățare pentru a vă asigura că se ating cele mai bune rezultate posibile fără deteriorări.

INFORMAȚII GENERALE

Curățarea și întreținerea trebuie efectuate cu aparatul rece, în special curățarea. Evitați să lăsați substanțele alcaline sau acide (suc de lămâie, oțet etc.) pe suprafețe.

INOX

Inoxul trebuie curățat periodic (de ex., săptămânal) pentru a garanta o lungă durată de viață. Uscați cu o lavetă curată și moale. Trebuie utilizat un lichid de curățare special pentru inox.

NOTĂ:

Asigurați-vă că ștergerea se face de-a lungul granulației inoxului pentru a preveni apariția oricăror tipare de zgâriere încrucișată neprezentabile.

SUPRAFAȚA PANOULUI DE CONTROL

Panoul de control încorporat poate fi curățat cu apă caldă cu săpun. Asigurați-vă că laveta este curată și bine stoarsă înainte de curățare. Utilizați o lavetă moale pentru a elimina orice exces de umezeală lăsat după curățare.

Important

Utilizați detergenți neutri și evitați utilizarea substanțelor chimice de curățare dure, a detergenților domestici puternici sau a produselor care conțin abrazivi, întrucât acest lucru va afecta aspectul aparatului și potențial elimină orice lucrare decorativă imprimată de pe panoul de control și va anula garanția producătorului.

FILTRELE PLASĂ DE GRĂSIME

Filtrele se pot curăța manual. Înmuați-le timp de aproximativ 3 minute în apă cu un detergent de curățare a grăsimii, apoi periați-le ușor cu o perie moale. Nu aplicați prea multă presiune, evitați să le deteriorați. (Lăsați-le la uscat direct la lumina soarelui)

Filtrele trebuie spălate separat de tacâmuri și ustensile de bucătărie. Se recomandă să nu utilizați un mijloc de clătire.

• Scoaterea filtrelor conform instrucțiunilor din imaginea de mai jos. Vă rugăm să nu utilizați detergenți abrazivi pentru că veți deteriora carcasa.

INSTALAREA FILTRELOR PLASĂ DE GRĂSIME

• Pentru a instala filtrele, urmați următorii patru pași.
• Înclinați filtrul în unghi în fantele din spatele hotei.
• Apăsați butonul de pe mânerul filtrului.
• Eliberați mânerul după ce filtrul este fixat pe poziția statică.
• Repetați pentru a instala toate filtrele.

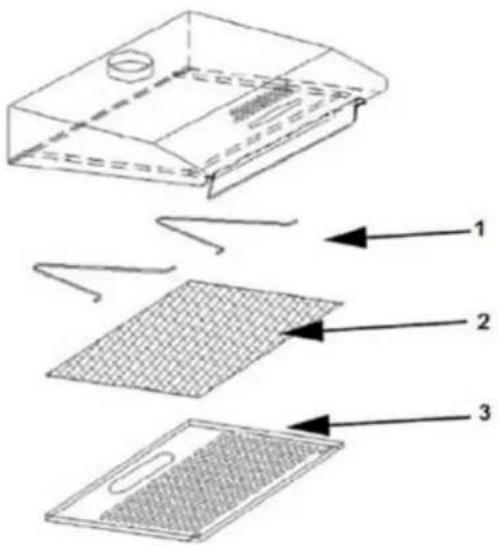

FILTRU CU CARBON

Filtrul cu carbon activ poate fi utilizat pentru a elimina mirosurile. Filtrul cu carbon activat normal trebuie schimbat la trei sau șase luni, conform uzului dumneavoastră. Procedura de instalare a filtrului cu carbon activ este descrisă mai jos.

1. Scoateți filtrul pentru grăsime.
2. Puneți filtrul cu carbon pe filtrul pentru grăsime.
3. Fixați filtrul cu carbon ajustat corect cu firul de oțel mic.
4. Reinstalați filtrul pentru grăsime.
5. Utilizați filtrele cu carbon numai pentru modul de recirculare.

1 Suport din oțel

2 Filtru cu carbon

• Asigurați-vă că filtrul este fixat. În caz contrar, acesta se va slăbi și va provoca pericole.
• La activarea filtrului cu carbon atașat, puterea de aspirație va fi scăzută.

ÎNLOCUIREA BECULUI

Important:

Becul trebuie înlocuit de producător, agentul său de service sau persoane calificate similar. Opriți întotdeauna alimentarea cu curent înainte de a efectua orice operații asupra aparatului. La manipularea becului, asigurați-vă că este complet rece înainte de orice contact direct cu mâinile. La manipularea becurilor, țineți-le cu o cârpă sau mănuși pentru a garanta că transpirația nu intră în contact cu becul, deoarece acest lucru poate reduce durata de viață a becului.

Schimbarea luminii:

* Înainte de a schimba luminile, asigurați-vă că aparatul este deconectat.

Utilizați șurubelnița pentru a slăbi șurubul autofiletant ST4 8MM (2 buc.) din panoul de control, scoateți montura luminilor. Deschideți caseta terminală conectată cu cablul, deconectați conectorul cablului și înlocuiți becul.

Codul ILCOS D pentru acest bec este: DBS-2/65-H-120/33 - Modul LED bec rectangular. Tensiune maximă: 2 W. Interval de tensiune: c.a. 110-240V - Dimensiuni:

PROTECȚIA MEDIULUI:

Acest produs este marcat cu simbolul privind sortarea selectivă a deșeurilor de echipamente electronice. Aceasta înseamnă că acest produs nu trebuie eliminat împreună cu reziduurile menajere, dar trebuie să fie supus unui sistem de colectare selectivă în conformitate cu Directiva 2012/19/UE. Atunci va fi reciclat sau demontat pentru a reduce impacturile asupra mediului. Produsele electrice și electronice sunt potențial periculoase pentru mediu și sănătatea omului datorită prezenței substanțelor periculoase. Pentru mai multe informații, vă rugăm să contactați autoritățile dvs. locale sau regionale.

NOTĂ:

Următoarele indică modul în care reduceți impactul total asupra mediului (de ex., consumul de energie) al procesului de gătit.

(1) Instalați hota pentru aragaz într-un loc unde există o aerisire eficientă. (2) Curățați hota pentru aragaz periodic, astfel încât să nu blocați aerisirea. (3) Nu uitați să opriți lumina hotei pentru aragaz după gătire. (4) Nu uitați să opriți hota pentru aragaz după gătire.

INFORMAȚII PENTRU DEMONTARE

Nu demontați aparatul într-un mod care nu este ilustrat în manual. Aparatul nu poate fi demontat de utilizator. La sfârșitul duratei de viață, aparatul nu trebuie eliminat împreună cu reziduurile menajere. Verificați cu autoritatea locală sau distribuitorul pentru informații de reciclare.

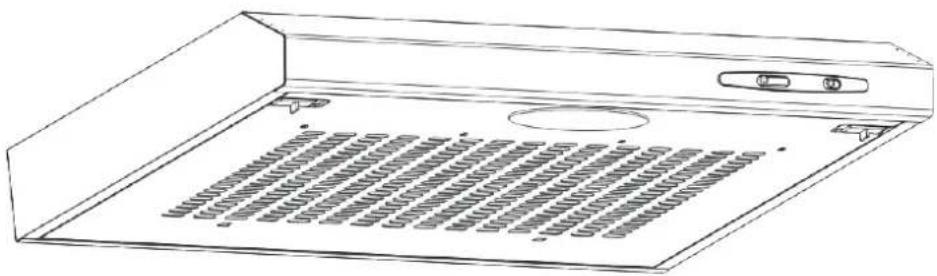

Ghid de utilizare Kuhane Jedi
