Tipo de producto	Campana extractora
Marca	Candy
Modelo	CFT6104W1
Ancho	60 cm
Tipo de montaje	De pared o bajo armario
Modo de evacuación	Extracción o recirculación (con filtro de carbón)
Número de velocidades del motor	3 (baja, media, alta)
Iluminación	LED, 2 W, interruptor encendido/apagado
Tipo de control	Interruptor basculante
Alimentación eléctrica	230 V ~ 50 Hz
Distancia mínima (gas)	75 cm
Distancia mínima (eléctrica)	65 cm
Filtros de grasa	Filtros de malla metálica, lavables
Filtro de carbón	Opcional, para modo recirculación, reemplazar cada 3-6 meses
Tipo de bombilla	Módulo LED rectangular, DBS-2/65-H-120/33, 2W máx., 110-240V
Peso neto	Aproximadamente 10 kg
Material	Acero inoxidable

Preguntas frecuentes - CFT6104W1 CANDY

¿Cuáles son las distancias mínimas de instalación para la campana CFT6104W1?

Para una cocina a gas, la distancia mínima entre la superficie de apoyo de los recipientes y la parte más baja de la campana es de 75 cm. Para una cocina eléctrica, es de 65 cm.

¿Cómo limpiar los filtros de grasa?

Los filtros de malla metálica se pueden lavar a mano. Sumérjalos en agua caliente con un detergente suave durante unos 3 minutos, luego cepille suavemente con un cepillo suave. Deje secar naturalmente sin exposición al sol.

¿Cuándo debo reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse cada 3 a 6 meses según su uso (frecuencia de cocción, tipo de alimentos). Solo se usa en modo recirculación.

¿Cómo reemplazar la bombilla LED?

Desconecte el aparato. Con un destornillador, afloje los 2 tornillos del panel de iluminación, saque la fijación, abra la caja de bornes, desconecte el conector y reemplace el módulo LED. Utilice una bombilla de tipo DBS-2/65-H-120/33, 2W máx., 110-240V.

¿Qué hacer si la campana no funciona?

Verifique primero los fusibles o el disyuntor, así como el tomacorriente. Si la iluminación funciona pero el motor no, asegúrese de que el interruptor de velocidad esté en una posición correcta. Si el problema persiste, contacte al servicio postventa.

¿Cómo pasar del modo extracción al modo recirculación?

Para el modo extracción, gire el dispositivo de ajuste a la posición exterior (salida hacia el exterior). Para recirculación, gírelo a la posición interior e instale un filtro de carbón activo.

¿Cómo instalar la campana bajo un armario?

Fije la campana al armario con 4 tornillos (4x35 mm), 4 tuercas y arandelas planas. Pase los tornillos desde la parte superior del armario hasta la campana, luego dentro de la campana, agregue arandela y tuerca para apretar.

¿Cómo ajustar la ventilación (horizontal/vertical)?

Para ventilación horizontal, use la cubierta para cerrar la salida en la parte superior, el aire se evacua por la parte trasera. Para ventilación vertical, tape la salida trasera, el aire se evacua por la parte superior.

¿Puedo usar la campana sin filtro de grasa?

No, nunca use la campana sin los filtros de grasa o con filtros excesivamente sucios. Esto podría dañar el aparato y presentar un riesgo de incendio.

¿Cómo mantener la superficie de acero inoxidable?

Limpie regularmente con un paño suave y seco, siguiendo el grano del acero para evitar rayones. Use un limpiador específico para acero inoxidable si es necesario. Evite productos abrasivos o ácidos.

MANUAL DE USUARIO CFT6104W1 CANDY

1. Instrucciones de seguridad 2. Instalación 3. Empezar a usar la campana extractora 4. Solución de problemas 5. Mantenimiento y limpieza 6. Protección del medio ambiente

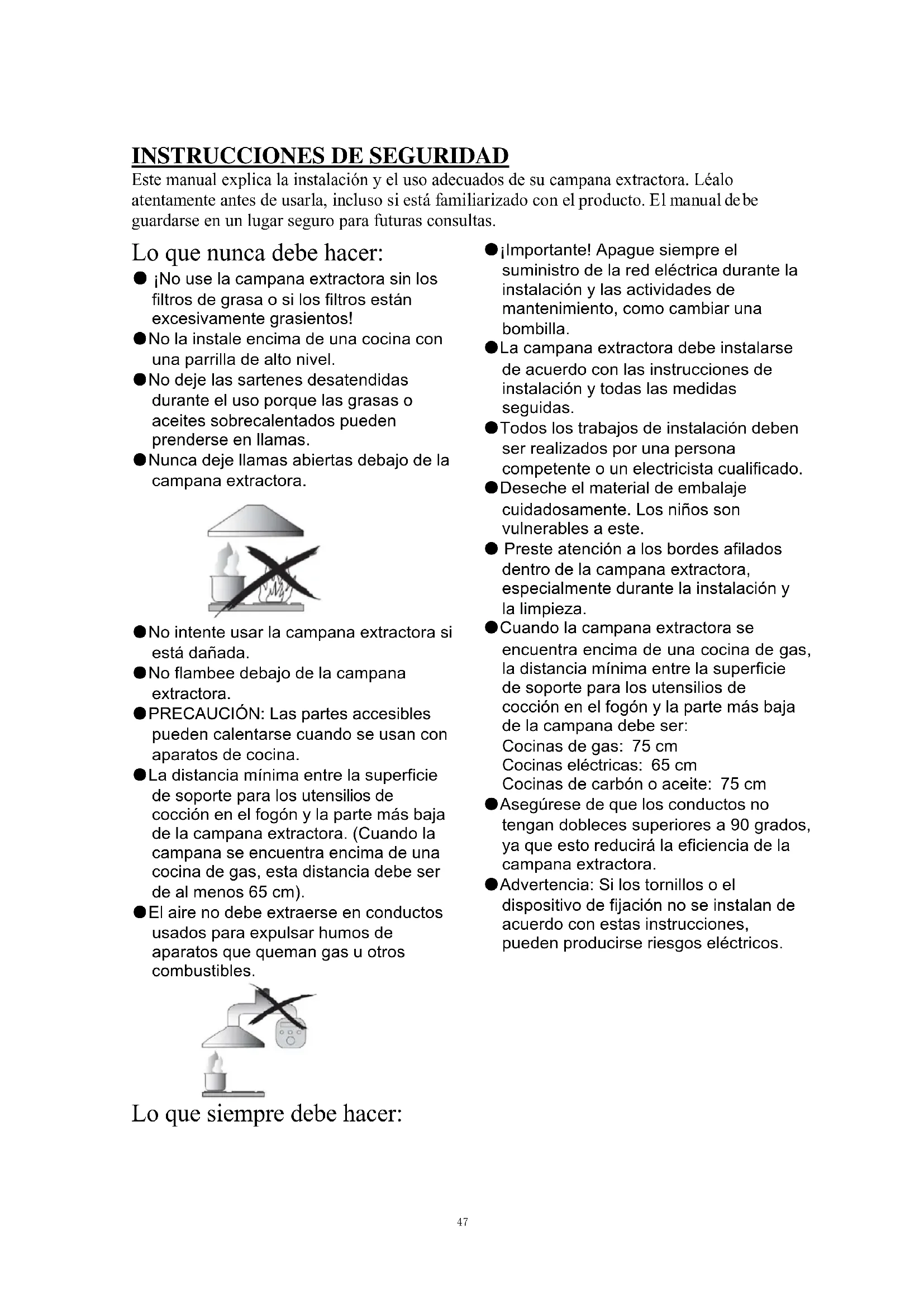

INSTRUCCIONES DE SEGURIDAD

Este manual explica la instalación y el uso adecuados de su campana extractora. Léalo atentamente antes de usarla, incluso si está familiarizado con el producto. El manual debe guardarse en un lugar seguro para futuras consultas.

Lo que nunca debe hacer:

No use la campana extractora sin los filtros de grasa o si los filtros están excesivamente grasientos. No la instale encima de una cocina con una parrilla de alto nivel. No deje las sartenes desatendidas durante el uso porque las grasas o aceites sobrecalentados pueden prenderse en llamas. - Nunca deje llamas abiertas bajo la campana extractora.

No intente usar la campana extractora si está dañada. No flambeé bajo la campana extractora. PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con aparatos de cocina. La distancia mínima entre la superficie de soporte para los utensilios de cocción en el fogón y la parte más baja de la campana extractora. (Cuando la campana se encuentra encima de una cocina de gas, esta distancia debe ser de al menos 65 cm). El aire no debe extraerse en conductos usados para expulsar humos de aparatos que queman gas u otros combustibles.

Lo que siempre debe hacer:

• ¡Importante! Apague siempre el suministro de la red eléctrica durante la instalación y las actividades de mantenimiento, como cambiar una bombilla. La campana extractora debe instalarse de acuerdo con las instrucciones de instalación y todas las medidas de seguridad.
• Todos los problemas de instalación deben ser realizados por una persona competente o un electricista cualificado.
• Deseche el material de embalaje cuidadosamente. Los niños son vulnerables a este.
• Preste atención a los bordes afilados bajo el centro de la campana extractora, especialmente durante la instalación y la limpieza.
• Cuando la campana extractora se encuentra encima de una cocina de gas, la distancia mínima entre la superficie de soporte para los utensilios de cocción en el fogón y la parte más baja de la campana debe ser: Cocinas de gas: 75 cm; Cocinas eléctricas: 65 cm; Cocinas de carbón o aceite: 75 cm.
• Asegúrese de que los conductos no tengan dobleces superiores a 90 grados, ya que esto reducirá la eficiencia de la campana extractora.
• Advertencia: Si los tornillos o el dispositivo de fijación no se instalan de acuerdo con estas instrucciones, pueden producirse riesgos eléctricos.

Lo que siempre debe hacer:

• Cologne siempre tapas en ollas y sartenes cuando cocine en una cocina de gas.
• Cuando se encuentre en el modo de extracción, la campana extractora está extrayendo el aire de la habitación. Asegúrese de que se estén observando las medidas de ventilación adecuadas. La campana extractora elimina los olores de la habitación, pero no el vapor.
• La campana extractora es solo para uso doméstico.

Si el cable de alimentación presenta daños, debe ser sustituido por el fabricante, por un servicio técnico autorizado o por cualquier persona autorizada para evitar cualquier peligro. - Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando previamente hayan recibido la supervisión y las instrucciones necesarias para utilizar el aparato de forma segura y comprendan los riesgos que implica. Los niños no deben jugar con este electrodoméstico. Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.

• Advertencia: Antes de obtener acceso a los terminales, todos los circuitos de suministro deben estar desconectados.

Lo que siempre debe hacer:

• Precaución: El electrodoméstico y sus accesorios se pueden calentar durante el uso. Trate de evitar tocar los elementos de calentamiento. Los niños menores de 8 años deben mantenerse alejados a menos que estén bajo supervisión permanente. La habitación debe estar adecuadamente ventilada cuando la campana extractora se usa al mismo tiempo que electrodomésticos que quemen gas u otros combustibles.
• Existe un riesgo de incendio si la limpieza no se lleva a cabo de acuerdo con las instrucciones.
• Deben cumplirse las normativas relativas a la extracción de aire. Limpie su electrodoméstico periódicamente siguiendo el método indicado en el capítulo MANTENIMIENTO.
• Por razones de seguridad, use solo tornillos de fijación o montaje recomendados en este manual de instrucciones. En cuanto a los detalles sobre el método y la frecuencia de limpieza, consulte la sección de mantenimiento y limpieza en el manual de instrucciones. Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.
• Cuando la campana extractora y los electrodomésticos que funcionan con energía que no sea electricidad estén funcionando simultáneamente, la presión negativa en la habitación no debe superar los 4 Pa (4 x 10-5 bar). ADVERTENCIA: Peligro de incendio: no almacene artículos sobre las superficies de cocción. No utilice un limpiador a vapor. NUNCA intente apagar un incendio con agua; debe apagar el aparato y cubrir posteriormente la llama, p.ej., con una tapa o una manta contra incendios.

INSTALACIÓN

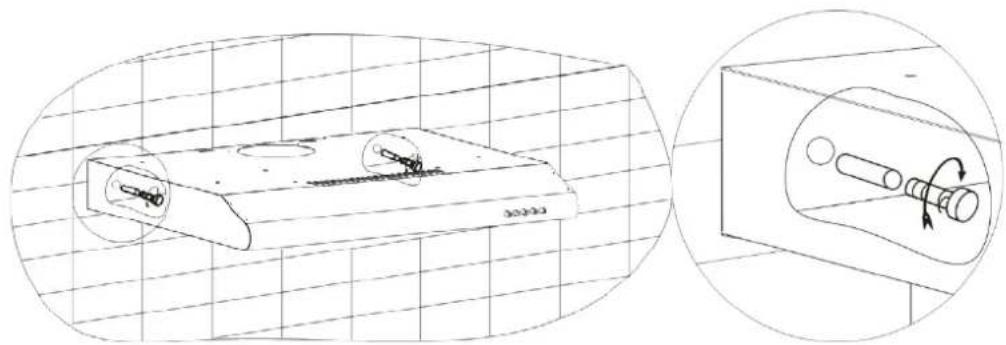

A. INSTALACIÓN (Montaje en pared)

(1) Decida la ubicación de los agujeros para fijar la campana extractora. (2) Monte la campana extractora en la pared con 4 tornillos (4× 30mm)

Campana extractora de 60 cm

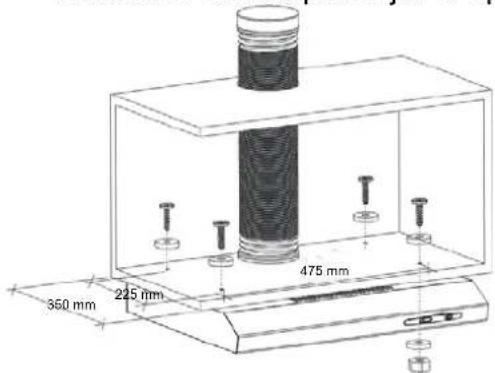

B. INSTALACIÓN (Montaje en armario)

(1) Monte la campana extractora en el armario con 4 tornillos (4 x 35 mm), 4 tuercas y arandelas planas. Fije la campana en el armario pasando 4 tornillos y 4 arandelas planas desde la parte superior del armario a la campana extractora. Luego, debajo de la campana extractora, pase la arandela plana y la tuerca al extremo del tornillo para fijar el aparato en el armario.

Campana extractora de 60 cm

Aviso: Hay 2 métodos de ventilación, que incluyen "ventilación horizontal" y "ventilación vertical". Preste atención al método de ventilación durante la instalación.

Ventilación horizontal: Vea la Figura 4A, use la tapa para sellar la abertura en la parte superior, de modo que el aire pueda ser ventilado desde atrás.

Ventilación vertical: Vea la Figura 4B, use la tapa para sellar la abertura en la parte posterior, de modo que el aire pueda ser ventilado desde arriba.

FIG 4

Configuración de la ventilación de aire

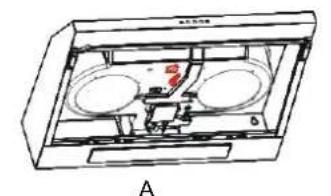

Ventilación de aire exterior: Gire el ajustador a la posición exterior (fig. 5A), instale el conducto de salida, encienda la campana extractora y, a continuación, el aire se ventilará por la salida exterior.

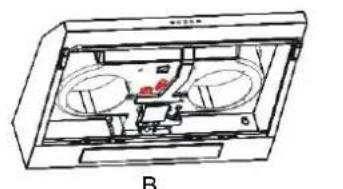

Ventilación de aire interior: Gire el ajustador a la posición inferior (fig. 5B), instale la tapa de la salida, encienda la campana extractora y, a continuación, el aire se podrá ventilar por la abertura interior.

FIG 5

PRECAUCIÓN:

Por razones de seguridad, use solo tornillos de fijación o montaje del tamaño recomendado en este manual de instrucciones. Si los tornillos o el dispositivo de fijación no se instalan de acuerdo con estas instrucciones, pueden producirse riesgos eléctricos.

Empezar a usar la campana extractora

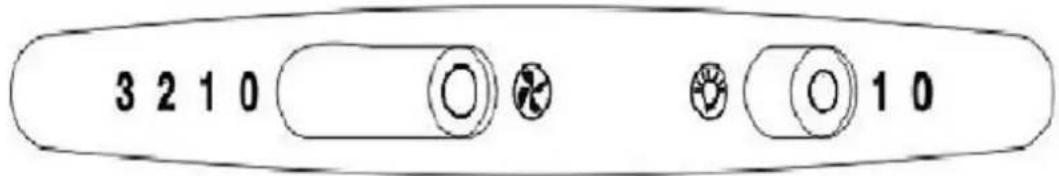

Conmutador

Hay 3 velocidades para el motor y un interruptor de encendido y apagado para la luz. Deslice el interruptor para su funcionamiento.

Funcionamiento del motor

0-Apagado 1- Configuración de potencia baja 2- Configuración de potencia media 3- Configuración de potencia alta

Funcionamiento de la luz

0- Apagado 1- Encendido

RESOLUCIÓN DE PROBLEMAS

Fallo	Causa posible	Soluciones
La luz está encendida, pero el motor no funciona	Interruptor del ventilador apagado	Selección una posición para el interruptor del ventilador.
	Fallo del interruptor del ventilador	Póngase en contacto con el centro de asistencia技术水平.
	Fallo del motor	Póngase en contacto con el centro de asistencia技术水平.
La luz no funciona, el motor no funciona	Han saltado los fusibles de la casa	Restablezca/Reemplace los fusibles.
	Cable de alimentación suelto o desconectado	Vuelva a ajustar el cable a la toma de corriente. Encienda la toma de corriente.
Fuga de aceite	La valvula de una vía y laitters no está herméticamente selladas	Desmonte la valvula de una vía y selle con un sellador.
	Fuga en la connexion del tubo de salute y la cubierta	Desmonte el tubo de salute y sellello.
Las luces no funciona	Globos rotos/defectuosos	Sustituya los globos siguiendo estas instructcciones.
Sución insufiente	La distancia entre la campana extractor y el gas está demasiado lejos	Vuelva a colocar la campana extractor a la distancia correcta.
La campana extractor se inclina	El tornillo de fijación no está lo suficientemente ajustado	Apriete el tornillo de suspisión y colque la campana en posición horizontal.

Cualquier reparación eléctrica de este electrodoméstico debe cumplir con las leyes locales, estatales y federales. Póngase en contacto con el centro de asistencia técnica si tiene alguna duda antes de realizar cualquiera de los pasos anteriores. Desconecte la unidad de la fuente de alimentación cuando abra la

unidad.

MANTENIMIENTO Y LIMPIEZA

Precaución:

• Antes de llevar a cabo el mantenimiento o la limpieza, la campana extractora debe estar desconectada de la fuente de alimentación principal. Asegúrese de que la campana extractora esté desconectada del tomacorriente de pared y que se haya retirado el enchufe.

Las superficies externas son susceptibles a rasguños y abrasiones, por lo tanto, siga las instrucciones de limpieza para garantizar que se obtenga el mejor resultado posible sin daños.

GENERAL

La limpieza y el mantenimiento se deben llevar a cabo con el aparato frío, especialmente durante la limpieza. Evite utilizar sustancias alcalinas o ácidas (jugo de limón, vinagre, etc.) en las superficies.

ACERO INOXIDABLE

El acero inoxidable debe limpiarse de forma regular (por ejemplo, semanalmente) para garantizar una larga vida útil. Séquelo con un paño suave y limpio. Se puede usar un detergente especial para acero inoxidable.

NOTA:

Asegúrese de que la limpieza se realice siguiendo la trama del acero inoxidable para evitar que aparezcan los antiestéticos patrones de rayado cruzado.

SUPERFICIE DEL PANEL DE CONTROL

El panel de control incrustado se puede limpiar con agua tibia con jabón. Asegúrese de que el paño esté limpio y bien escurrido antes de limpiarlo. Use un paño suave y seco para eliminar el exceso de humedad que quede después de la limpieza.

Importante

Use detergentes neutros y evite el uso de productos químicos de limpieza agresivos, detergentes domésticos fuertes o productos que contengan abrasivos, ya que esto afectará a la apariencia del electrodoméstico y posiblemente eliminará cualquier impresión estética en el panel de control y anulará la garantía del fabricante.

FILTROS DE MALLA PARA LA GRASA

Los filtros se pueden limpiar a mano. Empápelos durante aproximadamente 3 horas en agua con un detergente antigrasa y luego cepíllelos suavemente con un cepillo suave. No aplique demasiada presión, evite dañarlos. (Déjelos secar de forma natural pero alejados de la luz directa del sol)

Los filtros deben lavarse separados de la vajilla y los utensilios de cocina. Se aconseja no utilizar agente enjuagante.

• Extraiga los filtros como se muestra en la Imagen [siguiente].
• No use un detergente abrasivo, ya que dañará la campana.

INSTALACIÓN DE LOS FILTROS DE MALLA PARA LA GRASA

• Para instalar los filtros, siga los siguientes pasos.
• Posicione el filtro en las ranuras de la parte posterior de la campana.
• Presione el botón del agarre del filtro.
• Suelte el agarre una vez que el filtro se ajuste en una posición de descanso.
• Repita este proceso para instalar todos los filtros.

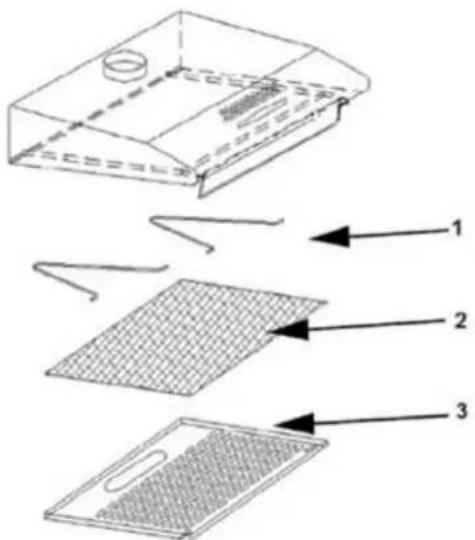

FILTRO DE CARBONO

El filtro de carbono activado se puede usar para atrapar los olores. Normalmente, el filtro de carbono activado debe cambiarse a los tres o cuatro meses, según sus hábitos de cocina. El procedimiento de instalación del filtro de carbono activado es el siguiente.

1. Retire el filtro para la grasa.
2. Coloque el filtro de carbono sobre el filtro para la grasa.
3. Fije el filtro de carbono correctamente ajustado con el pequeño cable de acero.
4. Vuelva a instalar el filtro para la grasa.
5. Use filtros de carbono solo para el modo de recirculación.

1 Gancho de acero

2 Filtro de carbono

3 Filtro para la grasa

NOTA:

• Asegúrese de que el filtro está bloqueado de forma segura. De lo contrario, se aflojaría y causará daños.
• Cuando el filtro de carbono activado está conectado, la potencia de succión disminuirá.

SUSTITUCIÓN DE LA BOMBILLA

Importante:

La bombilla debe cambiarla el fabricante, su agente de servicio o personas con una cualificación similar. Apague siempre el suministro de electricidad antes de realizar cualquier operación en el aparato. Cuando manipule la bombilla, asegúrese de que esté completamente fría antes de cualquier contacto directo con las manos. Cuando manipule los globos, sosténgalos con un paño o guantes para asegurar que la transpiración no entre en contacto con el globo, ya que esto puede reducir la vida útil del globo.

Sustitución de las luces:

Antes de cambiar las luces, asegúrese de que el electrodoméstico está desenchufado. Utilice el destornillador para aflojar el tornillo autorroscante ST4*8MM (2 un.) del panel de iluminación, saque el accesorio de iluminación. Abra la caja de terminales que se conectó con el cable, desconecte el conector del cable y cambie la lámpara. -El dato ILCOS D para esta lámpara es: DBS-2/65-H-120/33 - Módulos LED - Lámpara rectangular - Potencia máxima: 2 W Rango de voltaje: 110-240 V CA Tamaño:

PROTECCIÓN DEL MEDIO AMBIENTE:

Este producto está marcado con el símbolo de la clasificación selectiva de equipos electrónicos de desecho. Esto significa que este producto no debe eliminarse con la basura doméstica, sino que debe desecharse mediante un sistema de recogida selectiva de acuerdo con la Directiva 2012/19/EU. Luego se reciclará o desmantelará para minimizar los impactos sobre el medio ambiente. Los productos eléctricos y electrónicos son potencialmente peligrosos para el medio ambiente y la salud humana debido a la presencia de sustancias peligrosas. Para obtener más información, póngase en contacto con las autoridades locales o regionales.

NOTA:

A continuación se muestra cómo reducir el impacto ambiental total (por ejemplo, mediante el uso de energía) del proceso de cocción.

(1) Instale la campana extractora en un lugar apropiado donde haya una ventilación eficiente. (2) Limpie la campana extractora regularmente para no bloquear las vías de salida del aire. (3) Recuerde apagar la luz de la campana extractora antes de cocinar. (4) Recuerde apagar la campana extractora antes de cocinar.

INFORMACIÓN PARA EL DESMONTAJE

No desmonte el aparato de forma distinta a la mostrada en el manual de instrucciones. El aparato no puede ser desmontado por el usuario. Al final de su vida útil, el electrodoméstico no se debe tirar con la basura doméstica. Consulte con su recolector de desechos o autoridad local para obtener consejos de reciclaje.
