Producttype	Afzuigkap
Merk	Candy
Model	CFT6104W1
Breedte	60 cm
Montagetype	Wandmontage of onderkast
Afvoermodus	Afvoer of recirculatie (met koolstoffilter)
Aantal motorsnelheden	3 (laag, gemiddeld, hoog)
Verlichting	LED, 2 W, aan/uit schakelaar
Bedieningstype	Tuimelschakelaar
Voeding	230 V ~ 50 Hz
Minimale afstand (gas)	75 cm
Minimale afstand (elektrisch)	65 cm
Vetfilters	Metalen zeefilters, wasbaar
Koolstoffilter	Optioneel, voor recirculatiemodus, elke 3-6 maanden vervangen
Lamp type	Rechthoekige LED-module, DBS-2/65-H-120/33, max 2W, 110-240V
Netto gewicht	Ongeveer 10 kg
Materiaal	RVS (roestvrij staal)

Veelgestelde vragen - CFT6104W1 CANDY

Wat zijn de minimale installatieafstanden voor de afzuigkap CFT6104W1?

Voor een gasfornuis is de minimale afstand tussen het steunvlak van de pannen en het laagste punt van de afzuigkap 75 cm. Voor een elektrisch fornuis is dat 65 cm.

Hoe reinig ik de vetfilters?

De metalen zeefilters kunnen met de hand worden gewassen. Dompel ze in heet water met een mild schoonmaakmiddel gedurende ongeveer 3 minuten, borstel dan voorzichtig met een zachte borstel. Laat ze op natuurlijke wijze drogen, niet in direct zonlicht.

Wanneer moet ik het koolstoffilter vervangen?

Het actieve koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik (kookfrequentie, soort gerechten). Het wordt alleen gebruikt in recirculatiemodus.

Hoe vervang ik de LED-lamp?

Koppel het apparaat los. Draai met een schroevendraaier de 2 schroeven van het verlichtingspaneel los, verwijder de bevestiging, open de aansluitkast, koppel de connector los en vervang de LED-module. Gebruik een lamp van het type DBS-2/65-H-120/33, max 2W, 110-240V.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst de zekeringen of de stroomonderbreker en het stopcontact. Als de verlichting werkt maar de motor niet, zorg er dan voor dat de snelheidsschakelaar in de juiste stand staat. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe schakel ik van afvoermodus naar recirculatiemodus?

Voor afvoermodus draait u het afstelapparaat naar de buitenstand (uitgang naar buiten). Voor recirculatie draait u het naar de binnenstand en plaatst u een actief koolstoffilter.

Hoe installeer ik de afzuigkap onder een kast?

Bevestig de afzuigkap aan de kast met 4 schroeven (4x35 mm), 4 moeren en platte ringen. Steek de schroeven van bovenaf door de kast naar de afzuigkap, voeg dan van binnenuit een ring en moer toe en draai vast.

Hoe stel ik de ventilatie in (horizontaal/verticaal)?

Voor horizontale ventilatie gebruikt u het deksel om de bovenste uitgang af te sluiten, de lucht wordt via de achterkant afgevoerd. Voor verticale ventilatie sluit u de achterste uitgang af, de lucht wordt via de bovenkant afgevoerd.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, gebruik de afzuigkap nooit zonder vetfilters of met overmatig vervuilde filters. Dit kan het apparaat beschadigen en een brandgevaar opleveren.

Hoe onderhoud ik het roestvrijstalen oppervlak?

Reinig regelmatig met een zachte, droge doek, in de richting van de staalnerf om krassen te voorkomen. Gebruik indien nodig een speciaal reinigingsmiddel voor roestvrij staal. Vermijd schurende of zure producten.

GEBRUIKSAANWIJZING CFT6104W1 CANDY

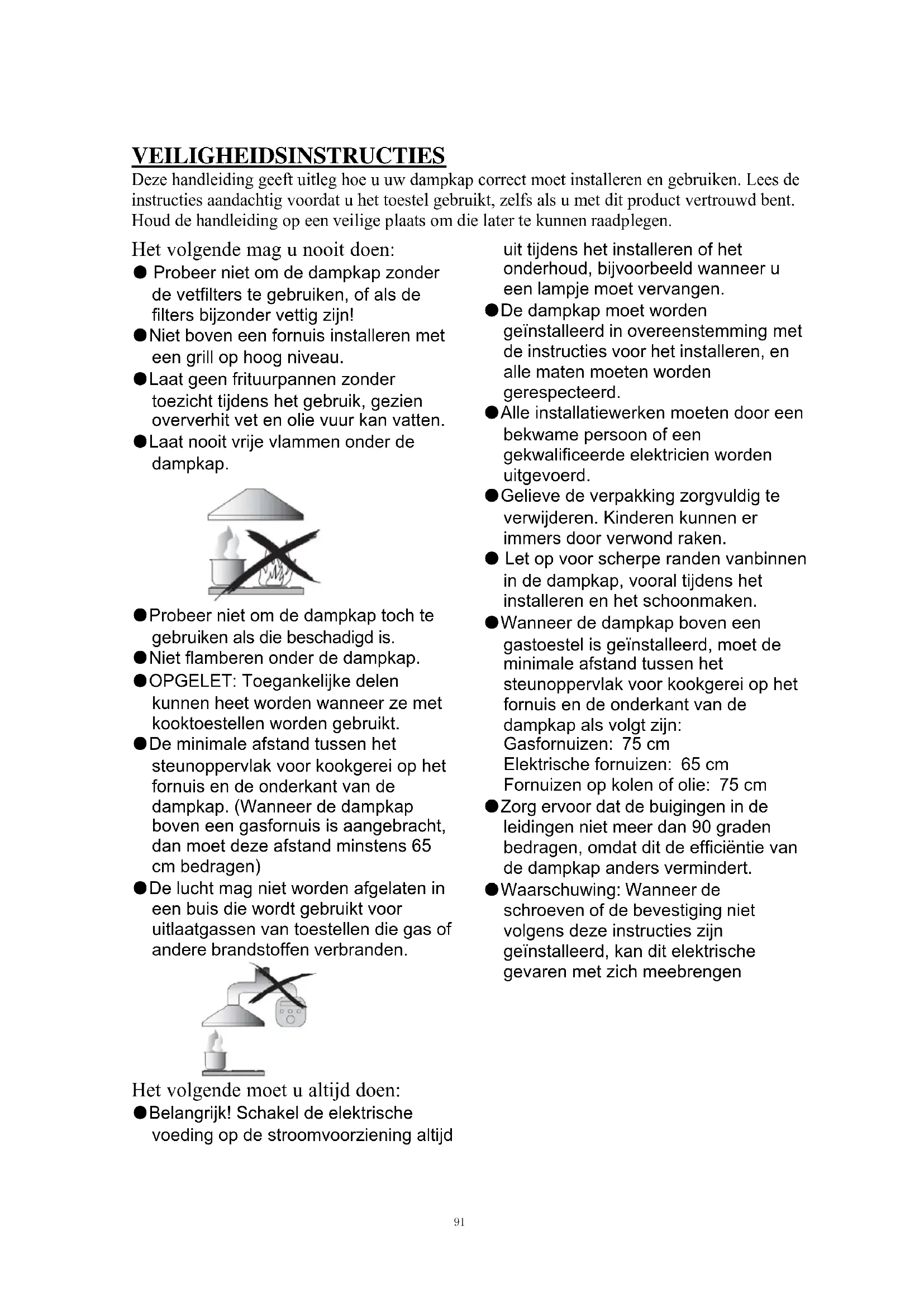

Deze handleiding geeft uitleg over hoe u uw dampkap correct moet installeren en gebruiken. Lees de instructies aandachtig voordat u het toestel gebruikt, zelfs als u met dit product vertrouwd bent. Houd de handleiding op een veilige plaats om die later te kunnen raadplegen.

Het volgende mag u nooit doen:

• Probeer niet om de dampkap zonder de vetfilters te gebruiken, of als de filters bijzonder vettig zijn. Niet boven een fornuis installeren met een grill op hoog niveau. Laat geen frituurpannen zonder toezicht tijdens het gebruik, gezien oververhit vet en olie vuur kan vatten.
• Laat nooit vrije vlammen onder de dampkap.

• Probeer niet om de dampkap nog te gebruiken als die beschadigd is.
• Niet flamberen onder de dampkap.
• OPGELET: Toegankelijke delen kunnen heet worden wanneer ze met kooktoestellen worden gebruikt.
• De minimale afstand tussen het steunoppervlak voor kookgerei op het fornuis en de onderkant van de dampkap. (Wanneer de dampkap boven een gasfornuis is aangebracht, dan moet deze afstand minstens 65 cm bedragen)
• De lucht mag niet worden afgelaten in een buis die wordt gebruikt voor uitlaatgassen van toestellen die gas of andere brandstoffen verbranden.

Het volgende moet u altijd doen:

Belangrijk! Schakel de elektrische voeding op de stroomvoorziening altijd

uit tijdens het installeren of het onderhoud, bijvoorbeeld wanneer u een lampje moet vervangen.

• De dampkap moet worden geïnstalleerd in overeenstemming met de instructies voor het installeren, en alle maten moeten worden gerespecteerd. Alle installatiewerken moeten door een bekwame persoon of een gekwalificeerde elektricien worden uitgevoerd. Gelieve de verpakking zorgvuldig te verwijderen. Kinderen kunnen er immers door verwond raken.
• Let op voor scherpe randen vanbinnen in de dampkap, vooral tijdens het installeren en het schoonmaken. Wanneer de dampkap boven een gastoestel is geïnstalleerd, moet de minimale afstand tussen het steunoppervlak voor kookgerei op het fornuis en de onderkant van de dampkap als volgt zijn: Gasfornuizen: 75 cm Elektrische fornuizen: 65 cm Fornuizen op kolen of olie: 75 cm Zorg ervoor dat de buigingen in de leidingen niet meer dan 90 graden bedragen, want dat dit de efficiëntie van de dampkap anders vermindert. Waarschuwing: Wanneer de schroeven of de bevestiging niet volgens deze instructies zijn geïnstalleerd, kan dit elektrische gevaren met zich meebrengen.

Het volgende moet u altijd doen:

• Doe altijd het deksel op de potten en pannen wanneer u op een gasfornuis kookt. Wanneer het apparaat in zuigmodus is, wordt de lucht in de kamer door de dampkap weggezogen. Zorg ervoor dat de correcte ventilatiemaatregelen worden nageleefd. De dampkap verwijdert geuren uit de kamer, maar geen stoom.
• De dampkap is uitsluitend voor huishoudelijk gebruik.

• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens vertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan ervaring en kennis, mits deze onder toezicht staan of instructies hebben gekregen om het apparaat veilig te kunnen gebruiken en de gevaren die erbij betrokken zijn te kunnen begrijpen. Kinderen mogen niet met het apparaat spelen. Het schoonmaken en het onderhoud mag niet door kinderen worden uitgevoerd als zij niet onder toezicht staan.

Waarschuwing: Voordat u de eindklemmen bereikt, moeten alle voedingscircuits worden losgekoppeld.

Opgelet: Tijdens de werking kunnen het apparaat en de toegankelijke delen ervan erg heet worden. Let op wanneer u de verwarmingselementen aanraakt. Kinderen jonger dan 8 jaar moeten uit de buurt blijven, tenzij zij onder voortdurend toezicht staan. Zorg voor voldoende ventilatie van de kamer wanneer de dampkap gelijktijdig met toestellen die gas of andere brandstoffen verbranden worden gebruikt. - Er is brandgevaar als de reiniging niet conform de instructies wordt gebruikt. Respecteer de voorschriften wat de luchtafvoer betreft. Reinig uw apparaat regelmatig volgens de methode die in het hoofdstuk ONDERHOUD wordt gegeven. - Omwille van de veiligheid mag u enkel een bevestigings- of montageschroef van dezelfde grootte gebruiken, zoals aanbevolen in de gebruikshandleiding. Raadpleeg het hoofdstuk over het onderhoud en de reiniging voor de details wat de methode en de frequentie van de reiniging betreft. - Het schoonmaken en het onderhoud mag niet door kinderen worden uitgevoerd als zij niet onder toezicht staan. Wanneer de dampkap en toestellen gevoed met andere energie dan elektriciteit tegelijk in werking zijn, dan mag de onderdruk in de kamer niet meer dan 4 Pa (4 x 10-5 bar) bedragen. WAARSCHUWING: Brandgevaar: stapel geen voorwerpen op de kookoppervlakken. - U mag geen stoomreiniger gebruiken. - Probeer NOOIT om brand met water te blussen, maar schakel het apparaat uit en bedek de vlam dan met bijvoorbeeld een deksel of een branddeken.

INSTALLATIE

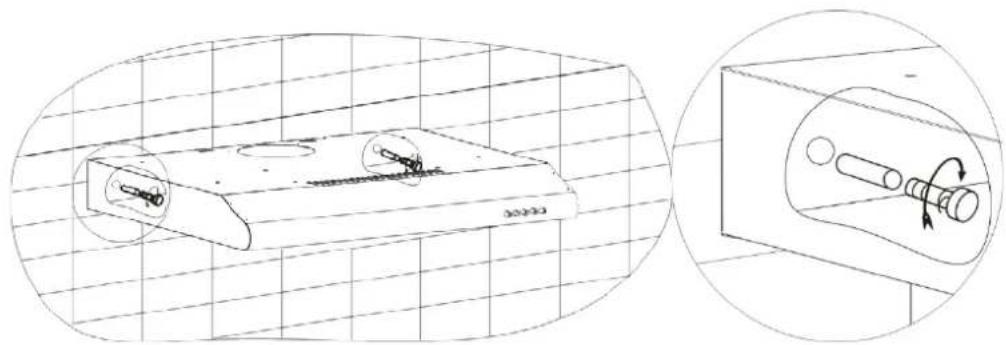

A. INSTALLATIE (montage op de muur)

(1) Bepaal de plaats van de gaten om de dampkap vast te maken. (2) Monteer de dampkap op de muur met 4 schroeven (4 x 30 mm)

60 cm dampkap

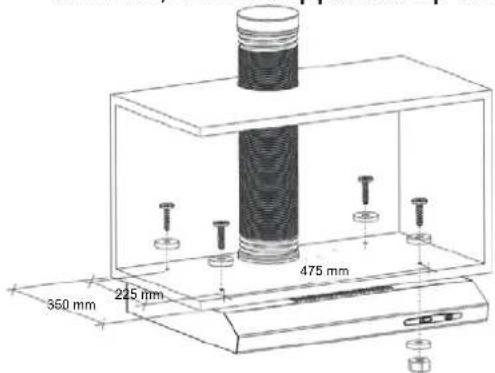

B. INSTALLATIE (montage op een kast)

(1) Monteer de dampkap op de kast met 4 schroeven (4x35 mm), 4 moeren en vlakke sluitringen. Bevestig de dampkap op de kast door de 4 schroeven en 4 vlakke sluitringen van de bovenkant van de kast maar de dampkap toe te steken. Vanbinnen in de dampkap steekt u dan de vlakke sluitring en de moet door de schroef, om het apparaat op de kast te houden.

60 cm dampkap

Geluid: Er zijn 2 methoden voor de ventilatie: 'horizontale ventilatie' en 'verticale ventilatie'. Besteed aandacht aan de ventilatiemethode wanner u de installmentieuitvoert.

Horizontale ventilatie: Zie afb. 4A, gebruik de afdekking om de uitlaat aan de bovenkant af te trekken. Zo kan de lucht aan de achterkant worden afgevoerd.

Verticale ventilatie: Zie afb. 4B, gebruik de afdekking om de uitlaat aan dechterkant af te sekken. Zo kan de lucht aan de bovenkant worden afgevoerd.

AFB4

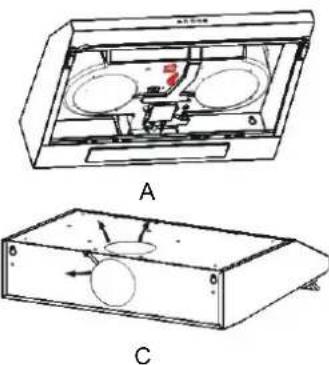

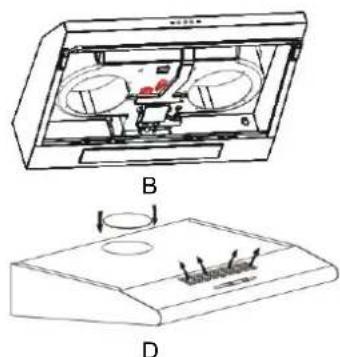

Instelling van de luchtventilatie

Luchtventilatie van buiten: Zet de instelling op de stand buiten (afb. 5A), installeer de uitlaat en zet de dampkap aan. Nu worden de lucht van buiten geventileerd.

Luchtventilatie van binnen: Zet de instelling op de stand binnen (afb. 5B), installerer de afdekking van de uitlaat en zet de dampkap aan. Nu kan de lucht van binnen worden geventileerd.

AFB5

WAARSCHUWING:

Omwille v and de v eiligheid m ag u en ke bevestigings- of montageschroef vandezelfde grootte g ebruiken, zoals aanbevolen i n gebruikshandleiding. Wanneer de sc hroeven of de b evestiging nicht volgens.Deze instructies is geinstalleerd,kan dit elektrische gesaren met zich meebrengen.

Uw dampkap gebruiken

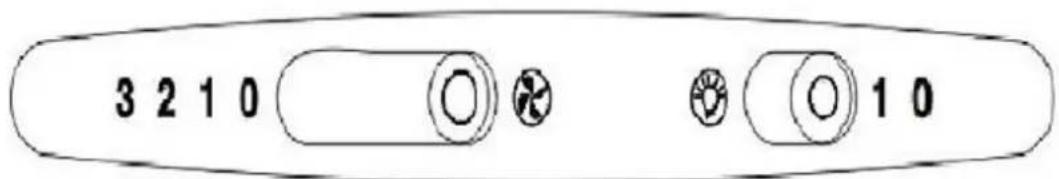

Schakelaar

Er zijn 3 snelheden voor de motor en een aan/uit-schakelaar voor de lamp. Verschuif de schakelaar om die te bedieren. Werking van de motor

0-Uit 1-Instelling laag vermogen 2-Instelling medium vermogen 3-Instelling hoog vermogen

Werking van de lamp

0-Uit 1-Aan

PROBLEMEN OPLOSSEN

Fout	Mogelijk oorzaak	Oplossing
Lamp aan, maar de motor werkt nicht	Schakelaar van de ventilator staat uit	Selecteer een schakelstand voor de ventilator.
	Schakelaar van de ventilator werkt nicht	Neem contact op met de onderhoudsdienst.
	Motor werkt nicht	Neem contact op met de onderhoudsdienst.
Lamp werkt nicht, motor werkt nicht	Zekeringen van de woning doorgeslagen	Reset/ervang de zekeringen.
	Voedingsssnoer los of ontkoppeld	Sluit het snoer opnieuw op de vermogenuitgang aan. Schakel de vermogenuitgang in.
Er lekt olie	Terugslagklep en uitgang zijn nicht goed gedicht	Neem de terugslagklep weg en dicht met zichtmiddel.
	Lekken uit de aansluiting van de dampafvoerpijp en afdekking	Neem de dampafvoerpijpweg en dicht.
Lampen werken nicht	Lampje gebroeken/defect	Vervang de lampjes volgens de instructies.
Onvoldoende zuigkracht.	De afstand:tussen de dampkap en het werkblad van het fornuis is te groot	Plaats de dampkap opnieuw op de juiste afstand.
De dampkap hangt scheef	De bevestigingsschroef is onvoldoende aangehaald	Haal de ophangschoef aan en breng de kap horizontaal.

OPMERKING: Elektrische reparaties van dit toestel moeten in overeenstemming zijn met de plaatselijke, nationale en federale wetten. Neem contact op met de onderhoudsdienst in geval van twijfel voordat u bovenstaande stappen uitvoert. Haal de stekker altijd uit het stopcontact wanneer u de groep opent.

ONDERHOUD EN REINIGING

Voorzichtig:

Voordat u onderhoud of een reiniging uitvoert, moet de dampkap van het elektriciteitsnet worden losgekoppeld. Zorg ervoor dat de dampkap uit staat en dat de stekker uit het stopcontact is gehaald.

• Externe oppervlakken zijn gevoelig voor krassen en schuursporen. Volg de reinigingsinstructies correct op om de beste resultaten te verzekeren zonder dat er schade optreedt.

ALGEMEEN

De reiniging en het onderhoud dient men uit te voeren wanneer het apparaat koud is, vooral om te reinigen. Vermijd om alkalische of zure stoffen (citroensap, azijn, enz.) op de oppervlakken te gebruiken.

ROESTVRIJ STAAL

Roestvrij staal moet regelmatig worden gereinigd (vb. elke week) om een lange levensduur te verzekeren. Droog af met een zuivere, zachte doek. U mag een speciale reinigingsvloeistof voor roestvrij staal gebruiken.

OPMERKING:

Zorg ervoor dat u mee in de polijstrichting van het roestvrij staal veegt, om te vermijden dat ontsierende, kruisgewijze kraspatronen verschijnen.

OPPERVLAK VAN HET BEDIENINGSPANEEL

Het ingebouwde bedieningspaneel kan met een warm zeepsopje worden schoongemaakt. Zorg ervoor dat de doek schoon is en goed uitgewrongen voordat u gaat schoonmaken. Gebruik een droge, zachte doek om overtollig vocht weg te nemen na het reinigen.

Belangrijk

Gebruik neutrale schoonmaakproducten en vermijd het gebruik van sterke chemische reinigingsmiddelen en sterke huishoudelijke schoonmaakproducten die schuurmiddelen bevatten, omdat deze het uiterlijk van het apparaat aantasten en eventuele sieropdruk van het bedieningspaneel verwijderen. Bovendien vervalt hierdoor de garantie van de fabrikant.

VETFILTERS MET MAZEN

De filters kunnen handmatig worden gereinigd. Week ze ongeveer 3 minuten in water met een vetoplossend product en borstel ze dan voorzichtig af met een zachte borstel. Oefen niet te veel druk uit om beschadiging van de filter te voorkomen. (Laat ze op natuurlijke wijze drogen, niet in direct zonlicht)

De filters mogen ook in de vaatwasser worden gewassen. Het is aanbevolen om geen spoelmiddel te gebruiken.

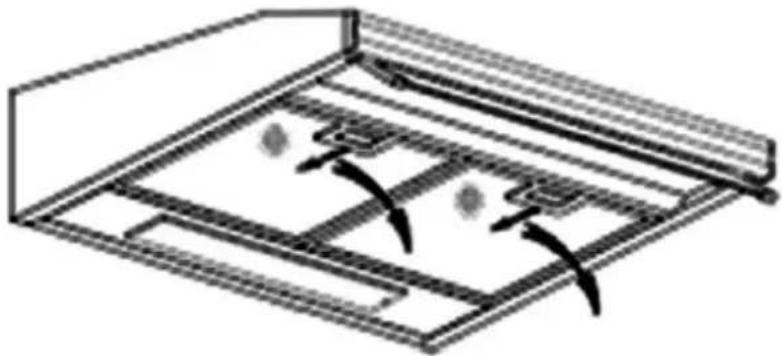

• Verwijder de filters volgens de instructies in onderstaande afbeelding.
• Gebruik geen schurend schoonmaakmiddel, omdat dit de dampkap zal beschadigen.

VETFILTERS MET MAZEN INSTALLEREN

• Volg de vier onderstaande stappen om de filters te installeren.
• Haak de filter in de gleuven aan de achterkant van de dampkap.
• Duw op de knop van de hendel van de filter.
• Laat de hendel los zodra de filter in een rustpositie is.
• Herhaal dit om alle filters te installeren.

KOOLSTOFFILTER

U kunt een geactiveerde koolstofffilter gebruiken om geuren op te vangen. Normaal moet de geactiveerde koolstofffilter elke drie tot zes maanden worden vervangen, afhankelijk van uw kookgewoonten. De procedure om een geactiveerde koolstofffilter te installeren, staat hieronder beschreven.

1. Verwijder het vetfilter.
2. Plaats de koolstoffilter op het vetfilter.
3. Zet de correct aangepaste koolstoffilter met de kleine staaldraad vast.
4. Installeer het vetfilter opnieuw.
5. Gebruik koolstoffilters alleen voor de recirculatiemodus.

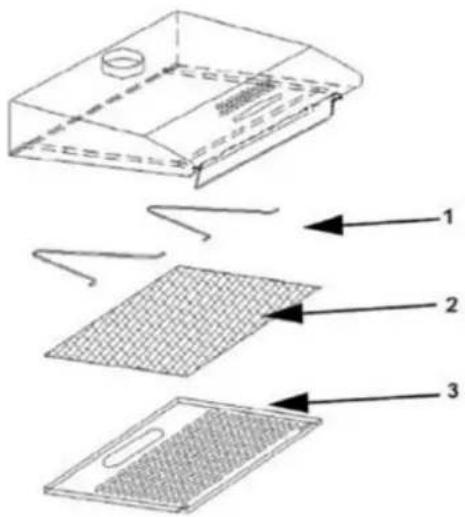

1 Stalen hanger

2 Koolstoffilter

3 Vetfilter

OPMERKING:

• Controleer of het filter veilig vastzit. Anders kan het loskomen en gevaar veroorzaken.
• Wanneer een actieve koolstoffilter is bevestigd, neemt het zuigvermogen af.

LAMPJE VERVANGEN

Belangrijk:

Het lampje moet door de fabrikant, diens onderhoudsagent of personen met gelijkaardige kwalificatie worden verrangen. Schakel de elektrische voeding altijd uit voordat u werkzaamheden op het apparaat uitvoert. Wanneer u het lampje vastneemt, moet u controleren of het volledig is afgekoeld voordat er rechtstreeks contact met uw handen is. Wanneer u lampjes vastneemt, moet u ze met een doek of met handschoenen vasthouden zodat er geen zweet met het lampje in contact kan komen. Dit kan immers de levensduur van het lampje verminderen.

Het lampje verrangen:

Voordat u lampjes gaat verrangen, moet u ervoor zorgen dat de stekker van het apparaat uit het stopcontact is gehaald. Gebruik de schroevendraaier om de zelftappende schroef ST4*8MM (2 stuks) van het verlichtingspaneel los te draaien; verwijder de fitting van de lamp. Open de eindhuls die met de draad is verbonden, ontkoppel de draadconnector en vervang de lamp. - De ILCOS D-code voor deze lamp is: DBS-2/65-H-120/33 - LED-modules - rechthoekige lamp - Max wattage: 2 W - Spanningsrange: AC 110-240V - Afmetingen:

MILIEUBESCHERMING:

Dit product is gemarkeerd met het symbool voor selectieve inzameling van elektronisch afvalmateriaal. Dit betekent dat dit product niet samen met huishoudafval mag worden weggegooid, maar ondersteund moet worden door een systeem voor selectieve inzameling, conform met de richtlijn 2012/19/EU. Op die manier wordt het gerecycleerd of ontmanteld, om de gevolgen voor het milieu tot een minimum te herleiden. Elektrische en elektronische producten zijn potentieel gevaarlijk voor het milieu en voor de gezondheid van de mensen wegens de aanwezigheid van gevaarlijke stoffen. Neem met uw plaatselijke of regionale overheden contact op voor meer informatie.

OPMERKING:

Hierna wordt aangetoond hoe men de totale milieu-impact van het kookfornuis kan beperken (vb. energieverbruik).

(1) Installeer de dampkap op een geschikte plaats, waar er een efficiënte ventilatie is. (2) Reinig de dampkap regelmatig, zodat de luchtstroming niet geblokkeerd raakt. (3) Denk eraan dat u het lampje van de dampkap na het koken moet uitschakelen. (4) Denk eraan dat u de dampkap na het koken moet uitschakelen.

INFORMATIE VOOR HET ONTMANTELEN

Het apparaat niet ontmantelen op een manier die niet in de gebruikshandleiding beschreven staat. Het apparaat kan niet door de gebruiker worden ontmanteld. Op het einde van de levensduur mag het apparaat niet bij het huishoudafval worden gedumpt. Raadpleeg uw plaatselijke overheid of de verdeler voor recyclageadvies.
