CFT6104W1 - Cappa CANDY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Candy
Modello	CFT6104W1
Larghezza	60 cm
Tipo di montaggio	A parete o sotto mobile
Modalità di evacuazione	Estrazione o ricircolo (con filtro al carbone)
Numero di velocità motore	3 (bassa, media, alta)
Illuminazione	LED, 2 W, interruttore acceso/spento
Tipo di comando	Interruttore a bilanciere
Alimentazione elettrica	230 V ~ 50 Hz
Distanza minima (gas)	75 cm
Distanza minima (elettrica)	65 cm
Filtri antigrasso	Filtri a rete metallica, lavabili
Filtro al carbone	Opzionale, per modalità ricircolo, sostituire ogni 3-6 mesi
Tipo di lampadina	Modulo LED rettangolare, DBS-2/65-H-120/33, 2W max, 110-240V
Peso netto	Circa 10 kg
Materiale	Acciaio inossidabile

Domande frequenti - CFT6104W1 CANDY

Quali sono le distanze minime di installazione per la cappa CFT6104W1 ?

Per un piano cottura a gas, la distanza minima tra la superficie di appoggio dei recipienti e la parte più bassa della cappa è di 75 cm. Per un piano cottura elettrico, è di 65 cm.

Come pulire i filtri antigrasso ?

I filtri a rete metallica possono essere lavati a mano. Immergeteli in acqua calda con un detergente delicato per circa 3 minuti, quindi spazzolateli delicatamente con una spazzola morbida. Lasciateli asciugare naturalmente senza esposizione al sole.

Quando devo sostituire il filtro al carbone ?

Il filtro al carbone attivo deve essere sostituito ogni 3-6 mesi in base all'utilizzo (frequenza di cottura, tipo di alimenti). Viene utilizzato solo in modalità ricircolo.

Come sostituire la lampadina LED ?

Scollegate l'apparecchio. Con un cacciavite, allentate le 2 viti del pannello illuminazione, estraete il fissaggio, aprite la scatola dei morsetti, scollegate il connettore e sostituite il modulo LED. Utilizzate una lampadina di tipo DBS-2/65-H-120/33, 2W max, 110-240V.

Cosa fare se la cappa non funziona ?

Controllate prima i fusibili o l'interruttore differenziale, insieme alla presa di corrente. Se l'illuminazione funziona ma il motore no, assicuratevi che il selettore di velocità sia in posizione corretta. Se il problema persiste, contattate il servizio post-vendita.

Come passare dalla modalità estrazione alla modalità ricircolo ?

Per la modalità estrazione, ruotate il dispositivo di regolazione sulla posizione esterna (uscita verso l'esterno). Per il ricircolo, ruotatelo sulla posizione interna e installate un filtro al carbone attivo.

Come installare la cappa sotto un mobile ?

Fissate la cappa al mobile con 4 viti (4x35 mm), 4 dadi e rondelle piatte. Passate le viti dalla parte superiore del mobile fino alla cappa, poi all'interno della cappa aggiungete rondella e dado per serrare.

Come regolare la ventilazione (orizzontale/verticale) ?

Per una ventilazione orizzontale, utilizzate il coperchio per chiudere l'uscita superiore, l'aria si scarica posteriormente. Per una ventilazione verticale, tappate l'uscita posteriore, l'aria si scarica superiormente.

Posso usare la cappa senza filtro antigrasso ?

No, non utilizzate mai la cappa senza i filtri antigrasso o con filtri eccessivamente sporchi. Ciò potrebbe danneggiare l'apparecchio e presentare un rischio di incendio.

Come mantenere la superficie in acciaio inossidabile ?

Pulite regolarmente con un panno morbido e asciutto, seguendo la grana dell'acciaio per evitare graffi. Utilizzate un detergente specifico per acciaio inossidabile se necessario. Evitate prodotti abrasivi o acidi.

MANUALE UTENTE CFT6104W1 CANDY

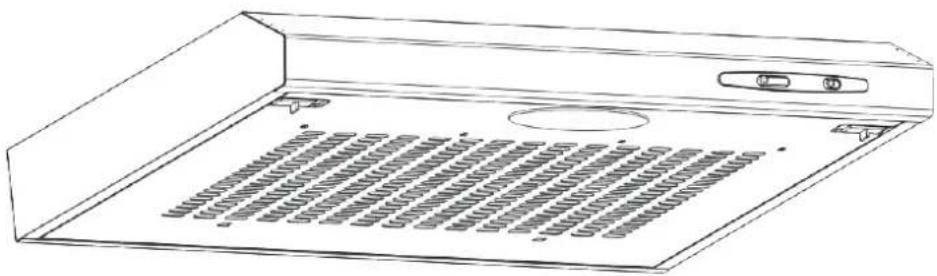

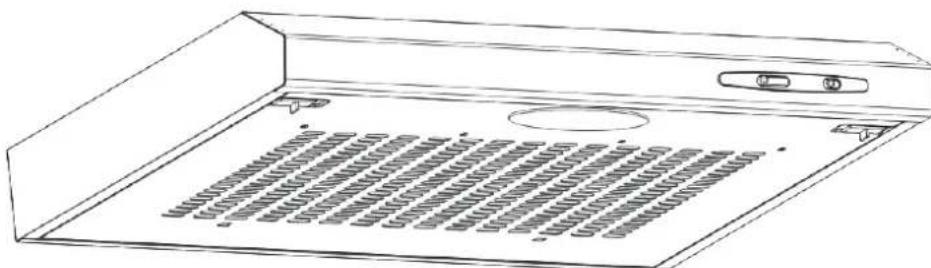

Cappa per cucina - Manuale di istruzioni

1. Introduzione 2. Installazione 3. Funzionamento della cappa 4. Soluzione dei problemi 5. Pulizia e manutenzione 6. Protezione dell'ambiente

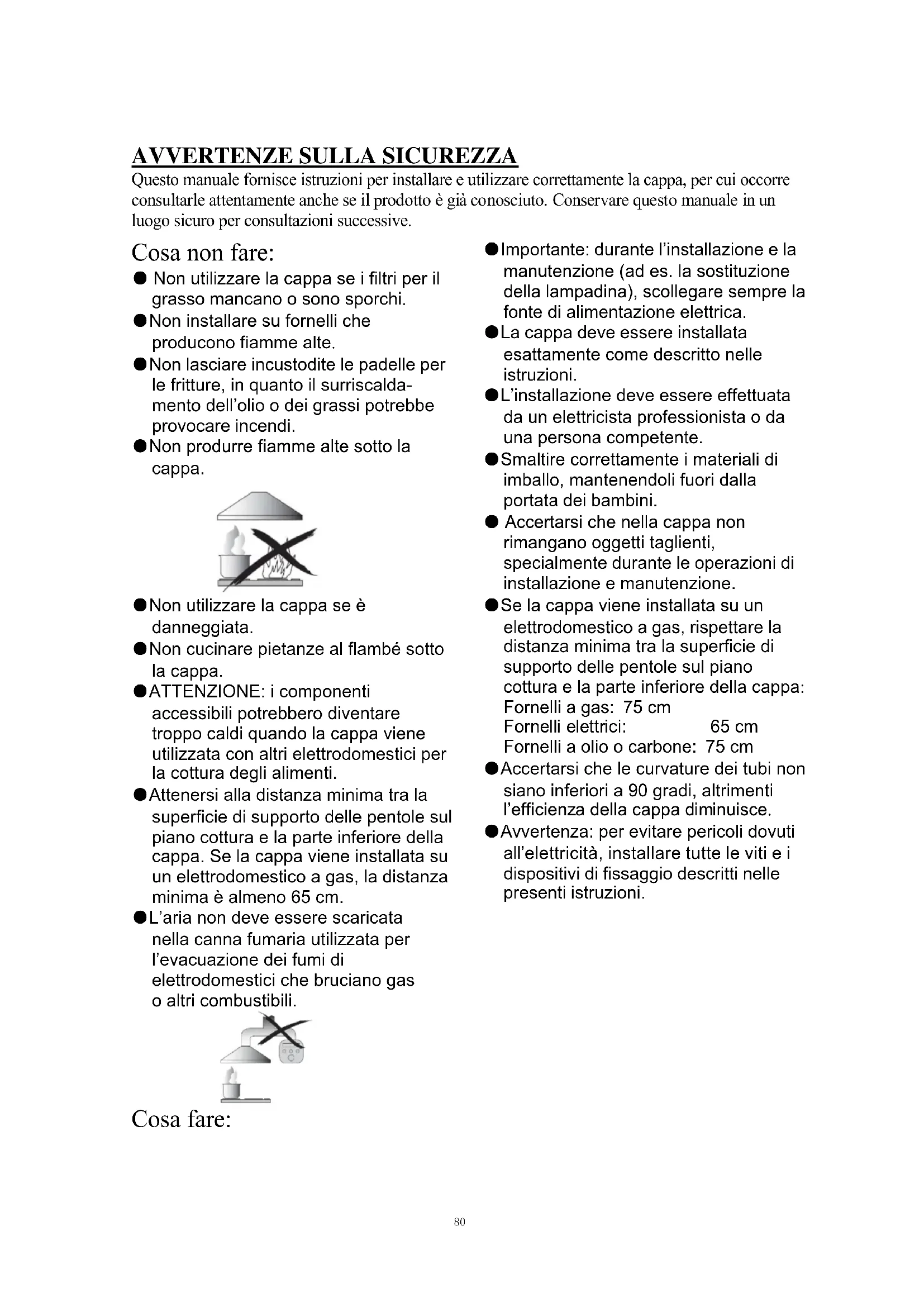

AVVERTENZE SULLA SICUREZZA

Questo manuale fornisce istruzioni per installare e utilizzare correttamente la cappa, per cui occorre consultarlo attentamente anche se il prodotto è già conosciuto. Conservare questo manuale in un luogo sicuro per consultazioni successive.

Cosa non fare:

Non utilizzare la cappa se i filtri per il grasso mancano o sono sporchi. Non installare su fornelli che producono fiamme alte. Non lasciare incustodite le padelle per le fritture, in quanto il surriscaldamento dell'olio o dei grassi potrebbe provocare incendi. Non produrre fiamme alte sotto la cappa.

Non utilizzare la cappa se è danneggiata. Non cucinare pietanze al flambé sotto la cappa. ATTENZIONE: i componenti accessibili potrebbero diventare troppo caldi quando la cappa viene utilizzata con altri elettrodomestici per la cottura degli alimenti. - Attenersi alla distanza minima tra la superficie di supporto delle pentole sul piano cottura e la parte inferiore della cappa. Se la cappa viene installata su un elettrodomestico a gas, la distanza minima è almeno 65 cm. L'aria non deve essere scaricata nella canna fumaria utilizzata per l'evacuazione dei fumi di elettrodomestici che bruciano gas o altri combustibili.

Cosa fare:

• Importante: durante l'installazione e la manutenzione (ad es. la sostituzione della lampadina), scollegare sempre la fonte di alimentazione elettrica. La cappa deve essere installata esattamente come descritto nelle istruzioni. L'installazione deve essere effettuata da un elettricista professionista o da una persona competente. Smaltire correttamente i materiali di imballo, mantenendoli fuori dalla portata dei bambini.
• Accertarsi che nella cappa non rimangano oggetti taglienti, specialmente durante le operazioni di installazione e manutenzione. Se la cappa viene installata su un elettrodomestico a gas, rispettare la distanza minima tra la superficie di supporto delle pentole sul piano cottura e la parte inferiore della cappa: Fornelli a gas: 75 cm; Fornelli elettrici: 65 cm; Fornelli a olio o carbone: 75 cm.
• Accertarsi che le curvature dei tubi non siano inferiori a 90 gradi, altrimenti l'efficienza della cappa diminuisce.
• Avvertenza: per evitare pericoli dovuti all'elettricità, installare tutte le viti e i dispositivi di fissaggio descritti nelle presenti istruzioni.

Cosa fare:

Se il fornello è a gas, coprire sempre le pentole con i coperchi. In modalità estrazione, l'aria nell'ambiente viene rimossa dalla cappa. Predisporre un'adeguata ventilazione. La cappa elimina gli odori dall'ambiente, ma non il vapore. - La cappa deve essere utilizzata solo in ambienti domestici.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un rappresentante o da una persona competente per evitare rischi. - Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo se sono controllate o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi. Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione.

• Avvertenza: scollegare l'alimentazione elettrica prima di accedere ai terminali elettrici.

Cosa fare:

• Attenzione: l'elettrodomestico e i componenti accessibili potrebbero diventare molto caldi durante l'uso. Non toccare le resistenze. Tenere lontani i bambini di età inferiore a 8 anni o sorvegliarli continuamente. Se la cappa viene utilizzata assieme a elettrodomestici che bruciano gas o altri combustibili, predisporre un'adeguata ventilazione dell'ambiente. Per evitare il rischio di incendi, eseguire le operazioni di pulizia come descritto nelle istruzioni.
• Attenersi scrupolosamente alle norme e ai regolamenti inerenti allo scarico dell'aria. Pulire periodicamente l'elettrodomestico con il metodo descritto nel capitolo MANUTENZIONE. Per motivi di sicurezza, utilizzare solo viti o dispositivi di montaggio delle dimensioni consigliate nel presente manuale di istruzioni.
• Per la frequenza e il metodo di pulizia, fare riferimento alle istruzioni dettagliate contenute nella sezione dedicata alla pulizia e alla manutenzione. La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione. Se la cappa viene utilizzata contemporaneamente ad altri elettrodomestici alimentati con fonti alternative all'elettricità, la pressione negativa dell'ambiente non deve essere superiore a 4 Pa (4×10⁻⁵ bar).
• AVVERTENZA: per evitare il rischio di incendi, non collocare oggetti sulle superfici di cottura. Non utilizzare elettrodomestici per la pulizia a vapore. In caso di incendio, non tentare MAI di spegnerlo con l'acqua; spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antincendio.

INSTALLAZIONE

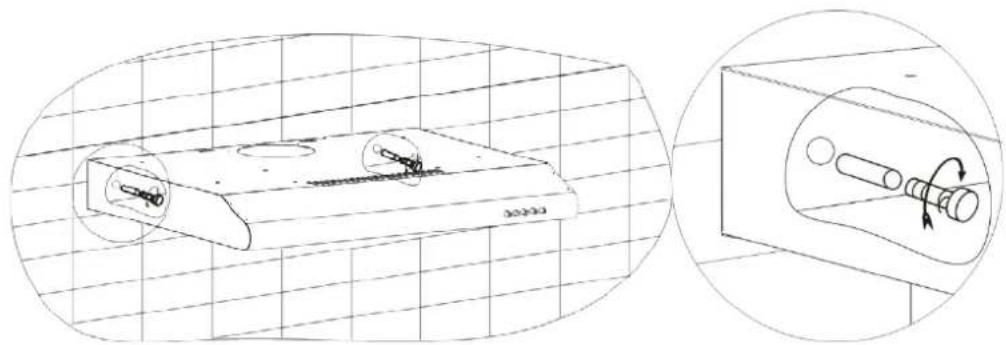

A. INSTALLAZIONE (montaggio a parete)

(1) Stabilire la posizione dei fori per il fissaggio della cappa. (2) Montare la cappa a parete utilizzando 4 viti da 30 mm.

cappa da 60 cm

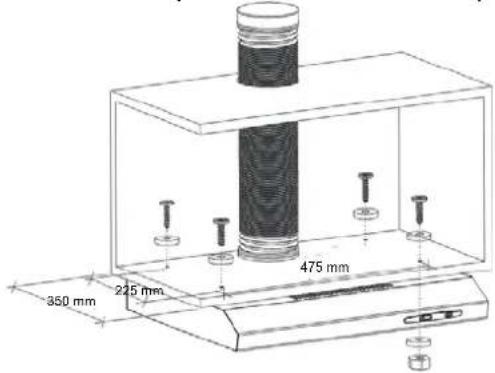

B. INSTALLAZIONE (montaggio in vano)

(1) Montare la cappa sul vano utilizzando 4 viti da 35 mm, 4 dadi e rondelle piatte. Fissare la cappa al vano inserendo 4 viti e 4 rondelle piatte alla parte superiore del vano alla cappa. All'interno della cappa, quindi, applicare le rondelle piatte e i dadi alle viti per fissare l'elettrodomestico al vano.

cappa da 60 cm

Avviso: la ventilazione può essere predisposta in orizzontale o in verticale. Scegliere il metodo di ventilazione durante l'installazione.

Ventilazione orizzontale: per evacuare l'aria alla parte posteriore, sigillare con il coperchio lo scarico superiore (Fig. 4A).

Ventilazione verticale: per evacuare l'aria alla parte superiore, sigillare con il coperchio lo scarico posteriore (Fig. 4B).

Figura 4

Impostazione della ventilazione dell'aria

Evacuazione dell'aria all'esterno: ruotare il regolatore in posizione esterna (Fig. 5A), installare lo scarico e accendere la cappa per evacuare l'aria dallo scarico esterno. Evacuazione dell'aria all'interno: ruotare il regolatore in posizione interna (Fig. 5B), installare il coperchio dello scarico e accendere la cappa per evacuare l'aria dallo scarico interno.

A C

B D Figura 5

AVVERTENZA:

Per motivi di sicurezza, utilizzare solo viti e dispositivi di montaggio delle dimensioni consigliate nel presente manuale di istruzioni.

Per evitare pericoli dovuti all'elettricità, installare tutte le viti e i dispositivi di fissaggio descritti nelle presenti istruzioni.

Funzionamento della cappa Interruttori

È presente un interruttore che consente di scegliere 3 velocità di rotazione del motore e un interruttore per accendere e spegnere la lampada.

Fare scorrere l'interruttore per azionare la cappa.

Funzionamento del motore

0- Spento

1- Potenza bassa 2-Potenza media 3- Potenza alta

Funzionamento dell'illuminazione

0- Spenta 1-Accesa

3210

10

SOLUZIONE DEI PROBLEMI

Guasto	Causa possibile	Soluizione
La luce si accende ma il motore non funziona.	Interruttore del ventilatore spento.	Scegliere una posizione di funzionamento del ventilatore.
	L'interruttore del ventilatore non funziona.	Rivolgersi al centro assistenza.
	Il motore non funziona.	Rivolgersi al centro assistenza.
La luce non si accende ma il motore funziona.	Fusibili dell'impiano bruciati.	Resetture o sostuire i fusibili.
	Cavo di alimentazione allentato o scollegato.	Inserire la spina nella presa di corrente. Accendere la cappa.
Perdita d'olio.	Valvola a 1 via o scarico non sigillati perfettamente.	Staccare la valvola a 1 via e sigillarla.
	Perdita dal collegamento del camino e del coperchio.	Smontare il camino e sigillarlo.
La luce non funziona.	Lampadina guasta.	Sostituire la lampadina come indicato nelle istruzioni.
Aspirazione insufficiente	La distanza tra la cappa e il fornello a gas è eccessiva.	Rimontare la cappa a una distance corretta.
La cappa si inclina.	La vite di fissaggio non è stata stretta a sufficientia.	Stringere la vite di fissaggio per collocare la cappa orizzontale.

NOTA:

Eventuali riparazioni elettriche all'elettrodomestico devono essere conformi alle normative nazionali e locali. In caso di dubbi, rivolgersi al centro assistenza. Prima

di smontare l'elettrodomestico, scollegarlo sempre dalla fonte di alimentazione elettrica.

PULIZIA E MANUTENZIONE

Attenzione:

• Prima di eseguire le operazioni di pulizia e manutenzione, scollegare la cappa dalla fonte di alimentazione elettrica. Accertarsi che la cappa sia spenta e che la spina sia staccata dalla presa.

• Le superfici esterne sono sensibili ai graffiti e alle abrasioni, per cui attenersi scrupolosamente alle istruzioni per la pulizia per ottenere i migliori risultati possibili ed evitare danni.

GENERALITÀ

La pulizia e la manutenzione devono essere eseguite con l'elettrodomestico freddo, specialmente la pulizia. Non lasciare sostanze acide o alcaline (ad es. aceto o succo di limone) sulle superfici.

ACCIAIO INOX

L'acciaio inox richiede una pulizia regolare (ad es. ogni settimana) per ottimizzarne la durata. Pulire con un panno morbido e pulito. È possibile utilizzare detergenti liquidi per acciaio inox.

NOTA:

strofinare lungo la trama dell'acciaio inox per evitare graffi trasversali antiestetici.

SUPERFICIE DEL PANNELLO DI CONTROLLO

Pulire le incrostazioni sul pannello di controllo con acqua calda e sapone. Utilizzare un panno pulito e ben strizzato. Per eliminare l'umidità in eccesso dopo la pulizia, adoperare un panno morbido.

Importante

Utilizzare detergenti neutri, evitando l'impiego di sostanze chimiche, detersivi potenti o prodotti contenenti abrasivi, per evitare macchie o graffi che annullano la garanzia del produttore.

FILTRI ANTIGRASSO A MAGLIA

I filtri possono essere puliti manualmente. Lasciarli immersi per 3 minuti in acqua con un detergente che scioglie il grasso e spazzolarli delicatamente con una spazzola morbida. Non applicare troppa pressione, altrimenti potrebbero danneggiarsi. Lasciarli asciugare naturalmente, al riparo dalla luce solare diretta.

I filtri devono essere lavati separatamente dalle stoviglie e dagli utensili di cucina, preferibilmente senza utilizzare brillantante.

• Togliere i filtri come illustrato nella figura seguente. Non utilizzare detersivi abrasivi che potrebbero danneggiare la cappa.

INSTALLAZIONE DEI FILTRI ANTIGRASSO A MAGLIA

• Per installare i filtri, attenersi alla procedura seguente:
• Inserire il filtro nelle feritoie posteriori della cappa.
• Premere il pulsante sulla maniglia del filtro.
• Lasciare il pulsante quando il filtro è nella posizione corretta.
• Ripetere l'operazione per installare tutti i filtri.

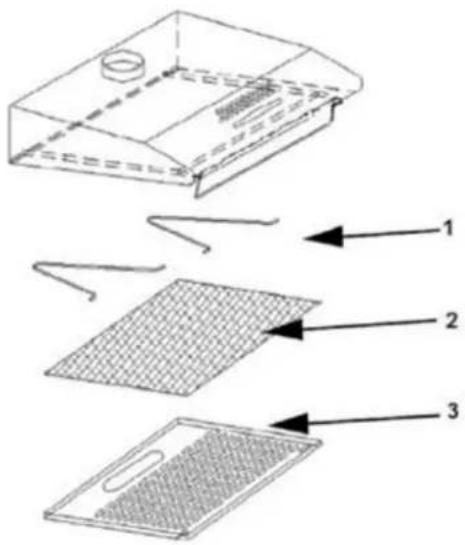

FILTRI A CARBONE

Per catturare gli odori è possibile utilizzare filtri a carboni attivi. Normalmente questi filtri devono essere sostituiti ogni 3-6 mesi, in base all'uso della cucina. Di seguito è indicata la procedura di installazione dei filtri a carboni attivi.

1. Togliere il filtro antigrasso.
2. Collocare il filtro a carbone sul filtro antigrasso.
3. Sistemare correttamente il filtro a carboni e fissarlo con le staffe in filo d'acciaio.
4. Rimontare il filtro antigrasso.
5. Utilizzare i filtri a carbone solo in modalità ricircolo.

1 Staffe d'acciaio

2 Filtro a carbone

3 Filtro antigrasso

NOTA:

• Accertarsi che il filtro sia bloccato, altrimenti potrebbe allentarsi e provocare danni.
• Se si utilizza un filtro a carboni attivi, la potenza di aspirazione si riduce.

SOSTITUZIONE DELLA LAMPADINA

Importante:

La lampadina deve essere sostituita dal produttore, da un rappresentante o da una persona qualificata. Prima di effettuare qualunque operazione sull'elettrodomestico, scollegare sempre la fonte di alimentazione elettrica. Prima di toccare la lampadina con le mani, accertarsi che si sia raffreddata completamente. Per prolungare la durata della lampadina, maneggiare il portalampada con un panno o con i guanti per evitare che il sudore entri a contatto con la lampadina.

Sostituzione della lampadina:

Prima di sostituire la lampadina, accertarsi che la spina dell'elettrodomestico sia staccata. Svitare le 2 viti autofilettanti ST4 da 8 mm del pannello di illuminazione ed estrarre la lampada. Aprire il vano dei terminali di collegamento del cavo, scollegare il connettore e sostituire la lampadina. Codice ILCOS D per la lampadina: DBS-2/65-H-120/33 Moduli a LED - lampadina rettangolare - Wattaggio max: 2W - Intervallo di tensione: 110-240 Vca Dimensioni:

PROTEZIONE AMBIENTALE:

Questo prodotto è contrassegnato con il simbolo che indica la necessità di un corretto smaltimento delle apparecchiature elettroniche. Questo prodotto, infatti, non deve essere gettato via tra i rifiuti comuni, ma deve essere smaltito adeguatamente in base alla direttiva 2012/19/UE. L'elettrodomestico deve essere riciclato o demolito per ridurre al minimo l'impatto sull'ambiente. I prodotti elettrici ed elettronici, infatti, rappresentano una fonte di pericolo per l'ambiente e la salute umana a causa della presenza di sostanze pericolose. Per ulteriori informazioni, rivolgersi alle autorità locali.

NOTA:

Le istruzioni fornite di seguito spiegano come ridurre l'impatto ambientale totale (ad es. l'uso dell'energia) quando si cucina.

(1) Installare la cappa in un luogo corretto e adeguatamente ventilato. (2) Pulire regolarmente la cappa per evitare ostruzioni nel percorso dell'aria. (3) Dopo la cottura, spegnere la lampada della cappa. (4) Dopo la cottura, spegnere la cappa.

INFORMAZIONI SULLO SMONTAGGIO

Per smontare l'elettrodomestico, attenersi scrupolosamente alle istruzioni contenute in questo manuale. L'elettrodomestico non può essere smontato dall'utente. Alla fine del ciclo di vita, l'elettrodomestico non deve essere gettato via come rifiuto comune. Consultare le autorità locali o il fornitore per il corretto smaltimento.
