BEDIENUNGSANLEITUNG SENSIXX DI90 BOSCH

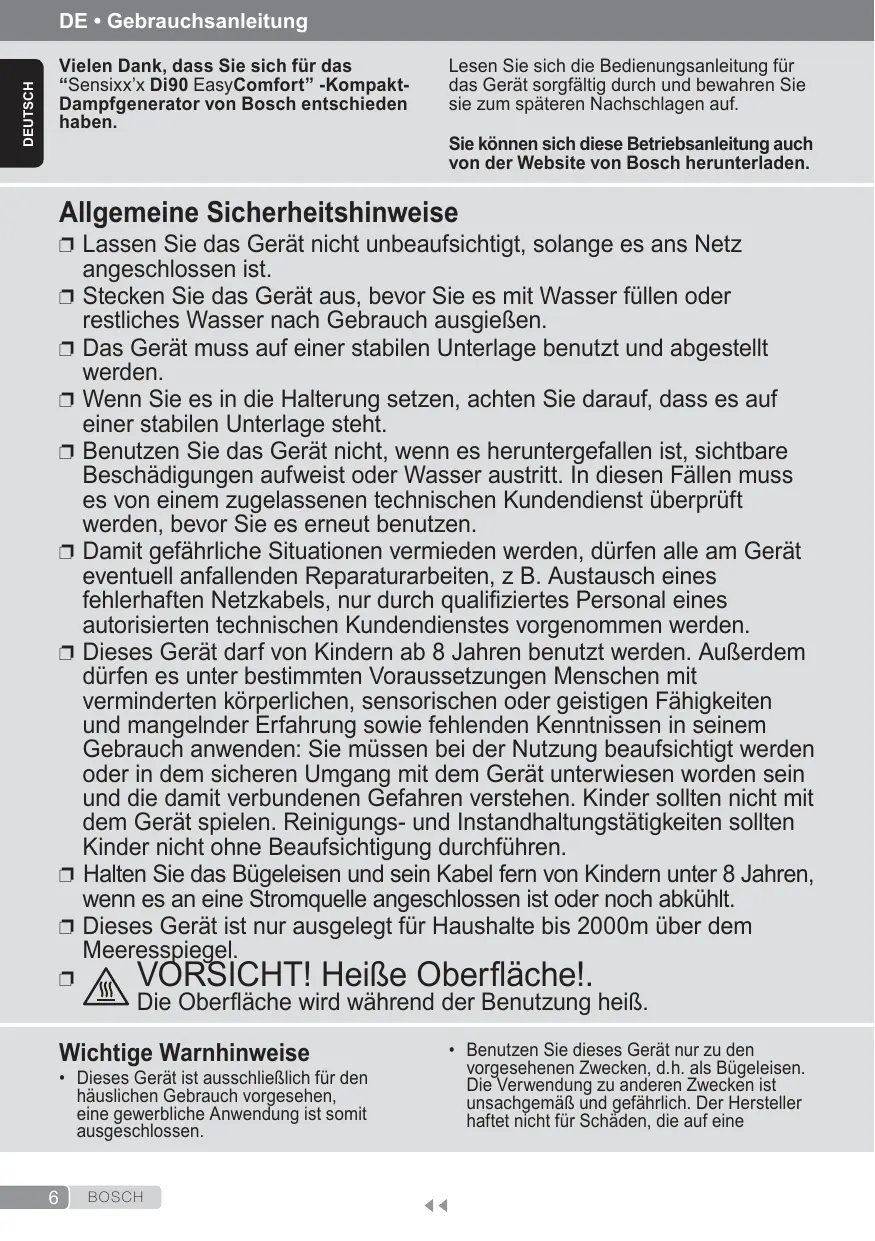

Index DE • Gebrauchsanleitung DEUTSCH Vielen Dank, dass Sie sich für das “Sensixx’x Di90 EasyComfort” -KompaktDampfgenerator von Bosch entschieden haben. Lesen Sie sich die Bedienungsanleitung für das Gerät sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Sie können sich diese Betriebsanleitung auch von der Website von Bosch herunterladen. Allgemeine Sicherheitshinweise ❐❐ Lassen Sie das Gerät nicht unbeaufsichtigt, solange es ans Netz angeschlossen ist. ❐❐ Stecken Sie das Gerät aus, bevor Sie es mit Wasser füllen oder restliches Wasser nach Gebrauch ausgießen. ❐❐ Das Gerät muss auf einer stabilen Unterlage benutzt und abgestellt werden. ❐❐ Wenn Sie es in die Halterung setzen, achten Sie darauf, dass es auf einer stabilen Unterlage steht. ❐❐ Benutzen Sie das Gerät nicht, wenn es heruntergefallen ist, sichtbare Beschädigungen aufweist oder Wasser austritt. In diesen Fällen muss es von einem zugelassenen technischen Kundendienst überprüft werden, bevor Sie es erneut benutzen. ❐❐ Damit gefährliche Situationen vermieden werden, dürfen alle am Gerät eventuell anfallenden Reparaturarbeiten, z B. Austausch eines fehlerhaften Netzkabels, nur durch qualifiziertes Personal eines autorisierten technischen Kundendienstes vorgenommen werden. ❐❐ Dieses Gerät darf von Kindern ab 8 Jahren benutzt werden. Außerdem dürfen es unter bestimmten Voraussetzungen Menschen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten und mangelnder Erfahrung sowie fehlenden Kenntnissen in seinem Gebrauch anwenden: Sie müssen bei der Nutzung beaufsichtigt werden oder in dem sicheren Umgang mit dem Gerät unterwiesen worden sein und die damit verbundenen Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Reinigungs- und Instandhaltungstätigkeiten sollten Kinder nicht ohne Beaufsichtigung durchführen. ❐❐ Halten Sie das Bügeleisen und sein Kabel fern von Kindern unter 8 Jahren, wenn es an eine Stromquelle angeschlossen ist oder noch abkühlt. ❐❐ Dieses Gerät ist nur ausgelegt für Haushalte bis 2000m über dem Meeresspiegel.

VORSICHT! Heiße Oberfläche!. Die Oberfläche wird während der Benutzung heiß. Wichtige Warnhinweise

• Dieses Gerät ist ausschließlich für den häuslichen Gebrauch vorgesehen, eine gewerbliche Anwendung ist somit ausgeschlossen.

• Benutzen Sie dieses Gerät nur zu den vorgesehenen Zwecken, d. h. als Bügeleisen. Die Verwendung zu anderen Zwecken ist unsachgemäß und gefährlich. Der Hersteller haftet nicht für Schäden, die auf eine

Netz mit einer Impedanz von maximal 0.21Ω zu betreiben. Für detaillierte Informationen wenden Sie sich bitte an Ihren Netzbetreiber. Unter besonderen Umwelteinflüssen kann eine gewisse Instabilität auftreten. Halten Sie das Gerät zum Auffüllen des Wassertanks nicht unter den Wasserhahn. Das Gerät nach jedem Gebrauch oder bei einem vermuteten Fehler von der Stromversorgung trennen. Ziehen Sie den Stecker nicht am Kabel aus der Steckdose. Tauchen Sie das Bügeleisen nicht in Wasser oder andere Flüssigkeiten. Schützen Sie das Gerät vor Witterungsein­ flüssen (Regen, Sonne, Frost etc.). Während der Dampf ausgestoßen wird, macht das Bügeleisen Pumpgeräusche. Das ist normal und zeigt an, dass Wasser in die Dampfkammer gepumpt wird. DEUTSCH

unsachgemäße und falsche Benutzung zurückzuführen sind. Dieses Gerät erreicht hohe Temperaturen und erzeugt während des Betriebs Dampf. Durch eine unsachgemäße Verwendung kann es zu Verbrühungen oder Verbrennungen kommen. − Die Bügeleisensohle niemals berühren! Das Bügeleisen stets am Griff festhalten. − Das Stromkabel niemals über den Tisch oder das Bügelbrett hängen, anderenfalls wäre das Gerät vor dem Herunterfallen nicht geschützt. − Kleidungsstücke nicht während des Bügelns tragen! − Den Dampf niemals gegen Personen oder Tiere richten! Das Stromkabel darf nicht mit scharfen Kanten oder der heißen Bügeleisensohle in Berührung kommen. Das Bügeleisen darf niemals mit heißer Büge­lei­sen­sohle waagerecht abgestellt werden. Immer in einer aufrechten Position aufbewahren. Das Gerät während des Betriebs nicht mit feuchten Händen berühren. Bevor Sie das Gerät ans Netz anschließen, vergewissern Sie sich bitte, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. Dieses Gerät muss an einen geerdeten Anschluss angeschlossen werden. Wenn Sie ein Verlängerungskabel benutzen, achten Sie bitte darauf, dass dieses über eine bipolare 16-A-Steckverbindung mit Erdungsanschluss verfügt. Unter ungünstigen Umständen kann es im elektrischen Versorgungsnetz zu Spannungsschwankungen und zum Flackern des Lichts kommen. Damit dies vermieden wird, empfehlen wir das Gerät an einem Tipps zur Entsorgung eines gebrauchten Geräts Vor der Entsorgung eines gebrauchten Geräts sichergehen, dass das Gerät als nicht betriebsbereit erkennbar ist, und gemäß den örtlich geltenden Vorschriften entsorgen. Detaillierte Informationen darüber können Sie bei Ihrem Händler, im Rathaus oder beim Gemeinderat erfragen. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung von Altgeräten in der EU vor. Öffnen Sie die ausfaltbaren Seiten Beschreibung

Taste Motoraktivierung „SensorSteam”-Anzeigelampe „SET”-Taste Anzeigelampe für die Dampfeinstellung Sprühtaste Dampfstoßtaste Deckel der Einfüllöffnung Sprühdüse

Markierung für maximalen Füllstand Bügelsohle „clean”-Taste „TempOK”-Anzeigelampen „MotorSteam”-Anzeigelampe Standfuß Netzkabel BOSCH

1. Befüllen des Wassertanks

Das Gerät ist für den Gebrauch mit normalem Leitungswasser ausgelegt. Wichtig: Keine Zusätze verwenden! Das Zusetzen von anderen Flüssigkeiten wie Duftstoffen, Essig, Stärke, Kondenswasser aus Wäschetrocknern oder Klimaanlagen bzw. Chemikalien führt zu Schäden am Gerät. Jegliche Beschädigung, die auf die Verwendung der oben erwähnten Produkte zurückgeht, führt zum Gewährleistungsverlust!

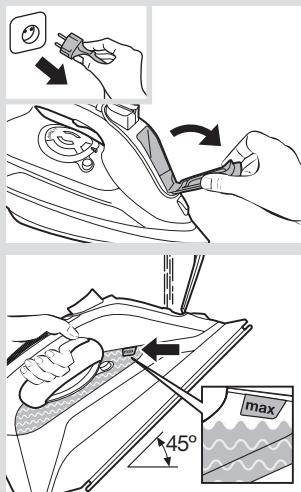

45º Netzstecker des Bügeleisens ziehen. Deckel der Einfüllöffnung (7) öffnen. Wassertank befüllen. Niemals über die Markierung für den maximalen Füllstand (9) befüllen! Deckel der Einfüllöffnung schließen. Tipp: Zur Verlängerung der optimalen Dampffunktion können Sie Leitungswasser mit destilliertem Wasser im Verhältnis 1:1 mischen. Falls das Leitungswasser in Ihrer Gegend sehr hart ist, mischen Sie das Leitungswasser mit destilliertem Wasser im Verhältnis 1:2.

Entfernen Sie alle Aufkleber oder Schutzfolien von der Bügelsohle (10).

Stecken Sie den Netzstecker des Bügeleisens ein.

Die „SensorSteam”-Funktion wird aktiviert und die Anzeigelampe (2) blinkt. Der „eco”-Dampfmodus wird automatisch angewählt.

BOSCH Die „TempOK”-Anzeigelampe (12) blinkt und zeigt damit an, dass sich das Bügeleisen aufheizt. Sobald das Bügeleisen einsatzbereit ist, leuchtet die Anzeigelampe permanent. DEUTSCH „i-Temp”-Technologie Diese Technologie stellt eine für alle bügelbaren Stoffe geeignete Kombination von Temperatur und Dampf ein (Symbole Die „i-Temp“-Technologie gilt nicht für Stoffe, die nicht gebügelt werden dürfen (Symboll Prüfen Sie für nähere Angaben bitte das Pflegeetikett des Kleidungsstücks oder versuchen Sie, eine gewöhnlich nicht sichtbare Stelle des Stoffs zu bügeln.

3. „SensorSteam”-Funktion

Nach dem anfänglichen Aufheizen schaltet die „SensorSteam”-Funktion das Bügeleisen ab, sobald es unbeaufsichtigt gelassen wird. Dies erhöht die Sicherheit und spart Energie.

Das Bügeleisen heizt sich auf, solange sich die Hand am Griff befindet. Die „SensorSteam”-Anzeigelampe (2) leuchtet permanent. Beim Loslassen des Griffs wird die „SensorSteam”Funktion aktiviert und das Bügeleisen heizt sich nicht weiter auf. Die „SensorSteam”-Anzeigelampe (2) blinkt.

Dieses Bügeleisen erzeugt den Dampf über einen eingebauten Motor. Bei Betrieb des Motors leuchtet die Leuchtanzeige „MotorSteam” (13) am Wasserbehälter. Das Bügeleisen ist mit einem Sensor ausgestattet, damit der Dampf nur dann erzeugt wird, wenn sich das Bügeleisen in waagerechter Position befindet. So wird unnötige Dampferzeugung verhindert. Der Dampfmodus kann durch mehrmaliges Drücken der „SET”-Taste (3) gewählt werden. Das Bügeleisen durchläuft folgende Zyklen: Dampfmodus Leuchtanzeige (4) Medium (kontinuierlicher Dampf) „eco” (Grün) Maximum (kontinuierlicher Dampf) „max” (Rot) Bügeln ohne Dampf (Trockenbügeln) Aus Die Dampferzeugung kann manuell zum Dampfbügeln bei Bedarf gesteuert werden. Trockenbügelmodus wählen und die Taste Motoraktivierung (1) betätigen. BOSCH

5. Dampfstoß-Funktion

Mit Dampfstoß können Sie hartnäckige Knitterfalten beseitigen oder eine scharfe Bügelfalte oder Plisseefalte einbügeln.

Drücken Sie in Abständen von mindestens fünf Sekunden mehrmals die Dampfstoßtaste (6). MotorSteam

6. “MotorSteam”-Funktion

Dies Anwendung verfügt über eine spezielle Funktion für schwierige Falten.

Die Taste Motoraktivierung (1) zweimal kurz hintereinander betätigen (Doppelklick). Der Motor erzeugt einen kraftvollen Dampfstoß. Zwischen den Betätigungen der Taste 10 Sekunden warten.

Mit Vertikaldampf können Sie Falten aus hängenden Kleidungsstücken, Vorhängen usw. entfernen.

10 cm Hängen Sie das Kleidungsstück auf einen Kleiderbügel. Halten Sie das Bügeleisen in senkrechter Position in 10 cm Abstand zum Kleidungsstück und drücken Sie mit Pausen von mindestens fünf Sekunden mehrmals die Dampfstoßtaste (6). Wichtig: Falls die „SensorSteam”-Anzeigelampe (2) beim Bügeln in vertikaler Position blinkt, bedeutet dies, dass der Griff nicht richtig in der Hand gehalten wird und das Bügeleisen abkühlen wird.

Durch Sprühen können Sie hartnäckige Knitterfalten beseitigen.

Drücken Sie beim Bügeln die Sprühtaste (5). Dadurch wird durch die Sprühdüse (8) Wasser auf das Kleidungsstück gesprüht. Tipp: Beim Bügeln von Seide sollte die Sprühfunktion nicht verwendet werden.

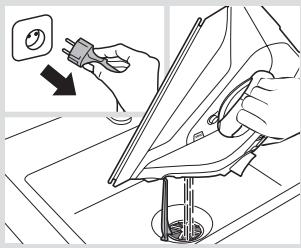

Netzstecker des Bügeleisens ziehen. Wassertank entleeren.

Bügeleisen zum Abkühlen in vertikaler Position auf dem Standfuß (14) beiseite stellen. Netzkabel (15) lose um den Standfuß des Bügeleisens wickeln. Bügeleisen in aufrechter Position lagern.

Tipp: Für eine sofortige Lagerung des Bügeleisens können Sie das „StoreProtect ”-Zubehör (siehe Abschnitt „Zubehör”) verwenden. Reinigung und Pflege EE Achtung! Verbrennungsgefahr! Ziehen Sie immer den Stecker des Gerätes aus der Steckdose, bevor Sie es reinigen oder warten.

Wenn das Bügeleisen nur leicht verschmutzt ist, ziehen Sie den Stecker und lassen Sie die Bügelsohle (7) abkühlen. Wischen Sie das Gehäuse und die Bügelsohle nur mit einem feuchten Tuch ab. Damit die Bügelsohle glatt bleibt, sollten Sie den Kontakt mit scharfen Metallgegenständen vermeiden. Verwenden Sie zur Reinigung der Bügelsohle niemals Topfreiniger oder Chemikalien. antiCalc Entkalkungssysteme A „self-clean” Der „self-clean”-Filter verhindert ein Blockieren des Motors. B „anti-calc”

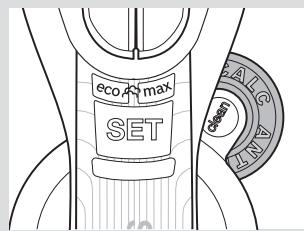

Die „anti-calc”-Patrone dient dazu, Kalkablagerungen während des Dampfbügelns zu reduzieren und die Lebensdauer Ihres Bügeleisens zu verlängern. BOSCH

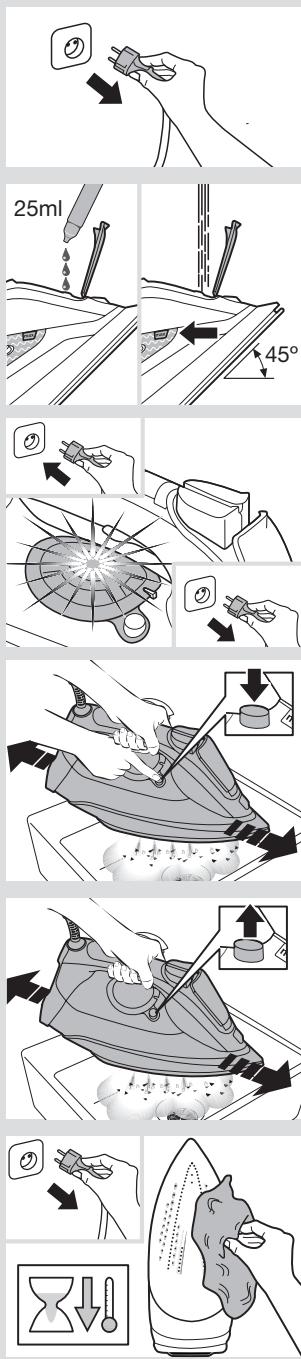

DEUTSCH C „Calc’nClean”-Funktion Die „Calc’nClean”-Funktion trägt dazu bei, Kalkpartikel aus der Dampfkammer zu entfernen. Falls das Wasser in Ihrer Gegend sehr hart ist, können Sie diese Funktion etwa alle zwei Wochen verwenden.

Netzstecker des Bügeleisens ziehen und den Wassertank mit Wasser füllen. Tipp: Zum gründlichen Entkalken wird die Verwendung von Entkalkerlösung (siehe Abschnitt „Zubehör”). Dieser Vorgang sollte alle 3 Monate wiederholt werden. 25ml Füllen Sie eine Maßeinheit (25 ml) der Entkalkerlösung in den Wassertank. 45º

Füllen Sie den Wassertank bis zur Markierung der maximalen Füllhöhe auf.

Den Netzstecker des Bügeleisens wieder einstecken. Sobald die Anzeigelampe „TempOK” (12) permanent leuchtet, Netzstecker des Bügeleisens ziehen (sehr wichtig!).

Bügeleisen über ein Waschbecken halten. Den Knopf „clean” (11) drücken und das Bügeleisen in horizontaler Position vor und zurück schwenken, bis ca. ein Drittel des Wassers im Tank verdampft ist. Kochendes Wasser und Wasserdampf entweichen mit eventuell vorhandenem Kalkstein und Ablagerungen.

Die „clean”-Taste loslassen und das Bügeleisen einige Sekunden lang schwenken. Schritte 6 und 7 dreimal wiederholen. Vergewissern Sie sich vorsichtig, dass der Wassertank leer ist (sehr wichtig!).

10 Anschließend den Netzstecker des Bügeleisens wieder einstecken und erneut aufheizen, bis das restliche Wasser verdampft ist. 11 Netzstecker ziehen und die Bügelsohle abkühlen lassen. Bügelsohle nur mit einem feuchten Tuch abwischen.

BOSCH DEUTSCH Zubehör Das Zubehör kann beim Kundendienst oder in Fachgeschäften gekauft werden. Entkalkerlösung Zur gründlichen Entkalkung des Dampfbügeleisens. Inhalt: 4 Flaschen x 25 ml Name des Zubehörteils: TDZ1101 Zubehörnummer: 00311715 “StoreProtect” Ermöglicht eine sofortige, sichere Aufbewahrung des Bügeleisens, selbst bei heißer Bügelsohle. Name des Zubehörteils: TDZ1750 Zubehörnummer: 00575960 Störungsbeseitigung Problem Mögliche Ursache Lösung Das Bügeleisen wird nicht heiß. Die „SensorSteam”-Funktion wurde aktiviert. Das Bügeleisen befindet sich im Stand-by-Modus. Fassen Sie das Bügeleisen am Griff an, um es neu zu starten. Beim Nutzen der „Dampfstoß”-Funktion tropft Wasser aus der Bügelsohle. Sie haben die Dampfstoßtaste (6) mehrmals gedrückt, ohne zwischendurch jeweils fünf Sekunden zu warten. Warten Sie jeweils fünf Sekunden, bevor Sie die Dampfstoßtaste erneut drücken. In waagerechter Position wird kein Dampf ausgestößt. Der Dampfmodus Trockenbügeln wurde gewählt. Dampfmodus “eco” oder “max” wählen. Übermäßiges Tropfen oder Dampfen. Die „clean”-Taste (11) wurde nicht korrekt geschlossen. Halten Sie das Bügeleisen vom Bügelbereich weg. Betätigen Sie einige Male die „clean”-Taste. Der Motor funktioniert nicht. Das Bügeleisen befindet sich nicht in einer waagerechten Position. Verwenden Sie das Bügeleisen in einer waagerechten Position. Beim erstmaligen Anschluss des Bügeleisens tritt Rauch aus. Dies kann durch die Schmierung einiger Innenteile verursacht werden. Das ist normal und hört nach wenigen Minuten auf. Durch die Löcher in der Bügelsohle (10) treten Ablagerungen aus. Kalkrückstände kommen aus der Dampfkammer. Führen Sie einen Reinigungszyklus durch (siehe Abschnitt „ Calc’nClean”-Funktion). Das Gerät macht Pumpgeräusche. Wasser wird in die Dampfkammer gepumpt. Das ist normal. Wenn das Problem durch keine der obigen Anweisungen gelöst wird, setzen Sie sich bitte mit einem zugelassenen technischen Kundendienst in Verbindung. BOSCH

3. Funktionen “SensorSteam”

6. Funktionen "MotorSteam"

3. Funktionen “SensorSteam”

6. "MotorSteam" funktionen

Robert Bosch Hausgeräte GmbH Carl-Wery-Straβe 34 81739 München, GERMANY www.bosch-home.com 001 Di90 EasyComfort 01/16
