BEDIENUNGSANLEITUNG EIV84550 - EIV84550 ELECTROLUX

Benutzerinformation DE 45

User Manual

Vielen Dank für ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklugelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jeder Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

www.electrolux.com/support

Registrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten:

www.registerelectrolux.com

Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen: www.electrolux.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer.

Die Daten finden Sie auf dem Typenschild.

Warning-/Sicherheitshinweise
① Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE 46
2. SICHERHEITSANWEISUNGEN 48
   3.MONTAGE 51
   4.GERATEBESCHREIBUNG 52
   5.VOR DER ERSTEN VERWENDUNG 54
3. TÄGLICHER GEBRAUCH 54
   7.ZUSATZFUNKTIONEN 57
4. TIPPS UND HINWEISE 60
5. REINIGUNG UND PFLEGE 62
6. FEHLERSUCHE 63
7. TECHNISCHE DATEN 65
8. ENERGIEEFFIZIENZ 65
9. UMWELTTIPPS 66

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät safer zu bedieren ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollen den vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.

• Halten Sie sãmtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführren.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.

• Dieses Gerät ist für den Hausgebrauch in einem Einfamilienhaus in Innenräumen bestimmt.

• Dieses Gerätarf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderenähnlichen Unterkünftenverwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
• WARNING: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• WARNING: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann ggf. zu einem Brand führen.
• Verwenden Sie niemals Wasser, um das Kochfeuer zulöschen. Schalten Sie das Gerät aus undlöschen Sie Flammen beispielsweise mit einer Löschdecke oder einem Deckel.
• WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der vom einem Programm regelmäßig ein- und ausgescheltet wird.
• ACHTUNG: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• WARNING: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollenn nicht auf die Oberfläche des Kochfelds gelegt werden, da diese heißt werden können.
• Verwenden Sie das Gerät nicht, bevors in den Einbauchrank gesetzt wird.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Schalten Sie das Kochfeld nach dem Gebrauch aus und verlassen Sie sich nicht auf die Topferkennung.
• Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus undnehmen Sie es vom

Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann, behmen Sie die Sicherung für den Anschluss Heraus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall den autorisierten Kundendienst.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer ähnlich qualifizierten Person zur Vermeidung einer Gefahrenquelle ersetzt werden.
• WARNING: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von whom in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNING!

Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

WARNING!

Verletzungsgefahr sowie Risikovon Schaden am Gerat.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Dachten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
Installieren Sie das Gerät nicht direkt geben einer Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.
- Jedes Gerät besitzt Kuhlgebläse auf seiner Unterseite.
- Ist das Gerät über einer Schublade installiert:

Lagern Sie keine kleinen Papierstücke oder -blätter, die eingezogen werden können, in der Schublade, da sie die Kühlgelblase beschädigen oder das Kühlsystem beeinträchtigen können.
- Halten Sie einen Abstand von mindestens 2 cm zwischen dem Geräteboden und den Teilen, die in der Schublade gelagert sind, ein.

• Entfernen Sie Trennplatten, die im Kuchenmöbel unter dem Gerät installiert sind.

2.2 Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sollenn von einem qualifizierten Elektriker vorgenommen werden.
  Das Gerat muss geerdet sein.
• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sichere, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Vergewissem Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäß Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
• Verwenden Sie das richtige Stromnetzkel.
• Achten Sie darauf, dass sich das Stromnetzkel nicht verheddert.
• Stellen Sie sicher, dass ein Überspannungsschutz installiert ist.
• Verwenden Sie die Klemme für die Zugentlastung am Kabel.
• Stellen Sie beim Anschluss des Gerätesteckers an eine Steckdose sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder bereits Kochgeschirr in Berührung kommt.
• Verwenden Sie keine Mehrfachsteckdosen oder Verläufigungskabel.
• Achten Sie darauf, den Netzstecker (falls zutreffend) oder das Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren schätzen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.

• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführst sein.

2.3 Gebrauch

WARNING!

Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungen, Kennzeichnungen und Schutzfolien (falls zutreffend).
  Vergewissern Sie sich, dass die Luftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
  Schalten Sie die Kochzone nach jedem Gebrauch „aus".
• Legen Sie kein Besteck bzw. keine Deckel auf die Kochzonen. Anderenfalls werden sie sehr heißt.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Ist die Oberfläche des Geräts gesprungen, trennen Sie das Gerät sofort von der Stromversorgung. So vermeiden Sie einen elektrischen Schlag.

• Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.

• Wenn Sie Speisen in heiBes Öl legen, kann es spritzen.

WARNING!

Brand- und Explosionsgefahr

• Öle und Fette können beim Erhitzen brennbare Dämpfe freiisetzen. Halten Sie Flammen oder erhitzte Gegenstände während des Kochens von Fetten und Ölen fern.
  Die Dämpfe, die sehr heißes Öl freisetzen, können zu einer spontanen Verbrennung führen.
• Gebrauchtes Öl, das Speisereste enthalten kann, kann schon bei einer niedrigeren Temperatur einen Brand verursachen als Öl, das zum ersten Mal verwendet wird.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähdes Geräts.

WARNING!

Risiko von Schaden am Gerät.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Legen Sie keine bereits Topdeckel auf die Glasoberfläche des Kochfeldes.
• Lassen Sie Kochgeschirr nicht leerkochen.
• Achten Sie darauf, dass keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
  Schalten Sie die Kochzonen nicht mit leerem Kochgeschirr oder ohne Kochgeschirr ein.
• Legen Sie keine Alufolie direkt auf das Gerät.
  Kochgeschirr aus Gusseisen oder mit einem beschädigten Boden kann Kratzer an dem Glas/der Glaskeramik verursachen. Hebren Sie diese Gegenstände immer an, wenn Sie sie auf der Kochfläche bewogen müssen.

2.4 Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen
• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämchen, Lösungsmittel oder Metallgegenstände.

2.5 Wartung

Wenden Sie sich zur Reparatur des Gerats an den autorisierten Kundendienst. Dabei)dufen ausschließlich Originalersatzteile verwendet werden.
- Bezüglich der Lampe(n) in diesen Gerät und separat verkafter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchting geeignet.

2.6 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

Informationen zur Entsorgung des Geräts erhalten Sie von ihrer Gemeindeverwaltung.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

3. MONTAGE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

3.1 Vorder Montage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Seriennummer

3.2 Einbau-Kochfelder

Einbau-Kochfelder dürfen nur nach dem Einbau in normgerechte, passende Einbaumöbel und Arbeitsplatten betrieben werden.

3.3 Anschlusskabel

• Das Kochfeld wird mit einem Anschlusskabel.
• Ersetzen Sie ein defektes Netzkabel durch den Kabeltyp: H05V2V2-F daseiner Temperatur von 90^ oder hoher standhalt. Der einzeln Deutsche muss einen Durchmesser von mindestens 1,5mm^2 aufweisen. Wenden Sie sichitte an ihren

lokalen Kundendienst. Das Anschlusskabelarfur von einem qualifiziertenElektrikerersetzwerden.

WARNING!

Alle elektrischen Anschlusses müssen von einem qualifizierten Elektriker ausgeführrt werden.

VORSICHT!

Bohren oder loten Sie die Kabelenden nicht. Das ist verboten.

VORSICHT!

Schließen Sie das Kabel nicht ohne Aderendhülse an.

Zweiphasiger Anschluss

1. Entfernen Sie die Aderendhülse von Schwarzen und braunen Adern.
2. Entfernen Sie die Isolierung der braunen und schwarzen Adern.
3. Bringen Sie am gemeinsamen Kabelende eine neue Aderendhülse mit 1,5mm^2 an (Spezialwerkzeug erforderlich).

Kabelquerschnitt 1,5mm^2

Einphasiger Anschluss - 220 - 240 V~

1	Grün – gelb	Grün – gelb	1
N	Blau und blau	Blau und blau	N
L	Schwarz und braun	Schwarz	L1
		Braun	L2

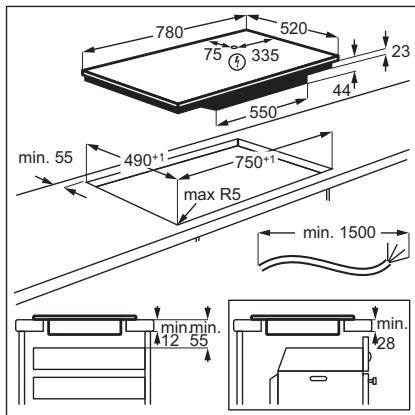

3.4 Aufbau

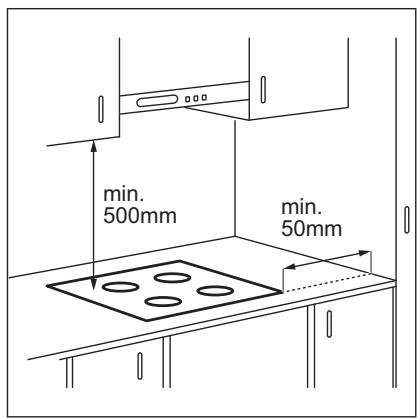

Wenn Sie das Kochfeld unter einer Dunstabzugshaube installieren, beachten Sieitte die Montageanleitung der Dunstabzugshaube fur den Mindestabstand zwischen den Geräten.

Ist das Gerät über einer Schublade installiert, kann die Kochfeldbelüfung die in der Schublade aufbewahrten Gegenstände während des Garvorgangs aufwärmen.

Sie finden das Video-Tutorial „So installmenten Sie Ihr Electrolux Induktionskochfeld - Arbeitsflächeninstallation", indem Sie den vollständigen Namee eingeben, der in der folgenden Grafik angegeben ist.

www.youtube.com/electrolux
www.youtube.com/aeg

4. GERÄTEBESCHREIBUNG

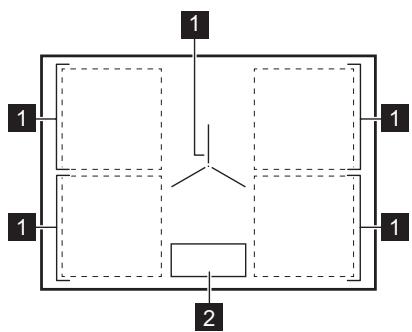

4.1 Anordnung der Kochflächen

1 Induktionskochzone
2 Bedienfeld

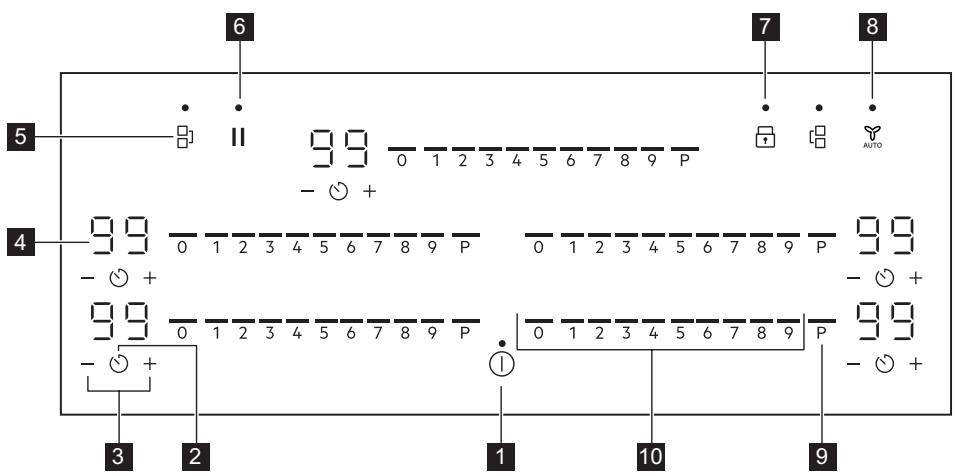

4.2 Bedienfeldlayout

Bedieren Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrollampen und akustischen Signale informieren Sie über die aktiven Funktionen.

	Sens- sorfeld	Funktion	Beschreibung
1	①	Ein / Aus	Ein- und Ausschalten des Geräts.
2	◎	Kurzzeitwecker	Einstellen der Funktion.
3	+/-	-	Erhöhen oder Verringern der Zeit.
4	-	Timer-Anzeige	Zeigt die Zeit in Minuten an.
5	■	Bridge	Ein- und Ausschalten der Funktion.
6	||	Pause	Ein- und Ausschalten der Funktion.
7	□	Verriegelung / Kindersicherung	Verriegeln / Entriegeln des Bedienfelds.
8	AUTO	Hob²Hood	Ein- und Ausschalten des manuellen Modus der Funkti- on.
9	P	PowerBoost	Einschalten der Funktion.
10	-	Steuerungsleiste	Einstellen der Kochstufe.

4.3 Display-Anzeigen

Anzeige	Beschreibung
E + Ziffer	Es ist eine Störung aufgetreten.

5. VOR DER ERSTEN VERWENDUNG

WARNING!

Siehe Kapitel

Sicherheitshinweise.

5.1 Leistungsbegrenzung

Leistungsbegrenzung definiert, wie viel Strom das Kochfeld insgesamt verbraucht, innerhalb der Grenzen der Hausinstallationssicherungen.

Das Kochfeld ist standardmäßig auf die höchste verfügbar Leistungsstufe eingestellt.

Verringern oder Erhöhen der Leistungsstufe:

1. Geben Sie Menu >

utzereinstellungen ein.

Siehe „Menu-Struktur".

1. Drücken Sie auf dem vorderen Timer, bis P entscheid.

2. Drücken Sie 1+ auf dem vorderen Timer, um die Leistungsstufe einzustellen.

Leistungsstufen

Siehe Kapitel „Technische Daten".

VORSICHT!

Achten Sie darauf, dass die gewährte Leistungsstufe für die Sicherungen in der Hausinstallation geeignet ist.

P72—7200W
P15—1500W
P20—2000W
P25—2500W
P30—3000W
P35—3500W
P40—4000W
P45—4500W
P50—5000W
P60—6000W

6. TÄGLICHER GEBRAUCH

WARNING!

Siehe Kapitel

Sicherheitshinweise.

6.1 Ein- und Ausschalten

Halten Sie ① gedrückt, um das Kochfeld ein-oder auszuschalten.

6.2 Topferkennung

These Funktion zeigt das Vorhandensein von Kochgeschirr auf dem Kochfeld an und deaktiviert die Kochzonen, wenn während eines Kochvorgangs kein Kochgeschirr erkannt wird.

Wenn Sie Kochgeschirr auf eine Kochzone stellen, bevor Sie eine Heizstufe gewählt haben, erscheint die Anzeige über 0 auf der Bedienleiste.

Wenn Sie Kochgeschirr von einer aktivierten Kochzone entfernen und vorübergehend beiseite stellen, beginnen die Anzeigen über der entsprechenden Bedienleiste zu blinken. Wenn Sie das Kochgeschirr nicht innerhalb von 60 Sekunden wieder auf die aktivierte Kochzone stellen, wird die Kochzone automatisch deaktiviert.

Um den Kochvorgang fortzusetzen, stellen Sie sicher, dass Sie das Kochgeschirr innerhalb der angegebenen Zeitspanne wieder auf die Kochzonen stellen.

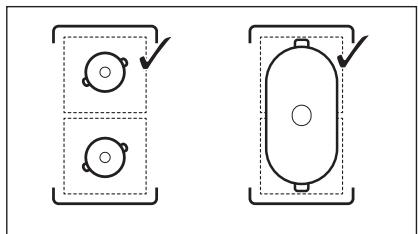

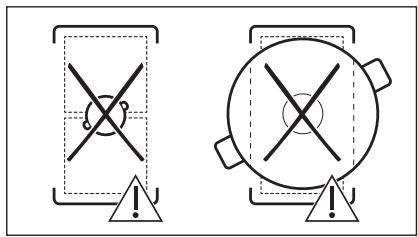

6.3 Verwenden der Kochzonen

Stellen Sie das Kochgeschirr mittig auf die ausgewählte Kochzone.
Induktionskochzonen passen sich automatisch an die große des Kochgeschirrbodens an.

Mit einem großen Kochgeschirr können Sie auf zwei Kochzonen gleichzeitig kochen. Das Kochgeschirr muss die Mitten beider Zonen bedeckenarf aber nicht uber den markierten Bereich hinausragen.Befindet sich das Kochgeschirr zwischen den beiden Mitten, wird die Funktion Bridge nicht eingeschaltet.

6.4 Kochstufe

1. Drücken Sie die gewünschte Kochstufe auf der Einstellskala.

Die Anzeigen oberhalb der Bedienleiste erschinen bis zur gewährten Heizstufe.

1. Um eine Kochzone auszuschalten, drücken Sie 0.

6.5 PowerBoost

These Funktion stellen den Induktionskochzonen zusätzliche Leistung zur Verfügung. Für die Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die Induktionskochzone automatisch wieder auf die höchste Kochstufe um.

Siehe Kapitel „Technische Daten".

Einschalten der Funktion für eine Kochzone: Berühren Sie P.

Ausschalten der Funktion: Ändern Sie die Kochstufe.

6.6 OptiHeat Control (3-stufige Restwärmeanzeige)

WARNING! 三 / 三 ; leuchtet, bes Verbrennung Restwärme.

Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird durch die Hitze des Kochgeschirrs erhitzt.

Die Anzeigen / / erscheinen, wenn eine Kochzone heiß ist. Sie zeigen den Restwärmegrad der Kochzonen an, die Sie gerade verwenden.

Die Anzeige kann ebenso erscheinen:

• für die benachbarten Kochzonen, auch wenn Sie sie nicht benutzen,
• wenn heiBes Kochgeschirr auf die kalte Kochzone gestellt wird,
• wenn das Kochfeld ausgeschaltet ist, aber die Kochzone noch heiß ist.

Die Anzeige erlischt, wenn die Kochzone abgekühlt ist.

6.7 Kurzzeitwecker

Countdown-Timer

Mit dieser Funktion kann festgelegt werden, wie lange eine Kochzone für einen einzelnen Kochvorgang in Betrieb sein soll.

Stellen Sie die Heizstufe für die ausgewählte Kochzone und danach die Funktion ein.

i Sie konnen die Funktion nicht einschalten, wenn die Hob2Hood-Funktion ausgeführrt wird.

1. Drücken Sie 00 entscheidint auf dem Timer-Display.
2. Drücken Sie +oder —, um die Zeit (00 - 99 Minuten) einzustellen.
3. Drücken Sie, um den Timer zu starten oder warten Sie 3 Sekunden. Der Timer beginnnt herunterzuzahlen.

Zum Ändern der Zeit: Wahlen Sie die

Kochzone mit und drucken Sie +oder

Zum Ausschalten der Funktion: Wahlen

Sie die Kochzone mit und drücken Sie Die verbleibende Zeit zahlt ruckwärts auf 00.

Der Timer beendet das Herunterzahlen, ein Signal ertont und 00 blinkt. Die Kochzone wird ausgeschaltet. Drücken Sie ein beliebiges Symbol, um das Signal und das Blinken zu beenden.

Kurzzeit-Wecker

Sie konnen diese Funktion verwenden, wenn das Kochfeld eingeschaltet, die Kochzonen aber nicht in Betrieb sind. Die

Heizstufeneinstellung zeigt 00.

i Sie konnen die Funktion nicht einschalten, wenn die Hob2Hood-Funktion ausgeführrt wird.

1. Drucken Sie
2. Die Zeit wird mit +oder -eingestellt.

Der Timer beendet das Herunterzahlen, ein Signal ertont und 00 blinkt. Drucken Sie ein beliebiges Symbol, um das Signal und das Blinken zu beenden.

Zum Ausschalten der Funktion: Drucken Sie und Die verbleibende Zeit zahlt darüber auf 00.

6.8 Power-Management

Sind mehrere Zonen eingeschaltet und die verbrauchte Leistung überschreitet die Begrenzung der Stromversorgung, teilt diese Funktion die verfügbare Leistung zwischen allen Kochzonen auf, (die mit derselben Phase verbunden sind). Das Kochfeld steuert die Kochstufen, um die Sicherungen der Hausinstallation zu schützen.

Die Kochzonen werden nach Position und Anzahl der Phasen im Kochfeld gruppiert. J每一 Phase darf mit einer maximalen Leistung von belastet werden. Erreicht das Kochfeld die maximale verfügbare Leistung innerhalb einer Phase, wird die Leistung der Kochzonen automatisch reduziert.
- Es wird immer die Heizstufe der zuerst gewährten Kochzone priorisiert. Die verbleibende Leistung wird entsprechend der Reihenfolge der Auswahl auf die anderen Kochzonen aufgeteilt.
- Bei Kochzonen, deren Leistung reduziert ist, blinkt die Bedienleiste und zeit die maximal möglichen Heizstufen an.
Warten Sie, bis das Display aufhört zu blinken, oder verringern Sie die Kochstufe der zuletzt ausgewählten Kochzone. Die Kochzonen arbeiten mit der reduzierten Kochstufe weiter. Ändern Sie bei Bedarf die Kochstufen der Kochzonen manuell.

Siehe Abbildung für mögliche Kombinationen, wie die Leistung unter den Kochzonen verteil werden kann.

6.9 Menüstruktur

Die Tabelle zeigt die Basismenüstruktur.

Benutzereinstellungen

Sym-bol	Einstellung	Mögliche Optio-nen
b	Ton	Ein / Aus (-)
P	Leistungsbegren-zung	15 - 72
h	Abzugshaubenmo-dus	1 - 6
E	Alarm / Fehlerhis-torie	Die Liste der letzten Alarme / Fehler.

Zum Aufrufen der Benutzereinstellungen:

Drucken und halten Sie ①. Dann drucken und halten Sie ②. Die Einstellungen

7. ZUSATZFUNKTIONEN

7.1 Automatische Abschaltung

Die Funktion schaltet das Kochfeld automatisch aus:

• alle Kochzonen sind ausgeschaltet,
• stellen Sie nach dem Einsatz des Kochfelds keine Heizstufe oder Lüfterdrehzahl ein,
• wenn das Bedienfeld mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand (Topf, Tuch usw.) bedeckt ist. Ein Signal ertont und das Kochfeld wird ausgeschaltet. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.

erscheinen auf dem Timer der linken Kochzonen.

Navigieren im Menu: Das Menu besteht aus dem Einstellungssymbol und einem Wert. Das Symbol erscheint auf dem hinteren Timer und der Wert erscheint auf dem vorderen Timer. Um zwischen den

Einstellungen zu navigieren, drücken Sie auf dem vorderen Timer. Um den

Einstellungswert zu ändern, drücken Sie + oder auf dem vorderen Timer.

Um das Menu zu verlassen: Drücken Sie ①.

OffSound Control

Sie können die Töne im Menu > Benutzereinstellungen aktivieren / deaktivieren.

Siehe „Menu-Struktur".

Wenn die TONE ausgeschaltet sind, konnen Sie den Ton immer noch horen, wenn:

• Sie ① berühren,
• der Timer heruntergebnis wird,

• Sie ein inaktives Symbol drucken.

• Wenn das Gerät zu heißt wird (wenn beispielsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder benutzen.

• wenn Sie eine Kochzone nicht ausschalten oder die Kochstufe ändern. Nach einiger Zeit schaltet sich das Kochfeld aus.

Das Verhältnis zwischen der Heizeinstellung und der Zeit, nach der das Gerät ausgeschaltet wird:

Kochstufe	Das Kochfeld schal- tet sich ab nach
1 - 2	6 Stunden
3 - 4	5 Stunden
5	4 Stunden
6 - 9	1,5 Stunden

7.2 Pause

Mit dieser Funktion werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe geschählt.

Wenn die Funktion in Betrieb ist, kann ① und || verwendet werden. Alle anderen Symbole des Bedienfelds sind verriegelt.

Die Funktion unterbricht nicht die Timer-Funktionen.

1. Zum Aktivieren der Funktion: Drucken Sie II.

Die Kochstufe wird auf 1 reduziert.

1. Drücken Sie zum Ausschalten der Funktion |

Die vorherige Heizstufe wird aktiviert.

7.3 Verriegelung

Sie konnen das Bedienfeld sperren, während das Kochfeld eingeschaltet ist. Dadurch wird verhindert, dass die Heizstufe.

Stellen Sie zuerst die Heizstufe.

Zum Aktivieren der Funktion: Drucken Sie

Zum Ausschalten der Funktion: Drucken Sie erneut.

Die Funktion wird deaktiviert, wenn Sie das Kochfeld ausschalten.

7.4 Kindersicherung

These Funktion verhindert eine versehentliche Bedienung des Kochfelds.

Zum Aktivieren der Funktion: Drucken Sie ① . Nehmen Sie keine Wärmeeingstellung.

Drücken und halten Sie 3 Sekunden lang gedrückt, bis die Anzeige über dem Symbol

erscheint. Schalten Sie das Kochfeld mit ① aus.

Wenn Sie das Kochfeld ausschalten,bleibt die Funktion Weiterhin aktiv.Die Anzeige uber ist eingeschaltet.

Zum Deaktivieren der Funktion: Drucken Sie ①. Nehmen Sie keine

Wärmeinstellung. Drücken und halten Sie

3 Sekunden lang gedrückt, bis die Anzeige über dem Symbol erlischt. Schalten Sie das Kochfeld mit ① aus.

Kochen mit aktivierter Funktion: Drucken

Sie ①, dann für 3 Sekunden, bis die Anzeige über dem Symbol erlischt. Sie können das Kochfeld in Betrieb nehmen. Diese Funktion wird erneut eingeschaltet, sobald das Kochfeld mit ① ausgeschaltet wird.

7.5 Bridge

Die Funktion wird eingeschaltet, wenn der Topf die Mitten beider Kochzonen bedeckt. Weitere Informationen zur korrekten Platzierung des Kochgeschirrs finden Sie unter „Verwendung der Kochzonen".

These Funktion verbindet zwei Kochzonen und sie Funktionieren als eine.

Stellen Sie zuerst die Kochstufe für eine der Kochzonen ein.

Zum Aktivieren der Funktion für linke /rechte Kochzonen: Berühren Sie 日 / [

Zum Einstellen oder Andern der Wärmeinstellung berühren Sie einen der links/rechts gelegen den Steuersensoren.

Zum Ausschalten der Funktion: Berühren Sie / [■. Die Kochzonen arbeiten unabhängig voininander.

7.6 Hob²Hood

These innovative automatische Funktion verbindet das Kochfeld mit einer speziellen

Dunstabzugshaube. Das Kochfeld und die DunstabzugshaubeCOMMUNIZIEREN mit Hilfe von Infrarotsignalen.Die Drehzahl des Lufters wird automatisch eingestellt. Sie richtet sich nach dem eingestellen Modus und der Temperatur des heildesten Kochgeschirrs auf dem Kochfeld. Sie konnen den Luftfer auch manuell vom Kochfeld bedieren.

Bei den meisten
Dunstabzugshauben ist das
Fernsteuerungssystem
werkseitig ausgeschelt.
Aktivieren Sie es, bevor Sie die Funktion einschalten. Weitere Informationen finden Sie in der Anleitung der Dunstabzugshaube.

Automatische Bedienung der Funktion
Stellen Sie für den automatischen Betrieb der Funktion den Modus auf H1 - H6. Das Kochfeld ist standardmäßig auf H5 eingestellt. Die Dunstabzugshaube reagiert, wenn Sie das Kochfeld bedieren. Das Kochfeld misst die Temperatur des Kochgeschirrs automatisch und passst die Geschwindigkeit des Lufters an.

Automatikmodi

	Automatische Beleuch-tung	Kochen1)	Braten2)
Modus H0	Aus	Aus	Aus
Modus H1	Ein	Aus	Aus
Modus H2 3)	Ein	Lüfterge-schwindig-keit 1	Lüfterge-schwindig-keit 1
Modus H3	Ein	Aus	Lüfterge-schwindig-keit 1
Modus H4	Ein	Lüfterge-schwindig-keit 1	Lüfterge-schwindig-keit 1
Modus H5	Ein	Lüfterge-schwindig-keit 1	Lüfterge-schwindig-keit 2

	Automatische Beleuch-tung	Kochen1)	Braten2)
Modus H6	Ein	Lüfterge-schwindig-keit 2	Lüfterge-schwindig-keit 3

1) Das Kochfeld erkennt, dass gekocht wird, und regelt die Lüftergeschwindigkeit je nach eingestellt Automatikmodus.
2) Das Kochfeld erkennt, dass gebraten wird, und regelt die Lüftergeschwindigkeit je nach eingestellt Automatikmodus.
3) Dieser Modus schaltet den Lüfter und die Beleuchtung ein und verlást sich nicht auf die Temperatur.

Ändern des Automatikmodus

1. Schalten Sie das Kochfeld aus.
2. Drücken Sie ① 3 Sekunden lang. Das Display wird ein- und ausgeschaltet.
3. Drücken Sie 3 Sekunden lang.
4. Drücken Sie wiederholt, bis h aufleuchtet.
5. Drücken Sie auf + des Timers, um einen Automatikmodus auszuwahlen.

Schalten Sie den Automatikmodus der Funktion aus, um die Dunstabzugshaube direkt einzuschalten.

Wenn Sie das Garen beenden und das Kochfeld ausschalten, kann die Dunstabzugshaube noch über einen bestimmen Zeitraum laufen. Nach dieser Zeit schaltet das System den Lüfter automatisch aus. Während der folgenden 30 Sekunden kann der Lüfter nicht wieder eingeschaltet werden.

Manuelle Bedienung der Lüftergeschwindigkeit

Sie konnen die Funktion auch manuell bedieren. Drücken Sie hierzu AUTO, wenn das Kochfeld eingeschaltet ist. Dies deaktiviert den Automatikbetrieb und Sie konnen die Lüftergeschwindigkeit manuelländern. Durch

Drucken von erhöht sich die Lüftergeschwindigkeit um eine Stufe. Wenn Sie die Intensivstufe gewählt haben und erneut drucken, wird die Lüftergeschwindigkeit auf 0 gesetzt und die Dunstabzugshaube deaktiviert. Drucken Sie AUTO, um die Lüftergeschwindigkeit 1 wieder einzustellen.

Zum Einsatz des Automatikbetriebs schalten Sie das Kochfeld aus und wieder ein.

8. TIPPS UND HINWEISE

WARNING!

Siehe Kapitel
Sicherheitshinweise.

8.1 Kochgeschirr

Bei Induktionskochzonen
erzeugt ein starkes
Elektromagnetfeld die Hitze im
Kochgeschirr sehr schnell.

Benutzen Sie für die Induktionskochzonen geeignetes Kochgeschirr.

• Der Boden des Kochgeschirrs muss sodick und flach wie möglich sein.
• Stellen Sie sicher, dass die Topfböden sauber sind, bevor Sie sie auf das Kochfeld stellen.
  Um Kratzer zu vermeiden, darf der Topf nicht auf dem Keramikglas verschoben werden.

Kochgeschirrmaterial

• geeignet: Gusseisen, Stahl, Stahlemail, Edelstahl, Boden aus mehreren Schichten verschiedener Materialien (vom Hersteller als geeignet gekennzeichnet).
• nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.

Kochgeschirr eignet sich fur Induktionskochfelder, wenn:

• Wasser sehr schnell auf einer Kochzone kocht, die auf die höchste Erhitzungsstufe geschalteit ist.

Einschalten der Beleuchtung

Sie konnen das Kochfeld so einstellen, dass die Beleuchting automatisch eingeschaltet wird, wenn Sie das Kochfeld einschalten. Stellen Sie hierzu den Automatikmodus auf H1 - H6 ein.

Die Beleuchtung der Dunstabzugshaube schaltet sich 2 Minuten nach dem Ausschalten des Kochfelds aus.

• Ein Magnet auf den Boden des Kochgeschirrszieht.

Abmessungen des Kochgeschirrs

• Induktionskochzonen passen sich automatisch an die Grübe des Kochgeschirrbodens an.
  Die Kochzoneneffizienz hangt vom Durchmesser des Kochgeschirrs ab. Kochgeschirr mit einem Durchmesser kleiner als das Minimum erhalten nur einen Teil der von der Kochzone erzeugten Leistung.
• Verwenden Sie aus Sicherheitsgründen und für optimale Kochergebnisse nicht mehr Kochgeschirr als in der „Spezifikation der Kochzonen" angegeben. Vermeiden Sie es, Kochgeschirr während des Kochvorgangs in die Höhe des Bedienfelds zu stellen. Dies können sich auf die Funktionseweise des Bedienfelds auswirken oder die Kochfeldfunktionen versehentlich aktivieren.

Siehe hierzu „Technische Daten".

8.2 Betriebsgeräusche

Es gibt verschiedene Betriebsgeräusa:

• Knacken: Das Kochgeschirr besteht aus entsprechenden Materialien (Sandwichkonstruktion).
• Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschalte t und das

Kochgeschirr besteht aus Unterschiedlichen Materialien (Sandwichkonstruktion).

Summen: Sie haben die Kochzone auf eine hohe Stufe geschalte.
- Klicken: Elektrisches Umschalten.
Zischen, Surren: Der Ventilator lauft.

Die Gerausche sind normal und weisen nicht auf eine Störung hin.

8.3 Öko Timer (Öko-Timer)

Um Energie zu sparen, schaltet sich die Kochzonenheziehung vor dem Signal des Kurzzeitmessers ab. Die Abschaltzeit hängt von der eingestillten Kochstufe und der Gardauer ab.

8.4 Beispiele für Kochanwendungen

Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer hohenen Kochstufe steigt der Energieverbrauch nicht proportional an. Das bedeutet, dass eine Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Häfte ihrer maximalen Leistung verbraucht.

Die Angaben in der Tabelle sind Richtwerte.

Kochstufe	Verwendung für:	Dauer (Min.)	Tipps
1	Warmhalten von gekochen Speisen.	nach Be-darf	Legen Sie einen Deckel auf das Koch-geschirr.
1 - 2	Sauce Hollandaise, Schmelzen: Butter, Schokolade, Gelatine.	5 - 25	Von Zeit zu Zeit rühren.
1 - 2	Stocken: Lockere Omeletts, gebacke-ne Eier.	10 - 40	Mit einem Deckel garen.
2 - 3	Köcheln von Reis und Milchgerichten, Erhitzen von Fertiggerichten.	25 - 50	Mindestens doppelte Menge Flüssig-keit zum Reis geben, Milchgerichte nach der Häfte der Zeit umrähen.
3 - 4	Dünsten von Gemüse, Fisch, Fleisch.	20 - 45	Einige Esslöffel Flüssigkeit zugeben.
4 - 5	Kartoffeln dünsten.	20 - 60	Max. ¼ l Wasser für 750 g Kartoffeln verwenden.
4 - 5	Kochen Sie größere Mengen an Le-bensmitteln, Eintopfgerichten und Sup-pen.	60 - 150	Bis zu 3 l Flüssigkeit plus Zutaten.
6 - 7	Sanfte Braten: Schnitzel, Cordon bleu, Kotelett, Frikadellen, Bratlürste, Leber, Mehlschwitze, Eier, Pfannku-chen, Krapfen.	nach Be-darf	Nach der Häfte der Zeit wenden.
7 - 8	Scharfes Braten, Rösti, Lendenstücke, Steaks.	5 - 15	Nach der Häfte der Zeit wenden.
9	Wasser kochen, Nudeln kochen, Fleisch anbraten (Gulasch, Schmorbraten), Frittieren von Pommes frites.
P	Kochen Sie große Mengen Wasser. PowerBoost ist eingeschaltet.

8.5 Tipps und Hinweise für Hob²Hood

Bei der Bedienung des Kochfelds mit der Funktion:

Schützen Sie die Dunstabzugshaube vor direktem Sonnenlicht.
- Stellen Sie kein Halogenlicht auf die auf die Dunstabzugshaube.
- Decken Sie das Bedienfeld des Kochfelds nicht ab.
- Unterbrechen Sie den Signafluss zwischen dem Kochfeld und der Dunstabzugshaube nicht (z. B. mit der Hand, einem Kochgeschirrgriff oder großen Topf). Siehe Abbildung.

Die unten abgebildete Haube dient nur für Illustrationszwecke.

i Andere ferngesteuerte Geräte konnen das Signal blockieren. Verwenden Sie keine derartigen Geräte in der Nähe des Kochfeldes, wenn Hob?Hood eingeschaltet ist.

Dunstabzugshauben mit der Funktion Hob2Hood

Das gesamte Sortiment an
Dunstabzugshauben, die mit dieser Funktion ausgestattet sind, finden Sie auf unserer Kunden-Website. Electrolux
Dunstabzugshauben, die mit dieser Funktion ausgestattet sind, haben das Symbol AUTO.

9. REINIGUNG UND PFLEGGE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

9.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.

• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

• Verwenden Sie einen speziellen Reinigungsschaber für das Glas.

9.2 Reinigen des Kochfelds

• Sofort entfernen: Geschmolzener Kunststoff, Plastikfolie, Salz, Zucker und Lebensmittel mit Zucker, sonst kann der Schmutz das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht. Den speziellen Reinigungsschaber schrag zur Glasfläche ansetzen und über die Oberfläche bewegen.
• Entfernen, wenn das Kochfeld ausreichend kuhl ist: Kalksteinringe,

Wasserringe, Fettflecken, glanzende metallische Verfürbung. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

• Entfernen Sie glänzende metallische Verfärbung: Benutzen Sie für die Reinigung der Glasoberfläche ein mit einer Lösung aus Essig und Wasser angefeuchtetes Tuch.

10. FEHLERSUCHE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

10.1 Was zu tun ist, wenn ...

Störung	Mögliche Ursache	Problembehebung
Das Kochfeld kann nicht eingeschaltet oder bedient werden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsvorsorgung angeschlossen.	Prüfen Sie, ob das Kochfeld ordnungs-gemäß an die Spannungsvorsorgung angeschlossen ist.
	Die Sicherung ist durchgebrannt.	Vergewissem Sie sich, dass die Sichte-rung die Ursache für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine qualifizierte Elektrofachkraft.
	Sie haben die Kochstufe nicht inner-halb von 60 Sekunden eingestellt.	Schalten Sie das Kochfeld erneut ein und stellen Sie die Kochstufe ein, bevor 60 Sekunden verstrichen sind.
	Sie haben 2 oder mehr Sensorfelder gleichzeitig berührt.	Berühren Sie nur ein Sensorfeld.
	Pause ist eingeschaltet.	Siehe „Täglicher Gebrauch".
	Auf dem Bedienfeld befinden sich Wasser- oder Fettspritzer.	Reinigen Sie das Bedienfeld.
Es ist ein konstanter Piepton zu horen.	Unsachgemäß elektrischer An-schluss.	Trennen Sie das Kochfeld von der Stromversorgung. Wenden Sie sich an eine Elektrofachkraft zur Überprüfung der Installation.
Sie können die höchste Kochstu-fe für eine der Kochzonen nicht einschalten.	Die anderen Kochzonen verbrau-chen die maximal verfügbare Leis-tung. Ihr Kochfeld Funktioniert einwandfrei.	Reduzieren Sie die Leistung der andere- ren Kochzonen, die an dieselbe Phase angeschlossen sind. Siehe „Leistungs-begrenzung".
Ein akustisches Signal erdtont und das Kochfeld wird ausgeschaltet. Wenn das Kochfeld ausgeschal-tet ist, erdtont ein akustisches Sig-nal.	Sie haben etwas auf ein oder mehrere Sensorfelder gestellt.	Entfern Sie den Gegenstand von den Sensorfeldern.
Das Kochfeld wird ausgeschelt.	Sie haben etwas auf das Sensorfeld ➀ gestellt.	Entfernen Sie den Gegenstand von dem Sensorfeld.
Die Restwärmeanzeige faktio-niert nicht.	Die Kochzone ist nicht frei, da sie nur kurze Zeit in Betrieb war oder der Sensor ist beschädigt.	Wenn die Kochzone lange genug be-triben wurde, um frei zu sein, wen-den Sie sich an ein autorisiertes Kun-denzentrum.
	Sie benutzen einen sehr großeu Topf, der das Signal blockiert.	Verwenden Sie einen kleineren Topf, wechseln Sie die Kochzone oder be-dienen Sie die Dunstabzugshaube ma-nuell.
Das Bedienfeld führt sich frei an.	Das Kochgeschirr ist zu groß oder Sie legen es zu nah an das Bedien-feld.	Stellen Sie großees Kochgeschirr nach Möglichkeit auf die hinteren Kochzo-nen.
Es ertont kein Signalton, wenn Sie die Sensorfelder des Bedien-felds berühren.	Der Ton ist ausgeschaltet.	Schalten Sie den Ton ein. Siehe „Täg-licher Gebrauch".
Die Anzeige über dem Symbol leuchtet auf.	Kindersicherung oder Verriegelung ist eingeschaltet.	Siehe „Täglicher Gebrauch".
Die Einstellskala blinkt.	Es befindet sich kein Kochgeschirr auf der Kochzone oder die Kochzo-ne ist nicht vollständig bedeckt.	Stellen Sie das Kochgeschirr so auf die Kochzone, dass sie vollständig be-deckt wird.
	Sie verwenden ungeeignetes Koch-geschirr.	Verwenden Sie Kochgeschirr geeignet für Induktionskochfelder. Siehe „Tipps und Hinweise".
	Der Durchmesser des Kochgeschirr-bodens ist zu Klein für die Kochzone.	Verwenden Sie Kochgeschirr mit den richtigen Abmessungen. Siehe hierzu „Technische Daten".
E und eine Zahl werden ange-zeigt.	Es ist ein Fehler im Kochfeld aufge-treten.	Schalten Sie das Kochfeld aus und nach 30 Sekunden wieder ein. Wenn E erneut erscheidt, trennen Sie das Kochfeld von der Spannungsvorsor-gung. Schalten Sie nach 30 Sekunden das Kochfeld wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Service-zentrum.

10.2 Wenn Sie keine Lösung finden ...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an ihren Handler oder einen autorisierten Kundendienst. Geben Sie die Daten auf dem Typenschild an. Vergewissern Sie sich, dass Sie das Kochfeld richtig bedient haben. Wenn die

Wartung von einem Servicetechniker oder einem Handler nicht kostenlos erfolgt, ist auch während der Garantiezeit eine Gebühr zu entrichten. Die Informationen über Garantiezeitraum und autorisierte Kundendienststellen finden Sie in der Garantieborschüre.

11. TECHNISCHE DATEN

11.1 Typenschild

Modell EIV84550

Typ 62 D5A 01 AA

Induktion 7.2 kW

Ser.-Nr.

ELECTROLUX

Produkt-Nummer (PNC) 949 599 200 00

220-240V/400V2N50Hz

Hergestellt in: Deutschland

7.2 kW

C∈

11.2 Technische Daten der Kochzonen

Kochzone	Nennleistung (höchste Kochstufe) [W]	PowerBoost [W]	PowerBoost maximale Ein-schaltdauer [Min.]	Durchmesser des Kochge-schirrs [mm]
Vorne links	2300	3200	10	125 - 180
Hinten links	2300	3200	10	125 - 210
Vorne mittig	2300	3200	10	125 - 210
Vorne rechts	2300	3200	10	125 - 180
Hinten rechts	2300	3200	10	125 - 210

Die Leistung der Kochzonen kann leicht von den Daten in der Tabelle abweichen. Sie ändert sich mit dem Material und den Abmessungen des Kochgeschirrs.

Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größter als der in der Tabelle angegebene Wert ist.

12. ENERGIEEFFIZIENZ

12.1 Produktinformationen*

Modellbezeichnung		EIV84550
Kochfeldtyp		Einbau-Kochfeld
Anzahl der Kochzonen		5
Heiztechnik		Induktion
Durchmesser der kreisforderigen Kochzonen (Ø)	Vorne mittig	21,0 cm
Länge (L) und Breite (B) der nicht kreisforderigen Kochzone	Vorne links	L 22,3 cm B 22,0 cm
Länge (L) und Breite (B) der nicht kreisforderigen Kochzone	Hinten links	L 22,3 cm B 22,0 cm
Länge (L) und Breite (B) der nicht kreisförmigen Kochzone	Vorne rechts	L 22,3 cm B 22,0 cm
Länge (L) und Breite (B) der nicht kreisförmigen Kochzone	Hinten rechts	L 22,3 cm B 22,0 cm
Energieverbrauch pro Kochzone (EC electric coo-king)	Vorne links	179,6 Wh/kg
	Hinten links	189,1 Wh/kg
	Vorne mittig	189,1 Wh/kg
	Vorne rechts	187,3 Wh/kg
	Hinten rechts	189,1 Wh/kg
Energieverbrauch des Kochfelds (EC electric hob)		186,8 Wh/kg

• Für die Europäische Union gemäß EU-Richtlinie EU 66/2014. Für Weißrussland gemäß STB 2477-2017 Anhang A. Für die Ukraine gemäß 742/2019.

EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Leistung.

Die Energiemessungen der Kochflächen wurden an den Markierungen der entsprechenden Kochzonen vorgenommen.

12.2 Energie sparen

Sie konnen Energie beim tätiglichen Kochen sparen, wenn Sie den folgenden Hinweisen folgen.

13. UMWELTITIPPS

Recyclen Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

• Wenn Sie Wasser erhitzen, verwenden Sie nur die Menge, die Sie benötigen.
• Legen Sie nach Möglichkeit immer Deckel auf das Kochgeschirr.
• Stellen Sie das Kochgeschirr direkt in die Mitte der Kochzone.
• Nutzen Sie die Restwärme, um Speisen warm zu halten oder zum Schmelzen.

mit diesen Symbol nicht mit dem Hausmull. Bringen Sie das Gerät zu Ihr örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Prierez kábla 1,5 mm²
