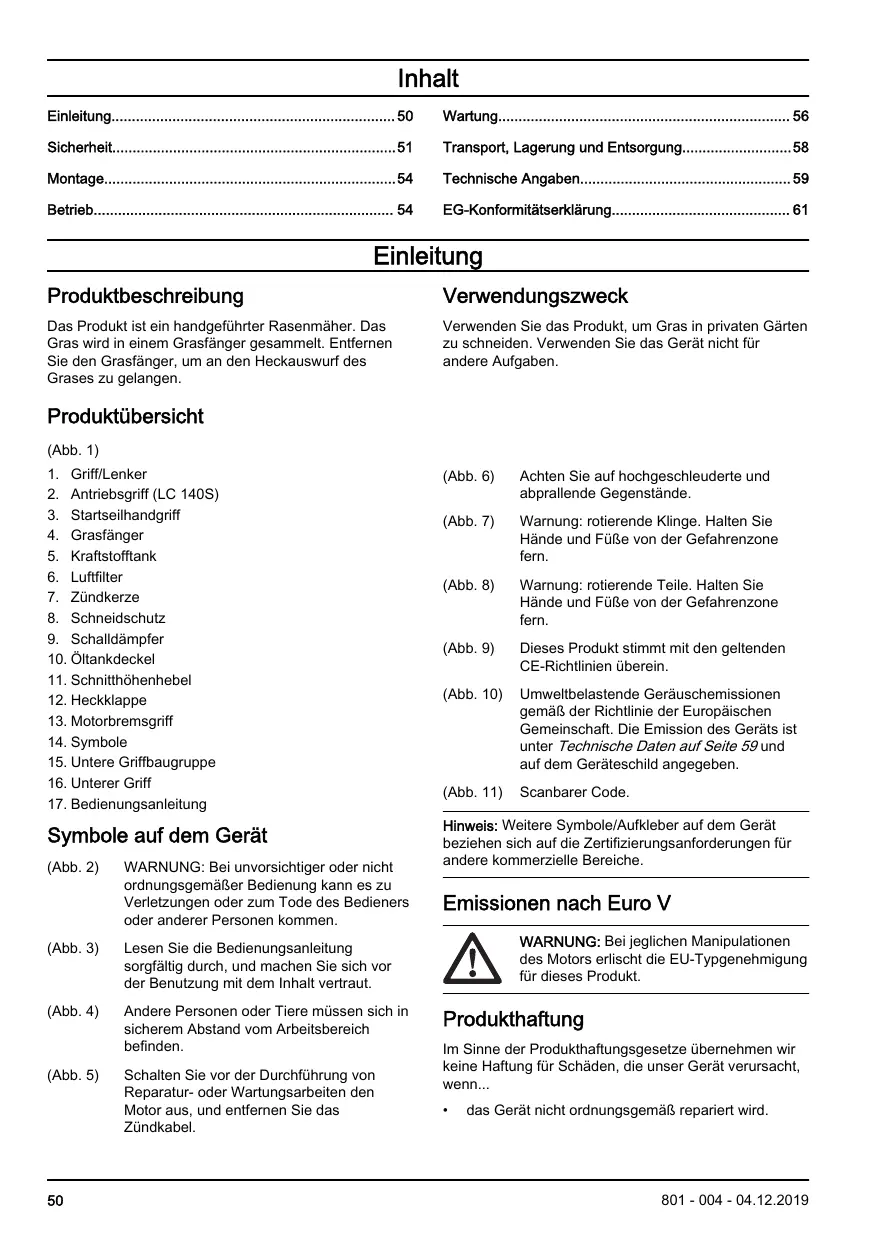

Einleitung

Produktbeschreibung

Das Produkt ist ein handgeführter Rasenmaher. Das Gras wird in einem Grasfänger gesammelt. Entfern Sie den Grasfänger, um an den Heckauswurf des Grases zu gelangen.

Produktübersicht

(Abb. 1)

1. Griff/Lenker
2. Antriebsgriff (LC 140S)
3. Startseilhandgriff
4. Grasfanger
5. Kraftstoffank
6. Luftfilter
7. Zündkerze
8. Schneidschutz
9. Schalldampfer
10. Öltankdeckel
11. Schnittthohenhebel
12. Heckklappe
13. Motorbremsgriff
14. Symbole
15. Untere Griffbaugruppe
16. Unterer Griff
17. Bedienungsanleitung

Symbole auf dem Gerät

(Abb. 2) WARNUNG: Bei unvorsichtiger oder nicht ordnungsgemäßer Bedienung kann es zu Verletzungen oder zum Tode des Bedieners oder anderer Personen kommt.
(Abb. 3) Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut.
(Abb.4) Andere Personen oder Tiere,müssen sich in sicherem Abstand vom Arbeitsbereich befinden.
(Abb. 5) Schalten Sie vor der Durchführung von Reparatur- oder Wartungsarbeiten den Motor aus, und halten Sie das Zündkabel.

Verwendungszweck

Verwenden Sie das Produkt, um Gras in privaten Gärten zu schneiden. Verwenden Sie das Gerät nicht für andere Aufgaben.

(Abb. 6) Achten Sie auf hochgeschleuderte und abprallende Gegenstände.
(Abb. 7) Warning: rotierende Klinge. Halten Sie Hände und Fuß von der Gefahrenzone fern.
(Abb. 8) Warning: rotierende Teile. Halten Sie Hände und Fuß von der Gefahrenzone fern.
(Abb. 9) Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.
(Abb. 10) Umweltbelastende Gerauschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Geräts ist unter Technische Daten auf Seite 59 und auf dem Geräteschild angegeben.
(Abb. 11) Scanbarer Code.

Hinweis: Weitere Symbole/Aufkreber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für andere kommerzielle Bereiche.

Emissionen nach Euro V

WARNING: Bei jeglichen Manipulationen des Motors erlischt die EU-Typgenehmigung für diese Produkte.

Produkthaftung

Im Sinne der Produktthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

das Gerät nicht ordnungsgemäß repariert wird.

das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
- ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonderss wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNING: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in dieser Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in thism Handbuch die Gefahr von Schaden am Gerät, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitschinweise nicht befolgt werden, kann this zu Verletzungen oder zum Tod führen.
• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmen Bedingungen auf die Funktionseweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefähr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollen den Personen mit einem medizinischen Implantat vor der Nutzung these Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nicht sich sind, wie Sie das Gerät in einer bestimmten Situation zu bedieten ist, unterbrechen Sie die Arbeit und wenden sich an ihren Husqvarna Handler, bevor Sie fortfahren.
  Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Halten Sie das Gerät sauber. Stellen Sie sicher, dass Symbole und Aufkleber deutlich lesbar sind.

• Lassen Sie keine andere Person das Gerät verwenden, es sei dann, Sie haben sich zuvor vergewissert, dass diese Person den Inhalt der Bedienungsanleitung gelesen und verstanden hat.
• Lassen Sie nicht zu, dass Kinder das Gerät verwenden.
• Halten Sie Kinder vom Arbeitsbereich fern. Es muss immer ein verantwortlicher Erwachsener anwesend sein.
• Erlauben Sie nicht, dass Personen ohne Kennnis der Anweisungen das Gerät bedieten.
• Stellen Sie sichere, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit theses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.
• Verwenden Sie das Gerät nicht, wenn Sie mäde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich negativ auf ihre Sehbraft, ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.
• Verwenden Sie das Gerät nicht, wenn es defekt ist.
• Verändern oder verwenden Sie diese Gerät nicht, wenn die Möglichkeit besteht, dass andere es verändert haben.

Sicherheit im Arbeitsbereich

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzten.

• Entfern den Sie Gegenstände wie Äste, Zweige und Steineaus dem Arbeitsbereich, bevor Sie das Produkt verwenden.
• Gegenstände, die auf die Schneidausrüstung treffen, können herausgeschleudert werden und Personen und Gegenständen Schaden zufugen. Halten Sie andere Personen und Tiere in einem sicheren Abstand zum Produkt.

• Benutzen Sie das Produkt niemals bei schlechtem Wetter wie Nebel, Regen, starkem Wind, intensiver Kälte und bei der Gefahr eines Blitzeinschlags. Die Verwendung des Produkts bei schlechtem Wetter oder an feuchten oder nassen Stellen ist anstrengend. Schlechetes Wetter kann gefährliche Zustände wie rutschige Oberflächen verursachen.

• Achten Sie auf Personen, Gegenstände und Situationen, die einen sicheren Betrieb des Produkts verhindern können.

• Achten Sie auf Hindernisse wie Wurzeln, Steine, Zweige, Lächer und Gräben. Langes Gras kann Hinderisse verdecken.
• Das Mühen von Gras an Steigungen kann gefährlich sein. Verwendten Sie das Produkt nicht in einem Gliende mit einer Neigung von mehr als 15^ .
• Betreiben Sie das Produkt quer zum Hang. Bewegen Sie sich nicht nach oben und nach unten.
• Seien Sie vorsichtig, wenn Sie um versteecke Ecken oder Objekte herum fahren, die ihre frei Sichte verhinden.

Arbeitssicherheit

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie theses Produkt nur zum Mähen von Rasenflächen. Es ist nicht erlaubt, das Produkt für andere Aufgaben zu verwenden.
• Benutzen Sie eine persönliche Schutzausrüstung. Siehe Personalische Schutzausrüstung auf Seite 52.
• Stellen Sie sichere, dass Sie wissen, wie der Motor in einem Notfall schnell gestoppt werden kann.
• Starten Sie den Motor niemals in einem geschlossenen Raum oder in der Höhe von brennbarem Material. Die Motorabgase sind frei und können Funken enthalten, die einen Brand verursachen können.
• Starten Sie das Produkt nicht, bevor die Klinge und alle Abdeckungen korrekt befestigt sind. Eine falsch befestigte Klinge kann sich losen und Personenschaden verursachen.
• Stellen Sie sicher, dass die Klinge nicht auf Gegenstände wie Steine und Wurzeln trifft. Dies kann die Klinge beschädigen und die Motorwelle verbiegen. Eine verbogene Achse führt zu starken Vibrationen und birgt ein hohes Risiko, dass die Klinge sich lost.
• Wenn die Klinge auf ein Objektiv trifft oder Vibrationen außtreten, müssen Sie das Produkt sofort abstellen. Ziehen Sie das Zündkabel von der Zündkerze ab. Untersuchen Sie das Produkt auf beschädigte Teile. Reparieren Sie Schäden oder halten Sie einen autorisierten Kundendienst die Reparatur durchführten.
• Befestigen Sie die Motorbremse niemals fest am Griff, wenn der Motor lauft.
• Stellen Sie das Produkt auf eine stabile, flache Oberfläche und starten Sie es. Stellen Sie safer, dass die Klinge nicht den Boden oder ein anderes Object berührt.

• Bleiben Sie immer hinter dem Produkt, wenn Sie es betreiben.

• Lassen Sie alle Räder auf dem Boden bleiben und halten Sie den Griff mit 2 Handen, wenn Sie das Produkt betreiben. Halten Sie Hände und Fuß von den rotierenden Rasenmaherklingen fern.

• Kippen Sie das Produkt nicht, wenn der Motor lauft.
• Seien Sie vorsichtig, wenn Sie das Produkt nach halten ziehen.
• Hebien Sie das Produkt nicht hoch, wenn der Motor lauft. Wenn Sie das Produkt anheben,müssen, schalten Sie zunachst den Motor aus undziehen Sie das Zündkabel von der Zündkerze ab.
• Gehen Sie nicht rückwärts, wenn Sie das Produkt betreiben.
• Stellen Sie den Motor ab, wenn Sie sich über Bereiche ohne Gras bewegen, zum Beispiel Wege aus Kies, Stein und Asphalt.
• Rennen Sie nicht mit dem Produkt, wenn der Motor lauft. Gehen Sie immer, wenn Sie das Produkt benutzen.
• Stellen Sie den Motor ab, bevor Sie die Schnitthöhe verändern. Verändern Sie die Einstellungen niemals, wenn der Motor lauft.
• Lassen Sie das Produkt niemals aus den Augen, wenn der Motor lauft. Stellen Sie den Motor ab und stellen Sie safer, dass sich die Schneidausrüstung nicht dreht.

Sicherheitshinweise für den Betrieb

Persönliche Schutzausrücktung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Die personliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, verminderter aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihr hem Handler bei der Auswahl der wichtigen Ausrüstung unterstützen.
Tragen Sie einen Gehorschutz, wenn der Gerauschpegel higher als 85 dB ist
Tragen Sie rutschfeste Sicherheitsstiefel oder schuhe. Verwendten Sie keine offen den Schuhe, und gehen Sie nicht barfuß.
Tragen Sie schwere, lange Hosen.
Tragen Sie bei Bedarf Schutzhandschuhe, beispisseweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzten.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.

• Führn Sie regelmäßige eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an ihre Husqvarna-Servicewerkstatt.

So überprüfen Sie den Schneidschutz

Der Schneidschutz verringt Vibrationen im Gerät und das Verletzungsrisiko durch die Klinge.

• Untersuchen Sie die Schneidewerkabdeckung, um Sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt.

Motorbremsgriff

Der Motorbremshebel stoppt den Motor. Wenn der Motorbremshebel losgelassen wird, stoppt der Motor.

Um eine Inspektion der Motorbremse durchzuführen, starten Sie den Motor und{lassen dann den Motorbremshebel los. Wenn der Motor nicht innerhalb von 3 Sekunden stoppt, lassen Sie die Motorbremse von einer autorisierten Husqvarna Serviceworkstatt einstellen.

(Abb. 12)

Schalldämpfer

Der Schalldämpfer sentkdt den Geräuschpegel so weit wie möglich und halt die Abgase des Motors vom Anwender fern.

Verwenden Sie das Gerät nicht, wenn der Schalldämpfer fehlt oder defekt ist. Ein defekter Schalldämpfer erhöht den Gerauschpegel und die Brandgefahr.

WARNING: Der Schalldampfer wird während und nach Gebrauch und wenn der Motor im Leerlauf lauft, sehr heißt. Seien Sie in der Höhe von entzündlichen Materialien und/oder Dampfen besonders vorsichtig, um Brandgefahr zu verhindern.

Sicherer Umgang mit Kraftstoff

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzten.

• Starten Sie das Gerät nicht, wenn sich Kraftstoff oder Öl darauf befindet. Entfern den Sie den unerwänschten Kraftstoff bzw. das Öl und halten Sie das Gerät trocknen.
• Wechseln Sie sofort die Kleidung, wenn Sie Kraftstoff darauf verschütten.

• Lassen Sie keinen Kraftstoff auf ihren Körper gelangen, dann this kann zu Verletzungen führen. Wenn Kraftstoff auf ihre Haut gelamt, waschen Sie diesen mit Wasser und Seite ab.

• Starten Sie das Gerät nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undchtigkeiten.

• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist feuergeführlich, und die Dämpfe sind explosiv und konnen zu Verletzungen oder soger zum Tod führen.
• Atmen Sie die Kraftstoffdämpfe nicht ein, dann sie sind gesundheitsschädigend. Achten Sie auf ausreichende Belüfung.
• Rauchen Sie nicht in der Höhe des Kraftstoffs oder des Motors.
• Stellen Sie keine bereits Gegenstände in der Nähe des Kraftstoffs oder Motors ab.
• Fällen Sie keinen Kraftstoff nach, während der Motor lauft.
• Vergewissem Sie sich, dass der Motor abgekühlt ist, bevor Sie Kraftstoff nachfüllen.
• Öffnen Sie vor dem Nachfüllen den Tankdeckel langsam und halten Sie den Druck vorsichtig entweichen.
• Füllen Sie keinen Kraftstoff in den Motor, wenn Sie sich in einem Innenaum befinden. Eine mangelhafte Luftzirkulation kann zu schweren oder tödlichen Verletzungen durch Erstücken oder eine Kohlenmonoxidvergifting führen.
• Schrauben Sie den Kraftstoffkandeckel fest zu.
  Wenn der Tankverschluss nicht fest zugeschraubt ist, besteht Feuergefahr.
• Bewegen Sie das Produkt vor dem Starten mindestens 3 m von der Stelle fort, an der Sie den Tank befüllt hatten.
• Füllen Sie den Kraftstofftank nicht vollständig auf. Durch Hitze dehnt sich der Kraftstoff aus. Lassen Sie deshalb einen Freiraum im oberen Bereich des Kraftstofftanks.

Sicherheitshinweise für die Wartung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzten.

Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giffiges und sehr gefährliches Gas. Starten Sie den Motor nicht in Innernräumen oder in geschlossenen Räumen.
- Bevor Sie an dem Produkt eine Wartung durchführren, schalten Sie den Motor aus undziehen Sie das Zündkabel von der Zündkerze ab.
- Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung durchfuhren. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.
Zubehrorteile und Änderungen am Produkt, die vom Hersteller nicht genehmigt wurden, konnen zu schweren Verletzungen oder zum Tod führen. Verändern Sie das Produkt nicht. Verwenden Sie immer Teile, die vom Hersteller genehmigt wurden.

• Wenn die Wartung nicht ordnungsgemäß und regelmäßiger erfolgt, erhöht sich die Verletzungsgefahr und das Risiko für eine Beschäftigung des Produkts.
• Führn Sie die Wartung nur gemäß dieser Betriebsanleitung durch. Alle anderen

Wartungsarbeiten müssen von einer autorisierten Husqvarna Servicewerkstatt durchgeführt werden.

• Lassen Sie eine autorisierte Husqvarna Serviceworkstatt das Produkt regelmäßig warten.
• Ersetzen Sie beschädigte, abgenutzte oder defekte Teile.

Montage

Für die Montage des Griffs

1. Setzen Sie die Stifte auf der Unterseite des unteren Griffs in die LÖcher entsprichend den Angaben in der Abbildung ein. Richten Sie die Schraublöcher aus, und befestigen Sie die Schrauben, Unterlegscheiben und Knöpfe. Ziehen Sie die Knöpfe vollständig fest. (Abb. 13)
2. Richten Sie die Schraublocher im Handgriff an den Lochern am unteren Griff aus, und befestigen Sie die Schrauben, Unterlegscheiben und Knöpfe. Befestigen Sie an der rechten Seite auch die Schlaufe des Startseils. Ziehen Sie die Knöpfe vollständig fest. (Abb. 14)
3. Verwenden Sie die beiliegenden Kabelhalterungen, um die Kabel am Griff zu befestigen. (Abb. 15)

Hinweis: Stellen Sie sichere, dass die Spannung in den Kabeln nicht zu hoch ist.

So stellen Sie die Handgriffhöhe ein

1. Losen Sie die unteren Drehknöpfe. (Abb. 16)
2. Entfernen Sie Knopf, Unterlegscheibe und Mutter.
3. Der Griff kann auf 2 verschiedene Höhen eingestellt werden. Bringen Sie den Griff auf einer geeigneten Höhe mit der Befestigungsschraube in einem der beiden Löscher an. (Abb. 17)
4. Montieren Sie Schraube und Knopf.
5. Schiebern Sie die Knöpfe nach oben in Richtung Griff, bis sie den Anschlag erreichen und ein Klicken zu horen ist. Ziehen Sie die Drehknöpfe fest an. (Abb. 18)

So bringen Sie das Gerät in die Transportposition

1. Entfernen Sie den Grasfänger.

2. Lösen Sie die Knöpfie auf dem oberen Griff und klappen Sie den Griff nach unten. (Abb. 19)

3. Losen Sie die unteren Drehknöppe.
4. Schieben Sie die Flügelmuttern zum unteren Ende der Nut an der linken und der rechten Seite des Produkts. (Abb. 20)
5. Klappen Sie den Griff nach vorn. (Abb. 21)

So bringen Sie das Gerät in die Betriebsposition

1. Heben Sie den Lenker an, bis der untere Griff in die Betriebsposition einrastet. (Abb. 22)
2. Bewegen Sie die Flügelmuttern nach oben in Richtung Griff, bis Sie den Anschlag erreichen und ein Klicken horen.
3. Ziehen Sie die Knöpfe vollständig fest. (Abb. 23)
4. Ziehen Sie den oberen Teil des Lenkers nach oben.
5. Ziehen Sie die Knöpfte vollständig fest. (Abb. 24)

So montieren Sie den Grasfänger

1. Befestigen Sie den oberen Teils des Grasfängers am unteren Teil des Grasfängers. (Abb. 25)
2. Befestigen Sie den Grasfängerrahmen mit den Klammern. (Abb. 26)
3. Hebien Sie die wichtere Abdeckung an.
4. Befestigen Sie die Haken am Grasfänger an der Oberkante des Chassis. (Abb. 27)
5. Setzen Sie den unteren Teil des Grasfängers in den Grasaustrittskanal.

Betrieb

Einleitung

WARNING: Vor dem Betrieb des Gerätes,müssen Sie die Sicherheitsinformationen lessen und verstehen.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr Mobilerat. Die Husqvarna Connect App bietet erweiterte Funktionen für Ihr Gerat:

Erweiterte Produktinformationen
Informationen über Produkte teile und -wartung sowie entsprechende Hilfe dazu.

So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr Mobilitelefon.
2. Anmeldung bei der Husqvarna Connect App.
3. Befolgen Sie die Anweisungen in der Husqvarna Connect App, um sich zu verbinden und das Gerät zu registrieren.

Bevor Sie das Produkt in Betriebnehmen

1. Lesen Sie die Bedienungsanleitung sorgfältig durch, und vergewissem Sie sich, dass Sie die Anweisungen verstehen.
2. Untersuchen Sie die Schneidausrüstung, um sicherzustellen, dass sie ordnungsgemäß befestigt und eingestellt ist. Siehe So prufen Sie die Schneidausrüstung auf Seite 56.
3. Füllen Sie es in den Kraftstofftank. Siehe So füllen Sie Kraftstoff ein auf Seite 55.
4. Füllen Sie den Öltank, und überprüfen Sie den Ölstand. Siehe So prufen Sie den Ölstand auf Seite 57.

So füllen Sie Kraftstoff ein

Falls vorhanden, verwenden Sie schadstoffarmes Benzin/Alkylatbenzin. Wenn schadstoffarmes Benzin/ Alkylatbenzin nicht verfügbar ist, verwenden Sie ein qualitativ hochwertiges, bleifreies Benzin oder verbleites Benzin mit einer Oktanzahl von mindestens 90.

ACHTUNG: Verwenden Sie kein Benzin mit einer geringeren Oktanzahl als 90 RON (87 AKI). Dies kann das Gerät beschädigen.

1. Öffnen Sie den Tankdeckel langsam, damit der Druck entweichen kann.
2. Fullen Sie langsam mit einem Kraftstoffkanister auf. Wenn Sie Kraftstoff verschütten, entfernen Sie ihr mit einem Tuch und halten Sie den verbleibenden Treibstoff trocknen.
3. Säubern Sie den Bereich um den Tankdeckel herum.
4. Schrauben Sie den Kraftstofftankdeckel fest zu. Wenn der Tankverschluss nicht fest zugeschraubt ist, besteht Feuerverfahr.
5. Bewegen Sie das Produkt vor dem Starten mindestens 3 m von der Stelle fort, an der Sie den Tank befüllt hatten.

So stellen Sie die Schnittthöhe ein

1. Bewegen Sie den Schnittthöhenhebel nach hinter, um die Schnittthöhe zu erhöhen.
2. Bewegen Sie den Schnittthöhenhebel nach vorne, um die Schnittthöhe zu verringern. (Abb. 28)

ACHTUNG: Stellen Sie die Schnitthöhe nicht zu niedrig ein. Die Klingen können auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist.

So starten Sie das Produkt

1. Stellen Sie sicher, dass das Zündkabel mit der Zündkerze verbunden ist.
2. Beim ersten Start des Produkts drucken Sie die Kraftstoffpumpe 5-mal. Wenn Sie das Produkt das{nachste Mal mit kaltem Motor starten, drucken Sie die Kraftstoffpumpe 3-mal.
3. Bleiben Sie hinter dem Produkt.
4. Halten Sie den Motorbremsgriff gegen den Lenker. (Abb. 29)
5. Ziehen Sie den Griff am Starterilhandgriff mit ihrer rechten Hand.
6. Ziehen Sie langsam das Starteril, bis Sie etwas Widerstand spuren.
7. Kräftig ziehen, um den Motor anzulassen.

WARNING: Wickeln Sie das Starterteil nicht um ihre Hand.

So treiben Sie die Räder an (LC 140S)

• Drücken Sie den Antriebsgriff in die Richtung des Lenkers. (Abb. 30)
• Bevor Sie das Produkt nach hinten ziehen, kuppeln Sie den Antrib aus und drücken Sie das Produkt ca. 10 cm vorwärts.
• Lassen Sie den Antriebsgriff los, um den Antrieb auszuschalten, z. B., wenn Sie sich in die Höhe eines Hindernisses bewegen.

So stoppen Sie das Produkt

• Um nur den Antrieb zu stoppen, halten Sie den Antriebsgriff los.
  Um den Motor zu stoppen, setzen Sie den Motorbremsgriff los.

So erhalten Sie ein gutes Mährergebnis

• Benutzen Sie immer eine scharfe Klinge. Eine stumpfe Klinge liefert ein unregelmäßiges Ergebnis, und die Schnittfläche des Grases wird gelb.Eine scharfe Klinge verbraucht außer dem weniger Energie als eine stumpfe Klinge.
• Schneiden Sie nicht mehr als 12 der Länge des Grases ab. Mahen Sie zuerst mit einer hohen Schnitthöhe. Überprüfen Sie das Ergebnis, und senken Sie die Schnitthöhe auf eine entsprechende Stufe. Wenn das Gras sehr lang ist, fahren Sie langsam und mahen bei Bedarf 2-mal.
• Mahren Sie bei jedem Mal in eine andereichtigung, um Streifen auf dem Rasen zu vermeiden.

Wartung

Einleitung

WARNING: Bevor Sie eine Wartung durchführren, müssen Sie das Kapitel über die Sicherheit setzen und verstehen.

Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Handler keine Servicewerkstatt ist, sprechen Sie mit ihm, um

Informationen über die{nachste Servicewerkstatt zu erhalten.

Wartungsplan

Die Wartungsintervalle werden anhand der tätiglichenutzung des Produkts berechnet. Die Interva aendersich, wenn das Produkt nicht tätiglich verwendet wird.

Für Wartungsarbeiten, die mit * gekennzeichnet sind, siehe Anweisungen in Sicherheitsvorrichtungen am Gerät auf Seite 52.

Wartung	Täglich	Wöchentlich	Monatlich
Führten Sie eine allgemeine Inspektion durch	X
Prüfen Sie den Ölstand	X
Reinigen Sie das Produkt	X
Prüfen Sie die Schneiedausrüstung	X
Prüfen Sie die Schneidewerkabdeckung*	X
Prüfen Sie den Motorbremsgriff*	X
Prüfen und justieren Sie den Antrieb (Kupplungsdraht)	X
Prüfen Sie den Schalldämpfer*		X
Prüfen Sie die Zündkerze		X
Wechseln Sie das Öl (das ersten Mal nach 5 Betriebsstunden und da-nach alle 50 Betriebsstunden)			X
Den Luftfilter auswechseln			X
Prüfen Sie den Kraftstofffilter			X

So führn Sie eine allgemeine Inspektion durch

• Stellen Sie sichere, dass alle Muttern und Schrauben am Gerät richtig angezogen sind.

So reinigen Sie das Produkt außen

• Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfern.
• Achten Sie darauf, dass der Luftinlass auf der Oberseite des Motors nicht blockiert ist.
  Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.
• Wenn Sie Wasser verwenden, um das Produkt zu reinigen, bringen Sie das Wasser nicht direkt auf den Motor auf.

So reinigen Sie die Inneseite der Schneidewerkabdeckung

1. Leeren Sie den Kraftstofftank.
2. Legen Sie das Produkt mit dem Schalldämpfer nach unten auf die Seite.

ACHTUNG: Wenn das Produkt mit dem Luftfilter nach unten gelegt wird, kann der Motor beschädigt werden.

1. Spritzen Sie die Innenfläche der Schneidewerkabdeckung mit dem Wasserschlauch ab.

So prüfen Sie die Schneidausrüstung

WARNING: Um ein unbeabsichtigtes Starten zu vermeiden, entfern den Sie das Zündkabel von der Zündkerze.

WARNING: Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung durchfuhren. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

1. Prüfen Sie die Schneidausrüstung auf Beschädigungen oder Risse. Wechseln Sie eine beschädigte Schneidausrüstung unbedingt aus.
2. Schauen Sie sich die Klinge an, um festzustellen, ob sie beschädigt oder stumpf ist.

Hinweis: Nach dem Scharfen muss die Klinge ausbalanciert werden. Lassen Sie eine Serviceworkstatt die Klinge schären, erseten und ausbalancieren. Wenn Sie auf ein Hindernis treffen, das das Produkt zum Halten bringt, erseten Sie die beschädigte Klinge. Lassen Sie die Werkstatt beurteilen, ob die Klinge geschlossen werden kann oder ersetzt werden muss.

So tauschen Sie das Messer aus

1. Arretieren Sie die Klinge mit einem Holzblock. (Abb. 31)
2. Entfernen Sie den Bolzen der Klinge.
3. Entfernen Sie die Klinge.
4. Prüfen Sie die Halterung und den Bolzen der Klinge, um festzustellen, ob Beschädigungen vorliegen.
5. Prufen Sie die Motorwelle, um sicherstellen, dass sie nicht geknicht ist.
6. Wenn Sie die neue Klinge montieren, zeigen die abgewinkelten Enden der Klinge in die Richtung der Schneidwerkabdeckung. (Abb. 32)
7. Stellen Sie safer, dass das Messer mit der Mitte der Motorwelle ausgerichtet ist.
8. Arretieren Sie die Klinge mit einem Holzblock. Befestigen Sie die Federischebeige und ziehen Sie die Schraube und die Unterlegscheibe mit einem Drehmoment von 45-60 Nm an. (Abb. 33)
9. Drehen Sie die Klinge mit der Hand, um Sicherzustellen, dass sie sich einwandfrei dreht.

WARNING: Tragen Sie Sicherheitshandschuhe. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

1. Starten Sie das Produkt, um die Klinge zu prufen. Wenn die Klinge nicht richtig befestigt ist, gibt es im Produkt Vibrationen oder das Schneidergebnis ist unbefriedigend.

So prufen Sie den Ölstand

ACHTUNG: Ein zu niedriger Ölstand kann den Motor beschädigen. Prufen Sie den Ölstand, beim Sie das Produkt starten.

1. Stellen Sie das Produkt auf einer ebenen Fläche ab.

2. Entfernen Sie den Öltankverschluss mit dem beigefügten Messstab.

3. Reinigen Sie den Messstab von Öl.
4. Tauchen Sie den Messstab vollständig in den Ölbehälter ein, um ein korrektes Bild über den Ölstand zu erhalten.
5. Entfernen Sie den Messstab.
6. Prufen Sie den Ölstand am Messstab.
7. Wenn der Ölstand zu niedrig ist, fullen Sie Motoröl ein, und kontrollieren Sie den Ölstand erneut.

So tauschen Sie das Motoröl aus

WARNING: Das Motorol ist direkt nach dem Abstellen des Motors sehr heß. Lassen Sie den Motor abkühlen, bevor Sie das Motorol ablassen. Wenn Sie Motorol auf ihre Haut verschüten, reinigen Sie sie mit Wasser und Seife.

1. Arbeiten Sie so lange mit dem Gerät, bis der Tank leer ist.
2. Trennen Sie das Zündkabel von der Zündkerze.
3. Entfernen Sie den Öltankdeckel.
4. Stellen Sie einen Behälter unter das Gerät, um das Motoröl aufzufangen.
5. Kippen Sie das Gerät, um das Öl aus dem Öltank ablaufen zu setzen.
6. Füllen Sie ein Motoröl des Typs ein, der in Technische Daten auf Seite 59 empfohlen wird.
7. So prüfen Sie den Ölstand. Siehe So prüfen Sie den Ölstand auf Seite 57.

Luftfilter

Ein Luftfilter, der über lange Zeit verwendet wurde, kann nicht vollständig gereinigt werden. Tauschen Sie den Luftfilter in regelmäßigen Abständen aus.

Hinweis: Tauschen Sie einen beschiedigen Luftfilter unbedingt aus.

So reinigen Sie den Schaumstofffilter

1. Entfernen Sie den Luftfilterdeckel und den Schaumstofffilter.
2. Reinigen Sie den Schaumstofffilter mit Seife und Wasser.
3. Spulen Sie den Schaumstofffilter in klarem Wasser ab.
4. Drucken Sie das Wasser aus dem Schaumstofffilter, und halten Sieihn trocknen.

ACHTUNG: Benutzen Sie keine Druckluft. Sie kann den Schaumstofffilter beschädigten.

1. Schmieren Sie den Schaumstofffilter mit Motoröl ein.

2. Drücken Sie ein sauberes Tuch gegen den Schaumstofffilter, um unerwünsches Öl zu entfernen.

3. Setzen Sie den Luftfilter wieder ein. Darauf achten, dass der Luftfilter vollständig die Luftfilterhalterung abdichtet.
4. Setzen Sie den Luftfilterdeckel wieder zusück.

So überprüfen Sie die Zündkerze

ACHTUNG: Verwenden Sie stets den vom Hersteller empfohlenen Zündkerzentyp! Die Verwendung eines falschen Zündkerzentyps kann zu Schäden am Gerät führen.

• Überprüfen Sie die Zündkerze, wenn der Motor nur schwache Leistung bringt, sich nur schwer starten lasst oder im Leerlauf nicht ordnungsgemäß Funktioniert.
• Wenn Sie diese Anweisungen befolgen, verringern Sie die Gefahr von unerwünschtem Material an den Elektroden der Zündkerze:

a) Stellen Sie sichere, dass die Leerlaufdrehzahl richtig eingestellt ist.
b) Vergewissem Sie sich, dass das Kraftstoffgemisch korrekt ist.
c) Vergewissern Sie sich, dass der Luftfilter sauber ist.

Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prufen, ob der Elektrodenabstand korrekt ist, siehe Technische Daten auf Seite 59. (Abb. 34)
Tauschen Sie die Zündkerze bei Bedarf aus.

So prufen Sie die Kraftstoffanlage

• Prüfen Sie den Kraftstofftankdeckel und die Dichtung für den Tankdeckel, um sicherzustellen, dass keine Beschäftigungen vorliegen.

• Untersuchen Sie den Kraftstoffschlauch, um sicherzustellen, dass keine undchten Stellen vorhanden sind. Wenn der Schlauch beschädigt ist, halten Sieihn durch eine Servicewerkstatt austauschen.

So passen Sie das Kupplungsseil an

Wenn sich der Antrieb langsam anfuhl't, muss das Kupplungsseil angepasst werden.

1. Verbinden Sie das Kupplungsseil mit den verschiedene Bohrungen am Antriebsgriff, um die Länge des Kupplungsseils einzustellen. Verringern Sie die Länge des Kupplungsseils, um die Antriebsdrehzahl zu erhöhen. Verlängern Sie das Kupplungsseil, um die Antriebsdrehzahl zu reduzieren. (Abb. 35)

Hinweis: Wenn der Antrieb eingekuppelt ist, wenn Sie den Antriebsbügel nichtziehen, ist es notwendig, den Kupplungsdraht zu verlangern.

1. Für eine petite Anpassung der Antriebsdrehzahl drehen Sie die Einstellschaube. Um die Antriebsgeschwindigkeit zu erhöhen, drehen Sie die Einstellschaube gegen den Uhrzeigersinn. Um die Antriebsgeschwindigkeit zu reduzieren, drehen Sie die Einstellschaube im Uhrzeigersinn. (Abb. 36)

Wenn sich der Antrieb nach der Einstellung immer noch langsam anfuhl, lessen Sie den Antriebsriemen von einer autorisierten Serviceworkstatt ersetzen.

Transport, Lagerung und Entsorgung

Transport und Lagerung

• Für die Lagerung und den Transport des Produkts und des Kraftstoffs ist darauf zu achten, dass keine Lecks oder Dämpfe vorhanden sind. Funken oder offene Flammen, zum Beispiel von elektrischen Geräten oder einem Boiler, können ein Feuer auslösen.
• Verwenden Sie für die Lagerung und den Transport von Kraftstoff immer zugelassene Behälter.
• Leeren Sie den Kraftstofftank, bevor Sie das Produkt über einen längeren Zeitraum einlagern. Entsorgen Sie den Kraftstoff in einer geeigneten Abfallentsorgungsstelle.

• Sichern Sie das Produkt während des Transports ab, um Schäden und Unfälle zu vermeiden.

• Bewahren Sie das Produkt in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.

• Bewahren Sie das Produkt an einem trockenen und frostfreien Raum auf.

Entsorgung

• Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.
• Entsorgen Sie alle Chemikalien, z. B. Motoröl oder Kraftstoff, in einer Servicewerkstatt oder in einer geeigneten Abfallentsorgungsstelle.
• Wenn Sie das Produkt nicht mehr benutzen, senden Sie es an einen Husqvarna Handler oder entsorgen Sie es in einer Wiederverwertungsanlage.

Technische Angaben

Technische Daten

	LC 140	LC 140S
Motor
Marke	Briggs & Stratton	Briggs & Stratton
Hubraum, cm3	125	125
Drehzahl, U/min	2900±100	2900±100
Nennleistung des Motors, kW17	1,8	1,8
Zündanlage
Zündkerze	Champion XC92YC	Champion XC92YC
Elektrodenabstand, mm	0,5	0,5
Kraftstoff- und Schmiersystem
Kraftstofftank, Fülmenge, Liter	0,8	0,8
Öltankvolumen, Liter	0,5	0,5
Motoröl	SAE 30	SAE 30
Gewicht
Mit leeren Tanks, kg	24,5	27
Geräuschemissionen 18
Gemessener Schalleistungspegel dB (A)	94	94
Schalleistungspegel, garantiert LWA dB (A)	94	94
Lautstärke 19
Schalldruckpegel am Ohr des Bedieners, dB (A)	80	80
Vibrationspegel 20
Griff, m/s2	9,4	9,4
Mieten
Schnitthöhe, mm	25-75	25-75
Schnittbreite, mm	40	40
Klinge	Sammeln	Sammeln
Artikelnummer	5873863-10	5873863-10
Grasfängervolumen, Liter	50	50
Antrieb
Geschwindigkeit km/h	-	4,0

EG-Konformitätserklärag

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], versichert, dass die Rasenmacher Husqvarna LC 140 und LC 140S ab Seriennummer 14xxxx den Vorschriften folgender RICHTLINIE DES RATES entsprechen:

"Maschinen-Richtlinie" 2006/42/EG vom 17. Mai 2006
- Richtlinie „über elektromagnetische Verträglichkeit" 2014/30/EU vom 26. Februar 2014.
- Richtlinie, über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen 2000/14/EG vom 8. Mai 2000

Informationen zu Gerauschemissionen finden Sie in den technischen Daten.

Die folgenden Normen werden erfüllt:

ISO 5395, ISO 11094, EN 55012

Sofern nicht anders angegeben, sind die oben genannten Normen die neuesten veröffentlichen Versionen.

Die angemeldete Prüfstelle 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala hat Berichte zur Beurteilung der Übereinstimmung gemäß Anlage VI zur RICHTLINIE DES RATES vom 8. Mai 2000 "über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EC öffentlich.

Das Zertifikat hat die Nummern: 01/901/226

Huskvarna, 2019-12-15

Claes Losdal, Entwicklungslieiter/Gartenprodukte (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation)

περιεχόμενα

Eioaywyn 62

Ao4aia. 63

Sigma 66

Aetouyia 66

Sigma npn 68

Metaopopa, arothkeuaq kai atoppuyn. 70

Teyvika otoixela. 71

Anawon Suuopwongc EK. 73

Eiaywyn

πeipypaΦn pioovToC

To pioov evai eva xaookotniko ykaov Tcou xeiipotn Kueuivpo.To ypaiaoi ouaelyeataeEvav ouaaleknx Xoptou.Apaipate To oulaeknt xoptou yia va Eaayyete To xohto atto tv niow nleupa.

Etiokottnon npoiovtoc

(EiK.1)
