MODE D'EMPLOI LC 140 HUSQVARNA

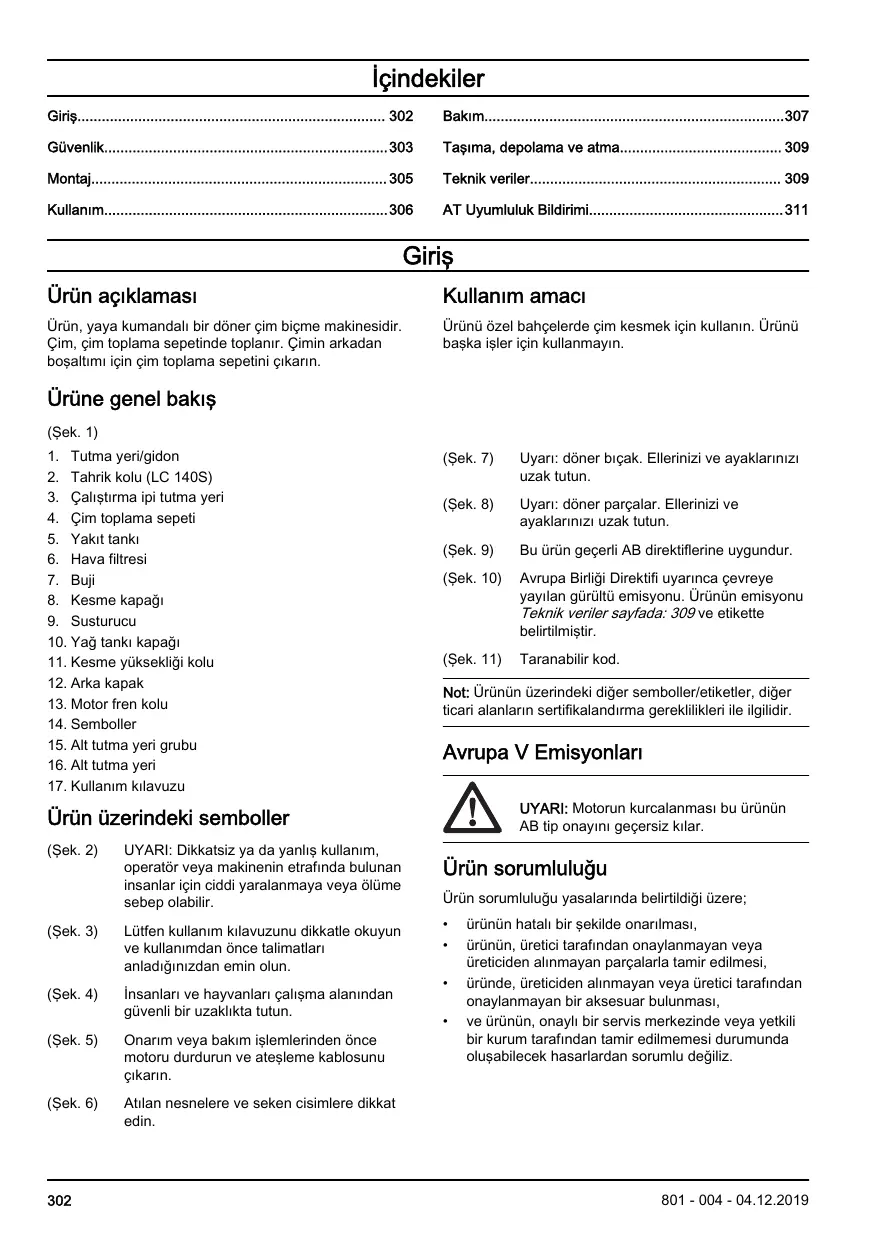

İçindekiler Giriş 302

Taşıma, depolama ve atma 309

AT Uyumluluk Bildirimi311

Giriş Ürün açıklaması

Ürün, yaya kumandalı bir döner çim biçme makinesidir. Çim, çim toplama sepetinde toplanır. Çimin arkadan boşaltımı için çim toplama sepetini çıkarın.

Ürünü özel bahçelerde çim kesmek için kullanın. Ürünü başka işler için kullanmayın.

Ürüne genel bakış (Şek. 1) 1. Tutma yeri/gidon 2. Tahrik kolu (LC 140S) 3. Çalıştırma ipi tutma yeri 4. Çim toplama sepeti 5. Yakıt tankı 6. Hava filtresi 7. Buji 8. Kesme kapağı 9. Susturucu 10. Yağ tankı kapağı 11. Kesme yüksekliği kolu 12. Arka kapak 13. Motor fren kolu 14. Semboller 15. Alt tutma yeri grubu 16. Alt tutma yeri 17. Kullanım kılavuzu

Uyarı: döner bıçak. Ellerinizi ve ayaklarınızı uzak tutun.

Uyarı: döner parçalar. Ellerinizi ve ayaklarınızı uzak tutun.

Bu ürün geçerli AB direktiflerine uygundur.

Avrupa Birliği Direktifi uyarınca çevreye yayılan gürültü emisyonu. Ürünün emisyonu Teknik veriler sayfada: 309 ve etikette belirtilmiştir.

Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleri ile ilgilidir.

Avrupa V Emisyonları UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar.

Ürün üzerindeki semboller (Şek. 2)

UYARI: Dikkatsiz ya da yanlış kullanım, operatör veya makinenin etrafında bulunan insanlar için ciddi yaralanmaya veya ölüme sebep olabilir.

Lütfen kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun.

İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun.

Onarım veya bakım işlemlerinden önce motoru durdurun ve ateşleme kablosunu çıkarın.

Atılan nesnelere ve seken cisimlere dikkat edin.

Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere; • • • •

ürünün hatalı bir şekilde onarılması, ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi, üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması, ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz.

801 - 004 - 04.12.2019

Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır.

Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. • •

Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir. Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz. Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değilseniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün. Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın. Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun. Kullanım kılavuzunun içindekileri okuyup anladığından emin olmadan kimsenin ürünü kullanmasına izin vermeyin. Ürünü, bir çocuğun kullanmasına izin vermeyin. Çocukları çalışma alanından uzakta tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır. Talimatlar hakkında bilgisi olmayan birinin ürünü kullanmasına izin vermeyin. Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında

tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır. Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler. Arızalıysa ürünü kullanmayın. Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın.

Çalışma alanı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. • •

Ürünü kullanmadan önce çalışma alanındaki dal, çalı çırpı ve taş gibi nesneleri alın. Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun. Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir. Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin. Kök, taş, çalı çırpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir. Eğimli yerlerde çim kesmek tehlikeli olabilir. Ürünü 15°'den daha eğimli zeminlerde kullanmayın. Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin. Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun.

Çalışma güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. • • • •

Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır. Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 304. Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin. Ürünü hiçbir zaman kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Motordan çıkan egzoz dumanları sıcaktır ve yangın çıkmasına neden olabilecek kıvılcımlar içerebilir.

Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak gevşeyerek yaralanmanıza neden olabilir. Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir. Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Ateşleme kablosunu bujiden ayırın. Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın. Motor çalıştırıldığında motor fren kolunu hiçbir zaman sürekli olarak kola takmayın. Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun. Ürünü çalıştırırken her zaman arkasında durun. Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarınızı döner bıçaklardan uzakta tutun. Motor çalışırken ürünü yatırmayın. Ürünü arkaya doğru çekerken dikkatli olun. Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekirse önce motoru durdurun ve ateşleme kablosunu bujiden ayırın. Ürünü kullanırken arkaya doğru yürümeyin. Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun. Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün. Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın. Motor çalışırken ürünün hiçbir zaman görüş alanından çıkmasına izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun.

Ürünün üzerindeki güvenlik aletleri UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. • •

Güvenlik araçları arızalı olan bir ürünü kullanmayın. Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görüşün.

Kesme kapağını kontrol etme Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır. •

Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin.

Motor fren kolu Motor fren kolu, motoru durdurur. Motor fren kolu bırakıldığında motor durur. Motor freninde inceleme yapmak için motoru çalıştırıp motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı Husqvarna servis noktasına ayarlatın. (Şek. 12) Susturucu Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanlarını operatörden uzağa gönderir. Susturucu yoksa veya arızalıysa ürünü kullanmayın. Arızalı bir susturucu, gürültü düzeyini ve yangın riskini artırır. UYARI: Susturucu kullanım sırasında, kullanım sonrasında ve motor rölantide çalışıyorken çok sıcak olur. Yangını önlemek için yanıcı malzemelerin ve/veya dumanların yakınında dikkatli olun.

Kullanım için güvenlik talimatları Kişisel koruyucu ekipman

Yakıt güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. •

Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın. Gürültü düzeyi 85 dB'den fazlaysa kulaklık koruma ekipmanı kullanın. Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin. Kalın, uzun pantolonlar giyin. Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın.

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. • • • •

Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin. Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin. Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın. Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

801 - 004 - 04.12.2019

Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir. Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun. Yakıtın veya motorun yakınında sigara içmeyin. Yakıtın veya motorun yakınına sıcak nesneler koymayın. Motor açıkken yakıt eklemeyin. Yakıtı yenilemeden önce motorun soğuduğundan emin olun. Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin. Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir. Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır. Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m/10 ft uzağa taşıyın. Yakıt tankını tamamen doldurmayın. Isı yakıtın genleşmesine neden olur. Yakıt tankının üst kısmında boşluk bırakın.

Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın. Ürün üzerinde bakım yapmadan önce motoru durdurup ateşleme kablosunu bujiden çıkarın. Kesme donanımı üzerinde bakım yaparken koruyucu eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir. Üretici tarafından onaylanmamış aksesuarlar ve ürün değişiklikleri, ciddi yaralanmalara veya ölüme neden olabilir. Ürünü değiştirmeyin. Her zaman üretici tarafından onaylanmış aksesuarları kullanın. Bakım işlemi doğru ve düzenli şekilde yapılmadığı takdirde yaralanma ve ürün hasarı riski artar. Bakım işlemini yalnızca kullanıcı kılavuzunda belirtildiği şekilde gerçekleştirin. Diğer tüm servis ve bakım işlemleri, onaylı Husqvarna servis noktası tarafından yapılmalıdır. Ürün üzerindeki servis işlemlerini düzenli olarak Husqvarna servis noktasına yaptırın. Hasarlı, aşınmış ya da kırık parçaları değiştirin.

Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Montaj Tutma yerinin takılması 1. Alt tutma yerinin altındaki pimleri resimde gösterildiği gibi deliklere yerleştirin. Vida deliklerini hizalayıp vidaları, rondelaları ve düğmeleri takın. Düğmeleri tamamen sıkın. (Şek. 13) 2. Tutma çubuğundaki delikleri alt tutma yerindeki deliklerle hizalayıp vidaları, rondelaları ve düğmeleri takın. Sağ tarafa çalıştırma ipi için daire şeklinde tutma yerini de takın. Düğmeleri tamamen sıkın. (Şek. 14) 3. Kabloları tutma yerine sabitlemek için kapalı kablo tutucuları kullanın. (Şek. 15) Not: Kabloların gerginliğinin çok yüksek olmadığından emin olun.

Tutma yeri yüksekliğini ayarlama 1. Alt düğmeleri gevşetin. (Şek. 16) 2. Düğme, rondela ve vidayı sökün. 3. Tutma yeri, 2 farklı seviyeye ayarlanabilir. Tutma yerini, sabitleme vidası iki delikten birine denk

801 - 004 - 04.12.2019

gelecek şekilde uygun yüksekliğe ayarlayın. (Şek. 17) 4. Vida ve düğmeyi takın. 5. Düğmeleri tutma yerinin yukarısına doğru durana ve bir tıklama sesi duyulana kadar kaydırın. Düğmeleri gerektiği kadar sıkın. (Şek. 18)

Ürünü taşıma konumuna getirme 1. Çim toplama sepetini çıkarın. 2. Üst tutma yerindeki düğmeleri gevşetin ve tutma yerini aşağı doğru katlayın. (Şek. 19) 3. Alt düğmeleri gevşetin. 4. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin alttaki ucuna getirin. (Şek. 20) 5. Tutma yerini öne doğru katlayın. (Şek. 21)

Ürünü çalıştırma konumuna getirme 1. Gidonu, alt tutma yeri çalışma konumuna kilitlenene kadar kaldırın. (Şek. 22) 2. Düğmeleri durana ve tık sesi duyulana kadar tutma yeri yönünde yukarı hareket ettirin.

3. Düğmeleri tamamen sıkın. (Şek. 23)

2. Çim toplama sepeti çerçevesini klipslerle sabitleyin. (Şek. 26)

4. Gidonun üst kısmını kaldırın.

3. Arka kapağı kaldırın.

5. Düğmeleri tamamen sıkın. (Şek. 24)

Çim toplama sepetinin takılması

4. Çim toplama sepetinin üzerindeki kancaları şasinin üst kenarına geçirin. (Şek. 27)

1. Çim toplama sepetinin üst parçasını alt parçasının üzerine yerleştirin. (Şek. 25)

5. Çim toplama sepetinin alt kısmını çim boşaltma kanalına yerleştirin.

2. Yakıt bidonuyla yavaşça doldurun. Yakıt dökerseniz bezle silin ve kalan yakıtı kurumaya bırakın. UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız.

Husqvarna Connect Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar: • •

Ayrıntılı ürün bilgileri. Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanmaya başlamak için

3. Yakıt tankı kapağının çevresini temizleyin. 4. Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır. 5. Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın.

Kesme yüksekliğini ayarlama 1. Kesme yüksekliğini artırmak için kesme yüksekliği kolunu arkaya getirin. 2. Kesme yüksekliğini azaltmak için kesme yüksekliği kolunu öne getirin. (Şek. 28) DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir.

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin. 2. Husqvarna Connect uygulamasında kaydolun. 3. Ürünü bağlamak ve kaydettirmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

Ürünü çalıştırmadan önce 1. Kullanım kılavuzunu dikkatle okuyun ve talimatları anladığınızdan emin olun. 2. Doğru bir şekilde takılıp ayarlandığından emin olmak için kesme donanımını inceleyin. Bkz. Kesme donanımını kontrol etme sayfada: 308. 3. Yakıt tankını doldurun. Bkz. Yakıt doldurma sayfada: 306. 4. Yağ tankını doldurun ve yağ seviyesini kontrol edin. Bkz. Yağ seviyesini kontrol etme sayfada: 308.

Ürünü çalıştırma 1. Ateşleme kablosunun bujiye bağlandığından emin olun. 2. Ürünü ilk kez çalıştırdığınızda hava alma haznesine 5 kez basın. Ürünü daha sonra motor soğukken tekrar çalıştırdığınızda hava alma haznesine 3 kez basın. 3. Ürünün arkasında durun. 4. Motor fren kolunu tutma çubuğunun karşısında tutun. (Şek. 29) 5. Çalıştırma ipinin tutma yerini sağ elinizle tutun. 6. Çalıştırma ipini bir miktar direnç hissedene kadar yavaşça çekin. 7. Motoru çalıştırmak için kuvvetlice çekin.

Varsa, düşük emisyonlu/alkilat benzin kullanın. Düşük emisyonlu/alkilat benzin yoksa kaliteli kurşunsuz benzin veya oktan numarası 90'ın altında olmayan kurşunlu benzin kullanın. DİKKAT: Oktan numarası 90 RON (87 AKI) değerinin altında olan benzin kullanmayın. Bu, üründe hasara neden olabilir. 1. Basıncı tahliye etmek için yakıt tankı kapağını yavaşça açın.

UYARI: Çalıştırma ipini elinize dolamayın.

Tekerleklerde tahrikin kullanılması (LC 140S) • •

Tahrik kolunu gidonun yönünde itin. (Şek. 30) Ürünü geriye doğru çekmeden önce tahriki devre dışı bırakın ve ürünü yaklaşık 10cm ileri itin.

801 - 004 - 04.12.2019

Örneğin bir engele yaklaştığınızda, tahriki devre dışı bırakmak için tahrik kolunu serbest bırakın. •

Ürünü durdurmak için • •

Yalnızca tahriki durdurmak için tahrik kolunu serbest bırakın. Motoru durdurmak için motor fren kolunu serbest bırakın.

olur. Ayrıca keskin bıçak kör bıçaktan daha az güç kullanır. Çim boyunun ⅓'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin. Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin.

Her zaman keskin bıçak kullanın. Kör bıçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı

Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin. UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir.

Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz.

Bakım takvimi Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir. * ile işaretli bakımlar için bkz. Ürünün üzerindeki güvenlik aletleri sayfada: 304.

Genel inceleme yapma

X Yağ seviyesini inceleme

X Kesme donanımını inceleme

X Kesme kapağını inceleme*

X Motor fren kolunu inceleme*

Yağ değişimi (ilk kullanımda 5 saatten sonra, daha sonra her 50 saatlik kullanımda bir)

X Hava filtresini değiştirme

X Yakıt sistemini inceleme

X Genel denetim yapma

Ürünün üzerindeki tüm somun ve vidaların doğru şekilde sıkıldığından emin olun.

Ürünün dış kısmını temizleme •

Yaprak, çim ve kirleri gidermek için fırça kullanın.

801 - 004 - 04.12.2019

Motorun üst kısmındaki hava girişinin kapanmadığından emin olun. Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın. Ürünü temizlemek için su kullanıyorsanız suyu doğrudan motorun üzerine akıtmayın.

Kesme kapağının iç yüzeyini temizleme 1. Yakıt tankını boşaltın. 2. Ürünü susturuculu yanı alta gelecek şekilde yerleştirin. DİKKAT: Ürün hava filtresi alta gelecek şekilde yerleştirilirse motor hasar görebilir. 3. Kesme kapağının iç yüzeyini hortum kullanarak suyla yıkayın.

Kesme donanımını kontrol etme

UYARI: Ağır hizmet tipi eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir. 10. Bıçağı test etmek için ürünü çalıştırın. Bıçak düzgün takılmazsa üründe titreşim olur veya kesme sonucu tatmin edici olmaz.

Yağ seviyesini kontrol etme DİKKAT: Yağ seviyesinin çok düşük olması motora zarar verebilir. Ürünü çalıştırmadan önce yağ seviyesini kontrol edin. 1. Ürünü düz bir zemine koyun.

UYARI: Kazara çalışmayı önlemek için ateşleme kablosunu bujiden ayırın.

2. Takılı daldırma çubuk ölçekle yağ tankı kapağını çıkarın. 3. Yağ çubuğundaki yağı temizleyin.

UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir. 1. Kesme donanımında hasar veya çatlak olup olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin. 2. Hasarlı veya kör olup olmadığını anlamak için bıçağa bakın. Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın.

4. Yağ seviyesini doğru bir şekilde belirtmesi için daldırma çubuk ölçeği tamamen yağ tankına sokun. 5. Daldırma çubuk ölçeği çıkarın. 6. Daldırma çubuk ölçekteki yağ seviyesini kontrol edin. 7. Yağ seviyesi düşükse motor yağı doldurun ve yağ seviyesini tekrar kontrol edin.

Motor yağının değiştirilmesi UYARI: Motor yağı, motor durdurulduktan hemen sonra çok sıcaktır. Motor yağını boşaltmadan önce motorun soğumasını bekleyin. Cildinize motor yağı dökülürse sabun ve suyla temizleyin. 1. Ürünü yakıt tankı boşalana kadar çalıştırın. 2. Ateşleme kablosunu bujiden çıkartın. 3. Yağ tankı kapağını çıkarın. 4. Ürünün altına motor yağını alacak bir kap yerleştirin.

1. Bıçağı ahşap bir blokla kilitleyin. (Şek. 31)

5. Yağ tankındaki motor yağını akıtmak için ürünü eğin.

2. Bıçak cıvatasını sökün.

6. Teknik veriler sayfada: 309 bölümünde tavsiye edilen tip yeni motor yağı doldurun.

3. Bıçağı sökün. 4. Bıçak desteğinde ve bıçak cıvatasında hasar olup olmadığını kontrol edin. 5. Bükülmediğinden emin olmak için motor milini inceleyin. 6. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesme kapağı yönüne çevirin. (Şek. 32) 7. Bıçağın, motor milinin orta kısmıyla hizalandığından emin olun. 8. Bıçağı ahşap bir blokla kilitleyin. Yaylı rondela takıp cıvatayı ve rondelayı 45–60 Nm'lik torkla sıkın. (Şek. 33) 9. Bıçağı elinizle çekerek döndürün ve serbestçe döndüğünden emin olun.

7. Yağ seviyesini kontrol edin. Bkz. Yağ seviyesini kontrol etme sayfada: 308.

Hava filtresi Uzun süre kullanılan hava filtresi tamamen temizlenemez. Hava filtresini düzenli aralıklarla değiştirin. Not: Hasar görmüş hava filtrelerini daima değiştirin.

Köpük plastik filtreyi temizleme 1. Hava filtresi kapağını ve köpük plastik filtreyi çıkarın. 2. Köpük plastik filtreyi su ve sabunla temizleyin. 3. Köpük plastik filtreyi temiz suya batırın.

801 - 004 - 04.12.2019

4. Köpük plastik filtredeki suyu sıkıp filtreyi kurumaya bırakın. DİKKAT: Basınçlı hava kullanmayın. Aksi halde köpük plastik filtre zarar görebilir. 5. Köpük plastik filtreyi motor yağıyla yağlayın. 6. Fazla yağı temizlemek için köpük plastik filtreye temiz bir bez bastırın. 7. Hava filtresini tekrar takın. Hava filtresinin hava filtresi tutucusuna tamamen oturduğundan emin olun. 8. Hava filtresi kapağını tekrar takın.

Bujinin kontrol edilmesi DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir. • •

Gerekirse bujiyi değiştirin.

Yakıt sistemini kontrol etme • •

Hasar olmadığından emin olmak için yakıt tankı kapağını ve yakıt tankı kapağının contasını inceleyin. Sızıntı olmadığından emin olmak için yakıt hortumunu inceleyin. Yakıt hortumu hasarlıysa bir servis noktasında değiştirilmesini sağlayın.

Kavrama kablosunu ayarlama Tahrik yavaşlamış gibiyse kavrama kablosunu ayarlamak gerekir. 1. Kavrama kablosunu, uzunluğunu ayarlamak için tahrik kolu üzerindeki farklı deliklere takın. Tahrik hızını artırmak için kavrama kablosunun boyunu azaltın. Tahrik hızını azaltmak için kavrama kablosunu uzatın. (Şek. 35) Not: Tahrik kolunu çekmeden tahrik devreye girerse kavrama kablosunu uzatmak gerekir.

Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin. Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun:

2. Tahrik hızında küçük ayarlar yapmak için ayar vidasını çevirin. Tahrik hızını artırmak için ayar vidasını saat yönünün tersine çevirin. Tahrik hızını azaltmak için ayar vidasını saat yönünde çevirin. (Şek. 36)

a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru olduğundan emin olun. c) Hava filtresinin temiz olduğundan emin olun. Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz. Teknik veriler sayfada: 309. (Şek. 34)

Ayarlamadan sonra da tahrik yavaşsa yetkili bir servis noktasının hareket kayışını değiştirmesini sağlayın.

Taşıma, depolama ve atma Taşıma ve saklama

Ürün ile yakıtı taşımak ve saklamak için sızıntı veya duman olmadığından emin olun. Örneğin, elektrikli cihazlardan veya kazanlardan kaynaklanan kıvılcım veya açık alevler yangın çıkarabilir. Yakıtı taşımak ve saklamak için her zaman onaylı kaplar kullanın. Ürünü uzun bir süre için saklama yerine koymadan önce yakıt tankını boşaltın. Yakıtı uygun bir çöp atma merkezinde bertaraf edin Hasar veya kaza olmasını önlemek için taşıma sırasında ürünü güvenli bir şekilde bağlayın.

Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun. Ürünü kuru ve donmayan bir yerde tutun.

Yerel geri dönüşüm gerekliliklerine ve geçerli düzenlemelere uyun. Motor yağı veya yakıt gibi kimyasalları servis merkezinde veya uygun bir atık noktasında atın. Ürün artık kullanılmıyorsa ürünü Husqvarna bayisine gönderin veya geri dönüşüm noktasında atın.

Nominal motor çıkış gücü, kW109

Yakıt tankı kapasitesi, litre

Ses gücü seviyesi, ölçülmüş dB (A)

Ses gücü seviyesi, LWA dB (A) garantili

Kesme yüksekliği, mm

Çim ayırıcı kapasitesi, litre

Yakıt ve yağlama sistemi

Ağırlık Boş tanklarla birlikte, kg Gürültü yayma

Operatörün kulağındaki ses basıncı düzeyi, dB (A) Titreşim seviyeleri

Motor için gösterilen güç derecesi SAE J1349/ISO1585 standardına göre ölçülen motor modeli için tipik bir üretim motorunun (belirlenmiş dev/dk'da) ortalama net güç çıkışıdır. Seri üretim motorları bu değerden farklı olabilir. Ürünün son haline takılan motorun gerçek güç çıkışı çalışma hızına, çevre koşullarına ve diğer değerlere bağlıdır. 2000/14/AT sayılı AT direktifi uyarınca ses gücü (LWA) olarak çevrede ölçülen gürültü yayma seviyesi. Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,2 dB (A) şeklindedir. Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 0,2 m/sn2 şeklindedir.

801 - 004 - 04.12.2019

AT Uyumluluk Bildirimi AT Uyumluluk Bildirimi Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: +46-36-146500, 14xxxxxxx ve sonraki seri numaralı Husqvarna LC 140 ve LC 140S çim biçme makinelerinin aşağıdaki KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder: • • •

17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif. 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif. 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevreye gürültü yayma ile ilgili" direktif.

Gürültü yayma ile ilgili bilgi için Teknik veriler bölümüne bakın. Aşağıdaki standartlar uygulanmıştır: EN ISO 5395-1:2013, EN ISO 5395-2:2013, EN 55012:2007/A1:2009 Başka şekilde belirtilmemişse yukarıda listelenen standartlar en son yayınlanan sürümlerdir. Onaylanmış kuruluş: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala "çevreye gürültü yaymayla ilgili" 2000/14/AT sayılı, 8 Mayıs 2000 tarihli KONSEY DİREKTİFİ Ek VI'ya göre uygunluk değerlendirmesine ilişkin raporlar yayımlamıştır. Sertifika numaraları: 01/901/226 17 Mayis 2018

Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu) Türk ithalat şirketi daha fazla bilgi için temas edilecek: ÇULLAS ORMAN BAHÇE VE TARIM MAKİNELERİ SAN. TİC.LTD.ST‹ SUADIYE MAHALLESI BAGDAT CADDESI NO:455/3 KADIKOY / ISTANBUL / TÜRKİYE +90 216 519 88 82 MAHMUT GUNAY GURCAY mgg@cullas.com.tr
