MANUAL DE UTILIZADOR LC 140 HUSQVARNA

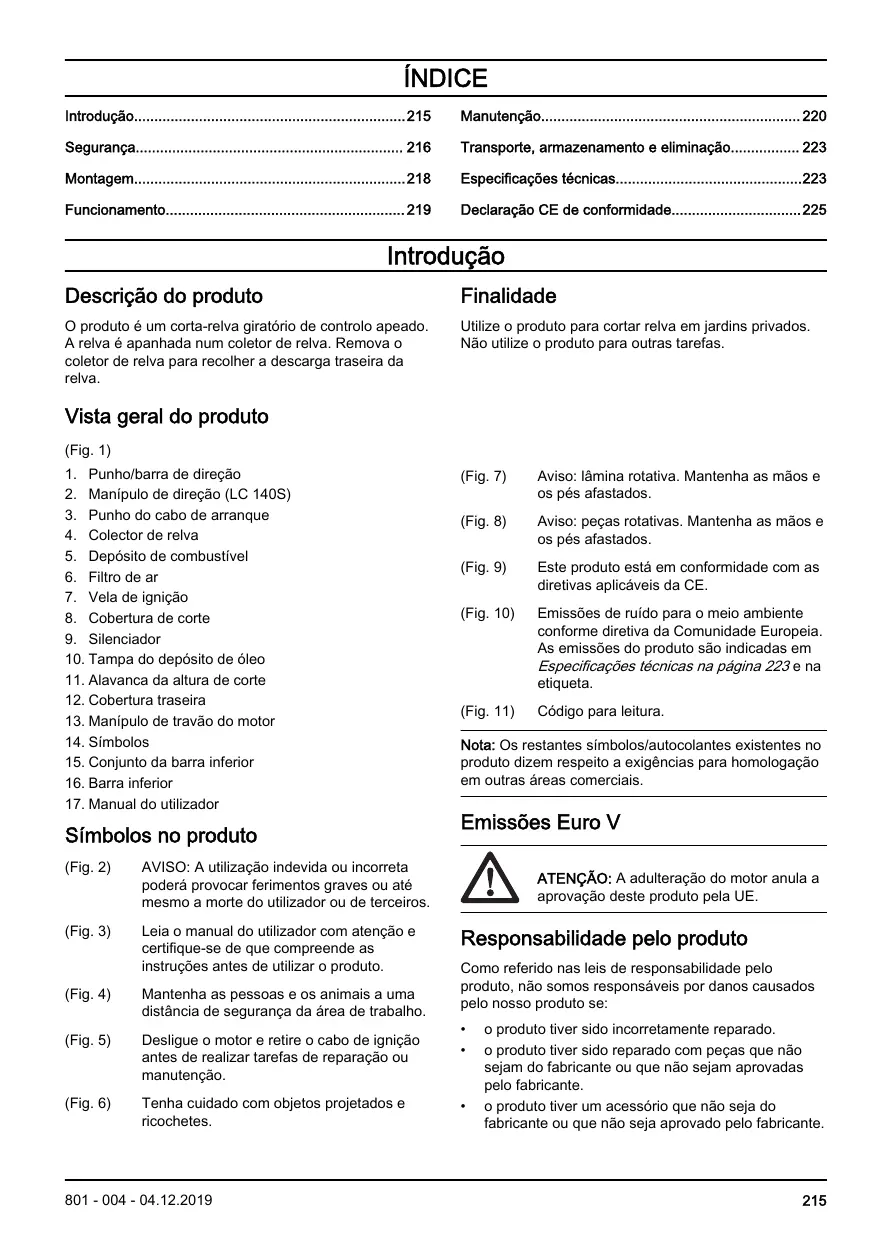

ÍNDICE Introdução215

Transporte, armazenamento e eliminação 223

Especificações técnicas223

Declaração CE de conformidade225

Introdução Descrição do produto

O produto é um corta-relva giratório de controlo apeado. A relva é apanhada num coletor de relva. Remova o coletor de relva para recolher a descarga traseira da relva.

Utilize o produto para cortar relva em jardins privados. Não utilize o produto para outras tarefas.

Vista geral do produto (Fig. 1) 1. Punho/barra de direção 2. Manípulo de direção (LC 140S) 3. Punho do cabo de arranque 4. Colector de relva 5. Depósito de combustível 6. Filtro de ar 7. Vela de ignição 8. Cobertura de corte 9. Silenciador 10. Tampa do depósito de óleo 11. Alavanca da altura de corte 12. Cobertura traseira 13. Manípulo de travão do motor 14. Símbolos 15. Conjunto da barra inferior 16. Barra inferior 17. Manual do utilizador

Símbolos no produto (Fig. 2)

AVISO: A utilização indevida ou incorreta poderá provocar ferimentos graves ou até mesmo a morte do utilizador ou de terceiros.

Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar o produto.

Mantenha as pessoas e os animais a uma distância de segurança da área de trabalho.

Desligue o motor e retire o cabo de ignição antes de realizar tarefas de reparação ou manutenção.

Tenha cuidado com objetos projetados e ricochetes.

801 - 004 - 04.12.2019

Aviso: lâmina rotativa. Mantenha as mãos e os pés afastados.

Aviso: peças rotativas. Mantenha as mãos e os pés afastados.

Este produto está em conformidade com as diretivas aplicáveis da CE.

Emissões de ruído para o meio ambiente conforme diretiva da Comunidade Europeia. As emissões do produto são indicadas em Especificações técnicas na página 223 e na etiqueta.

Código para leitura.

Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito a exigências para homologação em outras áreas comerciais.

Emissões Euro V ATENÇÃO: A adulteração do motor anula a aprovação deste produto pela UE.

Responsabilidade pelo produto Como referido nas leis de responsabilidade pelo produto, não somos responsáveis por danos causados pelo nosso produto se: • • •

o produto tiver sido incorretamente reparado. o produto tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovadas pelo fabricante. o produto tiver um acessório que não seja do fabricante ou que não seja aprovado pelo fabricante.

o produto não tiver sido reparado por um centro de assistência autorizado ou por uma autoridade aprovada.

Segurança Definições de segurança

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual. CUIDADO: Utilizado se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual. Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação.

Instruções de segurança gerais

Segurança no local de trabalho ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto. •

Este produto é perigoso se for utilizado de forma incorreta ou se não o utilizador for cuidadoso. Podem ocorrer ferimentos graves ou mesmo morte se as instruções de segurança não forem respeitadas. Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para diminuir o risco de ferimentos graves ou mortais, recomendamos que os portadores de implantes médicos consultem o seu médico e o fabricante do implante antes de utilizar este produto. Seja sempre cuidadoso e use o seu senso comum. Se não tiver a certeza sobre como utilizar o produto numa situação especial, pare e fale com o seu revendedor Husqvarna antes de continuar. Tenha em atenção que o utilizador é responsável pelos acidentes que incluam outras pessoas ou a respetiva propriedade. Mantenha o produto limpo. Certifique-se de que pode ler claramente os sinais e os autocolantes. O produto só pode ser utilizado por pessoas que lerem e compreenderam o conteúdo do manual do operador. Não deixe uma criança utilizar o produto.

Mantenha as crianças afastadas da área de trabalho. Tem de estar sempre presente um adulto responsável. Não deixe que o produto seja utilizado por uma pessoa que não conhece as instruções. Monitorize sempre a utilização do produto por pessoas com diminuição da capacidade física ou mental. Tem de estar sempre presente um adulto responsável. Não utilize o produto se estiver cansado, doente ou sob a influência de álcool, drogas ou medicamentos. Estes têm um efeito negativo na sua visão, atenção, capacidade de discernimento ou controlo físico. Não utilize o produto se este apresentar algum defeito. Não altere este produto e não o utilize se houver a possibilidade de ter sido alterado por outros.

Retire objetos como ramos, galhos e pedras da área de trabalho antes de utilizar o produto. Os objetos que embatam no equipamento de corte podem ser projetados e causar danos a pessoas e objetos. Mantenha terceiros e animais a uma distância de segurança do produto. Nunca utilize o produto em más condições meteorológicas, como nevoeiro, chuva, ventos fortes, frio intenso e risco de trovoada. A utilização do produto em más condições meteorológicas ou em localizações molhadas ou com humidade é cansativa. As más condições meteorológicas podem causar condições perigosas, como superfícies escorregadias. Observe se há pessoas, objetos e situações que possam impedir o funcionamento seguro do produto. Observe se há obstáculos como raízes, pedras, ramos, buracos e valas. A relva longa pode ocultar obstáculos. Cortar relva em declives pode ser perigoso. Não utilize o produto em terrenos com um declive superior a 15°. Utilize o produto ao longo da face dos declives. Não se desloque para cima e para baixo. Tenha cuidado ao aproximar-se de esquinas com pouca visibilidade e de objetos que possam impedir uma boa visibilidade.

801 - 004 - 04.12.2019

Segurança do trabalho ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto. • • • •

Utilize este produto apenas para cortar relva. Não é permitido utilizá-lo para outras tarefas. Use equipamento de proteção pessoal. Consulte Equipamento de proteção pessoal na página 217. Certifique-se de que sabe como desligar o motor rapidamente em caso de emergência. Nunca ligue o motor num espaço fechado ou perto de material inflamável. Os gases de escape do motor são quentes e podem conter faíscas causadoras de incêndios. Não utilize o produto, a menos que a lâmina e todas as coberturas estejam corretamente montadas. Uma lâmina montada incorretamente pode soltar-se e causar ferimentos pessoais. Certifique-se de que a lâmina não atinge objetos como pedras e raízes. Isto pode causar danos à lâmina e dobrar o eixo do motor. Um eixo dobrado provoca fortes vibrações e um elevado risco de a lâmina se soltar. Se a lâmina atingir um objeto ou ocorrerem vibrações, pare o produto imediatamente. Desligue o cabo de ignição da vela de ignição. Examine se o produto apresenta sinais de danos. Repare os danos ou solicite a reparação numa oficina autorizada. Nunca ligue o manípulo de travão do motor de modo permanente ao punho durante o arranque do motor. Coloque o produto numa superfície estável e plana e ligue-o. Certifique-se de que a lâmina não atinge o solo ou outros objetos. Mantenha-se sempre por trás do produto quando o operar. Mantenha todas as rodas no chão e as duas mãos sobre o punho quando utilizar o produto. Mantenha as mãos e os pés afastados das lâminas rotativas. Não incline o produto quanto ligar o motor. Tenha cuidado quando puxar o produto para trás. Nunca levante o produto quando ligar o motor. Se tiver de levantar o produto, desligue primeiro o motor e o cabo de ignição da vela de ignição. Não caminhe para trás quando operar o produto. Desligue o motor quando se deslocar em zonas sem relva, por exemplo caminhos de gravilha, pedra e asfalto. Não corra com o produto quando o motor está ligado. Caminhe sempre que operar o produto. Pare o motor antes de mudar a altura de corte. Nunca efetue ajustes com o motor ligado. Nunca deixe o produto fora de vista com o motor ligado. Pare o motor e certifique-se de que o equipamento de corte não roda.

801 - 004 - 04.12.2019

Instruções de segurança para funcionamento Equipamento de proteção pessoal ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto. •

O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda junto do seu concessionário para selecionar o equipamento certo. Utilize protetores acústicos se o nível de ruído for superior a 85 dB. Use botas ou sapatos antiderrapantes resistentes. Não use calçado aberto nem ande com os pés descalços. Use calças compridas e resistentes. Use luvas de proteção sempre que necessário, por exemplo, ao fixar, examinar ou limpar o equipamento de corte.

Dispositivos de segurança no produto ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto. • •

Não utilize o produto com dispositivos de segurança defeituosos. Verifique regularmente os dispositivos de segurança. Se os dispositivos de segurança estiverem defeituosos, fale com a sua oficina Husqvarna autorizada.

Verificar a cobertura de corte A cobertura de corte reduz as vibrações no produto e o risco de ferimentos causados pela lâmina. •

Examine a cobertura de corte para se certificar de que não existem danos, como fissuras.

Manípulo de travão do motor O manípulo de travão do motor para o motor. Quando o manípulo de travão do motor é libertado, o motor para. Para fazer uma inspeção do travão do motor, ligue o motor e, em seguida, liberte o respetivo manípulo do travão. Se o motor não parar em 3 segundos, solicite o ajuste do travão do motor numa oficina Husqvarna autorizada. (Fig. 12) Silenciador O silenciador mantém o mais baixo nível de ruído possível e afasta os gases de escape do utilizador.

Não utilize o produto se o silenciador estiver defeituoso ou estiver em falta. Um silenciador defeituoso aumenta o nível de ruído e o risco de incêndio. ATENÇÃO: O silenciador fica muito quente durante e após a utilização e quando o motor funciona ao ralenti. Tenha cuidado junto de materiais inflamáveis e/ou vapores para evitar incêndios.

Segurança no manuseamento do combustível ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto. • • •

Não ligue o produto se houver combustível ou óleo do motor sobre o produto. Remova o combustível/ óleo indesejado e deixe o produto secar. Se derramar combustível na sua roupa, troque de roupa imediatamente. Não deixe que o combustível entre em contacto com o seu corpo, pois pode causar ferimentos. Se o combustível entrar em contacto com o seu corpo, use sabão e água para o remover. Não ligue o produto se o motor tiver uma fuga. Examine regularmente o motor quanto a fugas. Tenha cuidado com o combustível. O combustível é inflamável e os gases são explosivos e podem causar ferimentos ou morte. Não respire os gases do combustível, podem causar ferimentos. Certifique-se de que existe um fluxo de ar suficiente. Não fume perto de combustível ou do motor. Não coloque objetos quentes perto do combustível ou do motor. Não acrescente combustível com o motor em funcionamento. Certifique-se de que o motor está frio antes de reabastecer. Antes de reabastecer, abra lentamente a tampa do depósito de combustível e liberte a pressão com cuidado. Não adicione combustível ao motor numa área interior. O fluxo de ar insuficiente pode causar

ferimentos ou morte devido a asfixia ou monóxido de carbono. Aperte completamente a tampa de depósito de combustível. Se a tampa de depósito de combustível não estiver apertada, existe um risco de incêndio. Desloque o produto a uma distância mínima de 3 m (10 pés) da posição onde abasteceu o depósito antes de começar. Não encha totalmente o depósito de combustível. O calor provoca a expansão do combustível. Mantenha um espaço na parte superior do depósito de combustível.

Instruções de segurança para manutenção ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto. •

Os gases de escape do motor contêm monóxido de carbono, um gás inodoro, tóxico e altamente perigoso. Não ligue o motor em zonas interiores ou em espaços fechados. Antes de proceder à manutenção do produto, desligue o motor e retire o cabo de ignição da vela de ignição. Use luvas de proteção quando realizar a manutenção do equipamento de corte. A lâmina é muito afiada e pode facilmente provocar cortes. A utilização de acessórios e a realização de alterações no produto que não sejam aprovadas pelo fabricante podem causar ferimentos graves ou morte. Não altere o produto. Utilize sempre acessórios que sejam aprovados pelo fabricante. Se a manutenção não for realizada de forma correta e regular, o risco de ferimentos e danos no produto aumenta. Realize apenas tarefas de manutenção indicadas neste manual do proprietário. Todas as outras operações de manutenção devem ser realizadas por uma oficina Husqvarna autorizada. Leve o produto regularmente a uma oficina Husqvarna autorizada para realizar a manutenção. Substitua as peças danificadas, gastas ou partidas.

Montagem Montar a barra 1. Coloque os pinos na parte de baixo da barra inferior nos orifícios conforme indicado na imagem. Alinhe os orifícios dos parafusos e fixe os parafusos, as arruelas e os botões. Aperte os botões totalmente. (Fig. 13) 2. Alinhe os orifícios da barra de direção com os orifícios do punho inferior e fixe os parafusos, as arruelas e os botões. No lado direito fixe também o

laço para o cabo de arranque. Aperte os botões totalmente. (Fig. 14) 3. Utilize suportes para cabos incluídos para fixar os cabos ao punho. (Fig. 15) Nota: Certifique-se de que a tensão nos cabos não é demasiado elevada.

Ajustar a altura da barra 1. Desaperte os manípulos inferiores. (Fig. 16)

801 - 004 - 04.12.2019

2. Desmonte o manípulo, a arruela e o parafuso. 3. A barra pode ser definida em 2 alturas diferentes. Ajuste o punho à altura pretendida colocando o parafuso de fixação num dos dois orifícios. (Fig. 17) 4. Coloque o parafuso e o manípulo. 5. Faça deslizar os manípulos para cima, em direção ao punho, até pararem e ouvir-se um estalido. Aperte bem os manípulos. (Fig. 18)

Para colocar o produto na posição de transporte 1. Retire o coletor de relva. 2. Desaperte os manípulos do punho superior e dobreo para baixo. (Fig. 19) 3. Desaperte os manípulos inferiores. 4. Desloque os botões para a extremidade inferior das ranhuras, dos lados esquerdo e direito do produto. (Fig. 20)

2. Desloque os botões para cima em direção ao punho, até pararem e ouvir um clique. 3. Aperte os botões totalmente. (Fig. 23) 4. Levante a parte superior da barra de direção. 5. Aperte os botões totalmente. (Fig. 24)

Montar o coletor de relva 1. Coloque a parte superior do coletor de relva na parte inferior do mesmo. (Fig. 25) 2. Fixe a estrutura do coletor de relva com grampos. (Fig. 26) 3. Levante a cobertura traseira. 4. Prenda os ganchos do coletor de relva à extremidade superior do chassi. (Fig. 27) 5. Coloque a parte inferior do coletor de relva no canal de descarga da relva.

5. Dobre a barra do guiador para a frente. (Fig. 21)

Para colocar o produto na posição de funcionamento 1. Levante a barra de direção até que o punho inferior bloqueie na posição de funcionamento. (Fig. 22)

Funcionamento Introdução ATENÇÃO: Antes de utilizar o produto, tem ler e compreender o capítulo sobre segurança.

Husqvarna Connect A Husqvarna Connect é uma aplicação gratuita para o seu dispositivo móvel. A aplicação Husqvarna Connect disponibiliza funções alargadas para o seu produto Husqvarna: • •

Informações alargadas sobre o produto. Informações sobre, e ajuda relacionada com peças e manutenção do produto.

Começar a utilizar Husqvarna Connect 1. Transfira a aplicação Husqvarna Connect para o seu dispositivo móvel. 2. Registe-se na aplicação Husqvarna Connect. 3. Siga os passos das instruções na aplicação Husqvarna Connect para ligar e registar o produto.

2. Examine o equipamento de corte para se certificar de que está corretamente montado e ajustado. Consulte o capítulo Para examinar o equipamento de corte na página 221. 3. Encha o depósito de combustível. Consulte o capítulo Encher o depósito de combustível na página 219. 4. Encha o depósito de combustível e verifique o nível do óleo. Consulte o capítulo Para verificar o nível do óleo na página 222.

Encher o depósito de combustível Se disponível, utilize gasolina com base em alquilatos/ ecológica. Se não estiver disponível gasolina com base em alquilatos/ecológica, utilize gasolina sem chumbo de boa qualidade ou gasolina com chumbo com um índice de octanas de pelo menos 90. CUIDADO: Não utilize gasolina com um índice de octanas inferior a 90 RON (87 AKI). Caso contrário, pode causar danos no produto.

Antes de utilizar o produto

1. Abra a tampa do depósito de combustível devagar para libertar a pressão.

1. Leia o manual do utilizador com atenção e certifiquese de que compreende as instruções.

2. Encha lentamente com um recipiente de combustível. Se derramar combustível, retire-o com um pano e deixe o combustível restante secar.

801 - 004 - 04.12.2019

3. Limpe bem à volta da tampa do depósito de combustível. 4. Aperte completamente a tampa de depósito de combustível. Se a tampa de depósito de combustível não estiver apertada, existe um risco de incêndio. 5. Desloque o produto a uma distância mínima de 3 m (10 pés) da posição onde abasteceu o depósito antes de começar.

Para definir a altura de corte 1. Mova a alavanca da altura de corte para trás para aumentar a altura de corte. 2. Mova a alavanca da altura de corte para a frente para diminuir a altura de corte. (Fig. 28) CUIDADO: Não regule a altura de corte demasiado baixa. As lâminas podem entrar em contacto com o solo se a superfície do relvado não estiver nivelada.

ATENÇÃO: Não enrole a corda de arranque na mão.

Utilizar a transmissão das rodas (LC 140S) • • •

Para desligar o produto • •

Para ligar o produto 1. Certifique-se de que o cabo de ignição está ligado à vela de ignição. 2. A primeira vez que ligar o produto, prima a bomba de combustível 5 vezes. A próxima vez que ligar o produto quando o motor estiver frio, prima a bomba de combustível 3 vezes. 3. Mantenha-se atrás do produto. 4. Segure o manípulo de travão do motor contra a barra de direção. (Fig. 29)

7. Puxe com força para fazer arrancar o motor.

Para parar apenas a transmissão, solte o manípulo de direção. Para parar o motor solte o manípulo de travão do motor.

Para obter bons resultados •

5. Segure o punho do cabo de arranque com a mão direita. 6. Puxe lentamente o cabo de arranque até sentir alguma resistência.

Empurre o manípulo de direção no sentido da barra de direção. (Fig. 30) Antes de puxar o produto para trás, desengate a transmissão e empurre o produto para a frente aproximadamente 10cm. Solte o manípulo de direção para desengatar a transmissão, por exemplo quando se aproximar de um obstáculo.

Utilize sempre uma lâmina bem afiada. Uma lâmina romba produz um resultado irregular e a superfície de corte da relva fica amarela. Uma lâmina afiada também gasta menos energia que uma lâmina romba. Não corte mais do que ⅓ do comprimento da relva. Corte primeiro com a altura de corte alta. Examine o resultado e reduza a altura de corte para um nível aplicável. Caso a relva esteja muito comprida, avance lentamente e corte duas vezes, se necessário. Corte em diferentes direções de cada vez, para evitar a formação de linhas no relvado.

Manutenção Introdução ATENÇÃO: Antes de efetuar a manutenção, tem de ler e compreender o capítulo sobre segurança. É necessária formação especial para realizar qualquer tarefa de manutenção ou reparação. Garantimos a disponibilidade de reparações e manutenção profissionais. Se o seu revendedor não for uma oficina autorizada, pergunte-lhes onde se situa a oficina autorizada mais próxima. Manutenção Efetuar uma inspeção geral

Esquema de manutenção Os intervalos de manutenção são calculados a partir da utilização diária do produto. Os intervalos são alterados se o produto não for utilizado diariamente. Para manutenção identificada com * consulte as instruções em Dispositivos de segurança no produto na página 217.

Examinar o nível do óleo

X Examinar o equipamento de corte

X Examinar a cobertura de corte*

X Examinar o manípulo de travão do motor*

X Examinar e ajustar a transmissão (cabo da embraiagem)

X Examinar o silenciador*

X Examinar a vela de ignição

X X Substitua o filtro de ar

X Examinar o sistema de combustível

X Certifique-se de que todas as porcas e os parafusos do produto estão apertados corretamente.

Para limpar o produto externamente • • • •

Mudar o óleo (pela primeira vez após 5 horas de utilização e posteriormente após cada 50 horas de utilização)

Para efetuar uma inspeção geral •

Utilize uma escova para remover folhas, relva e sujidade. Certifique-se de que a entrada de ar na parte superior do motor não está bloqueada. Não utilize uma máquina de lavar à pressão para limpar o produto. Se utilizar água para limpar o produto, não verta água diretamente sobre o motor.

Para limpar a superfície interior da cobertura de corte 1. Esvazie o depósito de combustível. 2. Coloque o produto de lado com o silenciador virado para baixo. CUIDADO: Se o produto for colocado com o filtro de ar para baixo, o motor pode sofrer danos. 3. Utilize uma mangueira para enxaguar a superfície interna da cobertura de corte com água.

Para examinar o equipamento de corte ATENÇÃO: Para evitar o arranque acidental retire o cabo de ignição da vela de ignição.

801 - 004 - 04.12.2019

ATENÇÃO: Use luvas de proteção quando realizar a manutenção do equipamento de corte. A lâmina é muito afiada e pode facilmente provocar cortes. 1. Examine se o equipamento de corte está danificado ou se apresenta fissuras. Substitua sempre um equipamento de corte danificado. 2. Olhe para a lâmina para verificar se está danificada ou romba. Nota: É necessário estabilizar a lâmina depois de ser afiada. Afie, substitua e estabilize a lâmina numa oficina especializada. Se atingir um obstáculo que faça o produto parar, substitua a lâmina danificada. Um centro de assistência deve avaliar se a lâmina pode ser afiada ou se tem de ser substituída.

Para substituir a lâmina 1. Bloqueie a lâmina com um bloco de madeira. (Fig. 31) 2. Remova o parafuso da lâmina. 3. Retire a lâmina. 4. Examine o suporte e o parafuso da lâmina para verificar se existem danos. 5. Examine o eixo do motor para se certificar de que não se encontra dobrado. 6. Quando colocar a lâmina nova, aponte as extremidades inclinadas da lâmina na direção da cobertura de corte. (Fig. 32) 7. Certifique-se de que a lâmina está alinhada com a parte central do eixo do motor.

8. Bloqueie a lâmina com um bloco de madeira. Prenda a arruela de pressão e aperte o parafuso e a arruela com um binário de 45–60 Nm. (Fig. 33) 9. Faça rodar a lâmina com a mão de modo a assegurar-se de que roda livremente. ATENÇÃO: Use luvas resistentes. A lâmina é muito afiada e pode facilmente provocar cortes. 10. Ligue o produto para testar a lâmina. Se a lâmina não estiver corretamente ligada, o produto vibra ou o resultado de corte não é satisfatório.

Para verificar o nível do óleo CUIDADO: Um nível de óleo demasiado baixo causa danos no motor. Verifique o nível do óleo antes de ligar o produto.

Filtro de ar Um filtro de ar que é utilizado durante muito tempo não pode ficar completamente limpo. Substitua o filtro de ar em intervalos regulares. Nota: Substitua sempre um filtro de ar danificado.

Para limpar o filtro de espuma plástica 1. Retire a cobertura do filtro de ar e o filtro de espuma plástica. 2. Limpe o filtro de espuma plástica com água e sabão. 3. Lave o filtro de espuma plástica com água limpa. 4. Aperte a água do filtro de espuma plástica e deixe secar. CUIDADO: Não utilize ar comprimido. Pode causar danos ao filtro de espuma plástica.

1. Coloque o produto num piso nivelado. 2. Remova a tampa do depósito de óleo juntamente com a vareta de nível.

5. Lubrifique o filtro de espuma plástica com óleo de motor.

3. Limpe o óleo da vareta de nível.

6. Prima um pano limpo contra o filtro de espuma plástica para remover óleo indesejado.

4. Coloque a vareta de nível completamente dentro do depósito de óleo para obter uma imagem correta do nível do óleo. 5. Remova a vareta de nível. 6. Examine o nível do óleo na vareta de nível. 7. Se o nível do óleo estiver baixo, encha com óleo de motor e verifique novamente o nível do óleo.

7. Volte a colocar o filtro de ar. Certifique-se de que o filtro de ar está completamente encostado ao suporte do filtro de ar. 8. Volte a colocar a cobertura do filtro de ar.

Examinar a vela de ignição CUIDADO: utilize sempre o tipo de vela de ignição recomendado. Um tipo de vela de ignição incorreto pode provocar danos no produto.

Substituir o óleo de motor ATENÇÃO: O óleo de motor está muito quente imediatamente após desligar o motor. Deixe o motor arrefecer antes de drenar o óleo de motor. Se derramar óleo de motor na pele, limpe com água e sabão. 1. Utilize o produto até esvaziar o depósito de combustível.

2. Remova o cabo de ignição da vela de ignição. 3. Retire a tampa do depósito de óleo. 4. Coloque um recipiente por baixo do produto para recolher o óleo de motor. 5. Incline o produto para drenar o óleo de motor do depósito de óleo. 6. Encha com óleo de motor novo do tipo recomendado em Especificações técnicas na página 223. 7. Verifique o nível do óleo. Consulte Para verificar o nível do óleo na página 222.

Examine a vela de ignição para verificar se o motor apresenta uma potência reduzida ou dificuldades de arranque, ou se não funciona corretamente ao ralenti. Para diminuir o risco de materiais indesejados nos elétrodos da vela de ignição, siga estas instruções: a) Assegure-se de que a rotação em vazio está corretamente regulada. b) Certifique-se de que a mistura de combustível está correta. c) Certifique-se de que o filtro de ar está limpo. Se a vela de ignição estiver suja, limpe-a e certifique-se de que a distância entre os elétrodos está correta; consulte Especificações técnicas na página 223. (Fig. 34) Se for necessário, substitua a vela de ignição.

801 - 004 - 04.12.2019

Para examinar o sistema de combustível • •

Examine a tampa do depósito de combustível e o vedante da tampa do depósito de combustível para se certificar de que não existem danos. Examine a mangueira de combustível para se certificar de que não existem fugas. Se a mangueira de combustível estiver danificada, deverá ser substituída por uma oficina autorizada.

Para ajustar o cabo de embraiagem Se o veículo começar a ficar lento, é necessário ajustar o cabo de embraiagem. 1. Para ajustar o comprimento do cabo da embraiagem, prenda-o em diferentes orifícios do manípulo de direção. Diminua o comprimento do

cabo da embraiagem para aumentar a velocidade de condução. Alongue o cabo da embraiagem para diminuir a velocidade de condução. (Fig. 35) Nota: Se a transmissão estiver engatada quando não puxa o manípulo de condução, é necessário alargar o cabo de embraiagem. 2. Para um pequeno ajuste da velocidade de condução, rode o parafuso de ajuste. Para aumentar a velocidade de condução, rode o parafuso de ajuste para a esquerda. Para diminuir a velocidade de condução, rode o parafuso de ajuste para a direita. (Fig. 36) Se o veículo começar a ficar lento depois do ajuste, a correia de transmissão deve ser substituída por uma oficina autorizada.

Transporte, armazenamento e eliminação Transporte e armazenamento •

Para o transporte e armazenamento do produto e do combustível, certifique-se de que não existem fugas ou fumos. Faíscas ou chamas abertas, por exemplo de dispositivos elétricos ou mesmo caldeiras, podem causar um incêndio. Utilize recipientes aprovados para o transporte e armazenamento de combustível. Esvazie o depósito de combustível antes de armazenar o produto durante um longo período de tempo. Elimine o combustível numa localização de eliminação aplicável Fixe o produto de forma segura durante o transporte para evitar danos e acidentes.

Mantenha o produto numa área trancada para impedir o acesso a crianças ou pessoas que não disponham de aprovação. Mantenha o produto num local seco e sem gelo.

Respeite os requisitos de reciclagem locais e os regulamentos aplicáveis. Elimine todos os produtos químicos, como óleo de motor ou combustível, num centro de assistência ou numa localização de eliminação aplicável. Quando o produto deixar de ser utilizado, envie-o para um revendedor Husqvarna ou elimine-o numa localização de reciclagem.

Especificações técnicas Especificações técnicas LC 140

Velocidade, rpm Potência nominal do motor,

Sistema de ignição 77

A potência nominal indicada para o motor é a potência líquida média (a um valor de rpm especificado) de um motor de produção típico do modelo de motor avaliado de acordo com a norma J1349/ISO1585 da SAE. Motores produzidos em série poderão divergir deste valor. A potência real do motor instalado no produto final dependerá da velocidade de operação, das condições ambientais e de outros parâmetros.

801 - 004 - 04.12.2019

LC 140S Vela de ignição

Champion XC92YC Champion XC92YC Distância entre os elétrodos, mm

Capacidade do depósito de combustível, litros

Nível de potência sonora, dB(A) medidos

Nível de potência sonora, garantido LWA dB (A)

Nível de pressão sonora ao nível do ouvido do utilizador, 80 dB (A)

Sistema de lubrificação e combustível

Peso Com depósitos vazios, kg Emissões de ruído

Níveis de vibração 80 Punho, m/s2

Capacidade do coletor de relva, litros

Conduzir Velocidade, km/h

Emissões de ruído para as imediações, medidas sob forma de potência sonora (LWA) em conformidade com a diretiva da CE 2000/14/CE. Os dados comunicados relativamente ao nível de pressão de ruído têm uma dispersão estatística típica (desvio padrão) de 1,2 dB (A). Os dados comunicados relativamente ao nível de vibração têm uma dispersão estatística típica (desvio padrão) de 0,2 m/s2.

801 - 004 - 04.12.2019

Declaração CE de conformidade Declaração CE de conformidade A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: +46-36-146500, declara que os corta-relvas Husqvarna, LC 140 e LC 140S com os números de série 14xxxxxxx e posteriores cumprem as disposições constantes na DIRETIVA DO CONSELHO: • • •

de 17 de maio de 2006, "referente a máquinas" 2006/42/CE. de 26 de fevereiro de 2014, "referente à compatibilidade eletromagnética" 2014/30/UE. de 8 de maio de 2000, "referente a emissões de ruído para o ambiente" 2000/14/CE.

Para mais informações relativas a emissões de ruído, consulte as Especificações técnicas. Foram respeitadas as seguintes normas: ISO 5395, ISO 11094, EN 55012 Salvo indicação em contrário, as normas apresentadas acima são as versões publicadas mais recentes. Entidade competente: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala emitiu relatórios relativos à avaliação de conformidade de acordo com o anexo VI da DIRETIVA DO CONSELHO de 8 de maio de 2000 "referente a emissões de ruído para o ambiente " 2000/14/CE. O certificado tem os números: 01/901/226 Huskvarna, 2019-12-15

Claes Losdal, Chefe de Desenvolvimento/Produtos de Jardinagem (representante autorizado da Husqvarna AB e responsável pela documentação técnica)

801 - 004 - 04.12.2019

Conteúdo Introdução226

DECLARAÇÃO DE CONFORMIDADE DA CE 236

Introdução Descrição do produto

O produto é um cortador de grama giratório operado por pessoas comuns. A grama é armazenada em um coletor de grama. Remova o coletor de grama para retirar a descarga traseira da grama.

Utilize o produto para cortar grama em jardins particulares. Não use o produto para outras tarefas.

Visão geral do produto (Fig. 1) 1. Alça / barra de direção 2. Braço de acionamento (LC 140S) 3. Alça da corda de arranque 4. Coletor de grama 5. Reservatório de combustível 6. Filtro de ar 7. Vela de ignição 8. Tampa de corte 9. Silencioso 10. Tampa do tanque de óleo 11. Alavanca da altura de corte 12. Tampa traseira 13. Alça do freio do motor 14. Símbolos 15. Montagem da alça inferior 16. Alça inferior 17. Manual do operador

Símbolos no produto (Fig. 2)

AVISO: Descuido ou uso incorreto pode resultar em ferimentos ou morte do operador ou de terceiros.

Leia atentamente o manual do operador e certifique-se de que tenha entendido as instruções antes de usar.

Mantenha pessoas e animais a uma distância segura da área de trabalho.

Antes de realizar reparos ou manutenção, desligue o motor e retire o cabo de ignição.

Cuidado com objetos arremessados e ricochetes.

Aviso: disco giratório. Mantenha as mãos e os pés afastados.

Aviso: peças giratórias. Mantenha as mãos e os pés afastados.

Este produto está de acordo com as diretivas vigentes da CE.

Emissão de ruídos para o ambiente de acordo com a Diretiva da Comunidade Europeia. As emissões do produto são especificadas em Dados técnicosna página234 e na etiqueta.

Observação: Outros símbolos/adesivos no produto referem-se aos requisitos de certificação para outras áreas comerciais.

Emissões Euro V AVISO: Interferências no motor anulam a aprovação tipo EU deste produto.

Responsabilidade legal do produto Como mencionado na legislação de responsabilidade do produto, não somos responsáveis por danos causados pelo nosso produto caso: • • •

o produto seja reparado incorretamente. o produto seja reparado com peças que não sejam da marca do fabricante ou aprovadas pelo fabricante. o produto tenha um acessório que não seja da marca do fabricante ou não seja aprovado pelo fabricante.

801 - 004 - 04.12.2019

o produto não seja reparado em um centro de atendimento aprovado ou por uma autoridade aprovada.

Segurança Definições de segurança

Avisos, cuidados e observações são utilizados para chamar a atenção para partes especialmente importantes do manual.

AVISO: Utilizado se existir um risco de ferimentos ou morte para o operador ou a terceiros se as instruções no manual não forem respeitadas. CUIDADO: Utilizado se existir um risco de danos para o produto, outros materiais ou para a área adjacente, se as instruções no manual não forem respeitadas. Observação: Utilizados para conferir mais informações necessárias em uma determinada situação.

Segurança da área de trabalho

Instruções gerais de segurança AVISO: Antes de usar o produto, leia as instruções de aviso que seguem. •

Este produto é perigoso se utilizado de forma incorreta ou se você não tiver cuidado. Ferimentos ou morte podem acontecer, caso você não siga as instruções de segurança. Este produto produz um campo eletromagnético durante a operação. Sob certas circunstâncias esse campo poderá interferir com implantes médicos de natureza ativa ou passiva. Para reduzir o risco de lesões graves ou fatais, recomendamos que as pessoas que tenham implantes médicos consultem seu médico e o fabricante do implante antes de operar este produto. Sempre tome cuidado e use o bom senso. Se não souber como operar o produto em uma situação específica, pare e fale com seu Husqvarna revendedor antes de continuar. Tenha em atenção que o operador será responsável por acidentes que envolvam terceiros ou a sua propriedade. Mantenha o produto limpo. Cerifique-se de que consegue ler claramente sinais e decalques. Não deixe outra pessoa usar o produto, a menos que você se certifique que ela leia e compreenda o conteúdo do manual do operador. Não permita que o produto seja operado por crianças.

801 - 004 - 04.12.2019

Mantenha crianças afastadas da área de trabalho. Um adulto responsável deve estar presente em todos os momentos. Não permita que o produto seja operado por uma pessoa sem conhecimento das instruções. Pessoas com capacidade física ou mental reduzida devem ser sempre monitoradas caso usem o produto. Um adulto responsável deve estar presente em todos os momentos. Não utilize o produto se estiver cansado doente ou sob a influência de álcool, drogas ou remédios. Isso possui um efeito negativo na sua visão, consciência, coordenação e no seu julgamento. Não utilize o produto se estiver com defeito. Não altere este produto, nem o utilize caso haja a possibilidade de ter sido modificado por outras pessoas.

AVISO: Antes de usar o produto, leia as instruções de aviso que seguem. • •

Antes de usar o produto, retire todos os objetos, como ramos, galhos ou pedras da área de trabalho. Objetos que batam contra o equipamento de corte podem ejetar e causar danos a pessoas ou objetos. Mantenha terceiros ou animais a uma distância segura do produto. Nunca utilize o produto em condições climáticas ruins, como neblina, chuva, ventos fortes, frio intenso e risco de raios. Utilizar o produto em condições climática ruins ou em locais úmidos ou molhados é exaustivo. Condições climáticas ruins podem levar a condições perigosas, como superfícies escorregadias. Veja se há pessoas, objetos e situações que podem impedir a operação segura do produto. Veja se há obstáculos, como raízes, pedras, galhos, buracos e valas. Gramas altas podem ocultar obstáculos. Cortar a grama em declives pode ser perigoso. Não utilize o produto em terrenos com inclinações superiores a 15°. Opere o produto paralelamente à face da inclinação. Não movimente para cima e para baixo. Tenha cuidado ao se aproximar de cantos e objetos ocultos que podem impedir que você tenha uma visão clara.

Segurança no trabalho AVISO: Antes de usar o produto, leia as instruções de aviso que seguem. • • • •

Utilize este produto somente para cortar gramados. Seu uso não é permitido para outras tarefas. Use sempre equipamentos de proteção individual. Consulte Equipamento de Proteção Individualna página228. Certifique-se de saber como parar o motor rapidamente em caso de emergência. Nunca dê a partida no motor em um espaço fechado ou próximo de materiais inflamáveis. Os gases de escape do motor são quentes e podem conter faíscas capazes de iniciar um incêndio. Não opere o produto, a menos que o disco e todas as tampas estejam fixados corretamente. Um disco fixado incorretamente pode se soltar e causar ferimentos. Certifique-se de que o disco não atinja objetos, como pedras e raízes. Isso pode danificar o disco e dobrar o eixo do motor. Um eixo dobrado causa fortes vibrações e um risco elevado de que o disco se solte. Se o disco atingir um objeto ou se ocorrer vibrações, desligue o produto imediatamente. Desconecte o cabo de ignição da vela de ignição. Examine o produto à procura de danos. Repare os danos ou leve a uma oficina autorizada para fazer os reparos. Nunca fixe a alça do freio do motor permanentemente à alça, quando o motor estiver ligado. Coloque o produto em uma superfície firme e plana e ligue-o. Certifique-se de que o disco não atinja o chão ou outros objetos. Fique sempre atrás do produto ao operá-lo. Deixe que todas as rodas fiquem sobre o chão e mantenha 2 dedos na alça ao operar o produto. Mantenha mãos e pés afastados dos discos giratórios. Não incline o produto com o motor ligado. Tenha cuidado ao puxar o produto para trás. Nunca levante o produto quando o motor estiver ligado. Se você precisar levantar o produto, primeiro, desligue o motor e desconecte o cabo de ignição da vela de ignição. Não ande para trás ao operar o produto. Desligue o motor ao se locomover em áreas sem grama, por exemplo, caminhos feitos de cascalho, pedra e asfalto. Não corra com o produto quando o motor estiver ligado. Sempre ande ao operar o produto. Desligue o motor antes de mudar a altura de corte. Nunca faça ajustes com o motor ligado.

Nunca deixe o produto sem vigilância com o motor ligado. Desligue o motor e certifique-se de que o equipamento de corte não gira.

Instruções de segurança para operação Equipamento de Proteção Individual AVISO: Antes de usar o produto, leia as instruções de aviso que seguem. •

O equipamento de proteção individual não evita totalmente ferimentos, mas diminui o grau do ferimento em caso de acidente. Deixe seu revendedor ajudar você a escolher o equipamento certo. Caso o nível de ruído seja superior a 85 dB, use proteção auditiva. Use botas ou calçados antiderrapantes para trabalhos pesados. Não utilize calçados abertos e não fique descalço. Use calças compridas de tecido grosso. Use luvas de proteção quando necessário, por exemplo, ao ligar, examinar ou limpar o equipamento de corte.

Dispositivos de segurança no produto AVISO: Antes de usar o produto, leia as instruções de aviso que seguem. • •

Não use o produto com dispositivos de segurança com defeito. Verifique os dispositivos de segurança regularmente. Se os dispositivos de segurança estiverem com defeito, entre em contato sua Husqvarna oficina autorizada.

Para fazer uma verificação da tampa de corte A tampa de corte diminui vibrações no produto e reduz o risco de ferimentos do disco. •

Examine a tampa de corte para se certificar de que não há danos, como rachaduras.

Alça do freio do motor A alça do freio do motor desliga o motor. Quando a alça do freio do motor é solta, o motor desliga. Para fazer uma inspeção no freio do motor, dê a partida no motor e solte a alça do freio do motor. Se o motor não desligar em 3 segundos, leve a uma Husqvarna oficina autorizada para fazer o ajuste do freio do motor. (Fig. 12)

801 - 004 - 04.12.2019

O silencioso mantém os níveis de ruído em um nível mínimo e desvia os gases de escape para longe do operador. Não utilize o produto se o silenciador estiver ausente ou com defeito. Um silenciador com defeito aumenta o nível de ruído e o risco de incêndio. AVISO: O silenciador fica muito quente durante e após a utilização e quando o motor funciona em marcha lenta. Tenha cuidado ao se aproximar de materiais inflamáveis e/ou gases de escape para evitar incêndios.

Não adicione combustível ao motor em uma área coberta. Um fluxo de ar insuficiente pode causar ferimentos ou morte por asfixia ou monóxido de carbono. Aperte a tampa do tanque de combustível. Se a tampa do tanque de combustível não estiver apertada, há um risco de incêndio. Mova o produto para um mínimo de 3 m (10 pés) da posição na qual você abasteceu o tanque antes de ligar o motor. Não encha o tanque de combustível completamente. Calor faz com que o combustível para expandir. Mantenha um espaço na parte superior do depósito de combustível.

Instruções de segurança para manutenção

Segurança do combustível AVISO: Antes de usar o produto, leia as instruções de aviso que seguem. • • • • • • • • • • •

Não ligue o produto se houver combustível ou óleo de motor sobre ele. Remova o combustível/óleo indesejado e deixe o produto secar. Se você derramar combustível em sua roupa, troque as roupas imediatamente. Não deixe combustível cair no seu corpo, ele pode causar lesões. Se você derramar combustível no seu corpo, use sabão e água para removê-lo. Não ligue o produto se o motor tiver um vazamento. Examine o motor à procura de vazamentos regularmente. Tome cuidado com o combustível. Combustível é inflamável e os vapores são explosivos e podem causar lesões ou morte. Não inspire os vapores de combustível, eles podem causar lesões. Certifique-se de que haja fluxo de ar suficiente. Não fume nas proximidades do combustível ou do motor. Não coloque objetos quentes nas proximidades do combustível ou do motor. Não adicione combustível quando o motor estiver ligado. Certifique-se de que o motor esteja frio antes de reabastecer. Antes de reabastecer, abra a tampa do tanque de combustível lentamente e libere a pressão cuidadosamente.

AVISO: Antes de usar o produto, leia as instruções de aviso que seguem. •

Os gases de escape do motor contém monóxido de carbono, um gás inodoro, tóxico e muito perigoso. Não ligue o motor em ambientes internos ou fechados. Antes de fazer a manutenção do produto, desligue o motor e remova o cabo de ignição da vela de ignição. Use luvas de proteção ao fazer a manutenção no equipamento de corte. O disco é muito afiado e pode cortar facilmente. Acessórios e alterações no produto não aprovados pelo fabricante podem causar ferimentos graves ou morte. Não modifique o produto. Use somente os acessórios aprovados pelo fabricante. Se a manutenção não for feita correta e regularmente, o risco de ferimentos e danos ao produto aumenta. Faça a manutenção somente como indicado no manual do proprietário. Todas as outras operações de manutenção devem ser realizadas por uma Husqvarna oficina autorizada. Leve o produto regularmente a uma Husqvarna oficina autorizada. Substitua peças danificadas, desgastadas ou quebradas.

Montagem Para montar a alça 1. Coloque os pinos na parte inferior da alça inferior nos furos, conforme a ilustração. Alinhe os furos dos parafusos e aperte parafusos, arruelas e botões. Aperte os botões totalmente. (Fig. 13)

801 - 004 - 04.12.2019

2. Alinhe os furos na barra de direção com os furos na alça inferior e aperte parafusos, arruelas e botões. No lado direito, prenda o laço para a corda do motor de partida. Aperte os botões totalmente. (Fig. 14) 3. Use os prendedores de cabo integrados para prender os cabos na alça. (Fig. 15)

Observação: Certifique-se de que os cabos não estejam muito esticados.

Para ajustar a altura da alça

5. Dobre a alça para frente. (Fig. 21)

Para colocar o produto na posição de operação 1. Levante a barra de direção até que a alça inferior trave na posição de operação. (Fig. 22)

1. Solte os botões inferiores. (Fig. 16) 2. Desmonte o botão, a arruela e o parafuso. 3. A alça pode ser ajustada em 2 alturas diferentes. Ajuste a alça a uma altura conveniente com o parafuso de fixação em um dos dois furos. (Fig. 17)

2. Mova os botões para cima na direção da alça, até que eles parem e você ouça o som de clique. 3. Aperte os botões totalmente. (Fig. 23)

4. Instale o parafuso e o botão.

4. Levante a parte superior da barra de direção.

5. Deslize os botões para cima da alça, até que eles parem e emitam um som de clique. Aperte os botões adequadamente. (Fig. 18)

5. Aperte os botões totalmente. (Fig. 24)

Para montar o coletor de grama

Para colocar o produto na posição de transporte

1. Coloque a parte superior do coletor de grama na parte inferior do coletor de grama. (Fig. 25)

1. Remova o coletor de grama. 2. Solte os botões na alça superior e dobre a alça para baixo. (Fig. 19) 3. Solte os botões inferiores. 4. Mova os botões para a extremidade inferior dos sulcos nos lados esquerdo e direito do produto. (Fig. 20)

2. Prenda a estrutura do coletor de grama com os grampos. (Fig. 26) 3. Levante a tampa traseira. 4. Prenda os ganchos no coletor de grama na borda superior do chassi. (Fig. 27) 5. Coloque a parte inferior do coletor de grama no canal de descarga da grama.

OPERAÇÃO Introdução AVISO: Antes de operar o produto, você deve ler e entender o capítulo sobre segurança.

Husqvarna Connect Husqvarna Connecté um aplicativo gratuito para seu dispositivo móvel. O aplicativo Husqvarna Connect oferece funções estendidas para o seu produto Husqvarna: • •

Informações estendidas sobre o produto. Informações e ajuda com peças do produto e manutenção.

Para começar a usar o Husqvarna Connect 1. Baixe o aplicativo Husqvarna Connect em seu dispositivo móvel. 2. inscreva-se no aplicativo Husqvarna Connect.

2. Examine o equipamento de corte para se certificar de que esteja preso e ajustado corretamente. Consulte Para examinar o equipamento de cortena página232. 3. Abasteça o tanque de combustível. Consulte Para abastecer com combustívelna página230. 4. Encha o tanque de óleo e verifique o nível do óleo. Consulte Para fazer uma verificação do nível do óleona página233.

Para abastecer com combustível Se disponível, utilize gasolina de baixa emissão/ alquilato. Se uma gasolina com baixa emissão/alquilato não estiver disponível, use gasolina sem chumbo de boa qualidade ou gasolina com chumbo com octanagem de 90. CUIDADO: Não use gasolina com octanagem menor que 90 RON (87 AKI). Isso pode causar danos ao produto.

3. Siga as instruções no aplicativo Husqvarna Connect para conectar e registrar o produto.

1. Abra a tampa do tanque de combustível devagar, para liberar a pressão.

Antes de operar o produto

2. Encha o tanque lentamente com o galão de combustível. Se derramar combustível, remova-o com um pano e deixe o restante secar.

1. Leia atentamente o manual do operador e certifiquese de que tenha entendido as instruções.

3. Limpe a área ao redor da tampa do tanque de combustível.

801 - 004 - 04.12.2019

4. Aperte a tampa do tanque de combustível. Se a tampa do tanque de combustível não estiver apertada, há um risco de incêndio. 5. Mova o produto para um mínimo de 3 m (10 pés) da posição na qual você abasteceu o tanque antes de ligar o motor.

Para ajustar a altura de corte 1. Mova a alavanca da altura de corte para trás, para elevar a altura de corte. 2. Mova a alavanca da altura de corte para frente para diminuir a altura de corte. (Fig. 28) CUIDADO: Não deixe a altura de corte muito baixa. Os discos podem atingir o chão, caso a superfície da grama não esteja nivelada.

AVISO: Não enrole a corda de arranque ao redor de sua mão.

Para utilizar a tração nas rodas (LC 140S) • • •

Para parar o produto

Para iniciar o produto

1. Certifique-se de que o cabo de ignição esteja conectado à vela de ignição.

2. A primeira vez que ligar o produto, pressione o bulbo de escorvamento 5 vezes. Na próxima vez que ligar o produto, quando o motor estiver frio, pressione o bulbo de escorvamento 3 vezes.

5. Segura a alça da corda de arranque com sua mão direita. 6. Puxe a corda de arranque devagar, até sentir um pouco de resistência. 7. Puxe com força para dar partida no motor.

Para parar somente o acionamento, solte o braço de acionamento. Para desligar o motor, solte a alça do freio do motor.

Para obter um bom resultado

3. Fique atrás do produto. 4. Segure a alça do freio do motor contra a barra de direção. (Fig. 29)

Empurre o braço de acionamento em direção à barra de direção. (Fig. 30) Antes de puxar o produto para trás, desengate a transmissão e empurre o produto para frente, aproximadamente 10cm. Solte o braço de acionamento para desengatar, por exemplo, quando você chegar próximo a um obstáculo.

Use sempre um disco afiado. Um disco cego proporciona um resultado irregular e a superfície de corte da grama fica amarela. Um disco afiado também gasta menos energia do que um disco cego. Não corte mais do que ⅓ do comprimento da grama. Corte primeiro com o ajuste de altura de corte alta. Examine o resultado e diminua a altura de corte para um nível apropriado. Se a grama estiver muito alta, dirija devagar e corte 2 vezes, se necessário. Cada vez que cortar a grama, faça em diferentes direções para evitar listras no gramado.

Manutenção Introdução AVISO: Antes de fazer a manutenção, você deve ler e entender o capítulo sobre segurança. Para todos os serviços de manutenção e reparos no produto é necessário treinamento especial. Garantimos a disponibilidade de reparos e manutenção profissionais. Se o seu revendedor não for uma oficina autorizada, peça informações para saber qual é a oficina autorizada mais próxima. Manutenção

Cronograma de manutenção Os intervalos de manutenção são calculados com base no uso diário do produto. Os intervalos mudam se o produto não é usado diariamente. Para manutenção identificada com *, consulte as instruções em Dispositivos de segurança no produtona página228.

Fazer uma inspeção geral

X Examinar o nível de óleo

X Examinar o equipamento de corte

X Examinar a tampa de corte*

X Examinar a alça do freio do motor*

X Examinar e ajustar a transmissão (cabo de embreagem)

X Examinar o silenciador*

X Examinar a vela de ignição

X X Trocar o filtro de ar

X Examinar o sistema de combustível

X Certifique-se de que todas as porcas e parafusos do produto estejam apertados corretamente.

Para limpar o produto externamente • • • •

Trocar o óleo (a primeira vez, após 5 horas de uso, depois a cada 50 horas de uso)

Para fazer uma inspeção geral •

Utilize um pincel para remover folhas, grama e sujeira. Certifique-se de que a entrada de ar na parte superior do motor não esteja bloqueada. Não use lavadora de alta pressão para limpar o produto. Se utilizar água para limpar o produto, não jogue-a diretamente no motor.

Para limpar a superfície interna da tampa de corte 1. Esvazie o reservatório de combustível. 2. Coloque o produto de lado com o silenciador virado para baixo. CUIDADO: Se produto for colocado com o filtro de ar para baixo, pode danificar o motor. 3. Lave a superfície interna da tampa de corte com água.

Para examinar o equipamento de corte

disco é muito afiado e pode cortar facilmente. 1. Verifique o equipamento de corte quanto a danos ou rachaduras. Sempre substitua um equipamento de corte danificado. 2. Examine o disco para verificar se está danificado ou cego. Observação: É necessário equilibrar o disco após ser afiado. Leve a um centro de atendimento para afiar, substituir e equilibrar o disco. Se você atingir um obstáculo que causar a parada do produto, substitua o disco danificado. Leve o produto a um centro de atendimento para avaliar se o disco pode ser afiado ou deve ser substituído.

Para substituir o disco 1. Bloqueie o disco com um bloco de madeira. (Fig. 31) 2. Remova o parafuso do disco. 3. Remova o disco. 4. Examine o suporte e o parafuso do disco para verificar se há danos. 5. Examine o eixo do motor para se certificar de que não está dobrado. 6. Ao colocar um novo disco, aponte as extremidades em ângulo do disco na direção da tampa de corte. (Fig. 32)

AVISO: Para evitar que o produto ligue acidentalmente, remova o cabo de ignição da vela de ignição.

7. Certifique-se de que o disco esteja alinhado com o centro do eixo do motor.

AVISO: Use luvas de proteção ao fazer a manutenção no equipamento de corte. O

9. Puxe o disco, girando-o, e certifique-se de que ele se movimenta livremente.

8. Bloqueie o disco com um bloco de madeira. Prenda a arruela da mola e aperte o parafuso e a arruela com torque de 45–60 Nm. (Fig. 33)

801 - 004 - 04.12.2019

Para limpar o filtro de espuma plástica AVISO: Use luvas resistentes. O disco é muito afiado e pode cortar facilmente. 10. Ligue o produto para fazer um teste do disco. Se o disco não estiver preso corretamente, o produto vibrará ou o resultado do corte não será satisfatório.

Para fazer uma verificação do nível do óleo CUIDADO: O nível muito baixo do óleo pode danificar o motor. Antes de ligar o produto, faça uma verificação do nível do óleo. 1. Coloque o produto em uma superfície nivelada. 2. Remova a tampa do tanque de óleo com a vareta fornecida. 3. Limpe o óleo da vareta. 4. Coloque a vareta totalmente dentro do tanque de óleo para ter uma noção correta do nível do óleo. 5. Remova a vareta. 6. Examine o nível de óleo na vareta.

1. Remova a tampa do filtro de ar e remova o filtro de espuma plástica. 2. Limpe o filtro de espuma plástica com água e sabão. 3. Enxágue o filtro de espuma plástica em água limpa. 4. Retire a água do filtro de espuma plástica e deixe secar. CUIDADO: Não utilize ar comprimido. Isso pode causar danos ao filtro de espuma plástica. 5. Lubrifique o filtro de espuma plástica com óleo de motor. 6. Pressione um pano limpo sobre o filtro de espuma plástica para retirar o óleo em excesso. 7. Coloque o filtro de ar de volta no lugar. Certifique-se de que o filtro de ar esteja firmemente apertado contra o suporte do filtro de ar. 8. Coloque a tampa do filtro de ar de volta no lugar.

Para examinar a vela de ignição CUIDADO: Use sempre o tipo de vela de ignição recomendado. O tipo errado de vela de ignição pode causar danos ao produto.

7. Se o nível de óleo estiver baixo, encha com óleo de motor e faça uma verificação do nível do óleo novamente.

Para substituir o óleo do motor AVISO: O óleo do motor fica muito quente após o motor ser desligado. Deixe o motor esfriar antes de drenar o óleo do motor. Se derramar óleo de motor na sua pele, limpe com água e sabão.

1. Opere o produto até esvaziar o tanque de combustível. 2. Remova o cabo de alta tensão da vela de ignição. 3. Remova a tampa do tanque de óleo. 4. Coloque um recipiente embaixo do produto para recolher o óleo do motor. 5. Incline o produto para drenar o óleo do motor do tanque de óleo. 6. Encha com o novo tipo de óleo de motor, recomendado em Dados técnicosna página234. 7. Faça uma verificação do nível do óleo. Consulte

Para fazer uma verificação do nível do óleona página233.

Filtro de ar Um filtro de ar utilizado há muito tempo não pode ser totalmente limpo. Substitua o filtro de ar regularmente. Observação: Sempre substitua um filtro de ar danificado.

801 - 004 - 04.12.2019

Se o motor apresentar baixa potência, não iniciar com facilidade ou não operar corretamente em marcha lenta, examine a vela de ignição. Para diminuir o risco de presença de material indesejado nos eletrodos da vela de ignição, siga as seguintes instruções: a) Certifique-se de que a marcha lenta esteja ajustada corretamente. b) Certifique-se de que a mistura de combustível esteja correta. c) Certifique-se de que o filtro de ar esteja limpo. Se a vela de ignição estiver suja, limpe-a e verifique se a folga do eletrodo está correta, consulte Dados técnicosna página234. (Fig. 34) Substitua a vela de ignição, se for necessário.

Para examinar o sistema de combustível • •

Examine a tampa do tanque de combustível e a vedação da tampa do tanque de combustível, para se certificar de que não há danos. Examine a mangueira de combustível, para se certificar de que não há vazamentos. Se a mangueira de combustível estiver danificada, vá a uma oficina autorizada para substituí-la.

Para ajustar o cabo da embreagem Se você sentir a transmissão lenta, é necessário ajustar o cabo da embreagem.

1. Prenda o cabo da embreagem em furos diferentes no braço de acionamento, para ajustar o comprimento do cabo da embreagem. Diminua o comprimento do cabo da embreagem para aumentar a velocidade da direção. Estenda o cabo da embreagem para diminuir a velocidade da direção. (Fig. 35) Observação: Se a transmissão estiver engatada quando você não puxar o braço de acionamento, é necessário estender o cabo de embreagem.

2. Para fazer pequenos ajustes na velocidade da transmissão gire o parafuso de ajuste. Para aumentar a velocidade da transmissão, gire o parafuso de ajuste no sentido anti-horário. Para diminuir a velocidade da transmissão, gire o parafuso de ajuste no sentido horário. (Fig. 36) Se você ainda sentir a transmissão lenta, leve a uma oficina autorizada aprovada para substituir a correia de transmissão.

Transporte, armazenamento e descarte Transporte e armazenamento •

Para transporte e armazenamento do produto e combustível, certifique-se de que não haja vazamentos ou gases de escape. Faíscas ou chamas abertas, por exemplo, de dispositivos elétricos ou caldeiras, podem iniciar um incêndio. Sempre utilize recipientes aprovados para armazenamento e transporte de combustível. Esvazie o tanque de combustível antes de armazenar o produto por um longo período de tempo. Descarte o combustível em um local apropriado Fixe o produto de forma segura durante o transporte, para evitar danos e acidentes. Mantenha o produto em um local bloqueado para evitar o acesso de crianças ou de pessoas não autorizadas.

Mantenha o produto em um local seco e livre de congelamento.

Respeite os requisitos locais de reciclagem e as regulamentações aplicáveis. Descarte todos os produtos químicos, como óleo de motor ou combustível, em um centro de serviço ou em um local apropriado para o descarte. Quando o produto não for mais utilizado, envie-o para um Husqvarna revendedor ou descarte-o em um local para reciclagem.

Dados técnicos Dados técnicos LC 140

LC 140S Briggs & Stratton

Potência nominal do motor, kW81

A potência nominal do motor indicada é a potência média líquida (em rpm especificado) de um típico motor de produção para o modelo do motor medido no padrão SAE J1349/ISO1585. Os motores de produção em massa podem apresentar diferenças nesse valor. A potência real do motor instalado no produto final vai depender da velocidade de operação, das condições ambientais e de outros valores.

801 - 004 - 04.12.2019

LC 140S Capacidade do tanque de combustível, litros

Capacidade do tanque de óleo, litros

Nível da potência sonora, dB medido (A)

Nível da potência sonora, LWA dB (A) garantido

Capacidade do coletor de grama, litros

Sistema de combustível e lubrificação

Peso Com tanques vazios, kg Emissões de ruído 82

Níveis sonoros 83 Nível de pressão sonora no ouvido do operador, dB (A) Níveis de vibração

Transmissão Velocidade em km/h

As emissões de ruído no meio ambiente são medidas como potência sonora (LWA) em conformidade com a norma EC 2000/14/EC. Os dados informados para nível de pressão de ruído têm uma dispersão estatística típica (desvio padrão) de 1,2 dB (A). Os dados relatados de nível de vibração têm uma dispersão estatística típica (desvio padrão) de 0,2 m/s2.

801 - 004 - 04.12.2019

DECLARAÇÃO DE CONFORMIDADE DA CE DECLARAÇÃO DE CONFORMIDADE DA CE A Husqvarna AB, SE–561 82 Huskvarna, Suécia, tel: +46-36-146500, declara que os cortadores de grama Husqvarna LC 140 e LC 140S de números de série 14xxxxxxx e posteriores, estão em conformidade com os requisitos da DIRETIVA DO CONSELHO: • • •

de 17 de maio de 2006 “referente às máquinas” 2006/42/CE. de 26 de fevereiro de 2014 “referente à compatibilidade eletromagnética” 2014/30/CE. de 8 de maio de 2000 “referente às emissões de ruído no meio ambiente” 2000/14/CE.

Informações referentes às emissões de ruído, consulte as Especificações Técnicas. As normas a seguir foram aplicadas: ISO 5395, ISO 11094, EN 55012 Se não indicado o contrário, os padrões listados acima são as mais recentes versões mais publicadas. Entidade competente: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala emitiu relatórios relativos à avaliação de conformidade de acordo com o anexo VI da DIRETIVA DO CONSELHO de 8 de maio de 2000 “referentes a emissões sonoras para o ambiente” 2000/14/EC. O certificado tem os números: 01/901/226 Huskvarna, 2019-12-15

Claes Losdal, Gerente de Desenvolvimento/Produtos para Jardins (representante autorizado para a Husqvarna AB e responsável pela documentação técnica)
