MANUALE UTENTE LC 140 HUSQVARNA

IT Manuale dell'operaore 139-149

JA 取叢説明書 150-160

Para sustituir la cucilla

Trasporto, stoccaggio e smaltimento. 147

Dati tecnici 147

Dichiarazione di conformità CE. 149

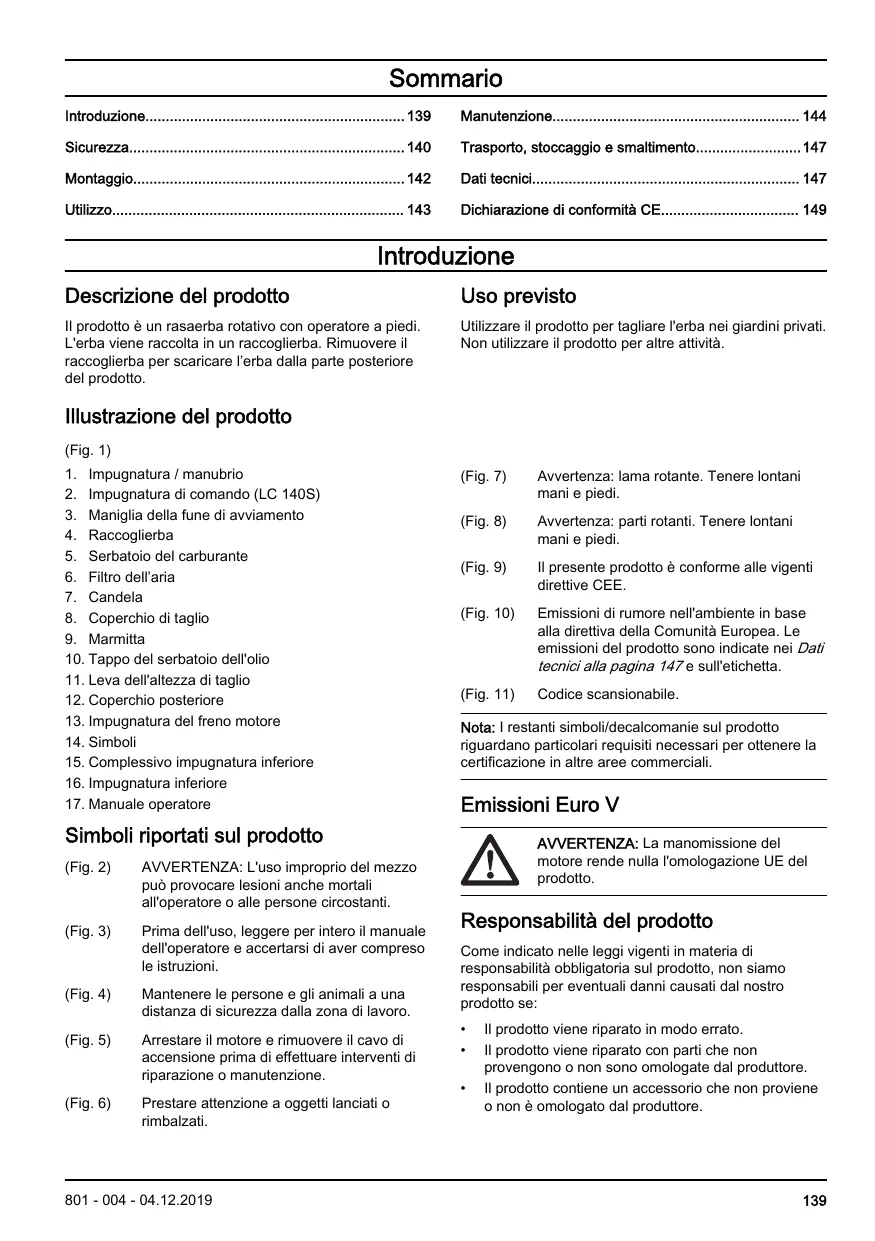

Introduzione

Descrizione del prodotto

Il prodotto è un rasaerba rotativo con operatore a piedi. L'erba viene raccolta in un raccoglierba. Rimuoverve il raccoglierba per scaricare l'erba alla parte posteriore del prodotto.

Illustrazione del prodotto

(Fig. 1)

1. Impugnatura / manubrio
2. Impugnatura di lavoro (LC 140S)
3. Maniglia della fune di avviamento
4. Raccoglierba
5. Serbatoio del carburante
6. Filtrodell'aria
7. Candela
8. Coperchio di taglio
9. Marmitta
10. Tappo del serbatoio dell'olio
11. Leva dell'altezza di taglio
12. Coperchio posteriore
13. Impugnatura del freno motore
14. Simboli
15. Compressivo impugnatura inferiore
16. Impugnatura inferiore
17. Manuale operatore

Simboli riportati sul prodotto

(AVVERTENZA: L'uso improprio del mezzo cui po provocare lesioni anche mortali all'operatore o alle persone circostanti.
(Fig. 3) Prima dell'uso, leggere per intero il manuale dell'operaatore e accertarsi di aver compreso le istruzioni.
(Fig. 4) Mantenere le personne e gli animali a una distance di sicurezza alla zona di lavoro.
(Fig. 5) Arrestare il motore e rimuovere il cavo di accensione prima di effettuare interventi di riparazione o manutenzione.
(Pig. 6) Prestare attenzione a oggetti lanciati o rimbalzati.

Uso previsto

Utilizzare il prodotto per tagliare l'erba nei giardini privati. Non utilizzare il prodotto per altre attività.

(Fig. 7) Avverenza: lama rotante. Tenere lontani mani e piedi.
(Fig. 8) Avertenza: parti rotanti. Tenere lontani mani e piedi.
(Fig. 9) Il presente prodotto è conforme alle vigenti direttive CEE.
(Fig. 10) Emissionsi di rumore nell'ambiente in base alla direttiva della Comunita Europea. Le emissionsi del prodotto sono indicate nei Dati tecnici alla pagina 147 e sull'etichetta.
(Fig. 11) Codice scansionabile.

Note: I restanti symboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottener la certificazione in altre aree commerciali.

Emissioni Euro V

AVERTENZA: La manomissione del motore rende nulla l'omologazione UE del prodotto.

Responsabilità del prodotto

Come individato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

Il prodotto viene riparato in modo errato.
Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.
Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.

Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente.

Sicurezza

Definizioni di sicurezza

Le avventenze, le precauzioni e le note sono utilizzate per evidenziarle parti importanti del manuale.

AVERTENZA: Utilizzato se è presente un rischio di lesions o morte dell'operaatore o di passanti nel caso in cui le struzioni del manuale non vengano rispetto.

ATTENZIONE: Utilizzato se è presente un rischio di anni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispetto.

Note: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

Istruzioni di sicurezza generali

AWERTENZA: Leggere le seguenti avventenze prima di utilizzato il prodotto.

• Questo prodotto è pericoloso se utilizzato in maniera impropria o se non si presta attenzione. La mancata osservanza delle istruzioni di sicurezza può causare lesionsanchefallali.
• Durante il funzionamento, quello prodotto genera un Campo elettromagnetico. Tale campo più interferire, in alcuni casi, con persona portatrici di impianti medici attivi o passivi. Per ridurre l rischio di condizioni che sono implicare lesions gravi o mortali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzato quello prodotto.
• Usare la massima cautela e il buon senso. Se non si è sicuri di come utilizzare il prodotto in una particolare situazione, fermarsi e rivolgersi al proprio rivenditore Husqvarna prima di continuare.
• Tenere presente che l'opercatore potrà essere ritenuto responsablee di eventuali incidenti che coinvolgano altre persono o'i loro beni.

• Tenere pulito il prodotto. Assicurarsi che si possibile leggere chiaramente significi e decalcomanie.
  Non consentire ad altre persone di utilizzato il prodotto se non si è sicuri che abbiano fatto e compreso il contentuto del Manuale dell'operaatore.
  Non consentire ai bambini di utilizzato il prodotto.

• Tenere i bambini lontani dall'area di lavoro. É nécessaria sempre la supervisione di un attività responsable.
  Non permettere a chiunque non conosca le istruzioni di utilizzato il prodotto.

• Controllare sempre qualsiassi persona, dalle capacità fisiche o mentali ridotte, che utilizzii il prodotto. É necessaria sempre la supervisione di un adulto responsable.
  Non utilizzato l'apparecchio quando si è stanchi, ammalati o sosto effetto di alcohol, farmaci o medicinali. Essi potrebbero promotettera la vista, l'attenzione, il coordinamento e il giudizio.
  Se difettoso, non utilizzato il prodotto.
• Non modificare il prodotto né'utilizzato nel caso in cui vi sia la possibilità che sua stato modificato da altri.

Sicurezza dell'area di lavoro

AWERTENZA: Leggere le seguenti avventenze prima di utilizzare il prodotto.

Rimuovere oggetti quali rami,ramoscielli o pietre dall'area di lavoro prima di utilizzato il prodotto.
Gli oggetti che urtano contro l'attrezzatura di taglio potrebbero essere proiettati e causare danni a cose e persone. Mantenere persona e animali a una distance di sicurezza dal prodotto.
Non utilizzato mai il prodotto in condizioni meteorologiche avverse quali nebbia, pioggia, vento forte, freddo intenso e rischio di fulmini. L'uso del prodotto in condizioni meteorologiche avverse o in ambienti umidi è stancante. Condizioni meteorologiche avverse possono causare situazioni di pericolato quali superfici scivolose.
- Prestare attenzione a persone, cose e situazioni che possono impedire un utilizzo sicuro del prodotto.
- Prestare attenzione a ostacoli quali radici, pietre, ramoscelli, fossi e avvallamenti. L'erba alla più nascondere eventuali ostacoli.
- Tagliare l'erba in pendenza più risultare pericoloso. Non'utilizzare il prodotto su terreini con pendenze superiori a 15^ .
Utilizzare il prodotto trasversalmente lungo i pendii. Non spostarsi seguito tragitierno l'alto e verso il basso.
- Prestare attenzione in prossimità di angoli e oggetti nascosti che potrebbero ostacolare la visuale.

AWERTENZA: Leggere le seguenti avventenze prima di utilizzare il prodotto.

Utilizzare il prodotto esclusivamente per tagliare il prato. Non è consentito utilizzato il prodotto per altri scopi.
- Usare sempre abbligamente protettivo personale. Vedere Abbligamento protettivo personale alla pagna 141.
Assicurarsi di saper spagnere il motore rapidamente in caso di emergenza.
Non avviare il motore in uno spazio chiuso o in prossimità di materiali infiammabili. I fumi di scarico del motore sono molto caldi e possono contentere scintille in grado di provocare incendi.
- Non azionare il prodotto senza prima aver montato correttamente la lama e tutti i coperchi. Una lama non correttamente fissata potrebbe allentarsi e causare lesioni personali.
Assicurarsi che lalama non urti oggetti quali pietre e radici. Ciò potrebbe provocare danni allalama e jegare l'albero motore. Un'asseiegato provoca forti vibrazioni e un alto rischio di allentamento della lamaa.
- Qualora la lama urti contro un oggett o all'insorgere di vibrazioni arrestare immediamente il prodotto. Staccare il cavo di accensione alla candela. Verificare la presenza di eventuali danni al prodotto. Riparare eventuali danni o contattare un'officina autorizzata per far svolgere la riparazione.
Non fissare l'impugnatura del freno motore in modo permanente al manubrio quando il motore è avviato.
- Posizione are prodotto su una superficie piana e stabile e avviarlo. Assicurarsi che la lama non venga aicontatto con il terreno o con altri oggetti.
- Collocarsi sempre posteriormente al prodotto quando lo si utilizes.
Consentire a tutte le ruote di restare a dato con il suolo e tenere le 2 mani sull'impugnatura nelle azionza il prodotto. Tenere mani e piedi lontani dalle lame rotanti.
Non ribaltare il prodotto a motore acceso.
- Prestare attentione quando si tira il prodotto versus di se.
Non sollevare mai il prodotto a motore avviato. Se si deve sollevare il prodotto, arrestare innanzitutto il motore e scollegare il cavo di accensione alla candela.
Non camminare all'indietro quando si utilizes il prodotto.
- Arrestare il motore quando si attavransano zone prive d'erba quali vialetti in ghiaia, pietra e asfalto.
Non correre con il prodotto quando il motore è accesso. Camminare sempre durante l'utilizzo del prodotto.

• Spagnere il motore prima di apportare qualiasi modifica all'altezza di taglio. Non effettuare mai regolazioni a motore acceso.
  Non perdere mai di vista il prodotto quando il motore è acceso. Arrestare il motore e assicurarsi che l'attrezatura di taglio non giri.

Istruzioni di sicurezza per il funzionamento

Abbigliamento protettivo personale

AWERTENZA: Leggere le seguenti avventenze prima di utilizzato il prodotto.

L'uso di abbligamento protettivo personale non elimina il rischio di lesions, ma ne riduce la gravità in caso di incidente. Farsi consigilare dal rivenditore per la scelta dell'attrezzatura adatta.
Utilizzare protezioni per le orecchie se il livello di rumore è superiore a 85 dB.
Utilizzare robusti stivali o scarpe antiscivolo. Non utilizzato il prodotto con calzature aperte o a piedi nudi.
Utilizzare pantaloni lunghi di tessuto pesante.
- Indossare quanto protettivi ove necessario, ad esempio per montare, ispezionare o pulire l'attrezatura di taglio.

Dispositivi di sicurezza sul prodotto

AVERTENZA: Leggere le seguenti avventenze prima di utilizzato il prodotto.

Non utilizzato un prodotto con dispositivi di sicurezza difettosi.
- Effettuare un controllo dei dispositivi di sicurezza con regolarità. Se i dispositivi di sicurezza sono difettosi, rivolgersi alla propria officina Husqvarna.

Controllo del coperchio di taglio

Il coperchio di taglio riduce le vibrazioni del prodotto e il rischio di ferirsi con la lama.

• Esaminare il coperchio di taglio per accertarsi che non presenti danni quali crepe.

Impugnatura del freno motore

L'impugnatura del freno motore arresta il motore.
Quando si rilascia l'impugnatura del freno motore, il motore si arresta.

Per ispezionare il freno motore, avviare il motore e\ quindi rilasciare l'impugnatura del freno motore. Se il\ motore non si arresta entro 3 secondi, far regolare il\ freno motore presso un'officina Husqvarna autorizzata.

(Fig. 12)

Marmitta

La marmitta assicura il minimo livello acustico e allontana i fumi di scarico dall'operatore.

Non utilizzare il prodotto se la marmitta è mancante o difettosa. Una marmitta difettosa aumenta il livello acustico e il rischio di incendio.

AVVERTENZA: La marmitta si surriscalda durante e dopo l'uso e quando il motre funzione al regime minimo. Prestare attenzione in prossimità di materiali infiammabili e/o fumi per evitare incendi.

Sicurezza nell'uso del carburante

AWERTENZA: Leggere le seguenti avventenze prima di utilizzato il prodotto.

Non avviare il prodotto nel caso in cui vi sia carburante o olio motore su diesso. Rimuovere il carburante/olio indesiderato e lasciare che il prodotto si asciughi.
In caso di perdite di carburante sugli indumenti, cambiarsi immediatamente.
- Il carburante non deve arrivare a contatto con il corpo, poiché può causare lesions. In caso di contatto del carburante con il corpo, rimuoverlo con acqua e sapone.
Non avviare il prodotto se il motore presenta una perdita. Esaminare regolarmente il motore per verificare la presenza di eventuali perdite.
- Prestare la massima attenzione con il carburante. Il carburante è infiammabile e i fumi sono esplosivi quandosi possono causare lesioni o morte.
- Non respirare i fumi del carburante perché possono causare lesioni. Accertarsi che ci sua un flusso d'aria sufficiente.
Non fumare in prossimità del carburante o del motore.
Non posizionale oggetti caldi in prossità del carburante o del motore.
Non aggiungere carburante a motore acceso.
Assicurarsi che il motore sia freddo prima di effettuare il rifornimento.
- Prima di effettuire il rifornimento, après lentamente il tappo del serbatoio del carburante e rilasciare la pressione con cautela.

• Non aggiungere carburante al motore in un ambiente chiuso. Un flusso d'aria insufficiente cui cause lesioni o la morte dovute ad asfissia o al monossido di carbonio.
• Stringere completeness il tappo del serbatoio del carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.
• Prima dell'avviamento, spostare il prodotto di almeno 3m / 10 ft dal punto in cui è stato riempito il serbatolio del carburante.
  Non riempire completeness il serbatoio del carburante. Il calore provoca l'espanizione del carburante. Lasciare dello spazio nella parte superiore del serbatoio del carburante.

Istruzioni di sicurezza per la manutenzione

AWERTENZA: Leggere le seguenti avventenze prima di utilizzato il prodotto.

• I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e allamente pericoloso. Non avviare il motore in ambienti o spazi chiusi.
• Prima di eseguire la manutenzione del prodotto, arrestare il motore e rimuovere il cavo di accensione alla candela.
• Indossare guanti protettivi quando si esgue la manutenzione dell'attrezzatura di taglio. La lama è molto affiliata e ci si può ferire pratiche.
• Accessori e modifiche apportate al prodotto che non siano stati approvati dal costrutto sono causare infortuni gravi,anche fallali. Non apportare modifiche al prodotto. Utilizzato sempre accessori approvati dal produttore.
  Se la manutenzione non viene eseguita correttamente e con regolarità, aumento il rischio di lesionsi personali e danni al prodotto.
• Eseguire esclusivamente gli interventi di manutenzione riportati nel presente manuale. Tutti gli altri interventi di manutenzione devono essere svolti da un'officina Husqvarna autorizzata.
• Rivolgersi a un'officina Husqvarna autorizzata per far svolgere regolarmente interventi di manutenzione sul prodotto.
  Sostituire le parti danneggiate, usurate o rotte.

Montaggio

Per montare l'impugnatura

1. Inserire i perni sulla parte inferiore dell'impugnatura inferiore nei fori come indicato nell'illustrazione. Allineare i fori delle viti e fissare le viti, le rondelle e le manopole. Stringere completeness the manopole. (Fig. 13)

2. Allineare i fori nel manubrio con i fori nell'impugnatura inferiore e fissare le viti, le rondelle e le manopole. Sul lato destro, agganciare ancche l'anello per la fune di avviamento. Stringere completenessle manopole. (Fig. 14)

3. Usare i supporti del cavo in dotazione per collegare i cavi all'impugnatura. (Fig. 15)

Note: Assicurarsi che la tensione dei cavi non sia eccessiva.

Per regolare l'altezza dell'impugnatura

1. Allentare le manopole inferiori. (Fig. 16)
2. Smontare la manopola, la rondella e la vite.
3. L'impugnatura può essere impostata a 2 altezza diverse. Regolare l'impugnatura a un'altezza adatta con la vite di fissaggio in uno dei due fori. (Fig. 17)
4. Montare la vite e la manopola.
5. Far scorrere le manopole verso l'alto versus l'impugnatura finché non si bloccano e si sente uno scatto. Serrare le manopole in modo corretto. (Fig. 18)

Per predisiporre il prodotto in posizione di trasporto

1. Rimuovere il raccoglierba.
2. Allentare le manopole sull'impugnatura superiore e piegare l'impugnatura verso il basso. (Fig. 19)
3. Allentare le manopole inferiori.

4. Spostare le manopole verso l'estremità inferiore delle scanalature dei lati sinistro e destro del prodotto. (Fig. 20)

5. Ripiegare l'impugnatura in avanti. (Fig. 21)

Per fissare il prodotto in posizione di funzionamento

1. Sollevare il manubrio fino a quando l'impugnatura inferiore si blocca in posizione di funzionamento. (Fig. 22)
2. Spostare le manopole verso l'alto in direzione dell'impugnatura fino a quando un clice ne segnal a'arresto.
3. Stringere completeness le manopole. (Fig. 23)
4. Sollevare la parte superiore del manubrio.
5. Stringere completeness le manopole. (Fig. 24)

Per assemblare il raccoglierba

1. Inserire la parte superiore del raccoglierba nella parte inferiore del raccoglierba. (Fig. 25)
2. Fissare il telaio del raccoglierba con i fermi. (Fig. 26)
3. Sollevare il coperchio posteriore.
4. Fissare i ganci sul raccoglierba al bordo superiore del telaio. (Fig. 27)
5. Inserire la parte inferiore del raccoglierba nel canale di scarico dell'erba.

Utilizzo

Introduzione

AWVERTENZA: Prima di utilizzato il prodotto, è necessario leggere e comprendere il capitolo relativo alla sicurezza.

Husqvarna Connect

Husqvarna Connect è un'app gratuite per i dispositivi mobili. L'app Husqvarna Connect fornisce funzioni estese per il prodotto Husqvarna:

• Informazioni aggintive sul prodotto.
• Dettagli, guida, parte del prodotto e manutenzione.

Primo utilizzo Husqvarna Connect

1. Scaricare l'app Husqvarna Connect sul proprio dispositivo mobile.
2. Registrars nell'app Husqvarna Connect.
3. Attenersi alle istruzioni dell'app Husqvarna Connect per collegare e registrarile il prodotto.

Prima di utilizzare il prodotto

1. Leggere il Manuale dell'operaatore con attenzione e accertarsi di averne compreso il contento.

2. Esaminare l'attrezzzatura di taglio per assicurarsi che sua correttamente collegata e regolata. Vedere Per controllare l'attrezzzatura di taglio alla pagina 145.

3. Riempire il serbatoio del carburante. Vedere Per il riformimento del carburante alla pagina 143.
4. Riempire il serbatoio dell'olio ed effettuare il controlo del livello dell'olio. Vedere Per esquire il controllo del livello dell'olio alla pagina 146.

Per il riformamento del carburante

Se disponibile, utilizzare benzina alchilata/a basso livello di emissioni. Se non è disponibile benzina alchilata/a basso livello di emissioni, utilizzare una benzina sulla piombo di buona qualità o una benzina contente di piombo con un numero di ottani non inferiore a 90.

ATTENZIONE: Non utilizzato mai benzina con un numero di ottani inferiore a 90 RON (87 AKI). Ciò più causare danni al prodotto.

1. Apire lentamente il tappo del serbatoio del carburante per rilasciare la pressione.
2. Riempire lentamente il serbatoio con una tanica di carburante. Se si versa del carburante, rimuoverlo con un panno e lasciare asciugare eventuali residui.

3. Pulire l'area intorno al tazzo del serbatoio del carburante.

4. Stringere completeness il tappo del serbatoio del carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.

5. Prima dell'avviamento, spostare il prodotto di almeno 3m (10 ft) dal punto in cui è stato riempito il serbatoio del carburante.

Per impostare l'altezza di taglio

1. Per aumentare l'altezza di taglio, spingere la leva dell'altezza di taglio all'indietro.
2. Per diminuire l'altezza di taglio, spingere la leva dell'altezza di taglio in avanti. (Fig. 28)

ATTENZIONE: Non impostare l'altezza di taglio troppo in basso. Se la superficie del prato non è piana, le lame sono urtare il terreno.

Per avviare il prodotto

1. Accertarsi che il cavo di accensione sia collegato alla candela.
2. La prima volta che si avvia il prodotto, premere 5 volte il bulbo di adescamento. Quando si avvia il prodotto la volta seguente a motore freddo, premere il bulbo di adescamento per 3 volte.
3. Collocarsi dietro il prodotto.
4. Tenere l'impugnatura del freno motore contro il manubrio. (Fig. 29)
5. Tenere l'impugnatura della fune di avviamo con la mano destra.
6. Estrarre lentamente l'impugnatura della fune di avviamento fino a che non si avverte una leggera resistenza.
7. Tirare con forza per avviare il motore.

AVERTENZA: Non avvolgere la fune di avviamento intorno alla mano.

Per applicare trazione alle ruote (LC 140S)

• Premere l'impugnatura di lavoro in direzione del manubrio. (Fig. 30)
• Prima di tirare il prodotto verso di se, disinnestare la trazione e spingere il prodotto in avanti di circa 10cm.
• Rilasciare l'impugnatura di lavoro per disinnestare la trazione, ad esempio quando ci si avvicina a un ostacolo.

Perarrestareil prodotto

Per arrestare la sola trazione, rilasciare l'impugnatura di lavoro.
Per spegnere il motore, rilasciare l'impugnatura del freno motore.

Per ottenere un buon risultato

Utilizzato sempre una lama ben affiliata. Una lama non tagliente fornisce un risultato irregolare e la superficie di taglio dell'erba ingial分会. Una lama affiliata inoltre consuma minore energia di una lama affiliata.
Non tagliare più di 1% dell'altezza dell'erba. Iniziare l'operazione di taglio impostando l'altezza di taglio su un livello alto. Esaminare il risultato e ridurre l'altezza di taglio al livello applicabile. Se l'erba è molto alta, procedere lentamente e tagliarla 2 volte, se necessario.
- Tagliare sempre in direzioni diverse per evitare il formarsi di strisce sul prato.

Manutenzione

Introduzione

AVVERTENZA: Prima di svolgere la manutenzione, leggere e comprendere il capitolo relative alla sicurezza.

Per tutti gli interventi di assistenza e riparazione sul prodotto, è necessaria una formazione specifica. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l'assistenza. Se non avete acquistato il prodotto presso un rivenditore dotato di

officina, informatevi sull'ubicazione della più vicina officina autorizzata.

Programma di manutenzione

Gli intervalli di manutenzione sono calcolati sulla base di un uso quotidiano del prodotto. Gli intervalli cambiano se il prodotto non viene usato quotidianamente.

Per gli interventi di manutenzione contrassegnati con il significato *, vedere le istruzioni in Dispositivi di sicurezza sul prodotto alla pagina 141.

Manutenzione	Giomaliera	Una volta a settimana	Una volta al mese
Svolgere un'ispezione generale	X
Controllare il livello dell'olio	X
Pulire il prodotto	X
Controllare l'attrezzatura di taglio	X
Controllare il coperchio di taglio*	X
Controllare l'impugnatura del freno motore*	X
Controllare e regolare la trazione (cavo della frizione)	X
Controllare la marmitta*		X
Controllare la candela		X
Cambiare l'olio (la primaolta dopo 5 ore, quando dopo anni 50 ore di funzionamento)			X
Sostituire il filtrato aria			X
Esaminare il systemadi alimentazione			X

Ispezione generale

• Controllare che tutti i dadi e le viti del prodotto siano serrati correttamente.

Per pulire esternamente il prodotto

Utilizzare una spazzola per rimuovere foglie, erba e sporcizia.
Assicurarsi che la presa d'aria nella parte superiore del motore non sua ostruita.
Non utilizzare una lancia ad alta pressione per pulire il prodotto.
- Se si utilizes dell'acqua per pulire il prodotto, non versare l'acqua direttamente sul motore.

Per pulire la superficie interna del coperchio di taglio

1. Svuotare il serbatoio del carburante.
2. Collocare il prodotto su un lato con la marmitta rivolta verso il basso.

ATTENZIONE: Se il prodotto è stato collocato con il filtrlo dell'aria rivolto verso il basso, il motore potrebbe danneggiarsi.

1. Lavare la superficie interna del coperchio di taglio con acqua.

Per controllare l'attrezzatura di taglio

AVVERTENZA: Per evitare l'avviamento occidentale del prodotto, rimuovere il cavo di accensione alla candela.

AVVERTENZA: Indossare quanti protettivi quando s esegue la manutenzione dell'attrezzzatura di taglio. La lama è molto affiliata e si既可以 fare很开心.

1. Controllare l'attrezzatura di taglio per individuare danni o crepe. Sostituire sempre l'attrezzatura di taglio danneggiata.
2. Osservare la lama per controllare che non sia danneggiata o usurata.

Note: Dopo l'affilatura lalama deve essere bilanziata. Rivolgersi a un centro assistenza per l'affilatura, la sestuzione e il bilanciamento. Se si urta un ostacolo che provoca l'arresto del prodotto, sostuire la lamda danneggiata. Il centro di assistenza poto valutare se la lamda coulda essere affilata o deve essere sostuita.

Per sostituire la lama

1. Bloccare la lama con un blocco di legno. (Fig. 31)
2. Rimuovere il bullone della lama.
3. Rimuovere la lama.

4. Esaminare il supporto e il bullone della lama per verificare la presenza di eventuali danni.

5. Esaminare l'albero motore per accertarsi che non si piegato.

6. Quando si fissa la nuova lama, assicurarsi che le estremità inclinate della lama puntino in direzione del coperchio di taglio. (Fig. 32)
7. Assicurarsi che la lama sia allineata con il centro dell'albero motore.
8. Bloccare la lama con un blocco di legno. Inserire la rondella reggispinta e serrare il bullone e la rondella a una coppi di 45-60 Nm. (Fig. 33)
9. Girare manually le lama per verificare che possa ruotare liberamente.

AWERTENZA: Utilizzato dei guanti da lavoro spessi. La lama è molto affiliata e ci si sono ferire lavoramente.

1. Avviare il prodotto per eseguire una prova della lamta. Se la lamna non è collegata correttamente, si verificano delle vibrazioni nel prodotto o il risultato del taglio è insoddisfacente.

Per eseguire il controllo del livello dell'olio

ATTENZIONE: Se il livello dell'olio è troppo basso si possono verificare danni al motore. Controllare il livello dell'olio prima di avviare il prodotto.

1. Posizionare il prodotto su un terreno in piano.
2. Rimuovere il tappo del serbatoio dell'olio con l'annessa asta di livello.
3. Pulire l'olio dall'a sta di livello.
4. Inserire l'asta di livello interamente all'interno del serbatoio dell'olio per avere un imagine corretta del livello dell'olio.
5. Rimuovere l'asta di livello.
6. Controllare il livello dell'olio sull'asta di livello.
7. Se il livello dell'olio è basso, rabbocare con olio motore ed eseguire nuovamente un controllo del livello dell'olio.

Cambio dell'olio motore

AVERTENZA: L'olio motore è molto caldo subito dopo lo spegnimento del motore.
Lasciare che il motore si raffreddi prima di scaricare l'olio motore. Se si versa accidentallyamente dell'olio motore sulla pelle, lavare con acqua e sapone.

1. Azionare il prodotto fino a quando il serbatoio carburante è vuoto.
2. Rimuovere il cavo di accensione alla candela.

3. Rimuovere il tappo del serbatoio dell'olio.

4. Posizionare un recipiente fatto il prodotto per raccogliervi l'olio motore.

5. Inclinare il prodotto per scaricare l'olio motore dal serbatoio dell'olio.
6. Riempire con nuovo olio motore del tipo raccomandato in Dati tecnici alla pagina 147.
7. Eseguire il controlo del livello dell'olio. Vedere Per eseguire il controlo del livello dell'olio alla pagina 146.

Filtro dell'aria

Un filtrlo dell'aria utilizzato per un lungo periodo non più essere pulito completamente. Sostituire il filtrlo dell'aria a intervalli regolari.

Nota: Sostituire sempre unrosso dell'aria danneggiato.

Per pulire il filtro in materiale espanso

1. Rimuovere il coperchio del filtro dell'aria e il filtrato in materiale espanso.
2. Pulire il filtro in materiale espanso con acqua e sapone.
3. Sciacquare il filtrin materiale espanso con acqua pulita.
4. Strizzare via l'acqua dal filtro materiale espanso e lasciarlo asciugare.

ATTENZIONE: Non usare aria compressa. Cio più causare danni al过滤 in materiale espanso.

1. Lubricare il filtro in materiale espanso con olio motore.
2. Premere un panno pulito contro ilhetto in materiale espanso per rimuovere residui di olio indesiderati.
3. Rimontare il filtrlo dell'aria. Assicurarsi che il filtrlo dell'aria sia correttamente a tenuta rispetto al portafiltero dell'aria.
4. Rimontare il coperchio del filtro dell'aria.

Per esaminare la candela

ATTENZIONE: Usare candele originali o del tipo raccomandato. Un tipo di candela errato cui do danneggiare il prodotto.

• Controllare la candela nel caso in cui il motore giri a bassa potenza, risultati difficile da avviare o non funzioni correttamente al regime minimo.
• Per ridurre il rischio di accumulo di materiale superfluo sugli elettro di delle candele, osservare le seguenti struzioni:

a) Accertarsi che il regime minimo sia regolato correttamente.
b) Accertarsi che la miscela sia corretta.
c) Accertarsi che il filtro dell'aria sia pulito.

Se la candela è incrostata, pulirla e controllare che la distanza tra gli elettrodi sua corretta; vedere Dati tecnici alla pagina 147. (Fig. 34)
- Sostituire la candela secondo necessità.

Per controllare ilsystemadi alimentazione

• Esaminare il tappo del serbatoio del carburante e la relativa guarnizione di tenuta per verificare che non vi siano danni.
• Esaminare il tubo pescante per accertarsi che non presenti perdite. Se il tubo pescante è danneggiato, farlo sostituireesso un'officina.

Per regolare il filo della frizione

Quando si avverte che il funzionamento dell'unità è rallentato, è necessario regolare il cavo della frizione.

1. Collegare il filo della frizione ai diversi fori sull'impugnatura di lavoro per regolarne la lunghezza. Ridurre la lunghezza del filo della frizione per augmentare la velocità di marcia. Estendere il filo della frizione per diminuire la velocità di marcia. (Fig. 35)
   Note: Se la trazione si innesta quando non si tira l'impugnatura di lavoro, è necessario allungare il cavo della frizione.
2. Per piccole regolazioni della velocità di marcia, girare la vite di regolazione. Per augmentare la velocità di marcia, girare la vite di regolazione in senso antiorario. Per ridurre la velocità di marcia, girare la vite di regolazione in senso orario. (Fig. 36)

Se l'unità risulta lentaancheafterla regolazione, consultare un'officina autorizzata per far sostituire la cinghia di trasmissione.

Trasporto, stoccaggio e smaltimento

Trasporto e conservazione

• Per trasportare e conservare il prodotto e il carburante, accertarsi che non vi siano perdite o fumi. Scintille o fiamme aperte, provocate ad esempio da dispositivi elettrici o caldaie, posso nino inncicare un incendio.
  Utilizzare sempre contentitori approvati per la conservazione e il trasporto del carburante.
• Svuotare il serbatoio del carburante prima di riporre il prodotto per un lungo periodo di tempo. Smaltire il carburante presso un apposto centro di smaltimento
• Fissare in sicurezza il prodotto durante il trasporto per evitare danni o incidenti.

• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.

• Conservare il prodotto in un luogo asciutto e al riparo dal gelo.

Smaltimento

Rispettare lenorme locali sul riciclaggio e le normative vigenti.
- Smaltire tutte le sostanje chimiche, quali olio motore o carburante, presso un centro assistenza o un centro di smaltimento applicabili.
- Quando il prodotto non è più in uso, inviarlo a un rivenditore Husqvarna o smaltirlo presso un impianto di ricicchio.

Dati tecnici

Dati tecnici

	LC 140	LC 140S
Motore
Marchio	Briggs & Stratton	Briggs & Stratton
Cilindrata, cm3	125	125
Velocità, giri/min	2900±100	2900±100
Potenza nominale motore, kW49	1,8	1,8
Implante di accensione
Candela	Champion XC92YC	Champion XC92YC
Distanza tra gli elettrodi, mm	0,5	0,5
Carburante e sistema di lubrificazione
Capacità serbatoio carburante, litri	0,8	0,8
Capacità serbatoio olio, litri	0,5	0,5
Olio motore	SAE 30	SAE 30
Peso
Con serbatoi vuoti, kg	24,5	27
Emissioni di rumore50
Livello acustico, misurato dB(A)	94	94
Livello acustico, garantito LWA dB(A)	94	94
Livelli di rumorosità51
Livello di pressione acustica all'orecchio dell'operatore, dB(A)	80	80
Livelli di vibrazioni52
Impugnatura, m/s2	9,4	9,4
Taglio
Altezza di taglio, mm	25-75	25-75
Larghezza di taglio, mm	40	40
Tagliente	Raccolta	Raccolta
Codice articolo	5873863-10	5873863-10
Capacità del sacco raccoglierba, litri	50	50
Oltrepassa
Velocità km/h	-	4,0

Dichiarazione di conformità CE

Dichiarazione di conformità CE

Husqvara AB, SE-561 82 Huskvarna, Svezia, tel.: [phone], dichiara che i rasaerba Husqvara LC 140 e LC 140S a partire dai numero di series 14xxxx sono conformi alle norme previste nella DIRETTIVA DEL CONSIGLIO:

del 17 maggio 2006 "sulle machine" 2006/42/CE.
del 26 febbraio 2014 "sulla compatibilità elettromagnetica" 2014/30/UE.
- dell'8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/EC.

Per informazioni sulle emissioni di rumore, consultare i Dati tecnici.

Sono state applicate le seguenti norme:

ISO 5395, ISO 11094, EN 55012

Se non diversamente specificato, le norme sulla elencate sono le ultime versioni pubblicate.

Organo competente: 0404, SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala ha pubblicato rapporti relativi all'attestazione della conformità in base all'allegato VI della DIRITTIVA DEL CONSIGlio dell'8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/CE.

Il certificato porta il numero: 01/901/226

Huskvarna, 2019-12-15

Claes Losdal, Responsabile sviluppo/Prodotti per il giardino (rappresente autorizzato per Husqvarna AB e responsabile della documentazione tecnica)

目次

はしぃに 150

安全性. 151

組立. 153

操作 154

Mxntnns 155

撤送、保管、糜粟 158

主要赌元 158

EC適合性宣雪 160

はしだに

製品の説明
