BEDIENUNGSANLEITUNG DC759KA DEWALT

Produktudviklingsdirektor Horst GroBmann

X. fipssnn

DeWALT, Richard-Klinger-StraBe 40, D-65510, Idstein, Tyskland

Herzlichen Glückwunsch!

Sie haben sich für ein Elektrowerkzeug von DeWALT entschieden, das die lange DeWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten.

Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DeWALT zu Recht zu einem verläufigen Partner aller professionellen Anwender.

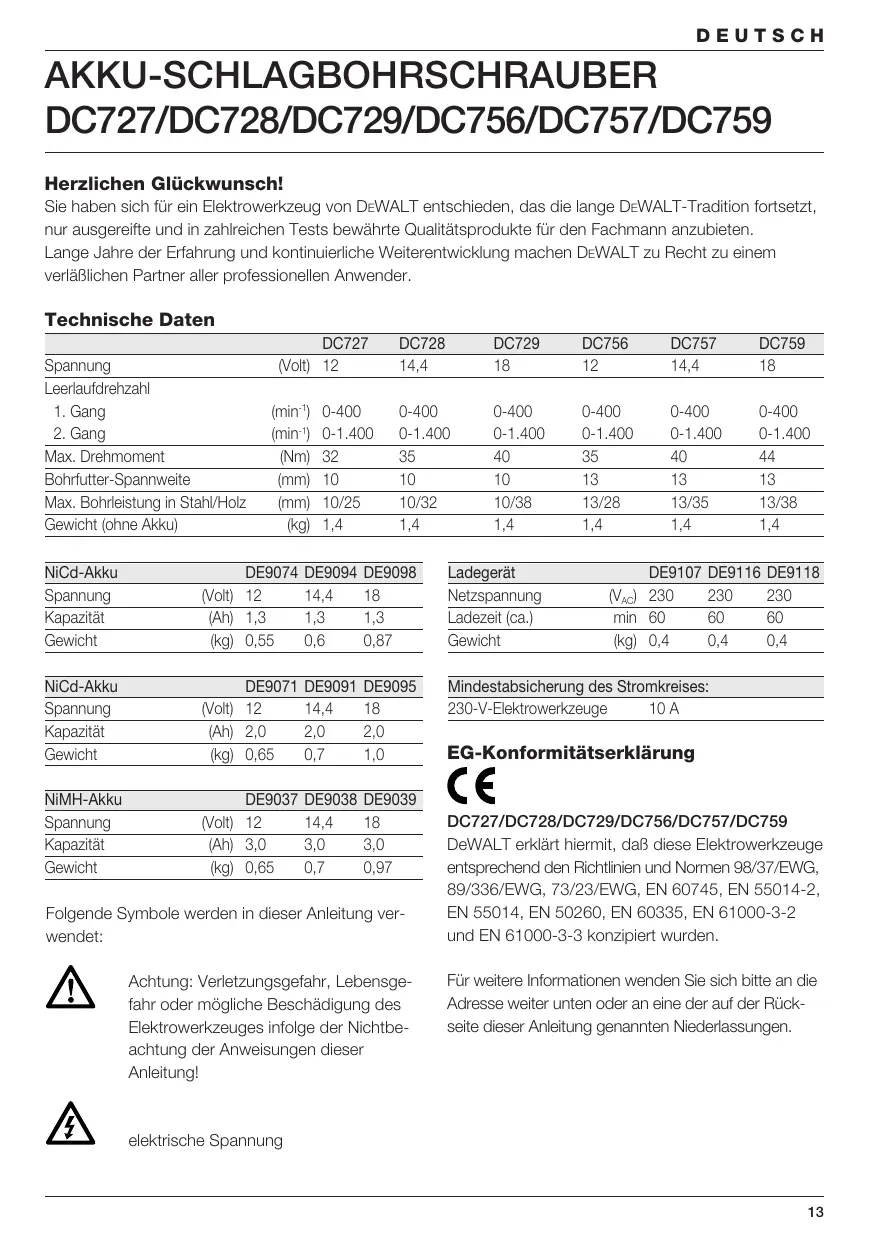

Technische Daten

		DC727	DC728	DC729	DC756	DC757	DC759
Spannung	(Volt)	12	14,4	18	12	14,4	18
Leerlaufdrehzahl
1. Gang	(min-1)	0-400	0-400	0-400	0-400	0-400	0-400
2. Gang	(min-1)	0-1.400	0-1.400	0-1.400	0-1.400	0-1.400	0-1.400
Max. Drehmoment	(Nm)	32	35	40	35	40	44
Bohrfutter-Spannweite	(mm)	10	10	10	13	13	13
Max. Bohrleitung in Stahl/Holz	(mm)	10/25	10/32	10/38	13/28	13/35	13/38
Gewicht (ohne Akku)	(kg)	1,4	1,4	1,4	1,4	1,4	1,4

NiCd-Akku		DE9074	DE9094	DE9098
Spannung	(Volt)	12	14,4	18
Kapazität	(Ah)	1,3	1,3	1,3
Gewicht	(kg)	0,55	0,6	0,87

NiCd-Akku		DE9071	DE9091	DE9095
Spannung	(Volt)	12	14,4	18
Kapazität	(Ah)	2,0	2,0	2,0
Gewicht	(kg)	0,65	0,7	1,0

NiMH-Akku		DE9037	DE9038	DE9039
Spannung	(Volt)	12	14,4	18
Kapazität	(Ah)	3,0	3,0	3,0
Gewicht	(kg)	0,65	0,7	0,97

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung!

elektrische Spannung

Ladegerät		DE9107	DE9116	DE9118
Netzspannung	(VAC)	230	230	230
Ladezeit (ca.)	min	60	60	60
Gewicht	(kg)	0,4	0,4	0,4

Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge	10 A

EG-Konformitätserklarung

DeWALT erklart hiermit, daß diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 98/37/EWG, 89/336/EWG, 73/23/EWG, EN 60745, EN 55014-2, EN 55014, EN 50260, EN 60335, EN 61000-3-2 und EN 61000-3-3 konzipiert wurden.

Für weitere Informationen wenden Sie sichitte an die Adresse weiter unter oeder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

		DC727	DC728	DC729
		DC756	DC757	DC759
Lda(Schaldruck)	dB(A)*	79	79,6	80,1
LwA(Schalleistung)	dB(A)	92	92,6	93,1
Gewichteter Effektivwert der Beschleunigung	m/s2	< 2,5	< 2,5	< 2,5

• Arbeitsplatzbezogener Emissionswert

KpA	(Schaldruck-Unsicherheitsfaktor)	dB(A)	2,8
KwA	(Schalleistungs-Unsicherheitsfaktor)	dB(A)	2,8

Direktor Produktentwicklung Horst Großmann

X. fipn

DeWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Deutschland

Allgemeine Sicherheitsregeln

Achtung! Sümmtliche Anweisungen sind zu lessen. Die Nichteinhaltung der nachstehend aufgeführten Anweisungen kann elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Der nachfolgend verwendete Begriff «Werkzeug» bezieht sich auf netzbetriebene Werkzeuge (mit Netzkabel) und auf akku-betriebene Werkzeuge (ohne Netzkabel). BEWAHREN SIE DIESE ANWEISUNGEN AUF.

1 Arbeitsbereich

a Halten Sie ihren Arbeitsbereich sauber und gut ausgeleucht. Unordnung und dunkle Arbeitsbereiche können zu Unfällen führen.
b Arbeitsen Sie mit Werkzeugen nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c Halten Sie Kinder und andere Personen während der Benutzung des Werkzeugs fern. Bei Ablenkung können Sie die Kontrolle verlieren.

2 Elektrische Sicherheit

a Der Anschlussstecker des Werkzeugs muß in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Werkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.
c Halten Sie Werkzeuge von Regen und Nasse fern. Das Eindringen von Wasser in ein Werkzeug erhöht das Risiko eines elektrischen Schlages.
d Missbrauchen Sie nicht das Kabel. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Werkzeugs vom Netz. Halten Sie das Kabel fem von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e Wenn Sie mit einem Werkzeug im Freienarbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

3 Sicherheit von Personen

a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie vermünftig mit einem Werkzeug um. Benutzen Sie das Werkzeug nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Werkzeugen kann zu ernsthaften Verletzungen führen.
b Verwenden Sie Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Werkzeuges, verringgert das Risiko von Verletzungen.
c Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Stellen Sie sich, daß sich der Schalter in der Aus-stellung befindet, bevor das Werkzeug mit dem Netz verbunden wird.

Durch das Tragen des Werkzeugs mit dem Finger am Schalter oder durch das Verbindeneingeschalteter Werkzeuge werden Unfälle provoziert.

d Entfermen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Werkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil befindet, kann zu Verletzungen führen.
e Nicht zu welt nach vorne strecken! Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Werkzeug in unerwarteten Situationen better unter Kontrolle halten.
f Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissem Sie sich, daß diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringgert Gefährdungen durch Staub.

4 Gebrauch und Pflege von Werkzeugen

a Überlasten Sie das Werkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Werkzeug. Mit dem passenden Werkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b Benutzen Sie kein Werkzeug, dessen Schalter defekt ist. Ein Werkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muß repariert werden.
c Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Werkzeug weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Werkzeugs.
d Bewahren Sie unbenutzte Werkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Werkzeuge nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Werkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e Halten Sie Werkzeuge in einem einwandfrei Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, daß die Funktion des Werkzeugs beeinträchtigt ist. Lassen Sie beschädigte Werkzeuge vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Werkzeugen.

f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g Verwenden Sie Werkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Werkzeugtyp vorgeschrieben ist. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 Gebrauch und Pflege von Akkuwerkzeugen

a Stellen Sie sicher, daß das Werkzeug ausgeschelt ist, bevor Sie den Akkue einsetzen. Das Einsetzen eines Akkus in ein eingeschaltetes Werkzeug kann zu Unfällen führen.
b Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller angegeben wurden. Für ein Ladegerät, das nur für eine bestimmte Akkuart geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
c Verwenden Sie nur die für die Werkzeuge vorgesehenen Akkus. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
d Halten Sie den nicht benutzten Akku fern von Buroklammern,Munzen, Schlusseln,Nageln, Schrauben oder anderen kleinen Metalgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

e Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei unbeabsichtigtem Kontakt mit Wasser abspulen. Gelangt die Flüssigkeit in die Augen,ziehen Sie außerdem arztliche Hilfe hinzu.Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6 Service

a Lassen Sie Ihr Werkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird gewährleistet, daß die Sicherheit des Werkzeugs erhalten bleibt.

Zusätzliche Sicherheitshinweise für Akkus

Feuergefahr! Vermeiden Sie ein Kurzschlieben der Kontakte eines abgenommenen Akkus. Lagern bzw. transportieren Sie den Akku nie ohne die mitgelieferte Schutzkappe über den Kontakten.

Die Akkuflüssigkeit, eine 25 bis 30% starke Kaliumhydroxidlösung, kann schädlich sein. Falls die Lösung mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Neutralisieren Sie die Lösung mit einer milden Säure wie Zitronensaat oder Essig. Falls die Lösung mit den Augen in Berührung kommt, spulen Sie mindestens 10 Minuten lang mit reichlich klarem Wasser. Wenden Sie sich an einen Arzt.
- Versuchen Sie niemals, einen Akku zu öffnen.
- Verwenden Sie zum Laden von DeWALT NiMH-Akkus nur Ladegeräte mit der Aufschrift «NiMH» oder «NiMH + NiCd».

Schilder am Ladegerät und am Akku

Die Schilder am Ladegerät und am Akku zeigen folgende Symbole:

Akku wird geladen

Akku ist geladen

Akku ist defekt

Fassen Sie nicht mit elektrisch leitenden Gegenständen in das Gerät

Laden Sie nie einen beschädigten Akku,
sondern ersetzen Sie diesen sofort

Lesen Sie vor Gebrauch sorgfältig die Bedienungsanleitung

Verwenden Sie nur DeWALT-Akkus; andere Akkus konnten platzen und zu Sach- und Personenschäden führen

Setzen Sie das Gerät keiner Nände aus

Lassen Sie beschädigte Kabel sofort ersetzen

Laden Sie nur bei einer Umgebungs-temperatur zwischen +4^ und +40^

Lassen Sie den Akku am Ende des technischen Lebens mit Rücksicht auf die Umwelt fachgerecht entsorgen

Werfen Sie den Akku nicht ins Feuer

Überprüfen der Lieferung

Die Verpackung enthalt:

1 Akku-Bohrschrauber
1 Akkuladegerat
2 Akkus
1 Schrauberklinge
1 Transportkoffer
1 Bedienungsanleitung
1 Explosionszeichnung

• Vergewissem Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Gerätebeschreibung (Abb. A)

Ihr Akku-Werkzeug DC727/DC728/DC729/DC756/ DC757/DC759 wurde für professionelle Bohr- und Schraubarbeiten entwickelt.

1 Drehzahl-Regelschalter
2 Rechts-/Linklauf-Umschalter
3 Getriebeumschalter 1./2. Gang
4 Getriebeumschalter Bohren/ Drehmorenteinstellung
5 Drehmomentpositionen
6 Schnellspannbohrfutter
7 Werkzeugfach
8 Handgriff
9 Akku

Ladegerät

Ihr Ladegerät DE9107 kann DeWALT NiCd-Akkus im Bereich von 7,2 bis 14,4 V laden.

Ihr Ladegerät DE9118 kann DeWALT

NiCd-Akkus im Bereich von 7,2 bis 14,4 V laden.

Ihr Ladegerät DE9116 kann DeWALT NiMH- und

NiCd-Akkus im Bereich von 7,2 bis 18 V laden.

9 Akku

10 Löseknöpfe
11 Ladegerät
12 Ladekontrolleuche (rot)

Automatische Spindelarretierung

Die automatische Spindelarretierung wird nach Ausschalten der Maschine aktiviert. Der Spannring laßt sich nun kein mit einer Hand drehen.

Elektrische Sicherheit

Das Ladegerät wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Ladegerätes angegebenen Spannung entspricht.

Ihr DeWALT-Ladegerät ist gemäß EN 60335 zweifach isoliert; eine Erdleitung ist aus thisem Grunde überflüssig.

CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 fur Klasse II (Doppelisolierung) - Geräte Typ 12 fur Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.

Verlängerungskabel

Verwenden Sie ein zugelassenes Veränderungskabel, das für die Leistungsaufnahme des Ladegerätes ausreichend ist (vgl. technische Daten).

Der Mindestquerschnitt beträgt 1mm^2 . Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer vollig aus.

Zusammenbauen und Einstellen

• Entnehmen Sie vor dem Zusammenbauen und Einstellen immer den Akku.
• Schalten Sie das Elektrowerkzeug immer aus, bevor Sie den Akku einsetzen oder entfernen.
• Verwenden Sie nur DeWALT-Akkus und -Ladegeräte.

Akku (Abb. A & B)

Laden des Akkus

• Um den Akku (9) zu laden, stecken Sie ihn gemäß der Abbildung in das Ladegerät (11) und schlieben theses an die Stromversorgung an. Vergewissem Sie sich, daß der Akku vollständig in das Ladegerät eingeführt wurde.

Die rote Ladekontrolleunte (12) muß blinken. Nach ungebähr einer Stunde schaltet die Leuche von Blink- auf Dauerbetrieb. Der Akku ist nun vollständig geladen und das Ladegerät schaltet automatisch in den Ausgleichmodus. Nach ungebähr vier Stunden schaltet es in den Pflegemodus. Der Akku kann jederzeit aus dem Ladegerät entfern oder auf unbegrenzte Zeit im angeschlossenen Ladegerät geleisten werden.

• Wenn die rote Ladekontrolleuche schnell blinkt, liegt ein Ladeproblem vor.

Setzen Sie den Akku nochmals ein oder verwenden Sie zu Testzwecken einen anderen Akku. Falls auch der neue Akku nicht geladen werden kann, halten Sie das Ladegerätitte von einer DeWALT-Kundendienstwerkstatt nachsehen.

• Wenn das Ladegerät an Stromversorgungs-quellen wie einem Generator oder Wechselrichter angeschlossen ist, kann es vorkommen, daß die Ladekontrolleuche zweimal blinkt, dann erlischt und den Zyklus wiederholt. Dies deutet auf eine vorübergehende Störung der Stromversorgung. Das Ladegerät schaltet automatisch wieder auf Normalbetrieb.

Laden Sie den Akku nicht bei einer Umgebungstemperatur unter 4^ oder über 40^ . Empfohlene Ladetemperatur: zirka 24^ .

Einsetzen und Entfernen des Akkus

• Stecken Sie den Akku in den Handgriff (8), bis er arretiert.
• Um den Akku zu entfern, drücken Sie die beiden Löseknöpfle (10) gleichzeitig ein undziehen den Akku aus dem Handgriff (8) hersa.

Akkukappe (Abb. B)

Zur Abdeckung der Kontakte eines abgenommenen Akkus ist eine Schutzkappe mitgeliefert. Ohne angebrachte Schutzkappe können lose Metalteile die Kontakte kurzschreiben, was zu einem Brand sowie einer Beschädigung des Akkus führen kann.

• Nehmen Sie die Schutzkappe (13) ab, bevor Sie den Akku (9) in das Ladegerät bzw. Werkzeug einsetzen.
• Setzen Sie die Schutzkappe unmittelbar nach Entfermen des Akkus vom Ladegerät bzw. Werkzeug über die Kontakte.

Vergewissern Sie sich, daß sich die Schutzkappe in ihrer Lage befindet, bevor Sie einen abgenommenen Akku lagern oder transportieren.

Ausgleichmodus

Der Ausgleichmodusträgt dazu bei, daß der Akkua langfristig seine Spitzenleistung bewahrt.

Es wird empfohlen, diesen Modus wochtentlich oder alle 10 Lade-/Entladezyklen zu verwenden.

• Starten Sie den Ladeprozeß wie im vorgen beschrieben.
• Wenn die Ladekontrolleuche nicht mehr blinkt, halten Sie den Akku noch ca. 4 Stunden im Ladegerät.

DE9116 - Abkuhlverzögerung

Wenn das Ladegerät feststellt, daß der Akku heiß ist, wird automatisch die Abkuhlverzögerung ausgelöst, bis der Akku abgekühlt ist.

Nachdem der Akku abgekühlt ist, schaltet das Ladegerät automatisch auf Ladebetrieb. Diese Schaltung gewährt maximale Lebensdauer des Akkus. Die rote Ladekontrolleuche (12) blinkt während der Abkuhl-verbögerung erst lang, dann kurz.

Einsetzen und Entfernen eines Werkzeuges (Abb. A & C)

• Öffnen Sie das Bohrfutter, indem Sie den Spannring (14) entgegen dem Uhrzeigersinn drehen und setzen Sie das Zubehör ein.
• Setzen Sie das Werkzeug bis zum Anschlag in das Bohrfutter ein.
• Ziehen Sie das Bohrfutter fest an, indem Sie den Spannring im Uhrzeigersinn drehen.
• Gehen Sie zum Entfernen des Werkzeuges in umgekehrter Reihenfolge vor.

Wahlen der Betriebsart/Drehmoment-Vorwahl (Abb. D)

Der Einstellung dieser Werkzeuge hat 17 Positionen pro Gang für die Drehmoment-Vorwahl beim Schrauben. Die richtige Einstellung hängt von der Schraubengröbe und dem Werkstücksmaterial ab und wird im Abschnitt «Schrauben» beschrieben.

• Wahlen Sie die erforderliche Betriebsart bzw. Drehmomenteinstellung, indem Sie das entsprchende Symbol bzw. die richtige Zahl auf dem Einstellring (4) zum Pfeil (15) drehen.

Rechts-/Linkslauf-Umschalter (Abb. E)

Bedieren Sie den Rechts-/Linkslauf-Umschalter (2) wie abgebildet, um Rechts- oder Linkslauf zu wahlen. Die Pfeile am Werkzeuggehause zeigen die Drehrichtung an.

Warten Sie immer, bis der Motor vollig stillsteht und ändern Sie erst dann die Laufrichtung.

Getriebeumschalter 1./2. Gang (Abb. F)

Dieses Werkzeug besitzt ein Zweiganggetriebe, das an der Getriebeumschaltung (3) eingestellt werden kann.

1 niedrige Drehzahl/hohes Drehmoment (große Bohrdurchmesser, Verarbeitung von Schrauben)
2 hohe Drehzahl/niedriges Drehmoment (kleine Bohrdurchmesser)

Für die Drehzahl verweisen wir auf die technischen Daten.

Bewegen Sie die Getriebeumschaltung immer vollständig nach vorne oder vollständig nach hinten, bis sie hörbar einrastet und eine «1» für 1. Gang bzw. eine «2» für 2. Gang auf der Umschaltung sightbar ist.

• Wechseln Sie niemals den Gang, während der EIN-/AUS-Schalter gedrückt ist.

Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshinweise und die gultigen Vorschriften.
• Informieren Sie sich vor dem Arbeitsen über den genauen Verlauf von Leitungen und Verkabelungen.
• Drücken Sie beim Arbeiten das Elektrowerkzeug nur weniger an.

Ein- und Ausschalten (Abb. A & E)

• Betätigen Sie zum Starten des Elektrowerkzeuges den Drehzahl-Regelschalter (1). Je tiefer der Drehzahl-Regelschalter gedrück wird, um so hoher ist die Drehzahl des Antriebsmotors.
• Lassen Sie zum Stoppen des Werkzeuges den Schalter los.
• Um das Akku-Werkzeug vor unbeabsichtigtem Einsatz zu schützen (z.B. beim Transport im Werkzeugkoffer), schieben Sie den Rechts-/Linkslaufschalter (2) in die Mittelposition.

Ohre Bohrmschine verfügt über eine Bremse, die das Bohrfutter beim Loslassen des Drehzahl-Regelschalters sofort zum Stillstand bringt.

Schrauben (Abb. A)

• Wahlen Sie mit dem Schalter (2) Rechts- oder Linkslauf.
• Stellen Sie den Einstellung (4) auf Position 1 und fangen Sie mit dem Schrauben an (niedriges Drehmoment).
• Falls die Kupplung zu schnell auskuppelt, stellen Sie den Einstellung auf einen größeren Wert ein.

Bohren (Abb. A)

• Wahlen Sie mit dem Einstellung (4) die Betriebsart Bohren.
  Wahlen Sie Rechtslauf.

Bohren in Metall

• Verwenden Sie beim Bohren in Metall eine Kühlfüssigkeit. Beim Bohren von Guβeisen, Grauguß und Messing solte trocken geohrt werden.

Bohren in Holz

• Verwenden Sie einen geeigneten Bohrer.

Wenden Sie sich für{nahere Informationen über das richtige Zubehör an ihren Handl.

Wartung

Ihr DeWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Schmieren

Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung.

Reinigung

• Reinigen Sie das Gehäuse des Ladegerätes mit einem weichen Tuch.

Ziehen Sie vorher den Netzstecker des Ladegerätes.

• Entnahmen Sie vor dem Reinigen Ihres Werkzeuges den Akku.
• Sorgen Sie davon, daß die Luftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.

Ausgediente Werkzeuge

Akku

Der Akku hält sehr lange. Er muß aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung möglich durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku mit Rücksicht auf die Umwelt und fachgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und entnehmen Sieihn aus dem Werkzeug.
• NiMH- und NiCd-Akkus sind niederverwertbar. Zur Wiederverwertung oder umweltverträglichen Entsorgung sind sie bei einer communalen Sammelstelle abzugeben oder direkt an DeWALT einzuschicken. Auf keinen Fall dürfen Akkus über den Hausmull entsorgt werden.

Recycling (nicht zutreffend für Österreich und die Schweiz)

Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recyceilt werden können und Stoffe, die fachgerecht entsorgt werden müssen. DeWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugenaerglich. Ausgediente netz-und akkubetriebene DeWALT-Werkzeuge können beim Handel abgegeben oder direkt an DeWALT eingeschiedt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.

GARANTIE

30 TAGE GELD ZURUCK GARANTIE

Wenn Sie mit der Leistung Ihres DeWALT-Elektrowerkeuges nicht vollig zufrieden sind, können Sie es unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihr dem DeWALT-Handler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

1 JAHR KOSTENLOSE INSPEKTION

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DeWALT-Elektrowerkeug unter Vorlage des Original-Kaufbeleges von einer DeWALT-Kundendienstwerkstatt ausgeführrt. Diese Leistung ist im Kaufpreis eingeschlossen.

1 JAHR GARANTIE

Die Garantiefrist von 12 Monaten gilt für alle DeWALT-Elektrowerkzeuge und beginnnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparatur-service
  Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DeWALT-Zubehörteile verwendet wurden, die ausdrücklich von DeWALT als zum Betrieb mit DeWALT-Elektrowerkeugen geeignet bezeichnet worden sind.

Den Standort Ihres nachstgelegen den Händlers oder Ihrer Kundendienst-Werkstatt erfolnen Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DeWALT-Kundendienstwerkstände und weitere Informationen finden Sie auch im Internet:

www.2helpU.com.

Mit dieser Garantiererklarung erhalten Sie eine zusätzliche Sicherheit. Sie schrankt jedoch in keinem Falle ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgangigmachung des Kaufes) auch ihren Verkäufe gegenüber geltend machen.

CORDLESS DRILL/DRIVER DC727/DC728/DC729/DC756/DC757/DC759

Congratulations!

DeWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Germania

2 Elektrische verilgheit

Automatische spindelblokkering

Elektrische verilgheit

DeWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Saksa

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Almanya
