BRUGSANVISNING UC3520A MAKITA

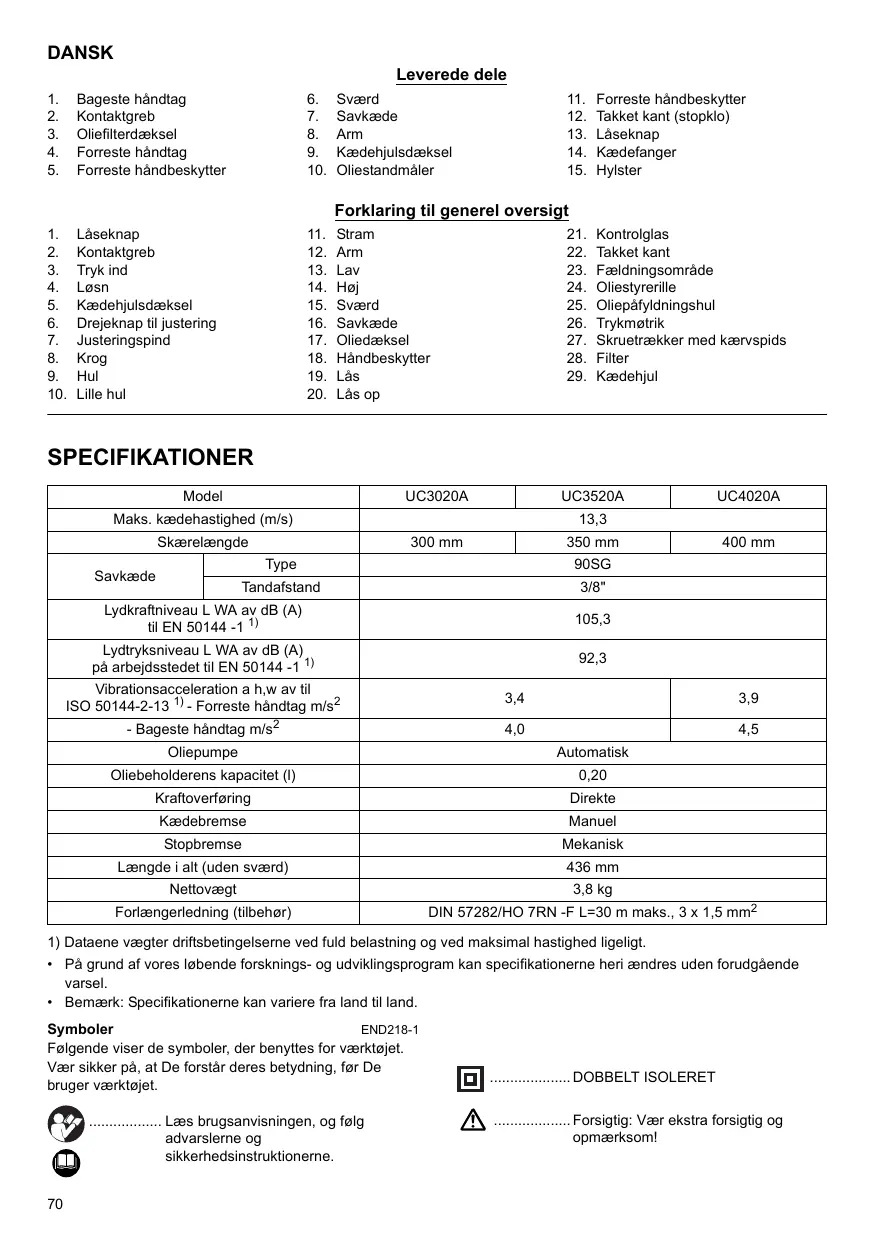

Forklaring til generel oversigt

1. Laseknap

2. Stram

3. Kontrolglas

4. Kontaktgreb

5. Arm

6. Takket Kant

7. Tryk ind

8. Lav

9. Faelningsområde

10. Løsn

11. Hoj

12. Oliestyrerille

13. Kaedehjulsdaeksel

14. Sværd

15. Oliepafyldningshul

16. Drejeknap til justering

17. Savkaede

18. Trykmøtrik

19. Justeringspind

20. Oliedaeksel

21. Skruetrækker med kærvspids

22. Krog

23. Handbeskytter

24. Filter

25. Hul

26. Lás

27. Kaedehjul

28. Lille hul

29. Lás op

SPECIFICATIONER

Model		UC3020A	UC3520A	UC4020A
Maks. kædehastighed (m/s)		13,3
Skærelængde		300 mm	350 mm	400 mm
Savkæde	Type	90SG
	Tandafstand	3/8"
Lydkraftniveau L WA av dB (A) til EN 50144 -1 1)		105,3
Lydtryksniveau L WA av dB (A) på arbejdsstedet til EN 50144 -1 1)		92,3
Vibrationsacceleration a h,w av til ISO 50144-2-13 1)- Forreste handtag m/s2		3,4		3,9
- Bagestehandtag m/s2		4,0		4,5
Oliepumpe		Automatisch
Oliebeholderenskapacitet (l)		0,20
Kraftoverføring		Direkte
Kædebremse		Manuel
Stopbremse		Mekanisk
Længei alt (uden sværd)		436 mm
Nettovægt		3,8 kg
Forlængerledning (tilbehør)		DIN 57282/HO 7RN -F L=30 m maks., 3 x 1,5 mm2

1) Dataene vægter driftsbetingelsene ved fuld belastning og ved maksimal hastighed ligeligt.
- På grund af vores lübende forsknings- og udvikingsprogram kan specifikationerne heriændres utden forudgående varsel.
Bemaerk: Specifikationerne kan variere fra land til land.

Symboler

END218-1

Følgende viser de symboler, der benyttles for værktjet.

Vær sikker på, at De forstår deres betydning, før De bruger værktøjet.

Laesbrugsanvisingen,ogfalgadverslerne og

sikkerhedsinstruktionerne.

DOBBELT ISOLERET

Forsigtig: Vær ekstra forsigtig og opmaerksom!

Forsigtig: Tag med det samme stikket ud af stikkontakten, hvis ledningen er beskadiget!

Forsigtig: Tilbageslag!

Beskyt mod regn og fugit!

Baehjelm, beskyttelsessbriller og horeværn!

Bae arbejdshandsker!

同 Tag stikkut ud af stikkontakten!

Forthjaelp

Genbrug

CE-maerkninq

Maks. tilladte laengde af snit

...Kaedens rotationsretning

Kaeedeolie

Kædebremse udlost/anvendt

X .Forbudt!

Tilsigtet brug

Dette værktøj er beregnet til at skære i tømmer og træstammer.

Strømforsyning

Værktøjt br kun sluttes til en stromforsyning med den spænding, der er angivet på navnepladen, og det kan kun benyttes med enkeltfaset vekselstrøm. Det erDOBelt isoleret i overensstemmelse med europæisk standard og kan derfor ogssluttes til stikkontakter utden jord forbindelse.

Til offentlige lavspændingssystemer på mellem 220 V og 250 V.

När der tændes og slukkes for elektriske apparater, medfær det spændingsudsving. Anvendelse af dette udstyr under)däre strømforsyningsforhold kan have negativ indfydelse pa anvendselen af andet udstyr. Ved en strømforsyningsimpedans pa uller under 0,35 Ohm vil der sandslynigvis ikkeegative effekter. Den stikkontakt, der benytttes til udstyret, skal vare beskyttet med en sikring eller beskyttende kortslutningsafbryder med langsom udlo-snig.

YDERLIGERE SIKKERHEDSREGLER

ENB098-1

1. Laes brugsanvisingen for at gore Dem selv bekendt med brugen af motorsaven.

2. Før De bruger motorsaven første gang, skal De sorge for at vaere instrueret i brugen. Hvis dette ikke er muligt, skal De øve Dem ved at save i rundt tommer på en savbuk, for De pabegynder arbejdet.

3. Motorsaven mä ikke anwendes af børn eller unge pà under 18 ár. Unge pà mindst 16 ár er muligvis undtaget fra这部分 regel, hvís de er under oplæring under opsyn af en ekspert.
4. Arbejde med motorsaven kræver et høj koncentrationsniveau. De på ikke arbejde med saver, hvis De er syg eller utilizes. Udfor alt arbejde roligt og forsigtigt.
5. De@mä ikke arbejde underpavirkning af alcohol, narkotika eller medicin.

Korrektbrug

1. Motorsaven er edulukkende beregnet til at save i tra. Anvend den ikke til f.eks. at save i plastik eller gasbeton.
2. Anvend kun motorsaven til formal, der er beskret iijke brugsanvising. Anvend den/DDke til f.eks.at klippe hak ellter til lignende formal.
3. Motorsaven mä ikke anvendes til skovarbejde, dvs. til at fælde og beskære stænde træer. Motorsavens ledning giver ikke operatoren den mobilitet og sikkerhed, der kræves til davon type arbejde.
4. Motorsaven er ikke beregnet tilCOMMMERCIelt brug.
5. Undlad at overbelaste motorsaven.

Personligt beskyttelseusudstyr

1. Der skal bares toj, der sidder taat Eden at begranse bevageligheden.

2. Bær følgende beskyttelsesudstyr under arbejdet:

3. En afprøvet sikkerhedshjelm for det tilfælde, at der opstår fare pga. nedfaldende grene erler lignende.

4. En ansigtsmaske eller beskytttesbriller.
   Passende horeværn (oreklapper, tilpassede aller formbare orepropper). Oktavmærkeanalyse after anmodning.
5. Solide laederarbejdshandsker.
   Lange bukser fremstillet af slidstærkt stof.
6. Beskyttene arbejdsbukser af skaesikkert stof.
7. Sikkerhedssko eller støvler med skridsikre söler, stäsnuder og skæresikkert stof.
8. En besykyttesesmaske, nár der udføres arbejde, som udvikler stv (f.eks. savning i tør træ).

Beskyttelse mod elektrisk stød

Motorsaven mä ikke anvendes under våde vejforhold eller i fugtige miljøer, da elmotoeren ikke er vandæt.

1. Saet kun saven i jord forbundne stikkontakter i testede elektriske kredsløb. Kontroller, at spændingen svarer til den, der er angivet pa mærkepladen. Sørg for, at der er monteret en 16 A sikring. Hvis saven benyttes udendørs, skal den sluttes til en strømdrevet

afledningskortslutningsafbryder med end driftsstrøm på højst 30mA

... Tag med det samme stikket ud af stikkontakten, hvis nettedningen bliver beskadiget.

Sikre arbejdsmader

1. Før De pabegynder arbejdet, skal De sikre Dem, at motorsaven er i korrekt Funktionssstand, og at dens tilstand overholder sikkerhedsreglerne. Se især after, at:

Kaebebremsen fungerer korrekt.
- Stopbremsen fungerer korrekt.
- Svaerdet og kædehjulsdækslet er monteret korrekt.
Kæden er slebet og strammet i overensstemmelse med reglne.
- Netledningen og stikket ikke er beskadiget.

Se afsnittet "KONTROL"

1. Sorg især altid for, at den forlaengerledning, der benytttes, har det rigtige tværsnit (se under "SPECIFICATIONER"). Nár der anvendes et kabelhjul, skal ledningen rumles helt af hjulet. Hvis saven benytttes udendørs, skal De sikre Dem, at den anvendte ledning er beregnet til udendørs brug, og at den er normeret korrekt.
2. Anvend ikke motorsaven iærheden af brændbart støv eller dampe, da motoren udvikler gnister og kan medføre eksplosionsfare.
3. Arbejd kun på solidt underlag og med et sikkert fodfeste. Vær—især opmærskom på forbinderger (f.eks. ledningen) i arbejdsområdet. Vær saerigt forsigt,ningar, ist, sne, nyfaeldet træller bark kan gøre overflader glatte. Stå ikke på stiger eller træer under anvendelse af saven.
4. Vær især forsigtig, nr De arbejder på hældende steder. Rullende stammer og grene kan udgøre en fare.
5. Skaar aldrig over skulderhajde. (Fig. 1)
6. Hold motorsaven med begge hænder, när den taendes og anwendes. Hold det bageste handtag med hjre hand og det forreste handtag med venstre hand. Hold fast omkring handtagene med tommelfingrene. Sværdet og kæden ma ikke berøre genstande, när der taendes for saven.
7. Ryd det sted, der skal saves, for fremmedobjekter som sand, sten, sør, ståltråd osv. Fremmedobjekter kan beskadige sværdet og kæden og kan medføre farligt tilbageslag.
8. Vaer især opmaerksoh, hvis De saver i nærheden af staltrådshegn. Sav ikke ind i hegnet, da saver kan sla tilbage.
9. Sav jegke ned i jorden.
10. Sav traemner enkeltvis, jaké i bundter erler stabler.
11. Undlad at bruge saven til at save i tynde grene og rddder, da de kan blive viklet ind i motorsaven. De risikerer at miste balancen.
12. Anvend en solid stotte (savbuk) ved savning i savet tømmer.

13. Anvend ikke motorsaven til at fjerne eller børste traestykker og andre genstande væk.

14. Vend saven sâdan, at ingen del af Dem selv befinden sig i forlängelse af savkæden. (Fig. 2)

15. Når De bevæger Dem omkring mellem savningsarbejder, skal De anvende kædebremsen for at forbindre, at kæden går i gang utilsigtet. Hold motorsaven i det forreste handtag, nar den bærés, og sæt ikke fingeren på kontakten. Tag stikket ud af stikkontakten, når De holder pauser eller afterlader saveru Holden opsyn. Laeg motorsaven på et sted, hvör den ikke udgør en risiko.
16. Tag stikket ud af stikkontakten, nár De holder pauser eller afterlader saven.ud opsyn. Læg motorsaven på et sted, hvor den ikke udgør en risiko.

Tilbageslag

1. Der kan opstä farligt tilbageslag under arbejdet med motorsaven. Tilbageslag opstär, när spidsen af sværdet (især den øverste fjerdedel)kommen i kontakt med træ eller andre feste genstande. Derved slæ motorsaven tilbagei retning mod operatoren. (Fig. 3)

2. Overhold følgende retningslinjer for at undgå tilbageslag:

3. Start aldrig et snug med spidsen af sværdet.
   Anvend aldrig spidsen af sværdet til savning. Vær især opmaerk som ved genoptagelse af snit, der allerede er pabegyndt.

4. Start Först snittet, nár kæden kører.
5. Slib altid kæden korrekt. Sørg især for at indstille dybdemålen til den korrekte højde (der er yderligere oplysninger under "Sibning af kæden").
6. Sav aldrig i flere grene ad gangen.
7. Sørg for, at sværdet ikkekommen i kontakt med andre grene under afgrening.
8. Hold afstand til naerliggende stammer ved savning i traestammer. Hold altid oje med svardspiden.
9. Anvend en savbuk.

Sikkerhedsfunktioner

1. Kontroller altid, at sikkerhedsfungtionerne fungerer korrekt, for De pabegyder arbejdet. Anvend ikke motorsaven, hvis sikkerhedsfungtionerne ikke fungerer korrekt.

-Kaedebremse

Motorsaven har en kædebremse, der stopper savkaedens bevegelse på en bråkdel af et sekund. Bremsen aktiveres, när handbeskytteren skubbes fremd. Savkaeden stoppes inden for 0,15 sekund, og strømmen til motoren afbrydes.

- Stopbremse: (Fig. 4)

Motorsaven er udstyret med en stopbremse, der stopper savkæden med det samme, nár der trykkes pa ON/OFF-kontakten. Dette forbinder savkæden i at udgore en fare ved at fortsaete med at kore, nár der er slukket for saven.

• De forreste og bageste handbeskyttere beskytter brugeren mod personskade på grund af træstykker, der slyngnes bagud, eller på grund af en knækket savkaede.

• Händtagsläsen forbinder, at motorsaven tændes ved et uheld.

• Kædafangeren beskytter brugeren mod personskade i tilfælde af, at kæden hopper af uller knækker.

Nár motorsaven ikke er i brug, eller nár den Transporteres, skal De tage stikket ud af stikkontakten og sætte det hylster, der falgte med saver, på. De må aldrig bære eller transportere saver, mens savkæden kører.

1. Baer motorsaven i det forreste händtag, sá sværdet peger bagud.
2. Opbevar motorsaven i et sikkert, tort og aflast rum og utilgengeligt for børn. Undlad at opbevar motorsaven udendørs.

Vedligeholdelse

1. Tag stikket ud af stikkontakten, for De udforer nogen justeringer eller vedligeholdelse.
2. Kontroller regelmæssigt netledningen for, om isoleringen er beskadiget.
3. Rengør jævnligt motorsaven.
4. Beskadigelse af plastikdakslet skal repareres med det samme og korrekt.
5. Undlad at anvende saven, hvis kontaktgrebet ikke fungerer korrekt. Få det repareret korrekt.
6. De mā under ingen omstændigheder foretage ændringer til motorsaven. Det kan udgøre en risiko for Deres sikkerhed.
7. Undlad at udfore,anden vedligeholdelseller reparation end det,der er beskrev i denen brugsanvisning. Alt andet arbejde skal udfores hos et MAKITA-servicecenter.
8. Anvend kun originale MAKITA-reservedele og tilbehør, der er beregnet til Deres savmodel. Ved brug af andre resovedele forøges risikoen for uheld.
9. MAKITA pātager sig违法犯罪 for uheld eller skade, hvis der er benytet违法犯罪 for uheld eller skade.

Forthjaelp

Arbejd aldrig alene. Arbejd altid inden for kaldeafstand af en,anden person.

1. Hav altid en forstehjælpskasse ved händen. Erstat med det samme genstande, der benyttes fra den.

2. Hvis De har brug for at tilkalde hjælp i tilfælde af et uheld, skal De oplyse ffolgende:

3. Hvör er uheldet sket?
   Hvader der sket?

4. Hvor mange personer erkommen til skade?
   Hvilke laesioner har de?
5. Hvm rapporterer uheldet?

BEMAERK:

Personer med darligt blodomlo, der udsættes for kraftige vibrationer, risikerer beskadigelse af blodkar ellernervesystemet.

Vibrations kan medfrole ffolgende symptomer fingre, hender erler handled: Leddet "sover" (foelsesloshed), priken, smerte, stikken, andring af hudfarven aller af huden.

Sog lage, hvis nogle af disse symptomer opstar!

GEM DISSE INSTRUKTIONER

FUNKTIONSBESKRIVELSE

FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at stikket er taget ud af stikkontakten, før De justerer værktøjet eller kontrollerer dets Funktion.

Betjening af kontakt (Fig. 5)

FORSIGTIG:

• Før værktøjt tilsluttes, skal De altid kontrollere, at kontaktgrebet reagerer korrekt og vendr tilbage i "OFF"-stillingen, narr De slipper det.

En laseknap forhindrer, at kontaktgrebet traekkes op ved et uheld.

Værktøjt startes ved at trykke lasehandtaget ind og trække i kontaktgrebet.

Slip kontaktgrebet for at stoppe.

MONTERING

FORSIGTIG:

• Sørg altid for, at værktøjet er slukket og taget ud af stikkontakten, før De udfærer nogen form for arbejde på værktøjet.

Montering aller afmontering af savkaaden

FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at stikket er taget ud af stikkontakten, for De monterer eller afmonterer savkæden.

• Bær altid handsker, nær De monterer eller afmonterer savkæden.

• For at afmontere savkaeden flyttes handtaget til staende position. (Fig. 6)

• Tryk på handtaget, hold det inde, og drej det mod uret for at løsne mørrikken, indtil kædehjulsdækslet kan tages af. (Nár handtaget trykkes ind, trykkes muffen på handtaget ned over mørrikken.)
• Drej drejeknappen mod uret for at lnsne stramningen af savkæden.
• Fjern kædehjulsdækslet.
• Tag savkaeden og sværdet af motorsaven.
• Ved montering af savkæden saettes den ene ende af savkæden på spidsen af sværdet, og den,anden saettes omkring kædehjulet. (Fig. 7)

Monter pà dette tidspunkt savkæden som vist i figuren,
eftersom den roterer i pilens retning.

1. Sætsværdet på plads på motorsaven.
2. Drej drejeknappen mod uret for at trække justeringspinden i pilens retning. (Fig. 8)
3. Sæt kædehjulsdækslet på motorsaven, SSE krogen på det bageste dæksel indsættes i et hul i motorsaven, og justeringspinden er placeret i et lille hul i sværdet. (Fig. 9)
4. Tryk handtaget ind, hold det inde, og drej det helt med uret for at stramme møtrikken. Drej det derefter cirka en kwart omgang mod uret for at løsne møtrikken en smule. (Fig. 10)

Justering of savkaedens stramning

Savkaeden kan blive lods, nar den har varet brugt i mange timer. Kontroller regelmessigt savkaedens stramning for brugen.

Flyt handtaget til stænding. (Fig. 11)

Tryk handtaget ind. Hold handtaget inde, og drej det en kwart omgang mod uret for at lnsne mtrikken en smule. (Nar handtaget trykkes ind, trykkes muffen pa handtaget ind over motrikken.) (Fig. 12)

Drej på drejeknappen for at justere savkædens stramning. Tag fat i savkæden mitt på sværdet, og løft den opad. Mellemrummet mellem sværdet og forbindelsesteddet på savkæden skal vare cirka 2 - 4 mm. Hvis mellemrummet ikke er cirka 2 - 4 mm, skal De dreje en smule på drejeknappen, der fastgør sværdet. Juster på dette tidspunkt, idet spidsen på sværdet skal pege en smule opad. (Fig. 13)

Saet handtaget tilbage i den oprindelige position. (Fig. 15)

FORSIGTIG:

• Hvis savkæden strammes for meget, kan det medføre, at savkaeden knækker, slid på sværdet og beskadigelse af drejeknappen.
• Montering og afmontering af savkæden bør foretages på et rent sted, der er frit for savsmuld og lignende.

BETJENING

Smoring

FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at stikket er taget ud af stikkontakten, for De smører savkaeden.

Smør savkæden og sværdet med en biologisk nedbrydelig savkædeolie med en klæbetilsætning. Klæbetilsætningen i savkædeolien forhinder, at olienslynges for hurtigt af saven. Der mA ikke benytttes mineraliske olier, da de er skadelige for miljøet. (Fig. 16)

FORSIGTIG:

• Undgå at få olien på huden eller i øjnene. Kontakt med øjnene medfører irritation. Hvis De fär olie i øjnene, skal De med det samme skylle øjet med rindende vand og derefter straks søge læge.
• Anvend aldrig spildolie. Spildolie indeholder kræftfremkaldende stoffer. Forureningen i spildolie

medfører ogget slid pa oliepumpen,svaerdet og kaden. Spildolie er skadeligt for miljot.

• När Dekommen kædeolie på motorsaven for første gang, eller när De fylder beholderenigen, efter at den har været helt tomt, skal De pafylide olie til den nederste kant af pafyldningshalsen. Ellers kan oliefremfaringen blive forbhindret.

Rengør ormådet omkring oliedaekslet, der vises i figuren, grundigt for at forhindre, at derkommen snavs i oliebeholderen. (Fig. 17)

Skru oliedaekslet af, og pafyld olie til den nederste kant af pafyldningsshalsen.

Skru oliedaekslet fast pa plads.

Tör omhyggeligt spildt kædeolie vaek.

Nár motorsaven anwendes for første gang, kan det tage op til to minutter, För kædeolien begynder at smøre savmekanismen. Lad saven køre utden belastning SSElange (se under "KONTROL").

Beholderens kapacitet (200 ml) er rækker til cirka 30 minutters brug.

KONTROL

Udfor falgende kontroller, fR De pabegynder arbejdet:

Kontrol af kædens stramning (Fig. 18)

ADVARSEL:

• Tag altid stikket ud af stikkontakten, før De kontrollerer kædens stramning, ogær arbejdshandsker.

Savkaeden er strammet korrekt, när den har kontakt med undersiden af sværdet og kan løftes cirka 2 - 4 mm fra sværdet ved let tryk med en finger.

Kontroller kædens stramning regelmæssigt, da nye kæder strækker sig. Hvis kæden sidder for løst, kan den hoppe af sværdet og derved udgøre en risiko for uheld.

Hvis kaeden sidder for Iost: Se i afsnittet "Justering af savkaedens stramning", og juster strammingen af savkaedenigen.

Kontrol af kontaktens Funktion

FORSIGTIG:

Tag alltvdvektjotud af stikkontakten,for De kontrollerer kontaktgrebet.Demiaikke lasekontaktgrebet i stillingen ON.Det ma ikke vare muligt at trykke kontaktgrebet ned, uden at der forsttrykkespaseknappen.

Kontaktgrebet maybe siete sig fast i den nedtrykte stilling. Nár kontaktgrebet slips, skal det automatisk vende tilbage til stillingen OFF, og laseknappen skal vende tilbage til den oprindelige stilling. (Fig. 19)

Kontrol af kædelåsen

BEMAERK:

Hvis motorsaven ikke starter, skal De slippe kædelåsen. Træk handbeskyteren fast bagud, indtil De føler, at den udloses.

Hold motorsaven med begge hænder, narr den tændes. Hold det bagesto handtag med hjre hand og det forreste handtag med venstre hand. Sværdet og kæden mA ikke berøre nogen genstande.

Tryk forst på laseknappen og derefter på kontaktgrebet. Savkaeden starter med det samme.

Tryk handbeskytteren fremad med bagsiden af harend. Savkaeden skal stoppe med det samme. (Fig. 20)

FORSIGTIG:

Hvis savkæden ikke stopper med det samme, nár这部分 test udføres, på De under ingen omstændigheder anvende saver. Kontakt et autoriseret MAKITA-værksted.

Kontrol af stopbremsen

Tænd for motorsaven.

Slip kontaktgrebet helt. Savkaeden skal stoppe inden for et sekund.

FORSIGTIG:

Hvis savkæden ikke stopper inden for et sekund, när\ denne test udføres, mæraven ikke anvendes. Kontakt\ et autoriseret MAKITA-værksted.

Kontrol af kadesm.orgingen (Fig. 21)

Før De pabegynder arbejdet, skal De kontrollere oliestanden i beholderen somt oliefremf.orgingen.

Oliestanden kan kontrolleres i kontrolgasset, der vises på figuren.

Sādan kontrolleres oliefremf.orgen:

Start motorsaven.

Hold savkæden cirka 15 cm over en træstub aller over jorden, mens saven kør. Ed tilstrækkelig smøring frembringer oliestænket et tyndt oliespor. Vær opmaerknsom på vindretningen, og udsæt ikke Dem selv for unødige oliestænk.

FORSIGTIG:

Hvis der ici kannes et oliespor, msa saven ici anvendes. I modsat fald forkortes kcdens levetid. Kontroller oliestanden. Rengor oliepafyldningsrillen og oliepafyldningshullet i sverdet (se under "VEDLIGEHOLDELSE").

ARBEJDE MED MOTORSAVEN

Skaering i traestammer

Ved skæring i træstammer placeres den takkede Kant pa det tra, der kal skæres i, som vist pa figuren. (Fig. 22) Lad savkæden køre, og sav ned i træet, idet De benytter det bageste handtag til at løfte saver og det forreste handtag til at styre den. Brug den takkede Kant som omdrejningspunkt.

Fortsaet skaret ved at trykke let på det forreste handtag og trække saver let tilbage. Flyt den takkede kant laengere ned ad tommeret, og loft det forreste handtagigen.

Sluk for saven mullem snittene, nár De foretager flere snit.

FORSIGTIG:

• Hvis den øverste Kant af sværdet bruges til at skære, kan saven blive slynet imod Dem, hvis kædenkommen i klemme. Skær derfor med den nederste Kant, SSEs vak fra Dem selv. (Fig. 23)

Ved savning i trae, der ligger i spænd, skal der først saves pa tryksiden (A). Foretag derefter det sidste snit pa spændsiden (B). Dette forbinder, at sværdetkommen i klemme. (Fig. 24)

Afgrening

FORSIGTIG:

• Afgrening mä kun udføres af øvede personer. Risikoen for tilbageslag udgør en fare.

Ved afgrening skal saven sa vijd muligt understtes pa stammen. Sav ici med spiden af sværdet, da dette medforer risiko for tilageslag.

Vær især opmaerkoms på grene, der ligger i spænd. Sav\ ikke grene, der ikke er understøttet, nedefra.

Stä ikke på det fældede træ, mens De afgrener.

Indsnit og savning pa langs af traearerne

FORSIGTIG:

• Indsnit og savning på langs af arerne mä kun udføres af personer med specialtæning. Muligheden for tilbageslag medforer risiko for personskade.

Udfør savning på langs af arerne i sö lille en vinkel som muligt. Foretag snittet sö forsigtigt som muligt, da den takkede kant ikke kan benyttes. (Fig. 25)

Faelding

FORSIGTIG:

• Fældningsarbejde må kun udføres af øvede personer. Dette arbejde er farligt.

Vær opmaerkomsp á den lokale lovgivning,hvis De vil fælde et træ. (Fig. 26)

• Før De pabegynder fældningsarbejde, skal De sikre Dem, at:

(1) Kun personer, der har med faldningsarbejdet at gore, er i nærheden.
(2) Alle involverede personer har en ubrokeret flugtvej i et omrade pa cirka 45^ til haver side af faeldningsaksen. Vaer deseden opmaerksom pa risikoen for at falde over elektriske ledninger.
(3) Basis af trestubben er fri for fremmedlegemer, rodder og grene.
(4) DerCREASEnogen personerEll genstandenei en afstandaf21/2gange traetslangdeiden retning,traetvil falde i.

• Vær opmaerk som pa følgende for hvert træ:

Den retning, det haelder i.
- Lose aller tørre grene.
- Traeets hojde.
- Naturlige fremspring.
- Om træet er raddent.

Vær opmærksom på vindstyrken og-rettningen. Undlad at udfore faelningsarbejde, hvis vinden varierer meget.

• Beskæring af rodfremnspring: Start med de største fremspring. Udfor det lodrette snit forst og derefter det vandrette snit. (Fig. 27)
• Skær et vinkelsnit: Vinkelsnittet bestemmer, hvilken retting træet falder i, og fær det. Snittet foretages pa den side, som træet skal falde til. Skær vinkelsnittet sa taet pa jorden som mulgt. Skær forst det vandrette snit

til en dybde af 1/5 - 1/3 af stammens diameter. Gor icke vinkelsnittet for stort. Skaer derefter det skra snit.

• Skær alle korrektioner til vinkelsnittet i hele dets bredde. (Fig. 28)
• Skær bagsnittet lidt højere end grundsnittet i vinkelsnittet. Bagsnittet skal vaere helt vendret. Lad cirka 1/10 af stammens diameter mellem bagsnittet og vinkelsnittet vaere. Træfibre i den uskarne del af stammen fungerer som et hængsel. De ma under ingen omstændigheder gennemskare fibrene, da traæt ellers vil falde ukontrolleret. Indsæt kiler i vinkelsnittet i tide.
• Der mä kun anvendes plastik- og aluminiumskiler til at holde vinkelsnittet abent. Brug af jernkiler er forbudt.
• Stà til sider af det faldende træ. Hold et område bag det faldende træ ryddet i en vinkel på op til 45^ til hver side af traëets akse (se figuren "faeldningsområde"). Vær opmaerk som på faldende grene.

VEDLIGEHOLDELS

FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at stikket er taget ud, før De forsøger at udfore inspektion eller vedligeholdelse.
• Bær altid handsker, nár De udførerinspection eller vedligeholdelse.

Udfør de ovenfor beskrevne vedligeholdelsesopgaver regelmæssigt. Krav i henhold til garantien accepteres kun, hvis opgaverne er udfør regelmæssigt og korrekt.

Brugeren mä kun udfore de vedigeholdelsesopgaver, der er beskrevet i/DDne brugsanvising. Alt andet arbejde skal udfores hos et autoriseret MAKITA-varksted.

Rengoring af motorsaven.

Rengør saven regelmaessigt med en ren klud.

Handtagene skal især holds fri for olie.

Rengoring af plastikdakslet

Inspcer regelmaaessigt alle dele af daekslet. Hvis nogen dele er beskadiget, skal de repareres med det samme og korrekt pa et autoriseret MAKITA-varksted.

Slibning af savkaeden

FORSIGTIG:

• Tag altid stikket ud af stikkontakten, og bær handsker, nrå De udforer arbejde pa savkaeden. (Fig. 29)

• Der frembringes melet savsmuld, nár der skæres i fertigt træ.
• Kæden har svært ved at skære i traæt, øgså selvom der trykkesHardt pa saven.
• Skarekanten er tydeligt beskadiget.
• Saven trækker til venstre eller højre i træet. Arsagen til\ denne virkemåde er, at savkaeden er ujaevt slebet,\ eller at den ene side er beskadiget.

Slib javnligt savkæden, men fjern kun en lille smule materiale ad gangen.

Ved rutineslibning er to ellre strg med en fil som regel tilstrækkeligt.

Nár savkæden er slebet mange gange, skal den slibes på et autoriseret MAKITA-værksted.

Slibningskritier:

• Alle skær skal have den samme længde (dimension a). Hvis skærene har forskellige længder, kær ker kaeken ikke jævnt, hvilket kan medfrole, at kaeken knækker.
• Slib/DDke kæden, nár en mindste skærlængde pa 3 mm er naet. Der skal moneres en ny kæde.
• Tykkelsen af spanerne bestemmes af afstanden mellem dybdemalen (afrundet spids) og den skærende kant. De bedste snitresultater opnäs ved en afstand p 0,5 mm mellem skærekanten og dybdemalen. (Fig. 30)

ADVARSEL:

• Risikoen for tilbageslag forøges, hvis afstanden er for stor.
• Slibningsvinklen på 30^ og afstanden skal vare den samme på alle skær. Forskellige vinkler fár kaeden til at kore ujaevt og ustabilt, forger sliddet og medfører, at kaeden knækker.
• Sidepladevinklen på 80^ for skaeret bestemmes af gennemtraengningsdybden auf den runde fil. Hvis den angivne fil bruges korrekt, fremkommer den korrekte sidepladevinkel automatisk. (Fig. 31)

Fil og filstyring (Fig. 32-34)

• Brug en saerlig rund fil med en diameter på 4,5 mm (fas som tilbehør) til savkæder til at splice kæden. Normale runde file kan/DDke anvendes.
• Filen ma kun berøre materialet på det fremadrettede strøg. Løft filen fra materialet på tilbagestrøget.
• Slib det korteste skær først. Laengden af dette skær bruges derefter som malstørrelse for alle andre skær på savkæden.
• Før filen som vist på figuren. Filen kan fores lettere, hvis der anvendes en filholder (fas som tilbehør).
• Fil holderen har mærker for den korrekte slibrningsvinkel på 30^ (juster mærkerne, sa de er parallelle med savkæden) og begrænser gennemtraengningsdybden (til 4/5 af filens diameter).
• När kæden er slebet, skal De kontrollere dybdemälerens højde ved hjælp af kædemälerværktøjet (fås som tilbehør).
• Fjern alt udstikkende materiale, uanset hvor smat det er, med en saerlig flad fil (fas som tilbehør).
• Afrund forsiden af dybdemäleren igen.

Rengoring af sværdet og smøring af returkædehjulet

FORSIGHTIG:

Baei altid arbejdshandsker ved udforelse af denne opgave. Grater udgør en risiko for personskade. (Fig. 35)

Kontroller jævnligt sværdets køreoverflader for beskadigelse. Rengør det med et passende værktøj, og fjern om质地 grater.

Hvis motorsaven anvendes hyppigt, skal De smore returkadehjulets leje mindst en gang omugen. F or der tilfores nyt fedtstof, skal De omhyggeligt rengre 2 mm

hullet overst pa sværdet og derefter presse en lille maengde flerfungtksiedtstof (fas som tilbehør) ned i hullet.

Rengoring af oliestyret (Fig. 36)

• Rengør oliepafyldningsrillen og oliepafyldningshullet i svaerdet.

Rengring af oliefilteret ved olieudledningshullet

Under brugen kan fint stov erer smaparticler samle sig i oliefilteret ved olieudledningshullet.

Fint stov erler smapartikler, der samler sig i oliefilteret, kan forhindre udledningen af oie og medfrole manglende smoring af hele savkæden.

Nar oliefremforgen overst pa svædet bliver)drlig, skal filteret rengøres pa falgende MADE.

Tag værktøjet ud af stikkontakten.

Fjern kædehjulsdækslet og savkæden fra værktøjt. (Se i afsnittet "Montering eller afmontering af savkæden".)

Fjern trykmotriken ved hjaelp af en skruetækker med kærsvspids og tyndt skaft erer et lignende værktoj. (Fig. 37)

Udskift filteret med et nyt, hvis det er for snavset.

Saet værktoget i stikkontakten. (Fig. 38)

Træk i kontaktgrebet for at skylle ophobet stov erler partikler ud af olieudledningshullet ved at frigore kædeolie.

Tag værktøjet ud af stikkontakten. (Fig. 39)

Sæt det rensede oliefilter i olieudledningshullet. Udskift filteret med et nyt, hvis det er for snavset. (Fig. 40)

Monter trykmotrikken med den rigtige side opad som vist i figuren oileuedningshullet for at fastgore filteret. Hvis filteret ikke kan fastgores, fordi trykmotrikken er skæv, skal du udskifte trykmotrikken med en ny.

Monter kædehjulsdækslet og savkæden på værktøjet.
igen. (Fig. 41)

Nye savkaeder

Skift mellem brugen af to uller tre savkaeder, sa savkaeden, kaehjulet og koreoverfladerne pa svardet slides jaevt.

Vend sværdet, nár De skifter kæden, SSE sværdrillen slides jævnt.

FORSIGTIG:

• Brug kun kaeder og svær, der er beregnet til denne savmodel (se under "SPECifikATIONER"). (Fig. 42)

För De monterer en ny savkæde, skal De kontrollere kædehjulets tilstand.

FORSIGTIG:

• Et slidt kædehjul vil beskadige en ny savkaede. Udskift i dette tilfaelde kædehjulet.

Monter altid en ny lasering, nar kaedehjulet udskiftes.

Vedligeholdelse af kædebremsen og stopbremsen

Bremsesystemer er yderst vigtige

sikkerhedsfunktioner. Som alle motorsavens andrekomponenter er de udsat for en vis grad af slid. De skalinspceres regelmessigt pa et autoriseret MAKITA-varksted. Dette er for Deres sikkerheds skyld.

Opbevaring af varktojet

Biologisk nedbrydelig savkædeolie kan kun opbevares i et begrænset tidsrum.

To ar after fremstillingen beynder biologiske olier at blive klæbende, og de beskadiger oliepumpen og komponenterne i smøringsystemet.

• Før motorsaven gemmes i et længere tidsrum, skal Det femme oliebeholderen og fylde den med en lille maengde maskinolie (SAE 30).
• Lad motorsaven køre et kort stykke tid for at rense alle rester af den biologiske olie ud af beholderen, smøringssystemet og savmekanismen.

När motorsaven lægges til side, lækker der i et stykke tid sma mængder kædeolie fra den. Dette er normalt og er/DDke teqn pa fejl.

Før motorsaven tages i brug igen, skal De fylde den op med frisk BIOTOP-savkædeolie.

For at holde produitikert SIKKERT og PALIDELIGT skal reparation somat als,anden vedligeholdelse erler justering udfores af autoriserede Makita-servicecentre,og der skal altid benytes Makita-reserveptide.

TILBEHØR

FORSIGTIG:

• Dette tilbehör erller ekstraudstyr anbefales til brug med det Makita-værktoj, som er beskrevet i denne brugsanvising. Brug af andet tilbehör erller ekstraudstyr kan forårsage persönskade. Brug kun tilbehör erller ekstraudstyr til det formal, det er beregnet til.

Henvend Dem til Deres lokale Makita-servicecenter, hvis De har brug for hjælp eller yderligere oplysninger vedrørende tilbehørt.

• Savkaede
  Hylster
  Kompletsvaerd
  Kaedemäler
  Rund fil 4,5 mm
• Flad fil
• Fil holder med 4,5 mm-fil
• Filhandtag
  1 I BIOTOP-olie til motorsav
• 5 I BIOTOP-olie til motorsav
• Flerfunktionsfeldtstof
  Fedtsmører

SVENSKA

Ingående delar

Ta bort muttern med liters skruvmejsel eller liknande. (Fig. 37)

Byt ut filtret om det ar allfor smutsigt.

Anslut sagens natsladd. (Fig. 38)

Motorsagen ma ikke brukes i fuktig vær eller faktige omgivelser, da den elektriske motoren ikke er vanntet.

Hvor skedde ulykken?
Hva skwedde?
- Hvor mange mensesker er skadet?
Hvilke skader har du?
Hvem rapporter om ulyken

MERK:

For à starte maskinen má du trykke på AV-sperreknappen og trykke på startbryteren.

Slipp startbryteren for a stoppe maskinen.

MONTERING

FORSIKTIG:

Mens hendelen er trykket inn, mä du dreie den sā langt den gār med klokken for ā stramme mutteren godt.

(Fig. 14)

Kontroller oljetilforselen som folger:

Start motorsagen.

Nár sagen gár, má du holde sagkjedet ca. 15 cm over en trestamme eller over bakken. Hvis smøringen er passelig, vil oljespruten lage et svakt oljespor. Legg merke til vindretningen, og ikke utsett deg for unødvendig oljesprut.

FORSIKTIG:

Følg lokale bestemmelsehvis du ønsker a felle et tre.

(Fig. 26)

Rengjore sverdet og smre taggtrinsen.

FORSIKTIG:

Hvis filteret er for skittent, mä du bytte det ut med et nytt.

Koble maskinen fra strømnettet. (Fig. 39)

Sett det rengjorte oljefilteret inn i oljeutlopshullet. Hvis filteret er for skittent, ma du byte det ut med et nytt.

(Fig. 40)

For à feste filtrer mà du sette tannskiven inn i oljeutlpshullet igjen med riktig side opp, som vist pà figuren. Hvis filtrer ikke kan festes fordi tannskiven er deformert, mà du bytte ut skiven med en ny.

Lagre motorsagen på et egnet underlag.

Kravene i ovenstående EU-direktiver er hovedsageligt implementeret på basis af følgende standarder: EN50144-2-13, EN 55014, EN 55014-2, EN60555-T3, -T3/A1, EN 61000-3-2. Vurdering Procedures for overholdse af 2000/14/EØF er udført i henhold til Annex V. Det malte niveau for lydkraft (Lwa) er 100 dB(A). Det garanterede niveau for lydkraft (Ld) er 101 dB(A). EU-typeundersøgelsen i henhold til 98/37/EØF er udført af: TÜV Product Service GmbH, Zertifizierungsstelle, Ridlerstraße 31, D-80339 München, Tyskland.

Yasuhiko Kanzaki CE 2005

Director Amministratore Directeur
