TEKNISKE DATA

Model		UC3020A	UC3520A	UC4020A
Maks. kjedehestigkeit (m/s)		13,3
Kappedybde		300 mm	350 mm	400 mm
Regelmessig ettersliping.	Type	90SG
	Deling	3/8"
Lydeffektnivă L WA av dB (A) jf. EN 50144 -1 1)		105,3
Lydtrykknivă L pA av dB (A) pà arbeidsplassen jf. EN 50144 -1 1)		92,3
Svingakselerasjon a h,w av jf. ISO 50144-2-13 1) - Fremre händtak m/s2		3,4		3,9
- Bakre händtak m/s2		4,0		4,5
Oljepumpe		Automatisch
Oljetankkapasitet (1)		0,20
Kraftoverføring		Direkte
Kjedebrels		Manuell
Utkoblingsbrels		Mekanismk
Total lengde (uten sverd)		436 mm
Nettovekt		3,8 kg
Skjøteledning (tilleggsutstyr)		DIN 57282/HO 7RN -F L=30 m maks., 3 x 1,5 mm2

1) Dataene tar like mye hensyn til driftsforholdene ved full belastning som til driftsforholdene ved maksimal hastiget.
- Som falgve av vart kontinueregige forsknings- og utvikingsprogram kan de tekniske dataene endres uten ytterligere forvarel.
- Merk: Tekniske data kan variere fra land til land.

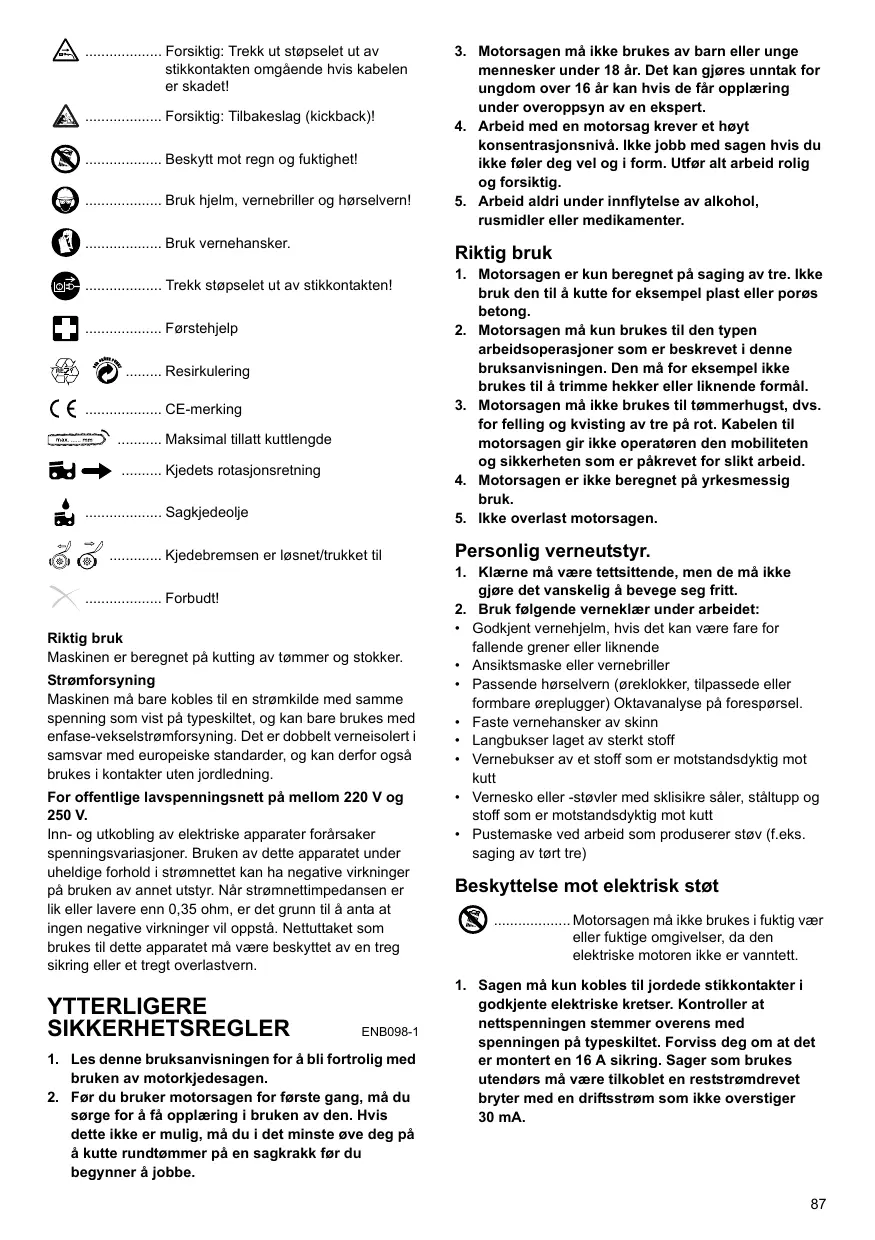

Symboler

END218-1

Nedenfor ser du symbolene som brukes for denne maskinen. Forviss deg om at du forstar hva de betyr, focr du begyinner a bruke maskinen.

Les bruksanvisingen og ta hensyn til advarslene og sikkerhetsinstruksjonene.

DOBBEL ISOLASJON

Forsiktig: Vær meget forsiktig og oppmerksom!

Forsiktig: Trekut stipselet ut av stikkontakten omgaende hvis kabelen er skadet!

Forsiktig: Tilbakeslag (kickback)!

Beskyt mot regn og faktighet!

Bruk hjelm, vernebriller og horselvern!

Bruk vernehansker.

Trekkstopseletutavstikkontakten！

Førstehjelp

Resirkulering

CE- CE-merking

Maksimal tillatt kuttlengde

...Kjedets rotasjonsretning

Sagkjedeolje

Kjedebremsen er Iøsnet/trukket til

X .Forbudt!

Riktig bruk

Maskinen er beregnet på kutting av tommer og stokker.

Strømforsyning

Maskinen mä bare kobles til en strømkilde med samme spentning som vist på typeskitlet, og kan bare brukes med enfase-vekselstrømforsyning. Det er dobbelt verneisolert i samsvar med europeiske standarder, og kan derfor ögså brukes i kontakter uten jordledning.

For offentlige lavspenningsnett på mellom 220 V og 250 V.

Inn- og utkobling av elektriske apparater forarssaker spenningsvariasjoner. Bruken av dette apparatet under uheldige forhold i stromnettet kan ha negative virkninger pa bruken av annet utstyr. Nár strømnettimpedansen er lik eller lavere enn 0,35 ohm, er det grunn til aanta at ingen negative virkninger vil oppsta. Nettuttaket som brukes til dette apparatet ma vare beskyttet av en treg sikring eller et tregt overlastvern.

YTTERLIGERE SIKKERHETSREGLER

ENB098-1

1. Les dette braksanvisningen for Å blí fortrolig medbruken av motorkedesagen.

2. För du bruker motorsagen for Förste gang, ma du sorge for à fá opplæring i bruken av den. Hvis dette ikke er mulig, ma du i det minste Øve deg pa à kutte rundømmer pa en sagkrakk fdu begynner à jobe.

3. Motorsagen må ikke brukes av barn eller unge mennesker under 18 ár. Det kan gjøres unntak for ungdom over 16 ár kan hvis de fár opplæring under overoppsyn av en ekspert.

4. Arbeid med en motorsag krever et høyt konsentrasjonsnivå. Ikke jobb med sagen hvis du ikke føler deg vel og i form. Utfør alt arbeid rolig og forsiktig.
5. Arbeid aldri under innflytelse av alcohol, rusmidler eller medikamenteer.

Riktig bruk

1. Motorsagen er kun beregnet på raging av tre. Ikke bruk den til à kutte for eksempel plast eller porøs belong.
2. Motorsagen mä kun brukes til den typen arbeidsoperasjoner som er beskrevet i denen bruksanvisingen. Den mä for eksempel icibrukes til a trimme hekker erller liknende formål.
3. Motorsagen mä ikke brukes til ømmerhugst, dvs. for felling og kvisting av tre på rot. Kabelen til motorsagen gir ikke operatoren den mobiliteten og sikkerheten som er påkrevet for slikt arbeit.
4. Motorsagen er ikke beregnet på yrkesmessig bruk.
5. Ikke overlast motorsagen.

Personlig verneutstyr.

1. Klärne ma vare teits村委会, men de ma seks gjore det vanselig à bevege seg fritt.
2. Bruk følgende verneklaer under arbeidet:

Godkjent vernehjelm, hvis det kan vare fare for fallende grener eller liknende
- Ansiktsmaske aller vernebriller
Passende hørselvern (ørklokker, tilpassede eller formbare øreplugger) Oktavanalyse på foresporsel.
- Faste vernehansker av skinn
- Langbukser laget av sterkt stoff
- Vernebukser av et stoff som er motstandsdyktig mot kutt
- Vernesko eller -støvler med sklisikre söaler, ståltupp og stoff som er motstandsdyktig mot kutt
- Pustemaske ved arbeid som produserer støv (f.eks. raging av tørt tre)

Beskyttelse mot elektrisk støt

1. Sagen på kun kobles til jordeste stikkontakter i godkjente elektriske kretser. Kontroller at nettspenningen stemmer overens med spennenpen på typeskiltet. Forviss deg om at det er montert en 16 A sikring. Sager som brukes utendørs på vare tilkoblet en reststrømdrevet bryter med en driftsstrøm som ikke overstiger 30mA

Sikre arbeidsmetoder

1. För du begynner Å jobbe, má du kontrollere at motorsagen er funksjonsdyktig og i sä god stand at den oppfyller sikkerhetskravene. Kontroller særlig at:

Kjedebremsen virker som den skal
- Utkoblingsbremsen virker som den skal
- Sverdet og kjedehjulbeskyttelsen er satt riktig på
Kjedet er slipt og strammet i samsvar med reglene
- Strömkabelen og stöpselet er uskadet

Se kapitlet "KONTROLLPUNKTER".

1. Saerlig ma du alltid forvisse deg om at skjoteledningen har et passende tvversnitt (se "SPESIFIKASJONER"). Nar du bruker en kabeltrommel, ma du rulle kabelen helt av trommelen. Nar du bruker sagen utendors, ma du passe pa at den kabelen som brukes, er beregnet pa utendors bruk og at den har tilsvarende spesifikasjoner.
2. Ikke bruk motorsagen i nærhen av brennbart støv eller brennbare gasser, da motoren lager gnister og utgjør en eksplosjonsfare.
3. Arbeid bare på fast underlag og med godt fotfeste. Vær spesielt oppermark som på hindringer (f.eks. kabelen) i arbeidsomrædet. Vær spesielt forsiktig'nar fuktighet, is, snø, nysaget tre eller bark kan gjore overflatene glatte. Ikke/Stå på stiger erler træn nr du bruker sagen.
4. Vær spesielt forsiktig nár du arbeider på skrått underlag. Rullende stammer og grener utgjør potensielle faremometer.
5. Sag aldri over skulderhoyde. (Fig. 1)
6. Hold motorsagen med begge hender nár du slár den pá og nár du bruker den. Hold det bakre handtaket med hoyre hand, og det fremre handtaket med venstre hand. Hold handtakenie fast grep med bruk av tommelfingrene. Sverdet og kjedet ma ikke berøre noen gjenstandere nár sagen slas pá.
7. Fjern fremmedlegemer som sand, stein, spiker osv fra det arbeidsområdet. Fremmedlegemer ødelegger sverdet og kjeret og kan forårsake farlige tilbakeslag (kickback).
8. Vær speisiert forsiktig nár du<sager i nærheten av nettinggjerder (staltrådgjerder). Ikke sag inn i gjerdet, da sagen kan slå tilbake mot deg.
9. Ikke sag ned i bakken.
10. Kutt enkeltbiter av tre én og én, ikke i bunter eller stabler.
11. Unngà à bruke sagen til à kutte tynne grener og røtter, da disse kan sette seg fast i motorsagen. Det kan være farlig a miste balansen.
12. Bruk et stabilt underlag (en sagkrakk) nár du kapper saget tommer.
13. Ikke bruk motorsagen til á skyve eller børste bort trebiter erller andre gjenstander.

14. Før motorsagen slick at ingen del av kroppen din befinner seg i forlengelsen av motorsagen. (Fig. 2)

15. Nár du beveger deg rundt mellom arbeidsoperasjoner,
    má du sette pā kjedebremsen for at ilke sagen skal
    kunne settes i gang ved et ulykkestilfelle. Hold
    motorsagen i det fremre handetak nár du bær den,
    uten à holde fingeren pā bryteren. Trekk ut stöpselet
    fra stikkontakten nár du tar pauser, eller nár du lar
    motorsagen ligge uten tilsyn. Legg motorsagen et sted
    hvor den ikke utgjør noen fare.

16. Trekk ut stopselet fra stikkontakten nár du tar pauser, eller nár du lar motorsagen ligge uten tilsyn. Legg motorsagen et sted hvor den ikke utgjør noen fare.

Tilbakeslag (kickback)

1. Farlige tilbakeslag (kickback) kan inntreffe under arbeid med motorsagen. Tilbakeslag inntreffer när spissen av sverdet (særlig den øverste fjerdedelen)kommen i kontakt med tre erler en annen fast gjenstand. Dette forer til at motorsagen kastes tilbake i retning av operatoren. (Fig. 3)
2. For a unnga tilbakeslag ma du ta folgende forholdsregler:

Begynn aldri ragingen med spissen av sverdet.
- Sag aldri med spissen av sverdet. Vær spesielt forsiktig nár du gjenopptar saging i allerede pâbegynte snitt.
- Start sagingen mens kjeret gär.
Kjedet mä alltid slips pä riktig mäte. Det er saerlig viktig à stille inn ryterne til korrekt hýde (du finner naermere informasjon under "Slipe kjedet").
- Sag aldri gjennom flere grener pa en gang.
- Ved kvisting má du passé på at sverdet ikkekommen i kontakt med andere grener.
- Nâr du sager opp stokker, má du styre klar av nabostammer. Hold alltid øye med spissen av sverdet.
- Bruk sagkrakk.

Sikkerhetsfunksjoner

1. Kontroller alltid at sikkerhetsmeikanismene fungerer før du begynner arbeidet. Ikke bruk motorsagen hvis sikkerhetsmeikanismene ikke fungerer som de skal.

Kjedebrems:

Motorsagen er utstyr med en kjedebrems som stopper motorsagen i lopet av en brkdel av et sekund. Den aktivernes nár handvernet skyves forover. Sagkjedet stopper da i lopet av 0,15 sekunder, og strømtilførşelen til motoren brytes.

- Utkoblingsbreds: (Fig. 4)

Motorsagen er utstyrt med en utkoblingsbrems som stopper sagkjedet omgäende narr AV/PA-bryteren slippes. Dette hinder sagkjedet i a fortsette a gà nár motoren er slätt av, og dermed utgjørne en fare.

• Fremre og bakre handvern beskytter brukeren mot skader som kan oppsta hvis trebiter kastes bakover, eller hvis kjeret ryker.
• PÁ-sperren hinderer at motorsagen blir slätt på uten at det var tilsettet.
• Kjedefangeren beskytter brukeren mot skader i tilfelle kjeret hopper av eller ryker.

Transport og lagring

När motorsagen ikke skal brukes på en stund, eller;när den skal Transporteres, ma du trekke ut stöpselet av stikkontakten og sette på siliren som fulgte med sagen. Motorsagen mä aldri bæres eller transporteres mens sagkjedet gár.

1. Motorsagen mä kun bæres etter det fremre handtaket, med sverdet pekende bakover.
2. Oppbevar motorsagen utilgjengelig for barn, i et sikkert, tört og LAST rom. Ikke oppbevar motorsagen utendørs.

Vedlikehold

1. Trekk stopselet ut av stikkontakten for du utfører noen form for justeringer eller vedlikehold.
2. Kontroller regelmessig at isolasjonen til strømkabelen ikke er skadet.
3. Rengjør motorsagen med jevne mellomrom.
4. Sorg for at alle skader pa plasthuset blir reparent ordentlig og omgaardene.
5. Ikke bruk sagen hvis startbryteren ikke fungerer som den skal. Sørg for at den blir ordentlig reparert.
6. Motorsagen mä under ingen omstendigheter modifiseres. Det er din sikkerhet det gjelder.
7. Ikke utfør andre typer vedlikehold erler reparasjoner enn de som er beskrevet i donne bruksanvisningen. Alt annet arbeid ma utfores av MAKITA Service.
8. Bruk kun originale MAKITA-reservedeler og -tilbehør beregnet på din sagmodell. Bruk av andre deler øker faren for en ulykke.
9. MAKITA kan ikke ta på seg noe ansvar for ulykker eller skade hvis det brukes ikke-godkjente sverd uller sagkjeder uller andre typer ikke-godkjentereservedeler tilbehør.. Du finner mer informasjonom godkjente sverd og sagkjeder i "Utdrag avreservedelslisten".

Førstehjelp

Ikke jobb alene. Jobb alltid innenfor horevidde av en annen person.

1. Sørg for at du alltid har et førstehjelpsskrin tilgengelig. Nár du bruker noe fra førstehjelpsskrinet, má du sorge for á komplettere innholdet omgående.
2. Hvis du trenger assistanse i forbindelse med en ulykke, ma du gi falgende opplysninger:

Hvis personer som har problemer med blodtrykket utsettes for vibrasjoner, kan det fore til skader på blodkar eller nervesystemet.

Som følge av vibrasjoner kan følgende symptomer oppstå på fingre, hender eller handledd: Kroppsdeler "sovner"

(nummehet), kiling, smerter, stikkende føelse, endring av hudfargen eller av huden.

Tilkall lege hvis disse symptomene oppstar!

TA VARE PÄ DISSE ANVISINGENE.

FUNKSJONSBESKRIVELSE

FORSIKTIG:

Bryterfunksjon (Fig. 5)

FORSIKTIG:

• Før du kobler maskinen til strømnettet, mä du alltid kontrollere at startbryteren aktiverer maskinen på riktig mæte og gær tilbake til "AV"-stilling nær den slippes.

For a unnga at startbryteren trykkes inn ved en feiltakelse, er maskinen utstyrt med en AV-sperreknapp.

• Forviss deg alltid om at maskinen er slätt av og stöpselet trukket ut av kontakten før du utfører noe arbeid på maskinen.

Montere eller fjerne sagkjedet

FORSIKTIG:

• Forviss deg alltid om at maskinen er slätt av og stopselet trukket ut av kontakten før du monterer eller fjerner sagkjedet.
• Bruk alltid hansker nár du monterer eller fjerner sagkjedet.
• For à fjerne sagkjedet mà du sette hendelen i hevet stilling. (Fig. 6)
• Trykk på hendelen og drei den mot klokken (mens den er trykket inn) for Å Oslo nne mutteren, intil kjedehjulbeskyttelsen Iøsner. (Nar hendelen trykkes inn, passer den i sporet i mutteren.)
• Drei innstillingshjulet mot klokken for Å løsne sagkjedestrammingen.
• Ta av kjedehjulbeskyttelsen.
• Fjern sagkjedet og sverdet fra motorsagen.
• For à montere sagkjedet mà du legge den ene enden av sagkjedet rundt spissen av sverdet og den andere enden rundt kjedehjulet. (Fig. 7)

Nár du harkommen sá langt, má du montere sagkjedet som vist pá figuren, fordit det roterer i pilens retning.

1. Sett sverdet på plass på motorsagen.
2. Drei innstillingshjulet mot klokken for a skyve justeringsstiften i pilens retning. (Fig. 8)
3. Sett kjedehjulbeskyttelsen på motorsagen, sik at kroken på dens bakre deksel passer inn i et hull i

motorsagen samtidig som justeringsstiften gär inn i et lite hull i sverdet. (Fig. 9)

1. Trykk inn hendelen og drei den sa langt som mulig med klokken (mens hendelen er trykket inn), for a stramme mutteren. Drei den deretter omtrent en kvart omdreining mot klokken for a lnsne mutteren litt.

(Fig. 10)

Justere strammingen av sagkjedet

Sagkjedet kan bli lösere etter mange timers bruk. Fra tid til annen ma du kontrollere strammingen av sagkjedet for bruk.

Sett hendelen i hevet stilling. (Fig. 11)

Trykk inn hendelen. Mens hendelen er trykket inn, ma du dtrie den en kvart omdreining mot klokken for a Iosne den litt. (Nar hendelen trykkes inn, passer den i sporet i mutteren.) (Fig. 12)

Drei på innstillingshjulet for Å justere strammingen av sagkjedet. Grip sagkjedet på midten av sverdet og løft det opp. Klaringen mellom sverdet og undersiden av leddene i sagkjedet bør vare ca. 2 - 4 mm. Hvis klaringen ikke er omtrent 2 - 4 mm, ma du dreie litt på innstillingshjulet som holder sverdet. På dette tidspunkt på du justere mens spissen av sverdet peker svakt oppover. (Fig. 13)

Sett hendelen tilbake til dens opprinnelige stilling.

(Fig. 15)

FORSIKTIG:

• Altfor kraftig stramming av sagkjedet kan forrsake brudd pa sagkjedet, slitasje pa sverdet og brudd pa innstillingshjulet.
• Montering aller fjernig av sagkjedet bør utfores på et rent sted helt uten sagflis aller liknende.

BRUK

Smoring

FORSIKTIG:

• Forviss deg alltid om at maskinen er slätt av og stöpselet trukket ut av kontakten før du smører sagkjetet.

Smør sagkjedet og sverdet med en biologisk nedbrytbar sagkjedolje med klebemiddel. Klebemidlet i kjedeoljen forhindrer at oljen slynges bort fra sagen med en gang. Ikke bruk mineralolje, da sik olje er skadelig for miljoet. (Fig. 16)

FORSIKTIG:

• Unngå hudkontakt med oljen, og unngå à fä den i øynene. Olje i øynene kan forårsake irritasjon. Hvis du fär olje i øynene, mä du omgående skylle det berørte øyet med vann, og deretter snarest oppiske lege.

• Bruk aldri spillolje. Spillolje inneholder kreftremkallende substanser. De forurensende stoffene i spillolje gir enda raskere slitasje pa oljepumpen, sverdet og kjedet. Spillolje er skadelig for miljøet.

• Nár du fyller kjedeolje på motorsagen for første gang, eller nár du fyller tanken etter at den har vær kjørt helt tom,@má du fylle på olje til underkanten av pafyllingsstussen. Ellers kan oljetilførselen bl for dãrlig.

Rengjör grundig området rund oljepäyllingshetten vist på figuren, for àhindre forurensninger iåkommen inn i oljetanken. (Fig. 17)

Skru av oljepafyllingshetten og fyll på olje til undersiden av pafyllingsstussen.

Skru oljepafyllingshetten ordentlig pa igjen.

Tørk forsiktig av eventuelt oljesøl.

När motorsagen brukes for Förste gang, kan det ta opptil to minutter För kjedeoljen begyinner Å smore sagmekanismen. Kjör sagen uten belastning inntl smøringen begyinner (se "KONTROLLER").

Tankkapasiteten (200 ml) er tilstrekkelig til ca. 30 minutters bruk.

KONTROLLER

För du begyinner arbeitet, mà du utfère følgende kontroller:

Kontroll av kjedestrammingen (Fig. 18)

ADVARSEL:

• För du kontrollerer kjedestrammingen, má du alltid trekke ut stopselet av stikkontakten, og ta på deg vernehansker.

Sagkjedet er korrekt strammet'nar det berorer undersiden av sverdet og kan Ioftes ca. 2-4 mm opp fra sverdet med lett trykk fra en finger.

Kontroller kjeedestrammingen hypppig, da nye kjeder har en tendens til a strekke seg. Et kjede som er for slakt kan hoppe av sverdet, og utgjor derfor en ulykkesrisiko.

Hvis kjetedet er for slakt: Slå opp i kapitlet "Justere sagkjedestrammingen" og juster sagkjedestrammingen igjen.

Kontrollere bryterfunksjonen

FORSIKTIG:

Koble alltid maskinen fra strømnettef er du tester startbryteren. Det er forbudt à lase startbryteren i PÁ-stilling. Det mä ikke vare mulig a trykke inn startbryteren med minde AV-sperrekappen er blitt trykkelet frst.

Startbryteren mä ikke sette seg fast i inntrykket stilling. Nár startbryteren slippes, mä den automatisk vende tilbake til AV-stillingen, og AV-sperreknappen mä vende tilbake til sin oppinnelige stilling. (Fig. 19)

Kontroll av kjedebremsen

MERK:

• Hvis motorsagen ikke starter, på kjedebremsen løsnes. Trekk handvernet på langt bakover at du merker at motoren griper.

Hold motorsagen med begge hender nár du slár den pa.
Hold det bakre handtaket med høyre hand, og det fremre handtaket med venstre hand. Sverd og kjede på ikke berøre noen gjenstander.

Trykk forst pa AV-sperreknappen og deretter pa startbryteren. Sagkjedet starter umiddelbart.

Skyv handvernet forover med handbaken. Sagkjedet ma stoppe umiddelbart. (Fig. 20)

FORSIKTIG:

• Hvis sagkjedet ikke stopper umiddelbart(nrdenne testen utføres,ma sagen under ingen omstendigheter brukes.Radfor deg med et MAKITA-spesialverksted.

Kontrolere utkoblingsbremsen

Slà pà motorsagen.

Slipp startbryteren helt. Sagkjedet mà stoppe i løpet av ett sekund.

FORSIKTIG:

Hvis sagkjedet ikke stopper i lopet av ett sekund nár,...
denne testen utfores, ma sagen ikke brukes. Rädför
deg med et MAKITA-spesialverksted.

Kontroll av kjedeoljeren (Fig. 21)

Sjekk oljenivæt i tanken og oljetilforselen for oppstart.

Oljeniväet er synlig i sikteglasset vist pa figuren.

• Hvis det ikke dannes noe oljespor,emeanu icke bruke sagen. Ellers vil kjedets levetid bl redusert. Kontroller oljenivæt.Rengjør oljetilforselsesporet og oljetilforselshullet i sverdet (se "VEDLIKEHOLD").

ARBEIDE MED MOTORSAGEN

Sage opp en stokk i kubber

Fortsett snittet ved a legge lettucek k det fremre handtaket mens du trekker sagen noe tilbake. Beveg den riftte skinnen longer ned langs stokken og hev det fremre handtaket igjen.

• Hvis den øvre kanten av sverdet brukes til raging, kan sagen kastes mot deg hvis kjerdet setter seg fast. Derfor mä du sage med den nedre kanten, sä情况进行uelt kastes bort fra deg. (Fig. 23)

Tre som staredi spenn ma sages pa trykksiden (A) forst. Lag sa det siste snittet pa strekksiden (B).Pa denne maten unngar man at sverdet setter seg fast.(Fig.24)

Kvisting

FORSIKTIG:

• Kvisting mä kun utføres av brukere som har fätt opplæring i dette. Risikoen for tilbakeslag er et faremoment.

Nár du kvister, mà du stotte motorsagen mot stammen, hvis det er mulig. Ikke sag med spissen av sverdet, da dette medfører fare for tilbakeslag.

Vær speiselt oppmerksom på grener som stär i spenn.
Fritthengende grener på ikke kappes fra undersiden.
Ikke/Stå på den felte stammen under kvisting.

Uthuling og snitt som følger fiberretningen

FORSIKTIG:

• Uthuling og snitt som følger fiberretningen må bare utføres av operatører som har fätt spezialopplæring. Muligheten for tilbakeslag utgør en skaderisiko.

Snitt som følger fiberretningen ma utføres i en sa stump vinkel som mulig. Utfør snittet saøyaktig som mulig, da den riflede skinnen ikke kan brukes. (Fig. 25)

Trefelling

FORSIKTIG:

• Trefelling mä kun utføres av operatörer som har fätt opplæring i dette. Arbeidet er farlig.

• Før du begyinner med trefellingen, mă du forvisse deg om at:

(1) Ingen andere personer enn de som deltar i trefellingen befindner seg i naerheten
(2) Alle som deltar i trefellingen har uhindret tilgang en vei ut av omradeit innenfor en vinkel pa ca. 45^ pa haver side av fellingsaksen. Ta hensyn til det ekstra faremomentet som bestar i at man kan snuble i elektriske ledninger.
(3) Foten av stammen er fri for fremmedlegemer, røtter og grener
(4) Ingen personer eller gjenstander befindner seg naermere enn 2 1/2 trelengde i den retningen treet vil falle.

• Ta hensyn til følgende nár det gjelder hvert enkelt tre:

Hvilen kei det lener seg
- Lose eller tørre grener
Treetshoyde
- Naturlig overheng
- Hvorvidt treet er rattent aller icke

• Ta hensyn til vindhastigheten og vindretningen. Ikke fell trær i sterk vind.

• Trimme røtter: Begynn med de største røttene. Foreta det vertikale kuttet først, og deretter det horisontale. (Fig. 27)
  Lag et styreskjaer: Styreskjaeret avgjor hvilken retning treet vil falle, og styrer det. Det gjores pa den siden treet skal falle mot. Lag styreskjaeret sa nær bakken som mulig. Lag forst et horizontalt snitt til en dybde pa 1/5 -1/3 av stammediameteren. Ikke lag styreskjaeret for stort. Utfor sa det diagonale snittet.

• Ved eventuelle korreksjoner av styreskjaret ma disse gjores over hele bredden av det. (Fig. 28)
  Lag hovedskjæret litt hoyere enn bunnsnittet av styreskjæret. Hovedskjæret må sages helt vannrett. La ca. 1/10 av stammediameteren+vare igjen mellom hovedskjæret og styreskjæret. Trefibrene i den ukappede stammedelen fungerer som hengsel. Du mä under ingen omstendigheter kutte helt gjennom fibrene, da treet i sa fall vil falle uhindret. Sett inn kiler i styreskjæret i tide.

• Bruk kun plast- ell er aluminiumkiler til à holde styreskjæret ápent. Det er forbudt à bruke jernkiler.
• Stà til sider for det fallende treet. La det vâre et Āpent område bak det fallende treet i en vinkel på opptil 45 ° på hvør side av treets akse (se figuren over "felleområdet"). Vær oppmerksom på fallende grener.

VEDLIKEHOLD

FORSIKTIG:

• Forviss deg alltid om at maskinen er slätt av og stopselet trukket ut av kontakten før du foretar inspeksjon aller vedlikehold.
• Bruk alltid hansker nár du utfører inspeksjon eller vedlikehold.

Utfør det vedlikeholdsarbeidet som er beskrevet nedenfor med jevne mellomrom. Garantikrav aksepteres kun hvis disse arbeidsoperasjonene er utfør jevnlig og ordentlig. Brukeren mä kun utføre vedlikeholdsarbeid beskrevet i dette braupsvisningen. Alt annet arbeid mä utføres av et MAKITA-spesialverksted.

Rengjore motorsagen

Rengjør motorsagen jevnlig med en ren fille. Særlig handtakene ma holdes fri for olje.

Kontroll av plasthuset

Utfor regelmessige visuelle inspeksjoner av alle deler av huset. Hvis noen deler er skadet, ma du sorge for a f dem reparert omgående og ordentlig i et MAKITA-spesialverksted.

Sliping av sagkjedet

FORSIKTIG:

Slip sagkjedet hyppig, men fjern bare litt materiale hver gang.

To ellre strkmed en fil er vanligvis nok ved rutinemessig slipig.

Nár sagkjectede er blitt slitp om igjen flere ganger, bør du fá det slitp hos et MAKITA-specialverksted.

Slipekriterier:

• Alle tenner má vare like lange (má l a). Tenner av ulik lengdehindrer at kjerdet loper jevnt, og kan fá kjerdet til á ryke.
• Ikke slip kjerdet nár minste tannlengde pa 3 mm er nadd. Da ma du montere et nytt kjede.
• Spontykkelsen bestemmes av avstanden mellom ryttterne (rund nese) og snittkanten. De Beste sageresultatene oppnas med en avstand på 0,5 mm mellom snittkanten og ryttterne. (Fig. 30)

ADVARSEL:

• For stor avstand øker risikoen for tilbakeslag.
• Slipevinkelen på 30^ ffaare lik på alle tennene. Ulikheter i vinkelen kan faj kjerdet til a gajevtnt, oke slitasjen og fore til kjedebrudd.
  Tannsideplatevinkelen på 80^ bestemmes av hvor langt den runde filen går inn. Hvis den spesifiserte filen brukes riktig, vil den korrekte sideplatevinkelen produseres automatisk. (Fig. 31)

Fil og filforing (Fig. 32 - 34)

• Bruk en rund spezialf (tilleggsutstyr) for sagkjeder, med en diameter pa 4,5 mm, til a splice kjeted. Vanlige runde filer kan ikke brukes.
• Filen mà bare berøre materialet pá vei forover. Løft filen av materialet pá vei tilbake.
• Slip den korteste tannen først. Lengden av denen tannen blir da målestokken for alle de andre tennene på sagkjedet.
• Før filen som vist på figuren. Filen kan fores enklere ved hjelp av en filholder (tileggsutstyr).
• Fil holderen har merker for korrekt splicevinkel på 30^ (legg merkene parallelt med sagkjedet) og begrenser inntrengningsdybden (til 4/5 av fildiameteren).
• Etter at kjered er slipt, ma du kontrollere høyden pa rytterne ved hjelp av kjerdemalen (tilleggsutstyr).
• Fjern eventuelt fremstikkende materiale, uansett hvor lite det dreier seg om, med en flat spesialfil (tilleggsutstyr).
• Rytterne rundes av igjen i forkant.

• Bruk alltid vernebriller nár du utfører denne oppgaven. Gradkanter utgjør en skaderisiko. (Fig. 35)

Kontroller regelmessig at de lopende overflatene av sverdet ici er skadet. Rengjør dem med et passende verktøy, og fjern gradkanter om nødvendig.

Hvis sagkjedet brukes ofte, mà du smøre lageret til taggtrinsen minst en gang i uken. Før du legger pa ny grease, má du forsiktig gjøre ren det 2 mm store hullet pa spissen av sverdet, og deretter presse en liters mange de ferbruksgrease (tilleggsutstyr) inn i hullet.

Rengjore oljeforingen (Fig. 36)

• Rengjor oljetiforselssporet og oljetiforselshullet i sverdet med jevne mellomrom.

Rengjore oljefilteret ved oljeutlpshullet

Under drift kan det ha samlet seg fint stov og andre partikler i oljefilteret ved utlpshullet for oljen.

Fint stov aller partikler i oljefilteret kan hindre oljestrommen og forarsake utilstrekkelig smoring av hele sagkjedet.

Nár oljen违法犯罪 frem til toppen av sverdet, má du rengjøre filteret som følger.

Koble maskinen fra strømnettet.

Fjern kjeehjulet og sagkjedet fra maskinen. (Se kapitlet "Montere eller fjerne sagkjedet".)

Fjern tannskiven ved hjelp av en flat skrutrekker med smalt skaat. (Fig. 37)

Ta filteret ut av motorsagen og fjern støvet eller partiklene.

Koble maskinen til strømnettet igjen. (Fig. 38)

Trykk pa startbryteren for á skylle bort oppsamlet stov og partikler fra oljeutlpshullet med kjedeoljen.

• Sett kjedehjulet og sagkjedet pa maskinen igjen.

(Fig. 41)

Nye sagkjeder

Skift på bruke toller tre sagkjeder, sä sagkjedet, kjedehjulet og de lopende overflatene på sverdet slites jevnt.

Snu sverdet nár du skifter kjede, SSEsverdsporet slites jevnt.

FORSIKTIG:

• Bruk kun kjeder og sverd som er godkjent for bruk med\ deutsche sagmodellen (se "SPESIFIKASJONER"). (Fig. 42)

• Et slitt kjedehjul ødelegger et nytt sagkjede. Skift i sa fall ut kjedehjulet.

Vedlikeholde kjected og utkoblingsbremsen

Bremsesystemene er meget viktige sikkerhetsfunksjoner. Som alle andere componenter av motorsagen er de utsatt for en viss slitasje. De mà inspireres regelmessig av et MAKITA-spesialverksted. Dette tiltaket tjener din egen sikkerhet.

Oppbevaring av maskinen

Biologisk nedbrytbar sagkjedeolje kan bare oppbevares i en begrensetperiode.

Etter to arer etter produksjonsdatoen begyinner biologiske oljer a antenna en klebrig kvalitet, og de begyinner a skade oljepumpen og componentene i smoresystemet.

• Før du tar motorsagen ut av drift for en lengreperiode, ma du temme oljetanken og fylle den med en liters mengde motorolie (SAE 30).
• Kjør motorsagen kort for á skylle alle rester av den biologiske oljen ut av tanken, smøresystemet og sagmekanismen.

Nár motorsagen tas ut av bruk, vil små mengder oljelekke fra den en stund etterpà. Dette er normalt, og ikke et tegn pa at noe er galt.

För du tar motorsagen i bruk igjen, mà du fylle den igjen med fersk BIOTOP sagkjedeolje.

For a opprettholde produktets SIKKERHET og PALITELEIGHET, mä reparasjoner, vedlikehold og justeringer utføres av Makitas autoriserte servicesentre, og det mä alltid brukes resvedeler fra Makita.

TILBEHØR

FORSIKTIG:

• Det anbefales at du bruker dette tilbehoret erler verktøyet sammen med den Makita-maskinen som er spesifisert i/DDne handboken. Bruk av annet tilbehør erller verktøy kan forarsake helsinki. Tilbehør og verktøy maku kun brukes til det formålet det er beregnet pa.

Ta kontakt med ditt lokale Makita-servicesenter hvis du trenger mer informason om dette tilbehoret.

Regelmessig ettersliping.
- Slire
Sverd, komplett
Kjedemal
Rund fil 4,5 mm
- Flat fil
- Fil holder med 4,5 mm fil
Filhandtak
1 I BIOTOP motorsagolje
- 5 I BIOTOP motorsagolje
- Flerbruksgrease
Fettpresse

SUOMI

Osat

Ansvarlig produsent:

Ansvarlig produsent:

Undertegnede, Kanzaki, som autoriseret heraf, erklærer, at MAKITA-maskiner af

Type:

211

EU-model-id-nummer:

UC3020A, UC3520A, UC4020A: M6 05 10 24243 064 overholder standardkravene til sikkerhed og sundhed i de gaeldende EU-retningslinjer:

EU-maskindirektivet 98/37/EØF, EU-direktivet om elektramagnetisk kompatibilitet 89/336/EØF (ændret i 91/263/EØF, 92/31/EØF og 93/68/EØF), stødirektivet 2000/14/EØF.

Den untertegnende, Kanzaki, med fullmakt fra, erklærer at apparatene til merket MAKITA,

Type:

211

EU-model identifikasjonsnr.:

UC3020A, UC3520A, UC4020A: M6 05 10 24243 064 samsvarer med de grunnleggende sikkerhets- og helsekravene i de aktuelle EU-direktivene:

EUs maskindirektiv 98/37/EF, EU EMC-direktiv 89/336/EØS (med tilfoyelser 91/263/EØS, 92/31/EØS og 93/68/EØS), stoyemisjon 2000/14/EF.

Kravene i ovennevnte EU-direktiver er blitt implementert hovedsakelig på grunlag av følgende standarder: EN50144-2-13, EN 55014, EN 55014-2, EN60555-T3, -T3/A1, EN 61000-3-2. Samsvarsvurderingen 2000/14/EF ble utfør fj. vedlegg V. Det malte lydeffektnivæt (Lwa) er på 100 dB(A). Det garanterte lydeffektnivæt (Ld) er på 101 dB(A). EU-typetesten ble utfør fj. 98/37/EF av: TÜV Product Service GmbH, Zertifizierungsstelle, Ridlerstraße 31, D-80339 München.

Yasuhiko Kanzaki CE 2005

Director

Aministratore

Director

Director

Direktor

Director

Director

Direktor

Direktør

Johtaja

Direktör

△εuθuvnt

MAKITA INTERNATIONAL EUROPE LTD.

Ansvarlig produsent:

Ansvarlig produsent:
