BEDIENUNGSANLEITUNG UC3520A MAKITA

1. Hinterer Handgriff
2. Ein/Aus-Schalter
3. Ölfilterdeckel
4. Vorderer Handgriff

5. Vorderer Handschutz

6. Führungsschiene

7. Sägekette
8. Hebel
9. Kettenradschutz

10. Ölstandsanzeige

11. Hinterer Handschutz

12. Zackenleiste (Krallenanschlag)
13. Entsperrungstaste
14. Kettenfangbolzen
15. Schienenschutz

Erklärung der Gesamtdarstellun

1. Entsperrungstaste
2. Ein/Aus-Schalter
3. Herunterdrucken
4. Losen
5. Kettenradschutz
6. Einstellrad
7. Spannstift
8. Haken
9. Loch

10. Kleines Loch

11. Festschauben

12. Hebels
13. Niedrig
14. Hoch
15. Führungsschiene
16. Sägekette
17. Oltankverschluss
18. Handschutz
19. Verriegeln

20. Entriegeln

21. Sichtfenster

22. Zackenleiste
23. Fällbereich
24. Ölführungsnut
25. Oleintrittsbohrung
26. Spannmutter
27. Schlitz-Schaubendreher
28. Filter
29. Kettenrad

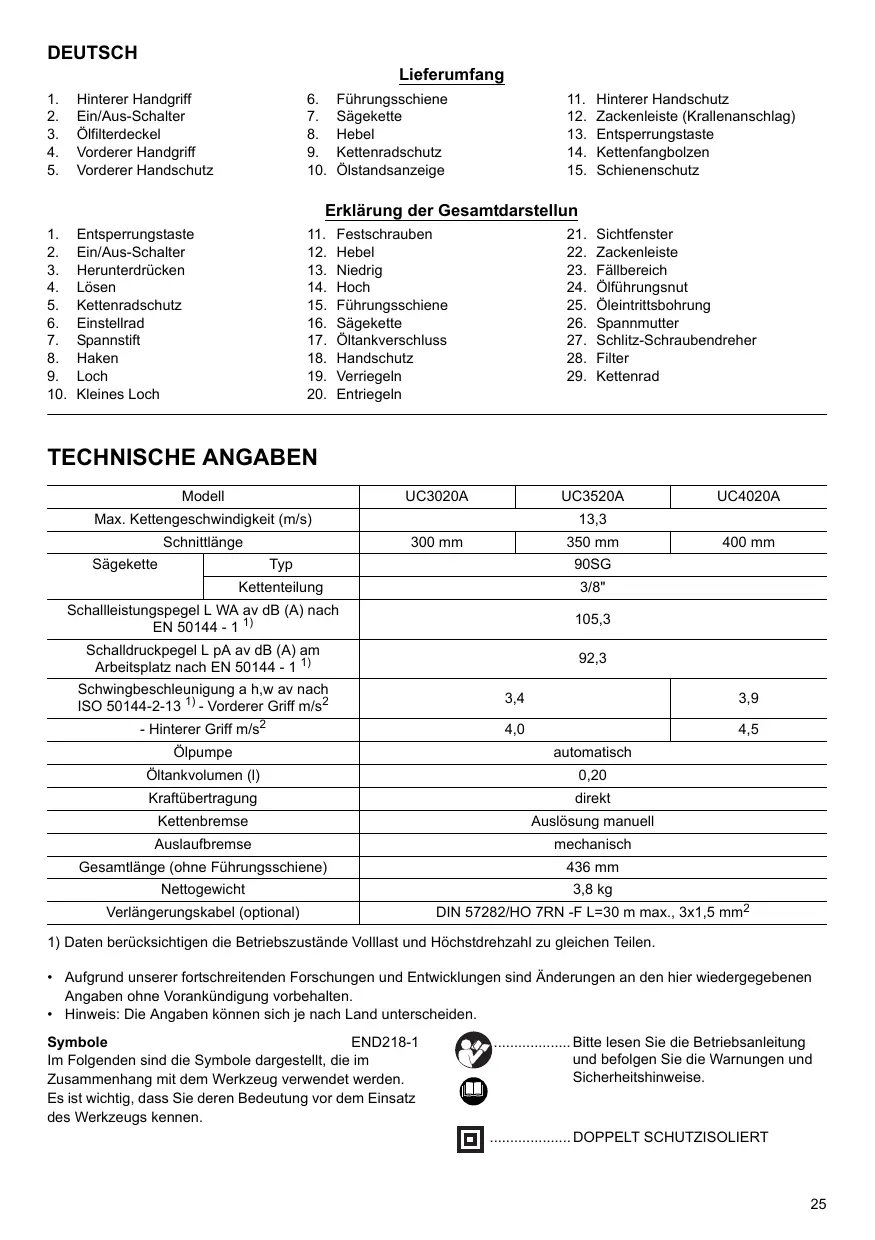

TECHNISCHE ANGABEN

Model		UC3020A	UC3520A	UC4020A
Max. Kettingschwindigkeit (m/s)		13,3
Schnittlänge		300 mm	350 mm	400 mm
Sägekette	Typ	90SG
	Kettenteilung	3/8"
Schallleistungspegel L WA av dB (A) nach EN 50144 - 11)		105,3
Schalldruckpegel L pA av dB (A) am Arbeitsplatz nach EN 50144 - 11)		92,3
Schwingbeschleungung a h,w av nach ISO 50144-2-131) - Vorderer Griff m/s2		3,4		3,9
- Hinterer Griff m/s2		4,0		4,5
Ölpumpe		automatisch
Öltankvolumen (l)		0,20
Kraftübertragung		direkt
Kettenbremse		Auslösing manuell
Auslaufbremse		mechanisch
Gesamtlänge (ohne Führungsschiene)		436 mm
Nettogewicht		3,8 kg
Verlängerungskabel (optional)		DIN 57282/HO 7RN -F L=30 m max., 3x1,5 mm2

1) Daten berücksichtigten die Betriebszustände Vollast und Höchstdrehzahl zu gleichen Teilen.
- Aufgrund unserer fortschreitenden Forschungen und Entwicklungen sind Änderungen an den hier wiedergegebenen Angaben ohne Vorankündigung vorbehalten.
- Hinweis: Die Angaben können sich je nach Land unterscheiden.

Symbole

END218-1

Im Folgenden sind die Symbole darestellt, die im Zusammenhang mit dem Werkzeug verwendet we

Esistwight,dassiederendBedeutungvordemEinsatzdesWerkzeugskennen.

Bitte lessen Sie die Betriebsanleitung und befolgen Sie die Warnungen und Sicherheitshinweise.

DOPPELT SCHUTZISOLIERT

Achtung: Besondere Vorsicht und Aufmerksamkeit!

Achtung: Bei beschädigtem Kabel sofort Netzsteckerziehen!

Achtung: Ruckschlag!

Vor Regen und Nasse schützen!

Helm, Augen- und Gehorschutz/TRagen!

Schutzhandschuheragen!

Netzsteckerziehen!

ErsteHilfe

...... Recycling

CE-KEnnzeichnung

Maximal zulässige Schnittlänge

50 ..Laufrichtung der Sägekette

Sagekettenol

Kettenbremse gelost/aktiviert

X .Verboten!

Vorphesehene Verwendung

Das Werkzeug wurde für das Schneiden von Bauholz und Baustammen entwickelt.

Stromversorgung

Das Geratarf nur an Stromquellen mit der auf dem Typenschild angegebenen Spannung und einphasigem Wechselstrom betrieben werden. Aufgrund der Doppelisolierung nach europäischen Standard kann es auch an Steckdosen ohne Erdungskabel betrieben werden.

Für öffentliche Niederspannungs-Versorgungssysteme mit einer Spannung zwischen 220 V und 250 V.

Schaltvorgänge von Elektrogeräten verursachen
Spannungsschwankungen. Der Betrieb these Gesätes unter ungünstigen Netzstrombedingungen kann sich nachteilig auf den Betrieb anderer Geräte auswirken. Bei einer Netzstromimpedanz von 0,35 Ohm oder weniger ist anzunehmen, dass keine negativen Effekte auftenen. Die für diese Gerät verwendete Netzsteckdose muss durch

eine Sicherung oder einen Schutzschalter mitträgen Auslöse Eigenschaften geschützt sein.

ZUSÄTZLICHE SICHERHEITSREGELN

ENB098-1

1. Lesen Sie diese Betriebsanleitung, um sich mit der Handhabung der Kettensäge vertraut zu machen.
2. Vor der ersten Inbetriebnahme der Kettensäge sollenn Sie sich deren Arbeitsweise erklaren lessen. Falls das nicht möglich ist, üben Sie vor Beginn der Arbeit zumindest das Ablängen von Rundholz auf einem Sägebock.
3. Kinder und Jugendliche unter 18 Jahren dürfen die Kettensäge nicht bedienden. Jugendliche über 16 Jahren sind von dieser Verbot ausgenommen, wenn Sie zum Zwecke der Ausbildung unter Aufsicht eines Fachkundigen stehen.
4. Das Arbeitsen mit der Kettensäge erfordert ein hohes Maß an Aufmerksamkeit. Nur in gutter körperlicher Verfassung arbeiten. Führten Sie alle Arbeitsen ruhig und sorgfältig aus.
5. Arbeiten Sie niemals unter Einfluss von Alkohol, Drogen oder Medikamenten.

Bestimmungsgemäßer Gebrauch

1. Die Kettensäge wurde eigens für das Sägen von Holz entwickelt. Verwenden Sie sie beispelsweise nicht zum Sägen von Kunststoff oder porösem Beton.
2. Verwenden Sie die Kettensäge nur für Arbeiten, die in dieser Betriebsanleitung beschrieben sind. Verwenden Sie sie zum Beispiel nicht zum Heckenschneiden oder Ähnlichem.
3. Die Kettensäge darf nicht für Forstarbeiten, d. h. zum Fällen und Entasten von Nutzholz verwendet werden. Die Kabelverbindung gewährleistet dem Bediener nicht die notwendige Beweglichkeit und Sicherheit, die für diese Arbeiten erforderlich ist.
4. Die Kettensäge ist nicht für den gewerblichen Gebrauch bestimmt.
5. Die Kettensäge nicht überlasten.

Persönliche Schutzausrücktung

1. Die Kleidung muss eng anliegen,arfjedoch nicht die Bewegungsfreiheit einschränken.

2. Tragen Sie bei der Arbeit folgende Schutzkleidung:

• einen geprüften Schutzhelm,
• wenn mit herabfallenden Ästen oder Ähnlichem zu rechnen ist;
• Einen Gesichts- oder Augenschutz;Geeigneten Gehorschutz (Gehorschutzkapseln, maßgeschneiderte oder formbare Gehorschutzstöpsel),
• Oktavbandanalyse auf Anfrage;
  Schutzhandschuhe aus festem Leder;
• eine lange Hose aus festem Stoff;

• eine Sicherheits-Latzhose mit Schnittschutz;

• Sicherheitschuhe oder -stiefel mit rutschfesten Sohlen,
  Stahlkappen und Schnittfestem Futter,

• eine Atemmaske für Arbeiten mit Staubentwicklung (z. B. Sagen von trockenem Holz).

Schutz vor elektrischem Schlag

Die Kettensägearfnd nicht bei nassem Wetter oder in feuchter Umgebung verwendet werden, da der Elektromotor nicht wasserdicht ist.

1. Schlieben Sie die Säge nur an eine geerdete Steckdose mit geprüfter Installation an. Prüfen Sie, ob die Netzspannung den Angaben auf dem Typenschild entspricht. Stellen Sie safer, dass eine 16 A Vorsicherung eingebaut ist. Sagen, die im Freien verwendet werden, müssen über einen Fehlerstrom-Schutzschalter mit maximal 30 mA Auslösestrom an Netz angeschlossen werden.

Sollte das Anschlusskabel beschädigt sein, ziehen Sie sofort den Netzstecker.

Sicheres Arbeiten

1. Vor Arbeitsbeginn sicherstellen, dass die Kettensäge einwandfrei Funktioniert und deren Zustand den Sicherheitsbestimmungen entspricht. Stellen Sie insbesondere sicher, dass:

2. die Kettenbremse ordnungsgemäß Funktioniert,

3. die Auslaufbremse ordnungsgemäß Funktioniert,
4. die Sageschiene und der Kettenradschutz ordnungsgemäß angebracht sind,
5. die Kette vorschäftsgemäß geschäft und gespannt ist,
6. das Netzkabel und der Netzstecker nicht beschädigt sind;

Siehe Abschnitt "PRÜFUNGEN".

1. Stellen Sie insbesondere stets sicher, dass das verwendete Verlängerungskabel einen entsprechenden Durchmesser hat (siehe "TECHNISCHE DATEN"). Bei Verwendung einer Kabelrolle sollen das Kabel vollständig abgewickelt werden. Wenn Sie die Säge im Freien verwenden, stellen Sie safer, dass das verwendete Kabel für den Einsatz im Freien zugelassen und entsprechend gekennzeichnet ist.
2. Kettensäge nicht in der Höhe von entzündlichem Staub oder Gasen betreiben, da der Motor Funken erzeugt. Explosionsgesahr!
3. Arbeitsen Sie nur auf stabilem Untergrund und achtenden Bereich auf Hindernisse (z. B. das Kabel) im Arbeitsbereich. Seien Sie besonder des Vorstands vorschinen bei Glatte durch Nasse, Eis, Schnee, frisch geschnittenes Holz oder frisch geschälte Rinde. Nicht auf Leitern oder Bäumen mit der Säge arbeiten.
4. Seien Sie besonderss vorsichtig, wenn Sie in schrägem Gelände arbeiten, da heranrollende Baumstämme und Äste eine mögliche Gefahr darstellen.

5. Sagen Sie niemals über Schulterhöhe. (Abb. 1)

6. Halten Sie beim Einschalten und bei der Arbeit die Kettensäge mit beiden Händen fest. Halten Sie den hinteren Griff mit Ihrer rechten und den vorderen Griff mit ihrer linken Hand fest. Umfassen Sie die Griffe fest mit ihren Daumen. Die Sageschiene und die Kette)dürfen beim Einschalten der Sage keine Gegenstände berühren.

7. Säubern Sie den Schnittbereich von Fremdkörpersen wie Sand, Steinen, Nägeln, Draht, etc. Fremdkörpers beschädigen die Sageschiene und Sägekette und konnen zum gefährlichen Rückschlag führen.
8. Seien Sie besonderss vorsichtig, wenn Sie in der Höhe von Drahtzäunen sagen. Sagen Sie nicht in den Zaun, da sonst ein Rückschlagen der Säge möglich ist.
9. Sagen Sie niemals in den Untergrund.
10. Sagen Sie Holzstücke stets einzeln, niemals in Bündeln oder Stapeln.
11. Vermeiden Sie das Sagen von dūnnen Åsten und Wurzeln, da sich diese in der Kettensäge verfangen können. Gefahr durch Verlust des Gleichgewichts.
12. Verwenden Sie beim Sagen von Schnittholz eine sichere Auflage (Sägebock).
13. Verwenden Sie die Kettensäge nicht zum Abhebeln oder Wegschaufeln von Holzstücken und sonstigen Gegenständen.
14. Kettensäge so führen, dass sich kein Körperteil im verlangerten Schwenkbereich der Sägekette befindet (siehe Abbildung). (Abb. 2)
15. Aktivieren Sie bei einem Standortwechsel während der Arbeit die Kettenbremse, um ein unbeabsichtigtes Anlaufen der Sägekette zu vermeiden. Tragen Sie die Kettensäge am vorderen Griff und halten Sie ihren Finger nicht am Schalter.
16. Ziehen Sie den Netzstecker, wenn Sie eine Pause einlagen oder die Kettensäge unbeaufsichtigt setzen. Die Kettensäge ist so abzustellen, dass niemand gefährdet werden kann.

Rückschlag

1. Beim Arbeit mit der Kettensäge kann es zum gefährlichen Rückschlag kommt. Diese Rückschlag entsteht, wenn die Schienenspitze (insbesondere das obere Viertel) mit Holz oder einem anderen festen Gegenstand in Berührung kommt. Dies führt dazu, dass die Kettensäge in Richtung des Bedieners ausschlägt. (Abb. 3)

2. Um einen Rückschlag zu vermeiden, beachten Sie Folgendes:

3. Setzen Sie niemals mit der Schienenspitze zum Schnitt an.

4. Sagen Sie niemals mit der Schienenspitze. Seien Sie entsprechend vorsichtig, wenn Sie bereits begonnene Schnitte fortsetzen.
5. Beginnen Sie den Schnitt mit laufender Sägekette.
   Die Sägekette stets richtig schärfen. Dabei istalanders auf die richtige Höhe desTiefenanschlags zu achten (weitere Informationen siehe "Schärfen der Kette").

6. Niemals mehrere Åste auf einmal durchsagen.

7. Achten Sie beim Entasten darauf, dass die Sageschiene nicht mit anderen Ästen in Berührung kommt.

8. Beim Ablängen von angrenzenden Baumstätmen fernhalten. Achten Sie stets auf die Schienenspitze.
9. Verwenden Sie einen Sägebock.

Sicherheitseinrichtungen

1. Prüfen Sie vor Arbeitsbeginn immer die Funktionstuchtigkeit der Sicherheitsinrichtungen. Verwendten Sie die Kettensäge nicht, wenn die Sicherheitsinrichtungen nicht ordnungsgemäß funktionieren.

- Kettenbremse:

Die Kettensäge ist mit einer Kettenbremse ausgerüstet, die im Bruchteil einer Sekunde die Säigkeitette zum Stillstand bringt. Sie wird ausgelöszt, wenn der Handschutz nach vorne gedrückt wird. Die Säigkeitette stoppt innerhalb von 0,15 s, und die Stromzufuhr zum Motor wird unterbrochen.

Auslaufbremse: (Abb. 4)

Die Säge ist mit einer Auslaufbremse ausgestattet. Sie bewirtk, dass nach dem Loslassen des EIN/AUS-Schalters die Säigkeit unmittelbar zum Stillstand kommt. Dies verhindert das gefährliche Nachlaufen der Säigkeit nach dem Ausschalten.

• Der vordere und hintere Handschutz schützen den Bediener vor Verletzungen durch nach hinten geschleuderte Holzstücke oder durch eine gerissene Sägekette.
  Die Schalterverriegelung verhindiert ein unbeabsichtiges Einsatzen der Kettensäge.
• Der Kettenfangbolzen schützt den Bediener vor Verletzungen, die durch eine abgesprungene oder gerissene Kette entstehen können.

Transport und Aufbewährung

Bei Nichtgebrauch oder zum Transport den Netzsteckerziehen und den mitgelieferten Schienenschutz aufsetzen. Niemals die Kettensage mit laufender Sägekette tragen oder transportieren.

1. Tragen Sie die Kettensäge nur am vorderen Griff, so dass die Sageschiene nach halten zeigt.
2. Bewahren Sie die Kettensäge in einem sicheren, trockenen und abschiedbaren Raum, außerhalb der Reichweite von Kindern, auf. Lagern Sie die Kettensäge nicht im Freien.

Wartung

1. Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen oder Wartungsarbeiten durchführten.
2. Überprüfen Sie das Stromkabel regelmäßig auf Beschädigungen der Isolierung.
3. Reinigen Sie die Kettensäge regelmäßig.

4. Bei Beschädigungen des Kunststoffgehäuses sowie eine fachgerechte Reparatur veranlassen.

5. Verwenden Sie die Säge nicht, wenn der Ein/Aus-Schalter nicht ordnungsgemäß Funktioniert. Lassen Sie diesen fachgerecht reparieren.

6. Es dürfen unter keinen Umständen bauliche Veränderungen an der Kettensäge vorgenommen werden. Sie gefährden hierdurch ihre Sicherheit.
7. Führer Sie ausschließlich die in dieser Betriebsanleitung beschrieben Wartungs- oder Reparaturarbeiten durch. Alle darüber hinausgehenden Arbeiten müssen vom MAKITA Service durchgeführt werden.
8. Verwenden Sie nur Original MAKITA Ersatzteile und Zubehör, die für Ihr Sagenmodell bestimm sind. Bei Verwendung von anderen Teilen besteht erhöhte Unfallgefrahr.
9. MAKITA übernimmt keine Haftung für Unfälle oder Schäden, die durch den Einsatz von nicht zugelassenen Sageschienen, Sägeketten, anderen Ersatzteilen oder Zubehör entstehen. Siehe "Auszug aus der Erssatzeilliste" für Informationen über zugelassene Sageschieren und -ketten.

ErsteHilfe

Arbeiten Sie niemals alleine. Eine weitere Person sollte sich stets in Rufweite befinden.

1. Halten Sie immer einen Verbandskasten zur Hand. Füllen Sie entnommenes Material sofort wieder auf.

2. Wenn Sie bei einem Unfall Hilfe anfordern, geben Sie folgende Angaben durch:

3. Wo ist der Unfall passiert?
   Was ist passiert?

4. Wie viele Verletzte gibt es?
5. Welche Verletzungen haben diese?
6. Wer meldet den Unfall?

HINWEIS:

Werden Personen mit schlechter Durchblutung zu oft Vibrationen ausgesetzt, kann es zu Schädigungen an Blutgefäßen oder des Nervensystems kommt.

Folgende Symptome konnen durch Vibrationen an Fingern, Handen oder Handgelenken auftreten: Einschlafen der Körperteile (Benommenheit), Kribbeln, Schmerz, Stechen, Veränderung der Hautfarbe oder Haut.

Falls eines dieser Symptome auftritt,uchen Sie einen Arzt auf!

BEWAHREN SIE DIESE SICHERHEITSHINWEISE SORGFÄLTIG AUF.

FUNKTIONSBESCHREIBUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie Einstellungen oder eine Funktionsprufung des Werkzeugs vormehmen.

Bedienung des Schalters (Abb. 5)

ACHTUNG:

• Achten Sie vor dem Einstecken des Werkzeugs darauf, dass sich der Ein/Aus-Schalter korrekt bedienen{lsst und beim Loslassen auf die Position "OFF" (AUS) zurückkehrt.

Damit der Ein/Aus-Schalter nicht versehentlich betätig wird, befindet sich am Werkzeug ein Arretierknopf.

Um das Werkzeug zu starten, drücken Sie zuerst den Arretierknopf und betätigten den Ein-/Aus-Schalter.

Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los.

MONTAGE

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie irgendwelche Arbeiten am Werkzeug vornehmen.

Montage und Demontage der Sägekette

ACHTUNG:

• Schalten Sie das Werkzeug aus undziehen Sie den Stecker,behvor Sie die Sägekette einsetzen oder entfern.
• Tragen Sie während der Montage oder Demontage der Sägekette stets Handschuhe.
• Um die Sägekette zu entfern, ziehen Sie den Hebel hoch. (Abb. 6)
• Drucken Sie den Hebel nach unten und drehen Sie him gegen den Uhrzeigersinn, um die Mutter zu losen, bis sich der Kettenradschutz abziehen lasst. (Durch das Herunterträcken des Hebels passst dieser genau in die Nut der Mutter.)
• Drehen Sie das Einstellrad gegen den Uhrzeigersinn, um die Kettenspannung zu lockern.
• Entfernen Sie den Kettenradschutz.
• Entfernen Sie die Sägekette und die Führungsschiene.
• Zur Montage der Sägekette führen Sie das eine Ende der Sägekette auf die Oberseite der Führungsschiene und das andere Ende über das Kettenrad. (Abb. 7)

Setzen Sie in thisem Fall die Sägekette wie in der Abbildung dargestellt ein, da diese sich in Pfeilrichtung dreht.

1. Setzen Sie die Führungsschiene an der richtigen Stelle auf die Kettensäge.
2. Drehen Sie die Einstellrad gegen den Uhrzeigersinn, um den Spannstift in Pfeilrichtung zu schieben. (Abb. 8)
3. Setzen Sie den Kettenradschutz auf die Kettensäge, so dass der Haken auf dessen Rückseite in einer Öffnung an der Kettenssäge einrastet und der Spannstift in einer klinen Öffnung in der Führungsschiene einrastet. (Abb. 9)
4. Drücken Sie den Hebel nach unten und drehen他们在dabei ganz im Uhrzeigersinn, um die Mutter anzuziehen.Drehen Sie den Hebel anschließend um

ein Viertel gegen den Uhrzeigersinn, um die Mutter leicht zu losen. (Abb. 10)

Einstellen der Kettenspannung

Die Sägekette kann nach vielen Betriebsstunden locker werden. Prüfen Sie daher vor der Inbetriebnahme von Zeit zu Zeit die Kettenspannung.

Ziehen Sie den Hebel nach oben. (Abb. 11)

Drücken Sie den Hebel nach unter. Halten Sie den Hebel gedrück und drehen Sie ihr darauf um ein Viertel gegen den Uhrerigersinn, um die Mutter weniger zu losen. (Durch das Herunterträcken des Hebels passst dieser genau in die Nut der Mutter.) (Abb. 12)

Drehen Sie zum Einstellen der Kettenspannung an der Einstellrad. Fassen Sie die Sägekette in der Mitte der Führungssschiene an und haben Sie sie an. Der Abstand zwischen der Führungsschiene und dem Trageriemen sollte ca. 2 - 4 mm detragen. Falls dies nicht der Fall ist, drehen Sie vorsichtig an der Einstellrad, mit der die FührungssschieneGPCichert ist. Stellen Sie den Abstand ein. Dabei zeigt die Spitze der Führungsschiene nach oben. (Abb.13)

Halten Sie den Hebel gedrückt und drehen Sieihn vollständig im Uhrzeigersinn, um die Mutter fest anzuziehen. (Abb. 14)

Bringen Sie den Hebel wieder in seine Ausgangsposition. (Abb. 15)

ACHTUNG:

• Eine übermögige hohe Kettenspannung kann zur Beschäftigung der Sagekette, zum Verschleib der Führungsschiene und zum Bruch der Einstellrad fahren.
  Die Montage oder Demontage der Sägekette sollte an einem sauberen Ort, frei von Sägemehl und Ähnlichem, erfolgen.

BETRIEB

Schmierung

ACHTUNG:

• Schalten Sie das Werkzeug aus undziehen Sie den Stecker,bevor Sie die Sägekette schmieren

Verwenden Sie zur Schmierung der Sägekette und Sageschiene ein biologisch abbaubes Sägekettenöl mit Haftzusatz. Der Haftzusatz im Sägekettenöl verhindert ein zu schnelle Abschleudern des Öl von der Sägevorrichtung. Die Verwendung von Mineralönen ist nicht zulässig, da this zu Umweltschäden führt. (Abb. 16)

ACHTUNG:

• Haut- und Augenkontakt mit dem Öl vermeiden. Augenkontakt mit Öl führt zu Reizungen. Bei Augenkontakt sofort das betroffene Auge mit klarem Wasser spülen. Danach sofort einen Arzt aufsuchen.

• Verwenden Sie niemals Altöl. Altöl enthalt krebserregende Wirkstoffe. Die Verunreinigungen im Altöl führen zu vorzeitigem Verschleiß der Ölpumper, der Sägenschiene und der Sägekette. Altöl ist umweltschädlich.

• Wenn die Kettensäge das erste Mal mit Kettenöl besteht wird oder der Tank vorher komplett entleert wurde, dann unbedingt Öl bis zur Unterkante des Einfullstutzens einnullen. Ansonsten kann die Ölzufuhr beeinträchtigt werden.

Säubern Sie wie in der Abbildung dargestellt den Bereich um den Öltankverschluss sorgfällig, um zu verhindern, dass Schmutz in den Öltank eindringt. (Abb. 17)

Schrauben Sie den Öltankverschluss ab und fällen Sie bis zur Unterkante des Einfüllstutzens Öl ein.

Schrauben Sie den Öltankverschluss wieder fest auf.

Wischen Sie eventuell übergelaufenes Kettenöl sorgfältig ab.

Bei der ersten Inbetriebnahme der Kettensäge kann es bis zu zwei Minutes dauern, bis das Sägekettenöl beginnt, die Sägevorrichtung zu schmieren. Lassen Sie die Säge so lange ohne Last laufen (siehe "PRÜFUNGEN").

Der Tankinhalt (200 ml) reicht für eine Betriebsdauer von etwa 30 Minuten.

PRÜFUNGEN

Führer Sie vor Arbeitsbeginn die folgenden Prüfungen durch:

Überprüfung der Kettenspannung (Abb. 18)

WARNING:

• Ziehen Sie immer den Netzstecker, bevor Sie die Kettenspannung überprüfen und tragen Sie Schutzhandschuhe.

Die richtige Spannung der Sägekette ist dann gegeben, wenn die Sägekette an der Schienenunterseite anliegt und sich von Hand liegt ca. 2 - 4 mm von der Sägeschiene abhebenlässt.

Überprüfen Sie die Kettenspannung möglich, da sich neue Sägeketten langen. Eine zu lockere Kette kann abspringen. Unfallgefahr!

Wenn die Kette zu locker ist: Spannen Sie die Kette wieder wie unter "Einstellen der Kettenspannung" beschreiben.

Überprüfen des Ein/Aus-Schalters

ACHTUNG:

Ziehen Sie stets den Stecker, bevor Sie den Ein/Aus-Schalter überprüfen. Ein Einrasten des Ein/Aus-Schalters in der Position ON ist verboten.

Der Ein/Aus-Schalterarfischersstendrucklenassen, nachdemSie den Arretierknopf gedrückt haben.

In gedrückter Stellungarf der Ein/Aus-Schalter nicht klemmen. Nach dem Loslassen muss der Ein/AusSchalter automatisch in die Position OFF zurückgehen, und der Arretierknopf muss ausrasten. (Abb. 19)

Überprüfen der Kettenbremse

HINWEIS:

• Wenn die Kettensäge nicht anlauf, muss die Kettenbremse gelöst werden. Ziehen Sie den Handschutz kräftig nach hinten, bis er fuhlbar einrastet.

Halten Sie beim Einschalten die Kettensäge mit beiden Händen fest. Halten Sie die rechte Hand am hinteren Griff und die linke Hand am vorderen Griff. Die Schiene und Kette dürfen keine Gegenstände berühren.

Drücken Sie zunachst den Arretierknopf, danach den Ein/Aus-Schalter. Die Sägekette lauft sofort an.

Drücken Sie den Handschutz mit dem Handrücken nach vorne. Die Sägekette muss sofort zum Stillstand kommt. (Abb. 20)

ACHTUNG:

• Sollte die Sägekette bei dieser Prüfung nicht sofort zum Stillstand kommt, damit die Säge auf keinen Fall in Betrieb genommen werden. Suchen Sie eine MAKITA Fachwerkstatt auf.

Überprüfen der Auslaufbremse

Schalten Sie die Kettensäge ein.

Lassen Sie den Ein/Aus-Schalter gaz los. Die Sägekette muss innerhalb einer Sekunde zum Stillstand kommt.

ACHTUNG:

• Sollte die Sägekette während dieser Prüfung nicht innerhalb einer Minute zum Stillstand kommt, damit die Säge nicht in Betrieb genommen werden. Suchen Sie eine MAKITA Fachwerkstatt auf.

Überprüfung der Kettenschmierung (Abb. 21)

Überprüfen Sie vor Arbeitsbeginn den Ölstand im Tank und die Ölzufuhr.

Sie konnen den Ölstand im Sichtfenster wie in der Abbildung dargestellt ablesen.

So prufen Sie die Ölzufahr:

Starten Sie die Kettensäge.

Halten Sie die laufende Kettensäge ca. 15 cm über einen Baumstumpf oder den Boden. Bei ausreichender Schmierung bildet sich eine leichte Ölspur durch das abspritzende Öl. Achten Sie auf die Windrichtung und setzen Sie sich nicht unnöttig dem Schmierölnebel aus.

ACHTUNG:

• Wenn sich keine Ölspur bildet,nehmen Sie die Säge nicht in Betrieb. Ansonsten wird die Lebensdauer der Säkekette verkurzt. Überprüfen Sie den Ölstand. Reinigen Sie die Ölführungsnut und die Öleintrittsbohrung in der Sageschiene (siehe "WARTUNG").

ARBEITEN MIT DER KETTENSAGE

Ablängen

Bei Ablängschnitten die Zackenleiste wie in der Abbildung dargestellt an das zu schneidende Holz ansetzen.

(Abb. 22)

Mit laufender Kettensäge in das Holz sagen. Die Sägedabei am hinteren Griff hochziehen und am vorderen Griff führen. Verwenden Sie die Zackenleiste als Drehpunkt.

Setzen Sie mit leichtem Druck auf den vorderen Griff nach. Ziehen Sie darauf die Säge etwas zurück. Die Zackenleiste tiefer ansetzen und erneut den hinteren Griff hochziehen.

Wenn Sie mehrere Schnitte durchführten, schalten Sie die Kettensäge zwischen den Schnitten aus.

ACHTUNG:

• Beim Schneiden mit der Schienenoberseite kann die Säge in ihre Richtung ausschlagen, wenn die Sägekette einklemmt. Deshalb sollen den Sie mit der Schienenunterseite sagen, da dann die Säge vom Körper per wegbezogen wid. (Abb. 23)

Schneiden Sie Holz unter Spannung zuerst auf der Druckseite (A) ein. Sagen Sie dann den Trennschnitt auf der Zugseite (B). So vermeiden Sie ein Einklemmen der Sageschiene. (Abb. 24)

Entasten

ACHTUNG:

• Entastungsarbeiten dürfen nur von geschulten Personen durchgeführt werden. Es droht Verletzungsgefahr durch Rückschlag.

Beim Entasten sollte die Kettensäge möglichst am Stamm abgestützt werden. Sagen Sie nicht mit der Schienenspitze, da dies zum Rückschlag führen kann.

Unbedingt auf unter Spannung stehende Åste achten.

Freihängende Åste nicht von unter durchtrennen.

Führer Sie Entastungsarbeiten niemals auf dem liegenden Stamm stehend durch.

Stech- und Längsschnitte

ACHTUNG:

• Stech- und Längsschnitte)dürfen nur von geschulten Personen durchgefuhrt werden. Verletzungsgefahr durch Rückschlag.

Setzen Sie Längsschnittte in einem möglichst flachen Winkel an. Gehen Sie damit bereits besondervorsichtig vor, da die Zackenleiste nicht verwendet werden kann. (Abb. 25)

Fällen

ACHTUNG:

• Fällarbeiten)durenur von geschultenPersonendurchgefuhrtwerden. TheseArbeiten sind gefährlich.

Beachten Sie die lokalen Vorschriften, wenn Sie einen Baum fällen möhen. (Abb. 26)

• Vor Beginn des Fällens sicherstellen, dass

(1) sich im Fällbereich nur Personen aufhalten, die mit den Fällarbeiten beschäftigt sind,
(2) alle beteiligten Personen an beiden Seiten der Fallachse in einem Winkel von etwa 45^ ungehindert zurückweichen konnen. Erhöte Stolpergebnis durch Elektrokabel beachten,
(3) der Stammfuß frei von Fremdkörpersn, Wurzeln und Åsten ist,
(4) sich in Fallrichtung in einer Entfernung von 2 1/2 Baumlängen während Personen noch Gegenstände befinden.

• Beachten Sie bei jedem Baum Folgendes:

• Neigungsrichtung,

• lose oder trockene Åste,

• Baumhohe,
  naturlichen Uberhang,
  ob der Baum faul ist.

• Beachten Sie die Windgeschwindigkeit und -richtung. Führren Sie bei stärkeren Windboen keine Fällarbeiten durch.

• Beschneiden der Wurzelanlaufe: Beginnen Sie mit dem größten Wurzelanlauf. Führn Sie zunachst den senkrechten und danach den waagerechten Schnitt durch. (Abb. 27)
• Fallkerb schneiden: Der Fallkerb gibt dem Baum die Fallrichtung und Führung. Er wird auf der Seite angelegt, zu der der Baum fallen soll. Fallkerb möglichst bodannah anlagen. Sagen Sie zuerst den waagerechten Schnitt bis auf eine Tiefe von 1/5 -1/3 des Stammdurchmessers. Fallkerb nicht zu groß sagen. Sagen Sie dann den schrägen Schnitt.
• Schneiden Sie Fallkerbkorrekturen auf der ganzen Breite nach. (Abb. 28)
• Legen Sie den Fällschnitt etwas hoher als die Fallkerbsohle an. Der Fällschnitt muss genau waagerecht ausgeführrt werden. Lassen Sie vor dem Fallkerb ca. 1/10 des Stammdurchmessers als Bruchleiste stehen. Die Bruchleiste im nicht durchtrennten Stamm dient als Scharnier. Sie darf auf keinen Fall durchtrend werden, da sonst der Baum unkontrolliert fällt. Setzen Sierechtzeitig Keile in den Fällschnitt.
• Der Fällschnittarf nur mit Keilen aus Kunststoff oder Aluminium geschichert werden. Die Verwendung von Eisenkeilen ist verboten.
• Nur seitwärts vom fallenden Baum aufhalten. In einem Winkel von 45^ nach hinten vom fallenden Baum entfernen (siehe Abbildung "Fällbereich"). Achten Sie darauf auf fallende Åste.

WARTUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.
• Tragen Sie während der Inspektion oder Wartung immer Handschuhe.

Führer Sie die unter aufgeführten Wartungsarbeiten in regelmäßigen Abständen durch. Garantieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgewührt wurden.

Sie dürfen nur Wartungsarbeiten durchfahren, die in dieser Betriebsanleitung beschrieben sind. Alle darüber hinausgehende Arbeiten müssen von einer MAKITA Fachwerkstatt durchgeführt werden.

Reinigen der Kettensäge

Reinigen Sie die Säge regelmäßig mit einem sauberen Tuch. Besonderss die Griffe müssen frei von Öl sein.

Überprüfen des Kunststoffgehäuses

Führer Sie regelmäßige Sichtprüfung aller Gehauseteile durch. Sollen Gehauseteile beschädigt sein, verlassen Sie sofort eine fachgerechte Reparatur in einer MAKITA Fachwerkstatt.

ScharfenderSagekette

ACHTUNG:

• Bei allen Arbeitsen an der Kettensäge unbedingt den Netzsteckerziehen und Schutzhandschuhe,tragen. (Abb.29)

Die Sägekette schärfen, wenn:

• mehlige Sagespane beim Sagen von feuchtem Holz entstehen,
• die Sägekette auch bei stärkerem Druck nur muhevoll ins Holzzieht,
• die Schnittkante sightbar beschädigt ist,
• die Säge im Holz einseitig nach links oder rechts verlauft. Die Ursache hierfür liegt in einer ungleichmäßigen Scharfung der Sägekette oder in einer einseitigen Beschädigung.

Scharfen Sie die Sägekette halten, aber entfernen Sie dazu nur weniger Material.

Für das einfache Nachscharfen genügen meinst zwei bis drei Feilenstriche. Lassen Sie nach mehrmaligem Schärfen die Sägekette in einer MAKITA Fachwerkstatt nachscharfen.

Scharfkriterien:

• Alle Hobelzähne müssen gleich lang (Größe a) sein. Verschieden hohe Hobelzähne verursachen einen rauen Kettenlauf und können zum Kettenriss führen.
• Sägekette nicht erneut schärfen, wenn die Mindestlänge der Hobelzähne von 3 mm erreicht ist. Sie müssen dann eine neue Sägekette montieren.
  Die Spandicke wird durch den Abstand zwischen dem Tiefenanschlag (runde Nase) und der Schnittkante bestimmt. Die besten Schnittergebnisse werden durch einen Abstand von 0,5 mm zwischen der Schnittkante und dem Tiefenanschlag erzielt. (Abb. 30)

ACHTUNG:

• Ein zu großer Abstand erhöht die Rückschlaggefahr.
• Der Scharfwinkel von 30^ muss bei allen Hobelzahlen gleich sein. Unterschiedliche Winkel verursachen einen rauen, umgleichmäßigen Kettenlauf, führen zu vorzeitigem Verschleib und zum Kettenbruch.
• Der Brustwinkel des Hobelzahnes von 80^ wird durch die Eindringtiefe der Rundfeile bestimmt. Wenn die vorgeschriebene Feile richtig gefuhr wird, ergibt sich der korrekte Brustwinkel automatisch. (Abb. 31)

Feile und Feilenführung (Abb. 32 - 34)

• Verwendten Sie zum Schäfen eine Spezial-Sägekettenrundfeile (optionales Zubehör) mit einem Durchmesser von 4,5 mm. Normale Rundfeilen sind nicht geeignet.
  Die Feile sollte nur im Vorwärtsstrich in das Material greifen. Beim Zurückführren die Feile vom Material abheben.
• Schäfen Sie den kürzesten Hobelzahn zuerst. Die Länge thesez Zahnes ist dann das Anschlagma für alle anderen Hobelzahne der Sägekette.
• Führn Sie die Feile wie in der Abbildung dargestellt.
• Ein Feilenhalter (optionales Zubehör) erleichtert die Feilenführung. Er besitzt Markierungen für den korrekten Schärfinkel von 30^ (Markierungen parallel

zur Sägekette ausrichten) und begrenzt die Eindringtiefe (4/5 des Feilendurchmessers).

• Nach dem Nachscharfen der Sägekette die Höhe des Tiefenanschlags mit der Kettenmesslehre (optionales Zubehör) prufen.
• Entfernen Sie jeglichen Überstand, auch wenn noch so gering, mit einer Spezial-Flachfeile (optionales Zubehör).
• Runden Sie den Tiefenanschlag vorne wieder ab.

Reinigen der Sageschiene und Schmierendes Umlenksterns

ACHTUNG:

• Bei dieser Arbeit unbedingt Schutzhandschuhe traben. Verletzungsgefahr an Graten. (Abb. 35) Die Laufflächen der Sageschiene regelmäß auf Beschädigungen überprüfen. Diese mit geeignetem Werkzeug reinigen und falls notwendig entgraten.

Bei intensiver Nutzung der Kettensäge das Lager des Umlenksterns mindestens einzelmal wochentlich nachschmieren. Reinigen Sie die 2 mm große Öffnung an der Sägeschienenspitze vor dem Nachschemieren sorgfältig und pressen Sie eine geringe Menge Mehrzweckfett (optionales Zubehor) in die Öffnung ein.

Reinigen der Ölführung (Abb. 36)

• Reinigen Sie die Ölführungsnut und die Oleintrittsbohrung der Sageschiene in regelmäßigen Abständen.

Reinigen des Ölfilters an der Öleintrittsbohrung

Während des Betriebs konnen sich Feinstaub oder Fremdkörper im Ölfilter an der Öleintrittsbohrung ablagern.

Feinstaub oder Fremdkörper im Ölfilter konnen den Oldurchfluss beeinträchtigen und somit zu einer unzureichenden Schmierung der gesamten Sägekette führen.

Wenn die Ölversorgung an der Spitze der Führungsschiene unzureichend ist, reinigen Sie den Filter wie folgt beschrieben.

Ziehen Sie den Netzstecker. Entfernen Sie den Kettenradschutz und die Sägekette (siehe Abschnitt "Montage und Demontage der Sägekette").

Lösen Sie die Spannmutter mithilfe eines Schlitz-Schraubendrethers mit einem dūnnen Schaft oder Ähnlichem. (Abb. 37)

Nehmen Sie den Filter aus der Sägekette und entfern Sie Feinstaub oder Fremdkörper.

Wenn der Filter sehr stark verschmutzt ist, ersetzen Sie diesen.

Schlieben Sie das Werkzeug an. (Abb. 38)

Betätigten Sie den Ein/Aus-Schalter, um Feinstaub oder Fremdkörper aus der Öleintrittsbohrung zu spulen, indem Sie das Kettenöl ablassen.

Ziehen Sie den Netzstecker. (Abb. 39)

Setzen Sie den gereinigten Ölfilter in die Öleintrittsbohrung ein. Wenn der Filter sehr stark verschmutzt ist, ersetzen Sie diesen. (Abb. 40)

Setzen Sie die Spannmutter mit der richtigen Seite nach oben wie in der Abbildung dargestellt in die Öleintritsbohrung ein, um den Filter zu sichern. Wenn die Spannmutter so verfortst ist, dass der Filter nicht mehr gesichert werden kann, ersehen Sie diese.

Bringen Sie den Kettenradschutz und die Sägekette erneut am Werkzeug an. (Abb. 41)

Neue Sägeketten

Verwenden Sie zwei bis drei Sägeketten wechselweise, damit sich Sägekette, Kettenrad und Laufflächen der Sägeschiene gleichmäßig abrutzen.

Wenden Sie beim Kettenwechsel die Sageschiene, um ein gleichmäßiges Abnutzen der Sageschienennut zu erreichen.

ACHTUNG:

• Nur für diese Säge zugelassene Ketten und Schienen verwenden (siehe "TECHNISCHE ANGABEN").

Bevor Sie eine neue Sägekette auflagen, überprüfen Sie den Zustand des Kettenrades. (Abb. 42)

ACHTUNG:

• Ein eingelaufenes Kettenrad führt an einer neuen Kette zu Beschädigungen. Lassen Sie das Kettenrad unbedingt auswechseln.

Setzen Sie beim Wechsel des Kettenrades immer einen neuen Sicherungsring ein.

Wartung der Ketten- und Auslaufbremse

Die Bremssysteme sind sehr wichtige Sicherheitsinrichtungen. Wie alle anderen Teile der Kettensäge sind sie bis zu einem gewissen Grad Verschleiß ausgesetzt. Sie müssen regelmäßig von einer MAKITA Fachwerkstät überprüft werden. Diese Maßnahme dient ihrer persönlichen Sicherheit.

Aufbewährung des Werkzeugs

Biologisch abbaubares Sägekettenöl ist nur begrenzt haltbar. Nach einer Frist von zwei Jahren ab dem Hersteldatum neigen Bio-Ole zu Verklebungen und verursachen dadurch Schäden an der Ölpumpe und den Öl führenden Bauteilen.

• Vor einer längeren Außerbetriebnahme den Öltank entleeren und anschließend mit einer geringen Menge Motoröl (SAE 30) befinden.
• Lassen Sie die Kettensäge einige Zeit laufen setzen, damit alle Rückstände des Bio-Ols aus dem Tank, Ölleitungssystem und Sägevorrichtung gesetzt werden.

Wenn die Kettensäge außer Betrieb genommen wird, laufen noch eine Zeit geringe Mengen von Kettenöl aus. Dies ist normal und deutet nicht auf einen Fehler hin.

Bewahren Sie die Kettensäge auf einer geeignete Unterlage auf.

Für erneute Inbetriebnahme wieder frisches BIOTOP Sägekettenöl einfllen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, sollenen Reparaturen, Wartungsarbeiten und Einstellungen nur durch von MAKITA autorisierte Servicecenter durchgefuhlrt und immer MAKITA -Ersatzteile verwendet werden.

ZUBEHÖR

ACHTUNG:

Die folgenden Zubehör- und Zusatzteile werden für das in thisem Handbuch beschriebene MAKITA-Werkzeugempfohlen. Die Verwendung anderer Zubehör- undZusatzteile kann zu Personenschäden führen. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck.

Informationen zu dieser Zubehör erhalten Sie bei einem MAKITA -Servicecenter in Ihr Höhe.

Sagekette
Schienenschutz
- Führungsschiene komplett
- Kettenanschlag
Rundfeile 4,5 mm
- Flachfeile
- Feilenhalter mit 4,5 mm Feile
- Feilengriff
1 I BIOTOP Sägekettenöl
- 5 I BIOTOP Sägekettenöl
Mehrzweckfett
Fettprése

ITALIANO

Berscherm gegen regen en vocht!

Veilige werkmethoden

Tillaten maximal sagländg

NEPIRPAΦH ΛEITOYPΓIA

NPOEOXH:

Na 2e3aiwveote navtoe ot to epyaleio evai a9noto kai anouvde6evo ano to nAekptiko puea npiv puthetaE ne AeyxTe Kaioia aeitoupyia tou.

L'examen U.E. de type 98/37/EG a ete executé par : TUV Product Service GmbH, Zertifizierungsstelle, Ridlerstraße 31, D-80339 München.

Yasuhiko Kanzaki CE 2005

Director

Aministratore

Director

Director

Direktor

Director

Director

Direktor

Direktør

Johtaja

Direktör

△εuθuvnt

MAKITA INTERNATIONAL EUROPE LTD.

Verantwortlicher Hersteller:

Fabricante responsavel.:

Ansvarlig fabrikant:

EU-Konformitäserklarung

Der Unterzeichnende, Kanzaki, bevollmächtigt durch MAKITA, erklart, dass die Geräte der Marke MAKITA,

Typ:

211

EU-Baumusterprübschesinigungs-Nr.:

UC3020A, UC3520A, UC4020A: M6 05 10 24243 064

den grundlegenden Sicherheits- und

Gesundheitsanforderungen der einschlagigen EU-Richtlinien entsprechen:

EU-Maschinenrichtlinie 98/37/EG, EU-EMV-Richtlinie 89/336/EWG (geändert durch 91/263/EWG, 92/31/EWG und 93/68/EWG), Gerauschemission 2000/14/EG.

Zur sachgerechten Umsetzung der Anforderungen dieser EU-Richtlinien wurden maßgeblich folgende Normen herangezogen: EN50144-2-13, EN 55014, EN 55014-2, EN 60555-T3, -T3/A1, EN 61000-3-2. Das Verfahren zur Konformitätsbewertung 2000/14/EG erfolgte nach Anhang V. Der gemessene Schalleistungspegel (Lwa) beträgt 100 dB(A). Der garantierte Schalleistungspegel (Ld) beträgt 101 dB(A). Die EU-Baumusterprüfung nach 98/37/EG wurde durchgeführt von: TÜV Product Service GmbH, Zertifizierungsstelle, Ridlerstraße 31, D-80339 München.

ITALIANO

Verantwortlicher Hersteller:

Fabricante responsavel.:

Ansvarlig fabrikant:

Verantwortlicher Hersteller:

Fabricante responsavel.:

Ansvarlig fabrikant:

Verantwortlicher Hersteller:

Fabricante responsavel.:

Ansvarlig fabrikant:
