BEDIENUNGSANLEITUNG UC4051AK MAKITA

GB	Electric Chain Saw	Instruction manual
F	Tronçonneuse Électrique	Manuel d'instructions
D	Elektro-Motorsäge	Betriebsanleitung
I	Motosega elettrica	Istruzioni per l'uso
NL	Elektrische kettingzaag	Gebruiksaanwijzing
E	Electrosierra	Manual de instrucciones
P	Motosserra Elétrica	Manual de instruções
DK	El-kædesav	Brugsanvisning
GR	Ηλεκτριός αλυσοπρίονo	Οδηγίες χρήσης
TR	Elektrikli Āgac Kesim Motoru	Kullanım kılıvuzu

1 014316

2 006909

3 006919

4 014317

5

014372

6

014373

7

014514

8

014453

9

014393

10

014515

11

014516

12

014457

13

014448

14

014380

15

014454

16

014394

17

014680

18

014682

19

014359

20

014376

21

006921

22

014386

23

014387

24

014439

25

014517

26

014392

27

014389

28

006914

29

006915

30

014390

31

006917

32

006918

33

006923

34
009202

35
006924

36
014456

37
014455

38
006927

39
006928

40
014344

41
006930

42

014391

43

014513

44

001145

45

014395

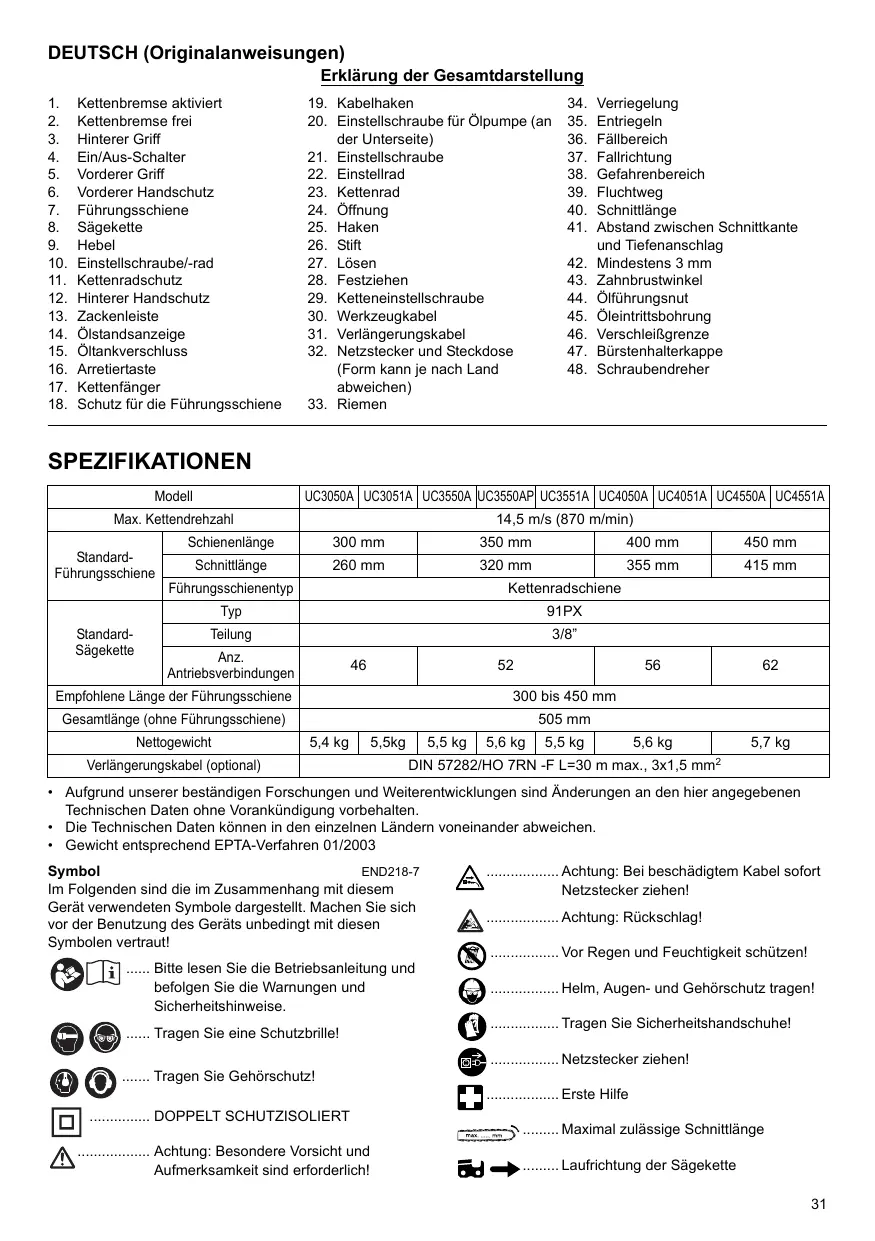

DEUTsCH (Originalanweisungen)

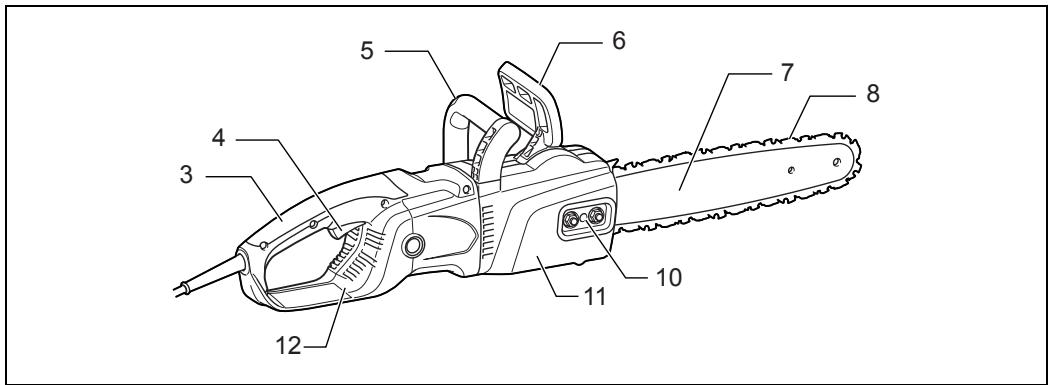

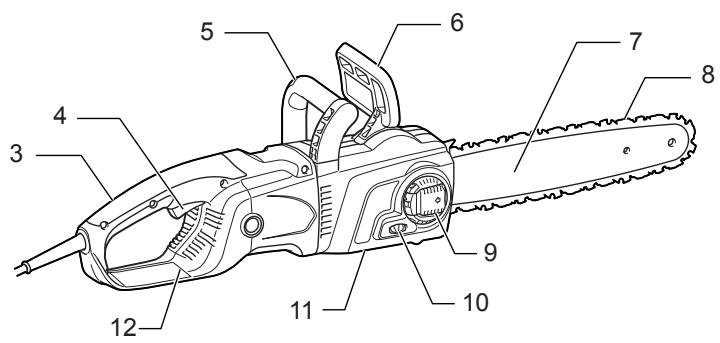

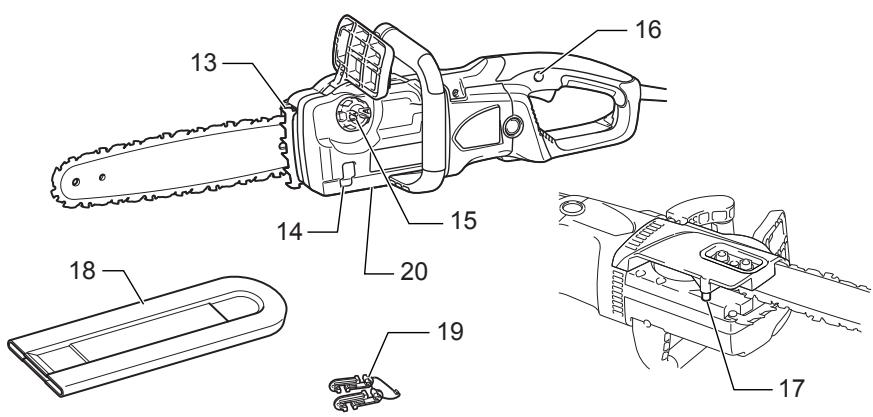

Erklärung der Gesamtdarstellung

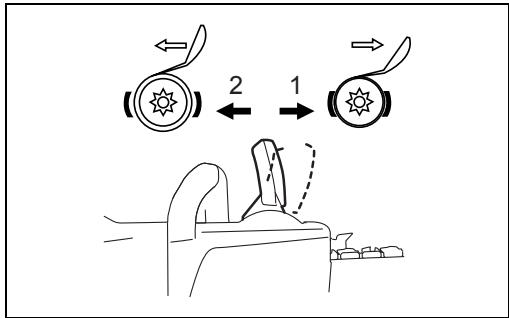

1. Kettenbremse aktiviert
2. Kettenbremse frei
3. Hinterer Griff

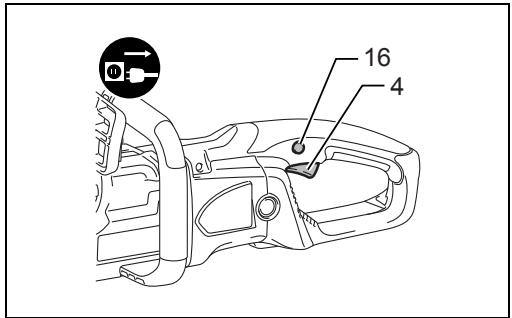

4. Ein/Aus-Schalter
5. Vorderer Griff
6. Vorderer Handschutz
7. Führungsschiene
8. Sägekette

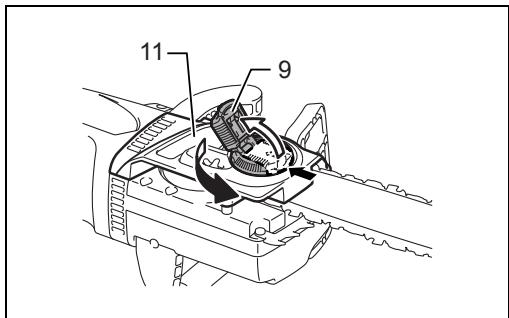

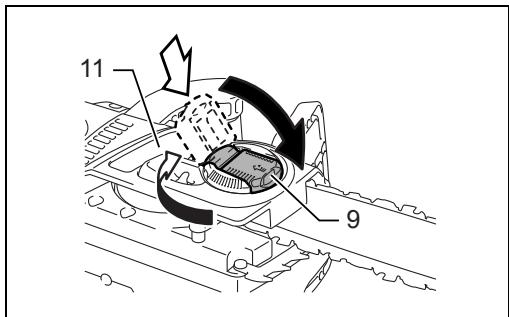

9. Hebel

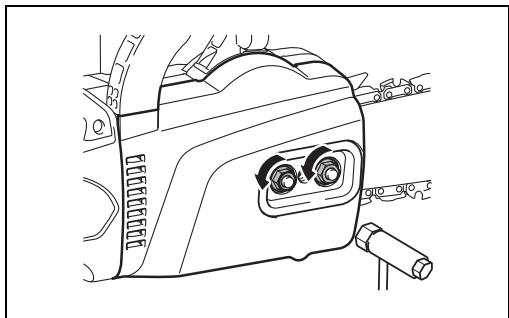

10. Einstellschraube/-rad
11. Kettenradschutz
12. Hinterer Handschutz

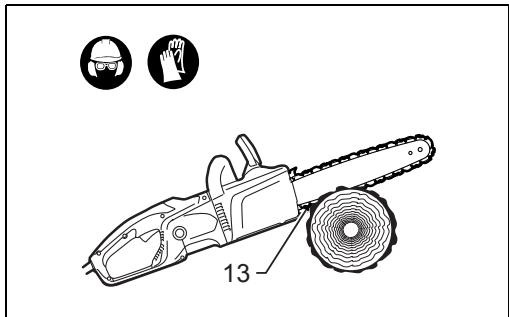

13. Zackenleiste

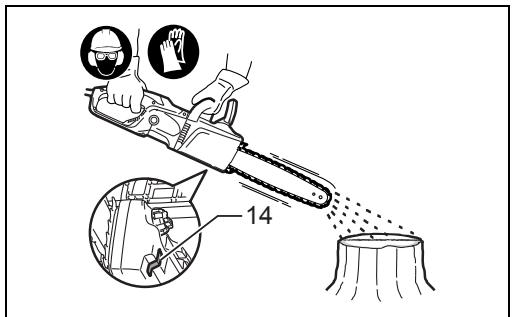

14. Ölstandsanzeige

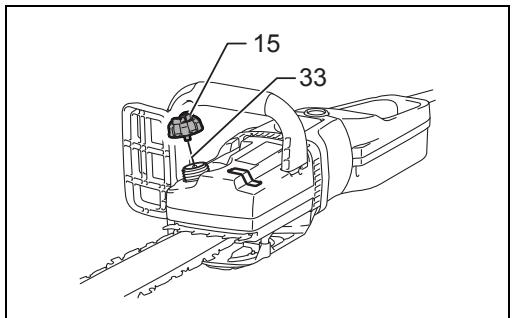

15. Öltankverschluss
16. Arretiertaste
17. Kettenfänger

18. Schutz für die Führungsschiene

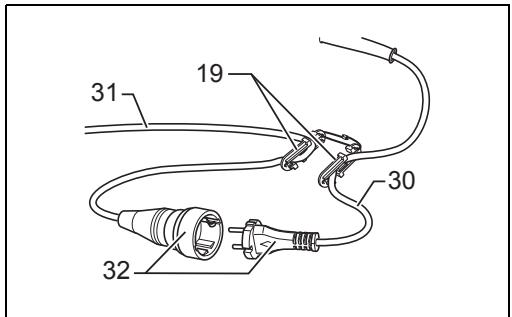

19. Kabelhaken

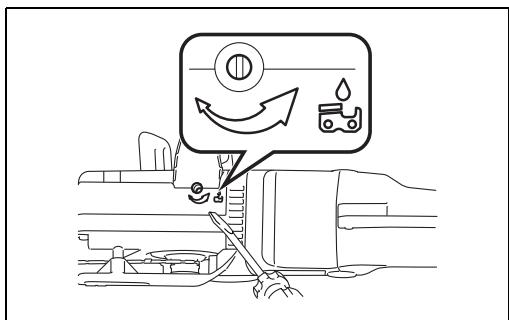

20. Einstellschraube für Ölpumpe (an der Unterseite)

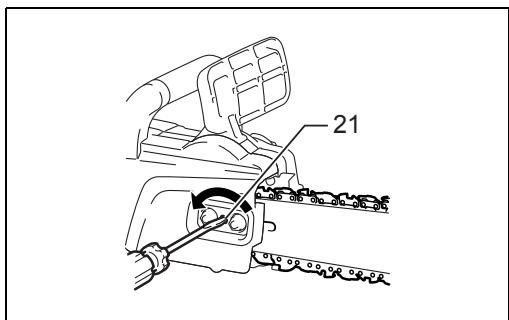

21. Einstellschaube

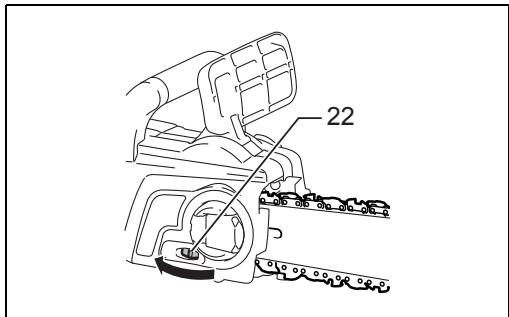

22. Einstellrad

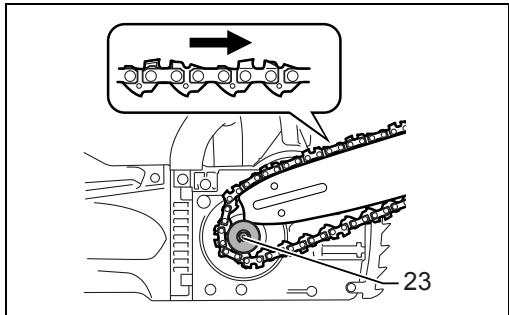

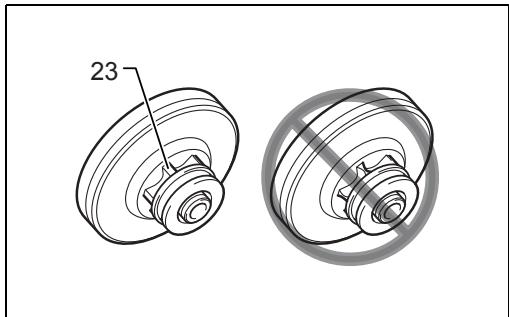

23. Kettenrad

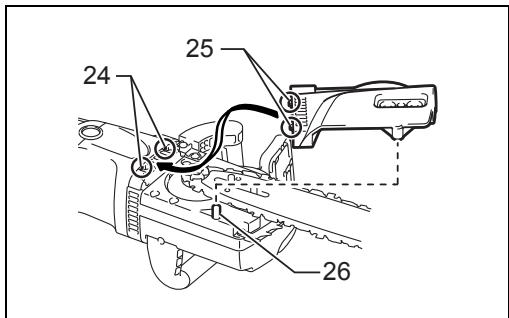

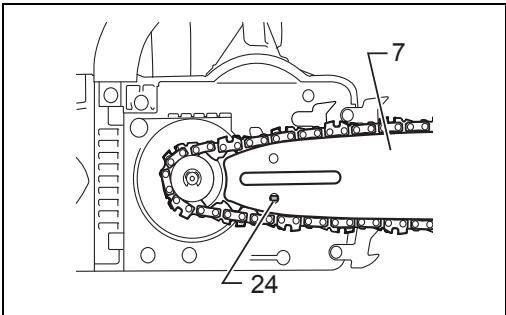

24. Öffnung
25. Haken
26. Stift

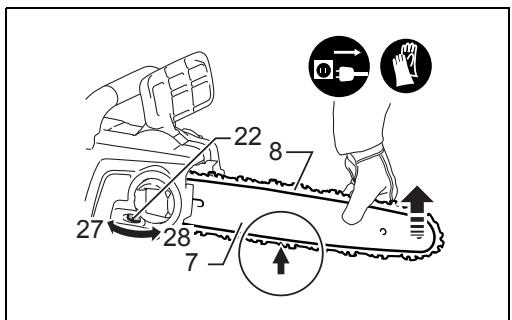

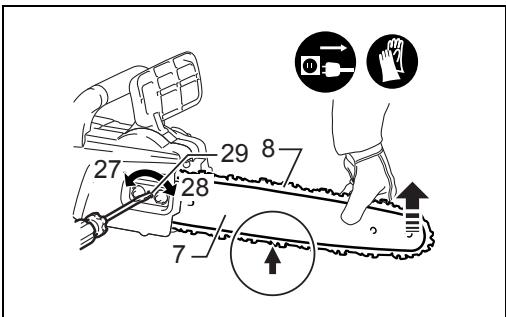

27. Losen
28. Festziehen
29. Ketteneinstellschraube
30. Werkzeugkabel
31. Verlängerungskabel
32. Netzstecker und Steckdose (Form kann je nach Land abweichen)

33. Riemen

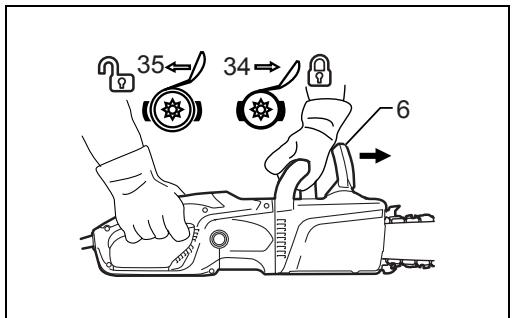

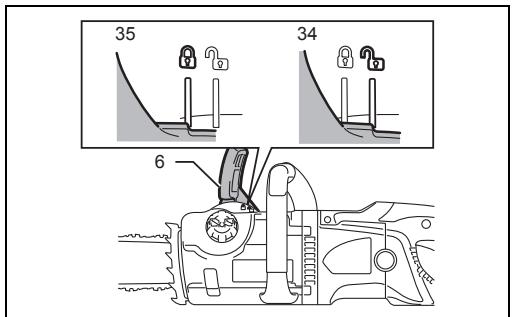

34. Verriegelung

35. Entriegeln

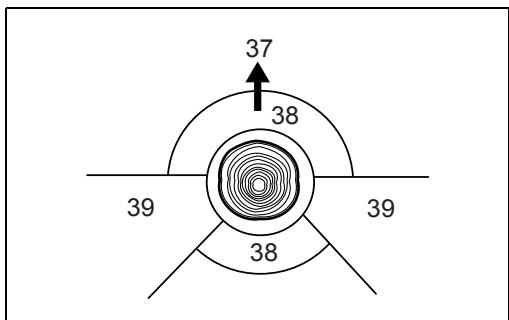

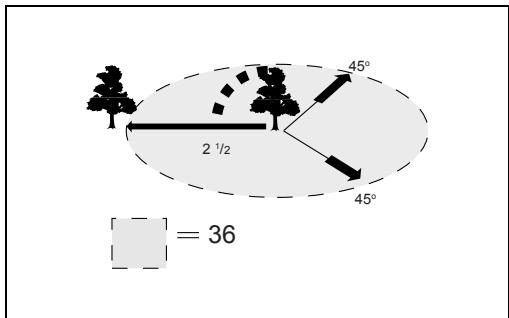

36. Fällbereich
37. Fallrichtung
38. Gefahrenbereich
39. Fluchtweg

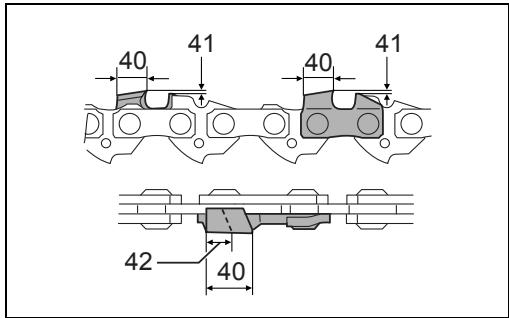

40. Schnittlange
41. Abstand zwischen Schnittkante und Tiefenanschlag
42. Mindestens 3 mm

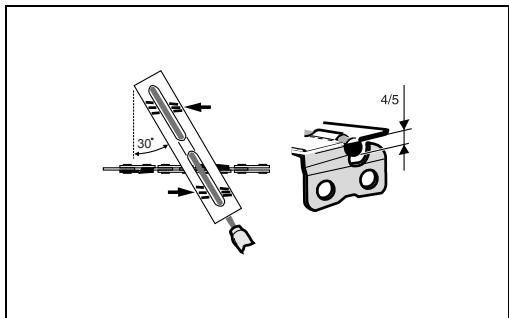

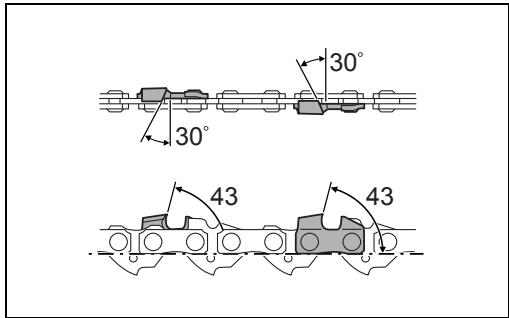

43. Zahnbrustwinkel

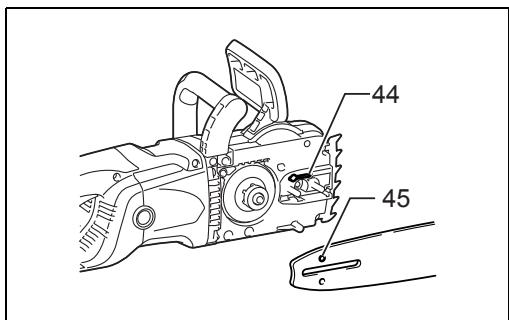

44. Ölführungsnut
45. Oleintrittsbohrung

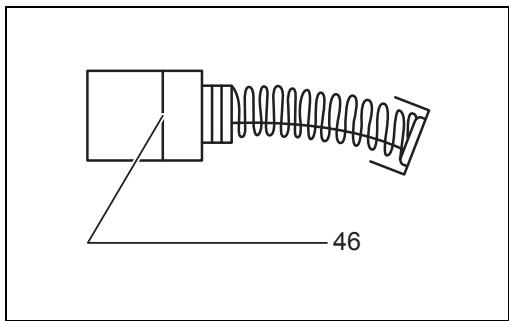

46. Verschleifsgrenze

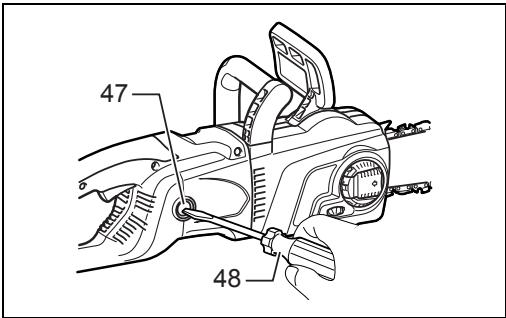

47. Bürstenhalterkappe
48. Schraubendreher

SPEZIFIKATIONEN

Model		UC3050A	UC3051A	UC3550A	UC3550AP	UC3551A	UC4050A	UC4051A	UC4550A	UC4551A
Max. Kettendrehzahl		14,5 m/s (870 m/min)
Standard-Führungsschiene	Schienenlänge	300 mm		350 mm			400 mm		450 mm
	Schnittlänge	260 mm		320 mm			355 mm		415 mm
	Führungsschienotyp	Kettenradschiene
Standard-Sägekette	Typ	91PX
	Teilung	3/8"
	Anz.Antriebsverbindungen	46		52			56		62
Empfohlene Länge der Führungsschiene		300 bis 450 mm
Gesamtlänge (ohne Führungsschiene)		505 mm
Nettogewicht		5,4 kg	5,5kg	5,5 kg	5,6 kg	5,5 kg	5,6 kg		5,7 kg
Verlängerungskabel (optional)		DIN 57282/HO 7RN -F L=30 m max., 3x1,5 mm2

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.
  Die Technischen Daten konnen in den einzelnen Ländern voneinander abweichen.
  Gewicht entsprechend EPTA-Verfahren 01/2003

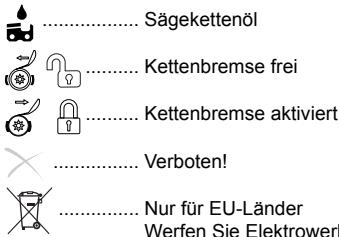

Symbol

END218-7

Im Folgenden sind die im Zusammenhang mit dieser Gerät verwendeten Symbole darestellt. Machen Sie sich vor der Benutzung des Geräts unbedingt mit diesen Symbolen vertraut!

...Bitte lessen Sie die Betriebsanleitung und befolgen Sie die Warnungen und Sicherheitshinweise.

.....Tragen Sie eine Schutzbrille!

.....Tragen Sie Gehorschutz!

DOPPELT SCHUTZISOLIERT

Achtung: Besondere Vorsicht und Aufmerksamkeit sind erforderlich!

Achtung: Bei beschädigtem Kabel(sofort Netzsteckerziehen!

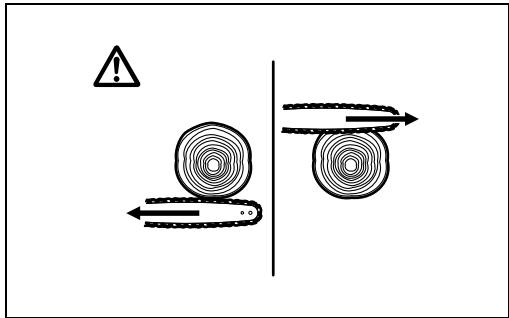

Achtung: Rückschlag!

Vor Regen und Feuchtigkeit schützen!

Helm, Augen- und Gehorschutz tragen!

Tragen Sie Sicherheitshandschuhe!

Netzstecker ziehen!

ErsteHilfe

Maximal zulässige Schnittlänge

Laufrichtung der Sägekette

Verwendungszweck

ENE085-1

Das Werkzeug wurde für das Sagen von Bauholz und Baustammen entwickelt.

Stromversorgung

ENF002-2

Das Werkzeugarf nur an eine Stromversorgung mit Einphasen-Wechselstrom mit der auf dem Typenschild angegebenen Spannung angeschlossen werden. Das Werkzeug verfügbar über ein doppelten isoliertes Gehäuse und kann daher auch an einer Stromversorgung ohne Schutzkontakt betriebenen werden.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Wenn die Hinweise und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Verletzungen.

Bewahren Sie alle Hinweise und Anweisungen zur späteren Referenz gut auf.

Sicherheitseinweise zur Motorsäge

GEB037-8

1. Halten Sie mit allen Körperteilen Abstand zur Sägekette, wenn der Motor der Motorsäge lauft. Stellen Sie vor dem Starten der Motorsäge sicher, dass die Sägekette frei ist und keinerlei Gegenstände berührt. Beim Arbeitsmen mit Motorsägen kann schon der kürzeste Moment der Unaufmerksamkeit zu einer Berührung zwischen Sägekette und Kleidung oder Körper per führen.

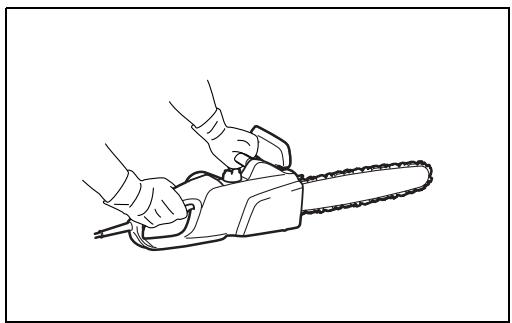

2. Halten Sie die Motorsäge stets mit der rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff. Ein Erfassen der Motorsäge mit der linken Hand am hinteren Griff und mit der rechten Hand am vorderen Griff führt zu einer deutlich hohenen Verletzungsgefahr und hat zu unterbleiben.
3. Erfassen Sie das Elektrowerkzeug ausschließlich an den isolierten Griffflächen, da die Sägekette verborgene Elektroleitungen oder das eigene

Kabel berühren kann. Bei Kontakt der Sägekette mit einem stromfuhrenden Kabel wird der Strom an die Metalleteile des Elektrowerkzeugs und dadurch an den Bediener weitergereitet, und der Bediener erleidet einen Stromschlag.

1. Tragen Sie Schutzbrille und Gehörschutz.
   Außer dem wird das Tragen von Schutzausrüstung für Kopf, Höhe, Beine und Fußempfohlen. Bei geeigneter Schutzkleidung verringt sich das Verletzungsrisiko durch herumfliegende Sägeabfälle oder durch versehentlichen Kontakt mit der Sägekette.
2. Betreiben Sie die Motorsäge nicht auf einem Baum. Beim Betrieb einer Motorsäge auf einem Baum kann es zu Verletzungen kommt.
3. Achten Sie immer auf einen sicheren Stand, die Benutzung der Motorsäge ist nur dann zulässig, wenn Sie auf einer festen, sicheren und waagerechten Fläche stehen. Auf rutschigen und instabilen Standflächen, wie z. B. auf einer Leiter, konnen Sie das Gleichgewicht und die Kontrolle über die Motorsäge verlieren.
4. Achten Sie beim Sagen von unter Spannung stehenden Ästen auf ein mögliches Zurückschnellen. Wenn die Spannung im Holz frei wird, kann der Bediener der Säge vom unter Spannung stehenden Ast getroffen werden oder die Motorsäge kann außer Kontrolle geraten.
5. Beim Sägen von Gebüsch und jungen Bäumen ist besondere Vorsicht geboten. Die Sägekette kann das schlanke Material erfassen und in ihre Richtung peitschen oder Sie aus dem Gleichgewicht bringen.
6. Tragen Sie die Motorsäge immer ausgescheltet und am vorderen Griff und vom Körper entfern. Transportieren und lagern Sie die Motorsäge immer mit aufgesetztem Schutz über der Führungsschiene. Durch einen sachgemären Umgang mit der Motorsäge konnen Sie eine Berührung der sich bewegenden Sägekette vermeiden.
7. Halten Sie die Anweisungen für Schmieren, Spannen der Kette und Austauschen von Zubehörteilen ein. Eine unsachgemäß geschmierte oder unsachgemäß gespannte Sägekette kann reifen oder einen Rückschlag verursachen.
8. Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl und Schmiermittel sind. Fettige oder ülige Griffe sind schlupfrig, wodurch Sie die Kontrolle über die Säge verlieren können.
9. Sagen Sie ausschließlich Holz. Verwenden Sie die Motorsäge ausschließlich für den vorgesehenen Zweck. Beispiel: Mit dieser Motorsäge ist das Sagen von Kunststoffen, Ziegeln oder Baummaterialien, die nicht aus Holz sind, zu unterlassen. Die zweckenfremdete Verwendung der Motorsäge kann zu Gefahrensituationen führen.

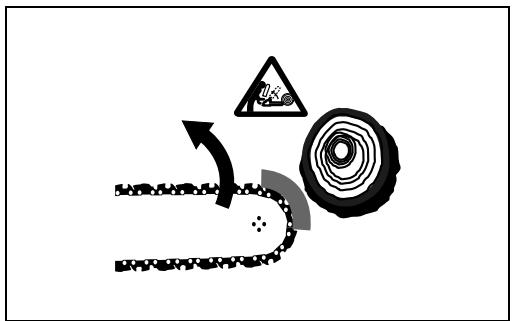

10. Ursachen für Rückschläge und geeignete Vorkehrungen:
    Wenn die Nase oder die Spitze der Führungsschiene ein Objekt berührt oder wenn sich das Holz in den Schnitt biegt und die Sägekette einklemmt, kann es zu einem Rückschlag kommt.

Wenn die Spitze mit Gegenständen in Berührung kommt, kann es zu einer plottlichen

Bewegungsumkehrkommen, wodurch die Führungssschiene nach oben und in Richtung des Bedieners gestoßen wird. Wenn die Sägekette oben an der Führungssschiene eingeklemmt wird, kann die Führungssschiene plötzlich nach halten in Richtung des Bedieners gedrück werden.

All these Reaktionen können zu einem Verlust der Kontrolle über die Säge und dadurch zu schweren Verletzungen führen. Verlassen Sie sich nicht ausschließlich auf die Sicherheitsvorrichtungen der Säge. Als Benutzer einer Motorsäge müssen Sie bezüglich Arbeitsschutz mehrere Dinge beachten: Rückschlag wird durch eine zweckentfremdete Nutzung des Werkzeugs und/oder unsachgemäß Bedienschritte oder -umstände verursacht und kann durch die unter aufgeführten Maßnahmen vermieden werden:

• Halten Sie die Säge mit beiden Händen und mit festem Griff und legen Sie darüber Finger und Daumen um die Griffe der Motorsäge, halten Sie Körper und Arme so, dass Sie Rückschlagkräften standhalten können. Bei sichgerechter Vorgehensweise kann der Bediener auf sichere Weise mit Rückschlagkräften umgeben. Lassen Sie die Motorsäge nicht los. (Abb. 1)
  Beugen Sie sich nicht zu weit nach vorn und sagen Sie nicht über Schulterhöhe. Dadurch konnen unbeabsichtigte Berührungen der Spitze mit Gegenständen vermieden werden. Außer dem kann die Motorsäge in unerwarteten Situationen better unter Kontrolle gehalten werden.
• Verwendten Sie ausschließlich die vom Hersteller vorgeschreibenben Ersatzschienen und -ketten. Nicht zugelassene Ersatzschieren und -ketten können zu einem Riss der Kette und/oder Rückschlag führen.
• Halten Sie die Vorschriften des Herstellers für das Schärfen und die Wartung der Sägekette ein. Bei Abseken des Tiefenanschlags kann es zu higheren Rückschlagräftenkommen.

ZUSÄTZLICHE SICHERHEITSREGELN

1. Lesen Sie diese Betriebsanleitung, um sich mit der Handhabung der Motorsäge vertraut zu machen.
2. Vor der ersten Inbetriebnahme der Motorsäge sollen den Sie sich deren Arbeitsweise erklären setzen. Falls das nicht möglich ist, über Sie vor Beginn der Arbeit zumindest das Ablängen von Rundholz auf einem Sägebock.
3. Kinder und Jugendliche unter 18 Jahren)durfen die Motorsäge nicht bedieren. Jugendliche uber 16 Jahren sind von thisem Verbot ausgenommen, wenn sie zum Zweck der Ausbildung unter Aufsicht eines Fachkundigen stehen.
4. Das Arbeitsen mit der Motorsäge erfordert ein hohes Maß an Aufmerkamkeit. Nur in gutter körperlicher Verfassung arbeiten. Führn Sie alle Arbeitsen ruhig und sorgfällig aus.
5. Arbeiten Sie niemals unter Einfluss von Alkohol, Drogen oder Medikamenten.

Bestimmungsgemäßer Gebrauch

1. Die Motorsäge wurde eigens für das Sägen von Holz entwickelt. Verwenden Sie sie beispielsweise nicht zum Sägen von Kunststoff oder porösem Beton.
2. Verwenden Sie die Motorsäge nur für Arbeiten, die in dieser Betriebsanleitung beschrieben sind.
   Verwenden Sie sie zum Beispiel nicht zum Heckenschneiden oder Ähnlichem.
3. Die Motorsäge darf nicht für Forstarbeiten, d.h. zum Fällen und Entasten von Nutzholz verwendet werden. Die Kabelverbindung gewährleistet dem Bediener nicht die notwendige Beweglichkeit und Sicherheit, die für diese Arbeiten erforderlich ist.
4. Die Motorsäge ist nicht für den gewerblichen Gebrauch bestimmt.
5. Die Motorsäge nicht überlasten.

Persönliche Schutzausrücktung

1. Die Kleidung muss eng anliegen, daß jeder nicht die Bewegungsfreiheit einschränken.

2. Tragen Sie bei der Arbeit folgende Schutzkleidung:

3. Einen geprüften Schutzhelm, wenn mit herabfallenden Ästen oder Ähnlichem zu rechnen ist:

4. Einen Gesichts- oder Augenschutz;
5. Geeigneten Gehorschutz (Gehorschutzkapseln, maßgeschneiderte oder formbare Gehorschutzstöpsel). Oktavbandanalyse auf Anfrage.
   Schutzhandschuhe aus festem Leder;
6. eine large Hose aus festem Stoff;
7. eine Sicherheits-Latzhose mit Schnittschutz;
8. Sicherheitsschuhe oder -stiefel mit rutschfesten Sohlen, Stahlkappen und Schnittfestem Futter;
9. eine Atemmaske für Arbeiten mit Staubentwicklung (z. B. Sagen von trockenem Holz).

Schutz vor elektrischem Schlag

Die Motorsäge darf nicht bei nassem Wetter oder in fechter Umgebung verwendet werden, da der Elektromotor nicht wasserdicht ist.

1. Schließen Sie die Säge nur an eine Steckdose mit geprüfter Installation an. Prufen Sie, ob die Netzspannung den Angaben auf dem Typenschild entspricht. Stellen Sie safer, dass eine 16 A Vorsicherung eingebaut ist. Sagen, die im Freien verwendet werden,,müssen über einen FehlerstromSchutzschalter mit maximal 30mA Auslösestrom ansNetz angeschlossen werden.

Sollte das Anschlusskabel beschädigt sein, ziehen Sie sofort den Netzstecker.

Sicheres Arbeitsen

1. Vor Arbeitsbeginn sicherstellen, dass die Motorsäge einwandfrei Funktioniert und deren Zustand den Sicherheitsbestimmungen entspricht. Stellen Sie insbesondere cares, dass:

2. die Kettenbremse ordnungsgemäß Funktioniert,

3. die Auslaufbremse ordnungsgemäß Funktioniert,
4. die Schiene und der Kettenradschutz ordnungsgemäß angebracht sind,
5. die Kette vorschäftsgemäß geschärft und gespannt ist,

das Netzkabel und der Netzstecker nicht beschadigt sind;

Siehe Abschnitt „PRÜFUNGEN".

1. Stellen Sie insbesondere stets sicher, dass das verwendete Verlängerungskabel einen entsprichenden Durchmesser hat (siehe „SPEZIFICATIONEN"). Bei Verwendung einer Kabelrolle sollte das Kabel vollständig abgewickelt werden. Wenn Sie die Säge im Freien verwenden, stellen Sie safer, dass das verwendete Kabel für den Einsatz im Freien zugelassen und entsprechend gekennzeichnet ist.
2. Halten Sie das Kabel vom Sägebereich fern und positionieren Sie das Kabel so, dass es sich nicht beim Sagen in Åsten u.a. verfüngt.
3. Die Motorsäge nicht in der Höhe von entzündlichem Staub oder Gasen betreiben, da der Motor Funken erzeugt. Explosionsgesafhr!
4. Arbeiten Sie nur auf stabilem Untergrund und achen Sie bereits auf sicheren Stand. Achten Sie besonders auf Hindernisse (z.B. das Kabel) im Arbeitsbereich. Seien Sie besonderss vorsichtig bei Glätte durch Nasse, Eis, Schnee, frisch geschnittenes Holz oder frisch geschäftee Rinde. Nicht auf Leitern oder Bäumen mit der Säge arbeiten.
5. Seien Sie besonderss vorsichtig, wenn Sie in schrägem Gelände arbeiten, da heranrollende Baumstämme und Äste eine mögliche Gefahr darstellen.
6. Sagen Sie niemals über Schulterhöhe.
7. Halten Sie beim Einschalten und bei der Arbeit die Motorsäge mit beiden Händen fest. Halten Sie den hinteren Griff mit ihrer rechten und den vorderen Griff mit ihrer linken Hand fest. Umfassen Sie die Griffe fest mit ihren Daumen. Die Schiene und die Kette dürfen beim Einschalten der Säge keine Gegenstände berühren. (Abb. 1)
8. Säubern Sie den zu sagen den Bereich von Fremdkörpmen wie Sand, Steinen, Nageln, Draht, etc. Fremdkörper beschädigten die Schiene und Sägekette und können zum gefährlichen Rückschlag führen.
9. Seien Sie besondere s党中央ing, wenn Sie in der Nane von Drahtzäunen sagen. Sagen Sie nicht in den Zaun, da sonst ein Ruckschlagen der Saxe möglich ist.
10. Sagen Sie niemals in den Untergrund.
11. Sagen Sie Holzstücke stets einzeln, niemals in Bündeln oder Stapeln.
12. Vermeiden Sie das Sagen von dünnen Åsten und Wurzeln, da sich diese in der Motorsäge verfangen konnen. Gefahr durch Verlust des Gleichgewichts.
13. Verwenden Sie beim Sagen von Schnittholz eine sichere Auflage (Sägebock).
14. Verwenden Sie die Motorsäge nicht zum Abhebel oder Wegschaufeln von Holzstücken und sonstigen Gegenständen.
15. Führn Sie die Motorsäge so, dass sich kein Körperteil im verlangerten Schwenkbereich der Sägekette befindet (siehe Abbildung). (Abb. 2)
16. Aktivieren Sie bei einem Standortwechsel während der Arbeit die Kettenbremse, um ein unbeabsichtigtes Anlaufen der Sägekette zu vermeiden. Tragen Sie die Motorsäge am vorderen Griff und halten Sie ihren Finger nicht am Schalter.
17. Ziehen Sie den Netzstecker, wenn Sie eine Pause einlagen oder die Motorsäge unbeaufsichtigt setzen.

Die Motorsäge ist so abzustellen, dass niemand gefährdet werden kann.

Rückschlag

1. Beim Arbeitsen mit der Motorsäge kann es zum gefährlichen Rückschlagkommen. Dieser Rückschlag entsteht, wenn die Schienenspitze (insbesondere das obere Viertel) mit Holz oder einem anderen festen Gegenstand in Berührung kommt. Dies führt dazu, dass die Motorsäge in Richtung des Bedieners ausschlägt. (Abb. 3)

2. Um einen Rückschlag zu vermeiden, beachten Sie Folgendes:

3. Setzen Sie niemals mit der Schienenspitze zum Schnitt an.
   Sagen Sie niemals vorsitz. Seien Sie besonderss vorsitz, wenn Sie bereits begonnene Schritte fortsetzen.

4. Beginnen Sie den Schnitt mit laufender Sägekette.
   Die Sägekette stets richtig schärfen. Dabei ist entsprechend auf die richtige Höhe des Tiefenanschlags zu achten.
5. Niemals mehrere Åste auf einmal durchsagen.
6. Achten Sie beim Entasten darauf, dass die Schiene nicht mit anderen Ästen in Berührung kommt.
7. Beim Ablängen von angrenzenden Baumstämmen fernhalten. Achten Sie stets auf die Schienenspitze.

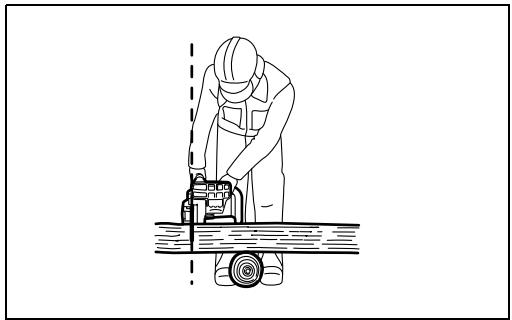

8. Verwenden Sie einen Sagebock.

Sicherheitseinrichtungen

1. Prüfen Sie vor Arbeitsbeginn immer die Funktionstüchtigkeit der Sicherheitseinrichtungen. Verwenden Sie die Motorsäge nicht, wenn die Sicherheitseinrichtungen nicht ordnungsgemäß funktionieren.

- Kettenbremse:

Die Motorsäge ist mit einer Kettenbremse ausgerüstet, die im Bruchteil einer Sekunde die Sägekette zum Stillstand bringt. Sie wird ausgelöst, wenn der Handschutz nach vorne gedrück wird. Die Sägekette stoppt innerhalb von 0,15 s und die Stromzufuhr zum Motor wird unterbrochen. (Abb. 4)

Ausbrafremse:

Die Motorsäge ist mit einer Auslaufbremse ausgestattet. Sie bewirkt, dass nach dem Loslassen des Ein/Aus-Schalters die Säigkeitune unmittelbar zum Stillstand kommt. Dies verhindert das gefährliche Nachlaufen der Säigkeitene nach dem Ausschalten.

• Der vordere und hintere Handschutz schützen den Bediener vor Verletzungen durch nach hinten geschleuderte Holzstücke oder durch eine gerissene Sagekette.
  Die Schalterverriegelung verhinder ein unbeabsichtigtes Einsatzen der Motorsäge.
• Der Kettenfänger schützt den Bediener vor Verletzungen, die durch eine abgesprungene oder gerissene Kette entstehen können.

Transport und Lagerung

Bei Nichtgebrauch oder zum Transport den Netzsteckerziehen und den mitgelieferten Schutz auf die Führungsschiene aufsetzen. Niemals die Motorsäge mit laufender Sägekette tragen oder transportieren.

1. Tragen Sie die Motorsäge nur am vorderen Griff, so dass die Schiene nach halten zeigt.
2. Bewahren Sie die Motorsäge in einem sicheren, trockenen und abschlussbaren Raum, außerhalb der Reichweite von Kindern auf. Lagern Sie die Motorsäge nicht im Freien.

Wartung

1. Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Einstellungen oder Wartungsarbeitendurchfunden.
2. Überprüfen Sie das Stromkabel regelmäßig auf Beschädigungen der Isolierung.
3. Reinigen Sie die Motorsäge regelmäßig.
4. Veranlassen Sie bei Beschädigungen des Kunststoffgehäuses einzof eine fachgerechte Reparatur.
5. Verwenden Sie die Sage nicht, wenn der Ein/Aus-Schalter nicht ordnungsgemäß Funktioniert. Lassen Sie diesen bei Bedarf fachgerecht reparieren.
6. Es dürfen unter keinem Umständen bauliche Veränderungen an der Motorsäge vorgenommen werden. Sie gefährden hierdurch ihre Sicherheit.
7. Führer Sie ausschließlich die in dieser Betriebsanleitung beschriebenen Wartungs- oder Reparaturarbeitungen durch. Alle darüber hinausgehenden Arbeiten müssen von autorisierten Servicecentern durchgeführt werden.
8. Verwenden Sie nur Original-Ersatzteile und Zubehör, die für Ihr Sagenmodell bestimmt sind. Bei Verwendung von anderen Teilen besteht erhöhte Unfallgefahr.
9. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch den Einsatz von nicht zugelassenen Schienen, Sägeketten, anderen Ersatzteilen oder Zubehör entstehen.

ErsteHilfe

Arbeiten Sie niemals alleine. Eine weitere Person sollte sich stets in Rufweite befinden.

1. Halten Sie immer einen Verbandskasten zur Hand. Füllen Sie entnommenes Material sofort wieder auf.

2. Wenn Sie bei einem Unfall Hilfe anfordern, geben Sie folgende Angaben durch:

3. Wo ist der Unfall passiert?
   Was ist passiert?

4. Wie viele Verletzte gibt?
5. Welche Verletzungen haben diese?
6. Wer meldet den Unfall?

HINWEIS:

Wenn sich Personen mit Durchblutungsstörungen zu starken Mechanischen Schwingungen aussetzen, kann es zu Schädigungen von Blutgefaßen und/oder Nervensystemkommen.

Folgende Symptome konnen durch Vibrationen an Fingern, Händen oder Handgelenken auftreten: „Einschlafen" von Körperteilen (Benommenheit), Kribbeln, Schmerz, Stechen, Veränderung von Hautfarbe oder Haut.

Falls eines dieser Symptome auftritt,uchen Sie einen Arzt auf!

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

WARNING:

Lassen Sie sich NIEMALS aus Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Werkzeug dazu verleiten, die Sicherheitsregeln für das Werkzeug zu missachten. Bei MISSBRAUCHlicher Verwendung des Werkzeugs oder bei Missachtung der in thisem Handbuch enthaltenen Sicherheitshinweise kann es zu schweren Verletzungen kommt.

BEZEICHNUNG DER BAUTEILE

(Schraubenmutter-Modell: Der Kettenradschutz wird mit Schraubenmuttern festgezogen.)

Für Modell UC3050A,UC3550A,UC3550AP,UC4050A, UC4550A (Abb. 5)

(Hebel-Modell: Der Kettenradschutz wird mit einem Hebel festgezogen.)

Für Modell UC3051A,UC3551A,UC4051A,UC4551A (Abb.6)

(Für alle Modelle) (Abb. 7)

MONTAGE

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Netzstecker,bevor Sie irgendwelche Arbeiten am Werkzeug durchführren.

Demontieren oder Montieren des Kettenradschutzes

Führer Sie zur Demontage des Kettenradschutzes die folgenden Schritte durch:

(Fur Schraubenmutter-Modelle) (Abb. 8)

Lösen Sie die Schraubenmutter.

(Fur Hebel-Modelle) (Abb. 9)

Drücken und öffnen Sie den Hebel vollständig bis zum Anschlag.

Drehen Sie den Hebel gegen den Uhrzeigersinn.

Führn Sie zur Montage des Kettenradschutzes die o.g. Schritte in umgekehrter Reihenfolge durch.

Demontieren oder Montieren der Sägekette

ACHTUNG:

• Tragen Sie während der Montage oder Demontage der Sägekette stets Handschuhe.

Führer Sie zur Demontage der Sägekette die folgenden Schritte durch:

1. Losen Sie den Kettenradschutz.
2. (Für Schraubenmutter-Modelle) Drehen Sie die Ketteneinstellschraube gegen den Uhrzeigersinn, um die Kettenspannung zu lockern.

(Für Hebel-Modelle) Drehen Sie das Einstellrad in „Richtung, um die Kettenspannung zu loseh.

(Abbn. 10 und 11)

1. Entfernen Sie den Kettenradschutz.
2. Entfernen Sie die Sägekette und die Führungsschiene von der Motorsäge.

Führn Sie zur Montage der Sägekette die folgenden Schritte durch:

1. Vergewissem Sie sich bezüglich der Laufrichtung der Kette. Die Pfeilmarkierung auf der Kette zeigt die Laufrichtung der Kette. (Abb. 12)
2. Führer Sie das eine Ende der Sägekette auf die Oberseite der Führungsschiene und das andere Ende um das Kettenrad.
3. Setzen Sie die Führungsschiene auf die Motorsäge.
4. Richten Sie die Zugsite mit der Öffnung auf der Führungsschiene aus. (Abb. 13)
5. Halten Sie die Führungsschiene und drehen Sie die/ das Ketteneinstellschaube/-rad, um die Sägekettenspannung zu regulieren.
6. Positionieren Sie den Kettenradschutz so, dass die Haken in die Öffnungen passen und der Stift in sein Gegenstück auf dem Kettenradschutz passt. (Abb. 14)

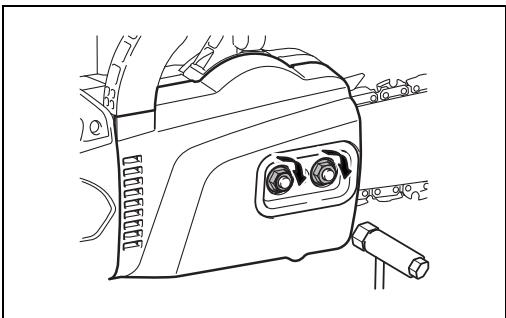

7. Ziehen Sie den Kettenradschutz fest. (Abbn. 15 und 16)

Einstellen der Kettenspannung

Die Sägekette kann nach vielen Betriebsstunden locker werden. Prüfen Sie dazu vor der Inbetriebnahme von Zeit zu Zeit die Kettenspannung.

1. Losen Sie den Kettenradschutz leicht.
2. Heben Sie die Spitze der Führungsschiene leicht an.
3. Drehen Sie zum Einstellen der Kettenspannung die/ das Einstellschraube/-rad. (Abb. 17 und 18)
4. Spannen Sie die Sägekette, bis dieunte Seite der Sägekette in der Nut der Führungsschiene anliegt (siehe Kreis).
5. Halten Sie die Führungsschiene weiterhin kein fest und ziehen Sie den Kettenradschutz fest an, nachdem die Kettenspannung eingestellt wurde. Achten Sie darauf, dass die Sägekette auf der unteren Seite nicht durchhängt.

Achten Sie darauf, dass die Sägekette eng an der unteren Seite der Schiene anliegt.

ACHTUNG:

• Ziehen Sie die Sägekette nicht zu fest an. Eine übermaßig hohe Kettenspannung kann zur Beschädigung der Sägekette, zum Verschleiß der Führungsschiene und zum Bruch des Einstellrads führen.
• Eine zu lockere Kette kann abspringen und stellt deshalb ein Unfallrisiko dar!
• Führn Sie den Vorgang zur Montage oder Demontage der Sägekette an einem sauberen Ort durch, der frei von Sagespüssen u.ä. ist.

Anschluss des Verländerungskabels

ACHTUNG:

• Vergewisern Sie sich, dass das Verlängerungskabel nicht an das Stromnetz angeschlossen ist. (Abb. 19) Sichern Sie beim Anschlieben des Verlängerungskabels这点 with the Kabelhaken am Kabel der Motorsäge. Bringen Sie den Kabelhaken im Abstand von 100 bis 200mm vom Stecker des Verlängerungskabels an.

Dadurch wird ein versehentliches Abtrennen better verhindert.

BETRIEB

ACHTUNG:

• Halten Sie das Werkzeug mit einer Hand am hinteren Griff und mit der anderen Hand am vorderen Griff fest, wenn Sie mit dem Werkzeug arbeiten.

Ein- und Ausschalten (Abb. 20)

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie Einstellungen oder eine Funktionsprufung am Ein/Aus-Schalter vornehmen.
• Achten Sie vor dem Einstecken des Werkzeugnetzsteckers in die Steckdose darauf, dass sich der Ein/Aus-Schalter korrekt bedieten{lasset und beim Loslassen in die Position ,OFF" (AUS) zurückkehr.

Damit der Ein/Aus-Schalter nicht versehentlich betagt wird, verfügbar das Werkzeug über eine Arretiertaste. Um das Werkzeug zu starten, drücken Sie zuerst die Arretiertaste und betätigten Sie dann den Ein/Aus-Schalter. Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los.

Schmierung

ACHTUNG:

• Schalten Sie das Werkzeug aus undziehen Sie den Stecker,bevor Sie die Sägekette schmieren. Verwenden Sie zur Schmierung der Sägekette und Schiene ein biologisch abbaubesägekettenol mit Haftzusatz.Der Haftzusatz im Sägekettenol verhindert ein zu schneles Abschleudern des Ols von der Sägevorrichtung. Die Verwendung von Mineralölen ist nicht zulässig, da dies zu Umweltschaden führt. (Abb.21)

ACHTUNG:

• Haut- und Augenkontakt mit dem Öl vermeiden. Augenkontakt mit Öl führt zu Reizungen. Bei Augenkontakt那么简单 das betroffene Auge mit klarem Wasser spulen. Danach einzeln einen Arzt aufsuchen.
• Verwenden Sie niemals Altöl. Altöl enthalt krebserregende Wirkstoffe. Die Verunreinigungen im Altöl führen zu vorzeitigem Verschleiß der Ölpumper, der Schiene und der Sägekette. Altöl ist umweltschädlich.
• Wenn die Motorsäge das erste Mal mit Kettenöl besteht wird oder der Tank vorher komplett entleert wurde, dann unbedingt Öl bis zur Unterkante des Einfullstutzens eingefallen. Ansonsten kann die Ölzufahr beeinträchtigt werden.

Führn Sie zum Befüllen mit Öl die folgenden Schritte durch: (Abb. 22)

1. Säubern Sie den Bereich um den Öltankverschluss sorgfällig, um zu verhindern, dass Schmutz in den Öltank eindringt.
2. Schrauben Sie den Öltankverschluss ab und fällen Sie bis zur Unterkante des Einfullstutzens Öl ein.
3. Schrauben Sie den Öltankverschluss wieder fest auf.
4. Wischen Sie eventuell übergelaufenes Kettenöl sorgfällig ab.

HINWEIS:

• Bei der ersten Inbetriebnahme der Motorsäge kann es bis zu zwei Minuten dauern, bis das Sägekettenöl beginnt, die Sägevorrichtung zu schmieren. Lassen Sie die Säge so lange ohne Last laufen (siehe "PRÜFUNGEN").

PRÜFUNGEN

Führer Sie vor Arbeitsbeginn die folgenden Prüfungen durch:

Überprüfung der Kettenspannung

WARNING:

• Ziehen Sie immer den Netzstecker, bevor Sie die Kettenspannung überprüfen und tragen Sie Schutzhandschuhe.

(Fur Schraubenmutter-Modelle) (Abb. 17)

(Fur Hebel-Modelle) (Abb. 18)

Achten Sie darauf, dass die Sägekette eng an der unteren Seite der Schiene anliegt (siehe Kreis).

Überprüfen Sie die Kettenspannung möglich, da sich neue Sägeketten langen.

Eine übermäßig hohe Kettenspannung kann zur

Beschädigung der Sägekette, zum Verschleib der

Führungsschiene und zum Bruch der Einstellrad führen.

Eine zu lockere Kette kann abspringen und stellt deshalb ein Unfallrisiko dar!

Falls die Kette zu locker ist: Spannen Sie die Kette wieder wie unter „Einstellen der Kettenspannung" beschrieben.

Überprüfen des Ein/Aus-Schalters

ACHTUNG:

Achten Sie vor dem Einstecken des

Werkzeugnetzsteckers in die Steckdose darauf, dass sich der Ein/Aus-Schalter korrekt bedienden lasst und beim Loslassen in die Position "OFF" (AUS) zurückkehrt.

Damit der Ein/Aus-Schalter nicht versehentlich betätig wird, verfügbar das Werkzeug über eine Arretiertaste.

Um das Werkzeug zu starten, drücken Sie zuerst die Arretiertaste und betätigten Sie dann den Ein/Aus

Schalter. Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los.

Betätigten Sie den Ein/Aus-Schalter niemals mit Gewalt, ohne darauf die Arretiertaste zu drücken. Dadurch kann der Schalter beschädigt werden.

Überprüfen der Kettenbremse

HINWEIS:

• Überprüfen Sie, ob die Kettenbremse gelost ist, falls die Motorsäge nicht anlauf. Ziehen Sie zum Lösen der Kettenbremse den Handschutz fest zurück, bis Sie ein Einrasten bemerken. (Abb. 23 und 24)

So prufen Sie die Kettenbremse:

1. Halten Sie die Motorsäge beim Einsatzen mit beiden Handen fest. Halten Sie die rechte Hand am hinteren Griff und die linke Hand am vorderen Griff.

Vergewisern Sie sich, dass die Schiene und die Kette nicht mit irgendwelchen Objekten in Berührung kommt.

1. Drücken Sie zunachst die Arretiertaste, danach den Ein/Aus-Schalter. Die Sägekette lauft sofort an.

2. Drücken Sie den vorderen Handschutz mit dem Handrücken nach vorne. Vergewissen Sie sich, dass die Sagekette unverzüglich zum Stillstand kommt.

ACHTUNG:

• Soltte die Sägekette nicht那么简单 stoppen, verwenden Sie die Säge unter keinem Umständen weiter. Wenden Sie sich an ein von Makita autorisiertes Servicecenter.

Überprüfen der Auslaufbremse

Schalten Sie die Motorsäge ein.

Lassen Sie den Ein/Aus-Schalter ganz los. Vergewissern Sie sich, dass die Sägekette innerhalb einer Sekunde zum Stillstand kommt.

ACHTUNG:

• Soltte die Sägekette nicht那么简单 stoppen, verwenden Sie die Säge unter keinem Umständen weiter. Wenden Sie sich an ein von Makita autorisierendes Servicecenter.

Überprüfung der Kettenschmierung

Überprüfen Sie vor Arbeitsbeginn den Ölstand im Tank und die Ölzufuhr.

Sie konnen den Ölstand im Sichtfenster wie in der Abbildung dargestellt ablesen. (Abb. 25)

So prufen Sie die Olzufuhr:

Starten Sie die Motorsäge.

Halten Sie die laufende Motorsäge ca. 15 cm über einen Baumstumpf oder den Boden. Bei ausreichender Schmierung bildet sich eine leichte Ölspur durch das abspritende Öl.

Achten Sie auf die Windrichtung und setzen Sie sich nicht unnötig dem Schmierölnebel aus.

ACHTUNG:

• Wenn sich keine Ölspur bildet, behmen Sie die Sägen nicht in Betrieb. Ansonsten wird die Lebensdauer der Sägekette verkurzt. Überprüfen Sie den Ölstand.

Reinigen Sie die Ölführungsnut und die Öleintritsbohrung in der Schiene (siehe „WARTUNG").

Einstellen der Kettenschmierung (Abb. 26)

Die Forderrate der Olpumpe kann mit der Einstellschraube eingestellt werden.

ARBEITEN MIT DER MOTORSÄGE

ACHTUNG:

• Verwenden Sie immer einen vorderen Griff und einen hinteren Griff und halten Sie das Werkzeug während des Betriebs sowohl am vorderen als auch am hinteren Griff fest.
• Sichern Sie stets das zu saggende Holz. Andernfalls können Sagebruchstücke zu Verletzungen führen.

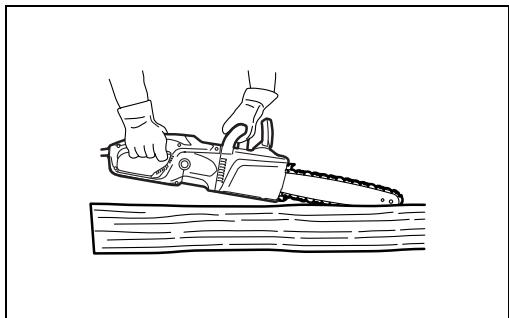

Ablängen (Abb. 27)

Bei Ablängschnitten die Zackenleiste wie in der Abbildung darestellt an das zu schneidende Holz ansetzen.

Mit laufender Motorsäge in das Holz sagen. Die Säge besteht am hinteren Griff hochziehen und am vorderen Griff führen. Verwendten Sie die Zackenleiste als Drehpunkt.

Setzen Sie mit leichtem Druck auf den vorderen Griff nach. Ziehen Sie darauf die Säge etwas darüber. Die

Zackenleiste tiefer ansetzen und erneut den vorderen Griff hochziehen.

Wenn Sie mehrere Schnitte durchfuhren, schalten Sie die Motorsäge zwischen den Schnitten aus.

ACHTUNG:

• Beim Sägen mit der Schienenoberseite kann die Säge in ihre Richtung ausschlagen, wenn die Sägekette einklemmt. Deshalb sollen den Sie mit der Schienenunterseite sagen, da dann die Säge vom Körperperweg ausschlägt. (Abb. 28)

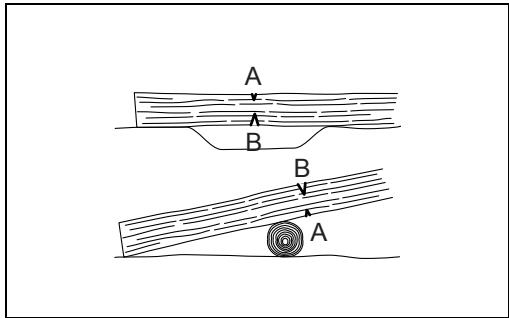

Sagen Sie Holz unter Spannung zuerst auf der Druckseite (A) ein. Sagen Sie dann den Trennschmitt auf der Zugseite (B). So vermeiden Sie ein Einklemmen der Sageschiene. (Abb. 29)

Entasten

ACHTUNG:

• Entastungsarbeiten dürfen nur von geschulten Personen durchgeführt werden. Es droht Verletzungsgefahr durch Rückschlag.

Beim Entasten sollte die Motorsäge möglichst am Stamm abgestützt werden. Sagen Sie nicht mit der Schienenspitze, da dies zum Rückschlag führen kann.

Unbedingt auf unter Spannung stehende Äste achen. Freihängende Äste nicht von unten durchtrennen.

Führer Sie Entastungsarbeiten niemals auf dem liegenden Stamm stehend durch.

Stech- und Längsschnitte

ACHTUNG:

• Stech- und Längsschnitte)dürfen nur von geschulten Personen durchgefuhrt werden. Verletzungsgefahr durch Rückschlag.

Setzen Sie Längsschnitte in einem möglichst flachen Winkel an. Gehen Sie darauf beibersponders vorsichtig vor, da die Zackenleiste nicht verwendet werden kann. (Abb. 30)

Fallen

ACHTUNG:

• Fällarbeiten *{duren nur von geschulten Personen durchgefuhrt werden. Diese Arbeitsen sind gefährlich. Beachten Sie die lokalen Vorschriften, wenn Sie einen Baum fallen möhen. (Abb. 31)

• Vor Beginn des Fällens sicherstellen, dass:

(1) sich im Fällbereich nur Personen aufhalten, die mit den Fällarbeiten beschäftigt sind,
(2) alle beseitigten Personen an beiden Seiten der Fällachse in einem Winkel von etwa 45^ ungehindert zurückweichen konnen. Beachten Sie die zusätzliche Stolpergebung über Elektrokabel;
(3) der Stammfuß frei von Fremdkörpern, Wurzeln und Åsten ist,
(4) sich in Fallrichtung in einer Entfernung von 2 1/2 Baumlangen weder Personen noch Gegenstände befinden.

• Beachten Sie bei jedem Baum Folgendes:

• Neigungsrichtung,

• lose oder trockene Åste,
  Baumhohe,

• natürlichen Überhang,
  ob der Baum faul ist.

• Beachten Sie die Windgeschwindigkeit und -richtung. Führten Sie bei stärkerten Windboen keine Fällarbeiten durch.

• Beschneiden der Wurzelanlaufe: Beginnen Sie mit dem größten Wurzelanlauf. Führen Sie zunachst den senkrechten und danach den waagerechten Schnitt durch.
• Fallkerb schneiden: Der Fallkerb gibt dem Baum die Fallrichtung und Führung. Er wird auf der Seite angelegt, zu der der Baum fallen soll. Fallkerb möglichst bodannah anlagen. Sagen Sie zuerst den waagerechten Schnitt bis auf eine Tiefe von 1/5 -1/3 des Stammdurchmessers. Fallkerb nicht zu groß sagen. Sagen Sie dann den schrägen Schnitt. (Abb. 32)
• Schneiden Sie Fallkerbkorrekturen auf der ganzen Breite nach.
• Legen Sie den Fällschmitt etwas hörher als die Fallkerbsohle an. Der Fällschmitt muss genau waagerecht ausgeführten werden. Lassen Sie vor dem Fallkerb ca. 1/10 des Stammdurchmessers als Bruchleiste stehen. Die Holzfasern im nicht durchtrennten Stamm dieren als Gelenkeil. Die Fasern dürfen auf keinen Fall durchtrenn werden, da sonst der Baum unkontrolliert fällt. Bringen Sie rechtzeitig Keile in den Fällschmitt ein. (Abb. 33)
• Der Fällschmitt darf nur mit Keilen aus Kunststoff oder Aluminium offengehalten werden. Die Verwendung von Eisenkeilen ist verboten.
• Nur seitwärts vom fallenden Baum aufhalten. In einem Winkel von 45^ nach hinten vom fallenden Baum entfern (siehe Abbildung „Fällbereich"). Achten Sie darauf auf fallende Åste.
  Ein Fluchtweg solte geplant und bei Bedarf geräum werden, bevor mit dem Schneiden begonnen wird. Der Fluchtweg solte sich nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung erstrecken, wie in der Abbildung dargestellt. (Abb. 34)

WARTUNG

ACHTUNG:

• Schalten Die das Gerät aus undziehen Sie immer den Netzstecker, bevor Sie Inspektionen oder Wartungsarbeiten am Gerät vornehmen.
• Tragen Sie während der Inspektion oder Wartung immer Handschuhe.
• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen. Führten Sie die unter aufgeführten Wartungsarbeiten in regelmäßigen Abständen durch. Garantiansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgefuhrt wurden. Sie)dürfen nur Wartungsarbeiten durch führen, die in dieser Bedienungsanleitung beschrieben sind. Alle darüber hinausgehenden Arbeiten,müssen von MAKITA autorisierten Servicecentern durchgeführt werden.

Reinigen der Motorsäge

Reinigen Sie die Säge regelmäßig mit einem sauberen Tuch. Besonderss die Griffe,müssenfrei von Öl sein.

Überprüfen des Kunststoffgehauses

Führer Sie regelmäßige eine Sichtprüfung aller Gehaussteile durch. Lassen Sie beschädigte Teile sofort und ordnungsgemäß in von MAKITA autorisierten Servicecentern reparieren.

Scharfen der Sägekette

ACHTUNG:

• Bei allen Arbeitsen an der Sägekette unbedingt den Netzsteckerziehen und Schutzhandschuhe tragen.

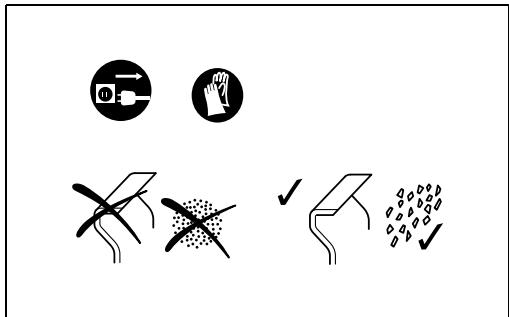

Die Sägekette schärfen, wenn: (Abb. 35)

• mehlige Sagespane beim Sagen von feuchtem Holz entstehen,
• die Sägekette auch bei stärkerem Druck nur muhevoll ins Holz zieht,
• die Schnittkante sightbar beschädigt ist,
• die Säge im Holz einseitig nach links oder rechts verlauf. Die Ursache hierfür liegt in einer ungleichmäßigen Schärfung der Sägekette oder in einer einseitigen Beschädigung.

Scharfen Sie die Sägekette halten, aber entfernen Sie dazu nur weniger Material.

Für das einfache Nachscharfen genügen meinst zwei bis drei Feilenstriche. Lassen Sie nach mehrmaligem Schärfen die Sägekette in einem von MAKITA autorisierten Servicecenter nachscharfen.

Scharfkriterien:

Die Höhe aller Hobelzahne muss gleich sein. Verschieden hohe Hobelzahne verursachen einen rauen Kettenlauf und können zum Kettenriss führen.
- Sägekette nicht erneut schärfen, wenn die Mindestlänge der Hobelzähne von 3 mm erreicht ist. Sie müssen dann eine neue Sägekette einbauern.
Die Spandicke wird durch den Abstand zwischen dem Tiefenanschlag (runde Nase) und der Schnittkante bestimmt.
Die besten Schnittergebnisse werden durch den folgenden Abstand zwischen der Schnittkante und dem Tiefenanschlag erzielt.

Kettenblatt 91PX:0,65 mm (Abb.36)

WARNING:

• Ein zu großer Abstand erhöht die Rückschlaggefahr.
• Der Scharfwinkel von 30^ muss bei allen Hobelzahlen gleich sein. Unterschiede Winkel verursachen einen rauen, umgleichmäßigen Kettenlauf, führen zu vorzeitigem Verschleid und zum Kettenbruch.
• Der Zahnbrustwinkel wird durch die Eindringtiefe der Rundfeile bestimmt. Wenn die vorgeschriebene Feile richtig geführt wird, ergibt sich der korrekte Zahnbrustwinkel automatisch.
• Der Zahnbrustwinkel für jeder Sägekette beträgt: Ketenblatt 91PX: 80^ (Abb. 37)

Feile und Feilenführung

• Verwendten Sie zum Scharfen eine Spezial-Säkekettenrundfeile (optionales Zubehör). Normale Rundfeilen sind nicht geeignet.
• Der Durchmesser der Rundfeile für jeder Sägekette beträgt:

Kettenblatt 91PX:4,0 mm

Die Feile sollte nur im Vorwärtsstrich in den Hobelzahn greifen. Beim Zurückführten die Feile vom Hobelzahn abheben.
- Schärfen Sie den kürzesten Hobelzahn zuerst. Dann wird die Länge des kürzesten Hobelzahns zum Richtwert für alle anderen Hobelzähne auf der Sagekette.

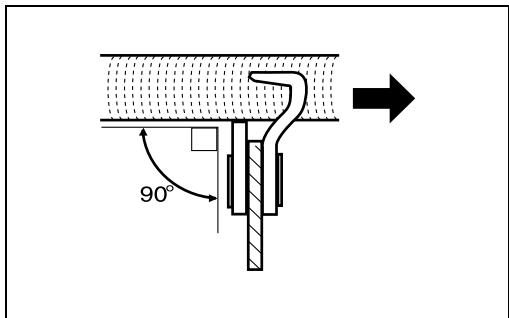

- Führn Sie die Feile wie in der Abbildung dargestellt. (Abb. 38)

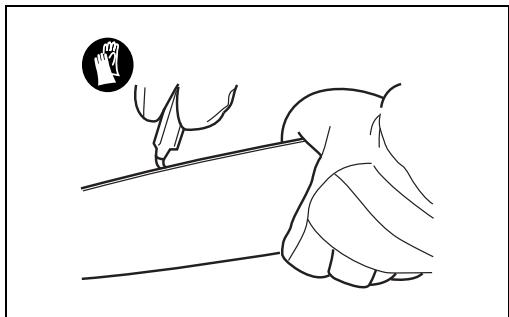

Ein Feilenhalter (optionales Zubehör) erleichtet die Feilenführung. Er besitzt Markierungen für den korrekten Scharfwinkel von 30^ (Markierungen parallel zur Sägekette austrichten) und begrenzt die Eindringtiefe (4/5 des Feilendurchmessers). (Abb. 39)

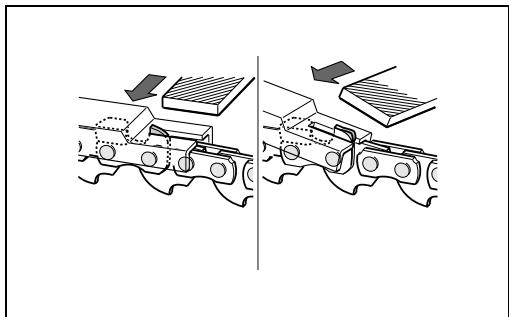

- Nach dem Nachscharfen der Sägekette die Höhe des Tiefenanschlags mit der Kettenmesslehre (optionales Zubehör) prüfen. (Abb. 40)
- Entfernen Sie jeglichen Überstand, auch wenn noch socringer, mit einer Spezial-Flachfeile (optionales Zubehor).
Runden Sie den Tiefenanschlag vorne wieder ab.

Reinigen der Führungsschiene und Schmieren des Kettenrads

ACHTUNG:

• Bei dieser Arbeit unbedingt Schutzhandschuhe/TRagen. Verletzungsgefahr an Graten.

Die Laufflächen der Schiene regelmäß auf Beschädigungen überprüden. Diese mit geeignetem Werkzeug reinigen und falls notwendig entgraten.

(Abb. 41)

Bei intensiver Nutzung der Motorsäge das Lager des Kettenrads mindestens einmal wochentlich nachschmieren. Reinigen Sie die 2 mm große Öffnung an der Führungssschienenspitze vor dem Nachschemieren sorgfällig und pressen Sie eine geringe Menge Mehrzweckfett (optionales Zubehör) in die Öffnung ein.

Reinigen der Ölführung (Abb. 42)

• Reinigen Sie die Ölführungsnut und die Oleintritsbohrung der Sageschiene in regelmäßigen Abständen.

Neue Sägeketten

Verwenden Sie zwei bis drei Sägeketten wechselweise, damit sich Sägekette, Kettenrad und Laufflächen der Schiene gleichmäß abnutzen.

Wenden Sie beim Kettenwechsel die Schiene, um ein gleichmäßiges Abnutzern der Schienennut zu erreichen.

ACHTUNG:

• Nur für diese Säge zugelassene Ketten und Schienen verwenden (siehe „SPEZIFIKATIONEN").

Bevor Sie eine neue Sägekette auflagen, überprüfen Sie den Zustand des Kettenrades. (Abb. 43)

ACHTUNG:

• Ein abgenutztes Kettenrad führ an einer neuen Kette zu Beschäftigungen. Lassen Sie das Kettenrad unbedingt auswechseln.

Setzen Sie beim Wechsel des Kettenrades immer einen neuen Sicherungsring ein.

Wartung der Ketten- und Auslaufbremse

Die Bremssysteme sind sehr wichtige Sicherheitsinrichtungen. Wie alle anderen Teile der Motorsäge unterliegen sie einem gewissen Verschleißgrad. Sie müssen regelmäßig von MAKITA autorisierten Servicecentern überprüft werden. Diese Maßnahme dient ihrer persönlichen Sicherheit.

Ersetzen der Kohlebürsten

Entnehmen und überprüfen Sie die Kohlebürsten in regelmäßigen Abständen. Wenn die Kohlebürsten bis zur Verschleißgrenze abgenutzt sind, müssen die Kohlebürsten durch neue ersetzel werden. Halten Sie die Kohlebürsten sauber und sorgen Sie damit, dass die Bürsten locker in den Halterungen gleiten. Ersetzen Sie immer beide Kohlebürsten gleichzeitig. Verwenden Sie nur identische Kohlebürsten. (Abb. 44)

Nehmen Sie die Kappen der Bürstenhalter mit Hilfe eines Schraubendrehers ab. Entnehmen Sie die verbrauchten Kohlebürsten, setzen Sie neue Bürsten ein und bringen Sie die Bürstenhalterkappen wieder fest an. Nach Austausch der Bürsten schlieben Sie das Werkzeug an die Stromversorgung an und fahren Sie die Bürsten ein, indem Sie das Werkzeug etwa 10 Minuten ohne Last laufen halten. (Abb. 45)

Aufbewährung des Werkzeugs

Biologisch abbaubares Sägekettenöl ist nur begrenzt haltbar. Nach einer Frist von zwei Jahren ab dem Hersteldatum neigen Bio-Ole zu Verklebungen und

verursachen dadurch Schäden an der Ölpumpe und den Öl fuhrenden Bauteilen.

Vor einer längeren Außerbetriebnahme den Öltank entleeren und anschließend mit einer geringen Menge Motorl (SAE 30) befulten.
- Lassen Sie die Motorsäge einige Zeit laufen, damit alle Rückstände des Bio-Ols aus dem Tank, Ölleitungssystem und Sägevorrichtung gesplit werden.

HINWEIS:

• Wenn die Motorsäge außer Betrieb genommen wird, laufen noch eine Zeit geringe Mengen von Kettenöl aus. Dies ist normal und deutet nicht auf einen Fehler hin.

Bewahren Sie die Motorsäge auf einer geeignete Unterlage auf.

Für die erneute Inbetriebnahme wieder frisches BIOTOP Sägekettenöl einnullen.

Zur Gewährleistung von SICHERHEIT und ZUVERLASSIGKEIT des Produkts sollenn Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgefuhlrt und ausschließlich Makita-Ersatzteile verwendet werden.

PROBLEMBEHEBUNG

Prüfen Sie das Werkzeug erst selbst, bevor Sie eine Reparatur in Auftrag geben. Falls Sie vor einem Problem stehen, das nicht in der Betriebsanleitung erlautert ist, bauen Sie das Werkzeug nicht selbst auseinander. Wenden Sie sich stattdessen an ein von Makita autorisiertes Servicecenter.

Fehlforktionsstatus	Mögliche Ursache	Abhilfe
Die Motorsäge startet nicht.	Keine Stromzufahr.	An die Stromversorgung anschließen.Sromversorgung überprüfen.
	Kabel defekt.	Beenden Sie die Verwendung des Werkzeuges sowie und wenden Sie sich an ein autorisiertes Servicecenter in ihrer Höhe.
	Fehlfungtion des Werkzeuges.	Beenden Sie die Verwendung des Werkzeuges sowie und wenden Sie sich an ein autorisiertes Servicecenter in ihrer Höhe.
Die Kette lauft nicht.	Die Kettenbremse ist angezogen.	LösEN Sie die Kettenbremse.
Unzureichende Leistung.	Kohlebürsten abgenutzt.	Wenden Sie sich zwecks Reparatur an Ihr örtliches, autorisiertes Servicecenter.
Kein Öl auf der Sägekette.	Öltank ist leer.	Fußlen Sie den Öltank.
	Ölführungsnut ist verschmutzt	Reinigen Sie die Nut.
	Einstellschaube der Ölpumper ist falsch eingestellt.	Stellen Sie die Förderrate der Ölpumper ein.
Die Kette stoppt nicht, selbst wenn die Kettenbremse angezogen ist.	Bremsband verschlüssen.	Beenden Sie die Verwendung des Werkzeuges sowie und wenden Sie sich an ein autorisiertes Servicecenter in ihrer Höhe.
Das Werkzeug vibriert unnormal.	LösEN Sie die Führungsschiene oder Sägekette.	Stellen Sie die Spannung der Führungsschiene und der Sägekette ein.
	Fehlfungtion des Werkzeuges.	Beenden Sie die Verwendung des Werkzeuges sowie und wenden Sie sich an ein autorisiertes Servicecenter in ihrer Höhe.

SONDERZUBEHÖR

ACHTUNG:

• Für das in thisem Handbuch beschriebene Makita-Gerät werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und Zusatzteile kann es zu Verletzungen kommt. Verwendten Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck.

Informationen zu diesen Zubehör erhalten Sie von ihrer Makita-Servicecenter.

Sagekette
Führungsschienenschutz
- Führungsschiene
Sagenkettenöl

HINWEIS:

• Einige der in der Kunden aufgeführten Elemente sind dem Werkzeugpaket als Standardzubehör beigeft. Diese können in den einzelnen Ländern voneinander abweichen.

Schallpegel

ENG905-1

Typischer A-bewerteter Schallpegel nach EN60745:

Schalldruckpegel (L_pA) : 90,8 dB (A)

Schalleistungspegel (L_WA) : 101,8 dB (A)

Abweichung (K): 2,5 dB (A)

Tragen Sie Gehorschutz!

Schwingung

ENG900-1

Schwingungsgesamtwerte (Vektorsumme dreier Achesn) nach EN60745:

Betriebsmodus: Sagen von Holz

Schwingungsbelastung (a_h) : 5,2 m/s²

Abweichung (K): 1,5 m/s²

ENG901-1

• Der hier angegebene Wert für die erzeugten Schwingungen wurde gemäß dem genormten Testverfahren ermittelt und kann als Vergleich zu anderen Werkzeugena herangezogen werden.
• Der angegebene Wert für die erzeugten Schwingungen ist außer dem für eine vorbeugende Bewertung der Belastung zu verwenden.

WARNING:

Die Schwingungsbelastung kann bei tatsächlichen Gebrauch des Elektrowerkzeugs in Abhängigkeit von der Handhabung des Elektrowerkzeugs von dem hier aufgeführten Wert abweichen.
- Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen berufen (beziehen Sie alle Bestandteile des Arbeitsablaufes ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschellt ist oder ohne Lastläuft).

Nur für europäische Länder

ENH021-8

EG-Konformitäserklarung

Makita erklärt, dass die nachfolgende(n) Maschine(n):

Bezeichnung der Maschine(n):
Motorsäge
Nummer/Typ des Modells:UC3050A,UC3550A
UC4050A, UC4550A, UC3051A, UC3551A,
UC3550AP, UC4051A, UC4551A
Spezifikationen: siehe Tabelle „SPEZIFIKATIONEN".

den folgenden Richtlinien der Europäischen Union genegt/genügen:

2000/14/EG, 2006/42/EG

Sie werden gemäß den folgenden Standards oder

Normen gefertigt:

EN60745

Die technischen Unterlagen gemäß 2006/42/EG sind erhältlich von:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Das Verfahren zur Konformitätsbewertung, vorgesehen in

2000/14/EG, erfolgte in Übereinstimmung mit Anhang V.

Gemessener Schalleistungspegel: 101,9 dB (A)

Garantierer Schalleistungspegel: 103 dB (A)

8.5.2014

Yasushi Fukaya

Direktor

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Beschem gegen regen en vocht!

Veilige werkmethoden

(Handtagsmodel: kædehjulsdækslet strammes vha. et handtag.)

Model UC3051A,UC3551A,UC4051A,UC4551A (Fig.6)

(For alle modeller) (Fig. 7)

MONTERING

FORSIGTIG:

(For handtagsmodeller) (Fig. 9)

(For handtagsmodeller) (Fig. 18)
