BEDIENUNGSANLEITUNG UC3530A MAKITA

Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfält aufbewahren!

Attenzione:

Vielen Dank für Ihr Vertrauen in unser Produkt

Herzlichen Glückwunsch zu ihrer neuen MAKITA Elektro-Motorsäge! Wir sind überzeugt, dass Sie mit dieser modernen Maschine zufrieden sein werden. MAKITA Elektro-Motorsägen zeichnen sich durch robuste, leistungsstarke Motoren und hohe Kettengeschwindigkeiten aus, durch die hervorragende Schnittleistungen erreicht werden konnen. Diese Motorsägen sind mit umfangreichen Sicherheitseinrichtungen nach neustem Stand der Technik ausgestattet, leicht und handlich, und an jedem Ort, an dem eine entsprechende Stromversorgung vorhänden ist, sofort einsatzbereit.

Damit Funktionstüchtigkeit und Leistungsverhalten ihrer neuen Motorsäge stets optimal sind und damit zu jedem Zeitpunkt ihre persönliche Sicherheit gegeben ist, haben wir eineitte an Sie:

Lesen Sie vor der ersten Inbetriebnahme der Motorsäge diese Betriebsanleitung sorgfältig durch, und befolgen Sie stets und ohne Kompromise die Sicherheitsvorschriften! Be Nichtbeachtung konnen Bedienperson und/oder umstehende Personen lebensgefährliche Verletzungen erleiden!

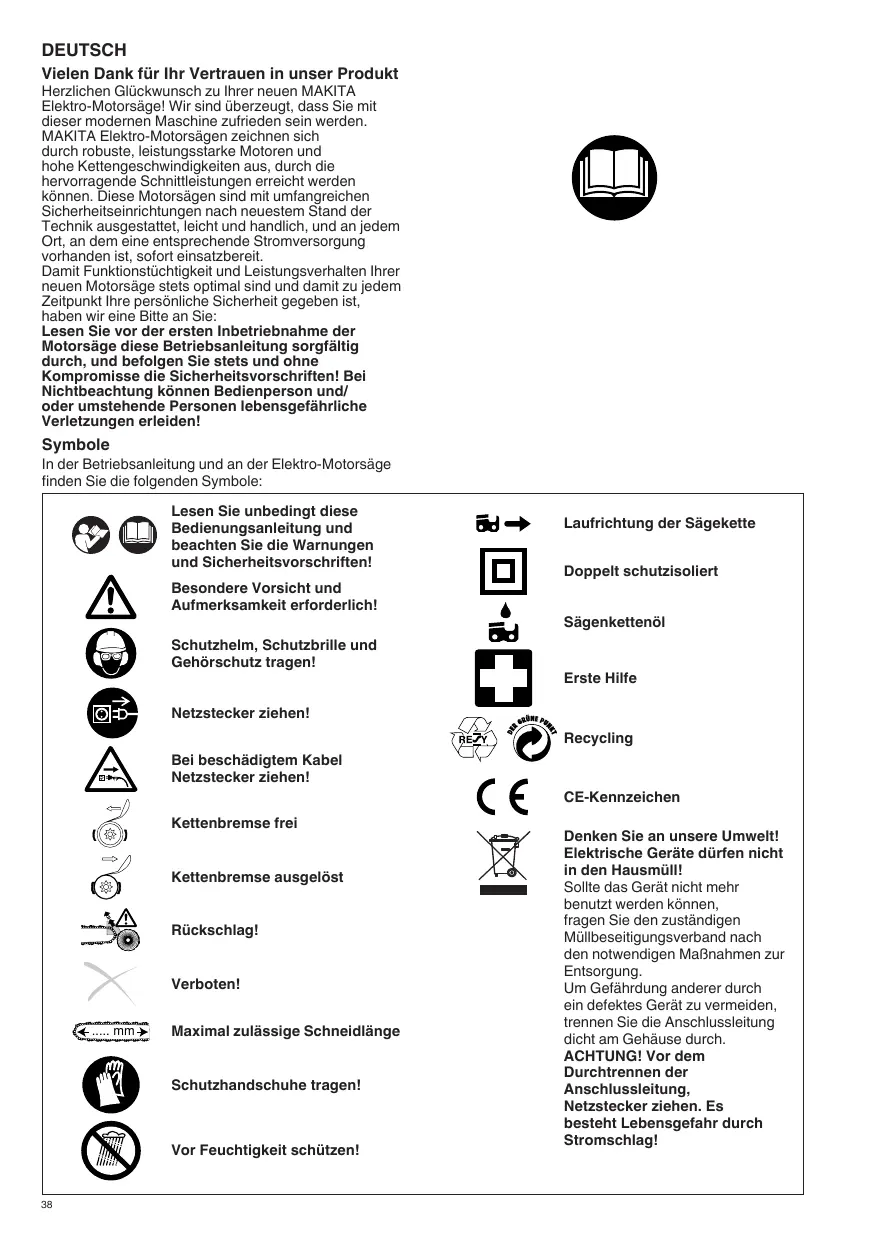

Symbole

In der Betriebsanleitung und an der Elektro-Motorsäge finden Sie die folgenden Symbole:

Lesen Sie unbedingt diese Bedienungsanleitung und beachten Sie die Warnungen und Sicherheitsvorschriften!

Besondere Vorsicht und Aufmerksamkeit erforderlich!

Schutzhelm, Schutzbrille und Gehorschutz/TRagen!

Netzsteckerziehen!

Bei beschädigtem Kabel Netzsteckerziehen!

Kettenbremse frei

Kettenbremse ausgelost

Rückschlag!

Verboten!

Maximal zulässige Schneidlänge

Schutzhandschuhe tragen!

Vor Feuchtigkeit schützen!

Laufrichtung der Sägekette

Doppelt schutzisoliert

Sagenkettenöl

ErsteHilfe

Recycling

CE-Kennzeichen

Denken Sie an unsere Umwelt!
Elektrische Geräte)dürfen nicht in den Hausmüll!

Soltte das Gerät nicht mehr benutzt werden können,\ fragen Sie den zuständigen Müllbeseitigungsvorband nach den notwendigen Maßnahmen zur Entsorgung.

Um Gefährung anderer durch ein defectes Gerät zu vermeiden, trennen Sie die Anschlussleitung dicht am Gehäuse durch.

ACHTUNG! Vor dem

Durchtrennen der

Anschlussleitung,

Netzsteckerziehen. Es

besteht Lebensgefahr durch

Stromschlag!

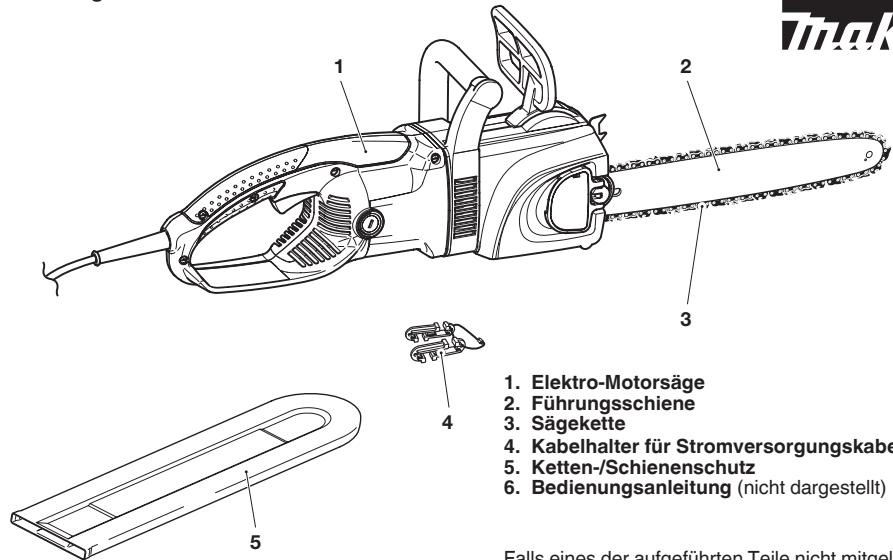

1. Elektro-Motorsäge
2. Führungsschiene
3. Sägekette
4. Kabelhalter für Stromversorgungskabel
5. Ketten-/Schienenschutz
6. Bedienungsanleitung (nicht darestellt)

Falls eines der aufgeführten Teile nicht mitgeliefert wurde, wenden Sie sichitte an ihren Handler.

EG-Konformitätserklarung

Wir, Makita Corporation als verantwortlicher Hersteller, erklaren, dass die folgenden Geräte der Marke Makita:

Bezeichnung des Geräts: Motor-Kettensäge

Nummer / Typ des Modells: UC3030A, UC3530A,

UC4030A, UC4530A, UC3530AP, UC4030AP

in Serienfertigung hergestellt werden und

den folgenden Richtlinien der Europäischen Union genügen:

2000/14/EC, 98/37/EC bis 28. Dezember 2009 und

2006/42/EC ab dem 29. Dezember 2009.

Außer dem werden die Geräte gemäß den folgenden

Standards oder Normen gefertigt:

EN60745

Die technische Dokumentation erfolgt durch unseren

Bevollmächtigten in Europa:

Makita International Europe Ltd.

Das Verfahren zur Konformitätsbewertung, vorgesehen

in 2000/14/EG, erfolgte in Übereinstimmung mit

Anhang V.

Gemessener Schalleistungspegel: 101,8 dB

Garantierter Schalleistungspegel: 103 dB

1. Januar 2009

Tomoyasu Kato

Direktor

Makita Corporation

These Elektro-Motorsäge darf ausschließlich für das Sagen von Holz verwendet werden. Diese Säge ist für das gelegentliche Schneiden von dūnnem Holz, das Pflegen von Obstbäumen, das Auslichten von Gehölzen, das Ausasten und das Ablängen von Hölzern vorgesehen.

Folgenden Personen ist der Umgang mit Motorsägen untersigt:

Personen, die nicht mit dieser Bedienungsanleitung vertraut sind, Kindern, Jugendlichen und Personen, die unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, ist der Umgang mit Motorsägen verboten.

Sicherheitshinweise zu Kettensagen:

Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Verbrautheit mit dem Gerat dazu verleiten, die Sicherheitsregeln für den Umgang mit der Kettensäge zu missachten. Wenn these Werkeug fahrlös oder nicht ordnungsgemäß verwendet wird, kann es zu schweren Verletzungen kommt.

1. Halten Sie mit allen Körperteilen Abstand zur Sägekette, wenn der Motor der Kettensäge lauft. Stellen Sie vor dem Starten der Kettensäge sicher, dass die Sägekette frei ist und keinerlei Gegenstände berührt. Beim Arbeitsen mit Kettensägen kann schon den kürzeste Moment an Unaufmerksamkeit zur einer Berührung zwischen Sägekette und Kleidung oder Körper führen.

2. Halten Sie die Kettensäge stets mit der rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff. Ein Erfassen der Kettensäge mit der linken Hand am hinteren Griff und mit der rechten Hand am vorderen Griff führt zu einer deutlich hohenen Verletzungsgefahr und hat zu unterbleiben.

3. Tragen Sie Schutzbrille und Gehorschutz. Außer dem wird das Tragen von Schutzausrüstung für Kopf, Höhe, Beine und Fußempfohlen. Bei geeigneter Schutzkleidung verringer sich das Verletzungsrisiko durch herumfliegende Sägeabfälle oder durch versehentlichen Kontakt mit der Sägekette.

4. Betreiben Sie die Kettensäge nicht auf einem Baum. Bei Benutzung einer Kettensäge auf einem Baum kann es zu Verletzungen kommt.
5. Achten Sie immer auf einen sicheren Stand, die Benutzung der Kettensäge ist nur dann zulässig, wenn Sie auf einer festen, sicheren und waagerechten Fläche stehen. Auf rutschigen und instabilen Standflächen, wie z. B. auf einer Leiter, konnen Sie das Gleichgewicht und die Kontrolle über die Kettensäge verlieren.
6. Achten Sie beim Sagen von unter Spannung stehenden Ästen auf ein mögliches Zurückschnellen. Wenn die Spannung im Holz frei wird, kann der Bediener der Säge vom unter Spannung stehenden Ast getroffen werden oder die Säge kann außer Kontrolle geraten.
7. Beim Sagen von Gebusch und jungen Bäumen ist besondere Vorsicht geboten. Die Sägekette kann das schlanke Material erfassen und in ihre Richtung peitschen oder Sie aus dem Gleichgewicht bringen.
8. Tragen Sie die Kettensäge immer ausgeschelt und am vorderen Griff und vom Körper entfern. Transportieren und lagern Sie die Kettensäge immer mit aufgesetztem Schutz über dem Sägeschwert. Durch einen sachgemäßen Umgang mit der Kettensäge können Sie eine Berührung der sich bewegenden Sägekette vermeiden.
9. Halten Sie die Anweisungen für Schmieren, Spannen der Kette und Austauschen von Zubehörteilen ein. Eine unsachgemäß geschmierte oder unsachgemäß gespannde Sägekette kann reißen oder einen Rückschlag verursachen.
10. Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl und Schmiermittel sind. Fettige oder olige Griffe sind schlupfrig, wodurch Sie die Kontrolle über die Säge verlieren können.
11. Schneiden Sie nur Holz. Verwenden Sie die Kettensäge ausschließlich für den vorgesehenen Zweck. Beispiel: Mit dieser Kettensäge ist das Schneiden von Kunststoffen, Ziegeln oder Baummaterialien, die nicht aus Holz sind, zu unterlassen. Die zweckentfremdete Verwendung der Kettensäge kann zu Gefahrensituationen führen.
12. Ursachen für Rückschlage und geeignete Vorkehrungen: Wenn die Nase oder die Spitze des Sägeschwerts ein Objekt berührt oder wenn sich das Holz in den Schmitt biegt und die Sägekette einklemmt, kann es zu einem Rückschlag kommt. Wenn die Spitze mit Gegenständen in Berührung kommt, kann es zu einer plötzlichen Bewegungsumkehrkommen, wodurch das Sägeschwert nach oben und in Richtung des Bedieners gestoßen wird. Wenn die Sägekette oben am Sägeschwert eingeklemmt wird, kann das Sägeschwert plötzlich nach hinten in Richtung des Bedieners gedrückt werden.
    All these Reactionen können zu einem Verlust der Kontrolle über die Säge und dadurch zu schweren Verletzungen führen. Verlassen Sie sich nicht

auschließlich auf die Sicherheitsvorrichtungen der Säge. Als Benutzer einer Kettensäge müssen Sie bezüglich Arbeitsschutz mehrere Dinge beachten: Rückschlag wird durch eine zweckent fremdete Nutzung des Werkzeugs und/oder unsachgemäß Bedienschrifte oder -umstände verursacht und kann durch die unter aufgeführten Maßnahmen vermieden werden:

• Halten Sie die Säge mit beiden Händen und mit festem Griff und legen Sie damit Finger und Daumen um die Griffe der Kettensäge, halten Sie Körper und Arme so, dass Sie Rückschlagkräften standhalten können. Bei sachgerechter Vorgehensweise kann der Bediener auf sichere Weise mit Rückschlagkräften umgeben. Lassen Sie die Kettensäge niemals einfach los.
• Beugen Sie sich nicht zuweit nach vorn und sagen Sie nicht über Schulterhöhe. Dadurch konnen unbeabsichtigte Berührungen der Schwertspitze mit Gegenständen vermieden werden. Außer dem kann die Kettensäge in unerwarteten Situationen better unter Kontrolle gehalten werden.
• Verwenden Sie ausschließlich die vom Hersteller vorgeschreibennen Ersatzschwerter und -ketten. Nicht zugelassene Ersatzschwerter und -ketten konnen zu einem Riss der Kette und/oder Rückschlag führen.
• Halten Sie die Vorschriften des Herstellers für das Scharfen und die Wartung der Sägekette ein. Bei Abskenken des Tiefenanschlags kann es zu higheren Rückschlagkräftenkommen.

Arbeitsschutz

Grundsätzliche Schutzmaßnahmen (Abb. 1)

• Zur Gewährleistung der sicheren Handhabung muss die Bedienperson unbedingt diese Betriebsanleitung lessen, um sich mit der Handhabung der Motorsäge vertraut zu machen. Unzureichend informierte Bedienpersonen können durch einen unsachgemäßen Umgang mit der Säge sich selbst und andere gefährden.
• These Elektro-Motorsäge sollenn nur an Personen verliehen oder sonstwie zur Nutzung überlassen werden, die nachweislich über eine entsprchende Ausbildung zum Führn von Motorsägen verfügbar. Überreichen Sie stets auch diese Bedienungsanleitung.
• Personen ohne Erfahrung im Umgang mit Motorsägen sollen den Handler um eine Grundeinweisung zum Umgang mit motorgetriebenen Sagen ersuchen, um sich mit der Verhaltensweise derartiger Maschinen vertraut zu machen.
• Üben Sie den Umgang mit der Motorsäge durch Ablängen von Rundholz auf einem Sägebock.
• Kindern und Jugendlichen unter 18 Jahren ist das Bedienen von Motorsägen untersagt. Jugendliche über 16 Jahre frei den Motorsage ausschiedlich zu Ausbildungszwecken und ausschiedlich unter Aufsicht eines zugelassenen Ausbilders.
  -BeimUmgangmitMotorsagen sind außersteVorsicht und hohe Aufmerksamkeit gefordert.

• Betreiben Sie Motorsägen nur, wenn Sie sich in guter körperslicher Verfassung befinden. Führten Sie alle Arbeitsschritte ruhig und umsichtig aus. Die Bedienperson ist gegenüber Dritten haftbar.

• Personen, die unter Einfluss von Alkohol, Drogen und/oder Medikamenten stehen, ist das Bedieren von Motorsägen streng verboten! (Abb. 2)

Persönliche Schutzausrüstung

Um Kopf, Augen, Hände und Fuß vor Verletzungen sowie das Gehör vor Schäden zu schützen, ist beim Arbeitsmen mit Motorsägen unbedingt die unter aufgeführte Schutzausrüstung zu tragen:
- Es ist geeignete Arbeitskleidung zu tragen, die am Körper anliegt, jedoch die Bewegungsfreiheit nicht einschränkt. Das Tragen von Schmuck oder Kleidung, der bzw. die sich in Büssen oder Gestrüppverfangen können, ist nicht zulässig.
- Der Der Schutzhelm (1) muss regelmäßig auf Beschädigungen überprüft und spätestens nach 5 Jahren ausgetauscht werden. Es)dürfen nur zugelassene Schutzhelme mit Prüfzeichen verwendet werden. Langes Haar ist durch ein Haarnetz zu bedecken. (Abb.3)
- Der Gesichtsschutz (2) des Schutzhelms schützt gegen Sagemehl und Holzpane. Der Gesichtsschutz ist beim Arbeitsmen mit Motorsägen vorgeschreiben und schützt vor Gesichts- und Augenverletzungen.
Das Tragen eines vorschriftsmäßigen Gehorschutzes (Kapselgehorschutz (3), Gehorschutzstöpsel usw.) ist vorgeschreiben. Oktavbandanalyse auf Anfrage.
Die Schnittschutzhose (4) besteht aus einer mehrschlichtigen Nylonfaserstruktur und schützt gegen Schnittte. Für viele Einsatzfälle ist diese Hose vorgeschreiben. Auf jeder Fall sollenn Sie beim Hantieren mit Motorsägen eine lange Hose aus festem Material tragen. (Abb. 4)
- Schutzhandschuhe (5) aus dickem Leder sind Bestandteil der vorgeschreibenben Ausrüstung und müssen dazu beim Arbeitsmen mit Motorsägen unbedingt getragen werden.
- Beim Arbeitsen mit Motorsägen ist das Tragen von Sicherheitsschuhen oder -stiefeln (6) mit rutschsicheren Sohlen, Stahlkappen und Schnittschutz vorgeschreiben. Sicherheitsschuhe mit Schnittschutz bieten Schutz vor Schnitten und einen sicheren Stand.

Inbetriebnahme

• Da der Motor nicht wassergeschützt ist, damit diese Elektro-Motorsäge nicht bei Regen oder in nassen oder feuften Umgebungen verwendet werden. (Abb. 5)
• Eine feuchte Elektro-Motorsäge darf nicht in Betrieb genommen werden.
• Vermeiden Sie Körperkontakt mit geerdeten Flächen.
• Betrieben Sie die Elektro-Motorsäge nicht in der Höhe entzündbarer Gase oder Staube. Es besteht Explosionsgefahr.
• Verlegen Sie das Stromversorgungskabel so, dass es sich zu jeder Zeit hinter der Bedienperson befindet. Sorgen Sie davon, dass das Kabel nicht eingeklemmt oder durch scharfkantige Objekte beschädigt werden kann. Verlegen Sie das Kabel so, dass es keine Personen gefährdet.
• Schlieben Sie das Kabel ausschließlich an vorschrifsmäßig installierte Steckdosen an. Stellen Sie sichere, dass die Netzspannung den Angaben auf dem Typenschild entspricht. Die Stromzuführ ist mit einer Leitungssicherung 16 A zu sichern. Wenn

die Säge im Freien betrieben wird, schlieben Sie die Säge an einen Fehlerstrom-Schutzschalter (FI-Schalter) an, der bei einem Differenzstrom von max. 30 mA auslöszt.

• Achten Sie darauf, dass das Verlängerungskabel einen ausreichenden Durchmesser aufweist. Bei Verwendung einer Kabeltrommel sollte das Kabel vollständig abgewickelt werden. Verwendten Sie ausschließlich Verlängerungskabel, die den Vorgaben unter „Technische Daten" entsprechen. Stellen Sie bei der Verwendung der Säge im Freien sichere, dass das Verlängerungskabel für die Verwendung im Freien zugelassen ist.
  Vor Beginn der Arbeiten ist die Elektro-Motorsäge entsprechend den Vorschriften auf ordnungsgemäß Funktion und Betriebssicherheit zu überprüfen.

Uberprüfen Sie insbesondere die Funktionstüchtigkeit der Kettenbremse, die korrekte Montage der Führungsschiene (Blatt, Schwert), die Sägekette auf vorschrittsmäßige Scharfung und Spannung, den Kettenraddeckel auf festen Sitz, den EIN-/AUS-Schalter auf Leichtgangigkeit, die Funktionstüchtigkeit der Sicherungstaste, Kabel und Stecker auf einwandfrei mechanischen Zustand und Handgriffe auf Sauberkeit und Trockenheit.

• Nehmen Sie diese Elektro-Motorsäge ausschließlich im vollständig montierten Zustand in Betrieb. Wenn Teile an der Motorsäge fehlen, ist der Betrieb der Motorsäge unzulässig.
• Entfernen Sie vor dem Einsatzen der Säge das Einstellwerkzeug.
• Während des Betriebs der Säge sind alle zur Säge gehörenden Schutzeinrichtungen zu verwenden.
• Stellen Sie sicher, dass sich keine Personen im Arbeitsbereich aufhalten. Dies gilt insbesondere für Kinder. Achten Sie auch auf Tiere im Arbeitsbereich. (Abb. 6)
• Achten Sie vor dem Einschalten der Motorsäge auf sicheren Stand.
• Halten Sie die eingeschaltete Motorsäge immer mit beiden Händen fest. Erfassen Sie den hinteren Griff mit der rechten Hand und den Bügelgriff mit der linken Hand. Umfassen Sie die Griffe fest mit dem Daumen. Schiene und Kette müssen damit vom Körperverweg gerichtet sein. (Abb. 7)
• Schalten Sie die Säge ausschließlich wie in dieser Anleitung vorgegeben ein. Überlasten Sie die Säge nicht. Wenn die Säge im angegebenen Leistungsbereich genutzt wird, lassten sich die Arbeiten better und sicherer ausführren.
• Schalten Sie die Säge sofort aus, wenn spürbare Veränderungen im Verhalten der Säge auftreten. ACHTUNG: Nach dem Loslassen des EIN-/AUS-Schalters lauft die Säge noch eine kurze Zeit nach (Nachlauf).
• Schützen Sie das Kabel vor Hitze, Öl und scharfen Gegenständen und Kanten.
• Verlegen Sie das Kabel so, dass es sich während der Arbeiten nicht in Åsten oder sonstigen Objekten verfangen kann.
• Wenn das Kabel während der Arbeiten beschädigt wird, ziehen Siesofar den Netzstecker. (Abb. 8)
• Wenn die Säge während der Arbeiten von Steinen, Nageln oder sonstigen harten Gegenständen getroffen wird, ziehen Sie sofort den Netzstecker und überprüfen Sie die Säge.
• Ziehen Sie unbedingt den Netzstecker, bevor

Sie die Spannung der Kette prüfen, die Kette nachspannen oder wechseln oder Fehlfunktionen beheben. (Abb. 9)

• Fehlfunktion der Säge
  Wartung
• OL nachfüllen
• Schärfen der Sägekette
• Pause
  Transport

• Feierabend

• Wenn Sie die Arbeiten beenden oder wenn Sie die Säge unbeaufsichtigt setzen, schalten Sie die Säge aus undziehen Sie den Netzstecker. Legen Sie die Elektro-Motorsäge an einem sicheren Ort ab, damit sich niemand an der Säge verletzen kann.

• Ziehen Sie vor den Auffullen des Oltanks unbedingt den Netzstecker. Rauchen und offene Flammen sind verboten.
• Vermeiden Sie Hautkontakt mit Mineralölprodukten. Tragen Sie beim Befüllen des Öltanks Schutzhandchuhe.
• Achten Sie darauf, dass kein Öl in das Erdreich gelangt (Umweltschutz). Verwenden Sie eine geeignete Unterlage.
• Reinigen Sie die Motorsäge sofort von verschütteten Öl.

Verhaltensregeln und Vorgehensweise für die Arbeiten

• Arbeitsen Sie niemals allein. Im Notfall muss Hilfe in der Nähe sein (in Rufweite).
• Halten Sie beim Sagen die Säge immer mit beiden Händen fest. Nur so konnen Sie die Säge sicher führen.
• Arbeitsen Sie mit der Elektro-Motorsäge nur bei gutten Sicht- und Lichtverhältnissen. Achten Sie auf rutschigen und feuchten Untergrund und auf Eis und Schnee (Rutschgefahr). Beim Arbeitsen auf frisch geschätttem Holz (Rinde) ist die Rutschgefahr entsprechend hoch.
• Arbeitsen Sie niemals auf nicht stabilen Flächen.
  Stellen Sie safer, dass sich im Arbeitsbereich keine Hindernisse befinden, über die Sie stolpern können.
  Achten Sie jederzeit auf sicheren und festen Stand.
• Sagen Sie niemals über Schulterhöhe.
• Sagen Sie niemals auf einer Leiter. (Abb. 10)
• Klettern Si niemals auf Bäume, um Dort Arbeiten mit der Elektro-Motorsäge auszuführen.
• Beugen Sie sich beim Sägen niemals zuweit vor.
• Führn Sie die Elektro-Motorsäge so, dass sich Ihr Körper außerhalb des verlangerten Schwenkbereichs der Säge befindet. (Abb. 11)
• Diese Elektro-Motorsäge darf ausschließlich für das Sagen von Holz verwendet werden.
• Achten Sie daraufuf, dass die laufende Sägekette nicht den Untergrund berührt. Wenn Sie direkt auf dem Boden liegenden Holz sagen, drehen Sie das Holz vor dem kompletten Durchschnitten, um ein Sägen in den Untergrund zu vermeiden.
• Säubern Sie den Arbeitsbereich von Fremdkörpersn wie Sand, Steine, Nagel usw. Durch derartige Dinge kann die Schiene beschädigt werden und es kann zu einem gefährlichen Rückschlag kommt.
• Verwenden Sie zum Sägen von Schnittholz und dunnem Gehölz eine sichere Auflage (Sägebock,12). Verwenden Sie zum Sägen von Schnittholz undkleineren Stücken eine sichere Auflage (Sägebock 12). Sägen Sie niemals gestapeltes Holz!

Lassen Sie Schnittholz nicht durch andere Personen festhalten, und sichern Sie Schnittholz nicht mit dem Fuß!
- Rundholzer mussen geschichert werden.
- Arbeitsen Sie an Hängen immer in Richtung hangabwärts.
Zum Ausführren von Ablängschnitten muss der Krallenanschlag (Z, Abb. 12) am zu schneidenden Holz angesetzt werden.
- Setzen Sie vor dem Ausführren eines Ablängschnittes den Krallenanschlag fest am zu schneidenden Holz an, nur so kann das Holz von der laufenden Kette durchtrennt werden. Heben Sie dazu die Elektromotorsäge am hinteren Griff an und führen Sie die Säge am Bügelgriff. Der Krallenanschlag dient bereits als Drehpunkt. Führten Sie den Schnitt aus, indem Sie den Bügelgriff nach unten drücken und damit die Motorsäge gleichzeitig nach halten ziehen. Setzen Sie den Krallenanschlag etwas tiefer an und haben Sie die Säge wieder am hinteren Griff an.
- Ziehen Sie die Motorsäge nur bei laufender Sägekette aus dem Holz.
- Beim Ausfuhren mehrerer Schnitte muss die Motorsäge zwischen den Schnitten ausgeschaltet werden.
- Stech- und Längsschnittte)durfen nur von entsprechend ausgebildeten Personen ausgewührt werden (hohe Gefahr von Rückschlagen).
- Setzen Sie zum Ausführren von Längsschnitten (Abb. 13) die Sägekette imkleinstmölichen Winkel an. Gehen Sie bei derartigen Schnitten außerst vorsichtig vor, da der Krallenanschlag nicht genutzt werden kann.
- Wenn beim Schneiden mit der Schienenoberseite die Sägekette einklemmt, kann die Motorsäge plözlich in Richtung Bedienperson gestoßen werden. Schneiden Sie daher möglichst mit der Schienenunterseite. Wenn beim Schneiden mit der Schienenunterseite die Sägekette einklemmt, wird die Motorsäge vom Körper der Bedienperson weg in Richtung Holz gezogen. (Abb. 14)
- Wenn das zu schneidende Holz Mechanisch unter Spannung steht (Abb. 15), schreiben Sie zuerst die unter Druckbelastung stehende Seite (A). Führten Sie anschließend den Trennsschnitt auf der unter Zugbelastung stehenden Seite (B) aus. Bei dieserer Vorgehensweise wird ein Einklemmen der Führungsschiene vermieden.
- Gehen Sie beim Schneiden von gesplittertem Holz äußert vorlich vorg. Abgeschnittene Holzstücke können mit gerissen werden (Verletzungsgefehr).
- Verwenden Sie die Motorsäge niemals zum Abhebel oder Entfernen von Holzstücken oder anderen Gegenständen.
- Beim Ausführren von Schnitten zum Lösen von mechanischen Spannungen sollen die Motorsägemöglichst am Baumstamm abgestützt werden (Rückschlaggefahr).
Sägerarbeiten an mechanisch verspannten Holzern)durfen nur von entsprechend ausgebildeten Personen ausgeführten werden. Es besteht hohe Verletzungsgefahr.
- Achten Sie auf mechanisch verspannte Äste.
Durchtrennen Sie freihangende Äste nicht von unter.
- Führer Sie Schnitte zum Lösen von Mechanischen Spannungen niemals auf dem Baumstamm stehend aus.

• Verwenden Sie diese Elektro-Motorsäge nicht für Forstarbeiten z. B. für das Fällen von Bäumen oder für Schnitte zum Lösen von mechanischen Spannungen. Für diese Art von Arbeiten muss die Bedienpersone eine hohe Bewegungsfreiheit haben und besondere Arbeitsschutzvorschriften einhalten. Dies ist aufgrund des Stromversorgungskabels nicht gewährleistet.

VORSICHT:

Das Fällen und das Entasten von Bäumen)dürfen nur von entsprechend ausgebildeten Personen ausgeführten werden! Es besteht hohe Verletzungsgefahr! Halten Sie die örtlich geltenden Bestimmungen ein.

• Vor dem Fallen eines Baumes ist Folgendes Sicherzustellen:

a) Es dürfen sich nur die direkt mit dem Fällen des Baumes beschäftigten Personen im Arbeitsbereich aufhalten.
b) Alle mit dem Fällen beschäftigen Personen müssen einen hindernisfreien Fluchtweg haben (der Fluchtweg sollene um ca. 45^ nach halten von der Fallrichtung veg verlaufen). Bedenkem Sie die höhere Stolpergefahr durch Elektrokabel!
c) Der unterne Teil des Baumstamms muss frei von Fremdkörpm, Unterholz und Åsten sein. Achten Sie auf sicheren Stand (Stolpergefahr).
d) Der nachste Arbeitsplatz muss mindestens 2 1/2 Baumlängen entfern sein (Abb. 16). Überprüfen Sie vor dem Fällschnitt die Fällrlichtung und stellen Sie sicher, dass sich in einem Umkreis von 2 1/2 Baumlängen keine anderen Personen oder Gegenstände befinden (Abb. 16).

←=Fällrichtung
= Gefahrenbereich
= Fluchtweg

• Beurteilen des Baumes:
  Hängerichtigung - lose oder)durre Aste - Höhe des Baumes - natürliche Neigung - ist der Baum morsch?
• Achten Sie auf Windrichtung und Windstärke. Führten Sie bei stark böigem Wind keine Fällarbeiten aus.
• Beisagen von Wurzelanläufen:

Beginnen Sie an der stärksten Wurzel. Führn Sie zuerst den senkrechten Schnitt und dann den waagerechten Schnitt aus.

• Anlagen des Fallkerbs (A, Abb. 17):
  Der Fallkerb gibt dem Baum Fallrichtung und Führung. Der Kerb wird senkrecht zur Fallrichtung und auf 1/5 bis 1/3 des Durchmessers des Stamms in den Baum eingebracht. Führn Sie den Schnitt möglichst nah am Boden aus.
• Korrekturen am Fallkerb sind über die gesamte Breite des Kerbs nachzuschneiden.
• Setzen Sie den Fällschnitt (B, Abb. 18) über der Unterkante (D) des Kerbs an. Der Fällschnitt muss exact waagerecht ausgeführrt werden. Der Abstand zwischen beiden Schnitten muss ca. 1/10 des Stammdurchmessers betragen.
• Das Material zwischen den beiden Schnitten (C) dient als Scharnier. Schneiden Sie den Baum niemals vollständig durch, da der Baum sonst vollig unkontrolliert fällt. Treiben Sie rechtzeitig Fällkeile in den Schnitt ein. (B, Abb. 18)
• Als Fällkeile)dürn ausschließlich Keile aus Kunststoff oder Aluminium verwendet werden. Verwenden Sie keine Stahlkeile.
• Stellen Sie sich beim Ausführren des Fällschnitts immer seitlich darüber den fallenden Baum.
• Achten Sie beim Zurückgehen nach dem Fällschnitt

auf fallende Aste.

• Beim Arbeitsen am Hang muss sich die Bedienperson der Elektro-Motorsäge immer oberhalb oder bereits unter dem zu fällenden Baum bzw. des gefällten Baums aufhalten.
• Achten Sie auf Baumstämme, die auf Sie zurollen können.

Rückschlag

• Beim Arbeitsen mit Motorsägen kann es zu einem gefährlichen Rückschlagen (Kickback) der Säge kommt.
• Rückschlag tritt auf, wenn die Spitze der Schiene (insbesondere das obere Viertel) versehentlich mit Holz oder einem sonstigen festen Object in Berührung kommt. (Abb. 19)

• In ceses Situation wird die Elektro-Motorsäge ohne Kontrolle und mit hoher Energie in die Richtung der Bedienperson geschleudert (Verletzungsgefahr). Um ein derartiges Rückschlagen zu vermeiden, halten Sie die folgenden Anweisungen ein:

• Setzen Sie niemals das Schierenende an, um einen Schnitt zu beginnen. Achten Sie immer auf das Schierenende.

• Sagen Sie niemals mit dem Schienenende. Gehen Sie beim weiteren Ausführren des Schnitts vorsichtig vor.
• Ein Schnitt muss immer mit laufender Sägekette angesetzt werden.
• Stellen Sie sicher, dass die Sägekette ordnungsgemäß geschäft ist. Achten Sie insbesondere auf die Höhe des Tiefenbegrenzers (detailed Informationen finden Sie in Kapitel „Schäften der Sägekette").
• Schneiden Sie niemalsGLEICHZEITIG mehrere Aste. Achten Sie beim Schneiden eines Astes darauf, dass die Motorsäge keinen anderen Ast berhurt.
• Achten Sie beim Ablängen eines Stamms auf benachbarte Stämme. Es wird die Benutzung eines Sagebocks empfohlen.

Transport und Lagerung

• Tragen Sie die Elektro-Motorsäge am Bügelgriff. Die Führungssschiene zeigt nach hintern. Tragen oder transportieren Sie die Kettensäge niemals mit laufender Sägekette.
  Tragen Sie die Elektro-Motorsäge niemals am Stromversorgungskabel. Ziehen Sie den Stecker nicht durch Ziehen am Kabel aus der Steckdose.
• Wenn Sie während der Arbeiteten ihren Standort wechseln, schalten Sie die Elektro-Motorsäge aus und aktivieren Sie Kettenbremse, um ein ungewoltes Anlaufen der Sägekette zu verhindern.
• Beim Transport der Elektro-Sögekette über eine langere Wegstrecke ist unbedingt der Netzstecker zuziehen und der Schienenschutz aufzusetzen. (Abb. 20)
• Achten Sie beim Transport der Motorsäge in einem Kraftfahrzeug darauf, dass die Säge sicher stehen, damit kein Öl auslaufen kann.
• Bewahren Sie die Motorsäge in einem sicheren, trockenen und abschiedbaren Raum und außerhalb der Reichweite von Kindern auf. Die Motorsäge damit nicht im Freien aufbewahrt werden.
• Wenn Sie die Motorsäge für einen längeren Zeitraum einlagern oder als Frachtgut versenden möchten, ist der Öltank vollständig zu leeren.
• Lagern und transportieren Sie Sägekettenöl ausschließlich in zugelassenen und ordnungsgemäß

beschriften Behältern.

Wartung

• Schalten Sie die Elektro-Motorsäge vor dem Ausführren von Wartungsarbeiten aus,ziehen Sie den Netzstecker aus der Steckdose und sichern Sie den Netzstecker vor unbefugtem Einstecken. (Abb.21)

• Stellen Sie vor Beginn der Arbeitsen sichere, dass die Säge den Arbeitsstschutzvorschriften genugt. Kontrollieren Sie insbesondere Kettenbremse und Nachlaufbremse. Stellen Sie sichere, dass die Säigkeit immer ordnungsgemäß geschärft und gespannt ist. (Abb. 22)

• Lassen Sie Kettenbremse und Nachlaufbremse regelmäßiger überprüften (siehe „Kettenbremse, Auslaufbremse").
• Überprüfen Sie das Stromversorgungskabel regelmäßig auf Beschäftigungen.
• Reinigen Sie die Elektro-Motorsäge regelmäßig.
• Lassen Sie ein beschädigtes Kunststoffgehäuse unverzüglich durch eine Fachkraft reparieren.
• Überprüfen Sie den Tankdeckel regelmäßig auf Dichtheit.
• Arbeitsen Sie nicht mit der Säge, wenn der EIN-/AUS-Schalter defekt ist. Lassen Sie die Säge von einer Fachkraft reparieren.

Beachten Sie die relevanten Anweisungen zum Arbeitschutz, die von den entsprachenden Berufsorganisationen und Versicherungsunternehmen herausgebracht werden.

Nehmen Sie keine technischen Veränderungen an der Motorsäge vor. Bei technischen Veränderungen ist der Arbeitsschutz nicht mehr gewährleistet.

Nehmen Sie nur Wartungs- und Reparaturarbeiten vor, die in der Bedienungsanleitung erläutert sind.

Alle darüber hinausgehenden Arbeiten müssen vom MAKITA Service ausgeführrt werden. (Abb. 23)

Verwenden Sie ausschließlich Originalersatzteile und Originalzubehör von MAKITA.

Bei Verwendung von Ersatzteilen und Zubehör anderer Hersteller oder anderer Kombinationen und Längen für Schiene/Kette besteht eine sehr hohe Unfallgefahr. Für Unfälle und Schäden, die aus der Verwendung von Sägeketten/Führungsschienen oder Zubehörteilen resultieren, die nicht von MAKITA zugelassen wurden, übernimmt MAKITA keinerlei Haftung.

ErsteHilfe(Abb.24)

Stellen Sie sichere, dass ein vorschrifsmäßiger Erste-Hilfe-Kasten am Arbeitsplatz vorhanden ist. Füllen Sie aus dem Erste-Hilfe-Kasten entnommene Artikel sofort wieder auf.

Machen Sie folgende Angaben, wenn Sie Hilfebenötigen:

• Ort des Unfalls
• Was ist passiert
• Anzahl der verletzten Personen
• Art der Verletzungen
• Ihr Name.

HINWEIS:

Werden Personen mit schlechter Durchblutung zu oft zu starken Vibrationen ausgesetzt, kann es zu Schädigungen von Blutgefäßen und/oder Nervensystem kommt.

Folgende Symptome können durch Vibrationen an Fingern, Händen oder Handgelenken auftreten: „Einschläfen“ von Körperteilen (Benommenheit), Kriibeln, Schmerz, Stechen, Veränderung von Hautfarbe oder Haut. Falls eines dieser Symptome auftritt, suchen Sie einen Arzt auf!

Technische Daten		UC3030A	UC3530A / AP	UC4030A / AP	UC4530A
Kettentyp		092
Kettenteilung	inch	3/8"
Schnittlänge	cm	30	35	40	45
Kettengeschwindigkeit	m/s	13,3
Schallleistungspegel Lw av (1) dB (A) nach EN 60745-2-13		101,8
Schaldruckpegel Lpav (1) dB (A) am Arbeitsplatz nach EN 60745-2-13		90,8
Schwingungsbeschleunigung (2)a,h,w av nach EN 60745-2-13
- Bügelgriff m/s2		4,7
- Hinterer Griff m/s2		5,6
Ölpumpe		automatisch
Fassungsvermögen Öltank ml		140
Kraftübertragung		direkt
Überlastungsschutz		elektrisch
Kettenbremse		manuelle Auslösung
Nachlaufbremse		elektrisch
Gewicht (Gewicht entsprechend EPTA-Verfahren 01/2003)	kg	5,0	5,1	5,2	5,3
Schutzisolierung		Klasse II (doppelt schutzisoliert)
Verlägerungskabel (nicht im Lieferumfang)		DIN 57282/ HO 7RN-FL= 30 m max., 3 x 1,5 mm2

(1): Abweichung K = 1 dB (A), (2): Abweichung K = 1,5 ~m / s^2

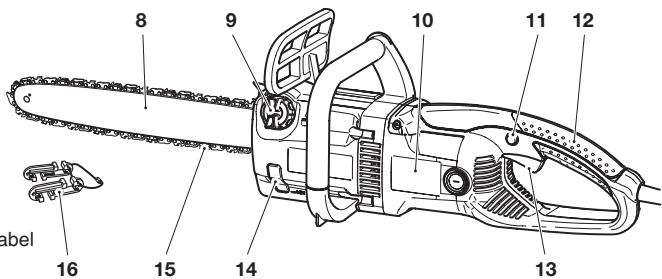

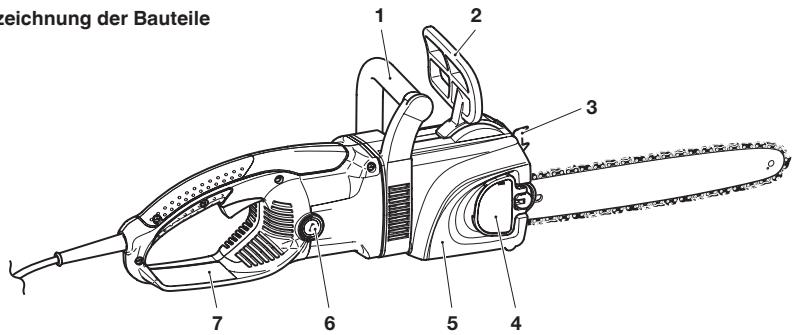

Bezeichnung der Bauteile

1 Bügelgriff
2 Handschutz (Auslöser für Kettenbremse)
3 Krallenanschlag
4 Schnellverschluss für Kettenraddeckel
5 Kettenraddeckel, Kettenbremse
6 Abdeckung Kohlebürste
7 Handschutz fur hinteren Griff
8 Führungsschiene
9 Oltankdeckel
10 Typenschild
11 Sicherungstaste
12 Hinterer Griff
13 EIN-/AUS-Schalter
14 Schauglas fur Olfullstand
15 Sägekette
16 Kabelhalter für Stromversorgungskabel (Zugentlastung)

INBETRIEBNAHME (Abb. 25)

VORSICHT:

Ziehen Sie vor Arbeiten an Führungssschiene und Sägekette den Netzstecker aus der Steckdose, undziehen Sie Schutzhandschuhe an.

VORSICHT:

Schalten Sie die Elektro-Motorsäge nurein, nachdem Sie die Säge vollständigzusammengebaut und überprüft haben!

Anbringen von Führungsschiene und Sägekette (Abb. 26)

Legen Sie die Elektro-Motorsäge auf einer stabilen Fläche ab und führen Sie die folgenden Schritte aus, um Führungssschiene und Sägekette anzubringen: Lösen Sie die Kettenbremse. Ziehen Sie dazu den Handschutz (1) in Pfeilrichtung. Klappen Sie den Kettenrad-Schnellspanner (2) nach oben. (Abb. 31)

Drucken Sie den Schnellverschluss des Kettenraddeckels fest entgegen der Federspannung und drehen Sie den Schnellverschluss langsam entgegen der Uhrzeiterrichtung, bis Sie fühlen, dass der Schnellverschluss greift. Halten Sie den Schnellverschluss gedrückt und drehen Sie den Schnellverschluss so welt wie möglich entgegen der Uhrzeiterrichtung.

Geben Sie den Schnellverschluss des Kettenraddeckels frei (nicht mehr drucken) und drehen Sie den Schnellverschluss in Uhrzeitigerrichtung in seine ursprüngliche Position. Wiederholen Sie diesen Vorgang, bis der Kettenraddeckel (3) abgeschraubt ist. Ziehen Sie den Kettenraddeckel (3) leicht an,ziehen Sie die hinteren Halterungen (4) hersa undnehmen Sie den Kettenraddeckel ab.

Setzen Sie die Führungsschiene (7) an und drucken Sie die Schiene gegen das Kettenrad (6). (Abb. 27)

Legen Sie die Sägekette (9) auf das Kettenrad (6) auf. Legen Sie die Sägekette mit der rechten Hand in die obere Führungsnut (8) der Führungsschiene ein. (Abb.28)

Die Schneiden der Sägekette müssen abide auf der Führungsschiene in Pfeilrichtung zeigen!

Drucken Sie die Führungsschiene mit der linken Handleitung gegen den Halter am Gehäuse und legen Sie die Säigkeitette (9) um den Umlenkstern (10) der Führungsschiene. Ziehen Sie darauf die Säigkeitette etwas in die durch den Pfeil angegebene Richtung. (Abb. 29)

Richten Sie die Öffnung im Kettenraddeckel zum Gewindestift (11) aus.

Drehen Sie die Kettenspannschaube (Abb. 32/14), um den Kettenspannstift (12) mit der Öffnung in der Führungsschiene auszurichten. (Abb. 30)

Drücken Sie den Kettenraddeckel (3) zuerst in die Halterung (13) und anschließend auf den Gewindestift (Abb. 30/11). (Abb. 31)

Spannen der Sägekette (Abb. 32)

Drücken Sie den Schnellverschluss (2) des Kettenraddeckels fest ein und drehen Sie den Schnellverschluss darauf geichzeitig in Uhrzeigerrichtung, um den Kettenraddeckel (3) anzuschrauben, ziehen Sie den Deckel jedoch noch nicht fest.

Heben Sie die Spitze der Führungsschiene etwas an und drehen Sie den Kettenspanner (14) in Uhrzeigerrichtung, bis die Sägekette in der Führungsnut an der Unterseite der Führungsschiene sitzt (siehe Kreismarkierung).

Drücken Sie den Schnellverschluss (2) des Kettenraddeckels hinein undziehen Sie den Verschluss in Uhrzeiterrichtung fest.

Geben Sie den Schnellverschluss (2) des Kettenraddeckels frei (nicht mehr drucken), der Verschluss kann sich frei drehen. Klappen Sie den Verschluss wie in der Abbildung dargestellt ein.

(Abb. 33)

Überprüfen der Kettenspannung (Abb. 34)

Die Kette ist ordnungsgemäß gespannt, wenn sie an der Unterkante der Führungsschiene anliegt und von Hand ohne Kraftaufwand ca. 2 bis 4 mm von der Führungsschiene abgezogen werden.

Kontrollieren Sie die Kettenspannung regelmäßige neue Ketten werden bei Gebrauch meinst etwas länger! Eine Kontrolle der Kettenspannung darurbei ausgeschaltetem Motor und gezogenem Netzstecker erfolgen. Wenn die Kette zu locker ist: Losen Sie den Schnellverschluss des Kettenraddeckels um ca. eine Vierteldrehung. Spannen Sie die Kette wie unter „Spannen der Sägekette“ erlautert.

TIPP:

Arbeiten Sie abwechselnd mit 2 oder 3 verschiedene Sägeketten, damit sich Ketten, Kettenrad und Laufflächen der Führungsschiene gleichmäßig abnutzen.

Um eine gleichmäßige Abnutzung der Führungsnut in der Führungsschiene zu erreichen, sollte die Führungsschiene bei jedem Kettenwechsel umgedreht werden.

Kettenbremse (Abb. 35)

These Modelle sind seriennmig mit einer Kettenbremse ausgestattet. Wenn ein Ruckschlag aufgrund der Berührung der Schienenspitze mit Holz kommt (siehe SICHERHEITSVORSCHRIFTEN), wird durch die Berührung des Handschutzes mit dem Handrücken die Kettenbremse ausgelost.

Die Kette wird in Sekundenbruchteilen gestopt.

Nachlaufbremse

Die Elektro-Motorsäge ist serienmäßig mit einer Nachlaufbremse ausgestattet.

Die Nachlaufbremse sorgt davon, dass beim Loslassenden des EIN-/AUS-Schalters die Kette sofort stoppt und keine Gefahr durch Nachlaufen darstellt.

Das Testen der Nachlaufbremse wird weiter unter erlautert.

Wartung von Kettenbremse und Nachlaufbremse (Abb. 36)

Die Bremssysteme sind sehr wichtige Sicherheitseinrichtungen und unterliegen wie alle anderen Bauteile einem gewissen Verschleib. Die regelmäßige Inspektion und Wartung ist für ihre persönliche Sicherheit von besonderer Bedeutung. Diese Arbeiteten müssen unbedingt von Fachkräften eines MAKITA Service-Zentrums ausgeführten werden.

Aktivieren der Kettenbremse (Bremsen) (Abb. 37)

Drücken Sie mit der linken Hand den Handschutz (1) in Richtung Spitze der Führungsschiene (Pfeil 2).

LösenerKettenbremse

Ziehen Sie den Handschutz (1) in ihre Richtung (Pfeil 3), bis Sie fühlen, dass der Handschutz einrastet. Die Bremse ist nun gelöst.

Hinweis:

Beim Auslösen der Kettenbremse wird auch die Stromzufahr zum Motor unterbrochen. Das Testen der Kettenbremse wird weiter unten erläutert.

Sägekettenöl (Abb. 38)

Verwenden Sie für die Schmierung von Sägekette und Schiene ein Spezialöl mit Haftadditive. Haftadditive vermindern das Verschleudern des Öl's von der Sägekette betrachtlich.
Verwenden Sie keine Mineralöle. Aus Gründen des Umweltschutzes ist die Verwendung von biologisch abbaubaren Öln vorgeschrieben.
Das von MAKITA vertreibene Sägekettenöl mit dem Namen BIOTOP besteht aus speziellen Pflanzenöl und ist zu 100% biologisch abbaubar. Dem Öl BIOTOP wurde der „Blaue Engel" für besondere Umweltverträglichkeit (RAL UZ 48) verliehen.
Das Öl BIOTOP kann entsprechend des Bedarfs in den folgenden Packungsgroßen bezogen werden:

1 Liter

Bestellnummer 980 008 610

5 Liter

Bestellnummer 980 008 611

Biologisch abbaubare Öle sind nur für eine gewisse Zeit stabil. Derartige Öle sollenen innerhalb von 2 Jahren ab Herstellungsdatum (auf der Verpackung aufgedruckt) verbraucht werden. (Abb. 39)

Wichtiger Hinweis zu biologisch abbaubaren Kettenölen

Wenn Sie die Säge länger eit nicht benutzemöhren, leeren Sie den Öltank und fülren Sie eine geringe Menge an herkömmlichem Motorenöl (SAE 30) ein undleen Sie die Säge anschließende eine kurze Zeit laufen. Dies ist notwendig, um das verbliebene biologisch abbaubare Öl aus Tank und Ölsystem und von Kette und Schiene zu halten, da die meisten derartigen Öl dazu neigen, mit der Zeit klebrige Rückände zu bilden, durch die Ölpumpe und andere Teile beschädigt werden konnen. Füllen Sie vor dem nachsten Verwenden der Säge wieder BIOTOP-Kettenöl in den Tank. Schäden, die durch das Verwenden von Altöl oder ungeeignetem Kettenöl entstanden sind, fallen nicht unter die Produktgarantie und die Produktgarantie gehen verloren. Ihr Handlver wird Sie über die Verwendung von Kettenöl informieren.

Verwenden Sie niemals Altö! (Abb. 40)

Altöl ist extrem umweltschädlich.

Altö enthalt hohe Mengen an krebserzeugenden Substanzen.

Die Rückstände in Altol führen zu hohem Verschleib an Ölpumpe, Sägekette und Führungsschiene.

Schäden, die durch das Verwenden von Altöl oder ungeignetem Sägekettenöl entstanden sind, fallen nicht unter die Produktgarantie und die Produktgarantie gehen verloren.

Ihr Handlcr wird Sie uber die Verwendung von Sageketten oInformieren.

Vermeiden Sie, dass Öl auf die Haut oder in die Augen gelangt! (Abb. 41)

Sowohl Mineralölprodukte als auch biologische Öle schädigden die Haut. Wenn Haut über länger Zeit wiederholt mit derartigen Substanzen in Kontakt kommt, trocknet die Haut aus. Dies kann(CHI)chiedenste Hautkrankheiten zur Folge haben. AuBerdem wurde von allergischen Reaktionen berichtet.

Bei Kontakt mit Öl konnen Augenirritationen auftreten. Falls Öl in ein Auge gelant, spulen Sie das Auge sofort mit klarem Wasser aus. Wenn Sie auch nach dem Aussprülen Augenbeschwerden versprüren, suchen Sie einen Arzt auf.

Auffullen des Oltanks (Abb. 42)

Vorher Motor ausschalten und Netzsteckerziehen!

• Reinigen Sie den Öltank um den Verschluss herum, um das Eindringen von Schmutz in den Tank zu verhindern.
• Schrauben Sie den Tankverschluss (1) ab und fullen Sie Kettenöl auf, bis der Ölstand die weitere Kante des Aufüllstutzens erreicht.
• Schrauben Sie den Tankverschluss wieder fest ein.
• Entfernen Sie übergelaufenes Öl sorgfältig.

Wichtig! (Abb. 43)

Vor der Erstbenutzung der Säge muss das gesamte Ölsystem vollständig gefüllt werden, bis das Kettenöl die Kette und die Führungsschiene ausreichend schmiert.

Dies kann bis zu zwei Minuten dauern.

• Der Ölstand kann im Schauglas (2) überprüft werden.

Um eine ausreichende Schmierung der Sägekette sicherzustellen, muss sich immer genügd Öl im Tank befinden.

Schmieren der Sägekette (Abb. 44)

Vorher Motor ausschalten und Netzsteckerziehen!

Um einen problemlitten Betrieb der Ölpumper zu gewährleisten, müssen Ölzuführungsnut (3) und Oleintrittsöffnung (4) der Führungsschiene in regelmäßigen Abständen gereinigt werden.

Hinweis:

Nach dem Ausschalten der Säge tropf für eine kurze Zeit restliches Kettenöl aus dem Ölsystem und von Führungsschiene und Kette. Das ist normal und stellt kein den Defekt dar!

Stellen Sie die Säge auf eier geeigneten Fläche ab.

Anschlieben der Säge an die Stromversorgung (Abb. 45)

VORSICHT!

Bevor Sie die Säge an die Stromversorgung anschließen, überprüften Sie immer, ob der EIN-/ AUS-Schalter (1) nach demücken und Loslassen

seltstätig in die Position AUS zusammen. Ist dies nicht der Fall, schlieben Sie die Säge unter keinen Umständen an die Stromversorgung an - stecken Sie den Stecker nicht in eine Steckdose. Bringen Sie die Säge in ein MAKITA Servicezentrum, bevor Sie mit oder an der Säge arbeiten.

Befestigen Sie Verlängerungskabel und Stromversorgungskabel der Säge im Kabelhalter (2). Stecken Sie den Stecker (3) der Säge in die Steckdose des Verlängerungskabels (4).

Einschalten des Motors (Abb. 46)

• Schlieben Sie die Säge an die Stromversorgung an.
• Halten Sie die Motorsäge beim und nach dem Einsatzen immer mit beiden Händen fest. Erfassen Sie den hinteren Griff mit der rechten Hand und den Bügelgriff mit der linken Hand. Umfassen Sie die Griffe fest mit dem Daumen. Die Schiene und Kette)dürfen keine Gegenstände berühren.
• Drücken Sie zuerst die Sicherungstaste (5) und anschließend den EIN-/AUS-Schalter (1). Lassen Sie dann die Sicherungstaste (5) wieder los.
• Achtung: Die Kette lauft sofort an. Halten Sie den EIN-/AUS-Schalter solange gedrückt, wie der Motor laufen soll.

VORSICHT

Arretieren Sie den EIN-AUS-Schalter niemals in der Position EIN.

Ausschalten des Motors

• Lassen Sie den EIN-/AUS-Schalter (1) los.
  HINWEIS:

Beim Auslösen der Kettenbremse wird auch die Stromzufuhr zum Motor unterbrochen. Wenn die Säge beim Betätigten des EIN-/Aus-Schalters (1) nicht startet, muss möglicherweise die Kettenbremse gelöst werden.

• Ziehen Sie den Handschutz (6) fest in die Richtung des Pfeils, bis Sie ein Einrasten spuren. (Abb. 47) Wichtig:

These Modèle sind mit einem Anlaufstrombegrenzer ausgestattet. Diese Elektronik verhindert ein allzu abruptes Anlaufen des Elektromotors.

Überstrom-Schutzschalter: Wenn die Stromstärke durch die Säge den zulässigen Wert überschreitet, wird die Stromversorgung des Motors automatisch getrennt. Dadurch werden ein Überhitzen den Motors und die damit verbundenen Schäden verhindert. Um die Säge wieder zu starten, setzen Sie den EIN-/AUS-Schalter los und drücken Sie den Schalter erneut.

VORSICH: Wenn die Säge wiederholt durch den Überstrom-Schutzschalter ausgeschaltet wird, verwenden Sie die Säge nicht mehr. Wenden Sie sich an en MAKITA Servicezentrum.

Überprüfen der Kettenbremse (Abb. 48)

Überprüfen Sie vor dem Beginn der Sägerarbeiten immer erst die Kettenbremse!

• Starten Sie den Motor wie erlautert (achten Sie auf sicheren Stand und stellen sie die Säge so auf dem Boden ab, dass die Führungssschiene nichts berührt).
• Erfassen Sie mit einer Hand fest den Bügelgriff und mit der anderen Hand den hinteren Griff.

• Schalten Sie die Motor ein und drucken Sie den Handschutz (1) mit dem Handrücken in die Richtung des Pfeils, bis die Kettenbremse anspricht. Die Kette muss sofort anhalten.

• Schalten Sie den Motor sofort aus und lösen Sie die Kettenbremse.

Wichtig: Wenn die Sägekette bei dieser Test nicht那么简单 stoppt, dürfen Sie die Säge unter keinen Umständen verwenden! Bringen Sie die Motorsäge in ein MAKITA Servicezentrum.

Überprüfen der Nachlaufbremse (Abb. 49) Überprüfen Sie vor dem Beginn der Sägerarbeiten immer erst die Nachlaufbremse!

• Starten Sie den Motor wie erläutert (achtien Sie auf sicheren Stand und stellen sie die Säge so auf dem Boden ab, dass die Führungssschiene nichts berührt).
• Erfassen Sie mit einer Hand fest den Bügelgriff und mit der anderen Hand den hinteren Griff.
• Schalten Sie den Motor ein und wieder aus. Die Kette muss spätestens zwei Sekunden nach dem Ausschalten des Motors vollständig gestoppt haben. Wichtig: Wenn die Sägekette bei thisem Test nicht innerhalb von zwei Sekunden gestoppt hat, verwenden Sie die Säge nicht! Überprüfen Sie die Kohlebürsten.

Überprüfen der Kettenschmierung (Abb. 50)

Sägen Sie niemals mit der Säge, wenn keine ausreichende Schmierung der Kette gegeben ist. Anderenfalls verkurzt sich die Lebensdauer der Sägagnitur erheblich. Überprüfen Sie vor Arbeitsbeginn den Ölstand im Tank und die Ölzufahr. Überprüfen Sie anhand folgender Anleitung die zugeführte Ölmenge:

• Starten Sie die Motorsäge.
• Halten Sie die laufende Kette ca. 15 cm über einen Baumstamm oder über den Boden (geeignete Fläche auswahlen).

Bei ausreichender Schmierung führen Sie eine schwache Ölspur, daß Öl von der Sägekette abgeschleudert wird. Achten Sie auf die Windrichtung und vermeiden Sie, dass sie sich unnöttig dem Öleraerosol aussetzen!

WARTUNG

Scharfender Sägekette (Abb. 51)

Ziehen Sie vor Arbeiten an der Sägekette immer den Netzstecker, undziehen Sie Schutzhandschuhe an.

Unter den folgenden Umständen muss die Kette geschäft werden:

• Beim Sagen von feuchtem Holz sehen die Sagespane wie Holzmehl aus.
• Die Sägekette dringt nur bei starkem Druck in das Holz ein.
• Die Schneiden sind sightbar beschädigt.
• Beim Sägen wird die Sägegarnitur nach links oder rechts gezogen. Dies tritt auf, wenn die Kette ungleichmäßig geschäft oder auf einer Seite beschädigt ist.

Wichtig: Schärfen Sie die Kette regelmäßig, jedoch mit mäßigem Materialabtrag!

Allgemein reichen 2 bis 3 Striche mit der Feile aus. Nachdem Sie die Kette bereits mehrre Male selbst geschäft haben, setzen Sie die Kette in einem Servicezentrum neu schären.

Ordnungsgemäßes Schärfen: (Abb. 52) VORSICHT:

Verwenden Sie ausschließlich nur solche Ketten und Schieren, die für diese Säge zugelassen sind!

• Alle Schneidzähne müssen gleich lang (Maß a) sein. Schneidzähne unterschiedlicher Länge führen zu einem unruhigen Lauf der Kette und können zu Rissen in der Kette führen.
  Die Schneidzahne müssen eine Länge von mindestens 3 mm (0,11") haben. Scharfen Sie eine Kette, bei der die Schneidzahne auf Mindestlange abgenutzt sind, nicht nach; eine solche Kette muss ersetzt werden.
  Die Tiefe des Schnits wird durch den vertikalen Abstand zwischen Tiefenbegrenzer (runde Nase) und Schneidzahnoberkante bestimmt.
  Die besten Schnittleistungen werden mit einem - vertikalien Abstand von Tiefenbegrenzer und Schneidzahnoberkante von 0,64 mm (.025") erreicht.

VORSICHT:

Zugroße Abstände erhöhen die Gefahr des Rückschlagens! (Abb. 53)

• Alle Schneidzähne müssen auf denselben Winkel von 30^ geschäft werden. Unterschiedliche Winkel führen zu einem unruhigen, unregelmäßigen Lauf der Kette, erhöhtem Verschlei and zu Kettenrissen. (Abb. 54)
• Der Spanwinkel von 85^ des Schneidzahns ergibt sich aus der Schnitttiefe der Rundfeile. Wenn die richtige Feile auf richtige Weise verwendet wird, ergibt sich der korrekte Spanwinkel automatisch.

Feilen und ihr Gebrauch

• Verwenden Sie zum Schärfen einen Spezial-Feilenhalter mit Sägeketten-Rundfeile Durchm. 4,0 mm. Herkommliche Rundfeilen sind für diese Arbeiten nicht geeignet.
  Die Feile sollte nur im Vorwartsstrich (Pfeil) Material abtragen. Heben Sie beim Rückwartsstrich die Feile vom Material ab. (Abb. 55)
• Schäfen Sie zuerst den kürzesten Schneidzahl. Alle anderen Schneidzahl der Kette werden dann auf die Länge dieseres Schneidzahln gebracht.
• Führn Sie die Feile immer so wie in der Abbildung dargestellt.
• Der Feilenhalter erreichtert das Führer der Feile erheblich. Auf dem Feilenhalter befinden sich eine Markierungen für den korrekten Schärwinkel von 30^ (achtens die auf, dass diese Markierungen beim Feilen parallel zur Kette stehen, siehe Abbildung), außer dem beschränkt der Feilenhalter die Schnitttiefe auf die korrekten 4/5 des Feilendurchmessers. (Abb. 56)
• Nach dem Schäfern der Kette muss mit Höhe einer Kettenmesslehre die Höhe der Tiefenbegrenzer überprüft werden.
• Korrigieren Sie selbst diekleinste zu groBe Hohe mit Hilfe einer speziellen Flachfeile (1).
• Runden Sie die Vorderflanke der Tiefenbegrenzer ab (2). (Abb. 57)

Reinigen der Führungsschiene und Schmierendes Umlenksterns (Abb. 58)

VORSICHT Tragen Sie unbedingt Schutzhandschuhe.

Überprüfen Sie die Lauflächen der Führungsschiene regelmäß auf Beschädigungen und reinigen Sie diese Flächen mit Hilfe eines geeigneten Werkzeugs.

Bei intensivem Gebrauch der Säge müssen die Lager des Umlenksterns geschmiert werden (wöchentlich). Reinigen Sie dazu zuerst sorgfältig die Öffnung von 2 mm an der Spitze der Führungsschiene und drücken Sie anschließend eine petite Menge an Schmierfett in diese Öffnung.

Schmierfett und Fettpressen sind als Zubehör erhältlich.

Schmierfett (Bestellnr. 944 360 000)

Fettpresse (Bestellnr. 944 350 000)

Austauschen der Sägekette (Abb. 59)

VORSICHT:

Verwenden Sie ausschließlich nur solche Ketten und Schieren, die fur diese Säge zugelassen sind!

Überprüfen Sie vor dem Aufziehen einer neuen Kette das Kettenrad (1).

VORSICHT:

Ein abgenutztes Kettenrad (2) kann die neue Kette beschädigten und muss davon ausgelaucht werden. Versuchen Sie nicht, das Kettenrad eigenhändig auszutauschen. Für den Austausch von Kettenrädern werden spezielle Kenntnisse und Sonderwerkzeuge bestehtigt, der Austausch muss davon in einem MAKITA Servicezentrum erfolgen. (Abb. 60)

Überprüfen und Auswechseln der Kohlebürsten (Abb. 61)

Wichtig:

Überprüfen Sie die Kohlebürsten regelmäßig! Die Verschleißgrenze wird durch eine Kerbe auf der Kohlebürste angezeigt.

HINWEIS:

Die Kohlebürsten sind sehr empfindlich, achten Sie daher daraufuf, dass Sie Kohlebürsten nicht fallenlassen. Achten Sie beim Ausbau von Kohlebürsten auf die Einbaulage, da jeder Bürste individuell auf ihrem Rotor eingelaufen ist.

• Schrauben Sie mit Hilfe eines Schlitzschraubendrehers die Abdeckung (1) ab undziehen Sie die Bürste (2) hersaus.
• Wenn die Verschleibgrenze noch nicht erreicht ist, setzen Sie die Bürste wieder in der ursprünglichen Position ein und schrauben Sie die Abdeckung (1) wieder auf.
• Lassen Sie die Säge kurz (etwa 1 Minute) laufen, damit die Bürsten wieder einlaufen.

Wichtig: Testen Sie jetzt die Nachlaufbremse. Wenn die Säge nicht innerhalb von 2 Sekunden vollständig gestoppt hat, lessen Sie die Säge nochmals kurz laufen und wiederholen Sie den Test, bis die Bremse ordnungsgemäß Funktioniert.

HINWEIS: Nach dem Einbau neuer Kohlebürsten lessen Sie die Säge ca. 5 Minuten laufen und testen Sie dann die Nachlaufbremse.

Problembhebung

Fehlfunktion	System	Beobachtung	Ursache
Motorsäge arbeitet nicht	gesamt	Elektromotor Funktioniert nicht	keine Stromzufuhr, Kabel defekt Kettenbremse ausgelöst Netz Sicherung durchgebrant
Unzureichende Leistung keine Kettenschmierung	Kohlebürsten Öltank, Ölpumpe	zu geringe Durchzugkraft kein Öl auf der Sägekette	Kohlebürsten abgenutzt Öltank leer, Ölführungsnut verschmutzt
Kettenbremse	Bremse	Sägekette stoppt nicht dazu	Bremsband verschlüssen
Nachlaufbremse	Bremse	Sägekette lauft weiter	Kohlebürsten abgenutzt

Anleitung für zyklische Wartungsarbeiten

Um eine lange Lebensdauer des Werkzeugs zu erreichen, Schäden am Werkzeug zu vermeiden und die volle Funktionstüchtigkeit der Sicherheitseinrichtungen des Werkzeugs sicherzustellen, sind in regelmäßigen Abständen die folgenden Wartungsarbeiten auszuführen. Garantieansprüche können nur anerkannt werden, wenn diese Arbeiten regelmäßig und sachgemäß ausgeführten wurden. Werden die vorgeschriebenen Wartungsarbeiten nicht ausgeführht, kann es zu Unfallenkommen!

Wartungsarbeiten, die nicht in der Bedienungsanleitung der Elektro-Motorsäge aufgeführt sind,)dürfen von Laien nicht ausgeführt werden. These Arbeitsmen mussen in einem MAKITA Servicezentrum ausgeführten werden.

Allgemeine Arbeitsen	Elektro-Motorsäge	Reinigen Sie das Äußere des Werkzeugs regelmäßig.
	Kunststoffgehäuse	Überprüfen Sie auf Risse und Brüche. Lassen Sie ein beschädigtes Gehäuse unverzüglich in einem Servicezentrum reparieren.
	Sägekette	Schäften Sie die Kette regelmäßig nach.
		Tauschen Sie die Kette rechtzeitig aus.
	Führungsschiene	Wenden Sie die Führungsschiene nach einer gewissen Zeit, damit die Führungsflächen gleichmäßig abgenutzter werden.
		Tauschen Sie die Führungsschienerechtzeitig aus.
	Kettenrad	Lassen Sie das Kettenradrechtzeitig in einem Servicezentrum erneuern.
	Kettenbremse	Lassen Sie die Kettenbremse regelmäßig in einem Servicezentrum überprüfen.
	Nachlaufbremse	Lassen Sie die Nachlaufbremse regelmäßig in einem Servicezentrum überprüfen.
Vor jeder Inbetriebnahme der Säge	Sägekette	Überprüfen Sie auf Beschädigungen und Schäfte.
	Führungsschiene	Überprüfen Sie die Kettenspannung.
	Kettenschmierung	Überprüfen Sie auf Beschädigungen und entfernen Sie ggf. Grade.
	Kettenbremse	Überprüfen Sie auf ordnungsgemäße Funktion.
	Nachlaufbremse	Überprüfen Sie auf ordnungsgemäße Funktion.
	Netzschalter	Überprüfen Sie auf ordnungsgemäße Funktion.
	Stromversorgungskabel	Lassen Sie ein beschädigtes Stromversorgungskabel unverzüglich in einem Servicezentrum auswechseln.
	Öltankdeckel	Prüfen Sie auf festen Sitz.
Nach jedem Beenden der Arbeitsen	Führungsschiene	Reinigen Sie die Öleintrittsöffnung.
	Kettenträger	Reinigen Sie den Kettenträger, insbesondere die Ölführungsnut.
Einlagerung	Kettenöltank	Leeren Sie den Tank.
	Sägekette/ Führungsschiene	Nehmen Sie Kette und Führungsschiene ab und ölen Sie diese Teile weniger ein.
	Elektro-Motorsäge	Reinigen Sie die Führungsnut der Führungsschiene.
		Lagern Sie die Säge an einem sicheren und trockenen Ort.
		Lassen Sie die Elektro-Motorsäge nach längerer Lagerzeit in einem Servicezentrum überprüufen (Ölreste können verharzen und das Ventil der Ölpumpe stopfen).

Service, Ersatzteile und Garantie

Wartung und Reparatur

Für Wartungs- und Reparaturarbeiten an modernen Elektromotoren sowie an allen Sicherheitsrelevanten Baugegruppen wird eine entsprechende technische Ausbildung besteht, und diese Arbeitsmen müssen in einer Fachwerkstatt ausgeführten, in der Sonderwerkzeuge und spezielle Prüfgeräte zur Verfügung stehen.

Alle Arbeitsen, die nicht in dieser Bedienungsanleitung erlautert sind, dürfen ausschließlich in einem MAKITA Servicezentrum ausgeführten werden.

Die MAKITA Servicezentren verfügen über die notwendigen Geräte und Anlagen und über entsprichend ausgebildetes und erfahrenes Personal, das derartige Arbeitsen sachgemäß und zu ihrer Zufriedenheit ausführten und Sie in allen Fragen sichkundig beraten kann.

Durch Reparaturversuche Dritter oder nicht qualifizierter Personen erlischt die Garantie.

Ersatzteile

Ein zuverlässiger und störungsfreier Betrieb sowie die Sicherheit ihrer Motorsäge sind auch von der Qualität der verwendeten Ersatzteile abhängig. Verwenden Sie ausschließlich Ersatzteile von MAKITA.

Nur Original-Ersatzteile und Original-Zubehör garantieren höchste Qualität beim Material, Abmessungen, Funktion und Sicherheit.

Original-Ersatzteile und Original-Zubehör können Sie bei ihm Handler erwerben. Der Handler verfügt außer dem über die entsprechenden Ersatzteillisten, in denen die Bestellnummern der bereitsigen Ersatzteile aufgeführ sind, und er wird ständig über die neuesten Weiterentwicklungen und über Innovationen bei Ersatzteilen informiert. Ihr Handler vor Ort findsie auf der Website www.makita-outdoor.com

Beachten Sieitte, dass bei Verwendung von Ersatzteilen anderer Hersteller anstatt von Original-MAKITA-Ersatzteilen automatisch die MAKITA Produktgarantie erlischt.

ITALIANO

Beschem gegen vocht!

Kaebebremse aktiveret

Tilbageslag!

Forbudt!
