KÄYTTÖOHJE UC3520A MAKITA

1. Takakahva

2. Terälevy

3. Takakahvan suojus

4. Liipaisinkytkin

5. Teraketju

6. Hammastettu kisko

7. Oljysaliön tulppa

8. Vipu

9. Lukituksen vapautuspainike

10. Etukahva

11. Hammaspyörän kotelo

12. Ketjusieppo

13. Heittosuojus

14. Oljynpinnan tarkastuslasi

15. Terälevyn suojus

Yleiskuvaus

1. Lukituksen vapautuspainike

2. Kirista

3. Tarkistuslasi

4. Liipaisinkytkin

5. Vipu

6. Hammastetty kisko

7. Paina

8. Löysä

9. Kaatoalue

10. Löysää

11. Kirea

12. Oljyn ohjainura

13. Hammaspyörän kotelo

14. Terälevy

15. Oljyn syottəukko

16. Saatokiekko

17. Teräketju

18. Painomutteri

19. Saatotappi

20. Oljysa lii tulpa

21. Tähtipääruuvitalta

22. Koukku

23. Heittosuoja

24. Suodatin

25. Aukko

26. Lukitus

27. Hamaspyörä

28. Pieni aukko

29. Vapautus

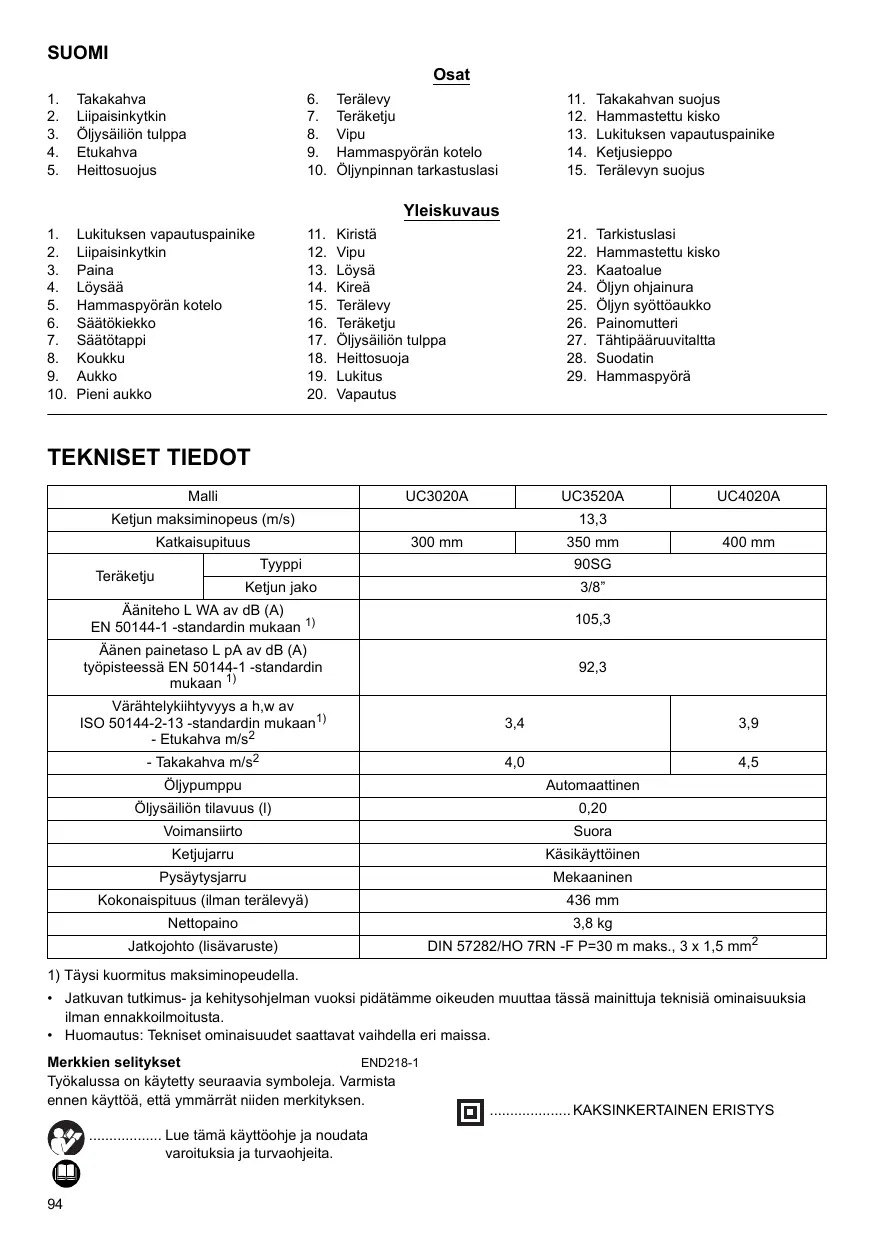

TEKNISET TIEDOT

Malli		UC3020A	UC3520A	UC4020A
Ketjun maksiminopeus (m/s)		13,3
Katkaisupituus		300 mm	350 mm	400 mm
Teräketju	Typpi	90SG
	Ketjun jako	3/8"
Ääniteho L WA av dB (A)EN 50144-1 -standardin mukaan 1)		105,3
Äänen paretaso L pA av dB (Atyöpisteessä EN 50144-1 -standardin mukaan 1)		92,3
Väråhtelykihtiyyys a h,w avISO 50144-2-13 -standardin mukaan 1)- Etukahva m/s2		3,4		3,9
-Takakahva m/s2		4,0		4,5
Öljypumppu		Automaattinen
Öljysäiliön tilavuus (l)		0,20
Voimansiirto		Suora
Ketjujarru		Käsikäytöinen
Pysäytsjarru		Mekaaninen
Kokonaispituus (ilman terälevyä)		436 mm
Nettopaino		3,8 kg
Jatkojohto (lisävaruste)		DIN 57282/HO 7RN -F P=30 m maks., 3 x 1,5 mm2

1) Täysi kuormitus maksiminopeudella.

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidatämme oikeuden muuttaa tassä mainittuja teknisä Omanaisuksia ilman ennakkoilmoitusta.
• Huomautus: Tekniset ominaisuudet saattavat vaihella eri maissa.

Merkkien selyikset

END218-1

Tyokalussa on kaytetye seuraavia symboleja. Varmista ennen kaytttoa, etta ymmarrat niiden merkityksen.

Huomautus: noudata erityista varovaisuutta!

Huomautus: irrota saha verkkopistokkeesta heti, jos johto on vauroitunut!

Huomautus: takapotku!

Suojaa sateelta ja kostenedelta!

Käytä kypärä, suojalaseja ja kuulosuojaimia!

Käyt suojakäineita.

Irrota verkkopistoke!

Ensiapu

Kierratys

CE-merkinta

.. Suurin sallittu katkaisupituus

...Ketjun pyorimissunta

Ketjuoljy

Ketjujarru pälle/pois

X Kielletty!

Käytötarkoitus

Tyokalu on tarkoitettu puutavaran ja puiden katkaisuu.

Virtalähde

Koneen saa kytkeä vain sellaiseen virtalähteeseen, jonka jännite on sama kuin arvokilvessä ilmoitettu, ja sitä saa käyttaa ainoastaan yksivaiheisella vaitovirralla. Kone on kaksinkertaisesti sujoaeristetty eurooppalaisten standardien mukaisesti, ja se voidaan siten kytkeä myös maadoittamattomaan pistorasiaan.

220 ja 250 voltin matalajännitteiset jakeluverkot Sähköllatteiden käynnistys ja sammutus aiheuttavat jannitevalhteluita. Tämän laitteen käytö epävakaassa verkossa saattaa Haitata muiden laitteiden toimintaa. Haittavaikutuksa ei ole odotettavissa, jos verkon impedansssi on enintäan 0,35 ohmia. Verkkopistokkeessa, johon tämä laite kyktään, on oltava sulake tai hidas vikavirtasujoaus.

LISATURVAOHJEITA

ENB098-1

1. Tutustu ketjusahan käytöön tämän käytöohjeen avulla.

2. Ennen kuin kaytāt saaaa ensimmästä kertaa, pyyda opastusa laitteen kaytössa. Ellei täm ole mahdollista, harjoittele saahaamalla pyoreità puita pukilla ennen varsinaisen työn aloittamista.

3. Sahaa ei saa luovuttaa lasten tai alle 18-vuotiaiden nuorten kayttoön. Poikkeuksellisetsi sahaa voivat kayttä myos kuusitoista vuotta tayttaneet, jos he opettelevat sahan kayttoä asiantuntijan valvonnassa.

4. Ketjusahan käytto edellyttä huolellastakeskittymistä. Alä käytā sahaa, jos et tunne oloasi terveeksi ja hyväkuntoiseksi. Tee kaikki sahaustyö rauhallisesti ja huolellisesti.
5. Älä koskaan käytä sahaa alkoholin, muiden päihteiden tai läkityksen vaikutuksen alaisena.

Sahan oikea käytö

1. Ketjusaha on tarkoitetu vain puun sahaukseen.
   Älä käytä sitä esimerkiki muovin tai kevytbetonin sahaukseen.
2. Käytä saahaa vain nässä ohjeissa kuvattuihin tarkoituksiin. Äla esimerkiki s käytä saahaa pensasaitojen leikkaamiseen tai vastaaviin tarkoituksiin.
3. Ketjusahaa ei saa käyttaa metsatöihin eli seisovien puiden kaatoon ja karsimiseen. Ketjusaha ei tarjoa riittävää likkumavapautta ja turvallisuustasaoa tällaisin toihin.
4. Ketjusahaa ei ole tarkoitettu kaupalliseen käyttoön.
5. Alä ylikuormita sahaa.

Henkilösuojaimet

1. Vaatteiden täytyy olla istuvia, mutta ne eivat saa haitata liikkumista.

2. Käytä työssä seuraavia suojavarusteita:

3. hyväksyttyä suojakypärä, jos putoavat oksat tai vastaavat voivat aiheuttaa vaaraa

4. kasvosuojusta tai suojalaseja
5. sophivia kuulosuojaimia tai korvatulppia. Oktaavikaista-analyysi staatavana.
   paksuja nahkaisia suojakaseineita
6. tukevasta kankaasta valmistetuja pitkä housuja
   viostosuojatusta kankaasta valmistetuja suojahaalareita
7. turvakenkia tai saappaita, joissa on karhennettu antura, teräksinen kärkivahvike ja tukeva vuori
   hengityssuojainta, jos sahaaminen synnyttaa polyä (esimerkiki suivaa puuta sahattaessa).

Sahköiskulta suojautuminen

Ketjusahaa ei saa kayttta sateella tai.
kosteassya ymparistossa, koska
sahkomoottorissa ei ole vesieristysta.

1. Liitä saha vain luotettavaan sähköpiirin kytkettyyn maadoitettiun pistokkeeseen. Varmista, etta verkkovirran jannite vastaa arvokilven jannitetta. Lisäksi tarvitaan 16 ampeerin linjasulake. Ulkoilmassa käytettävat sahat on kytkettävä vikvirtakatkaisimeen, jonka laukaisuvirta saa olla enintään 30mA

Jos liitosjohto vauroituu, irrota se heti verkkopistokkeesta.

Turvallinen työskently

1. Ennen työn aloittamista tarkista, etta ketjusaha on toimintakunnossa ja turvamaäräysten mukainen. Varmista erikseen, etta

• ketujarru toimii moitteettomasti
• pysäytysjarru toimii moitteettomasti
• terälevy ja hammaspyörän kotelo ovat paikoillaan
• ketju on teroitetu ja kirstetty ohjeiden mukaan
• verkkjoho to ja -pistoke ovat ehjia.

Katso lisātietajo kohdasta "TARKISTUKSET".

1. Varmista aina erityisesti, etta mahdollisen jatkojohdon poikkipinta-ala on riittava (ks. "TEKNISET TIEDOT"). Jos kayt ata kaepelikelaa, veda johto kokonaan kelalta. Kun kaytata saahaa ulkona, varmista, etta virtajto on tarkoitettu ja hvväksytty ukkokäyttoön.
2. Älä käytä saaha herkasti sytyvän polyn ja kaasujen laheisyydessä, koska moottori voikipinöidessäan aiheuttaa rajahdysvaaran.
3. Työskentele vain tukevalla maalla, joka tarjoaa varman jalansijan. Kiinitta erityista huomiota työskentelyalueella oleviin esteisiin (esimerkiksi virtajohtoon). Ole erityisen varovainen paikoissa, joissa kosteus, jäa, lumi, tuore katkaistu puu tai kaarna voi tehdā pinnat liukkaiki. Åla käytä sahaa seisoessasi tikapuilla tai puussa.
4. Ole erityisen varovainen, kun työskentelet viettäva maalla: pyörivät rungot ja oksat voivat aiheuttaa vaaratilanteita.
5. Älä koskaan saaha korkeammalta kuin hartioiden tasalta. (kuva 1)
6. Pida saaaa molemmin kasin, kun kaynnistat sen ja kayt sita. Tartu takakahvaan oikealla kadella ja etukahvaan vasemmalla. Pida kahvoista lujasti sormilla ja peukaloilla. Teralevy ja ketju eivat saa olla kosketukssisa mihinkaan silloin, kun saha kaynnistetaan.
7. Poista sahausalueelta vieraat esineet ja epapuhtaudet, kuten hiekka, kivet, naulat, rautalanka jne. Vieraat esineet voivat vahingoittaa teralevyä ja -ketjua ja aiheuttaaaarallisen takapotkun.
8. Ole erityisen varovainen, kun sahaat piikkilanka- aitojen lahellä. Alā saeha aitaa, etei saha potkaise.
9. Älä päästäa teräa maahan sahatessa.
10. Katkaise puut yksittäin, alä nipuissa tai pinoissa.
11. Alå katkaise sahalla ohuita oksia tai juuria, koska ne voivat sotkeutua saahan. Tasapainon menettäminen aiheuttaa vaaratilanteen.
12. Käytä turvallista tukea (pukkia), kun sahaat sahatavaraa.
13. Alä siirra sahan avulla syrjäan puun kappaleita tai muita esineitä.
14. Ohjaa saaaa niin, etta mikaan osa kehosta ei ole linjassa sahan liikeradan kanssa. (kuva 2)

15. Kun siiryt sahauksen aikana paikasta toiseen, kytke ketjujarru, jotta saha ei pääse käynnistymaan vahingossa. Kanna saaaa etukahvasta alakä pida sormea käynnistyskytkimellä. Irrota saha verkosta taukoen ajaksi ja kun jatat sahan vartioimatta. Jataa saha sellaileen paikkaan, ettei se voi aiheuttaa vaaraa.

16. Irrota saha vergkosta taukojen ajaksi ja kun jatat sahan vartioimatta. Jata saha sellaiseen paikkaan, ettei se voi aiheuttaa vaaraa.

Takapotku

1. Ketjusaha voi käytössä aiheuttaa vaarallisen takapotku. Takapotku syntyy, kun teralevyn kärki (varsinkin sen yäneljannes) osuu puuhun tai muhun kiinteäan esteeseen. Tallöin saha ponnahtaa käytäjää kohti. (kuva 3)

2. Takapotku voidaan välttä noudattamalla seuraavia ohjeita:

3. Alä koskaan aloita sahausta terälevyn kärjella.

4. Äla koskaan käytä terälevyn karkeä sahaukseen. Ole erityisen varovainen, kun jatkat sahaamista aiemmin aloittamastasi kohdasta.
5. Aloita sahaaminen niin, etta ketju pyorii valmiksi.
6. Teroita ketju aina ohjeiden mukaan. Varsinkin syvyydensaatohampaiden korkeus on oltava oikea (ks. "Ketjun teroitus").
7. Alä koskaan sahaa useampaa oksaa samalla kertaa.
8. Varmista karsiessa, etta teralevy ei osu muhin oksiin.
   Runkoja sahatessa pysytlele loitolla viereisistarungoista.Varo aina teralevyn paata.
   Käytä pukkia.

Turvalaitteet

1. Varmista aina ennen tyoskentelyn aloittamista, etta turvalaitteet ovat toimintakunnossa. Alä kayta sahaa, jos turvalaitteet eivat toimi moitteettomasti.

- Ketjujarru:

Sahassa on ketjujarru, joka pysayttaa ketjun sekunnin murto-osassa. Jarru kytkeytyy paalle, kun heitosuojus tyontyy eteen. Talloin saha pysahtyy 0,15 sekunnissa, ja viransyottt moottoriin katkeaa.

- Pysäytysjarru: (kuva 4)

Ketjusahassa on pysaytysjarru, joka pysayttaa sahan heti, kun virtakytin vapautetaan. Talloin saha e i paase pyorimaan pysaytyksen jalkeen ja aiheuttamaan vaaratilanteita.

• Etu-jatakakahvojen suojukset suojaavat käytääa taaksepain mahdollisesti sinkoilevitta puunsäileita ja katkenneelta ketjulta.
  Lukituspainike esta sahan tahattoman kaynnistamisen.
• Ketjusieppo suojaa käytäjä vammoitla, jos ketju hyyppä pois paikoittaan tai katkeaa.

Kuljetus ja sailytys

Irrota saha verkkopistokkeesta ja aseta teraleyn suojus paikolleen sailytysta ja kuljetusta varten. Åla koskaan kanna tai kuljesta saah, kun se on kaynissna.

1. Kanna sahaa vain etukahvasta niin, etta teralevy osoittaa taaksepain.

2. Säilytä sahaa turvallissessa, kuivassa ja lukittavassa paikassa poislasten ulottuvila. Alä säilytä sahaaulkona.

Huolto

1. Irrota saha verkkopistokkesta ennen kuin teet mitaannätojā tai huoltotōita.
2. Tarkista virtajohdon eristeen kunto saannollisesti.
3. Puhdista saha saannollisesti.
4. Korjauta sahan muovikotelon vauriot valittomasti ja asianmukaisesti.
5. Alä kaytā sahaa,Jos liipaisinkytkin ei toimi moitteettomasti. Korjauta se asianmukaisesti.
6. Ketjusahaan ei saa missaan tapauksessa tehdä mitään muutoksia. Ne vaarantavat Oman turvallisuutesi.
7. Älä koskaan tee muita kuin tassä ohjeessa kuvattuja huolto- tai korjaustöitä. Muut työt on teetettävä Makita-huollossa.
8. Käytä vain alkuperäisia, kyseseen mallin tarkoitettuja Makita-varaosia ja lisävarusteita. Muiden osien käytö lisä onnettomuusriskiä.
9. MAKITA ei vastaa onnettouuksista tai vauroista, jotka johtuvat muiden kuin hyväksyttyjen teralevyjen, ketujen tai muiden varaoisen tai lisavarusteiden käytostä. Hyväksytty teralevyt ja ketjut on ilmoitettu kohdassa "Ote varao saluettelosta".

Ensiapu

Alä työkentele yksin. Varmista aina,
että kuuloetäisyydellä on muita
ihmisisia.

1. Pida ensiapulaukku aina mukana. Täydennä ensiapulaukun varusteita sita mukaa kuin niitä kuluu.
2. Jos joudut onnettoustilanteessa kutsumaan apua, ilmoita seuraavat tiedot:

missa onnettomuus on tapahtunut
- mitä on tapahtunut
montako ihmistä on loukkaantunut
- mitä vammoja heillä on
- kuka ilmoittaa onnettomuudesta?

HUOMAUTUS:

Voimakas tärina voi aiheuttaa heikosta verenkierrosta karsville ihmisille verisuoni- tai hermostovammoja.

Tärina voi aiheuttaa seuraavia oireita sormissa, käsissä tai ranteissa: tunnottomuutta, pistelevää kipua, pistoksia, ihonvarin tai ihon muutoksia.

Jos tällaisia oireita esiintyy, hakeudu läkärin hoitoon!

SÄLYTÄ NÄMÄ OHJEET

TOIMINTAKUVAUS

HUOMAUTUS:

• Varmista aina ennen säätöjä tai tarkastuksia, etta laite on sammutetu ja irrotetu vergosta.

Kytkimen toiminta (kuva 5)

HUOMAUTUS:

Tarkista aina ennen tyokalun liittamista virtualahteeseen,etta liipaisinkytkin kytkeytyy oikein ja palaa asentoon OFF, kun se vapautetaan.

Laitteessa on lukituksen vapautuspainike, joka esta liipaisinkytken painamisen vahingossa.

Kännistä saha painamalla vapautuspainike sisän ja painamalla liipaisinkytkintä.

Laite pysaytetaan vapauttamalla liipaisinkytkin.

KOKOONPANO

HUOMAUTUS:

• Varmista aina, etta laite on sammutetu ja kytketty irti virtalähteestä ennen kuin teet silte mitään.

Ketjun kiinnitys ja irrotus

HUOMAUTUS:

• Varmista aina ennen ketjun kiinnytstä tai irrotusta, että laite on sammutettu ja kytketty irti verkosta.
• Käytä aina suojakäsineita, kun kiinnätä tai irrotat ketjua.
• Nosta vipu pystyasentoon ketjun irrotusta varten. (kuva 6)
• Paina vipua alaspain ja lóysä mutteria käntamalla vipua samalla vastapäivän, kunnes hammerspyörän kotelo irtoaa. (Vipu tyontyy painettaessa mutterin.)
• Vapauta ketjunkiristin käantamllä saatolevyavastapäivän.
• Irrota hammaspyörän kotelo.
• Irrota ketju ja teralevy sahasta.
• Ketju asennetaan asettamalla ketjun toinen pää terälevyn päälle ja toinen pää hammaspyörälle. (kuva 7)

Esimerkkitapauksessa ketju kiinnitetään kuvan mukaan, koska ketju pyorii nuolen osoittamaan suuntaan.

1. Aseta terälevy paikoilleen sahaan.
2. Siirra saatotappia nuolen suuntaan kiertamalla saatolevyavastapäivän.(kuva 8)
3. Aseta hammaspyörän kotelo sahaan niin, etta kotelon takaosassa oleva koukku menee sahassa olevaan reikään ja sätötappi osuu terälevyn pieneen aukkoon. (kuva 9)
4. Paina vipua ja kirsta mutteri kiertamalla vipua samalla myotapäivän. Löysä lopuksi ruuvia hieman kiertamalla sitä yksi neljasosakierros vastapäivän. (kuva 10)

Ketjun kireyden saatö

Ketju voi lóystyä usean tunnin käytön jälkeen. Tarkista ketjun kireys ennen käyttoa.

Kännä vipu pystyasentoon. (kuva 11)

Paina vipua alaspain. Kun vipu on alas painettuna, lóysä mutteria hieman kaantamalla vipua yksi neljäsosakierros vastapäivän. (Vipu tyontyy poinetaessa mutteriin.) (kuva 12)

Vapauta ketjunkiristin käantamalla saatölevy. Tartu ketjuun teralevyn keskikohdalta ja nosta ylospain. Teralevyn ja ketjun nivelten valisen etaisyyden pitaisi olla noin 2 - 4 mm. Jos nain ei ole, kaannä teralevyn saatölevyä hieman. Tassä esimerkkitapauksessa saatö tehdäan noctamalla teralevyn kärkeä hieman ylospain. (kuva 13)

Kun vipu on alas painettuna, kirista mutteri tikalle käantamalla vipua myotapäivään niin pitkalle kuin se menee. (kuva 14)

Kännävipu alkuperäiseen asentoon. (kuva 15)

HUOMAUTUS:

• Jos ketju on liian kireaallä, se voi katketa, kuluttaa terä ja rikkoa saatolevyn.
• Ketjun kiinnitys ja irrotus on syytä tehdä puhtaassaymparistössa, jossa ei ole sahanpurua tai vastaavaa.

KÄYTTO

Voitelu

HUOMAUTUS:

• Varmista aina ennen ketjun voitelua, etta laite on sammutettu ja kytketty irti verkosta.

Käytä ketjun ja teralevyn voiteluun biologisesti hajoavaa ketjuöliyä, joka sisälta liima-ainetta. Öjyn liima-aine esta öljya lentamästa ketjusta keskipakoisvoiman vaikutuksesta liana nopeaste. Mineraaliöjyja ei pidä käyttaa niiden ympäristohaittojen vuksi. (kuva 16)

HUOMAUTUS:

• Varo, ettei oljya paase iholle tai silmiin. Oljy arsyttaa silmia. Jos oljya joutuu silmiin, huhutele ne heti puhtaalla vedellä ja ota yhteys laakärin.
• Äla koskaan käytä voitetuun jäteoljya. Se sisältaa syöpää aiheuttavia aineita. Jäteolyn epäpuhtaudet kuluttav oljypumppu, terälevyä ja ketjua nopeasti. Jäteolj on ympäristolle Haitallista.
  Kun taytāsahan oljysailliotā ensimmästä kertaataki kun lisaat oljya taysin tyhjenneeseen sailiöän, lisaa oljya tayttokaulan alareunaan asti. Muutoin oljyn syotossa voi esintyä hairiöita.

Puhdista oljysailion tulpan ymparisto huolellisesti, jotta sailioo ei paaee likaa. (kuva 17)

Kierrä Öljysäiliön tulppa auki ja lisää öljyä täytökaulan alareunaan asti.

Kierra sailiion tulppa tiukasti kiinni.

Pyyhi mahdolliset oljyroskeet huolellisesti.

Kun saaha kāyetyäan ensimmaistä kertaa, voi kestä jopa kaksi minuuttia ennen kuin ketjuoljy alkaa voidella sahan mekanania osia kunnolla. Kāyta sahaa ilman kuormaa, kunnes voitelu alkaa toimia (ks. "TARKISTUKSET").

Öljysälioni tilavuus (200 ml) riittä käytössä noin 30 minuutiki.

TARKISTUKSET

Ennen työn aloittamista tee seuraavat tarkistukset:

Ketjun kireyden tarkistus (kuva 18)

VAROITUS:

Aina ennen ketjun kireyden tarkistamista irrota virtajoho verkkopistokkeesta, ja kayta suojakaseinita.

Ketju on sopivan kireallä, kun se koskettaa terälevyn alareunaa ja sitä voidaan nostalgia kevyesti sormin 2 - 4 mm.

Tarkista ketjun kireys säännöllisesti, koska uusilla ketjuilla on taipumus vencyä. Jos ketju on liian lóysällä, se voi hypätä pois teräläipasta ja aiheuttaa siten vaaratilanteen.

Jos ketju on lóysällä: lue kohta "Ketjun kireyden sātö" ja kiristä ketju uudelleen.

Kännistysyktkimen toiminnan tarkistus

HUOMAUTUS:

Irrota laitteen virtajohto aina vergosta ennen lipaisinkytkimen toimintakoetta. Kytkimen lukitseminen ON-asentoon on estetty. Liipaisinkytkin ei saa painua sisän ennen kuin lukituksen vapautuspainiketta on ensin painettu.

Liipaisinkytkin ei saa juuttua päää-asentoon.

Liipaisinkytkimen taytyy vapautettaessa automaattisesti palata OFF-asentoon ja lukituksen vapautuspainikkeen taytyy palata lahtoasentoonsa. (kuva 19)

Ketjujarrun toiminnan tarkistus

HUOMAUTUS:

• Jos saha ei käynisty, ketjuarru on ensin vapautettava.
  Vedä heittosuojusta taaksepain, kunnes tunnet sen ottavan.

Pida saaaa molemmin kasin, kun kaynnistat sen. Tartu takakahvaan oikealla kaddla ja etukahvaan vasemmalla. Teralevy ja ketju eivat saa koskettaa mihinkaan.

Paina ensin lukituksen vapautuspainiketta ja sitten liipaisinkytkinta. Saha kaynistyy heti.

Paina heittosuoja steteenpain kammenselall. Sahan pitaisi pysahtya heti. (kuva 20)

HUOMAUTUS:

• Jos saha ei testatessa heti pysahdy, sitä ei saa missään tapaukssessa käytta. Ota yhteytta MAKITAn valtuutetuun huoltollikkeseen.

Pysäytysjarru:

Kännista saha uudelleen.

Vapauta liipaisinkytkin taysin. Sahan pitäisi pysähty yhdessä sekunnissa.

HUOMAUTUS:

• Jos saha ei testattaessa pysahdy sekunnissa, sitä ei saa kayttä. Ota yhteyttä MAKITAn valtuutettuun huoltoliikkeeseen.

Ketjun voitelulaiteen tarkistus (kuva 21)

Ennen työn aloittamista tarkista öljynsäläön pinnan taso ja voitelun toimivuus.

Oljynpinnan taso tarkistetaan kuvan osoittamasta tarkistuslasista.

Tarkista voitelu seuraavasti:

Kännistä saha.

Sahan pyroissä pida ketju noin 15 cm:n etaisyydella puunrungosta tai maasta. Voitelu toimii riittavän tehokkaasti, jos ketjusta jäa hieno oljyvana. Ota huomion tuulen suunta, ettet jaa suotta oljysuihkun tielle.

HUOMAUTUS:

• Jos oljyn jattamaa vanaa nay, alä kayta saaaa. Muutoin ketjun kayttoika lyhonee. Tarkista oljynpinnan taso. Puhdista oljyn syottoura ja terassä oleva oljyn syottaukko (ks. "HUOLTO").

SAHAAMINEN

Katkaisu

Katkaisua varten aseta kuvan osoittama hammastettu
kisko katkaistavan puun pälle. (kuva 22)

Kun ketju pyörii, ala sahata puuta niin, etta nostat sahaa takakahvasta ja ohjaat etukahvasta. Käytä hammastettua kiskoa tukipisteena.

Jatka sahaamista lisäämälä hieman painetta etukahvaan ja käantämälä saahan hieman taakse. Siirra hammastettua kisko alemmas puun pinnalla ja nosta etukahvaa uudelleen.

Jos katkaiset puun useammasta kohtaa, sommuta saha katkaisuhohtien valillä.

HUOMAUTUS:

• Jos terälevyn yläreunaa käytetän katkaisuu, saha voi ponnahtaa käytäjäa kohti, jossejuuttuu. Käytä siksi katkaisuu terälevyn alareunaa, jolloin saha vetä aina käytäjästä poispain. (kuva 23)

Sahaa jännityksen alaista puuta ensin siltä puolelta, johon puristus kohdistuu (A). Tee sitten lopullinen katkos vetojännityksen alaiselle puolle (B). Nain terälevy ei juutu kiinn. (kuva 24)

Karsinta

HUOMAUTUS:

• Oksien karsintaa saa tehdä vain käytökoulutuksen saanut henkilö. Vaarana on sahan takapotku.

Oksia karsittaessa saha on mahdollisuuksien mukaan tuettava runkoon. Älä käytä terälevyn kärkeä, ettei saha paäse potkaisemaan.

Kiinnitta erityista huomiota jannityksen alaisin oksiin. Alakatkaise ilman tukea olevia oksia alapuolaelta.

Alä seison kaadetun rungon päää oksia karsiessasi.

Koloaminen ja syyn suuntainen sahaus

HUOMAUTUS:

• Syyn suuntaista sahausta savat tehdä vain asianmukaisen koulutuksen saaneet henkilö. Takapotkun mahdollisuus aiheuttaa loukkaantumisvaaran.

Tee syn suuntainen sahaus mahdollisimman loivassa kulmassa. Sahaa mahdollisimman varovasti, koska hammastettua kiskoa ei voi kayttä apuna. (kuva 25)

Puiden kaato

HUOMAUTUS:

• Puita saa kaataa vain asianmukaisen käytökoulutuksen saanut henkilö. Työ on vaarallista.

Jos haluat kaataa puun, noudata paikallisia märäyksiä. (kuva 26)

• Ennen työn aloittamista, varmista, etta

(1) lähistölä ei ole muita kuin kaatoon osallistuvia henkilöitä
(2) jokaisella työhön osallistuvalla on esteetön poistumisreitti noin 45 asteen sektorissa kaadettava puun pituusakselin kummallakin puolella. Ota huomioon sähköjohtoihin kompastumisen vaara
(3) rungon tyvessä ei ole vieraita esineitä, juuria tai oksia
(4) ketaan ihmisia tai mittaan esineita ei ole 2,5 rungonmitan paasspuun kaatumissuunnassa.

• Ota jokaisen puun kohdalla huomioon seuraavat seikat:

• kallistumissunta

• irdonaiset tai kuivat oksat
  puun korkeus
  luonnonmukainen ylitys
  onko puu laho.

• Ota huomioon tuulen voimakkuus ja suunta. Äla kaada puuta, jos tuuli on puuskaista.

• Juurten katkominen: Aloita isoimmista juurista. Teeensi pysty- ja sitten vaakasahaus. (kuva 27)
• Kaotoloven sahaaminen: Lovi märää ja ohjaa, mihin suuntaan puu kaatuu. Lovi tehdä sille puoelle, johon puu on märä kaatua. Sahaa kaotolovi mahdollisimman lahelle maan pintaa. Tee ensin vaakasahaus, Jonka syvyss vastaa 1/5 - 1/3 rungon halkaisija. Älä tee lovesta liian suurta. Tee sitten vino ylasahaus.
• Tee mahdolliset korjaukset loveen sen koko leveydeltä. (kuva 28)
• Sahaa rungon vastakkaiselle puolle tehtäv sahaus vāhān kaatoloven alapintaa ylemmäksi. Vastapuolen sahauksen tātyty olla tāysin vaakasuora. Jātā vastapuolen viilloksen ja lven vālin pitopuuta noin 1/10 puun halkaisijasta. Ehjäksi jätetty pitopuu toimii saranana. Ålå koskaan katkaise runkoa kokonaan, koska silloin sen kaatumista ei voi kontrolloida. Aseta kilat loveen ajoissa.
• Loven auki pitamiseksi saa käytta vain muovi-tai alumiinikiiloja. Rautakiiloen käytö on kielletty.
• Asetu kaatuvan puun sivulle. Huolehdi siitä, etta kaatuvan puun taakse jäa sen pituusakselin kummallekin puolle 45 asteen estetön sektori (ks. kaatoaluetka kuvaava pirros). Varo oksia.

HUOLTO

HUOMAUTUS:

• Varmista aina ennen tarkastuksia tai huoltoitä, etta laite on sammutetu ja kytketty irti virtalähteesti.
• Käytä aina suojakäsineita, kun tarkastat laitetta tai teet huoltotöitä.

Tee seuraavassa kuvatut huoltotoimenpiteet saannollisesti. Takuu on voimassa vain, jos namä toimenpiteet on tehty saannollisesti ja oikein.

Käytäja saa tehdä vain tassa ohjeessa kuvatuhuoltotoimet. Muut työ on teetettvä Makita-huollossa.

Sahan puhdistus

Puhdista saha sānnöllisesti puhtaalla rievulla. Varsinkin kahvat on puhistettava öljystä.

Muovikotelon tarkistus

Tee kotelon kaikille osille saannöllisesti silmämäräinen tarkastus. Jos jokin osa on vauroitunut, korjauta se hi t MAKITAn valtuutetussa huoltokorjaamossa.

Ketjunteroitus

HUOMAUTUS:

• Irrota virtajohto aina vergkosta ja kayta suojakaseineita, kun teet sahalle jotakin. (kuva 29)

Teroita ketju, kun

• kosteaa puuta sahatessa syntyy jauhomaista sahajauhoa
• ketju tunkeutuu puuhun heikosti, vaikka sahaa painettaisiin voimakkaasti
• leikkuureuna on selvästi vauroitunut
• sahaa vetäa puussa vasemmalle tai oikealle. Tähänä on syynä ketjun epatasainen teroitus tai toisen puolen vauroituminen.

Teroita ketju sānnöllisesti, mutta poista vain vahan materiaialia kerrallaan.

Kaksi tai kolme viilan vetoa tavallisesti riittä tavanomaisessa teroitukssessa.

Kun olet teroittanut ketjun useaan kertaan, teroituta se MAKITAn valtuutetussa huoltokorjaamossa.

Teroituskriteerit:

• Kaikkien hampaiden tayty olla yhtä pitkä (mitta a) Eripituiset hampaat stavät ketjua pyörimastasasaisesti ja voivat aiheuttaa ketjun katkeamisen.
• Älå teroita ketjua sen jälkeen, kun hampaiden 3 millimetrin minimitipituus on saavutettu. Tällöin ketju on vaihdettava uuteen.
• Lastun paksuuden märä syyvyydensaatohampaan ja leikkuureunan valinen etaisyys. Paras sahaustulos saadaan, kun leikkuuterän ja syvyddensaatohampaan valinen etaisyys on 0,5 mm. (kuva 30)

VAROITUS:

Lian suuri etaisyys lisaa takapotkun vaaraa.
- Kaikkien hampaiden teroituskulman taytylla 30 astetta. Kulmapoikkeamat saavat ketjun pyorimaan epatasaisesti, lisaavat kulmista ja aiheuttvat ketjuwen katkeamista.
Hampaan sivuleyn 80 asteen kulman märä pyoreän viilan tunkeumasyvyys. Jos valmistajan viilaa käytetän oikein, sivuleyn oikea kulma syntyy automaattisesti. (kuva 31)

Viila ja viilanohjain (kuvat 32 - 34)

• Käytä teräketjūn teroitukseen pyöreaa erikoisvilaa (lisavaruste), Jonka halkaisija on 4,5 mm. Tavanomaiset pyöreat viilat eivat sovi tāhan tarkoitukseen.

• Viila saa ottaa materiaaliin vain eteenpäin suuntautuvalla vedolla. Nosta viila irti materiaalista paluuvedolla.

• Teroita lyhyin leikkuuhammas ensimmäiseksi. Tämän hampaan pituutta käytetään sitten teräketjun muiden hampaiden mittana.
• Ohjaa viilaa kuvan osoittamalla tavalla. Viilan ohjaaminen helpottuu, sos kaytetaan vilaohjainta (lisavaruste).
• Oikea 30 steen teroituskulma on merkitty vilaohjaimeen (kohdista merkinnat niin, etta ne ovat yhdensuuntaisia teraketjun kanssa). Ohjain rajoittaa myos tunkeumasyvyyden oikeaksi (4/5 viilan halkaisijasta).
• Teroituksen jälkeen tarkista syvyydensaatohampaan korkeus ketjunmittaustyokalulla (lisavaruste).
• Poista kaikki, myos aivan vahainen ulkoneva aines erikoislattaviilalla (lisavaruste).
  Pyorista syvyydensaatohampaan etuosa uudelleen.

Terälevyn puhdistus ja hammaspyörän voitelu

HUOMAUTUS:

Käytä tassä työssä aina suojakäsiniteä. Purseet voivat aiheuttaa vammoja. (kuva 35)

Tarkista terälevyn liukupintojen kunto säännöllisesti. Puhdista pinnat sopivalla tyokalulla ja poista purseet tarvittaessa.

Jos sahaa käytetän paljon, voitele hammaspyörän
laakeri ainakin kerran viikossa. Ennen kuin lisäät rasvaa,
puhdata terälevyn paàssa oleva 2 mm:n aukko
huolellisiesti ja purista sitten pieni märä
monikäytörasvaa (lisävaruste) auksoon.

Oljynohjaimen puhistus (kuva 36)

• Puhdista öljyn syöttöura ja terässä oleva öljyn syöttöaukko sānnöllisesti.

Öljyn syöttöakon suodattimen puhdistus

Öljyn syöttöaukon suodattimeen voi käytön aikana keräantyä pölva ja muita pienhiukkasia.

Ne voivat heikentäÖljyn syöttövirtausta ja koko sahan voitelua.

Jos ketjuoljyn syott eralevyn ylaosaan ei toimi kunnolla, puhdista suodatin seuraavasti.

Irrota saha vergkosta.

Irrota hammaspyörän suojus ja ketju. (Ks. Ketjun kiinnitsy ja irrotus.)

Avaa painomutteri pitkalla, ohuella varrella varustetulla tähtipäruuvitaltalla tai vastaavalla. (kuva 37)

Irrota suodatin sahasta ja puhdista se polysta ja epapuhtauksista.

Jos suodatin on tãysin likaantunut, vaihda se uuteen.

Kytke saha verkkoon. (kuva 38)

Käynnistä ketjunvoitelu painamalla liipaisinkytkinta, jolloi olj huuhtoo syöttäaukkoon kertyneet épapuhtaudet.

Irrota saha vergkosta. (kuva 39)

Kiinnitä puhistettu öljyn syöttöaukon suodatin takaisin paikoilleen. Jos suodatin on tãysin lkaantunut, vaihda se uuteen. (kuva 40)

Aseta painomutteri oikea puoli yloispain oljyn syottouakkoon kuvan osoittamalla ravallajos mutteri on vialinen niin, ettei sitaa saa paikoilleen, vaihda mutteri.

Kiinnitā hammerspyörän suojus ja ketju takaisin paikoilleen. (kuva 41)

Udet teräketjut

Käytä kahta tai kolmea teräketjua vuorotellen, jotta teräketju, hammaspyörä ja terälevyn liukupinnat kuluvat tasaisesti.

Kännä teralevy toisin pän ketjunvaihdon yhteydessä, jotta teran ura kuluu tasaisesti.

HUOMAUTUS:

Käytä vain tähän ketjusahamalliin tarkoitettuja ketjuja ja terälevyja (ks. "TEKNISET TIEDOT"). (kuva 42)

Ennen uuden ketjun kiinnytstarkista hammaspyorän kunto.

HUOMAUTUS:

Kulunut hammaspyorā vahingoittaa uutta ketjua. Vaihda kulunut hammaspyorā.

Vaihda myös lukitusrengas hammaspyörän vaihdon yhteydessä.

Ketju- ja pysäytysjarrun huolto

Jarrujarjestelmət ovat erittäin tärkeita turvallisuuden kannalta. Né kuluvat jonkin verran kaytössa, kuten mutukin ketjusanan osat. Jarrut on tarkistutettava MAKINTAn valtuutetussa huoltokorjaamossa. Nain voit varmistaa Oman turvallusuutesi.

Ketjusahan sailytys

Biologisesti hajoava ketjuoljy sailyy kayttokelpoisena vain tiynet rajaitetun ajan.

Yl kaksi vuotta vanhat biooljyt alkavat muuttua liimamaisiksi ja vahingoittavat oljypumppuja ja voitelujarjestelman komponentteja.

• Ennen pitkäikaista varastointia tyhjenna öljysäili ja lisaaihen pieni maärä moottoriöjya (SAE 30).
• Käytä saaaa hetken aikaa, jotta sällöön jaanyt bioöjhy huhtoutuu pois sällöstä, voitelujärjestelmastä ja sahan mekaanisista osista.

Kun sahan käytö lopetetaan, siït vuotaa jonkin aikaa pieni määrä ketjuölyä. Täm on normalaia eikä merkki minkänlaisesta viasta.

Aseta saha sopivalle sailytysalustalle.

Ennen kuin otat sahan uudelleen käytöän, tãytä öljysäiliö tuoreella BIOTOP-ketjuöljylla.

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN takaamiseksi korjaukset, muut huoltotyöt ja saädöt on teetettävä Makitan valtuutetussa huoltopisteessä Makitan varaosia käyttaen.

LISÄVARUSTEET

HUOMAUTUS:

• Seuraavia lisāvarusteia tai laitteita suositellaan kāytettāväksi tāssā ojheessa kuvatun Makita-tyōkalun kanssa. Muiden lisāvarusteiden tai laitteiden kāytto voi aiheitua vammautumisrisiskin. Kāyta lisāvarustetta tai laitetta vain ilmoitettuun kāytötarkoitukseen.

Jos tarvitset lisatietoja naistä lisavarusteista, ota yhteys paikalliseen Makita-huoltopisteeseen.

Teraketju
- Terälevyn suojus
- Terälevy kokonaisena
Ketjumitta
Pyorea vila 4,5 mm
Lattaviila
Viilanohjain ja 4,5 mm viila
Viilan kahva
1 BIOTOP-ketjuoljya
5 I BIOTOP-ketjuoljya
Monikayttorasa
Rasvapuristin

EAAHNIKA

1. i
2. k a v - i a k
3. Tana iAtpou aoiou
4. Mnpoostivnλaβn
5. MnpooTiv o npoOaTeuTuKo Xepio

Vastaava valmistaja:

Yπειθυος kataokεuaaotης;

DEUTSCH

Vastaava valmistaja:

Vastaava valmistaja:

Vaatimustenmukaisuusilmoitus

MAKITAn valtuutetu edustaja Kanzaki vakuuttaa, etta
MAKITA-koneet

Tyyppi:

211

EU-mallinumero:

UC3020A, UC3520A, UC4020A: M6 05 10 24243 064

tayttavata seuraavien EU-maaraysten turvallisuusvaatimukset:

EU-konedirektiivi 98/37/EY, EMC-direktiivi 89/336/ETY (91/263/ETY, 92/31/ETY ja 93/68/ETY), meludirektiivi 2000/14/EY.

Edellaminituken direktivien vaatimukset on toteutettupaaasiassa seuraavien standardien perusteella:EN50144-2-13, EN 55014, EN 55014-2, EN60555-T3, -T3/A1, EN 61000-3-2. Vaatimustenmukaisusarivointi 2000/14/EY tehtiin liitten V mukaisesti. Mitattu aenen tehtosao (Lwa) on 100 dB A). Taattu aenen tehtosao (L on 101 dB A). EU:n edellyttamän direktivin 98/37/EY mukainen typpikoeken suorittaja: TUV Produ Service GmbH, Zertifizierungsstelle, Ridlerstraße 31, D-80339, München.

EAAHNIKA

Anawon oumuopphiouc EU

O unoyeypaumevoc, Kanzaki, onwc eLa8eEouoiobotn, oNawvei otTa uXavnata TNC MAKITA,

Tunoc:

211

ApioucavaywipionoovtEouEE:

UC3020A,UC3520A,UC4020A:M6 05 10 24243 064 oumuopphiovvta iE TIC TUNIeC anaiTneic aaoaaleia cai uyeiaac twv oxetikw v kateuuvntpiow oyniw tnc EE: tnV kateuoguvtnpia oynia tnc EE yia mnxavnmuata 98/37/EK, TNV kateuoguvtnpia oynia tnc EE yia nLektpoaynuTkioumOpOFWON 89/336/EOK (tpoonoiuev ano 91/263/EOK, 92/31/EOK ka 93/68/EOK), Tc EKIOUeCOTOpBou 2000/14/EG. OI anaiTneicTwv npanavw kateuogvtniw oyniw tnc EE eapAoToNkav Kupiwc BaoT a akolouwa npotuna: EN50144-2-13, EN 55014, EN 55014-2, EN60555-T3, -T3/A1, EN 61000-3-2. H diaikaia aEioLoywnoc oumuOpFWOnC 2000/14/EG kTeLEoTNkav ouMpwva To IapApTnva V. To eptpuEvO enineo nxTukic toxuc (Lwa) evai 100 dB(A). To eyuuMevo enineo nxTukic toxuc (Ld) evai 101dB(A). H eEtaon tunou EE ouMpwva To 98/37/EG kTeLEoTnke ano tyv: TaV Product Service GmbH, Zertifizierungsstelle, Ridlerstraie 31, D-80339 Monchen.

Yasuhiko Kanzaki CE 2005

Director

Aministratore

Director

Director

Direktor

Director

Director

Direktor

Direktør

Johtaja

Direktör

△εuθuvtns

MAKITA INTERNATIONAL EUROPE LTD.

Vastaava valmistaja:
