Produkttype	LCD-skærm
Mærke	ACER
Model	B257Q
Skærmstørrelse	24,5 tommer (62 cm)
Maksimal opløsning	1920 x 1080 ved 75 Hz
Paneltype	TN
Lysstyrke	250 cd/m²
Dynamisk kontrast (ACM)	100.000.000:1
Synsvinkel (H/V)	170° / 160° (CR≥10)
Reaktionstid	5 ms
Visbare farver	16,7 millioner
Indgangsstik	VGA (D-Sub), HDMI, DisplayPort, USB 3.0 Hub (4 porte), lyd ind/ud
Indbyggede højttalere	2 x 2 W
Strømforbrug (aktiv)	16 W (typ.)
Strømforbrug standby	0,34 W
Strømforbrug slukket	0,29 W
Energiklasse	A
Strømforsyning	100-240 V~, 50/60 Hz
Dimensioner (B x H x D)	558 x 383~503 x 208 mm
Netto vægt	5,71 kg
Ergonomiske indstillinger	Hældning (-5° til +25°), drejning (-45° til +45°), højde (120 mm), rotation (pivot)
VESA-montering	Ja (aftagelig fod)
Vigtigste funktioner	Lysstyrke, kontrast, lydstyrke, lydløs, sortforstærkning, adaptiv synkronisering, blåt lys, ACM, osv.
Vedligeholdelse	Rengør med en blød klud og en opløsning uden opløsningsmidler. Undgå udsættelse for regn, fugt og direkte sollys.
Sikkerhed	Åbn ikke kabinettet. Tag straks stikket ud, hvis kablet er beskadiget, eller hvis der er spildt væske.

Ofte stillede spørgsmål - B257Q ACER

Hvordan rengør jeg skærmen på min Acer B257Q skærm?

Sluk skærmen og tag strømkablet ud. Spray en rengøringsopløsning uden opløsningsmidler på en blød klud, og tør forsigtigt skærmen af. Påfør aldrig væske direkte på skærmen, og brug ikke slibende produkter.

Hvilke kabler er nødvendige for at tilslutte skærmen til min computer?

Brug et VGA-, HDMI- eller DisplayPort-kabel afhængigt af din computers udgange. Tilslut et USB 3.0-kabel fra skærmen til computeren for USB-hubben. Spænd skruerne på stikkene for en stabil forbindelse.

Hvordan justerer jeg lysstyrke og kontrast?

Tryk på funktionstasten for at åbne OSD-menuen. Brug den bagerste joystick til at navigere til 'Lysstyrke' eller 'Kontrast', og juster med tasterne. Du kan også bruge forudindstillede genveje via funktionstasterne.

Skærmen tænder ikke, hvad gør jeg?

Kontrollér, at strømkablet er korrekt tilsluttet til skærmen og stikkontakten. Prøv en anden stikkontakt. Hvis lyset forbliver slukket, kontakt en autoriseret tekniker. Forsøg ikke at reparere selv.

Hvordan bruger jeg skærmens rotationsfunktion?

Skærmen understøtter rotation (pivot) til portrættilstand. Hæv skærmen til maksimal højde, og drej den forsigtigt. Du skal muligvis justere orienteringen i dit operativsystems indstillinger.

Hvad er adaptiv synkronisering (Adaptive Sync)?

Adaptiv synkronisering reducerer skærmrivning og hakken ved at synkronisere skærmens opdateringshastighed med grafikkortets. For at aktivere, gå til OSD-menuen under 'Adaptiv Sync' og sæt til On.

Hvordan sparer jeg energi med denne skærm?

Brug automatisk standby-tilstand (justerbar i OSD). Sænk lysstyrken til et behageligt niveau. Skærmen er energiklasse A-certificeret med et typisk forbrug på 16 W aktivt og under 0,5 W i standby.

Kan jeg montere denne skærm på en vippearm?

Ja, foden er aftagelig, og skærmen er VESA-kompatibel. Fjern foden ved at skrue skruen af, og monter et VESA 100x100 mm beslag. Sørg for, at beslaget kan bære vægten på 5,71 kg.

Hvad gør jeg, hvis skærmen viser 'Intet signal'?

Kontrollér, at videokablet er korrekt tilsluttet til skærmen og computeren. Sørg for, at den rigtige indgangskilde er valgt via OSD-menuen (Indgangstasten). Genstart computeren om nødvendigt.

Hvor finder jeg drivere til denne skærm?

Drivere er normalt ikke nødvendige for en skærm. Du kan dog downloade ICC-fil eller manual fra Acers supportsite (www.acer.com). Brug modelnummer B257Q til søgning.

BRUGSANVISNING B257Q ACER

Acer LCD skærm hurtigvejledning

Vigtige sikkerhedsanvisninger

Læs omhyggeligt de følgende anvisninger.

1. Rengøring af LCD skærmen:

- Sluk for skærmen og træk ledningen ud af kontakten. - Kom et ikke-oplösende rengøringsmiddel på en klud og tør skærmen forsigtigt af.

1. Anbring ikke LCD skærmen nær et vindue. Regn, fugt og sollys kan give den alvorlige skader.

2. Udsæt ikke LCD skærmen for tryk. Stærkt tryk kan skade skærmen permanent.

3. Fjern ikke dækslet og forsøg ikke selv at servicere skærmen. Al service skal udføres af en autoriseret tekniker.

4. Opbevar LCD skærmen i en rumtemperatur på mellem -20^ og 60^ C ( -4^ og 140^ F). Opbevares skærmen ved temperaturer uden for disse, kan den skades permanent.

5. I hvert af følgende tilfælde skal du straks fjerne ledningen fra kontakten og tilkalde en autoriseret tekniker:

6. Signalkablet fra skærmen til pc'en er slidt eller skadet.

7. Der er spildt væske på LCD skærmen, eller den har været udsat for regn.
   • LCD skærmen eller kabinettet er skadet.

Montering af skærmen på foden

1. Pak skærmen ud.
2. Monter fodstanderen på basen. (til udvalgte modeller)
3. Lås ved at dreje i urets retning. Kontroller, at bassen er låst fast til standeren. (til udvalgte modeller)
4. Sikr bassen på standeren ved at dreje skruen ved hjælp af den integrerede tap eller med en mønt. (til udvalgte modeller)

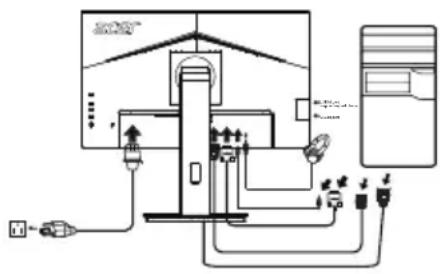

Tilslutning af skærmen til en computer

1. Sluk for computeren og fjern ledningen fra stikkontakten.
2. Forbind signalkablet til skærmens HDMI (ekstra) og eller DP (ekstra) og eller VGA (ekstra)indgangsstik og til HDMI (ekstra) og eller DP (ekstra) og eller VGA (ekstra)udgangstikket på computerens grafikkort. Stram fingerskruerne på signalkabelstikket.
3. Tilslut USB-kablet (ekstraudstyr). Slut USB 3.0-kablet til opladeporten. Slut USB 3.0-kablet til porten.
4. Ekstra: Forbind LCD skærmens lydindgangsstik (LYD IND) til computerens linie-ud port med lydkablet.
5. Anbring skærmens el-ledning i el-stikket bag på skærmen.
6. Forbind computerens og skærmens el-ledninger til en stikkontakt i nærheden.

Bemærk: Lydudgangsfunktionen findes kun på modeller med lydudgange. Se brugervejledningen for yderligere instruktioner.

1 Tænd/sluk-knap Tænder og slukker skærmen. Blå indikerer, at skærmen er tændt. Gul indikerer, at skærmen er på standby/strømbesparingstilstand.

2 Funktionsknap

a. Trykkes, for at åbne forsiden. Trykkes igen, for at vælge funktionen til genvejsknap 1. b. Når funktionsmenuen er åben, skal du trykke på denne knap for at se grundlæggende oplysninger om din skærm og aktuelle indgange. Her kan du også nulstille de brugerdefinerede farveindstillinger til fabriksindstillingerne.

3 Funktionsknap	a. Trykkes, for at åbne forsiden. Trykkes igen, for at vælge funktionen til genvejsknap 2.b. Når funktionsmenuen er åben, skal du trykke på denne knap for, at vælge enten scene- eller spillefunktionen.
4 Funktionsknap	a. Trykkes, for at åbne forsiden. Trykkes igen, for at vælge indgangskilden.b. Når funktionsmenuen er åben, lukkes skæmmenuen med denne knap.
5 Funktionsknap	a. Trykkes, for at åbne forsiden. Trykkes igen, for at åbne efterfølgende funktion i funktionsmenuen.b. Skifteknappen bag på skærmen virker som et joystick. For at flytte markøren, skal du blot trykke knappen i den ønskede retning. Tryk på knappen for, at vælge den ønskede indstilling. Hvis indstillingen er skrevet med gråt, kan den ikke justeres. Indstillinger, der er skrevet med gråt kan ikke justeres.

Regler og sikkerhedsforskrifter

FCC-forskrifter

Denne enhed er blevet testet og fundet i overensstemmelse med grænserne for en digital enhed i klasse B i henhold til afsnit 15 i FCC-reglerne. Disse grænser er fastsat for at yde rimelig beskyttelse mod skadelig interferens i beboelsesinstallationer. Denne enhed genererer, bruger og kan udstråle radiofrekvensenergi. Hvis produktet ikke installeres og bruges i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens for radiokommunikation. Der er dog ingen garanti for, at interferens ikke vil forekomme i en bestemt installation. Hvis denne enhed forårsager skadelig interferens ved radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke for enheden og tænde den igen, opfordres brugeren til at forsøge at afhjælpe interferensen ved en eller flere af følgende foranstaltninger:

• Juster eller flyt modtagerantennen.
• Forøg afstanden mellem enheden og modtageren.
• Slut enheden til en stikkontakt på et andet kredsløb end det, modtageren er tilsluttet.
• Kontakt forhandleren eller en erfaren radio/tv-tekniker for at få hjælp.

Acer Inc. erklærer herved, at denne LCD-skærm overholder de væsentlige krav og andre relevante bestemmelser i EMC-direktivet 2014/30/EU, lavspændingsdirektivet 2014/35/EU og RoHS-direktivet 2011/65/EU og direktiv 2009/125/EF om rammerne for fastlæggelse af krav til miljøvenligt design af energirelaterede produkter.

Bemærk:

Løft ikke skærmen i dens fod for at undgå at beskadige skærmen.

Bemærk: Afskærmede kabler

Alle forbindelser til andre computerenheder skal foretages med afskærmede kabler for at overholde EMC-reglerne.

Bemærk: Eksterne enheder

Kun eksterne enheder (indgående/udgående enheder, terminaler, printere osv.), som er certificeret i overensstemmelse med klasse B-grænserne, må tilsluttes dette udstyr. Brug af ikke-certificerede enheder forventes at medføre interferens i radio- og tv-modtagelse.

Forsigtig

Ændringer eller modifikationer, som ikke er udtrykkeligt godkendt af producenten, kan ugyldiggøre brugerens ret, som er ydet af FCC (Federal Communications Commission), til at bruge dette produkt.

Løft ikke monitoren i dens fod for at undgå at beskadige monitoren.

Driftsbetingelser

Denne enhed overholder afsnit 15 i FCC-reglerne. Driften er underlagt følgende to betingelser: (1) denne enhed må ikke forårsage skadelig interferens, og (2) enheden skal acceptere modtaget interferens, herunder interferens, der kan forårsage uønsket drift.

Bemærkning: Canadiske brugere

CAN ICES-3(B)/NMB-3(B)

Bortskaffelse af udstyr af brugeren i husstande i den europæiske union, EU

Dette symbol på produktet eller på dens emballage indikerer, at produktet ikke må bortskaffes sammen med det øvrige husholdningsaffald. Du har personligt ansvaret for, at dit brugte udstyr bortskaffes ved aflevering på et indsamlingssted for bortskaffelse eller genbrug af elektrisk og elektronisk udstyr. Denne separate indsamling og genbruget af dit brugte udstyr hjælper med til at bevare de naturlige resourcer og sikrer, at det genbruges på en måde, som beskytter den menneskelige sundhed og miljøet. Yderligere oplysninger om afleveringssteder for udstyrsaffald og genbrug kan fås ved henvendelse til de lokale myndigheder, til det lokale renholdningsselskab eller til forretningen, hvor du købte produktet.

SPECIFICATIONER

LCD skærm	Driftssystem TFT farve LCD
	Størrelse 24,5"W (62cm)
	Pixel-pitch 0.283mm(V) x 0.283mm(H)
	Lysstyrke 250cd/m	^2 (typisk)
	Kontrast 100,000,000:1Max. (ACM)
	Synsvinkel 170°(H), 160°(V) (CR=10) 176°(H), 170°(V) (CR=5)
	Reaktionstid 5ms	(Til/Fra)
	Skærmtype TN
	Video R, G, B analog interface
	V-frekvens 30~85KHz
	L-frekvens 48~75Hz
Skærmfarver 16.7M farver
Punktklokke 180MHz
Maksimal opløsning 1920x1080 @75Hz
"Plug & Play" VESA DDCCI/DDC2B
Energiklasse A
*Årligt energiforbrug 31 (kWh) (til model med HDMI-indgang)
Energiforbrug @200cd/m2	Tændt tilstand	16W(typ.)
	Slumretilstand	0.34W(typ.)
	Slukket tilstand	0.29W(typ.)
Indgangsstik		D-SubHDMI (kun HDMI model)DP (kun model med DP-ingang)USB Hub / USB 3.0 x 4 (kun modeller med USB Hub)
Indgangs-videosignal		Analogt: 0,7 Vp-p (standard), 75 OHM, positivtHDMI signal (kun HDMI model)DP (kun model med DP-indgang)
Højtaler		2W x 2
Lyd		Lydindgang (kun på modeller med en lydindgang)
		Lydudgnag (Kun på modeller med en lydudgang)
Maksimal skærmstørrelse		Vandret:544mmLodret:303 mm
Strømkilde		100-240V~, 50/60Hz
Miljømæssige forhold:		Arbejdstemperatur: 5°C til 35°COpbevaringstemperatur: -20°C til 60°CArbejdsfugtighed: 10% til 85%
Mål		558 (B) x 383~503(H) x 208 (D)mm
Vægt (netto)		5.71kg enhed (netto)
Mekaniske specifikationer		Hældning: -5° til +25°Drejning: -45° til +45°Højdeindstilling: 120 mmDrejetap: jaAftagelig fod: ja

Eksternt Kontroller: Funktioner		LysstyrkeKontrastForstærk sortBlåt lysACMSuper skarphedAutomatisk konfigurationH. placeringV. placeringFaseKlokGammaFarvetemperaturTilstandesRGB-tilstandGråskala-tilstandFarvetone på 6 akserFarvemætning på 6 akser	LydstyrkeLydløsAdaptiv SynkroniseringOpdateringshastighedSprogSkæmmenuens tidsudløbGennemsigtighedLås skæmmenuIndgangAutomatisk kildeBredformatGenvejstasten-tildelingerDDC/CIHDMI-sort niveauHurtig opstart-tilstandUSB-opladning selvom slukketReset
* Alle specifikationer kan ændres uden varsel.

Find vejledninger og andre dokumenter til dit Acer-produkt på Acers officielle support-websted.

*Årligt energiforbrug er beregnet på baggrund af det typiske strømforbrug i 4 timer om dagen, 365 dage om året.
