B257Q - Zaslon ACER - Brezplačna navodila za uporabo

Vrsta izdelka	LCD monitor
Znamka	ACER
Model	B257Q
Velikost zaslona	24,5 palcev (62 cm)
Najvišja ločljivost	1920 x 1080 pri 75 Hz
Vrsta plošče	TN
Svetlost	250 cd/m²
Dinamični kontrast (ACM)	100 000 000:1
Vidni kot (H/V)	170° / 160° (CR≥10)
Odzivni čas	5 ms
Prikazljive barve	16,7 milijonov
Vhodni priključki	VGA (D-Sub), HDMI, DisplayPort, USB 3.0 Hub (4 vrata), avdio vhod/izhod
Vgrajeni zvočniki	2 x 2 W
Poraba električne energije (aktivno)	16 W (tip.)
Poraba v mirovanju	0,34 W
Poraba v izklopljenem stanju	0,29 W
Energijski razred	A
Napajanje	100-240 V~, 50/60 Hz
Mere (Š x V x G)	558 x 383~503 x 208 mm
Neto teža	5,71 kg
Ergonomske nastavitve	Nagib (-5° do +25°), vrtenje (-45° do +45°), višina (120 mm), zasuk (rotacija)
Montaža VESA	Da (odstranljivo stojalo)
Glavne funkcije	Svetlost, kontrast, glasnost, utišanje, ojačanje črne, prilagodljiva sinhronizacija, modra svetloba, ACM, itd.
Vzdrževanje	Čistite z mehko krpo in raztopino brez topil. Izogibajte se izpostavljenosti dežju, vlagi in neposredni sončni svetlobi.
Varnost	Ne odpirajte ohišja. Takoj izključite, če je kabel poškodovan ali je prišlo do izlitja tekočine.

Pogosto zastavljena vprašanja - B257Q ACER

Kako očistiti zaslon mojega monitorja Acer B257Q?

Izklopite monitor in izključite napajalni kabel. Na mehko krpo poškropite čistilno raztopino brez topil, nato nežno obrišite zaslon. Nikoli ne nanašajte tekočine neposredno na zaslon in ne uporabljajte abrazivnih izdelkov.

Kateri kabli so potrebni za priključitev monitorja na računalnik?

Uporabite kabel VGA, HDMI ali DisplayPort glede na izhode vašega računalnika. Za USB hub priključite kabel USB 3.0 z monitorja na računalnik. Privijte vijake na priključkih za stabilno povezavo.

Kako nastaviti svetlost in kontrast?

Pritisnite funkcijsko tipko za prikaz menija OSD. S pomočjo zadnjega krmilnika se pomaknite do 'Svetlost' ali 'Kontrast', nato prilagodite s tipkami. Uporabite lahko tudi vnaprej določene bližnjice prek funkcijskih tipk.

Monitor se ne vklopi, kaj storiti?

Preverite, ali je napajalni kabel pravilno priključen na monitor in električno vtičnico. Poskusite drugo vtičnico. Če indikator ostane ugasnjen, se obrnite na pooblaščenega tehnika. Ne poskušajte popraviti sami.

Kako uporabljati funkcijo zasuka zaslona?

Monitor podpira zasuk (rotacijo) za preklop v pokončni način. Dvignite zaslon na največjo višino, nato ga nežno zasukajte. Morda boste morali prilagoditi usmerjenost v nastavitvah operacijskega sistema.

Kaj je prilagodljiva sinhronizacija (Adaptive Sync)?

Prilagodljiva sinhronizacija zmanjša trganje in sunkovitost slike s sinhronizacijo hitrosti osveževanja monitorja s hitrostjo grafične kartice. Za aktivacijo pojdite v meni OSD pod 'Prilagodljiva sinhronizacija' in nastavite na Vklopljeno.

Kako prihraniti energijo s tem monitorjem?

Uporabite samodejni način mirovanja (nastavljiv v OSD). Zmanjšajte svetlost na udobno raven. Monitor je certificiran v razredu A s tipično porabo 16 W v aktivnem stanju in manj kot 0,5 W v mirovanju.

Ali lahko ta monitor pritrdim na premično roko?

Da, stojalo je odstranljivo in monitor je združljiv z VESA. Odstranite stojalo tako, da odvijete vijak, nato pritrdite nosilec VESA 100x100 mm. Prepričajte se, da nosilec prenese težo 5,71 kg.

Kaj storiti, če zaslon prikazuje 'Ni signala'?

Preverite, ali je video kabel pravilno priključen na monitor in računalnik. Prepričajte se, da je pravilen vhodni vir izbran prek menija OSD (tipka Vhod). Po potrebi znova zaženite računalnik.

Kje najti gonilnike za ta monitor?

Gonilniki za monitor običajno niso potrebni. Vendar lahko prenesete ICC datoteko ali priročnik s spletnega mesta Acer podpore (www.acer.com). Za iskanje uporabite številko modela B257Q.

NAVODILA ZA UPORABO B257Q ACER

Acer LCD Monitor vodič za hitri začetek

Pomembne varnostne informacije

Pozorno preberite naslednja navodila.

1. Čiščenje LCD zaslona:

- I Izključite LCD monitor in iztaknite električni kabel. - Razpršite čistilno sredstvo, ki ni osnovano na raztopini, na krpo, ter nežno očistite zaslon.

1. LCD monitorja ne postavljajte blizu okna. Izpostavljanje monitorja dežju, vlagi ali neposredni sončni svetlobi ga lahko poškoduje.

2. Ne pritiskajte na LCD zaslon. Pretirano pritiskanje lahko povzroči trajno škodo na zaslonu.

3. Ne odstranjujte sami pokrova in ne poskušajte sami servisirati enote. Servisiranje naj opravlja pooblaščeni tehnik.

4. LCD monitor shranjujte v sobi s temperaturo med -20 °C in 60 °C. Shranjevanje LCD monitorja izven tega območja lahko privede do trajne škode.

5. Če se pojavi katera koli izmed naslednjih okoliščin, takoj izključite monitor iz elektrike in pokličite pooblaščenega tehnika: • Kabel za povezavo monitorja s PC-jem je odrgnjen ali poškodovan.

- Po LCD monitorju ste polili tekočino ali pa je bil monitor izpostavljen dežju. - LCD monitor ali ohišje je poškodovano.

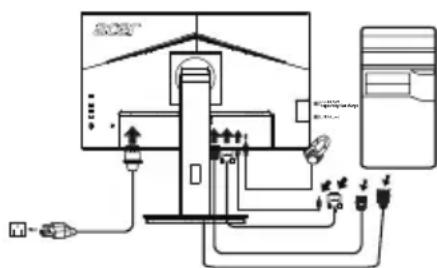

Pritrjevanje monitorjja na osnovo

1. Izklopite računalnik in izključite napajalni kabel zanj.

2. V vhodni DP(opcija) /ali HDMI(opcija) /ali VGA (opcija) priključek na monitorju ter na izhodni DP (opcija)/ali HDMI(opcija) /ali VGA (opcija) priključek grafične kartice priključite signalni kabel. Privijte vijake na priključku signalnega kabla.

3. Priključite kabel USB (izbiren) Priključite kabel USB 3.0 v priključek za hitro polnjenje. Priključite kabel USB 3.0 v priključek.

4. Opcija: Z avdio kablom povežite vhodni priključek (AUDIO IN) na LCD monitorju in izhodna vrata (line-out) na računalniku.

5. Vstavite napajalni kabel monitorja v napajalna vrata na zadnji strani monitorja.

6. Priključite napajalna kabla vašega računalnika in monitorja v bližnjo električno vtičnico.

Opomba: Zvočni izhod je samo za modele, opremljene z zvočnim izhodom. Nadaljnja navodila najdete v uporabniškem priročniku.

1	Gumb za vklop/izklop	Vklopi in izklopi monitor. Modra barva označuje vklopljen monitor. Jantarna barva označuje stanje pripravljenosti/energijsko varčen način.
2	Funkcijska tipka	a. Pritisnite za ogled domače strani. Ponovno pritisnite za vnos funkcije bližnjične tipke 1.b. Ko je funkcijski meni aktiven, pritisnite to tipko za ogled osnovnih informacij vašega zaslona in trenutnega vhoda ali za ponovno nastavitev barv po meri na privzete tovarniške nastavitve.

3 Funkcijska tipka	a. Pritisnite za ogled domače strani. Ponovno pritisnite za vnos funkcije bližnjične tipke 2.b. Ko je funkcijski meni aktiven, pritisnite ta gumb, da izberete način scenarija ali način igre.
4 Funkcijska tipka	a. Pritisnite za vstop na glavno stran. Pritisnite znova za vstop v funkcijo za izbiro vhoda.b. Ko je funkcijski meni aktiven, bo ta gumb onemogočil OSD (prikaz na zaslonu).
5 Funkcijska tipka	a. Pritisnite za vstop na glavno stran. Pritisnite znova za vstop v naslednjo funkcijo v funkcijskem meniju.b. Edini preklopnii gumb na hrbtni strani zgornjega dela ohišja zaslona deluje kot igralna palica. Če želite premakniti kazalec, samo preklopite gumb v eno od štirih smeri. Pritisnite gumb, da izberete želeno možnost. Svetlo siva pomeni, da deluje. Temno siva pomeni, da ne deluje.

Opomba: Kanadski uporabniki

CAN ICES-3(B)/NMB-3(B)

Da monitorja ne bi poškodovali, da ne dvigujte za podnožje.

Odlaganje odpadne opreme uporabnikov v zasebnih gospodinjstvih znotraj Evropske unije.

Ta simbol na izdelku ali na embalaži izdelka označuje, da izdelka ne smete odstraniti skupaj z ostalimigospodinjskimi odpadki. Namesto tega je vaša odgovornost, da odpadno opremo predate ustreznemuzbirlnemu mestu za recikliranje odpadne električne in elektronske opreme. Ločeno zbiranje in recikliranje odpadne opreme bo pomagalo ohranjati naravne vire in zagotavljalo način reciklaže, ki varuje zdravje ljudi in okolja. Za več informacij o mestu odlaganja odpadne opreme za reciklažo se prosimo obrnite na lokalnomestno oblast, službo za odvoz gospodinjskih odpadkov ali trgovino, kjer ste izdelek kupili.

SPECIFIKACIJE

Zaslon LCD	Krmilni sistem TFT barvni LCD
	Velikost 24,5"W (62cm)
	Pik in razdalja med njimi (Pixel pitch)	0.283mm(H) x 0.283mm(V)
	Svetilnost 250 cd/m	^2 (tipično)
	Kontrast 100,000,000:1Max. (ACM)
	Vidni kot 170° (V) 160° (N) (CR≥10)	176° (V) 170° (N) (CR≥5)
	Odzivni čas 5ms	(Vklop/izklop)
	Vrsta zaslona TN
	Video R, G, B (rdeča, zelena, modra); analogni vmesnik
	H-frekvenca 30~85KHz
	V-frekvenca 48~75Hz
Barve zaslona 16.7M barv
Takt osvetlitve slikovnih pik		180MHz
Maks. ločljivost		1920x1080 @75Hz
Prepoznavanje opreme		VESA DDCCI/DDC2B
Trieda energetickej účinnosti		A
*Ročná spotreba energie		31 (kWh) (pre model so vstupom HDMI)
Poraba energije @200cd/ m^2	Režim zapnutia	16W(običajno)
	Režim spánku	0.34W(običajno)
	Režim vypnutia	0.29W(običajno)
Vhodni priključek		D-SubHDMI (samo model z HDMI)DP (iba model so vstupom DP)Zvezdišče USB/USB 3.0 x 4 (samo model z zvezdiščem USB)
Vhodni video signal		Analogni: 0,7 Vp-p (standardno), 75 OHM, pozitivnoDP (iba model so vstupom DP)HDMI (iba model so vstupom HDMI)
Zvočniki		2W x 2
Zvok		Zvočni vhod (samo model z zvočnim vhodom)
		Zvočni izhod (samo model z zvočnim izhodom)
Največja velikost zaslona		Horizontalno:544mmVertikalno:303 mm
Vir napajanja 100-240V~, 50/60Hz
Delovno okolje		Delovna temp.: 5 °C do 35 °C.Temp. shranjevanja: -20 °C do 60 °C.Delovna vlažnost: 10 % do 85 %.
Dimenzije 558 (Š) x 383~503(V) x 208 (G)mm
Teža (neto) 5.71kg enota (neto)
Spec. mehanizma		Vyklopenie: -5° až +25°Otáčanie: -45° až +45°Nastavenie výšky: 120 mmVrtenje: DaSnemljivo stojalo: Da
Zunanje kontrole: Funkcije		SvetlostKontrastOjačanje temneModra svetlobaACMVelika ostrinaSamodejne konfiguracijeV. položajN. položajFokusaTaktaGamaTemperatura barveNačiniNačin sRGBNačin sivine6-osni odtenek6-osna nasičenost	GlasnostIzklopi zvokPrilagodljiv sinhronizacijaHitrost osveževanja zaslonaJezikČasovna omejitev zaslonskega menijaProsojnostZaklepa OSDVhodSamodejni virŠiroki načinDodelitev bližnjični tipkiDDC/CIRaven črnine za HDMINačin hitrega zagonaPolnjenje prek USB v izklopljenem stanjuPonastavitev
*Vse specifikacije se lahko spremenijo brez predhodnega opozorila.

Priročnike in druge dokumente ovašem Acerjevem izdelku si lahko ogledate na uradni Acerjevi strani za podporo. *Letna poraba energije se izračuna s pomočjo običajne porabe energije pri uporabi 4 ure na dan in 365 dni na leto.
