B257Q - Obrazovka ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka	ACER
Model	B257Q
Veľkosť obrazovky	24,5 palca (62 cm)
Maximálne rozlíšenie	1920 x 1080 pri 75 Hz
Typ panelu	TN
Jas	250 cd/m²
Dynamický kontrast (ACM)	100 000 000:1
Pozorovací uhol (H/V)	170° / 160° (CR≥10)
Odozva	5 ms
Zobraziteľné farby	16,7 miliónov
Vstupné konektory	VGA (D-Sub), HDMI, DisplayPort, USB 3.0 Hub (4 porty), audio vstup/výstup
Zabudované reproduktory	2 x 2 W
Spotreba energie (aktívny)	16 W (typ.)
Spotreba v pohotovostnom režime	0,34 W
Spotreba pri vypnutí	0,29 W
Energetická trieda	A
Napájanie	100-240 V~, 50/60 Hz
Rozmery (Š x V x H)	558 x 383~503 x 208 mm
Čistá hmotnosť	5,71 kg
Ergonomické nastavenia	Náklon (-5° až +25°), otáčanie (-45° až +45°), výška (120 mm), otočenie (rotácia)
Montáž VESA	Áno (odnímateľná základňa)
Hlavné funkcie	Jas, kontrast, hlasitosť, stlmenie, zosilnenie čiernej, adaptívna synchronizácia, modré svetlo, ACM, atď.
Údržba	Čistiť jemnou handričkou a roztokom bez rozpúšťadiel. Vyhýbajte sa dažďu, vlhkosti a priamemu slnečnému žiareniu.
Bezpečnosť	Neotvárajte kryt. Okamžite odpojte, ak je kábel poškodený alebo ak došlo k vyliatiu tekutiny.

Často kladené otázky - B257Q ACER

Ako vyčistiť obrazovku môjho monitora Acer B257Q?

Vypnite monitor a odpojte napájací kábel. Nastriekajte čistiaci roztok bez rozpúšťadiel na jemnú handričku, potom jemne utrite obrazovku. Nikdy neaplikujte tekutinu priamo na obrazovku a nepoužívajte abrazívne prostriedky.

Aké káble sú potrebné na pripojenie monitora k počítaču?

Použite kábel VGA, HDMI alebo DisplayPort podľa výstupov vášho počítača. Pre USB hub pripojte USB 3.0 kábel z monitora do počítača. Utiahnite skrutky konektorov pre stabilné pripojenie.

Ako nastaviť jas a kontrast?

Stlačte tlačidlo funkcie pre zobrazenie menu OSD. Použite zadný ovládač na navigáciu k 'Jas' alebo 'Kontrast', potom upravte pomocou tlačidiel. Môžete tiež použiť preddefinované skratky cez funkčné tlačidlá.

Monitor sa nezapína, čo robiť?

Skontrolujte, či je napájací kábel správne zapojený do monitora a do zásuvky. Skúste inú zásuvku. Ak kontrolka stále nesvieti, kontaktujte autorizovaného technika. Nepokúšajte sa o opravu sami.

Ako používať funkciu otáčania obrazovky?

Monitor podporuje otáčanie (rotáciu) pre režim na výšku. Zdvihnite obrazovku do maximálnej výšky, potom ju jemne otočte. Možno budete musieť upraviť orientáciu v nastaveniach operačného systému.

Čo je adaptívna synchronizácia (Adaptive Sync)?

Adaptívna synchronizácia znižuje trhanie a sekanie obrazu synchronizáciou obnovovacej frekvencie monitora s grafickou kartou. Na aktiváciu prejdite v menu OSD na 'Adaptívna synchronizácia' a nastavte na Zap.

Ako šetriť energiu s týmto monitorom?

Použite automatický pohotovostný režim (nastaviteľný v OSD). Znížte jas na pohodlnú úroveň. Monitor je certifikovaný triedou A s typickou spotrebou 16 W v aktívnom stave a menej ako 0,5 W v pohotovostnom režime.

Môžem tento monitor upevniť na rameno?

Áno, základňa je odnímateľná a monitor je kompatibilný s VESA. Odstráňte základňu odskrutkovaním skrutky, potom pripevnite držiak VESA 100x100 mm. Uistite sa, že držiak unesie hmotnosť 5,71 kg.

Čo robiť, ak obrazovka zobrazuje 'Žiadny signál'?

Skontrolujte, či je video kábel správne pripojený k monitoru a počítaču. Uistite sa, že je v menu OSD (tlačidlo Vstup) vybraný správny vstupný zdroj. V prípade potreby reštartujte počítač.

Kde nájdem ovládače pre tento monitor?

Ovládače zvyčajne nie sú pre monitor potrebné. Môžete si však stiahnuť ICC súbor alebo manuál z webu podpory Acer (www.acer.com). Pri vyhľadávaní použite číslo modelu B257Q.

NÁVOD NA OBSLUHU B257Q ACER

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.
   Vypnite LCD monitor a odpojte siet'ový kábel.
2. Čistiaci roztok bez rozpustných vlastností nastriekajte na utierku a obrazovku jemne vyčistite.
3. LCD monitor neumiestňujte do blízkosti okna. Vystavenie monitora účinkom dažďa, vlhkosti alebo slnečného žiarenia môžu spôsobit’ vážne poškodenie.
4. Na LCD obrazovku nevyvíjajte tlak. Nadmerný tlak môže spôsobit' trvalé poškodenie displeja.
5. Kryt neodstraňujte a ani sa túto jednotku nepokúšajte opravovat' vlastnoručne. Vykonávanie servisu akejkol'vek povahy by mal vykonávat' autorizovaný technik.
6. LCD monitor uskladňujte v miestnosti s teplotou -20° až 60° C (-4° až 140° F). Uskladnenie LCD monitora mimo tohto teplotného rozpätia môže mat' za následok trvalé poškodenie.
7. V prípade výskytu ktorejkolvek z nasledujúcich okolností okamžite odpojte monitor od prívodu elektrickej energie a zavolajte autorizovaného technika:
8. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
9. Na LCD monitor sa rozliala tekutina alebo monitor bol vystavený daždu.
   • LCD monitor alebo jeho skrinka sú poškodené.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte vsmere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

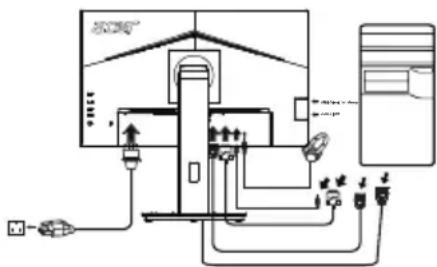

Pripojenie monitora k počítaču

1. Vypnite počítač a zo siet'ovej zásuvky vytiahnite siet'ový kábel.
2. Signálny kábel pripojte k vstupnej zásuvke HDMI (voliteľná) a/alebo DP (voliteľná) a/alebo VGA (voliteľná) na monitore a k výstupnej zásuvke HDMI (voliteľná)a/alebo DP (voliteľná) a/alebo VGA (voliteľná) grafickej karty počítača. Následne utiahnite skrutky s krídelkami na konektore signálneho kábla.
3. Pripojenie kábla USB (voliteľný) Pripojte kábel USB 3.0 k portu na rýchle nabíjanie. Pripojte kábel USB 3.0 k portu.
4. Voliteľné: Pomocou audio kábla prepojte zásuvku zvukového vstupu (AUDIO IN) na LCD monitore a výstupný port počítača.
5. Siet'ový kábel monitora pripojte k siet'ovému portu na zadnej strane monitora.
6. Siet'ové káble počítača a monitora pripojte k najbližšej siet'ovej prívodnej zásuvke.

Poznámka: Výstup zvuku je k dispozícii iba pre model s výstupom zvuku. Ďalšie pokyny si pozrite v používatel'skej príručke.

2 Tlačidlo funkcie[IMAGE]	a. Stlačením tohto tlačidla zobrazíte hlavnú stránku. Ak chcete vstúpít’ do funkcie Klávesová skratka 1, znova stlačte toto tlačidlo.b. Ked’ je ponuka Funkcie aktívna, stlačením tohto tlačidla zobrazíte základné informácie o monitore a aktuálny vstup, alebo nastavenia vlastných farieb môžete vynulovať na pôvodné nastavenie od výrobcu.
3 Tlačidlo funkcie[IMAGE]	a. Stlačením tohto tlačidla zobrazíte hlavnú stránku. Ak chcete vstúpít’ do funkcie Klávesová skratka 2, znova stlačte toto tlačidlo.b. Ked’ je ponuka Funkcie aktívna, stlačením tohto tlačidla vyberte bud’ režim Scenár, alebo herný režim.
4 Tlačidlo funkcie[IMAGE]	a. Stlačením sa zobrazí Hlavná stránka. Opätovným stlačením prejdete na funkciu Vol’ba vstupu.b. Ked’ je ponuka Funkcie aktívna, stlačením tohto tlačidla ukončite ponuku OSD.
5 Tlačidlo funkcie[IMAGE]	a. Stlačením sa zobrazí Hlavná stránka. Opätovným stlačením prejdete na d’alšiu funkciu v rámci ponuky Ponuka funkcií.b. Samostatné tlačidlo prepínania na zadnej strane rámu displeja funguje ako pákový ovládač. Ak chcete pohybovať kurzorom, stačí prepínať tlačidlo v štyroch smeroch. Stlačením tlačidla zvolíte požadovanú možnosť. Svetlosivá znamená možnosť používať. Tmavosivá znamená nemožnosť používať.

Toto zariadenie bolo testované a zistilo sa, že spíňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa vzmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení vobytnej zóne. Toto zariadenie generuje, používa a môže vyžarovat’ vysokofrekvenčnú energiu a ak nie je nainštalované a používané vsúlade spokynmi, môže spôsobovat’ škodlivé rušenie rádiových komunikácií.Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť onápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

• Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu.
• Predížte vzdialenost' medzi zariadením a prijímačom.
• Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač.
• Porad'te sa spredajcom alebo skúseným rádiovým/televíznym technikom.

Vyhlásenie ozhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spíňa základné požiadavky a d’alšie príslušné ustanovenia smernice oEMK 2014/30/EU, smernice onízkom napátí 2014/35/EU, smernicu RoHS 2011/65/EÚ a smernicu 2009/125/ES ovytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

Všetky pripojenia k iným počítačovým zariadeniam musia byť vykonané spoužitím tienených káblov, aby sa dodržala zhoda spredpismi oEMK

K tomuto zariadeniu možno pripojit' iba periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atd'.) certifikované na zhodu slimitmi triedy B. Prevádzka snecertifikovanými periférnymi

zariadeniami bude mat' pravdepodobne za následok rušenie rádiového a televízneho príjmu.

Pozor

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mat' za následok zneplatnenie oprávnenia používateľa prevádzkovat' tento produkt, ktoré udeluje Federal Communications Commission (FCC – Federálny výbor pre komunikácie vUSA).

Prevádzkové podmienky

Toto zariadenie je vsúlade sčasťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovat' škodlivé rušenie a (2) toto zariadenie musí zniest' akékol'vek prijaté rušenie, vrátane rušenia, ktoré môže spôsobit' nežiaducu prevádzku.

Upozornenie: Pre používatel'ov vKanade

CAN ICES-3(B)/NMB-3(B)

Likvidácia nepotrebného zariadenia používatel'mi vsúkromných domácnostiach vEurópskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovat' spolu siným odpadom zdomácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovat' prírodné zdroje a zabezpečit', aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre d'alšie informácie otom, kde môžete odovzdat' svoje nepotrebné zariadenie na recykláciu, sa obrát'te na svoj miestny mestský úrad, služby nakladania sodpadom, ktoré vaša domácnost' využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD panel	Druh monitora TFT farebný LCD
	Vel'kost' 24,5"W (62cm)
	Rozstup pixlov 0.283 mm (H) x 0.283 mm (V)
	Jas 250 cd/m	^2 (typický)
	Kontrast 100,000,000:1Max. (ACM)
	Uhol pre sledovanie 170°(H), 160°(V) (CR=10) 176°(H), 170°(V) (CR=5)
	Doba odozvy 5ms (zapnuté/vypnuté)
	Typ panela TN
	Video Analógové rozhranie R, G, B
	Horizontálny kmitočet 30~85KHz
	Vertikálny kmitočet 48~75Hz
Počet farieb displeja 16.7Mil. farieb
Frekvencia kmitania bodu 180MHz
Maximálne rozlíšenie 1920x1080 @75Hz
Bez nutnosti ručnej konfigurácie VESA DDCCI/DDC2B
Razred energijske učinkovitosti		A
*Letna poraba energije		31 (kWh) (za model z vhodom HDMI)
Spotreba energie @200cd/m2	Režim zapnutia	16W(typ.)
	Režim spánku 0.34W(typ.)
	Režim vypnutia	0.29W(typ.)
Konektor pre vstup		D-SubHDMI (iba pre modely s HDMI)DP (samo model z vhodom DP)USB Hub/USB 3.0 x 4 (len model USB Hub)
Vstupný video signál		Analógový: 0,7 Vp-p(štandard), 75 ohmov, pozitívnyHDMI signál (iba pre modely s HDMI)DP (samo model z vhodom DP)
Reproduktor		2W x 2
Zvuk		Vstup zvuku (iba pre modely so vstupom zvuku)
		Výstup zvuku (iba pre modely s výstupom zvuku)
Maximálny rozmer obrazovky		Horizontálny:544mmVertikálny:303 mm
Zdroj energie 100-240V~, 50/60Hz
Prevádzkové prostredie		Prevádzková teplota: 5°C až 35°CSkladovacia teplota: -20°C až 60°CPrevádzková vlhkost': 10 % až 85 %
Rozmery 558 (Š) x 383~503 (V) x 208 (H) mm
Hmotnost' (čistá hmotnost') 5.71kg jednotka (čistá hmotnost')
Špecifikácie mechanizmu		Nagib: Od -5° do +25°Sukanje: od -45° do +45°Nastavitev višine:120 mmPreklopenie: ánoStojan s odpojitel'nou pätkou: áno
VonkajšieOvládače:	Funkcia	JasKontrastZosilnenie čiernejModré svetloACMSuper ostrostAutomatickú konfiguráciuHorizontálna polohaVertikálna polohaZaostrenieSynchronizáciaGamaTeplota fariebRežim y Režim sRGBRežim odlieňov sivej6-osový odtieň6-osová sýtosť	HlasitosťStlmit’Adaptívny synchronizácieHodnota frekvencie obnovovaniaJazykČasový limit pre vypnutie OSDPriehľadnosťZablokovania OSDVstupAutomatická voľba zdrojaŠirokouhlý režimPriradenie prístupový klávesDDC/CISTupeň čiernej pre HDMIRežim Rýchly štartNabíjanie pomocou rozhrania USB vo vypnutom staveResetovanie
* Všetky technické špecifikácie podliehajú zmenám bez predchádzajúceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer. *Ročná spotreba energie sa vypočita spoužitím charakteristickej spotreby energie 4 hodiny denne, 365 dní vroku.

1. Vyberte monitor z balenia.

2. Pripevnite stojan na podstavec. (pre vybrané modely).

3. Na uzamknutie oto že v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)

4. Upevnite podstavec na stojan otá čaním skrutky, prižom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

Povezovanje monitorja z računalnikom
