B257Q - Tela ACER - Manual de utilização gratuito

Tipo de produto	Monitor LCD
Marca	ACER
Modelo	B257Q
Tamanho da tela	24,5 polegadas (62 cm)
Resolução máxima	1920 x 1080 a 75 Hz
Tipo de painel	TN
Brilho	250 cd/m²
Contraste dinâmico (ACM)	100 000 000:1
Ângulo de visão (H/V)	170° / 160° (CR≥10)
Tempo de resposta	5 ms
Cores exibíveis	16,7 milhões
Conectores de entrada	VGA (D-Sub), HDMI, DisplayPort, Hub USB 3.0 (4 portas), entrada/saída de áudio
Alto-falantes integrados	2 x 2 W
Consumo elétrico (ativo)	16 W (típ.)
Consumo em espera	0,34 W
Consumo desligado	0,29 W
Classe energética	A
Alimentação	100-240 V~, 50/60 Hz
Dimensões (L x A x P)	558 x 383~503 x 208 mm
Peso líquido	5,71 kg
Ajustes ergonômicos	Inclinação (-5° a +25°), giro (-45° a +45°), altura (120 mm), pivô (rotação)
Montagem VESA	Sim (base removível)
Funções principais	Brilho, contraste, volume, mudo, amplificação do preto, sincronização adaptativa, luz azul, ACM, etc.
Manutenção	Limpar com um pano macio e uma solução sem solvente. Evitar exposição à chuva, umidade e luz solar direta.
Segurança	Não abrir o gabinete. Desconectar imediatamente se o cabo estiver danificado ou se líquido tiver escorrido.

Perguntas frequentes - B257Q ACER

Como limpar a tela do meu monitor Acer B257Q?

Desligue o monitor e desconecte o cabo de alimentação. Borrife uma solução de limpeza sem solvente em um pano macio e, em seguida, limpe suavemente a tela. Nunca aplique líquido diretamente na tela e não use produtos abrasivos.

Quais cabos são necessários para conectar o monitor ao meu computador?

Use um cabo VGA, HDMI ou DisplayPort de acordo com as saídas do seu computador. Para o hub USB, conecte um cabo USB 3.0 do monitor ao computador. Aperte os parafusos dos conectores para uma conexão estável.

Como ajustar o brilho e o contraste?

Pressione a tecla de função para exibir o menu OSD. Use o joystick traseiro para navegar até 'Brilho' ou 'Contraste' e ajuste com as teclas. Você também pode usar atalhos predefinidos através das teclas de função.

O monitor não liga, o que fazer?

Verifique se o cabo de alimentação está corretamente conectado ao monitor e à tomada. Tente outra tomada. Se o LED permanecer apagado, entre em contato com um técnico autorizado. Não tente consertar você mesmo.

Como usar a função de rotação da tela?

O monitor suporta rotação (pivô) para modo retrato. Levante a tela até a altura máxima e gire-a suavemente. Talvez seja necessário ajustar a orientação nas configurações do sistema operacional.

O que é sincronização adaptativa (Adaptive Sync)?

A sincronização adaptativa reduz o rasgo e as trepidações da imagem sincronizando a taxa de atualização do monitor com a da placa gráfica. Para ativá-la, vá ao menu OSD em 'Sincronização adaptativa' e ajuste para Ligado.

Como economizar energia com este monitor?

Use o modo de espera automático (ajustável no OSD). Reduza o brilho para um nível confortável. O monitor é certificado classe A com consumo típico de 16 W em modo ativo e menos de 0,5 W em espera.

Posso fixar este monitor em um braço articulado?

Sim, a base é removível e o monitor é compatível com VESA. Remova a base desapertando o parafuso e fixe um suporte VESA 100x100 mm. Certifique-se de que o suporte suporta o peso de 5,71 kg.

O que fazer se a tela exibir 'Sem sinal'?

Verifique se o cabo de vídeo está bem conectado ao monitor e ao computador. Certifique-se de que a fonte de entrada correta está selecionada através do menu OSD (tecla Entrada). Reinicie o computador, se necessário.

Onde encontrar os drivers para este monitor?

Geralmente, drivers não são necessários para um monitor. No entanto, você pode baixar o arquivo ICC ou o manual no site de suporte da Acer (www.acer.com). Use o número do modelo B257Q para a busca.

MANUAL DE UTILIZADOR B257Q ACER

Manual de Iniciação Rápida do Monitor LCD Acer (GIN)

Instruções de segurança importantes

Por favor leia as seguintes instruções atentamente.

1. Para limpar o ecrã do monitor LCD:
2. Desligue o monitor LCD e desconecte o cabo de alimentação.
   Borrife uma solução de limpeza não solvente num pano e limpe o ecrã cuidadosamente.
3. Não coloque o monitor LCD junto a uma janela. Expor o monitor a chuva, humidade, ou luz solar pode danificá-lo seriamente.
4. Não exerça pressão sobre ecrã do LCD. Pressão excessiva pode causar danos permanentes ao ecrã.
5. Não remova a tampa ou tente proceder a qualquer reparação desta unidade por si próprio. Somente um técnico autorizado deverá proceder a reparações de qualquer tipo.
6. Guarde o monitor LCD numa sala com uma temperatura entre os -20^ e os 60^ C ( -4^ a 140^ F). Guardar o monitor LCD em ambientes além destes limites pode resultar em danos permanentes.
7. Desligue o seu monitor da alimentação imediatamente ou chame um técnico autorizado se ocorrer alguma das seguintes situações:
8. O cabo de ligação Monitor-PC estiver desgastado ou danificado.
9. For entornado algum liquido sobre o monitor LCD ou o monitor for exposto a chuva.
10. O monitor LCD ou a caixa exterior estiverem danificados.

1. Retire o monitor da embalagem.
2. Instale o apoio na base. (disponível para modelos selecionados)
3. Rode para a direita de forma a encaixar. Certifique-se de que a base está encaixada no suporte. (disponível para modelos selecionados)
4. Fixe a base no suporte apertando o parafuso com uma patilha ou uma moeda adequada. (disponível para modelos selecionados)

Ligar o seu monitor a um computador

1. Desligue o seu computador e desconecte o cabo de alimentação do mesmo.
2. Conecte o cabo de ligação à entrada DP (opcional) /HDMI (opcional) /MHL (opcional) do monitor, e o conector DP (opcional) /HDMI (opcional) /MHL (opcional) ao conector de saída da placa gráfica do seu computador. Aperte os parafusos manuais no conector do cabo.
3. Ligue o cabo USB (Opcional) Ligue o cabo USB 3.0 à porta para carregamento rápido. Ligue o cabo USB 3.0 à porta.
4. Opcional: Utilizando o cabo áudio conecte a entrada de áudio (AUDIO IN) do monitor LCD à porta de saída line-out do computador.
5. Insira o cabo de alimentação do monitor na porta de alimentação na parte posterior do monitor.
6. Conecte os cabos de alimentação do seu computador e do monitor a uma tomada de rede.

Nota: A saída de áudio refere-se apenas ao modelo com saída de áudio.

Consulte o manual do utilizador para obter mais instruções..

1 Botão de energia Liga/desliga o monitor. A cor azul indica que o monitor está ligado. A cor âmbarindica que o monitor se encontra no modo de suspensão/poupança de energia.
2 Botão de função	a. Prima para ver a Página Principal. Prima novamente para aceder à função de botão de atalho 1.b. Quando o Menu de Funções estiver ativo, prima este botão para ver as informações básicas do seu monitor e da entrada atual ou repor as predefinições de cores predefinidas.
3 Botão de função	a. Prima para ver a Página Principal. Prima novamente para aceder à função de botão de atalho 2.b. Quando o Menu de Funções estiver ativo, prima este botão para selecionar o modo de cenário ou modo de jogo.
4 Botão de função	a. Prima ver a Página Principal. Prima novamente para aceder à função de Seleção de entrada.b. Quando o Menu de Funções estiver ativo, este botão permite sair do menu OSD.
5 Botão de função	a. Prima ver a Página Principal. Prima novamente para aceder à função seguinte no Menu de Funções.b. O botão localizado na traseira da moldura do monitor funciona como um joystick. Para mover o cursor, basta deslocar o botão nas quatro direções. Prima o botão para selecionar a opção desejada. A cor cinzenta-claro indica que está operacional. A cor cinzenta-escuro indica que está inoperacional.

Aviso: Utilizadores do Canadá

CAN ICES-3(B)/NMB-3(B)

Para evitar danificar o monitor, não o levante pela base.

Eliminação de equipamento pelo utilizador de carácter particular na União Europeia

Este símbolo no produto ou na sua embalagem indica que o produto não deve ser eliminado em conjunto com o lixo doméstico. Ao invés, é da sua responsabilidade a eliminação do seu equipamento depositando-o num ponto de recolha designado para a reciclagem de lixo desperdício electrónico e equipamento electrónico. A recolha e reciclagem separada do seu equipamento no momento da eliminação contribuirá para a conservação dos recursos naturais e assegurará que o mesmo é reciclado de forma a proteger a saúde humana e o ambiente. Para mais informações relativas a locais de depósito do seu equipamento para reciclagem, por favor consulte o seu departamento local, o seu serviço de eliminação de lixo doméstico, ou inquira junto do seu vendedor.

ESPECIFICAÇÕES

Painel LCD	Sistema de guia TFT LCD a Cores
	Tamanho 24,5"W (62cm)
	Distância entre pixéis 0.283(H) x 0.283(V)mm
	Brilho 250cd/m	^2 (Típicol)
	Contraste 100,000,000:1	Max. (ACM)
	Ângulo de visualização 170°(H), 160°(V) (CR=10) 176°(H), 170°(V) (CR=5)
	Tempo de resposta 5ms (Activo/Inactivo)
	Tipo de Painel TN
	Vídeo Interface analógica R, G, B
	Frequência H 30~85KHz
	Frequência V 48~75Hz
Cores de visualização 16.7M Colors
Relógio de pixel		180MHz
Resolução Máxima		1920x1080 @75Hz
Plug & Play		VESA DDCCI/DDC2B
Classe de eficiência energética		A
*Consumo energético anual 31 (kWh) (nos modelos com entrada HDMI)
Consumo de energia @200cd/m2	Modo ligado 16W(typ.)
	Modo de Suspensão 0.34W(typ.)
	Modo Desligado 0.29W(typ.)
Conector de Entrada		D-SubHDMI (Somente Modelo HDMI)DP (apenas nos modelos com entrada DP)USB Hub / USB3.0 x 4 (Somente Modelo USB Hub)
Sinal de Vídeo de Entrada		Analógico:0,7Vp-p(padrão), 75 OHM, PositivoSinal HDMI (apenas nos modelos com entrada HDMI)DP (apenas nos modelos com entrada DP)
Altifalantes 2W x 2
Áudio		Entrada de áudio (Apenas no modelo com entrada de áudio)
		Saída de áudio (Apenas no modelo com saída de áudio)
Tamanho Máximo do Ecrã		Horizontal:544mmVertical:303mm
Fonte de Alimentação 100-240V~, 50/60Hz
Considerações Ambientais		Temperatura de Funcionamento: 5°C a 35°CTemperatura de Armazenamento: -20°C a 60°CHumidade de Funcionamento: 10% a 85%
Dimensões 558 (L) x 383~503(A) x 208 (D)mm
Peso (N. W.) 5.71kg Unidade (net)
Especificações do Mecanismo		Inclinação: entre -5° e +25°Inclinação Horizontal:entre -45° e +45°Ajuste de altura:120 mmPivot: simSuporte de pé destacável: sim
Externo Controlos:	Função	Brilho VolumeContraste Sem somIntensificação de escuro Sincronizar adaptativoLuz azul Taxa de atualizaçãoACM IdiomaSuper Nitidez Tempo limite do OSDConfiguração automática TransparênciaPosição H. Bloqueio do OSDPosição V. EntradaFocagem Fonte automáticaRelógio Modo panorâmicoGama Atribuição dos botão de atalhoTemp. da cor DDC/ClTemp. da cor Nível. preto HDMIModo sRGB Modo de início rápidoModo escala de cinzento Carregamento por USB semTonalidade de 6 eixos alimentaçãoSaturação de 6 eixos Repor
* Todas as especificações estão sujeitas a alterações sem aviso prévio.

Pode encontrar manuais e outra documentação sobre o seu produto Acer no website de suporte oficial da Acer.
*O consumo energético anual é calculado utilizando o consumo energético habitual quatro horas por dia, 365 dias por ano.

Guia de início rápido do monitor LCD Acer

Instruções de segurança importantes

Leia as instruções a seguir atentamente

1. Para limpar a tela do monitor LCD:

2. Desligue o monitor LCD e desconecte o cabo de alimentação da tomada.

3. Borrife uma solução de limpeza sem solventes em um pano e limpe a tela com cuidado.

4. Não coloque o monitor LCD próximo a janelas. A exposição do monitor à chuva, umidade ou luz solar pode causar danos graves ao aparelho.

5. Não aplique pressão à tela LCD. A pressão em excesso pode causar danos permanentes ao visor.

6. Não remova a tampa nem tente fazer a manutenção da unidade. Todos os tipos de manutenção devem ser realizados por um técnico autorizado.
7. O monitor LCD deve permanecer em ambientes com temperatura entre -20 e 60 °C (-4 e 140 °F). Não seguir essa recomendação pode causar danos permanentes ao aparelho.

8. Desconecte o monitor da tomada imediatamente e entre em contato com um técnico autorizado em qualquer um destes casos:

9. O cabo de sinal que conecta o monitor ao PC está desgastado ou foi danificado.

10. Houve derramamento de líquido no monitor LCD ou o monitor foi exposto à chuva.
11. O monitor LCD — ou outras partes do aparelho — está danificado.

Como fixar o monitor na base

1. Remova o monitor da embalagem.
2. Encaixe o suporte do monitor na base (somente em alguns modelos).
3. Gire no sentido horários para travar. Verifique se a base e o suporte estão travados (somente em alguns modelos).
4. Fixe o suporte na base com um parafuso usando a lingueta integrada ou uma chaveta própria para isso (somente em alguns modelos).

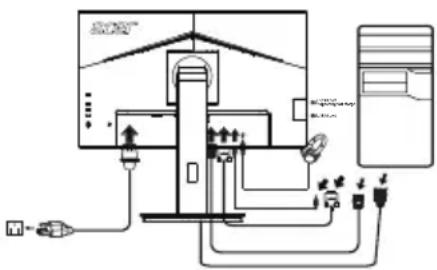

Como conectar o monitor a um computador

1. Desligue o monitor e desconecte o cabo de alimentação do computador da tomada
2. Conecte o cabo de sinal ao DP (opcional) e/ou HDMI (opcional) e/ou VGA (opcional) do monitor, e o DP (opcional) e/ou HDMI (opcional) e/ou VGA (opcional) da placa gráfica do computador. Em seguida, aperte os parafusos do conector do cabo de sinal.
3. Conecte o cabo USB (Opcional) Conecte o cabo USB 3.0 à porta de carga rápida. Conecte o cabo USB 3.0 à porta.
4. Opcional: Conecte a tomada de entrada de áudio (AUDIO IN) do monitor LCD e a porta de saída de linha no computador com o cabo de áudio.
5. Insira o cabo de alimentação do monitor na porta de alimentação naparte posterior do aparelho
6. Conecte os cabos de alimentação do computador e do monitor a uma tomada elétrica.

Nota: A saída de áudio é só para o modelo com saída de áudio. Consulte o manual do usuário para obter mais instruções.

2 Tecla de função	a. Pressione para ver a página principal. Pressione novamente para inserir função de atalho1.b. Quando o Menu de Função estiver ativo, pressione esta tecla para ver as informações básicas para o seu monitor e a entrada atual ou redefina as configurações de cor personalizada para os padrões da fábrica.
3 Tecla de função	a. Pressione para ver a página principal. Pressione novamente para inserir função de atalho2.b. Quando o Menu de Função estiver ativo, pressione este botão para selecionar o modo de cenário ou modo de jogo.
4 Tecla de função	a. Pressione para ver a página Principal. Pressione novamente para entrar na função de seleção de Fonte.b. Quando o Menu de Função estiver ativo, este botão irá sair do OSD.
5 Tecla de função	a. Pressione para ver a página Principal. Pressione novamente para entrar na próxima função no Menu de Função.b. O botão de alternância único na parte de trás da moldura do Monitor funciona como um joystick. Para mover o cursor, basta alternar o botão em quatro direções. Pressione o botão para selecionar a opção desejada. Cinza brilhante indica operável. Cinza escuro indica inoperável.

Aviso: Usuários no Canadá

CAN ICES-3(B)/NMB-3(B)

Para evitar danos ao monitor, não levante o monitor pela sua base.

Descarte de equipamentos nas residências dos usuários na União Europeia

O símbolo ao lado, presente no produto ou na sua embalagem, indica que esse produto não deve ser descartado no lixo doméstico comum. Em vez disso, é sua responsabilidade descartar o equipamento adequadamente, levando-o a um ponto de coleta para reciclagem do equipamento elétrico e eletrônico. A coleta seletiva e reciclagem do equipamento no momento do descarte ajudará a conservar recursos naturais e garantir que ele seja reciclado para proteger a saúde humana e o meio ambiente. Para obter mais informações sobre pontos de coleta de equipamentos para reciclagem, entre em contato com a prefeitura da sua cidade, com o serviço de coleta doméstica ou com o estabelecimento em que o produto foi adquirido.

ESPECIFICAÇÃO

Painel LCD	Sistema tecnológico LCD	TFT a cores
	Tamanho 24,5"W (62cm)
	Densidade dos pixels 0.283mm(H) x 0.283mm(V)
	Brilho 250cd/m	^2 (típicol)
	Contraste 100,000,000:1	Max. (ACM)
	Ângulo de visualização 170°(H), 160°(V) (CR=10) 176°(H), 170°(V) (CR=5)
	Tempo de resposta 5ms (On/Off)
	Tipo de painel TN
	Vídeo Interface analógica R,G, B
	Frequência H 30~85KHz
	Frequência V 48~75Hz
Cores do visor 16.7M Colors
Frequência de pontos		180MHz
Resolução máxima		1920x1080 @75Hz
Plug & Play		VESA DDCCI/DDC2B
Classe de eficiência energética		A
*Consumo de energia anual		31 kWh (modelo com entrada HDMI)
Consumo de energia @200cd/ m^2	Ligado	16W(típico)
	Hibernação	0.34W(típico)
	Desligado	0.29W(típico)
Conector de entrada		D-SubHDMI (somente nos modelos com entrada HDMI)DP (somente nos modelos com entrada DP)Hub USB / USB 3.0 x 4 (Apenas Modelo Hub USB)
Sinal de entrada de vídeo		Analógico: 0,7Vp-p (padrão), 75 OHM, PositivoDP (somente nos modelos com entrada DP)Sinal HDMI (somente nos modelos com entrada HDMI)
Alto-falantes 2W x 2
Áudio		Entrada de áudio (apenas modelo com entrada de áudio)
		Saída de áudio (apenas modelo com saída de áudio)
Tamanho máximo da tela		Horizontal: 544mmVertical:303mm
Fonte de alimentação 100-240V~, 50/60Hz
Condições do ambiente		Temperatura de funcionamento: de 5 a 35 °CTemperatura de armazenamento: de -20 a 60 °CUmidade operacional: de 10 a 85%
Dimensões 558 (L) x 383~503(A) x 208 (P)mm
Peso (líquido) 5.71kg Unit (líquido)
Especificações do mecanismo		Inclinação: de -5° a 25°Rotação: de -45° a 45°Ajuste de altura: 120 mmPivô: SimSuporte separável: Sim
Controles externos Funções		Brilho VolumeContraste MudoAumento do Preto Sincronização de AdaptaçãoNível de azul Num da taxa de atualizaçãoACM IdiomaSuper Nitidez Intervalo OSDAutoconfig TransparênciaPosição H. Bloqueio de OSDPosição V. EntradaFoco Auto OrigemClock Modo AmploGamma Atribuições dos tecla de AtalhoTemperatura de Cor DDC/CIModos Nível preto HDMIModo sRGB Modo de início rápidoModo escala de cinza Desligar carga USB6-eixos Matiz Reinicializar6-eixos Saturar
* Todas as especificações estão sujeitas a alterações sem aviso prévio.

Encontre manuais e outros documentos para seu produto Acer no site de suporte da Acer.
*O consumo de energia anual é calculado com base no consumo de energia normal por 4 horas por dia, 365 dias por ano.

Declaração de Conformidade

Nós,

Acer Incorporated

Produto: Monitor LCD

Designação comercial: Acer

("x" = 0\~9, a \~ z, A \~ Z, ou espaço em branco)

Nós, Acer Incorporated, declaramos sob nossa exclusiva responsabilidade que o produto acima descrito está em conformidade com a legislação de harmonização da União e que foram aplicadas as Diretivas e normas indicadas abaixo e/ou outras normas relevantes:

Diretiva CEM: 2014/30/UE

EN 55032:2012/AC:2013 Classe B

EN 55024:2010

EN 61000-3-2:2014 Classe D

EN 61000-3-3:2013

Diretiva LVD: 2014/35/UE

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Diretiva RSP: 2011/65/UE

EN 50581:2012

Regulamentação (CE) N°. 1275/ 2008; EN 50564:2011

Ano para iniciar a utilização da marca CE: 2017.

RuJaw

RU Jan / Administrador
