B257Q - Obrazovka ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	ACER
Model	B257Q
Velikost obrazovky	24,5 palce (62 cm)
Maximální rozlišení	1920 x 1080 při 75 Hz
Typ panelu	TN
Jas	250 cd/m²
Dynamický kontrast (ACM)	100 000 000:1
Pozorovací úhel (H/V)	170° / 160° (CR≥10)
Doba odezvy	5 ms
Zobrazitelné barvy	16,7 milionů
Vstupní konektory	VGA (D-Sub), HDMI, DisplayPort, USB 3.0 Hub (4 porty), audio vstup/výstup
Vestavěné reproduktory	2 x 2 W
Spotřeba elektřiny (aktivní)	16 W (typ.)
Spotřeba v pohotovostním režimu	0,34 W
Spotřeba při vypnutí	0,29 W
Energetická třída	A
Napájení	100-240 V~, 50/60 Hz
Rozměry (š x v x h)	558 x 383~503 x 208 mm
Hmotnost netto	5,71 kg
Ergonomická nastavení	Naklonění (-5° až +25°), otáčení (-45° až +45°), výška (120 mm), pivot (rotace)
Montáž VESA	Ano (odnímatelná základna)
Hlavní funkce	Jas, kontrast, hlasitost, ztlumení, zesílení černé, adaptivní synchronizace, modré světlo, ACM, atd.
Údržba	Čistěte jemným hadříkem a roztokem bez rozpouštědel. Vyhněte se dešti, vlhkosti a přímému slunečnímu záření.
Bezpečnost	Neotvírejte kryt. Okamžitě odpojte, pokud je kabel poškozen nebo pokud došlo k polití tekutinou.

Často kladené otázky - B257Q ACER

Jak vyčistit obrazovku mého monitoru Acer B257Q?

Vypněte monitor a odpojte napájecí kabel. Nastříkejte čisticí roztok bez rozpouštědel na jemný hadřík, poté jemně otřete obrazovku. Nikdy neaplikujte tekutinu přímo na obrazovku a nepoužívejte abrazivní prostředky.

Jaké kabely jsou potřeba k připojení monitoru k počítači?

Použijte kabel VGA, HDMI nebo DisplayPort podle výstupů vašeho počítače. Pro USB hub připojte kabel USB 3.0 z monitoru k počítači. Utáhněte šrouby konektorů pro stabilní připojení.

Jak nastavit jas a kontrast?

Stiskněte funkční tlačítko pro zobrazení nabídky OSD. Pomocí zadní páčky přejděte na 'Jas' nebo 'Kontrast' a upravte tlačítky. Můžete také použít přednastavené zkratky pomocí funkčních tlačítek.

Monitor se nerozsvítí, co dělat?

Zkontrolujte, zda je napájecí kabel správně připojen k monitoru a k elektrické zásuvce. Zkuste jinou zásuvku. Pokud kontrolka zůstane zhasnutá, kontaktujte autorizovaného technika. Nepokoušejte se o opravu sami.

Jak použít funkci otočení obrazovky?

Monitor podporuje otočení (rotaci) pro přepnutí do režimu na výšku. Zvedněte obrazovku do maximální výšky a poté jemně otočte. Možná bude nutné upravit orientaci v nastavení operačního systému.

Co je adaptivní synchronizace (Adaptive Sync)?

Adaptivní synchronizace snižuje trhání a cukání obrazu synchronizací obnovovací frekvence monitoru s frekvencí grafické karty. Pro aktivaci přejděte v nabídce OSD do 'Adaptivní synchronizace' a nastavte na Zapnuto.

Jak ušetřit energii s tímto monitorem?

Použijte režim automatického uspání (nastavitelný v OSD). Snižte jas na pohodlnou úroveň. Monitor je certifikován třídou A s typickou spotřebou 16 W v aktivním režimu a méně než 0,5 W v pohotovostním režimu.

Mohu tento monitor upevnit na rameno?

Ano, základna je odnímatelná a monitor je kompatibilní s VESA. Odstraňte základnu odšroubováním šroubu a poté upevněte VESA držák 100x100 mm. Ujistěte se, že držák unese hmotnost 5,71 kg.

Co dělat, když obrazovka zobrazuje 'Žádný signál'?

Zkontrolujte, zda je videokabel správně připojen k monitoru a počítači. Ujistěte se, že je v nabídce OSD vybrán správný vstupní zdroj (tlačítko Vstup). V případě potřeby restartujte počítač.

Kde najít ovladače pro tento monitor?

Ovladače obvykle nejsou pro monitor potřeba. Nicméně si můžete stáhnout ICC soubor nebo manuál z webu podpory Acer (www.acer.com). Při vyhledávání použijte modelové číslo B257Q.

NÁVOD K OBSLUZE B257Q ACER

Dôležité bezpečnostné pokyny

Tieto pokyny si pozorne prečítajte.

1 Hlavný vypínač Zapína/vypína monitor. Modrá signalizuje zapnutie. Žltá indikuje pohotovostný režim/režim úspory energie.

Predpisy a bezpečnostné upozornenia

Upozornenie úradu FCC

Vrámcí prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

Monitor LCD Acer – stručná příručka (QSG)

Důležité bezpečnostní pokyny

Pečlivě si přečtěte následující pokyny.

1. Čištění obrazovky monitoru LCD:

- Vypněte monitor LCD a odpojte napájecí kabel. - Naneste nerozpustný čistící roztok na hadřík a opatrně vyčistěte obrazovku.

1. Neumíst'ujte monitoru LCD v blízkosti okna. Vystavení dešti, vlhkosti nebo slunečnímu světlu může monitor vážně poškodit.

2. Na obrazovku monitoru LCD netlačte. Nadměrný tlak by mohl způsobit trvalé poškození monitoru.

3. Nedemontujte kryt zařízení ani se nepokoušejte toto zařízení opravit vlastními silami. Veškeré opravy smí provádět pouze kvalifikovaný technik.

4. Monitor LCD uchovávejte v místosti s teplotou -20° až 60°C (-4° až140° F). V případě uchovávání monitoru LCD při teplotě mimo tento rozsah může dojit k jeho trvalému poškození.

5. Dojde-li k některému z následujících případů, ihned odpojte monitor z elektrické zásuvky a zavolejte kvalifikovaného technika:

6. Kabel signálu mezi monitorem a počítačem je polámaný nebo poškozený.

7. Do monitoru LCD vnikla tekutina nebo byl vystaven dešti.
   • Je poškozen monitor LCD nebo jeho skřín.

Montáž monitoru k podstavci

1. Vyjměte monitor z krabice.
2. Připevněte nohu stojanu k podstavci. (u vybraných modelů)
3. Zajistěte otočením ve směru hodin. Zkontrolujte, zda je podstavec zajištěn ke stojanu. (u vybraných modelů)
4. Zajistěte podstavec ke stojanu utažením šroubu pomocí integrovaného jazýčku nebo vhodné mince. (u vybraných modelů)

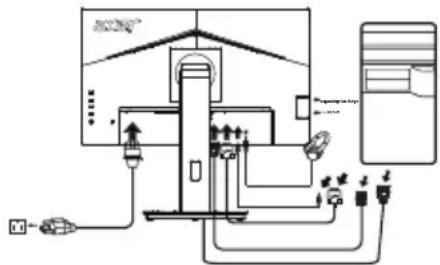

Připojení monitoru k počítači

1. Vypněte počítač a odpojte jeho napájecí kabel.
2. Připojte kabel signálu ke vstupní zásuvce HDMI (volitelný) a/nebo DP (volitelný) a/nebo VGA (volitelný) monitoru a k výstupní zásuvce HDMI (volitelný) a/nebo DP (volitelný) a/nebo VGA (volitelný) grafické karty počítače . Potom utáhněte ruční šroubky na konektoru kabelu signálu.
3. Připojení kabelu USB (Volitelně) Připojte kabel USB 3.0 k portu rychlonabíjení. Připojte kabel USB 3.0 k portu.
4. Volitelné: Propojte vstupní zásuvku zvuku (AUDIO IN) monitoru LCD a port linkového výstupu počítače kabelem zvuku.
5. Připojte napájecí kabel monitoru do portu napájení na zadní straně monitoru.
6. Připojte napájecí kabely počítače a monitoru do blízké elektrické zásuvky.

Poznámka: Výstup zvuku je pouze pro model s výstupem zvuku. Další pokyny najdete v uživatelské příručce.

Externí ovládací prvky

2 Tlačítko funkce	a. Stisknutím zobrazíte hlavní stránku. Dalším stisknutím přejdete na funkci rychlé tlačítko1.b. Když je aktivní nabídka funkcí, stisknutím tohoto tlačítka zobrazíte základní informace o vašem monitoru a aktuálním vstupu nebo nahradíte vlastní nastavení barev výchozím továrním nastavením.
3 Tlačítko funkce	a. Stisknutím zobrazíte hlavní stránku. Dalším stisknutím přejdete na funkci rychlé tlačítko2.b. Když je aktivní nabídka funkcí, stisknutím tohoto tlačítka provedete výběr motivového nebo herního režimu.
4 Tlačítko funkce	a. Stisknutím zobrazíte hlavní stránku. Další stisknutím přejdete na funkci výběru vstupu.b. Když je aktivní nabídka funkcí, stisknutím tohoto tlačítka ukončíte nabídku OSD.
5 Tlačítko funkce	a. Stisknutím zobrazíte hlavní stránku. Dalším stisknutím přejdete na další funkci v nabídce funkcí.b. Přepínací tlačítko na zadní straně rámečku displeje funguje jako pákový ovladač. K přesouvání kurzoru prostě přepínejte tlačítko čtyřmi směry. Stisknutím tlačítka vyberte požadovanou volbu. Světle šedá barva označuje funkční položky. Tmavě šedá barva označuje nefunkční položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavku na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Poznámka: uživatelé v Kanadě

CAN ICES-3(B)/NMB-3(B)

Likvidace použitých elektrických a elektronických výrobků pro domácnosti v zemích EU

Tento symbol na výrobku nebo na jeho balení označuje, že je zakázáno výrobek likvidovat společně s komunálním odpadem. Použitý elektrický nebo elektronický výrobek jste povinni odevzdat na vyhrazeném sběrném místě k další recyklaci. Oddělený sběr a recyklace použitých elektrických a elektronických výrobků pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví a životní prostředí. Další informace o nejbližším sběrném místě, na kterém můžete odevzdat použitý elektrický nebo elektronický výrobek, vám poskytne orgán místní samosprávy, nejbližší sběrná služba nebo prodejce, u kterého jste výrobek zakoupili.

SPECIFIKACE

Panel LCD	Zobrazovací systém Barevný monitor TFT LCD
	Velikost 24,5"W (62cm)
	Rozteč obrazových bodů 0.283 mm (H) x 0.283 mm (V)
	Jas 250 cd/m	^2 (typicky)
	Kontrast 100,000,000:1Max. (ACM)
	Pozorovací úhel 170°(H), 160°(V) (CR=10) 176°(H), 170°(V) (CR=5)
	Doba odezvy 5ms	(Zapnutí/vypnutí)
	Typ panelu TN
	Video Analogové rozhraní RGB
	Horizontální frekvence 30~85KHz
	Vertikální frekvence 48~75Hz
Zobrazované barvy 16.7M barev
Frekvence obrazových bodů 180MHz
Maximální rozlišení		1920x1080 @75Hz
Technologie Plug & Play VESA DDCCI/DDC2B
Třída energetické efektivity		A
*Roční spotřeba energie 31 (kWh) (pro model se vstupem HDMI)
Příkon @200cd/ m^2	Režim Zapnuto	16W(typ.)
	Režim spánku	0.34W(typ.)
	Režim Vypnuto	0.29W(typ.)
Vstupní konektor		D-SubHDMI (pouze u modelů s HDMI)DP (pouze model se vstupem DP)USB rozbočovač / USB 3.0 x 4 (Pouze model rozbočovače USB)
Vstup videosignálu		Analogový: 0,7 Vp-p (standardní), 75 ohmů, kladnýHDMI signál (pouze u modelů s HDMI)DP (pouze model se vstupem DP)
Reproduktor		2W x 2
Zvuk		Vstup zvuku (pouze model se vstupem zvuku)
		Výstup zvuku (pouze model s výstupem zvuku)
Maximální velikost obrazovky		Horizontální:544mmVertikální:303 mm
Zdroj napájení		100-240V~, 50/60Hz
Provozní prostředí		Provozní teplota: 5°C až 35°CSkladovací teplota: -20°C až 60°CProvozní vlhkost: 10% až 85%
Rozměry		558 (Š) x 383~503 (V) x 208 (H) mm
Hmotnost (čistá)		5.71kg přístroj (čistá)
Spec. mechanizmu		Naklonění: -5° až +25°Otáčení: -45° až +45°Nastavení výšky: 120 mmOtáčení: anoOdnímatelná deska podstavce: ano
Externíovládací prvky:	Funkce	JasKontrastPosílení černéModré světloACMSuper ostrostAutomatický konfiguraceVodorovná polohaSvislá polohaZaostřeníFrekvenceGammaTeplota barevREŽIMYRežim sRGBRežim Šedá škála6osý odstín6osá sytost	HlasitostZtlumitAdaptivní synchronizaceObnovovací frekvenceJazykČasový limit nabídky OSDPrůsvitnostZámku nabídky OSDVstupZdroj automatickyŠiroký režimRychlé tlačítko přiřazeníDDC/CIÚroveň černé HDMIRežim rychlého spuštěníNabíjení z USB portu při vypnutíResetovat
* Změny specifikací bez předchozího upozornění vyhrazeny.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.
