BRUGSANVISNING X34X5 ACER

Brugervejledning til OLCD-skærm fra Acer Originaludgave: 06/2024

Der foretages muligvis regelmæssige ændringer i oplysningerne i denne udgivelsen, uden forpligtelse til at meddele nogen personer om sådanne revisioner eller ændringer. Sådanne ændringer indarbejdes i nye udgaver af denne brugervejledning eller i supplerende dokumenter og publikationer. Dette selskab fremsætter ingen erklæringer eller garantier, hverken direkte eller indirekte, med hensyn til indholdet heraf, og frasiger sig specifikt underforståede garantier for salgbarhed eller egnethed til et bestemt formål.

Skriv modelnummeret, serienummeret, købsdatoen og forhandleroplysningerne ned i feltet nedenfor. Serie- og modelnummer står på etiketten, der sidder på din computer. Al korrespondance vedrørende din enhed skal omfatte serie- og modelnummeret, samt købsoplysningerne.

Ingen dele af denne publikation må reproduceres, gemmes i et søgesystem, eller på nogen måde eller i nogen form overføres, hverken elektronisk, mekanisk, via fotokopi, optagelse eller på nogen anden måde, uden forudgående skriftlig tilladelse fra Acer Incorporated.

Brugervejledning til OLCD-skærm fra Acer

Modelnummer: ____ Serienummer: ____ Købsdato: ____ Forhandler: ____

Acer og Acer-logoet er registrerede varemærker tilhørende Acer Incorporated. Andre virksomheders navne eller varemærker, der bruges heri er kun til identifikation og tilhører deres respektive virksomheder.

Sikkerhedsanvisninger

Læs disse instruktioner omhyggeligt. Behold dette dokument til senere reference.

Følg alle advarsler og instruktioner, der står på produktet.

Særlige bemærkninger om OLCD-skærme

Følgende er normalt på OLCD-skærme, og er ikke en fejl.

• I fluorescerende lys kan skærmen flimre ved første brug. Sluk og tænd på tænd/slukknappen, for at få flimmeret til at gå forsvinde.
• Lysstyrken på skærmen kan være lidt ujævn, afhængigt af mønsteret på skrivebordet.
• OLCD-skærmen har 99,99% eller flere effektive pixel. Der kan være pletter på 0,01% eller mindre, såsom en manglende pixel eller en pixel, der er tændt hele tiden.
• Måden hvorpå OLCD-skærme fremstilles, gør at et efterbillede af det forrige skæmbillede fortsat kan ses på skærmen, når billedet skiftes, hvis billedet har været på skærmen i flere timer. I dette tilfælde kompensere skærmen for dette ved brug af funktionen Gendannelse efter billedindbrænding, hvorefter skæmbilledet gendannes.

Sådan rengøres din skærm

Følg disse retningslinjer nøje, når skærmens rengøres:

• Træk altid stikket ud af stikkontakten før rengøring.
• Brug en blød klud til at tørre skærmen og kabinettets forside og sider af.

Adgangsforhold

Sørg for at stikkontakten er let tilgængelig og så tæt på brugeren af udstyret, som muligt. Når udstyret skal strømafbrydes, skal du sørge for at trække stikket ud af stikkontakten.

• Skru gradvist op for lydstyrken, indtil du kan høre det klart og behageligt og uden forvrængning.
• Når du har indstillet lydstyrken, må du ikke skrue op for den, selvom din hørelse har vænnet sig til lydstyrken.
• Undgå, at lytte til musik på en høj lydstyrke i længere tid.
• Undgå, at skrue op for lydstyrken, hvis der er megen støj omkring dig.
• Skru ned for lydstyrken, hvis du ikke kan høre folk tale i nærheden af dig.

Advarsel

• Dette produkt må ikke bruges i nærheden af vand.
• Produktet må ikke placeres på en ustabil vogn, stativ eller bord. Hvis produktet falder ned, kan det blive alvorligt beskadiget.

• Rillerne og åbningerne er beregnet til ventilation, så produktet kan køre pålideligt og ikke overopheder. Disse åbninger må ikke blokeres eller tildækkes. Åbningerne må aldrig blokeres ved at placere produktet på en seng, sofa, tæppe eller andre lignende overflader. Dette produkt må aldrig placeres i nærheden af eller over på en radiator eller et varmeapparat eller i en indbygget installation, hvor der ikke er ordentlig ventilation.

• Der må aldrig stikkes nogen former for genstande ind i åbningerne på kabinettet, da de kan berøre farlige spændingspunkter eller kortslutte dele, som kan føre til brand eller elektrisk stød. Undgå, at spilde væske af nogen art på eller ind i produktet.

• For at undgå beskadigelse af interne komponenter og batterilækage, må produktet ikke placeres på en vibrerende overflade.
• Produktet må aldrig bruges under sportsudøvelse, træning eller i lignende vibrerende situationer, da dette sandsynligvis vil føre til uventet kortslutninger eller beskadigelse af indvendige dele.

Brug af elektrisk strøm

• Dette produkt skal strømforsynes i henhold til strømoplysningerne på etiketten. Hvis du ikke er sikker på hvilken slags strøm du bruger, skal du kontakte din forhandler eller dit elselskab.
• Der må ikke stå noget på ledningen. Produktet må ikke placeres på et sted, hvor folk kan træde på ledningen.
• Hvis der bruges en forlængerledning med dette produkt, skal du være sikker på at den samlede ampereværdi på udstyret, der er forbundet til forlængerledningen, ikke overstiger forlængerledningens ampereværdi. Sørg også for, at den samlede værdi af alle produkterne, der er tilsluttet stikkontakten, ikke er mere end hvad sikringen kan holde til.
• Undgå, at overbelaste en stikkontakt, stikdåse eller stikforbindelse ved at tilslutte for mange enheder. Den samlede systembelastning må ikke overstige 80 % af kredsløbets strømkapacitet. Hvis der bruges en stikdåse, må belastningen ikke være mere end 80% af hvad stikdåsen kan holde til.
• Ledningen på dette produkt er udstyret med et tre-benet stik med et jordstik. Stikket passer kun i en jordforbundet stikkontakt. Sørg for at stikkontakten er jordforbundet, inden du sætter stikket i. Stikket på ikke sættes i en ikke-jordforbundet stikkontakt. Kontakt din elektriker for yderligere oplysninger.

Advarsel!

Det jordforbundne stikben er sikkerhedsfunktion. Hvis der bruges en stikkontakt, som ikke er jordforbundet, kan det føre til elektrisk stød og/eller skade.

Bemærk:

Det jordforbundne stikben beskytter også mod uventet støj fra nærliggende elektriske enheder, som kan forstyrre dette produkt.

- Produktet må kun strømforsynes med den medfølgende ledning. Hvis ledningen skal skiftes, skal du sørge for at den skiftes med en ledning, der overholder følgende krav: En aftagelig slags, UL-godkendt/CSA-certificeret, type SPT-2, minimum kapacitet på 7A 125V, VDE-godkendt eller tilsvarende, højst 4,6 meter lang.

Reparation af produktet

Du må ikke selv forsøge at reparere dette produkt. Hvis kabinettet åbnes eller tages af, kan det udsætte dig for farlige spændingspunkter eller andre risici. Al reparation skal udføres af kvalificeret servicepersonale.

• Ledningen eller stikket er beskadiget, revnet eller flosset
  • Væske er blevet spildt i produktet
• Produktet er blevet udsat for regn eller vand
• Produktet har været tabt, eller hvis kabinettet er blevet beskadiget
• Produktet udviser en tydelig ændring i ydeevne, der viser at det skal repareres
• Hvis produktet ikke kører normalt efter du har fulgt betjeningsinstruktionerne.

Bemærk:

Juster kun kontrolelementerne, der er omtalt i brugervejledningen, da forkert justering af andre kontrolelementer kan føre til skader, og gendannelse af produktet vil ofte kræve omfattende arbejde af en kvalificeret tekniker.

Potentielt eksplosive omgivelser

Apparatet skal slukkes i områder med en potentielt eksplosiv atmosfære, og alle skilte og instruktioner skal adlydes. Potentielt eksplosive omgivelser er bl.a. områder, hvor man normalt rådes til at slukke ens køretøj. Gnister i sådanne områder kan føre til en eksplosion eller brand, som kan ende med personskade eller dødsfald. Apparatet skal slukkes i nærheden af brændstofdepoter, opbevarings- og distributionsområder, kemiske anlæg og steder hvor der sprænges. Områder med en potentielt eksplosiv atmosfære er ofte, men ikke altid, skiltet. De omfatter nedre dæk på skibe, kemisk overførsels- eller opbevaringsfaciliteter, køretøjer, der flydende gas (såsom propan eller butan) køretøjer og områder, hvor luften indeholder kemikalier eller forskellige partikler, såsom korn, støv eller metalpulvere.

Yderligere sikkerhedsoplysninger

Dit apparat og ekstraudstyr indeholder muligvis små dele. Sørg for at holde dem utilgængeligt for små børn.

Oplysninger om genbrug af IT-udstyr

Acer er stærkt engageret i miljøbeskyttelse og genbrug - i form af genanvendelse og bortskaffelse af brugt udstyr - er en af virksomhedens topprioriteter, for at minimere belastningenafmiljøet.

Vi på Acer er meget bevidste om, hvordan vores industri påvirker miljøet, og vi bestræber os på at udvikle og bruge de bedste procedurer til at formindske vores produkters påvirkning af miljøet.

For mere information og hjælp til genbrug, bedes du venligst gå på denne hjemmeside:

Gå på www.acer-group.com for yderligere oplysninger om vores andre produkters funktioner og fordele.

Genbrugsoplysninger til brugere i USA

Acer opfordrer ejere af IT-udstyr (IT) til ansvarligt at genbruge deres udstyr, når det ikke længere skal bruges. Acer tilbyder programmer og tjenester, der kan ejerne af udstyret med dette.

For yderligere oplysninger om genbrug af IT-udstyr, bedes du gå på:

Instruktioner om bortskaffelse

Dette elektroniske apparat må ikke smide i skraldespanden, når det skal bortskaffes. For at minimere forurening og opnå den bedste miljøbeskyttelse, skal apparatet sendes til genbrug. For yderligere oplysninger om regler om affald af elektrisk og elektronisk udstyr (WEEE), bedes du gå på https://www.acer-group.com/sustainability/en/our-products-environment.html

Erklæring om pixels på OLCD-skærme

OLCD-skærmen er produceret med høj præcision. Ikke desto mindre kan nogle pixel af og til være defekte, så den enten vises som sorte eller røde prikker. Dette påvirker ikke det optagede billede, og er ikke en fejl.

Strømstyringserklæringen skal være som stående nedenfor.

- Sæt skærmen i dvale efter 15 minutter uden brugeraktivitet.

OLED-skærm med forebyggelse af billedindbrænding

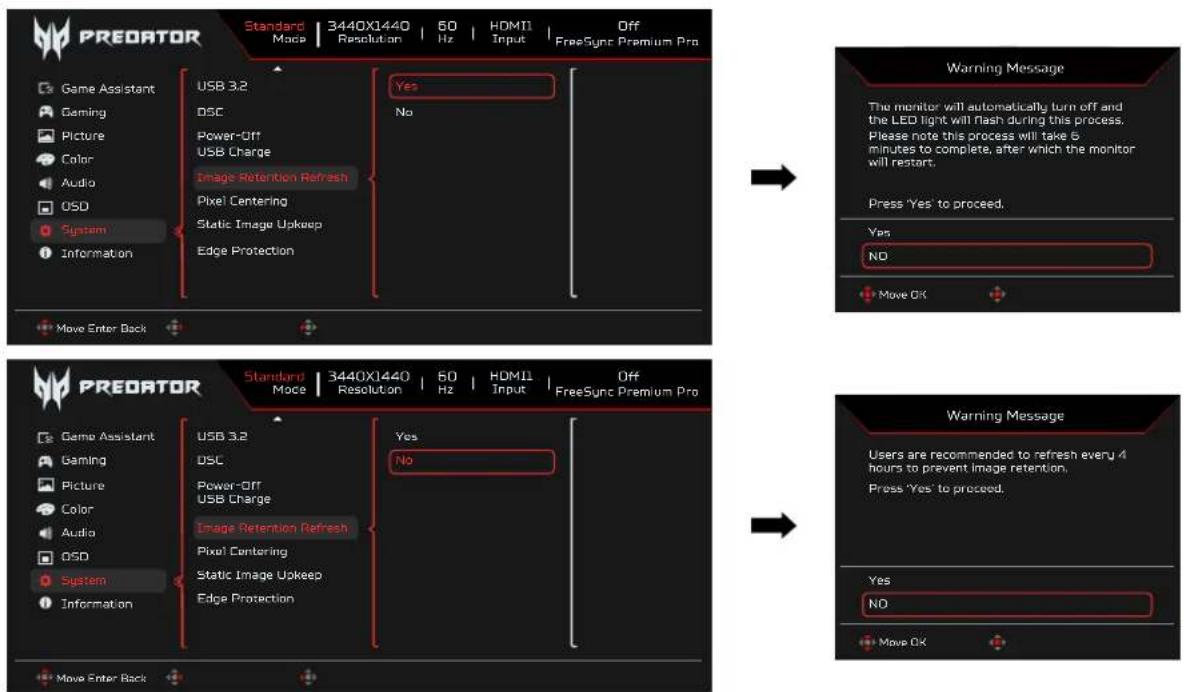

Image Retention Refresh (Gendannelse efter billedindbrænding)

Hvis skærmen har været i brug i over 4 timer, startes funktionen Image Retention Refresh (Gendannelse efter billedindbrænding) automatisk, når skærmen slukkes. Dette er for at mindske risikoen for billedindbrænding. Du kan også starte funktionen Image Retention Refresh (Gendannelse efter billedindbrænding) manuelt i skæmmenuen.

Når funktionen Image Retention Refresh (Gendannelse efter billedindbrænding) starter, viser skærmen en advarselsmeddelelse, og strømindikatoren blinker blå og gul.

Når lyset i strømindikatoren går ud, er funktionen Image Retention Refresh (Gendannelse efter billedindbrænding) færdig. Dette tager ca. 6 minutter.

Bemærk:

Skærmen må ikke slukkes og stikket må ikke trækkes ud, når funktionen Image Retention Refresh (Gendannelse efter billedindbrænding) er i gang.

Hvis skærmen ikke har været i brug i et stykke tid, skruer TPC-funktionen gradvist ned for skærmens lysstyrke. Efter 1 minut uden brug, skrues skærmens lysstyrke gradvist ned til 60 % inden for ca. 4,5 minutter. Når skærmen registrerer en bevægelse, gendannes luminansen inden for 0,5 sek.

Screen Move (Skærmbevægelse):

Denne funktion bruges til, at reducere risikoen for billedretention. Hvis skærmen er tændt, bevæger skærmen sig et par pixler i fire retninger.

Tips og oplysninger til behagelig brug

Computerbrugere kan få anstrengte øjne og hovedpine efter længere tids brug. Brugere kan også få fysiske skader efter mange timers arbejde foran en computer. Lange arbejdstider, dårlig kropsholdning, dårlige arbejdsvaner, stress, utilstrækkelige arbejdsforhold, personlig sundhed og andre faktorer øger i høj grad risikoen for fysiske skader.

Forkert computerbrug kan føre til karpaltunnelsyndrom, senebetændelse, seneskedehindebetændelse eller andre muskel- og knoglelidelser. Følgende symptomer kan forekomme i hænder, håndled, arme, skuldre, nakke eller ryg:

• Irritation eller ømhed
• Smerter, hævelse eller dunkende
  • Stivhed eller trykken
• Kulde eller svaghed

- Følelsesløshed, eller en brændende eller prikkende fornemmelse

Hvis du har disse symptomer, eller anden tilbagevendende eller vedvarende ubehag og/eller smerter, som er relateret til brug af computeren, bedes du kontakte din læge og oplyse den passende afdeling på din arbejdsplads.

Følgende afsnit indeholder tip til mere behageligt brug af computeren.

Skærmen bruger en skærm med lavt blåt lys, som overholder standarden TÜV Rheinland (hardwareløsning) på fabriksindstillingen/standardindstillingen (Lysstyrke: 75 %, Kontrast: 50 %, CCT: Normal, Forudindstillet funktion: Standard).

Sådan finder du din komfortzone

Du kan finde din komfortzone ved at justere skærmens synsvinkel med en fodstøtte, eller hæv din siddehøjde indtil du sidder behageligt. Overhold følgende tips:

• Undgå, at være i den samme stilling i længere tid
• Undgå, at læne dig for meget frem eller tilbage
• Stå op og gå rundt regelmæssigt, så dine benmuskler belasted mindre.

Pas på dit syn

Mange timer foran skærmen, forkerte briller eller kontaktlinser, blænding, overbelyst værelse, skærme med dårlig fokus, meget små skrifttyper og lav kontrast, kan alle belaste dine øjne. I følgende afsnit finder du forslag til, hvordan man kan mindske belastning af øjnene.

∅jne

• Hvil regelmæssigt dine øjne.
• Giv regelmæssigt dine øjne en pause, ved at kigge væk fra skærmen og fokusere på et bestemt punkt.
• Blink ofte, så øjnene ikke bliver tørre.

Skærm

• Hold din skærm ren.
• Hovedet skal være lidt over skærmens øverste kant, så dine øjne pege lidt nedad når du kikker midt på af skærmen.
• Juster skærmens lysstyrke og/eller kontrast til et komfortabelt niveau, så teksten bedre kan læses og grafikken er tydelig.

• Eliminer lysskær og refleksioner ved at:

• Placere skærmen på en sådan måde, at siden vender mod vinduet eller andre lyskilder

• Minimere lyset i rummet, evt. med gardiner eller persienner
• Bruge en arbejdslampe
  • Ændre skærmens synsvinkel
• Bruge et blænding-filter
• Bruge et skærm-visir, såsom et stykke pap der stikker ud fra skærmens øverste forkant

- Undgå, at justere skærmen til en akavet synsvinkel.

- Undgå, at kikke på skarpe lyskilder i længere tid, såsom åbne vinduer.

Sådan udvikler du gode arbejdsvaner

Ved at udvikle følgende arbejdsvaner, gør du dit computerbrug mere afslappende og produktiv:

• Tag korte pauser, regelmæssigt og ofte.
  • Lav strækøvelser.
• Indånd frisk luft så ofte som muligt.
• Dyrk regelmæssig motion og oprethold en sund krop.

Sikkerhedsanvisninger....ii

Særlige bemærkninger om OLCD-skærme ......ii

Sådan rengøres din skærm....ii

Adgangsforhold ....ii

Reparation af produktet......iv

Potentielt eksplosive omgivelser ....iv

Yderligere sikkerhedsoplysninger....iv

Oplysninger om genbrug af IT-udstyr......iv

Genbrugsoplysninger til brugere i USA....iv

Instruktioner om bortskaffelse......v

Erklæring om pixels på OLCD-skærme ......v

OLED-skærm med forebyggelse af billedindbrænding....v

Image Retention Refresh (Gendannelse efter billedindbrænding)......v

TPC (Midlertidig skarp lysstyrkeindstilling)......vi

Screen Move (Skærmbevægelse):......vi

Tips og oplysninger til behagelig brug......vi

Sådan finder du din komfortzone......vi

Pas på dit syn....vi

Øjne....vi

Skærm......vii

Sådan udvikler du gode arbejdsvaner......vii

Udpakning....1

Sådan justeres skærmen....2

Montering på væggen 4

Introduktion af skærmen 5

Sådan tilsluttes kablerne....6

Tilslutning af el-ledning 7

Energibesparing....7

DDC (Display Data Channel) 8

Standard timingtabel 10

Fjernbetjeningen 11

Sådan bruges genvejsmenuen....12

Fejlfinding 21

Udpakning

OLCD-skærm Startvejledning

DP-kabel (Ekstraudstyr)

HDMI-kabel (Ekstraudstyr)

Type C-C-kabel (Ekstraudstyr)

"Denne specifikation er til universel brug. De faktiske specifikationer kan variere afhængigt af regioner og lande"

Sådan justeres skærmen

For at få den mest optimale synsvinkel, kan du justere hældningen på skærmen.

• Højdeindstilling

Tryk for oven på skærmen, hvorefter du justere dens højde.

• Hældning

På billedet nedenfor, kan du se, hvor meget skærmen kan hældes. Skærmen kan kun hældes 25 grader tilbage, når den er hævet til sin fulde højde.

- Drejning

Med den indbyggede piedestal, kan du dreje skærmen til den mest komfortable betragtningsvinkel.

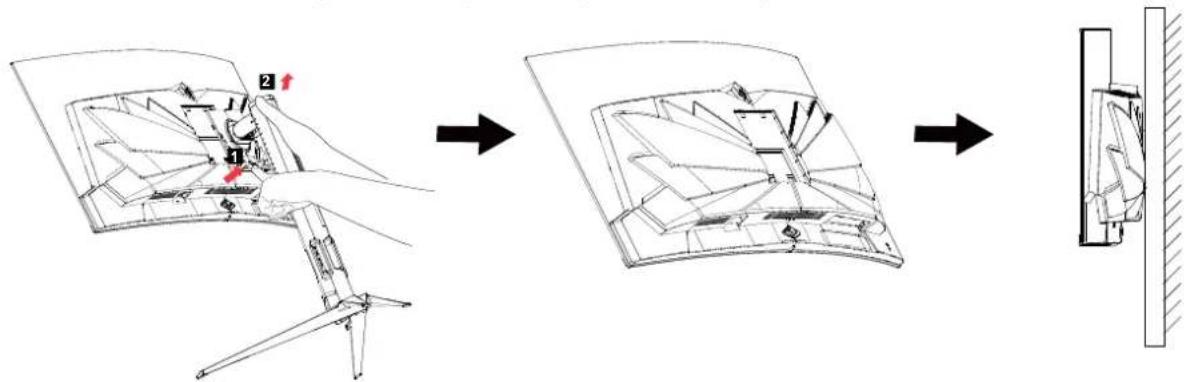

Forberedelse til montering på et vægophæng (ekstraudstyr).

Denne skærm kan fastgøres til et vægophæng, som kan købes separat. Afbryd strømmen inden du går i gang. Følg disse trin:

1. Tag foden af.
2. Følg producentens instruktioner for, at samle vægophænget.
3. Placer vægophænget på bagsiden af skærmen. Sørg for at hullerne i vægophænget passer med hullerne bag på skærmen.
4. Sæt 4 skruer i hullerne, og spænd dem.
5. Tilslut kablerne igen. Se brugsanvisningen, der fulgte med vægophænget for instruktioner om, hvordan det fastgøres på væggen.

Bemærk: VESA-skruehullerne findes ikke på alle modellerne. Forhør dig venligst hos forhandleren.

Betjeningsknapper

1. Tryk for at vise hovedsiden. Tryk igen for at gå til den næste funktion i funktionsmenuen.

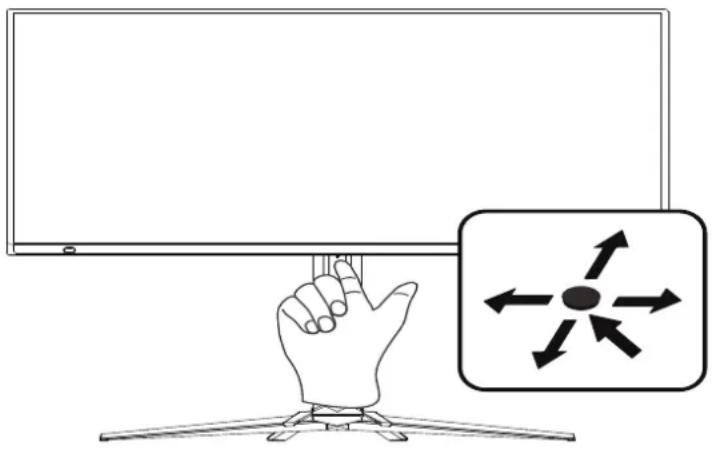

2. Knappen på bagsiden af skærmen, virker som et joystick. For at flytte markøren, skal du blot trykke knappen i en af de fire forskellige retninger. Tryk på knappen, for at vælge det ønskede menupunkt.
3. Hvis punktet er mørkegråt, kan det ikke indstilles.

AMD FreeSync Premium Pro:

Med AMD FreeSync Premium Pro kan en understøttet grafikkilde løbende indstille skærmens opdateringshastighed i henhold til den typiske billedhastighed, hvilket er strømbesparende og giver et flimmerfri billede næsten uden forsinkelser.

KVM-knap:

Med den indbyggede KVM-knap kan du styre op til 2 computere med et tastatur og en mus, der er sluttet til skærmen.

Sådan tilsluttes kablerne

For at opsætte skærmen på dit vært-system, skal du følgende de nedenstående trin:

1. Sluk for computeren, og træk computerens ledning ud.

2. Forbind signalkablet til indgangsstikkene DP (ekstraudstyr) og/eller HDMI (ekstraudstyr) på skærmen, og udgangsstikkene DP (ekstraudstyr) og/eller HDMI (ekstraudstyr) på grafikkortet til computeren.

3. Tilslut et USB-kabel (ekstraudstyr) Tilslut et USB 3.2-kabel til porten.

4. Tilslut et Type C-label (ekstraudstyr) Tilslut et Type C-kabel til porten for hutigt, at oplade enheden.

5. Sæt ledningen i strømstikket bag på skærmen.

6. Slut ledningerne fra din computer og din skærm til en nærliggende stikkontakt.

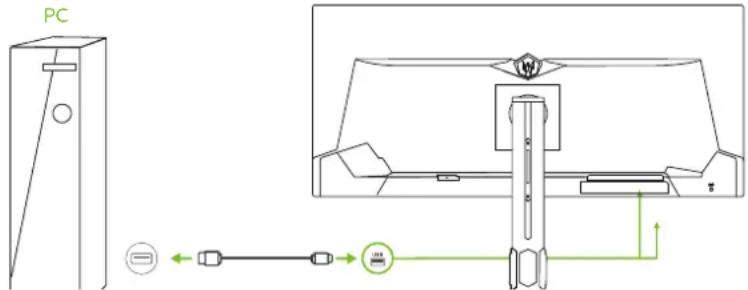

7. Tilslut HDMI/DP+USB-B til computer 1 og USB-C til computer 2, når der skal styres op til 2 computere fra et enkelt tastatur og mus, der er sluttet til skærmen.

- Lydudgangen er kun for modeller med lydudgang. Der henvises til brugervejledningen for yderligere oplysninger.

Tilslutning af el-ledning

• Sørg for, at strømkablet du bruger passer med strømtypen i dit område.
• Skærmen har en universel strømforsyning, så den kan bruges både med 100/120V AC og 220/240 V AC. Ingen bruger-justering er påkrævet.
• Slut den ene ende af strømkablet til skærmens strømstik og slut den anden ende til en stikkontakt.

• Enheder, der bruger 120V AC:

Her skal du bruge et UL-godkendt kabel med SVT-ledning og stik, der er beregnet til 10 A/125 V.

- Enheder, der bruger 220/240V AC:

Brug et kabel med en H05VV-F-ledning og stik, der er beregnet til 10 A/250V. Kablet skal have de passende sikkerhedsgodkendelser i landet, hvor udstyret bruges.

Energibesparing

Skærmen sættes i strømbesparingsfunktionen af styresignalet fra styrenheden, og vises med en gul lysindikator.

Tilstand LED-lys
Tændt Blå
Strømbesparingsfunktionen Gul
Gendannelse efter billedindbrænding	Skiftevis blå/gul

Skærmen bliver i strømbesparingsfunktionen indtil den modtager et styresignal, eller indtil tastaturet eller musen bruges. Det tager ca. 3 sekunder for skærmen at tænde igen, när den er inaktiv.

Når funktionen Image Retention Refresh (Gendannelse efter billedindbrænding) starter, blinker strømindikatoren blå og gul.

DDC (Display Data Channel)

For at gøre installationen lettere, er det muligt at bruge plug-and-play på skærmen, så længe dit system understøtter DDC-protokollen. DDC er en kommunikationsprotokol, hvorigennem skærmen automatisk informerer værtssystemet om dets kapaciteter; for eksempel understøttes resolutioner og tilsvarende timing. Skærmen understøtter også DDC2B-standarden.

Signalkabel med 20-ben til farveskærme

Ben-num-mer	Beskrivelse	Ben-num-mer	Beskrivelse
1 ML_Lane 0+ 2 GND
3 ML_Lane 0- 4 ML_Lane 1+
5 GND 6 ML_Lane 1-
7 ML_Lane 2+ 8 GND
9 ML_Lane 2- 10 ML_Lane 3+
11 GND 12 ML_Lane 3-
13 KONFIG1 14 CONFIG2
15 AUX CH+ 16 GND
17 AUX CH- 18 Hot Plug
19 Tilbage 20 DP_PWR

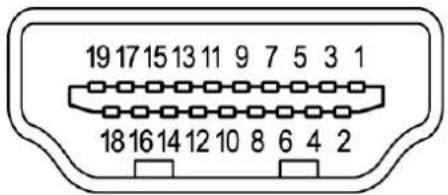

Signalkabel med 19-ben til farveskærme

Ben-nummer	Beskrivelse	Ben-nummer	Beskrivelse
1 TMDS Data2+ 2 TMDS Data2 beskyttet
3 TMDS Data2- 4 TMDS Data1+
5 TMDS Data1 beskyttet 6 TMDS Data1-
7 TMDS Data0+ 8 TMDS Data0 beskyttet
9 TMDS Data0- 10 TMDS Clock+
11 TMDS Clock beskyttet 12 TMDS Clock-
13 CEC 14 Reserveret (N.C. på enhed)
15 SCL 16 SDA
17	DDC/CEC-jordforbindel-se	18 +5V strøm
19 Registrering af Hot Plug

(Navigationsknap og Udgangsknap) At holde den nede i mere end 3 sekunder vil udføre slukning.

Sådan bruges genvejsmenuen

Bemærk:

Følgende indhold vises kun som generel reference. De faktiske produktspecifikationer kan variere.

Skæmmenuen (OSD) bruges til at konfigurere OLCD-skærmens indstillinger. Tryk på knappen, for at åbne skæmmenuen. Du kan bruge skæmmenuen til at justere billedkvalitet, skæmmenuens position og generelle indstillinger. Der henvises til følgende side for avancerede indstillinger:

Hovedside

Bruges til at vælge spillefunktionen (G1, G2, G3) og den ønskede brugerdefinerede profil eller scenefunktion (User (Bruger), Standard, ECO (Strømbesparende), Graphics (Grafik), Movie (Film))

Genvejsknap 2 (standard: Maks. hvid (nit)

Bruges til at åbne lysstyrkeindstillingen, og til at vælge den ønskede lysstyrke. Når du er færdig, skal du trykke på OK-knappen, for at lukke den aktuelle side og butik.

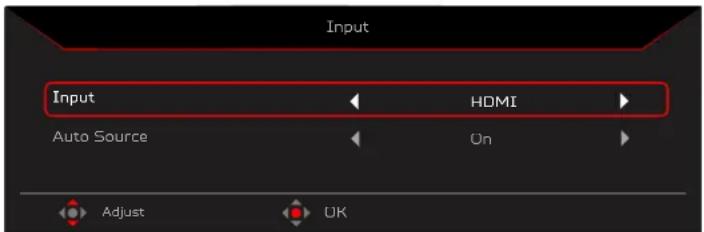

Genvejsknap 3 (Valg af indgang)

Åbn indgangsfunktionen og vælg HDMI1, HDMI2, DP, DP ALT eller Auto Source (Auto Kilde). Når du er færdig, skal du trykke på venstre joystick for, at lukke den aktuelle side, eller tryk på OK-knappen i funktionsstyring.

Hovedmenu

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Tryk joysticket op eller ned for at vælge Function (Funktion) i skæmmenuen. Tryk derefter til højre for at gå til det menupunkt, der skal justeres, og tryk på joysticket for at åbne menupunktet.

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Tryk joysticket op eller ned for at vælge Game Assistant (Spilassistent) i skæmmenuen. Tryk derefter til højre for at gå til funktionen, der skal justeres, og tryk på joysticket for at åbne menupunktet.
3. Tryk op ogned for, at styre funktionerne.
4. I menuen Game Assistant (Spilassistent) kan du justere Timer, Aim Point (Sigtekorn), Sniper Mode (Snigskyttefunktion).
5. Timer: Skæmmenuen viser timeren for oven til venstre på skærmen.

Bemærk:

1. Hvis brugeren vælger 30 minutter, tæller timeren ned fra 30:00 til 00:00 i skæmmenuen.

2. Når timeren slås til, vises punkterne Aim Point (Sigtekorn) og Refresh rate num (Opdateringshastighed) med grå skrift.

3. Aim Point (Sigtekorn): Viser et sigtekorn på skærmen til, när du spiller skydespil.

Bemærk:

Hvis genvejsmenuen eller hovedmenuen åbnes, lukkes "Sigtekornet" midlertidig.

Gaming (Spil)

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Tryk joysticket op eller ned for at vælge Gaming (Spil) i skæmmenuen. Tryk derefter til højre for at gå til funktionen, der skal justeres, og tryk på joysticket for at åbne menupunktet.
3. Tryk op og ned for, at styre funktionerne.
4. I menuen Gaming (Spil) kan du justere AMD FreeSync Premium Pro, Ultra-Low Latency (Ultralav forsinkelse), Refresh rate num (Opdateringshastighed).
5. AMD FreeSync Premium Pro: Til valg af, om AMD FreeSync Premium Pro understøttes eller ej. Punktet er som standard slået til.
6. Refresh Rate Num (Opdateringshastighed): Se skærmens aktuelle opdateringshastighed.

Bemaerk:

Hvis AMD FreeSync Premium Pro er slået "Til", kan du se V-frekvensens ændringer i OSD'en.

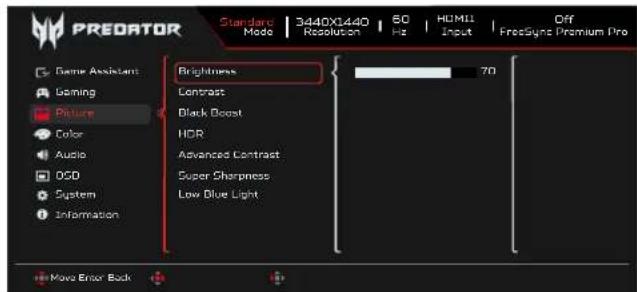

Picture (Billede)

1. Tryk på knappen MENU, for at åbne skæmmenuen.

2. Tryk joysticket op eller ned for at vælge Picture (Billede) i skærmmenuen. Tryk derefter til højre for at gå til det menupunkt, der skal justeres, og tryk på joysticket for at åbne menupunktet.

3. Tryk joystikket tilvenstre eller nøjre for ajustere skalaerne.

Bemaerk:

Justerer balancen mellem lyse og mørke farvetoner. Standard lysstyrken afhænger af, hvor produktet købes.

1. Brightness (Lysstyrke): Indstil lysstyrken fra 0 til 100.

2. Contrast (Kontrast): Indstil kontrasten fra 0 til 100.

Bemaerk:

Indstiller forskellen mellem lyse og mørke områder.

1. Black Boost (Forstærk sort): Indstil det sorte niveau fra 0 til 10. Forstærker skygger, ved at øge lysstyrke uden at ændre de lysere nuancer.

Bemaerk:

Hvis billedet er meget lyst eller kun har få skyggeområder, ændre denne indstilling muligvis ikke billedet særlig meget.

1. HDR: Gengiv et større dynamisk lysområde, samtidig med at de mørkeste og lyseste områder beholdes. Vælg enten Fra ,Auto,HDR-1000(Max).

Hvis du indstiller HDR-funktionen til Auto.

1. Punkterne Funktion og Farverum indstilles automatisk til HDR.

2. Punkterne Contrast (Kontrast), Black Boost (Sort forstærkning), Gray Scale Mode (Gråskala), 6-axis Hue (Farvetone på 6 akser), 6-axis Saturate (Farvemætning på 6 akser) er skrevet med gråt.

3. Avanceret kontrast: Standard er slukket. Når det er indstillet til tændt, kan det forbedre kontrasten.

4. Super Sharpness (Superskarphed): Denne skarphedsteknologi kan simulere højopløselige billeder, ved at øge pixeltætheden på den oprindelige kilde, for at gøre billeder skarpere og mere tydelige. Slå denne funktion Til eller Fra.
5. Low Blue Light (Lavt blåt lys): Skærmen bruger et panel med lavt blåt lys. Det er certificeret i henhold hardwareøsningen TÜV Rheinland Low Blue Light på fabriksindstillingen/standardindstillingen (Low Blue Light (Lavt blåt lys)=Standard, Niveau 1, Niveau 2, Niveau 3, Niveau 4).

Color (Farve)

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Tryk joysticket op eller ned for, at vælge Color (Farve) i skæmmenuen. Tryk derefter til højre til funktionen, der skal justeres, og tryk på joysticket for at åbne menupunktet.
3. Tryk til venstre eller højre for at justere indstillingsknappen eller vælg en funktion.
4. I menuen Color (Farver) kan du justere Modes (Funktioner), Color Space (Farveområde), Grayscale Mode (Gråtone-tilstand), Gamma, Color Temp (Farvetemperatur), 6-axis Hue (Farvetone på 6 akser), 6-axis Saturate (Farvemætning på 6 akser).

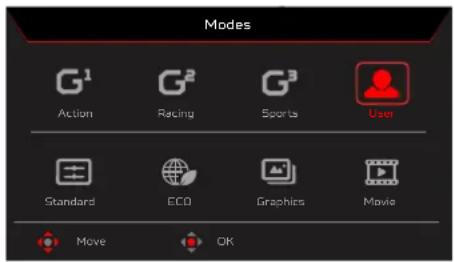

5. Modes (Funktioner): Menu til ændring af genvejsknappernes funktioner. For detaljerede regler, bedes du se funktionsspecifikationerne.

Action (Handling): Giver bedre farvetilpasning i actionspil og film. Brugeren kan justere nogle parametre og gemme dem.

Racing (Racerløb): Giver bedre farvetilpasning i racerspil og film. Brugeren kan justere nogle parametre og gemme dem.

Sports (Sport): Giver bedre farvetilpasning i sportsspil og film. Brugeren kan justere nogle parametre og gemme dem.

User (Bruger): Anvender en kombination af billedindstillinger, som er angivet af brugeren. Standard: For almindelige pc-programmer (standardindstilling).

ECO (Strømbesparende): For at spare strøm med et lavt strømforbrug ved at levere den mindste lysstyrke for alle kørende programmer.

Graphics (Grafik): Til bedre farvetilpasning, när der bruges grafik.

Movie (Film): Beregnet til at give en optimal farvegengivelse, når du ser film. PC-indholdet er HDR. De andre punkter er skrevet med gråt og kan ikke vælges.

Bemærk:

Hvis pc-indholdet er HDR, er Modes (Funktioner) skrevet med gråt og den kan ikke vælges.

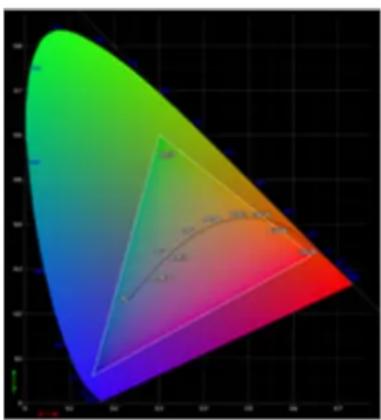

1. Color Space (Farveområde): Du kan vælge mellem sRGB, Rec.709, EBU, DCI, SMPTE-C og General (Generelt).

Bemærk:

Color Space (Farverum) = sRGB \~ General (Generel), Modes (Funktioner) = Standard.

• CIE 1931 positiv og negativ fejl på 0,05.
- Hvis pc-indholdet er HDR, er Modes (Funktioner) skrevet med gråt og den kan ikke vælges.
- Ikke relevant betyder at følge den aktuelle parameterværdi (f.eks. Standard parameterværdi).
- Funktioner = (Action/Racing (Racerløb)/Sports (Sport)/User (Bruger)/Standard/ECO (Strømbesparende)/Graphic (Grafik)/Movie (Film)) vælges, stilles farveområdet automatisk på "Generelt".
- Color Space (Farveområde) = (sRGB/Rec.709/EBU/DCI/ SMPTE-C). Hvis justeres går Modes (Funktioner) ikke til User, undtagen Color Space (Farveområde) = Generelt.
- Color Space (Farveområde) = (sRGB/Rec.709/EBU/DCI/SMPTE-C), er Grayscale (Gråskala) skrevet med gråt, og kan ikke justeres.
- Color Space (Farveområde) = (sRGB/Rec.709/EBU/DCI/SMPTE-C), er 6-Axis Hue & Saturate (6-akse farvetone og farvemætning) skrevet med gråt, og kan ikke justeres.
- Color Space (Farveområde) = (sRGB/Rec.709/EBU/DCI/SMPTE-C), (Lighting & Color (Lys & farve)) Sensor er skrevet med gråt, og kan ikke justeres.

1. I punktet Gamma kan du justere luminans tonen. Standardværdien er 2,2 (standardværdi i Windows). Justeringsområdet er 1,8, 2,0, 2,2, 2,4 eller 2,6

2. Color Temp (Farvetemperatur): Farvetemperaturen kan indstilles til Warm (Varm), Normal, Cool (Kold), Bluelight (Blåt lys) og User (Bruger).

Warm (Varm): Skruer op for farvetemperaturen. Skærmen ser varmere ud med en rød/gul farvetone. Dette er standardindstillingen.

Normal: Indlæser skærmen normale farveindstillinger.

Cool (Kold): Skruer ned for farvetemperaturen. Skærmen ser koldere ud med en blå farvetone.

Low Blue Light (Lavt blåt lys): Reducerer mængden af blåt lys, der udsendes fra skærmen, for skærmen bliver mere behagelige at kikke på for dine øjnene.

User (Bruger): Giver dig mulighed for selv, at indstille farveindstillingerne.

1. Grayscale Mode (Gråtone-tilstand): For at vælge punktet Grayscale (Gråskala).

2. On (Til): Kun sort og hvid farveeffekt.

3. Off (Fra): Normal farveeffekt.

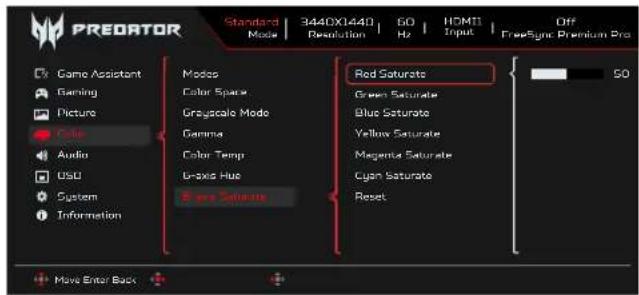

1. 6-axis Saturate (Farvemætning på 6 akser): Juster Red Saturate (Rød farvemætning), Green Saturate (Grøn farvemætning), Blue Saturate (Blå farvemætning), Yellow Saturate (Gul farvemætning), Magenta Saturate (Magenta farvemætning), Cyan Saturate (Cyan farvemætning) eller Reset (Nulstil).

Audio (Lyd)

X34 Brugervejledning - Dansk 16

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Tryk joysticket op eller ned for, at vælge Audio (Lyd) i skæmmenuen. Tryk derefter til højre til funktionen, der skal justeres, og tryk på joysticket for at åbne menupunktet.
3. Tryk til venstre eller højre for at justere indstillingsknappen eller vælg en funktion.
4. I menuen Audio (Lyd) kan du justere lydstyrken og slå lyden fra.
5. Volume (Lydstyrke): Juster lydstyrken.
6. Mute (Lydløs): Til at slå lyden til og fra.

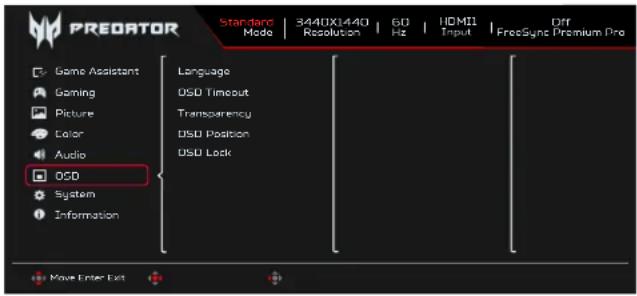

OSD (Skæmmenu)

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Tryk joysticket op eller ned for, at vælge OSD (Skæmmenu) i skæmmenuen. Tryk derefter til højre til funktionen, der skal justeres, og tryk på joysticket for at åbne menupunktet.
3. Tryk til venstre eller højre for at justere indstillingsknappen eller vælg en funktion.
4. I skæmmenuen (OSD) kan du justere Language (Sprog), OSD Timeout (Skæmmenuens tidsudløb), Transparency (Gennemsigtighed), OSD Lock (Lås skæmmenu).
5. Language (Sprog): Vælg det ønskede sprog i skæmmenuen.
6. OSD Timeout (Skæmmenuens tidsudløb): Indstil, hvor lang tid skæmmenuen skal være åben, inden den automatisk lukkes.
7. Transparency (Gennemsigtighed): Vælg gennemsigtigheden, når du bruger spillefunktionen. Gennemsigtigheden kan være 0% (FRA), 20%, 40%, 60% eller 80%.
8. OSD Position (Skæmmenuens placering): OSD position (Skæmmenuens placering) står som standard på Center (Midten). Positionen kan ændres til Top Left (For oven til venstre), Top Right (For oven til højre), Bottom Right (For neden til højre), Bottom Left (For neden til venstre) og Center (Midten).
9. OSD Lock (Lås skæmmenu): Vælg lås skæmmenu til/fra.

Bemærk:

Läst skæmmenu:

• Indstil Låst skæmmenu til "Til" via skæmmenuindstillinger og tryk på "Enter" for at aktivere funktionen Lås alle knapper.
• Meddelelsen "Låst skæmmenu" vises midt på skærmen.
• Lysindikatorerne skifter fra blå til orange.
• Tryk på en valgfri knap for at vise meddelelsen "OSD Locked" (Låst skæmmenu).

Skærmmenu låst op:

• Hvis du trykker på "Navi"-knappen i midten i mere end 3 sekunder, aktiveres "OSD Unlock" (Skæmmenu låst op).
• Meddelelsen "Skærmlåsfunktionen" vises midt på skærmen.
• Lysindikatorerne skifter tilbage til blå.

System

1. Tryk på knappen MENU, for at abne skæmmenuen.

2. Tryk joysticket op eller ned for, at vælge System i skæmmenuen. Tryk derefter til højre til funktionen, der skal justeres, og tryk på joysticket for at åbne menupunktet.

3. Tryk op og ned for, at styre funktionerne.

4. I menuen System kan du indstille punkterne Input (Indgang), Auto Source (Automatisk kilde), Wide Mode (Bred-funktion), Hot Key Assignment (Tildeling af genvejsknap), IR Hot Key Assignment, DDC/CI, HDMI Black Level (HDMI-sort niveau), Quick Start Mode (Hurtigstart), USB Port Select (Valg af USB-port), USB 3.2, DSC, Power-off USB Charge (USB-opladning selvom slukket), Image Retention Refresh (Gendannelse efter billedindbrænding).

5. Input (Indgang): Vælg kilden mellem HDMI1, HDMI2, DP, DP ALT.

6. Auto Source (Automatisk kilde): Standard er "On" (Til), som kan understøtte automatisk søgning efter signalkilde i rækkefølge.

Bemærk:

Surround-program skal indstille Auto-kilde til "Fra".

1. Wide Mode (Bredformat): Her kan du vælge det ønskede billedformat. Mulighederne er Full (Fuld), Aspect (Billedforhold), 1:1 og 16:9.

2. Hot Key Assignment (Genvejstasten-tildelinger): Vælg funktionen til genvejsknap 1 og 2 (Modes (Funktioner), Brightness (Lysstyrke), Volume (Lydstyrke), Gamma, Contrast (Kontrast), Low Blue Light (Lavt blåt lys), USB Port Select (Valg af USB-port))

Bemærk:

Genvejsknap 1 Genvejsknap 2 må ikke gentage samme funktion.

1. Acer Smart Dial: Select the function of shortcut key 1 or shortcut key 2 or shortcut key 3 (Modes / Brightness / Volume / Gamma / Acer Smart Dial: Vælg funktionen for genvejstast 1, 2 eller 3 (Tilstande / Lysstyrke / Volumen / Gamma / Kontrast / Lavt blåt lys / USB-portvalg / Sort boost / Målpunkt / Timer).

2. DDC/CI: Gør det muligt, at indstille skærmen via softwaren på en pc.

Bemærk:

DDC/CI (Display Data Channel/Command Interface) gør det muligt, at betjene skærmen via en software.

- DDC/CI (Display Data Channel/Command Interface) gør det muligt, at betjene skærmen via en software.

- Widgetværktøjer skal sætte DDC/CI på "On" (Til) for, at den kan virke ordentligt.

1. HDMI Black level (HDMI-sort niveau): Vælges for at indstille HDMI-sort niveauet.

2. Quick start mode (Hurtig opstart): Vælg mellem Off (Fra) og On (Til). Slås til, for at gøre opstarten hurtigere.

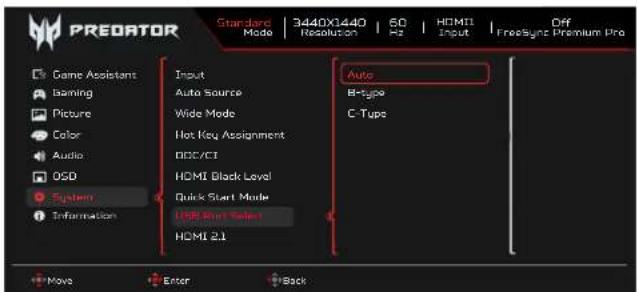

3. USB Port Select (Valg af USB-port): Vælg USB-porten mellem B-Type og C-Type Auto.

4. HDMI 2.1: Vælges for at indstille HDMI 2.1.

5. USB 3.2: Er som standard slået "Til". Det kan styre USB-båndbredden.

• USB 3.2 = er som standard slået til.

1. DSC: Punktet er som standard slået til. Understøtter DP & DP ALT på DSC-funktion.

Bemærk:

DSC = er som standard slået til

• Understøtter kun DP & DP ALT. HDMI kan ikke vælges og er skrevet i grå.
• Kan understøtte den maksimale opløsning. Se venligst afsnittet "Maks. opdateringshastighed".
• På nogle enheder, såsom mobiltelefoner, skal DSC slås fra for, at billedet kan vises ordentligt.

$$ D S C = \text { "Fra" } $$

- Hvilke opløsninger, der kan understøttes, afhænger af grafikkortets egenskaber og billedet kan muligvis ikke vises i 4K (144/160) Hz.

1. Power-off USB charge (USB-opladning selvom slukket): Vælg 'Til' for, at strømforsyne USB-porten, og vælg 'Fra' for at slå jævnstrøm fra/energisparefunktionen til.

Bemærk:

• For at overholde internationale energistandarder står skærmen på energisparefunktionen. Denne funktion slår bestemte funktioner fra, när skærmen sættes i dvale (standby) eller slukkes (jævnstrøm fra).
• Hvis du sætter 'USB-opladning selvom slukket' på 'Til', slås alle skærmfunktionerne til, og skærmen bruger mere strøm.
• USB-porten skal tilsluttes i henhold til dette billede, før den kan bruges til servicering. (Læs f.eks. Mac-adresse/serie-nummeret)

1. Image Retention Refresh (Gendannelse efter billedindbrænding): Hvis skærmen har været i brug i over 4 timer, startes funktionen Image Retention Refresh (Gendannelse efter billedindbrænding) automatisk, når skærmen slukkes. Dette er for at mindske risikoen for billedindbrænding. Du kan også starte funktionen Image Retention Refresh (Gendannelse efter billedindbrænding) manuelt i skæmmenuen.

Når funktionen Image Retention Refresh (Gendannelse efter billedindbrænding) starter, viser skærmen en advarselsmeddelelse, og strømindikatoren blinker blå og gul.

Når lyset i strømindikatoren går ud, er funktionen Image Retention Refresh (Gendannelse efter billedindbrænding) færdig. Dette tager ca. 6 minutter.

Bemærk:

Skærmen må ikke slukkes og stikket må ikke trækkes ud, när funktionen Image Retention Refresh (Gendannelse efter billedindbrænding) er i gang.

1. Pixelcentrering: Standard er "1 min".
2. Vedligeholdelse af statisk billede: Standard er "Slukket".
3. Kantbeskyttelse: Standard er "Slukket".

Setting the KVM (Indstilling af KVM)

1. Følg instruktionerne nedenfor, for at indstille KVM på din skærm:

2. Slut Type-C/USB-B til din computer
   • Vælg Type-C/USB-B under USB Port Select (Valg af USB-port) i skærmmenuen
   • Anbefalet opsætning:

Hvis to computere sluttes til skærmen, skal du konfigurere USB-indstillingerne i skæmmenuen, så du deler ét tastatur og én mus, der er sluttet til skærmen mellem de to computere.

Information

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Bruger tasterne op/ned til at vælge informationssiden for at vise de grundlæggende oplysninger for din skærm og den aktuelle indgangskilde.
3. Reset All Settings (Nulstil alle indstillinger): Nulstil de brugerdefinerede farveindstillinger til fabriksindstillingerne.

Save Settings to... (Gem indstillinger til...) (Kun brugerfunktion)

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Tryk joysticket op eller ned for at vælge "Save Setting to... (Gem indstillingen i...)" i skæmmenuen. Tryk derefter til højre for at gå til det menupunktet, der skal justeres, og tryk på joysticket for at åbne menupunktet.
3. Save Setting to Game mode (Gem indstilling til brugerfunktion): Du kan vælge mellem tre brugerdefinerede profiler. Når du valgt de ønskede indstillinger, skal du gemme dem, så systemet kan finde dem igen, når du åbner spillefunktionen.

Fejlfinding

Inden du indsender din OLCD-skærm til servicearbejder, skal du se i nedenstående fejlsøgningsliste om du selv kan diagnosticere problemet.

HDMI/DP Mode (ekstraudstyr)

Problem	Status på lysindikator	Løsning
Der vises intet billede	Blå Med skæmmenuen skal du justere lysstyrke og kontrast til maksimum eller nulstille til deres standardindstillinger.
	Fra Kontroller stikkontakten.Kontroller, at ledningen er sluttet korrekt til skærmen.
	Gul Kontroller, at videosignalkablet er sluttet korrekt til bagsiden af skærmen.Kontroller om computersystemet er tændt eller om den står på energisparefunktionen/ standby.Hvis OSD Lock (Lås skæmmenu) er slået til, lyser lysindikatoren gul.

Bemærk: Acer-skærmen er beregnet til at gengive video og visualisering af informationer fra elektroniske enheder.
