BRUGSANVISNING SH242YE ACER

Brugervejledning til LCD-skærm fra Acer Originaludgave: 07/2022

Der foretages muligvis regelmæssige ændringer i oplysningerne i denne udgivelsen, uden forpligtelse til at meddele nogen personer om sådanne revisioner eller ændringer. Sådanne ændringer indarbejdes i nye udgaver af denne brugervejledning eller i supplerende dokumenter og publikationer. Dette selskab fremsætter ingen erklæringer eller garantier, hverken direkte eller indirekte, med hensyn til indholdet heraf, og frasiger sig specifikt underforståede garantier for salgbarhed eller egnethed til et bestemt formål.

Skriv modelnummeret, serienummeret, købsdatoen og forhandleroplysningerne ned i feltet nedenfor. Serie- og modelnummer står på etiketten, der sidder på din computer. Al korrespondance vedrørende din enhed skal omfatte serie- og modelnummeret, samt købsoplysningerne.

Ingen dele af denne publikation må reproduceres, gemmes i et søgesystem, eller på nogen måde eller i nogen form overføres, hverken elektronisk, mekanisk, via fotokopi, optagelse eller på nogen anden måde, uden forudgående skriftlig tilladelse fra Acer Incorporated.

Brugervejledning til LCD-skærm fra Acer

Modelnummer: ____

Serienummer:

Købsdato:

Forhandler:

Acer og Acer-logoet er registrerede varemærker tilhørende Acer Incorporated. Andre virksomheders navne eller varemærker, der bruges heri er kun til identifikation og tilhører deres respektive virksomheder.

Sikkerhedsanvisninger

Læs disse instruktioner omhyggeligt. Behold dette dokument til senere reference. Følg alle advarsler og instruktioner, der står på produktet.

Særlige bemærkninger om LCD-skærme

Følgende er normalt på LCD-skærme, og er ikke en fejl.

• I fluorescerende lys kan skærmen flimre ved første brug. Sluk og tænd på tænd/slukknappen, for at få flimmeret til at gå forsvinde.
• Lysstyrken på skærmen kan være lidt ujævn, afhængigt af mønsteret på skrivebordet.
• LCD-skærmen har 99,99% eller flere effektive pixel. Der kan være pletter på 0,01% eller mindre, såsom en manglende pixel eller en pixel, der er tændt hele tiden.
• Måden hvorpå LCD-skærme fremstilles, gør at et efterbillede af det forrige skærmbillede fortsat kan ses på skærmen, når billedet skiftes, hvis billedet har været på skærmen i flere timer. I dette tilfælde går billedet langsomt væk, ved regelmæssigt at skifte billede, eller slukke for skærmen i et par timer.

Sådan rengøres din skærm

Følg disse retningslinjer nøje, når skærmens rengøres:

• Træk altid stikket ud af stikkontakten før rengøring.
• Brug en blød klud til at tørre skærmen og kabinettets forside og sider af.

Adgangsforhold

Sørg for at stikkontakten er let tilgængelig og så tæt på brugeren af udstyret, som muligt. Når udstyret skal strømafbrydes, skal du sørge for at trække stikket ud af stikkontakten.

• Skru gradvist op for lydstyrken, indtil du kan høre det klart og behageligt og uden forvrængning.
• Når du har indstillet lydstyrken, må du ikke skrue op for den, selvom din hørelse har vænnet sig til lydstyrken.
• Undgå, at lytte til musik på en høj lydstyrke i længere tid.
• Undgå, at skrue op for lydstyrken, hvis der er megen støj omkring dig.
• Skru ned for lydstyrken, hvis du ikke kan høre folk tale i nærheden af dig.

Advarsel

• Dette produkt må ikke bruges i nærheden af vand.
• Produktet må ikke placeres på en ustabil vogn, stativ eller bord. Hvis produktet falder ned, kan det blive alvorligt beskadiget.
• Rillerne og åbningerne er beregnet til ventilation, så produktet kan køre pålideligt og ikke overopheder. Disse åbninger må ikke blokeres eller tildækkes. Åbningerne må aldrig blokeres ved at placere produktet på en seng, sofa, tæppe eller andre lignende overflader. Dette produkt må aldrig placeres i nærheden af eller over på en radiator eller et varmeapparat eller i en indbygget installation, hvor der ikke er ordentlig ventilation.
• Der må aldrig stikkes nogen former for genstande ind i åbningerne på kabinettet, da de kan berøre farlige spændingspunkter eller kortslutte dele, som kan føre til brand eller elektrisk stød. Undgå, at spilde væske af nogen art på eller ind i produktet.
• For at undgå beskadigelse af interne dele og for at forhindre væskeudslip fra batteriet, må produktet ikke stilles på en vibrerende overflade.
• Produktet må aldrig bruges under sportsudøvelse, træning eller i lignende vibrerende situationer, da dette sandsynligvis vil føre til uventet kortslutninger eller beskadigelse af indvendige dele.
• Strømadapteren er kun beregnet til denne skærm, og må ikke bruges til andre formål.

• i : Læs denne vejledning - Alle sikkerheds- og brugsanvisninger skal læses før dette produkt tages i brug og opbevares til reference Brug kun strømforsyninger, der er opført i brugervejledningen, se nedenfor:

(1) Adaptermodel: YHY-12002500; YHY-12002500N YHY-12002500U YHY-12002500J YHY-12002500A
Fremstillet af: Shenzhen Yinghuiyuan Electronics Co., Ltd.
(2) Adapter Model: KA3601A-1202500EU; KA3601A-1202500BS; KA3601A-1202500JP; KA3601A-1202500AU; KA3601A-1202500US; KA3601A-1202500CN
Fremstillet af: Shenzhen Keyu Power Supply Technology Co., Ltd.
(3) Adapter Model: YD-BE1200250US-6A; YD-BE1200250EU-6A; YD-BE1200250GB-6A; YD-BE1200250CN-5A; YD-BE1200250JP-6A; YD-BE1200250AU-6A
Fremstillet af: Dongguan Yidai Power Technology Co., Ltd
(4) Adapter Model: HCX3601-1202500E; HCX3601-1202500U HCX3601-1202500B HCX3601-1202500C; HCX3601-1202500T
Fremstillet af:GUANGDONG HUACHUANGXING POWER SUPPLY CO., LTD.
(5)Adapter Model: YD-ZQ2400375-6A;
Fremstillet af: DONGGUAN YIDAI POWER TECHNOLOGYCO.,LTD.

Brug af elektrisk strøm

- Dette produkt skal strømforsynes i henhold til strømoplysningerne på etiketten. Hvis du ikke er sikker på hvilken slags strøm du bruger, skal du kontakte din forhandler eller dit elselskab.

- Der må ikke stå noget på ledningen. Produktet må ikke placeres på et sted, hvor folk kan træde på ledningen.

- Hvis der bruges en forlængerledning med dette produkt, skal du sørge for at den samlede ampereværdi af alt udstyret, der er tilsluttet forlængerledningen, ikke er mere end hvad forlængerledningen kan holde til. Sørg også for, at den samlede værdi af alle produkterne, der er tilsluttet stikkontakten, ikke er mere end hvad sikringen kan holde til.

- Undgå, at overbelaste en stikkontakt, stikdåse eller stikforbindelse ved at tilslutte for mange enheder. Den samlede systembelastning må ikke overstige 80 % af kredsløbets strømkapacitet. Hvis der bruges en stikdåse, må belastningen ikke være mere end 80% af hvad stikdåsen kan holde til.

- Ledningen på dette produkt er udstyret med et tre-benet stik med et jordstik. Stikket passer kun i en jordforbundet stikkontakt. Sørg for at stikkontakten er jordforbundet, inden du sætter stikket i. Stikket på ikke sættes i en ikke-jordforbundet stikkontakt. Kontakt din elektriker for yderligere oplysninger.

Advarsel! Det jordforbundne stikben er sikkerhedsfunktion. Hvis der bruges en stikkontakt, som ikke er jordforbundet, kan det føre til elektrisk stød og/eller skade.

Bemærk: Det jordforbundne stikben beskytter også mod uventet støj fra nærliggende elektriske enheder, som kan forstyrre dette produkt.

- Produktet må kun strømforsynes med den medfølgende ledning. Hvis ledningen skal skiftes, skal du sørge for at den skiftes med en ledning, der overholder følgende krav: En aftagelig slags, UL-godkendt/CSA-certificeret, type SPT-2, minimum kapacitet på 7A 125V, VDE-godkendt eller tilsvarende, højst 4,6 meter lang.

Reparation af produktet

Du må ikke selv forsøge at reparere dette produkt. Hvis kabinettet åbnes eller tages af, kan det udsætte dig for farlige spændingspunkter eller andre risici. Al reparation skal udføres af kvalificeret servicepersonale.

• Ledningen eller stikket er beskadiget, revnet eller flosset
• Væske er blevet spildt i produktet
- Produktet er blevet udsat for regn eller vand
- Produktet har været tabt, eller hvis kabinettet er blevet beskadiget
- Produktet udviser en tydelig ændring i ydeevne, der viser at det skal repareres
- Produktet ikke virker normalt, selvom vejledningerne i brugsanvisningen følges

Bemærk: Juster kun kontrolelementerne, der er omtalt i brugervejledningen, da forkert justering af andre kontrolelementer kan føre til skader, og gendannelse af produktet vil ofte kræve omfattende arbejde af en kvalificeret tekniker.

Potentielt eksplosive omgivelser

Apparatet skal slukkes i områder med en potentielt eksplosiv atmosfære, og alle skilte og instruktioner skal adlydes. Potentielt eksplosive omgivelser er bl.a. områder, hvor man normalt rådes til at slukke ens køretøj. Gnister i sådanne områder kan føre til en eksplosion eller brand, som kan ende med personskade eller dødsfald. Apparatet skal slukkes i nærheden af brændstofdepoter, opbevarings- og distributionsområder, kemiske anlæg og steder hvor der sprænges. Områder med en potentielt eksplosiv atmosfære er ofte, men ikke altid, skiltet. De omfatter nedre dæk på skibe, kemisk overførsels- eller opbevaringsfaciliteter, køretøjer, der flydende gas (såsom propan eller butan) køretøjer og områder, hvor luften indeholder kemikalier eller forskellige partikler, såsom korn, støv eller metalpulvere.

Yderligere sikkerhedsoplysninger

Dit apparat og ekstraudstyr indeholder muligvis små dele. Sørg for at holde dem utilgængeligt for små børn.

Oplysninger om genbrug af IT-udstyr

Acer er stærkt engageret i miljøbeskyttelse og genbrug - i form af genanvendelse og bortskaffelse af brugt udstyr - er en af virksomhedens topprioriteter, for at minimere belastningen af miljøet.

Vi på Acer er meget bevidste om, hvordan vores industri påvirker miljøet, og vi bestræber os på at udvikle og bruge de bedste procedurer til at formindske vores produkters påvirkning af miljøet.

For mere information og hjælp til genbrug, bedes du venligst gå på denne hjemmeside: https://www.acer-group.com/sustainability/en/our-products-environment.html

Gå på www.acer-group.com for yderligere oplysninger om vores andre produkters funktioner og fordele.

Instruktioner om bortskaffelse

Dette elektroniske apparat må ikke smide i skraldespanden, når det skal bortskaffes. For at minimere forurening og opnå den bedste miljøbeskyttelse, skal apparatet sendes til genbrug. For yderligere oplysninger om forskrifter omkring affald af elektrisk og elektronisk udstyr (WEEE), bedes du besøge https://www.acer-group.com/sustainability/en/our-products-environment.html

Erklæring om pixels på LCD-skærme

LCD-skærmen er produceret med høj præcision. Ikke desto mindre kan nogle pixel af og til være defekte, så den enten vises som sorte eller røde prikker. Dette påvirker ikke det optagede billede, og er ikke en fejl.

Dette produkt er beregnet til strømstyring:

• Sæt skærmen i dvale efter 5 minutter uden brugeraktivitet.
• For at tænde skærmen, når den er på Active Off (Aktiv Fra), skal du flytte musen eller trykke på en tast på tastaturet.

Tips og oplysninger til behagelig brug

Computerbrugere kan få anstrengte øjne og hovedpine efter længere tids brug. Brugere kan også få fysiske skader efter mange timers arbejde foran en computer. Lange arbejdstider, dårlig kropsholdning, dårlige arbejdsvaner, stress, utilstrækkelige arbejdsforhold, personlig sundhed og andre faktorer øger i høj grad risikoen for fysiske skader.

Forkert computerbrug kan føre til karpaltunnelsyndrom, senebetændelse, seneskedehindebetændelse eller andre muskel- og knoglelidelser. Følgende symptomer kan forekomme i hænder, håndled, arme, skuldre, nakke eller ryg:

• Følelsesløshed, eller en brændende eller prikkende fornemmelse
• Irritation eller ømhed
• Smerter, hævelse eller dunkende
  • Stivhed eller trykken
• Kulde eller svaghed

Hvis du har disse symptomer, eller anden tilbagevendende eller vedvarende ubehag og/eller smerter, som er relateret til brug af computeren, bedes du kontakte din læge og oplyse den passende afdeling på din arbejdsplads.

Følgende afsnit indeholder tip til mere behageligt brug af computeren.

Sådan finder du din komfortzone

Du kan finde din komfortzone ved at justere skærmens synsvinkel med en fodstøtte, eller hæv din siddehøjde indtil du sidder behageligt. Overhold følgende tips:

• Undgå, at være i den samme stilling i længere tid
• Undgå, at læne dig for meget frem eller tilbage
• Stå op og gå rundt regelmæssigt, så dine benmuskler belasted mindre.

Pas på dit syn.

Mange timer foran skærmen, forkerte briller eller kontaktlinser, blænding, overbelyst værelse, skærme med dårlig fokus, meget små skrifttyper og lav kontrast, kan alle belaste dine øjne. I følgende afsnit finder du forslag til, hvordan man kan mindske belastning af øjnene.

∅jne

• Det anbefales at hvile øjnene i 10 minutter hvert 40. minut.
• Giv regelmæssigt dine øjne en pause, ved at kigge væk fra skærmen og fokusere på et bestemt punkt.
• Blink ofte, så øjnene ikke bliver tørre.

Skærm

• Hold din skærm ren.
• Hovedet skal være lidt over skærmens øverste kant, så dine øjne pege lidt nedad når du kikker midt på af skærmen.
• Juster skærmens lysstyrke og/eller kontrast til et komfortabelt niveau, så teksten bedre kan læses og grafikken er tydelig.

- Eliminer lysskær og refleksioner ved at:

• Placere skærmen på en sådan måde, at siden vender mod vinduet eller andre lyskilder
• Minimere lyset i rummet, evt. med gardiner eller persienner
• Bruge en arbejdslampe
  • Ændre skærmens synsvinkel
  • Bruge et blænding-filter

• Bruge et skærm-visir, såsom et stykke pap der stikker ud fra skærmens øverste forkant

• Undgå, at justere skærmen til en akavet synsvinkel.

• Undgå, at kikke på skarpe lyskilder i længere tid, såsom åbne vinduer.

Sådan udvikler du gode arbejdsvaner

Ved at udvikle følgende arbejdsvaner, gør du dit computerbrug mere afslappende og produktiv:

• Tag korte pauser, regelmæssigt og ofte.
  • Lav strækøvelser.
• Indånd frisk luft så ofte som muligt.
• Dyrk regelmæssig motion og oprethold en sund krop.

Sikkerhedsanvisninger 3

Særlige bemærkninger om LCD-skærme 3

Sådan rengøres din skærm 3

Adgangsforhold 4

Brug af elektrisk strøm 4

Reparation af produktet 5

Potentielt eksplosive omgivelser 6

Yderligere sikkerhedsoplysninger 6

Oplysninger om genbrug af IT-udstyr 6

Instruktioner om bortskaffelse 6

Erklæring om pixels på LCD-skærme 7

Tips og oplysninger til behagelig brug 7

Sådan finder du din komfortzone 7

Pas på dit syn. 8

Sådan udvikler du gode arbejdsvaner 8

Montering af foden 13

Signalkabel med 19-ben til farveskærme 15

15-pin farveskærm signalkabel 15

Standard timingtabel 16

Installering 17

Fejlsøgning 27

VGA/HDMI-tilstand (valgfrit) 27

Udpakning

Sørg for, at følgende dele er til stede när du pakke boksen ud, og behold emballage, hvis produktet senere skal sendes eller transporteres.

LCD-skærm Startvejledning VGA-kabel (valgfrit)

Type C-C-kabel (ekstraudstyr)

HDMI-kabel (valgfrit)

AC-strømledning (valgfrit)

• Montering af foden

Bemærk: Pak skærm og skærmfod ud af emballagen. Anbring forsigtigt skærmen med forsiden nedad på en solid overflade - læg en klud eller et tæppe under skærmen for ikke at ridse den.

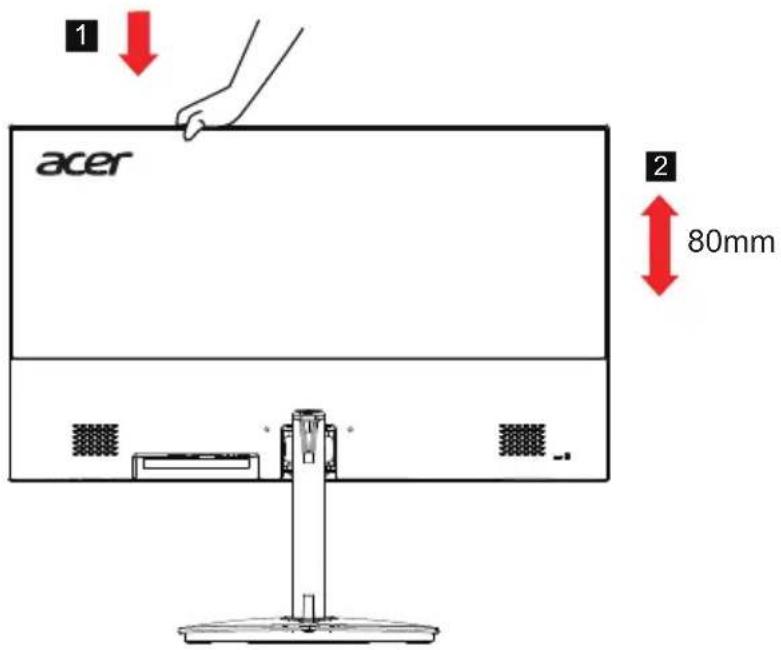

Tryk for oven på skærmen, hvorefter du justere dens højde.

På billedet nedenfor, kan du se, hvor meget skærmen kan hældes.

Skærmens hældning kan kun stilles på 15 grader, när den er hævet helt.

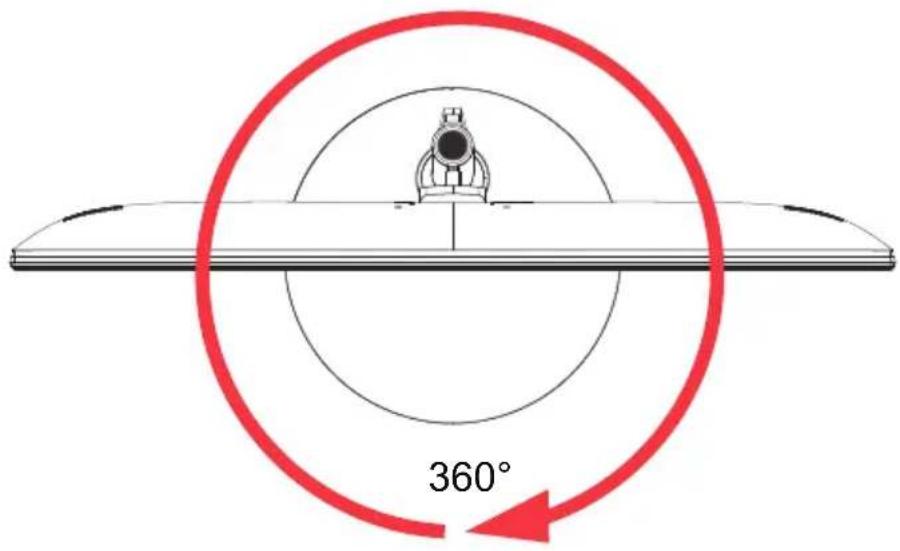

- Drejning

Med den indbyggede piedestal, kan du dreje skærmen til den mest komfortable betragtningsvinkel.

• Sørg for, at strømkablet du bruger passer med strømtypen i dit område.
• Skærmen har en universel strømforsyning, så den kan bruges både med 100/120V AC og 220/240 V AC. Ingen bruger-justering er påkrævet.
• Forbind den ene ende af strømkablet til adapteren, og de anden enden til en stikkontakt.
• Enheder, der bruger 120V AC: Her skal du bruge et UL-godkendt kabel med SVT-ledning og stik, der er beregnet til 10 A/125 V.
• Enheder, der bruger 220/240V AC: Brug et kabel med en H05VV-F-ledning og stik, der er beregnet til 10 A/250V. Kablet skal have de passende sikkerhedsgodkendelser i landet, hvor udstyret bruges.

Energibesparing

Skærmen sættes i strømbesparingsfunktionen af styresignalet fra styrenheden, og vises med en gul lysindikator.

Tilstand LED-lys
Til Blå
Strømbesparingsfunktionen	Rød

Skærmen bliver i strømbesparingsfunktionen indtil den modtager et styresignal, eller indtil tastaturet eller musen bruges. Det tager ca. 3 sekunder for skærmen at tænde igen, når den er inaktiv.

Signalkabel med 19-ben til farveskærme

Ben-nummer	Beskrivelse	Ben-nummer	Beskrivelse
1	TMDS Data2+ 2 TMDS Data2 beskyttet
3	TMDS Data2-	4	TMDS Data1+
5	TMDS Data1 beskyttet	6	TMDS Data1-
7	TMDS Data0+ TMDS Data0 beskyttet	8
9	TMDS Data0-	10	TMDS Clock+
11	TMDS Clock beskyttet TMDS Clock-	12
13	CEC	14	Reserveret (N.C. på enhed)
15	SCL SDA	16
17	DDC/CEC-jordforbindelse	18	+5 V strøm
19	Registrering af Hot Plug

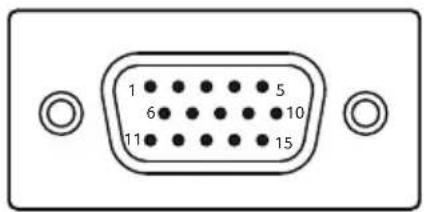

15kol

Ben-nummer	Beskrivelse	Ben-nummer	Beskrivelse
1 Rød 9 +5V
2 grøn 10 Logisk jord
3 Blå 11 Monitorjord
4 Monitorjord 12 DDC-seriel data
5 DDC-return 13 H-synkronisering
6 R-g rund 14 V-synkronisering
7 G-jord		15 DDC-seriel clock
8 B-grund

24-bens USB 3.1 Type C-kabel

Ben-nummer	Signaltildeling	Ben-nummer	Signaltildeling
A1	GND	B12	GND
A2	SSTXp1	B11	SSTXp1
A3	SSTXn1	B10	SSTXn1
A4	VBUS	B9	VBUS
A5	CC1	B8	CC1
A6	Dp1	B7	Dp1
A7	Dn1	B6	Dn1
A8	SBU1	B5	SBU1
A9	VBUS	B4	VBUS
A10	SSTXn2 SSTXn2	B3
A11	SSTXp2 B2 SSTXp2
A12	GND	B1	GND

1. Sluk computeren, og træk stikket ud af stikkontakten.
2. Tilslut signalkablet til HDMI (valgfrit) og/eller VGA (valgfrit) indgangsstikket på skærmen og HDMI (valgfrit) og/eller VGA (valgfrit) udgangsstikket på grafikkortet på computeren.
3. Sæt skærmens strømkabel i strømporten bag på skærmen.
4. Sæt computerens og skærmens strømkabler i en nærliggende stikkontakt.

Bemærk:

Lydudgang/indgang er kun for lydmodellen. Se venligst brugermanualen for mere instruktion.

Brugerkontroller

NEJ. Ikon Emne Beskrivelse
1		Strømknap/indikator	Tænder/slukker skærmen.Blå indikerer, at skærmen er tændt. Rød indikerer standby/strømsparetilstand.
2	OSFunktion		a. Tryk på for at få vist hovedsiden. Tryk igen for at gå ind i næste funktion i funktionsmenuen.b. Når funktionsmenuen er aktiv, skal du trykke på denne tast valgte funktion.
3	[YBWH]	Input	a. Tryk på for at få vist hovedsiden. Tryk igen for at gå ind i Input vælg funktion.b. Når funktionsmenuen er aktiv, skal du trykke på denne valgte knap eller gå til den næste funktion.
4	Lysst		a. Tryk på for at få vist hovedsiden. Tryk igen for at gå ind i funktionen til justering af lysstyrke.b. Når funktionsmenuen er aktiv, skal du trykke på denne knap valgt eller gå til den forrige funktion.
5		Tilstand (HDMI)	a. Tryk på for at få vist hovedsiden. Tryk igen for at gå ind i funktionen til justering af tilstand.b. Når funktionsmenuen er aktiv, skal du trykke på for at forlade den aktuelle menu.
		Auto (VGA)	Hvis OSD er aktiv, skal du trykke på Auto for at afslutte OSD'en. Når OSD'en er inaktiv, skal du trykke på Auto, hvorefter skærmen automatisk optimerer skærmens position, fokus og uret på din skærm.

Bemærk: Acer-skærm er beregnet til video og visning af oplysninger fra elektroniske enheder.

AMD FREESYNC :

Den kan tillade en AMD FREESYNC-understøttet grafikkilde at justere skærmens opdateringsfrekvens dynamisk baseret på typiske billedfrekvenser for at opnå strømeffektiv, praktisk talt stutterfri og lavt forsinket opdatering af skærmen.

Sådan bruges genvejsmenuen

Bemærk: Følgende indhold vises kun som generel reference. De faktiske produktspecifikationer kan variere.

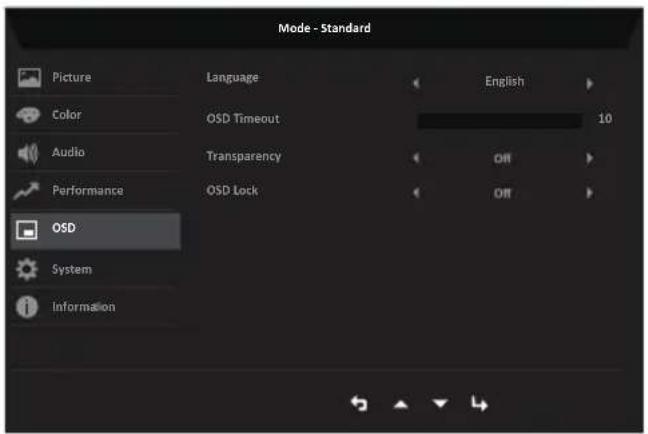

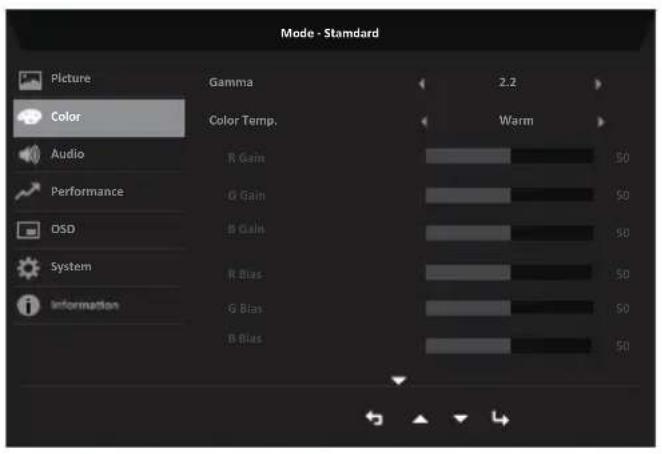

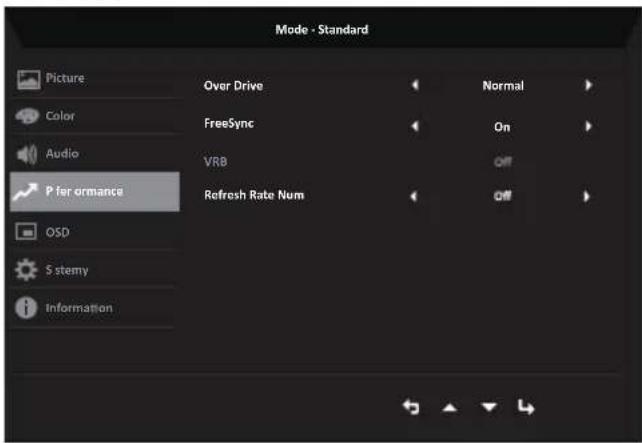

Skæmmenuen (OSD) bruges til at konfigurere LCD-skærmens indstillinger. Tryk på knappen MENU, for at åbne skæmmenuen. Du kan bruge skæmmenuen til at justere billedkvalitet, skæmmenuens position og generelle indstillinger. Der henvises til følgende side for avancerede indstillinger:

Hovedside

HDMI:

VGA:

1. Genvejstast 1 Modes Hot Key (HDMI)/Auto (VGA)
2. Genvejstast 2 Lysstyrke
3. Input Switch Hot Key
4. Hovedmenu

Genvejsknap1 (Standard: Standard mode (Standardtilstand))

Bruges til at vælge spillefunktionen (G1, G2, G3) og den ønskede brugerdefinerede profil eller scenefunktion (User (Bruger), Standard, ECO (Strømbesparende), Graphics (Grafik), Movie)

Genvejsknap 2 (standard: Brightness (Lysstyrke))

Bruges til at åbne lysstyrkeindstillingen, og til at vælge den ønskede lysstyrke. Når du er færdig, skal du trykke på OK-knappen, for at lukke den aktuelle side og butik.

Åbn Input-kontrollen, og vælg VGA IN, HDMI eller Auto Source. Når du er færdig, skal du trykke på knappen Tilbage for at forlade den aktuelle side og gemme.

Hovedmenu

1. Tryk på en vilkårlig tast for at åbne OSD.
2. Tryk på Menu-tasten for at vælge Billede fra OSD.
   Modes genvejstast: for at ændre tilstand genvejstastmenuen.
   Brightness hot key: for at justere lysstyrken.
   Input source hot key: for at vælge inputkilde.

Billede

1. Tryk på knappen MENU, for at åbne skæmmenuen.

2. Tryk joysticket op eller ned for at vælge Picture (Billede) i skæmmenuen. Tryk derefter til højre til funktionen, der skal justeres, og tryk på joysticket for at åbne menupunktet.

3. Tryk til venstre eller højre for at justere indstillingsknappen eller vælg en funktion.

4. I billedmenuen kan du justere Brightness (Lysstyrke), Contrast (Kontrast), Black Boost (Forstærk sort), Low Blue Light (Lavt blåt lys), ACM, Super Sharpness (Superskarphed), Auto Config, H. Position, V. Position, Clock, Focus.

5. Brightness (Lysstyrke): Indstil lysstyrken fra 0 til 100.

Bemærk: Justerer balancen mellem lyse og mørke nuancer.

1. Contrast (Kontrast): Indstil kontrasten fra 0 til 100.

Bemærk: Indstiller forskellen mellem lyse og mørke områder.

1. Black Boost (Forstærk sort): Indstil det sorte niveau fra 0 til 10. Forstærker skygger, ved at øge lysstyrke uden at ændre de lysere nuancer.

2. Lavt blåt lys: Filtrerer blåt lys ud for at beskytte dine øjne ved at justere, hvor meget blåt lys vises - Standard, Niveau 1, Niveau 2, Niveau 3, Niveau 4.

3. ACM: Slå ACM til og fra.

Bemærk: Indstillet til "On" (Til), vil være baseret på det aktuelle skærmbillede til justering af dynamisk kontrast.

1. Super Sharpness (Superskarphed): Slå superskarpheden til og fra. Denne skarphedsteknologi kan simulere højopløselige billeder, ved at øge pixeltætheden på den oprindelige kilde, for at gøre billeder skarpere og mere tydelige.

Color (Farve)

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Tryk joysticket op eller ned for, at vælge Color (Farve) i skæmmenuen. Tryk derefter til højre til funktionen, der skal justeres, og tryk på joysticket for at åbne menupunktet.
3. Tryk til venstre eller højre for at justere indstillingsknappen eller vælg en funktion.
4. Gamma: Med Gamma kan du indstille luminansen. Standardværdien er 2.2 (standardværdien i Windows). Indstillingsområdet er 1.8, 2.0, 2.2, 2.4 og 2.6.
5. Farvetemperatur: Standard er varm. Du kan vælge Cool, Normal, Warm, Low Blue light eller User.
6. Modes: For at vælge scenarietilstand.
7. sRGB: Standard er slukket. Du kan slå sRGB til eller fra for at opnå bedre farvematch med perifere enheder, f.eks. printere og digitalkameraer.
8. Grayscale Mode (Gråtone-tilstand): Til at vælge punktet Gråskala.
9. 6-axis Hue (Farvetone på 6 akser): Indstil farvetonen på farverne red (rød), green (grøn), blue (blå), yellow (gul), magenta og cyan.
10. 6-axis Saturate (Farvemætning på 6 akser): Indstil farvemætningen på farverne red (rød), green (grøn), blue (blå), yellow (gul), magenta og cyan.

Audio (Lyd)

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Tryk joysticket op eller ned for, at vælge Audio (Lyd) i skæmmenuen. Tryk derefter til højre til funktionen, der skal justeres, og tryk på joysticket for at åbne menupunktet.
3. Tryk til venstre eller højre for at justere indstillingsknappen eller vælg en funktion.
4. Volume (Lydstyrke): Indstil lydstyrken
5. Mute (Lydløs): Til at slå lyden til og fra.

Ydeevne

1. Tryk på MENU-tasten for at åbne OSD.
2. Tryk på op- eller nedknappen for at vælge Performance i OSD'en. Tryk derefter på enter-knappen for at gå ind i det.
3. Skift til venstre eller højre for at styre funktioner.
4. Over Drive: Vælg Off, Normal eller Extreme.
5. FreeSync: For at vælge FreeSync til/fra.
6. VRB: For at vælge VRB on, off
7. Opdateringshastighed num: Vis panelets aktuelle opdateringshastighed på skærmen.

Bemærk: Hvis FreeSync er indstillet til "On", kan du se V-frekvens til ændringer i OSD'en.

OSD (Skæmmenu)

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Tryk joysticket op eller ned for, at vælge OSD (Skæmmenu) i skæmmmenuen. Tryk derefter til højre til funktionen, der skal justeres, og tryk på joysticket for at åbne menupunktet.
3. Tryk til venstre eller højre for at justere indstillingsknappen eller vælg en funktion.
4. Language (Sprog): Vælg det ønskede sprog i skæmmenuen.
5. OSD timeout (Skæmmenuens tidsudløb): Indstil, hvor lang tid skæmmenuen skal være åben, inden den automatisk lukkes.
6. Transparency (Gennemsigtighed): Vælg gennemsigtigheden, når du bruger spillefunktionen. Gennemsigtigheden kan være 0% (FRA), 20%, 40%, 60% eller 80%.
7. OSD Lock (Lås skæmmenu): Vælg lås skæmmenu til/fra.

Bemærk:

Låst skæmmenu:

• Indstil Låst skæmmenu til "Til" via skæmmenuindstillinger og tryk på "Enter" for at aktivere funktionen Lås alle knapper.
• Meddelelsen "Låst skærmmenu" vises midt på skærmen.
  • LED-lys ændres fra blåt lys til rødt lys.
• Tryk på en valgfri knap for at vise meddelelsen "OSD Locked" (Låst skæmmenu).

Skæmmenu låst op:

• Hvis du trykker på "Navi"-knappen i midten i mere end 3 sekunder, aktiveres "OSD Unlock" (Skæmmenu låst op).
• Meddelelsen "Skærmlåsfunktionen" vises midt på skærmen.
  • Lysdioderne skifter tilbage til blå.

System

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Tryk joysticket op eller ned for, at vælge System i skæmmenuen. Tryk derefter til højre til funktionen, der skal justeres, og tryk på joysticket for at åbne menupunktet.
3. Tryk til venstre eller højre for at vælge funktioner.
4. Input (Indgang): Vælg kilden mellem HDMI (1.4), VGA.
5. Auto Source (Automatisk kilde): Standard er "On" (Til), som kan understøtte automatisk søgning efter signalkilde i rækkefølge.

Bemærk: Surround-program skal indstille Auto-kilde til "Fra".

1. Wide mode (Bredformat): Her kan du vælge det ønskede billedformat. Valgmulighederne er Aspect (Billedforhold), Full (Fuld).
2. Hot Key Assignment: Vælg funktionen af genvejstast 1 (Auto Config (Kun VGA), Modes, Lysstyrke, Lydstyrke, Lydstyrke (kun lydmodel), Gamma, Kontrast, Lavt blåt lys, Overdrev) og genvejstaster 2 (Modes, Brightness, Volume (Only Audio Model), Gamma, Contrast, Low Blue Light, Over Drive, Auto Config (kun VGA)).
3. DDC/CI: Gør det muligt, at indstille skærmen via softwaren på en pc.

Bemærk:

• DDC/CI (Display Data Channel/Command Interface) gør det muligt, at betjene skærmen via en software.

• Widgetværktøjer skal indstille DDC/CI til "On" (Til) for at den kan virke ordentligt.

• HDMI Black level (HDMI-sort niveau): Vælges for at indstille HDMI-sort niveauet.

• Quick start mode (Hurtig opstart): Vælg mellem Off (Fra) og On (Til). Slås til, for at gøre opstarten hurtigere.

Save Setting to... (Gem indstilling til...) (Kun brugerfunktion)

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Tryk joysticket op eller ned for, at vælge "Save Setting to... (Gem indstilling til...)" i skæmmenuen. Tryk derefter til højre til funktionen, der skal justeres, og tryk på joysticket for at åbne menupunktet.
3. Save Setting to Game mode (Gem indstilling til spillefunktionen): Du kan vælge mellem tre brugerdefinerede profiler. Når du valgt de ønskede indstillinger, skal du gemme dem, så systemet kan finde dem igen, når du åbner spillefunktionen.

Fejlsøgning

Inden du indsender din LCD-skærm til servicearbejder, skal du se i nedenstående fejlsøgningsliste om du selv kan diagnosticere problemet.

VGA/HDMI (ekstraudstyr)

Problem Lysdiodestatus Løsning
Der vises intet billede	Blå Med skæmmenuen skal du justere lysstyrke og kontrast til maksimum eller nulstille til deres standardindstillinger.
	Fra Kontrollér strømkontakten.Kontroller, at ledningen er sluttet korrekt til skærmen.
	RødKontrollér, at videosignalkablet er sluttet korrekt til bagsiden af skærmen.Kontrollér om computersystemet er tændt og i strømbesparelsestilstand/standby.Hvis OSD-lås er aktiveret, er LED-status indstillet til Rød.

Bemærk: Acer-skærm er beregnet til video og visning af oplysninger, der er opnået fra elektroniske enheder.

Overholdelse af lovgivningen
