BRUGSANVISNING IVR-L 65/24-2 Tc Kärcher

Bistand ved feil.... 69

Garanti 70

Kontroller at innholdet i pakken er komplett när du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandle- ren.

Sikkerhetsanvisninger

ADVARSEL

Fremgangsmåte i nødstilfelle

⚠️FARE

Symboler på apparatet

Dypp tilbehøret bare halveis nedi væsken när du skal suge opp væske for å frakte nok luft med.

Tømme væskebeholderen

Bilde, se grafikkside

a Vipp væskebeholderen.

Motoren (sugeturbinen) starter ikke

• Kontroller stikkontakten og sikringen for strømforsyningen.
• Kontroller nettkabelen og nettpluggen til apparatet.

(Se adresse på baksiden)

Produkt: Apparat til tørrsuging

Direktiver og forordninger

Generelle henvisninger 71

Bestemmelsesmæssig anvendelse.... 72

Sikkerhedsanordninger 72

Beskrivelse af apparat.... 73

Ibrugtagning 73

Drift....74

Afslutning af driften 75

Transport....75

Opbevaring.... 75

Generelle henvisninger

Læs denne originale driftsvejledning før første ibrugtagning af maskinen, følg anvisningerne i den og opbevar den til senere brug eller efterfølgende brugere.

- Før første ibrugtagning er det absolut nødvendigt at læse sikkerhedsanvisning nr. 5.956-249.0.

- Hvis driftsvejledningen og sikkerhedsanvisninger ikke overholdes, kan der opstå skader på maskinen og fare for brugeren og andre personer.

- Informér straks forhandleren ved transportskader.

Bestemmelsesmæssig anvendelse

ADVARSEL

Indånding af sundhedsskadeligt støv

Sundhedsskader

Apparatet må ikke anvendes til opsugning af sundhedsskadeligt støv.

BEMÆRK

Kortslutning som følge af høj luftfugtighed

Beskadigelse af maskinen

Anvend kun apparatet indendørs.

Apparatet er beregnet til:

• Opsugning af olieholdige væsker, kølesmøremidler og spåner.
• Opsugningen af brandfarlige væsker (flammepunkt over 55 °C).
• Opsugning af ikke-eksplosive stoffer.
• Opsugningen af støv og groft smud.
• Den industrielle brug, f.eks. i lager- og produktionsområder.
• Den erhvervsmæssige brug, f.eks. på hoteller, skoler, hospitaler og kontorer samt i fabrikker, butikker og udlejningsvirksomheder.

Apparatet er ikke beregnet til:

• Opsugning af finstøv.
• Opsugningen af brandfarlige væsker (antændelig, letantændelig, meget antændelig iht. loven om farlige stoffer, retningslinje 67/548/E∅F) (flammepunkt under 55 °C) og blandinger af brandfarligt støv med brandfarlige væsker.

Enhver anden brug anses som ikke korrekt.

Miljøbeskyttelse

Emballagematerialerne kan genbruges. Sørg for at bortskaffe emballage omæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier eller olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket

med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Sikkerhedsanordninger

Faregrader

⚠️FARE

- Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

- Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

⚠FORSIGTIG

- Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMAERK

- Henviser til en mulig farlig situation, der kan medføre materielle skader.

Sikkerhedshenvisninger

ADVARSEL

• Apparatet er ikke egnet til opsugning af sundhedsskadeligt støv.
• Beskyt maskinen mod regn. Opbevar ikke maskinen udendørs.
• Kontroller før hver ibrugtagning, om potentialudligningsledningerne (jordforbindelse) er tilsluttede.

⚠FORSIGTIG

- Sluk maskinen efter hver anvendelse, og træk netstikket ud.

BEMÆRK

• Anvend kun apparatet indendørs.
- Fare for at komme i klemme! Anvend handsker, när du fjerner eller påsætter sugehovedet, filterenheden eller opsamlingsbeholderen.
- Fare for beskadigelse! Sug aldrig uden eller med et beskadiget filter.
- Anvend sikkerhedssko, när du betjener apparatet.
- Bevæg kun apparatet i skridthastighed, og vær evt. to personer om det på skrå veje.
- Sørg for, at der ikke kommer støv ud, när du udskifter tilbehørsdele.

Apparater med vippeunderstel (Tc)

BEMÆRK

Fare for at komme i klemme, hvis væske- beholderen vipper

Reaktion i nødstilfælde

⚠️FARE

Fare for kvæstelser og beskadigelse ved indssugning af brændbare materialer, ved kortslutning eller andre elektriske fejl

Fare for indånding af sundhedsfarlige gasser, fare for elektrisk stød, fare på grund af forbrændinger.

Sluk maskinen i nødstilfælde og træk netstikket ud.

Elektrisk tilslutning

Apparatet må kun tilsluttes til en elektrisk tilslutning, der er udført af en elektriker iht. IEC 60364. Tilslutningsværdier, se Tekniske data og typeskilt. Det er ikke tilladt at anvende et forlængerkabel.

⚠️FARE

Fare for elektrisk stød

Livsfare

Undgå at beskadige de elektriske tilslutningsledninger, f.eks. ved at køre over dem, klemme dem eller trække i dem. Beskyt kablerne mod varme, olie og skarpe kanter.

Kontroller apparatets nettilslutningsledning før hver drift. Apparatet må ikke tages i brug med beskadiget kabel. Lad en autoriseret elektriker udskifte et beskadiget kabel.

Symboler på apparatet

Markering af det maksimalt tilladte væskeniveau

Se kapitel Kontrol af niveauvisningen.

Flüssigkeits- Füllstand MAXIMAL

BEMAERK

Risiko for beskadigelse af apparatet

Udløbende vand på grund af overskridelse af det maksimale væskeniveau.

Tøm apparatet, før det maksimale væskeniveau nås.

Beskrivelse af apparat

Fig., se grafiksider

Figur A

①Styreruller med parkeringsbremse
② Markering for maksimalt niveau
③Aftømningsslange
④ Væskebeholder
⑤ Skubbebøjle
⑥Preplade
⑦ Lille preplade
⑧ Filter
⑨ Sugehoved
⑩Sugeslangetilslutning
⑪ Apparatkontakt
⑫Lås til sugehoved
⑬Netkabel
⑭Vippeunderstel (kun Tc-variant)
⑮Tilbehørsholder
⑯Oplåsningshändtag (kun Tc-variant)

Ibrugtagning

Fig., se grafiksider

1. Anbring apparatet i arbejdspositionen.
2. Sørg for at sikre apparatet med parke-ringsbremsen, hvis det er nødvendigt.

3. Sørg for, at sugehovedet er monteret korrekt.

4. Sæt sugeslangen i sugeslangetilslutningen.

Figur B

1. Sæt det ønskede tilbehør på sugeslangen.

Drift

Fig., se grafiksider

1. Sæt netstikket i stikkontakten.
2. Tænd for apparatet på apparatkontakten.

Figur C

Maskiner med én motor (IVR-L...-1)

Figur D

Drivenheder med to motorer kan også anvendes med kun én turbine.

1. Start sugeprocessen.

Opsugning

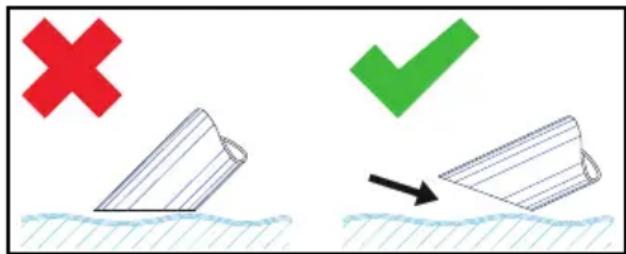

Nedsænk kun tilbehøret halvt, når der op-suges væsker, så der transporteres til-strækkelig meget luft med.

Kontrol af niveauvisningen

Fig., se grafiksider

Figur E

Obs

Den røde markering på aftømningsslangen indikerer det maksimalt tilladte niveau.

BEMÆRK

Risiko for beskadigelse af apparatet

Væskebeholderen kan løbe over, hvis den fyldes op inden for få sekunder.

Kontrollér niveauet i væskebeholderen konstant, när store mængder væske optages.

Tømning af væskebeholderen

Fig., se grafiksider

1. Sluk for apparatet, og afbryd det fra strømforsyningen.
2. Kør apparatet hen til bortskaffelsesstedet til væsker.
3. Tøm væskebeholderen:

a Tag aftømningsslangen af ved den øverste slangekobling.

Figur F

b Hold aftømningsslangen ind over en egnet opsamlingsbeholder, og tøm indholdet ud.

1. Bortskaf eller genbrug indholdet i henhold til bestemmelserne.

Tømning af væskebeholderen ved at vippe den

Fig., se grafiksider

1. Sluk for apparatet, og afbryd det fra strømforsyningen.
2. Kør apparatet hen til bortskaffelsesstedet til væsken.
3. Tag sugehovedet af (se kapitlet Aftagning af sugehovedet).
4. Tag alle tilbehørsdele af.
5. Forbered væskebeholderen til tømningen:

- Ved hjælp af vippeanordning Tc (kun Tc variant)

a Åbn væskebeholderens lås.

Figur G

• Ved at vippe væskebeholderen
  a Vip væskebeholderen.

• Vip beholderen med skubbebøjlen.

Figur H

1. Bortskaf eller genbrug indholdet i henhold til bestemmelserne.
2. Sæt sugehoved på, og lås det fast.

Rengøring af væskebeholderen

Fig., se grafiksider

Obs

På grund af kølesmøremidler på vandbasis kan der opstå en bakteriel kimdannelse.

Bær en egnet beskyttelsesdragt, når der fjernes aflejringer.

1. Tøm beholderen.

2. Fjern aflejringerne i beholderen.

3. Bortskaf aflejringerne i overensstemmelse med de gældende forskrifter.

Aftagning af sugehovedet

Fig., se grafiksider

1. Tag sugehovedet af, og læg det til side.

Afslutning af driften

1. Sluk for apparatet på tænd-/sluk-kontakten.
2. Tøm og rengør væskebeholderen.
3. Afmonter tilbehøret, og rengør og tør det evt.

Obs

Tøm sugeren efter hver brug. Lad sugeren tørre med åben beholder.

Transport

⚠FORSIGTIG

Tilsidesættelse af vægten

Fare for tilskadekomst og beskadigelse Vær opmærksom på apparatets vægt ved transport og opbevaring.

1. Ved transport i køretøjer sikres maskinen mod at glide eller vælte iht. til de gældende retningslinjer.

Opbevaring

⚠FORSIGTIG

Tilsidesættelse af vægten

Fare for tilskadekomst og beskadigelse Vær opmærksom på apparatets vægt ved transport og opbevaring.

1. Opbevar kun apparatet indenfor.

1. Skyl med regelmæssige mellemrum apparatet og tilbehøret med egnet væske, og lad det tørre.
2. For at undgå kimdannelse må der ikke forblive væsker i apparatet.
3. Åbn dækslet under længere driftspau-ser, så restfugtigheden kan slippe ud.
4. Udskift filteret ved beskadigelse.

Udskiftning af filteret

Fig., se grafiksider

Figur J

1. Tag sugehovedet af (se kapitlet Aftagning af sugehovedet).
2. Løsn spænderingenes skrueforbindelse.
3. Tag den lille preplade af.
4. Tag filteret af, og udskift det.
5. Sæt det nye filter i. Sørg ved monteringen for, at filteret sættes korrekt i.
6. Sæt spænderingene på, og skru dem fast.

Hjælp ved fejl

⚠️FARE

Fare for utilsigtet start af maskinen og fare for elektrisk stød

Sluk apparatet, inden alt arbejde på apparatet, og træk netstikket ud.

Lad alle kontroller og arbejde på elektriske dele udføre af en fagmand.

Motoren (sugeturbinen) starter ikke

Ingen elektrisk spænding

- Kontroller, og rengør evt. dysen, sugerøret og sugeslangen.

Filteret er snavset.

- Rengør filteret.

Tømningen af væskebeholderen varer længe

Aftømningsslangen er i klemme eller tilstoppet.

- Kontroller, og rengør evt. aftømningsslangen.

Kundeservice

Hvis fejlen ikke kan afhjælpes, skal maskinen kontrolleres af kundeservice.

Garanti

I det enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskab. Eventuelle fejl ved apparatet udbedres gratis inden for garantifristen, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din

forhandler eller nærmeste kundeservicecenter medbringende kvittering for købet.

(Se adressen på bagsiden)

Yderligere garantioplysninger (hvis findes) kan findes i serviceområdet på dit lokale Kärcher-websted under "Downloads".

Tekniske data

		IVR-L 65/12-1	IVR-L 65/12-1 Tc	IVR-L 65/24-2 Tc
Elektrisk tilslutning
Netspænding V 220-240 220-240 220-240
F a s e			~	1
Netfrekvens Hz 50-60 50-60 50-60
Kapslingsklasse I I I
Nominal effekt W 1200 1200 2400
Netsikring (træg)	A 16	16	16
Mål og vægt
Typisk driftsvægt	kg	38	42	44
Længde x bredde x højde	mm	718 x 526 x 1251	737 x 532 x 1326	737 x 532 x 1326
Omgivelsesbetingelser
Omgivelsestemperatur	°C	+40	+40	+40
Effektdata maskine
Beholderindhold	l	65	65	65
Luftmængde	l/s	1 x 74 1 x 74	2 x 74
Undertryk	kPa (mbar)	23 (230)	23 (230)	23 (230)
Nominel diameter, sugeslange		DN50 DN50 DN50
Beregndede værdier iht. EN 60335-2-69
Hånd-arm-vibrationsværdi	m/s^2	< 2,5 < 2,5	< 2,5
Usikkerhed K m/s	2	0,2	0,2	0,2
Lydtryksniveau L_pA	dB(A)	65	65	67
Usikkerhed K_pA	d	B	(	A
Netkabel
Netkabel H07BG-F	mm^2	3 x 1,5	3 x 1,5	3 x 1,5
Delnummer (EU)		9.990-835.0	9.990-835.0	9.990-835.0
Kabellængde	m	10	10	10

Der tages forbehold for tekniske ændringer.

EU-

Hvis produktet ændres uden aftale med os, mister denne erklæring sin gyldighed.

Produkt: Tørsuger

Produkt: Våd- og tørsuger

Type: 9.990-xxx

Direktiver og forordninger

Anvendte harmoniserede standarder

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Navn og adresse

Dokumentationsbefuldmægtiget:

A. Haag

Kärcher Industrial Vacuuming GmbH

Underskriverne handler på forretningsledelsens vegne og med dennes fuldmagt.

Kärcher Industrial Vacuuming GmbH
