73289 - Elektrisk timer Goobay - Gratis brugsanvisning og manual

Produkttype	Analog elektrisk timer
Mærke	Goobay
Model	73289
Mål	118 x 82 x 62 mm
Vægt	116 g
Strømforsyning	230 V~, 50 Hz, standby-forbrug < 1 W
Maksimal effekt	3500 W (16 A)
Beskyttelsesklasse	IP44, stænk- og genstandsbeskyttelse ≥ 1 mm
Børnesikring	Sikkerhedsspærre
Mindste tidsinterval	30 minutter
Præcision	± 6 minutter pr. dag
Driftstemperatur	-10 °C til +40 °C
Beskyttelsesklasse	I
Leveringsindhold	1 x Analog timer IP44, brugsanvisning
Vedligeholdelse og rengøring	Blød, tør klud; brug ikke rengøringsmidler eller kemikalier
Sikkerhed	Åbn ikke kabinettet; brug ikke med strygejern, radiatorer eller brandfarlige apparater; tag stikket ud under tordenvejr
Reparerbarhed	Installation, vedligeholdelse og reparation skal udføres af en kvalificeret elektriker; produktet er vedligeholdelsesfrit
Generel information	24 timers timer, manuel sommer-/vintertidsindstilling; ikke egnet til børn

Ofte stillede spørgsmål - 73289 Goobay

Hvordan indstiller jeg tiden på Goobay 73289 timeren?

Drej indstillingshjulet med uret for at justere pilen til den ønskede tid. Urskiven viser 24 timer, og det mindste trin er 30 minutter.

Hvordan programmerer jeg en tænd/sluk-cyklus?

Tryk på vippekontakterne fra oven i pilens retning, indtil du hører et klik. Hver vippekontakt repræsenterer et interval på 30 minutter. Gentag for hver ønsket periode.

Kan timeren bruges udendørs?

Ja, takket være beskyttelsesklassen IP44 er den modstandsdygtig over for stænk og støv. Undgå dog nedsænkning og længerevarende eksponering for regn.

Hvilken maksimal effekt kan jeg tilslutte denne timer?

Den maksimale effekt er 3500 W (16 A). Overskrid aldrig denne grænse for at undgå overophedning.

Hvordan skifter jeg til sommertid?

Indstilling af sommer- og vintertid sker manuelt ved at dreje indstillingshjulet som angivet i afsnit 5.1 i vejledningen.

Har timeren en børnesikring?

Ja, timeren er udstyret med en sikkerhedsspærre, der forhindrer indføring af fremmedlegemer i stikket. Lad ikke børn lege med apparatet.

Hvad gør jeg, hvis timeren ikke fungerer korrekt?

Kontrollér først, at tiden og cyklusserne er korrekt indstillet. Hvis problemet fortsætter, skal du tage stikket ud og kontakte en kvalificeret elektriker. Åbn ikke kabinettet.

Kan jeg rengøre timeren med vand?

Nej, brug kun en blød, tør klud. Rengøringsmidler, kemikalier eller vand kan beskadige apparatet.

Hvilke typer apparater må jeg ikke tilslutte timeren?

Brug aldrig timeren med strygejern, strålingsvarmere eller andre apparater med brandrisiko i tilfælde af timerfejl.

Hvordan bortskaffer jeg timeren ved endt levetid?

Smid det ikke i husholdningsaffaldet. I henhold til WEEE-direktivet skal det afleveres på en godkendt indsamlingsplads eller returneres til producenten.

BRUGSANVISNING 73289 Goobay

1 Sikkerhedsanvisninger 38

1.1 Generelt 38
1.2 Advarselsniveauuer 39

2 Beskrivelse og Funktion 39

2.1 Produkt 39
2.2 Leveringsomfang 39
2.3 Produktdele 39
2.4 Tekniske data 40

3 Bestemmelsesmaessig anvendelse 40
4 Port 40
5 Indstillinger 41

5.1 Indstilling af klokkeslaet 41
5.2 Indstilling af taendingspidspunkter 41
5.3 Skift mellem sommer- og vintertid 41

6 Vedligeholdelse, pleje, opbevaring og transport 41
7 Haeftelssoplysninger 42
8 Om bortskaffelse 42
9 EU-overensstemmelseserklaering 42

1 Sikkerhedsanvisninger

1.1 Generelt

• Laes brugsanvisingen helt og omhyggeligt igennem før ibrugtagning.

Brugsanvisingen er en integreret del af produit et og indehol der vigtige anvisninger for korrekt brug.

Gembrugsanvisingen.

Brugsanvisingen skal vare tilgengelig i tilfelaIde af usikkerhed, og hvis du giver produktet videre.

Anvend kun produktet,produktdelene og tilbehoret i fejlfri stand.
- Sammenlign de tekniske data for alle de apparater, som skal anvendes, og forvis dig om, at de er kompatible.

• Kontakt forhandleren aller producenten i tilfælde af spørgsmål, defekter, mekaniske skader, fejl og andre problemer, som ikke kan lõses ved hjælp af den medfolgende dokumentation.

Anvisninger for afbrydelse af produitet fra lysnettet

Produktet har ikke nogen täend/sluk-knap og på kun sluttes til en let tilgängelig stikkontakt, södet er muligt i nodstilfælede og after brug hurtigt at afbryde det fra lysnettet.

Det er kun spændingsfrit, nar stikket er trukket ud.
- I nødstilfælde, after brug og i tordenvejr skal netstikket trækkes ud. Husk at trække i stikket!

Overbelastning

Maikke seriesforbindes.
Anvend aldrig strygejern, varmeovne og lignende apparater, som er forbundet med brandfare, sammen med et taend/sluk-ur.

Fare for elektrisk stød

• Abn ikke kabinettet.
• ModifierCREASEtogtilbehoret.
  Installation, afmontering, vedligeholdelse og reparation skal altid udfores af en elektriker.
  Kortslut不解 tilslutninger og koblingskredse.

Information om@målgrupper

Egner sig ikke til børn. Produktet er/DDke legetog!
Sorg for, at sikre emballage, smadele og isoleringsmaterialie mod utilsigtet anvendelse.

Ma ikke drejes, bojes eller på,anden MADE belastes mekanisk i isat tilstand.
- Vent nogle minutter ved store temperaturforskelle after transport, før du tager apparatet i brug.
- Undgå ekstreme belastninger som varme og kulde, nedbør og direkte solindstråling, mikrobølger samt vibrationer og mekaniske tryk.

1.2Advarselsniveauer

FORSIGTIG

Advarsel mod farer, som kan medføre persorskader, hvis sikkerhedsanvisningerne ikke overholds.

BEMAERK

Advarsel mod farer, som kan medføre materielle skader, hvis anvisningerne ikke overholds.

2 Beskrivelse og Funktion

2.1 Produkt

• Præcis og enkel styring af elektroniske apparater
• letbetjent, analogt taend/sluk-ur
• tænder og slukker apparater op til 48x pr. dag i 30 minutters intervaller

2.2 Leveringsomfang

Tab.13: Leveringsomfang

Art. Packungsinhalt

73289 1x Analogt täend/sluk-ur IP44, brugsanvisning

55547 2x Analogt täend/sluk-ur IP44, brugsanvisning

55548 3x Analogt täend/sluk-ur IP44, brugsanvisning

2.3 Produktdele

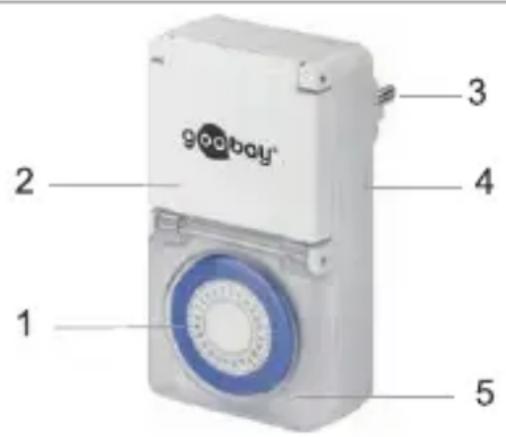

Fig.19:Produktdele

1 Indstillingshjul
2 Schuko-stikdåsens daeksel
3 Schuko-hanstik
4 Kabinet
5 Indstillingshjulets dæksel

2.4 Tekniske data

Model 73289
Nominal spænding (V~ @ 50 Hz) 230
Standby, effektforbrug (W) < 1,0
Maks. Effekt (W) Strømstyrke (A)	3500 16 (2)
Mål (mm) 118 x 82 x 62
Vægt (g) 116
Børnesikring	✓; Shutter
Min. tidsinterval (minutter) 30
Driftstemperatur (℃) -10 ~ +40
Nøjagtighed (minutter/dag) +/- 6
Kapslingsklasse / Beskyttelsestype	I / IP44

3 Bestemmelsesmaessig anvendelse

Enhver anvendelse, der afviger fra kapitlet «Beskrivelse og Funktion« aller «Sikkerhedsanvisninger», er/DDke tilladt. Hvis disse bestemmelse og sikkerhedsanvisnger/DDke fofges ell er overhol des, kan det medfore alvorlige ulykker, person- og tingsskader.

IP44 Dette produit er beskyttet mod stænkvand og berøring af frem medlegemer ≥ 01 mm.

4 Port

Sæt tænd/sluk-ureti en let tilgængelig Schuko-stikdase.

5 Indstillinger

5.1 Indstilling af klokkeslæt

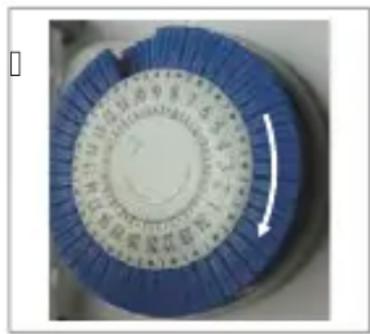

Fig.20: Indstilling af klokkeslaet

Drejindstillingshjuletmeduret,indtilpilen
pegerpaldetonskede klokkeslet. Produktet leveres med 24 timers-visining. Det mindst mulige indstillingsinterval er 1 / 2h (30 minutter).

5.2 Indstilling af taendingstidspunkter

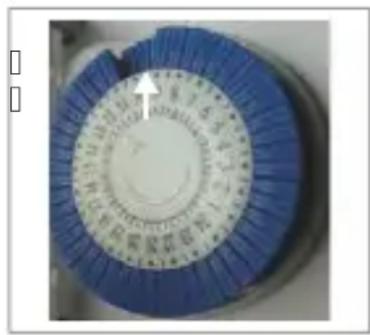

Fig.21: Indstilling af taendings-tidspunkter

Det mindst mulige indstillingsinterval er 1/2 h (30 minutter).

5.3 Skift mellem sommer- og vintertid

Sommer- og vintertid skal indstilles manuelt af brugeren.

□□ Sekapitel5.1.

6 Vedligeholdelse, pleje, opbevaring og transport

Produkterne er vedligeholdelsesfri.

BEMAERK

Materielle skader

• Anvend alto ind tør og blød klud til rengøring.

• Anvend aldrig rengøringsmidler og kemikalier.

• Skalopbevareskoligtlogtort.

Opbevarproduktutilgengeligtforbornlogpalletortogstovbeskyttet sted,hvisdetikke skalbruges i langere tid.

Gemoganvenddenoriginaleemballage,hvisproduktetpaa

ettdispunktskaltransporteres.

7 S

Haeftelssoplysninger

Forbehold for trykfejl og ændringer at produit, emballage eller Produktdokumentation

Se vores garantibetingelser. Du kan rekvirere de aktuelle betingelser ved at bruge de anforte kontaktoplysninger.

8 Om bortskaffelse

Ifolge det europæiske WEEE direktiv, mA elektriske og elektroniske komponenter ikke bortskaffes sammen med husholdningsaffald. Deres komponenter skal genbruges aller bortskaffes=hver for sig. Ellers kasn forurenende og skadelige stoffer forurene vores miljø.

Som forbruger er du forpligtet til after geldende lov at returnere elektrisk og elektronisk affald til producenten, forhandleren, aller til en offentlig opsamlingssted ved afslutning af produits levetid. Detaljerne reguleres i de nationale lovgivning. Symbolet på dette produit, i bruger manualen, aller på indpakningen opfylderppe regler. Med donne form for affaldssortering, anvendelse, og affaldsgenbrug opnär du en vigtig del i at bevare miljøet.

WEEE No: 82898622

9

Ved at anvende CE-mærkningen erklærer Goobay®, som er et registreret mærkenavn tilhorende Wentronic GmbH, at udstyret overholder de europæiske regulativers mindstekrav og retningslinjer.
